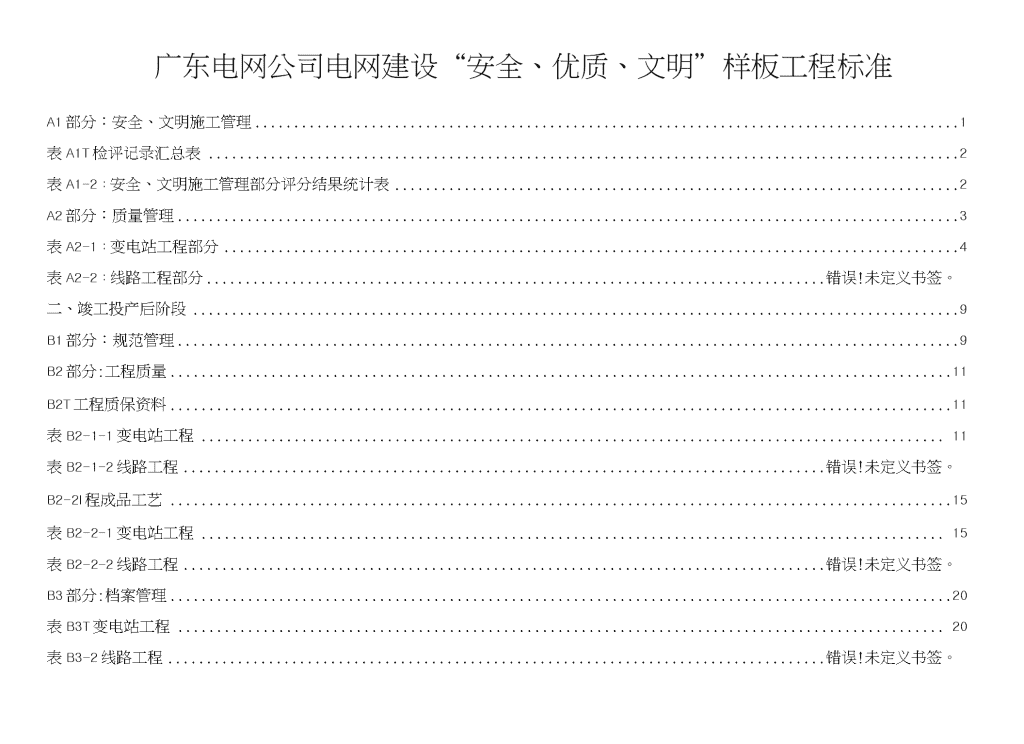

'广东电网公司电网建设“安全、优质、文明”样板工程标准A1部分:安全、文明施工管理1表A1T检评记录汇总表2表A1-2:安全、文明施工管理部分评分结果统计表2A2部分:质量管理3表A2-1:变电站工程部分4表A2-2:线路工程部分错误!未定义书签。二、竣工投产后阶段9B1部分:规范管理9B2部分:工程质量11B2T工程质保资料11表B2-1-1变电站工程11表B2-1-2线路工程错误!未定义书签。B2-2I程成品工艺15表B2-2-1变电站工程15表B2-2-2线路工程错误!未定义书签。B3部分:档案管理20表B3T变电站工程20表B3-2线路工程错误!未定义书签。

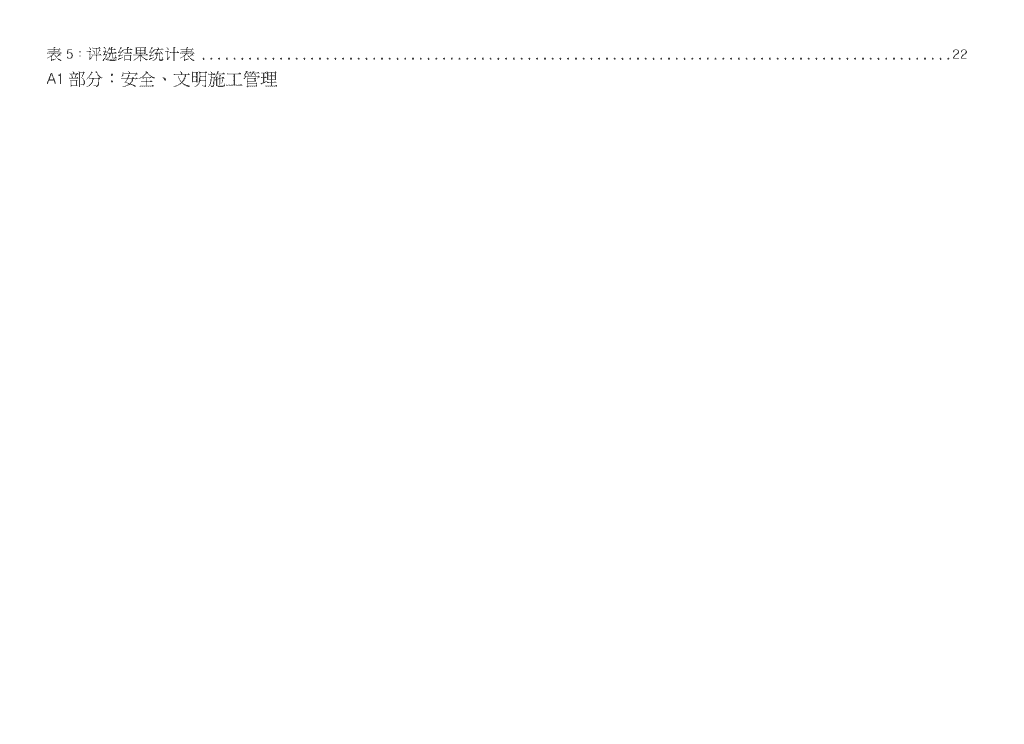

表5:评选结果统计表22A1部分:安全、文明施工管理

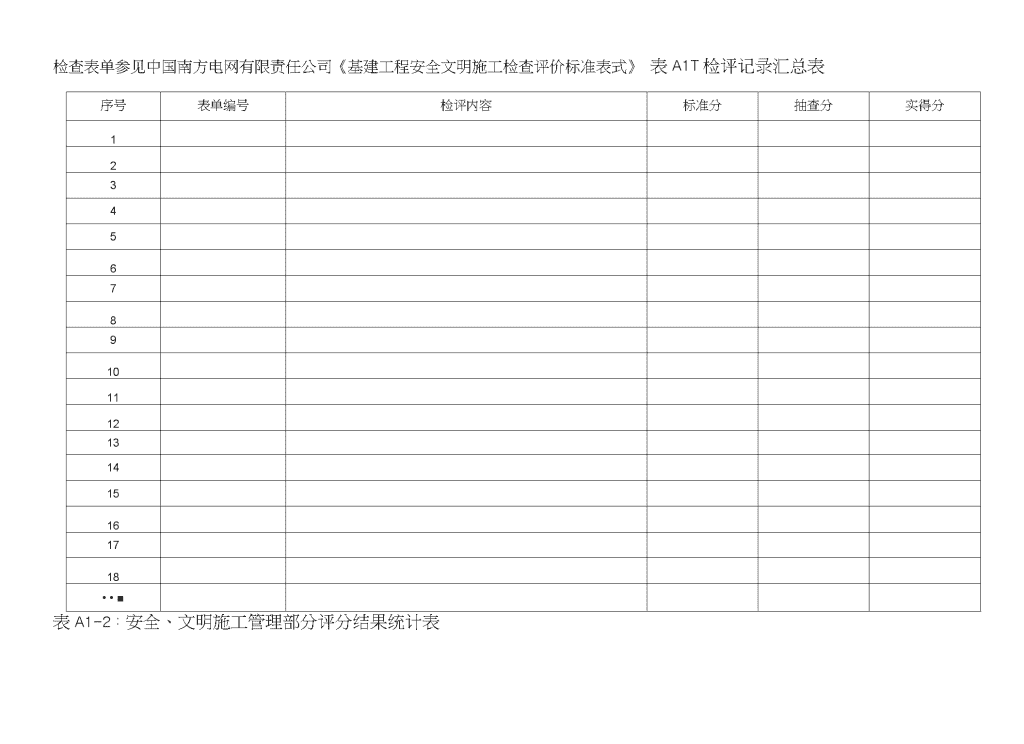

检查表单参见中国南方电网有限责任公司《基建工程安全文明施工检查评价标准表式》表A1T检评记录汇总表序号表单编号检评内容标准分抽查分实得分123456789101112131415161718••■表A1-2:安全、文明施工管理部分评分结果统计表
检查评分内容评价总分数抽查总分数抽查实际得分最终得分率最终得分率换算公式安全部分700抽查实际得分/抽查总分数x70%文明施工部分300抽查实际得分/抽查总分数X30%A1合计1000安全最终得分率+文明施工最终得分率检查人:年月日审核人:年月日A2部分:质量管理
表A2-1:变电站工程部分序号检查项目检查内容标准分每项扣分扣分原因扣分变电站工程土建部分1工程资料1.1强制性条文实施1.应有本专业强制性条文实施计划、实施记录。211.2专业技术标准1.本专业采用的技术标准清单应齐全、有效并实行动态管理。2.本专业采用的技术标准执行记录齐全。3.作业指导书的编制、引用、执行记录齐全。20.51.3质量验评资料1.“验评范围划分表“应符合验评规程的规定。2.检验批、分项、分部、单位工程的验收应符合规程要求。3.基建工程质量控制点(WHS)划分表应符合规定。20.51.4施工质量控制1.主要原材料1.1出厂合格证、检验报告应齐全、有效。1・2钢筋(材人水泥、砂石、外加剂、掺合料、防腐、防水防火材料等进场复试报告及预制桩、成品、半成品出厂合格证应完整、准确、及时、有效,送检批数符合设计要求和现行有关标准的规定,商品混凝土质量保证资料齐全、有效。1.3应有主要材料使用质量跟踪记录。1.4原材料按要求报审,并按规定送检。20.52.质量控制资料及施工记录2.1编制施工组织设计、施工方案、作业指导书具有针对性,并满足现场需要,按规定进行审批和技术交底。施工方案或作业指导书符合《中国南方电网有限责任公司电网建设工程施工作业指导书》(2011年版)、《广东电网输变电工程标准施工方案》相关要求。2.2建立测量、计量器具台帐,合格证齐全、有效。2.3现场各试验记录齐全,满足设计规范要求。2.4质量记录与工程进度同步,进行测量记录、隐蔽验收记录、质量验评记录、交安验收等记录齐全2.5项目管理人员、特殊工种、计量器具等资质证报审齐全,满足工程需求。40.53.隐蔽工程验收记录:回填夯实、地基处理、地基验槽、钢筋、接地、地下混凝土、砌体、防水、抹灰、天花吊顶、等记录齐全。10.54.检测报告齐全、有效、符合设计规范要求4.1地基承载力检测报告。4.2桩基检测报告。50.5
检查项目检查内容标准分每项扣分扣分原因扣分4.3回填土密实度试验报告。4.4混凝土(配合比、试块抗压、抗渗强度)报告;商品混凝土出厂检验报告。4.5钢筋及焊接、机械连接强度检验报告。4.6砌筑砂浆(配合比、试块强度)报告。5.质量管理行为5.1严格按图纸会审要求进行现场施工。5.2严格按照工程联系单、设计变更流程执行,变更内容及时在施工图中注明。质保资料实行闭环管理。5.3成品保护工作全面、有效。5.4及时处理验收提出问题,不影响工程投产时间。40.52观感质量2.1否决项1•存在倾斜、不均匀沉降、结构裂缝。2.存在影响使用功能的永久缺陷。3.存在让步验收的质量缺陷。4•内外墙面、地面、屋面漏水、渗水。无资格参与评比2.2测量控制点和沉降观测点测量控制点、沉降观测点按设计、规范要求设置,防护完好,标识规范。212.3验证单位工程观感质量1.抽杳验证单位工程观感质量检杳综合得分率。2•阳角方正,阴角顺直。3.垂直度、平整度应满足规范要求。4.沉降缝、变形缝应满足规范要求。412.4混凝土工程1.碇平整密实、色泽均匀,表面无严重缺陷。2.棱角方正,棱边顺直;表面整洁、无破损、无裂缝;尺寸偏差在许可范围内°3.预留孔洞、预埋件、预埋螺栓等尺寸、标高、平直度满足设备安装要求。4.抗渗符合设计要求,无渗、漏水。412.5钢结构工程1.钢筋制造安装严格按照设计规范要求。2.无明显的变形、损伤、污染、锈蚀。3•焊缝长度符合规范,焊缝均匀,无咬边、夹渣、气孔。312.6砖砌体工程1.组砌正确,不应出现超过规范规定的通缝,接槎密实、平直。2.灰缝横平竖直、密实饱满,实心砌体水平灰缝饱满度必须达到80%以上,无透光现象。212.7抹灰工程1.抹灰所用材料的品种和性能、砂浆配合比符合设计要求。2.抹灰层与基层之间及各抹灰层之间必须粘结牢固,抹灰层应无脱层、空鼓,面层应无爆灰和裂缝。3•门窗框与墙体间缝隙填塞密实;护角符合现行施工标准规定。21
检查项目检查内容标准分每项扣分扣分原因扣分2.8门窗工程「门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式应符合设计要求。金属门窗的防腐处理及填嵌、密封处理应符合设计要求o2•门窗扇必须安装牢固:开关灵活、关闭严密、无倒翘。推拉门窗必须有防撞、防脱落措施。3•门窗表面应洁净、平整、光滑,色泽一致,无锈蚀。大面应无划痕、碰伤。4•门窗排水孔设置满足排水需要。5•门窗扇橡胶密封条或毛毡密封条,安装完好。512.9防水工程1.防水材料选用符合设计规范要求。2.屋面(含天沟、檐沟)防水层无破损、空鼓、起皱,坡度正确、排水顺畅,无积水,符合设计要求。3.细部构造(收口、排水口、水落管、施工缝、伸缩缝、沉降缝处理)位置及处理符合设计和规范。312.10室内地面、楼面1.现浇混凝土楼板或铺设细石混凝土找平层的地面:应原浆一次抹面,找平、压光,且面层平整、光滑、洁净,不得有空鼓、裂缝、脱皮、起砂或二次涂抹。2•块料面层铺设平整度、铺设间隙符合规程规范。3.活动地板(防静电地板)、复合地面、踢脚线(板几楼梯踏步和台阶铺设符合规范要求。312.11梯子、栏杆、平台1.安装牢固,表面光滑、涂层完好,横杆平直、立杆垂直、间距均勺高戶符厶规范要求2.焊接卡固:焊缝外五质量X格、踢脚板、垂直爬梯、构架爬梯及安全护笼符合规范。212.12建筑设备安装工程(给排水、暖气、通风、空调、消防)1•设施齐全、功能正常、位置正确、操作方便。2.管道排列合理整齐,坡度正确;支吊架安装符合规定、端面平整;风机转向正确。212.13沟道、盖板1.沟道结构轴线、标高符合要求,排水坡度正确、无渗漏、积水、杂物,表面平整密实、光滑、色泽均匀。2.沟盖板原浆过面,无脱皮、裂缝、起砂等质量缺陷,铺设平整、顺直、缝隙均匀密实。212.14道路、围墙1.路面、室外地坪大面平整、无积水。2.路面、室外地坪沉降缝、伸缩缝设置符合设计规范要求。3.路面、室外地坪表面平整密实、无缺损、裂缝、脱皮和起砂等现象O4.围墙丄面平整,阳角方正,垂直度偏差符合设计规范要求;压顶、沉降缝、排水口符合构造要求。41变电站工程电气部分
检查项目检查内容标准分每项扣分扣分原因扣分2.15质量管理与资料1.编制施工组织设计、作业指导书具有针对性,并满足现场需要,按规定进行审批和技术交底。施工方案或作业指导书符合《施工作业指导书》相关要求。2.电气安装使用原材料有出厂合格证明、按规定进行复检。3.项目管理人员、特殊工种、计量器具、调试仪器等资质报审齐全,满足工程需求。4.严格按照工程联系单、设计变更流程执行,变更内容及时在施工图中注明。5.设备开箱检查、验收、保管记录完整、准确、及时、有效。6.设备开箱装箱单、合格证、质保书、说明书、图纸、试验报告、维修手册和备品备件移交清单等文件齐全。7.设备缺陷报告处理记录真实、完整、签字齐全。8.主变瓦斯继电器、温度计、变压器油样,SF6气体、电度表等检验合格,试验报告齐全。压力释放阀、气体密度继电器质保资料齐全。9.韋线拉力1式验、管母焊接试验报告齐全。10.站内接地网电阻测试结果符合设计要求。1012.16安装质量与工艺1.设备安装密封件密封良好,瓷件无损伤、裂纹、污染。2.所有设备和构支架金属部分无锈蚀。3.设备和端子箱油漆无脱落、皱纹、流痕等缺陷。4.设备动作灵活、正确、可靠,接触良好,指示正确,电气、机械闭锁可靠。5.金属电缆支架、电缆导管必须明显接地。6.电缆排放整齐,层次分明,弯曲一致,固定牢靠,标志齐全清晰。每个端子接线不超过2根,线芯标识规格一致、字迹清晰。7.主变压器等充油设备的冷却装置、储油柜、套管及其他附属装置性能良好无渗漏,油位正常。8.主变调压装置档位和温度计指示就地和远方均正确一致;消防装置符合要求。9.主变、施士有防尘、防潮、防异物进入内部的措施。10.盘柜安装排列整齐,垂直度、平整度和间隙符合要求,固定牢靠,柜内接线整齐,标志清晰。有明显可靠的接地。11.SF6气体无渗漏;微水检测(SF6气体送检各项指标)无超标。12.母线、架空跨线及跳线安装符合设计要求,工艺美观、弧垂—Slo13.管母线安装平直无弯曲,焊接试件试验合格。14•设备及构支架接地位置统一、连接可靠,制作美观,接地标识明显、正确。15.CT、PT及避雷器等双接地,接地线接到不同方向来的接地干线且满足热稳定要求。201档案部分
检查项目检查内容标准分每项扣分扣分原因扣分2.17档案管理1.技术交底1.1建设单位档案部门向计划发展、工程管理、财务管理、物流管理等职能部门、参建单位进行档案技术交底。1・2技术交底包含以下内容:工程目录号及工程代号;项目文件收集与形成质量要求;案卷整理要求(含声像档案);项目文件移交内容、时间和工作程序。20.52.监控档案质量2.1建设单位工程管理部门在分项、单项工程交工验收阶段对项目档案形成质量进行监控。2.2监理单位对项目文件质量进行审核并形成监控意见。20.53.中间检查3.1计划并明确项目档案形成情况中间检查的关键时间。3.2及时整改档案中间检查发现的问题。3.3填写档案整改情况反馈表。3.4检杳现场作业人员持证上岗情况。30.54综合管理4.TJ建单位项目档案人员持有档案上岗证书。4.2参建单位施工现场档案设施设备符合档案管理要求。4.3建设单位相关职能部门、参建单位向建设单位档案部门实现电子化移交。4.4建设单位要在各项合同中设置条款,明确工程档案工作目标和质量要求。30.5实查标准分实查扣分实查得分得分率%检查人:年月日审核人:年月日土建电气档案土建电气档案土建电气档案
二、竣工投产后阶段B1部分:规范管理序号检查项目检查内容标准分每项扣分扣分原因扣分1否决项发生重伤及以上人身事故或因施工原因引起电力生产事故无资格参加评比发生一级及以上的重大质量事故。2建设单位1.招投标文件规范合理,招标、投标和评标的方式和程序合法合规。2.工程:殳资规模和工程成本得到有效合理控制,符合批复文件规定。3.严格规定签订合同,严格执行合同规定。4.按合同约定支付工程进度款。5.征地及青赔工作符合工程进度要求。6.工程联系单、设计变更、工程量变更等签证与工程同步进行。7.不存在压缩合同工期的情况。8.甲供设备及材料到货及时,不影响工期;甲供材料、设备缺陷处理及时,不影响工程投产时间。9.组织工程竣工质量验收,及时办理竣工验收签证。10.及时申请质量监督检杳工作。11•款项支付合理、依据充分。12.完工结算、竣工决算按省公司要求时间内完成。13.工程设计、施工、监理、物资合同条款中明确项目档案工作要求、质保金要求。14.明确[当黨收集管理命程,确定管理人员,及时提供项目档案目录号。15.项目质监验收阶段对项目档案进行预验收;项目竣工决算阶段对项目档案进行验收。16.项目文件按照要求进行实体和电子化移交,并形成移交接收清单。17.)寸参穆单位项目档案工作进行总体评价并纳入承包商评价。18.建设单位应当向公安机关消防机构申请消防设计审核,并在建设工程竣工后向出具消防设计审核意见的公安机关消防机构申请消防验收。2013勘察、设计单位1.设计资质等级符合要求,无违法分包和外挂。2.地质勘察报告与实际现场情况相符。3.施工图采用标准化设计;施工图不违规指定材料厂家和型号。102
序号检查项目检查内容标准分每项扣分扣分原因扣分4.设计图纸提交满足现场施工进度要求;土建、电气施工图纸接口相符。5.勘察、设计单位按规定参加地基验槽等关键工序验收,参与质量事故分析,提岀技术处理方案。6•竣工图需有监理、施工单位的审核签署意见。7.项目竣工投产三个月内向项目建设单位移交全套纸质竣工图,同时移交电子竣工图。4监理单位1.无超越监理资质承接或转让业务行为。2.与被监理施工单位及材料、构配件、设备供应单位没有隶属关系或其他利害关系。3.组织图纸会审,并有记录和纪要。4.实行工程例会制度,会议纪要及时。5.及时对工程质量保证资料、施工方案进行审批。6.及时组织隐蔽工程(基础、接地等)验收检查,记录完整,对发现问题及时处理。7.及时组织关键工序进行验收。8.及时办理工程联系单、设计变更、工程最变更等签证手续。9.督促对竣工验收提岀的质量缺陷处理。10.及时处理竣工验收签证;竣工资料齐全,项目档案分类归档。11.项首文件按照要求进行实体和电子化移交,并形成移交接收清单。1015生产运行单位1.运行人员上岗培训,记录齐全。2.现场运行标识等满足运行要求。216施工单位1.无超越施工资质。2.不存在非法转包分包。3.竣工图编制与设计变更单闭环管理。4.竣工资料齐全,按项目档案分类归档。5.投产后及时将竣工资料进行整理和移交。6.项目文件按照要求进行实体和电子化移交,并形成移交接收清单。81实查标准分实查扣分实查得分得分率%检查人:年月日审核人:年月日
B2部分:工程质量B2-1工程质保资料表B2-1-1变电站工程序a检查项目检查内容标准分每项扣分扣分原因扣分1土建资料1.1强制性条文的实施计划和相关记录1.应有本专业强制性条文实施计划。2.应有本专业强制性条文实施记录。421.2本专业技术标准清单与执行情况1.本专业采用的技术标准清单应齐全、有效并实行动态管理。2.本专业采用的企业技术标准执行记录齐全。3.工艺操作标准的编制、引用、执行记录齐全。60.51.3质量验评资料1.“验评范围划分表”应符合验评规程的规定。2.检验批、分项、分部、单位工程的验收应与乌佥评范围划分表”一致。3.基建工程质量控制点(WHS)划分符合规定。4.检验比、分项、分部、单位工程的验收应符合规程要求。5.单位观感质量总体评价达到妆子S6.建筑安装工程质量验评、工程建设质量总评中的建筑工程质量分值(建筑单位工程质量验评汇总、统计)应准确、有效。50.21.4勘察设计单位对施工质量的检查1.勘察、设计单位应参加地基工程的施工质量验收并签证。2•设计单位应参加基础、主体结构分部工程的施工质量验收并签证。3.勘察单位应对工程地质报告提出评价意见。4•设计单位应对地基处理检测报告、沉降观测报告签署意见。40.21.5监理对工程质量验收和评估1.监理单位应履行质量控制点WHS作业标准、旁站、监理日志等相关记录齐全2.建筑材料、构配件、设备进场履行报审审批手续。3.见证取样符合规定。4.应对工程地质报告评价意见、沉降观测报告、地基处理检测报告签署意见。5.全过程监理通知单应关闭。6.质量评估报告符合监理规范要求。50.2
1.主要原材料原材料按要求报审手续。1.2应有主要材料使用质量跟踪记录。3出厂合格证、检验报告应齐全、有效。1・4钢筋(材)、水泥、砂、碎石、灰砂砖、防腐防火材料、外加剂及掺合料等进场后的复试报告(用于潮湿部位的混凝土中的碎石要有碱活性检测报告,拌制混凝土用海砂时,要有氯离子检测报告)、预制桩、成品、半成品岀厂合格证应完整、准确、及时、有效,送检批数符合设计要求和现行有关标准的规定。1.5新型材料有鉴定报告或允许使用证明。6商品混凝土资料齐全有效。商品混凝土岀厂资料:水泥、砂、碎石(用于潮湿部位的混凝土中的碎石要有碱活性检测报告,拌制混凝土用海砂时,要有氯离子检测报告)、外加剂、掺合料、等原材料检测报告及混凝土抗压强度、抗折(道路设计有要求时)抗渗(设计有要求时)、混凝土配合比设计报告、搅拌记录及生产水平评定。50.22.主要质量控制资料及施工记录2.1按“单位(子单位)工程质量控制资料核查记录”(附表3)规定记录。2.2设计变更及工程更改洽商单的内容,应在施工图中标注,并在竣工图中反映。2.3编制施工组织设计、施工方案、作业指导书具有针对性,并满足现场需要,按规定进行审批和技术交底。施工方案或作业指导书符合《中国南方电网有限责任公司电网建设工程施工作业指导书》相关要求。2.4建立测量仪器、计量器具台帐记录,合格证齐全、检验证书有效。2.5现场各试验(水池蓄水试验、屋面蓄水试验、给水管水压试验、排水管通水试验及闭水试验、卫生间泼水试验、通风照明调试、接地电阻测试)等记录齐全,满足设计规范要求。2.6质量记录:测量记录、隐蔽验收记录、质量验评记录、交安验收等记录准确、齐全、有效。2.7项目管理人员、特殊工种、测量、计量器具等相关证件在有效期内报审齐全,满足工程需求。50.23•隐蔽工程验收记录3.1回填夯实、地基处理、地基验槽、钢筋、接地、地下混凝土、砌体、防水、抹灰、管道、防水、吊顶等记录齐全。40.2施工质量过程控与检测资料
4.下列检测报告齐全、有效、符合设计规范要求。4.1回填土(压实系数或干密度)压实试验报告。4.2混凝土(配合比、抗渗强度、试块强度、重要建构物同条件养护试块强度)报告。4.3砌筑砂浆(配合比、试块强度)报告。4.4钢筋连接或焊接检验报告。4.5钢结构摩擦面、高强度螺栓、钢结构连接检验报告4.6地基承载力检测报告。4.7桩基检测报告。4.8商品混凝土岀厂资料及试块强度试验报告。50.25.质量管理行为5.1严格按设计文件要求进行现场施工。5.2应有工程联系单、设计变更一览表。5.3严格按照工程联系单、设计变更流程执行,变更内容及时在施工图中注明。5.4及时处理验收提出问题,不影响工程投产时间50.21.7安全和功能检测与主要功能抽查记录1.按“单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录"规定的抽查汜录;分部工程安全和功能检测记录,单位工程直有主要功能抽查记录。2.本工程特殊项目应按设计要求补充检测。20.22电气资料2.1强制性条文的实施计划和相关记录1.应有本专业强制性条文实施计划。2.应有本专业强制性条文实施记录。422.2本专业技术标准清单与执行情况1.本专业采用的技术标准清单应齐全、有效并实行动态管理。2.本专业采用的企业技术标准执行记录齐全。3.工艺操作标准的编制、引用、执行记录齐全。60.52.3电气工程开工报审文件及技术交底1.编制施工组织设计、作业指导书具有针对性,并满足现场需要,按规定进行审批和技术交底。施工方案或作业指导书符合《施工作业指导书》相关要求。2•项目管理人员、特殊工种、计量器具、调试仪器等资质报审齐全,满足工程需求。3.电气安装使用的原材料有出厂合格证明、按要求进行报审。4.电气工程开工报告及其报审、技术交底记录齐全。100.52.4质量验评资料1.“验评范围划分表"与实际相符,应符合中国南方电网《110kV飞OOkV送变电工程质量检验及评定标准》。2.分项、分部、单位工程的验收应与乌佥评范围划分表"一致。3.分项、分部、单位工程的验评表填写符合实际,签名齐全。4.工程质量验评汇总表填写数值满足实际,应符合中国南方电网《110kV~500kV送变电工程质量检验及评定标准》。100.5
2.5施工质量过程控制与检测资料1.电气安装隐蔽工程检杳记录完整、准确、及时、有效,符合中国南方电网《110kV~500kV送变电工程质量检验及评定标准》。2.基建工程质量控制点(WHS)划分符合规定。3•设备开箱装箱单、合格证、质保书、说明书、图纸、试验报告、维修手册和备品备件移交清单等文件齐全。4.严格按照工程联系单、设计变更流程执行,变更内容及时在施工图中注明。5.设备缺陷报告处理记录真实、完整、签字齐全。6.主变瓦斯继电器、温度计、变压器油样,SF6气体、电度表等检验合格,试验报告齐全。压力释放阀、气体密度继电器质保资料齐全。7.导线拉力试验、管母焊接试验报告齐全。8.全站电气设备与接地网的导通情况符合规范要求。9•站内接地网电阻测试结果符合设计要求。10.电气一、二次试验记录(耐压试验、主变局放及绕组变形,CT、PT角差比差、电度表校验验报告等)、二次调试记录(变电站与地调、中调的联调报告)齐全,数据准确和签名齐全有效。200.5实查标准分实查扣分实查得分得分率%检查人:年月日审核人:年月日土建电气土建电气土建电气
B2-2工程成品工艺表B2-2-1变电站工程一序号容内查检分准标1^1•4—项决否1.Z3.4.□2•^1场®,4—2•OE1.Z3.2H□4实内缝染密围接污整范板无平许模、碇允碇洁••122•On5倉加棱馭设热殆册渤兀表斟胡1.2.3.4.ITS6.7.8.52•O6程工构结钢虱损符断牢、度可装形长有安变、、栓的度范螺显高。规强明缝孔地高无焊气接1.Z3.4.LJ2•O
1.7装饰装修1.抹灰1・1面层应无爆灰和裂缝。1.2表面光滑,棱角整齐顺直。1.3鹰嘴滴水线(槽)位置、宽度和深度符合规范。1.4上下窗口位置一致,框墙之间缝隙填塞密实完整。30.22.门窗安装2.1框、扇安装牢固,开关灵活、关闭严密,无倒翘;铝合金、塑钢窗框与墙体密封胶严密、平直、美观,金属围栏、金属门有明显接地。2.2推拉门窗有防撞、防脱落措施;2.3配件安装牢固、位置正确,功能满足使用要求;2.4门窗玻璃应牢固、朝向正确,符合安全玻璃的使用规定,不得有裂纹、损伤和松动;2.5n窗表面应洁净、平整、光滑,色泽一致,无锈蚀。大面应无划痕、碰伤。2.6门窗排水孔设置满足排水需要。2.7n窗扇橡胶密封条或毛毡密封条,安装完好。2.8高压室室内门为双向开启,通向室外门应向外开启。2.9n窗有可靠防虫措施。50.23.吊顶和饰面3.1构造正确、安装牢固,缝隙控制在允许范围内3.2饰面表面洁净、色泽一致,平整,无翘曲、裂缝及缺损;压条平直、宽窄一致。20.24.饰面砖粘贴4.1粘贴牢固、无空鼓、裂痕(纹)4・2阴阳角处搭接方式正确,全立面整砖套割吻合,无少于半砖现象。边缘整齐,踢脚、墙裙、贴脸突出厚度—致。4.3缝隙扮匀平直;表面平整、洁净、色泽一致。20.25.涂饰工程5.1涂料涂饰均匀、色泽一致。5.2粘结牢固,无漏涂、透底、起皮、流坠、裂缝、掉粉和反锈。20.21.8防水工程1.有防水要求的楼、地面工程,地漏、立管、套管、阴阳角部位和卫生洁具根部,不得有渗漏及其痕迹;2.屋面(含天沟、檐沟防水层无破损、空鼓、起皱,坡度正确、排水顺畅无积水现象。3.细部构造(收口、排水口、落水管、施工缝、伸缩缝、沉降缝处理)位置及处理符合设计和规范。20.2
1.9室内地面、楼面1.砂浆地面或铺设细石混凝土找平层的地面:应原浆一次抹面,找平、压光,且面层平整、光滑、洁净,不得有空鼓、裂缝、脱皮、起砂或二次涂抹。2.块料面层铺设平整度、铺设问隙符合规程规范;平整度:一般块料W3mm,高级块料W2mm。3.活动地板(防静电地板),复合地板、踢脚线(板),楼梯踏步和台阶铺设符合规范要求。4.防腐地面、防静电地面符合规范。5.自流平、地板漆等涂层地面涂层的厚度应均匀,表面应光滑平整,颜色均匀一致,无漏涂、误涂、无泛锈,无气泡、开裂及起皮等缺陷。40.21.10梯子、栏杆、平台1.安装牢固,表面光滑、涂层完好,横杆平直、立杆垂直、间距均匀、高度符合规范要求。2.焊接牢固、焊缝外观质量合格、踢脚板、垂直爬梯及构架爬梯安全护笼安装、落地窗栏杆护手符合规范3.垂直爬梯明显接地装置、栏杆护手加设安全挡脚板。30.21.11建筑设备安装工程给排水、暖气,通风、空调,消防)1.设施齐全、功能正常、位置正确、操作方便。2.管道和阀门试验项目齐全且无渗漏。3.管道排列合理整齐,坡度、坡向正确,支吊架构造符合规定、端面平整。4.电器设施接地、接零正确良好;开关、插座等高度一致、照明灯具配置和安装间距符合规范。5.消防系统标识正确;器材配置齐全有效。6•消防管焊接牢固、焊缝饱满、均匀。7.风机转向正确。50.21.12沟道、盖板1-沟道平整密实、光滑、排水坡度正确、无渗漏、沟底无积水、杂物等现象2.压顶及沟盖板原浆过面,表面平整、无裂缝、起砂等质量缺陷,缝隙均匀密实。3.无损伤或涂抹水泥浆等现象,铺设平整、顺直。4.压顶、盖板碇表面色泽统一,无明显色差。5.盖板应采用内嵌式。40.2
1.13道路、围墙1.混凝土路面和室外地面平整光滑密实,无积水、无缺损、无裂缝、无污染、无起砂、涂抹水泥浆等现象;2.道路接缝平直,沉降缝、胀缝位置、宽度符合规定3.沥青路面面层平整、坚实,接磋紧密、平顺4.路边缘棱角无破损、线条顺直5.道路转弯弧度自然美观,路面无结构裂缝。6.围墙压顶、沉降缝、伸缩缝、排水口位置、构造符合设计规范7.围墙大面平整,阳角方正,垂直度偏差符合设计规范要求,色泽统一,无明显色差。8.围墙无裂缝。50.22电气成品质量2.1主变压器1.主变压器等充油设备的冷却装置、储油柜、套管及其他附属装置性能良好无渗漏,油位正常。2.主变套管无损伤、裂纹、污染。3.主变调压装置档位和温度计指示就地和远方均正确一致。4.主基本体、端子箱、控制箱油漆无脱落、皱纹、流痕等缺陷。5.箱柜安装固定牢靠,柜内接线整齐,标志清晰,封堵工艺美观。有明显可靠的接地,接地工艺满足要求。6.电缆排放整齐,层次分明,弯曲一致,固定牢靠,标志齐全清晰。每个端子接线不超过2根,线芯标识规格一致、字迹清晰。7.构支架接地位置统一、连接可靠,制作美观,接地标识明显、正确。构支架金属部分无锈蚀。8.主变消防系统装置符合要求。9•设备相色、接地标识明显,满足规范要求。10.设备标识、标牌齐全,满足要求。100.52.2电气一次设备安装1.设备安装密封良好,瓷件无损伤、裂纹、污染。2.SF6气体无渗漏,密度继电器指示正确。3.CT、PT及避雷器应双接地。4.避雷器的泄漏电流在线检测装置安装可靠,工艺满足要求,指示正确。5.电容器、电抗器组装符合制造厂要求,金属网门之间有跨连接地线。6.管型母线平直、三相标高一致、焊缝位置符合要求。7.软母线及引下线三相弛度、弯曲度一致。8.箱柜安装固定牢靠,柜内接线整齐,标志清晰,封堵工艺美观。有明显可靠的接地,接地工艺满足要求。9•设备及构支架接地位置统一、连接可靠,制作美观,接200.5
地标识明显、正确。所有设备和构支架金属部分无锈蚀。10•设备相色、接地标识明显,满足规范要求。"•设备标识、标牌齐全,满足要求。2.3电气二次设备安装1.盘柜安装:1.1排列整齐,垂直度、平整度和盘问间隙符合规范,固定牢靠。1.2盘柜的正面、背面均有命名编号,柜内元件标识齐全、清晰。1.3盘柜安装有防水、防火、防潮、防尘措施。1.4装有电气元件的可开启的盘柜门有软导线接地。1.5成列安装盘柜有明显可靠的接地。2.电缆排放整齐,层次分明,弯曲一致,固定牢靠,标志齐全清晰。3.二次接线:3.1导线绝缘层完好。3.2接线牢靠,备用芯长度至最远端子处。3.3导线弯曲弧度一致、工艺美观。3.4芯线标识齐全、统一,字迹清晰、不易脱落。3.5一个端子的接线数不多于2根。3.6电缆标牌字迹清晰、正确。3.7电缆铠甲层、屏蔽层接地牢固可靠,并符合规范。3.8二次回路的保护接地符合设计、反措要求。4.电缆及保护管敷设固定牢靠,排列整齐、美观,防腐符合设计,保护管直径、弯曲半径符合规范,接地可靠,封堵严密。5.电缆排放整齐,层次分明,弯曲一致,固定牢靠,标志齐全清晰。6.电缆支架位置统一、接地连接可靠,制作美观,无锈蚀、接地标识明显、正确。200.5实查标准分实查扣分实查得分得分率%检查人:审核人:土建电气土建电气土建电气
B3部分:档案管理表B3T变电站工程序口检查项目检查内容标准分每项扣分扣分原因扣分1档案工作基础管理1.1项目法人负责制及归档责任制1明确分管领导,负责对参建单位进行业务监督、指导2实行统一管理,建立“工程档案管理实施细则”等管理制度,确保贯彻落实3将!S档工注纳入有关部门及人员的岗位职责,并有考核控制措施211.2设施、设备配置,人员配备1满足档案安全、保护、现代化管理需要2档案管理人员培训上岗212归档时间投产后45天内*窿理完毕的全部档案(含竣工图)向建设单位移交20.23归档范围厦保管期限3.1凭证、合同、协议齐全、完整、分类清楚、保管期限准确。(具体归档文及保管期限的划分按广东电网建设项目档案管理制度汇编电网工程项目文件归档范围、分类、保管期限参照表)2023.2可行性研究、原始调查材料3.3设计任务书、初步设计3.4施工图设计技术文件材料3.5土建施工文件材料3.6电气安装文件材料3.7竣工验收文件3.8工程管理3.9竣工图3.10变电站设备、仪器(含进口设备)3.11涉外文件3.12生产技术准备、试
序号检查项目检查内容标准分每项扣分扣分原因扣分生产3.13财务、资产管理4文件材料、案卷质量4.1文件材料书写的字迹、载体清晰、耐久,签字、印章齐全,具有法律效用30.24.2竣工图的编制符合规范,与实际相符214.3归档文件材料分类、组卷、排列、编号(件号、页号)分类准确,组卷、排列、编号符合标准要求30.54.4案卷编目:案卷目录、卷内目录、备考表规范,便于查找20.54.5装订结实、美观,无漏订20.24.6检索工具:机读目录、案卷目录、全引目录等便于快捷检索20.54.7移交案卷目录(清册)签字完备314.8音像及电子档案整理整理规范20.55经项目管理单位预检按关于印发《广东电网建设项目档案验收工作规范》(试行)的通知粤档发[2010J11号文件进行预检。55实查标准分实查扣分实查得分得分率%检查人:审核人:
序号检查项目检查内容标准分每项扣分扣分原因扣分年月日年月日表5:评选结果统计表工程名称:建设单位施工单位监理单位勘察、设计单位施工阶段(A)A1部分:安全、文明施工管理得分A2部分:质量管理得分合计竣工投产后阶段(B)B1部分:规范管理得分B2部分:工程质量B3部分:档案管理得分B2T部分:工程质保资料B2-2部分:工程成品工艺合计检查人员:'
