高速铁路通信工程标准化施工技术

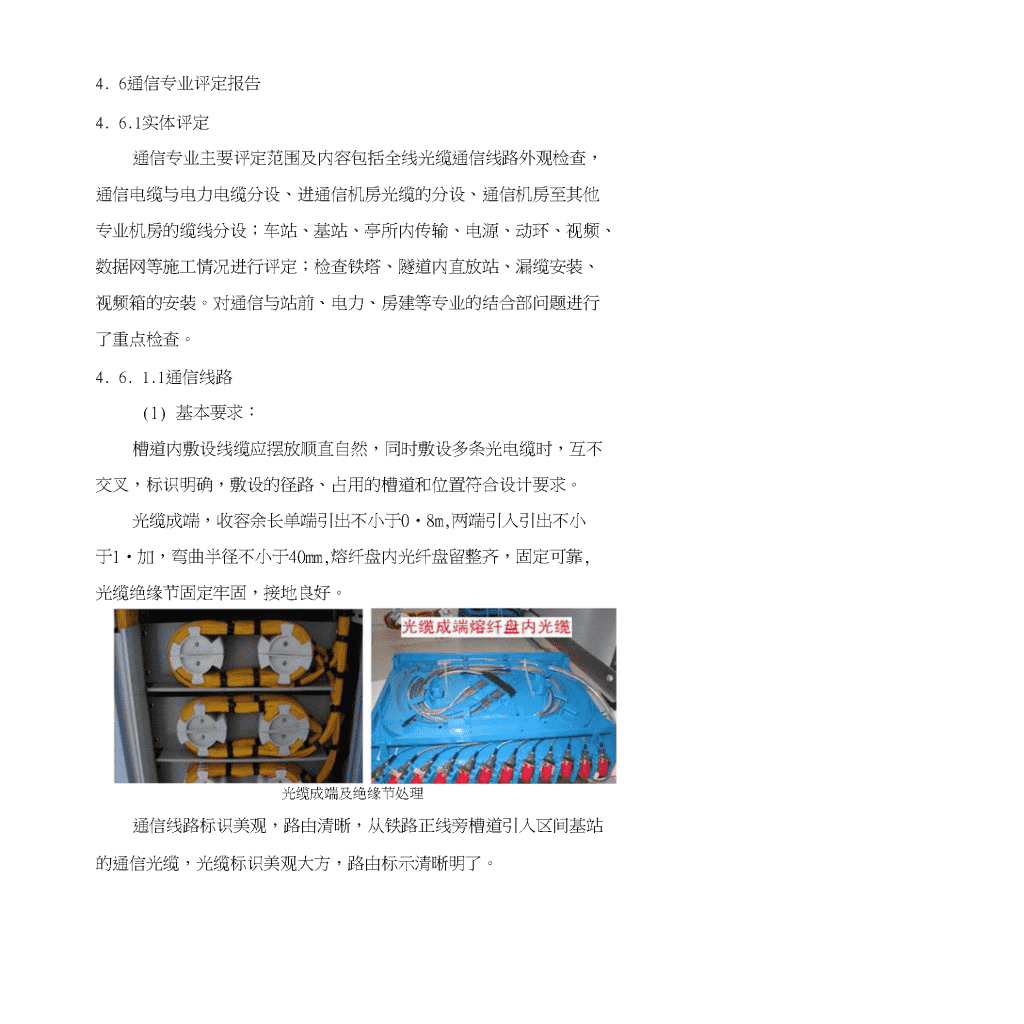

'通信专业评定报告trJ 4.6通信专业评定报告4.6.1实体评定通信专业主要评定范围及内容包括全线光缆通信线路外观检查，通信电缆与电力电缆分设、进通信机房光缆的分设、通信机房至其他专业机房的缆线分设；车站、基站、亭所内传输、电源、动环、视频、数据网等施工情况进行评定；检查铁塔、隧道内直放站、漏缆安装、视频箱的安装。对通信与站前、电力、房建等专业的结合部问题进行了重点检查。4.6.1.1通信线路(1)基本要求：槽道内敷设线缆应摆放顺直自然，同时敷设多条光电缆时，互不交叉，标识明确，敷设的径路、占用的槽道和位置符合设计要求。光缆成端，收容余长单端引出不小于0・8m,两端引入引出不小于1•加，弯曲半径不小于40mm,熔纤盘内光纤盘留整齐，固定可靠,光缆绝缘节固定牢固，接地良好。光缆成端及绝缘节处理通信线路标识美观，路由清晰，从铁路正线旁槽道引入区间基站的通信光缆，光缆标识美观大方，路由标示清晰明了。 通信标桩及走线路由从桥上往基站、所亭引入分歧缆，采用安装钢槽与预留锯齿口对接，桥墩下方采取水泥防护的方式，把光缆引入到目的地；交叉施工过程中及时防护，避免破坏。 桥上引下槽钢防护处理 在施工过程中，不可避免存在交叉施工，通信光缆比较脆弱，为了减少破坏，在光缆敷设后及时进行防护很重要。光缆敷设后进行沙袋防护（2）评定实例1）评定标准：敷设径路符合设计要求；占用的槽道和位置符合设计要求；槽道内摆放顺直自然；槽内同时敷设多条光电缆时，互不交叉，标识明确。2）发现问题：光缆在预留井内较乱，有交越、交叉等现象，且预留井内存在杂物。整改前整改后 3）原因分析：缆线敷设后没有及时安装支架，不便线缆整理。4）整改措施：及时安装支架，捋顺、固定缆线，互不交叉，及时加装盖板。（3）评定实例1）评定标准：光缆引入室内时，应在引入井或來内上机架前做绝缘节，室内、室外金属护层及金属加强芯应断开，并彼此绝缘；光缆引入室内应终端在光缆配线架或光终端盒上；引入室内的光缆应固定安装牢固。2）发现问题：光缆成端时未用抱箍固定，不牢固，加强芯钢丝预留过长。整改前整改后3）原因分析：施工人员未按施工规范进行操作。4）整改措施：针对问题，全线进行排查处理，安装卡箍，将光缆 固定牢固，剪除过长的加强芯钢丝。（4）线路桥上引下通信光缆1）评定标准：设备接管单位签署的标准化施工协议。2）发现问题：桥上引下通信光缆挂下未防护、未固定。整改前整改后3）原因分析：施工完毕未及吋对光缆防护、I古I定。4）整改措施：对光缆及吋进行入槽、固定。4.6.1・2室内配线和箱式机房1、设备安装（1）基本要求：机柜（架）和设备无变形、表而无损伤，镀层、漆饰完整无脱落，铭牌，设备内部件完好、连接无松动；无受潮发霉、锈蚀；设备排列整齐，漆饰完好，铭牌、标记清楚准确；底座与地面,机架与底座连接必须牢,机架安装应垂直，调节垂直偏差不应大于机架高度的1%。; （2）设备安装获发明专利根据项目实际，考虑线路长，车站、所亭、区间基站站点多，设备数量也多，项目设备安装技术人员压力比较大。基于此项目成立科研小组，经在现场摸索总结设计研发一种新型设备安装助力工具，并申请为国家专利，利用此工具2、3人/组既能完成设备的安装工作。专利证书（3）评定实例评定标准：机架垂直、水平度的调整要求使用垂线，列内机架应相互靠拢，机架间隙不应大于3伽；机架安装位置应严格按照设计图纸确定，其前后，左右安装误差均不大于3nniu通信机房设备机柜2、设备配线（1）基本要求：标牌统一、线缆用途明确；明确光缆型号、起点、终点、用途等，便于后期维护。 光缆标牌设备安装各类引入缆线走线合理，整齐，预留长度统一，美观。设备机柜配线、标识整齐美观机房内静电地板下走线钢槽布置合理走线整齐美观，“立交式”槽道确保缆线保持一定距离。 钢槽内布线美观地线排走线合理，排列整齐，缆线挂牌大小统一、格式一致、内容易懂; 地线排走线布局美观尾纤走线合理美观，在“大”钢槽中设置“小”钢槽，能有效保护尾纤被破坏。 设备尾纤走线美观电池应摆放整齐连接线正负极正确，每一组电池应编号、标记,电池架布线合理美观，接地良好。 电池布线美观车站通信机房静电地板下，敷设地砖防尘处理，美观。 机房防静电处理（2）评定实例1）评定标准：设备接管单位签署的标准化施工协议，设备机柜及时封堵严实；2）发现问题：设备机柜防鼠挡板未装，设备空槽未填充。整改前 整改后3）原因分析：挡鼠板出厂时厂家未配，填充板厂家未发。4）整改措施：挡鼠板自行加工安装。与厂商协商补发填充板。（3）评定实例1）评定标准：配线电缆、光跳线的芯线应无错线或断线、混线,中间不得有接头；配线电缆、光跳线的走向、路由应符合设计要求,布线应合理、整齐。2）发现问题:传输综合柜2M线布线不整齐。整改前 整改后3）原因分析：施工人员责任心不强，没有按照技术交底进行实施。4）整改措施：针对问题全线进行排查，强化责任心教育培训。问题处理达标后再进行下一步施工。（4）评定实例1）评定标准：光缆尾纤应按标定的纤序连接设备，光跳纤应单独布放并用垫衬固定，不得挤压、扭曲。2）发现问题：设备跳纤扭曲不顺直，光跳纤没有用垫衬固定，标签不规范。 整改前整改后3)原因分析：施工人员责任心不强，没有按照技术交底中的工艺交底施工，光跳纤扭曲，贴的标签为临时标签。4)整改措施：按照验收标准及设备管理单位的精品站建设要求，理顺尾纤，加挂标识标牌，尾纤两段按照规范进行标识。4.6.1.3GSM-R数字移动通信系统(1)基本要求：馈线抱杆、平台及爬梯设置牢固，结构件完整,跳线与天线接头做防水密封处理；所亭、基站室外摄像机钢柱基础、铁塔基础包封美观可靠。 馈线固定及防水处理基础包封美观、可靠（2）评定实例1）评定标准：设备接管单位签署的标准化施工协议，施工完毕对铁塔基础进行包封处理，要求美观大方得体。2）发现问题：铁塔基础没有进行包封处理。 塔基未包封[整改前 整改后3）原因分析：前期全线馈线未装完，后期对全线铁塔一起进行塔基包封处理。4）整改措施：对铁塔基础进行包封处理。4.6.1.4其他（1）基本要求：基站水泥硬化结合碎石铺面整体环境良好。基站场平处理美观、大气、实用以人为本，山坡上的基站，道路崎岖，为方便夜间或雨天维修安全在便道上修筑栏杆。 为高处基站修筑的安全栏杆4.6.2内业评定(1)施工组织设计、施工方案按规定程序审核、审查、批准,施工饱织设计中批表内容符合高速铁路通信工程施工质量验收标准。新建铁路南京至杭州客运专线四电系统集成工程南京南〜DK148>000数字同步及时间分配系统工程实施性施工组织设计5跟：吐畑中铁建电气化局樂由申限公司宁杭铁掩客运隶线工*指挥部201^10月討日 施工组织设计（方案）报审表I■宿侔：r<“jstvms乞後四旣匕理公町夕蒂專迄&址监理及目邛<*nMMr.Hjh疑单位帳携級工令司的有关規底PJfttl塞成術京術至味28700欽字网艺及M闽分配系块工理的炖工俎仅设计・負囊人♦««：*・谕于以审批.常件：施工爼尿设计/方案.专业监理工见：叫饲（罠彳*谢"束的羽irft杪*%“仏加f“也二羊々月“日总监理工缀师谢见：理机钩<总茲理工各施工组织设计•i>omsi«*•■电r住證■上負■七磚严J"•3|•JRJACW仗签安Utt攵文厦0053JSJXMO0104JSJOOII014J、JD*0}2Sa*畳铁■筑了H术交戦02201SJD0T3T03$8JSJCHHS0429AJV016■■/10■fAt•JaJVvl•OH111213Htsieiri$19卷内目录代帕jta-C1223站“化“踊恥仏3rw技术交底签收衣n，f^Ajg1枷・沏L2・g】则一池乩11⑥2处fi-!LrL弹归I竝.皿_O"7技术交底至作业层 (3)施工现场质量管理各种检查记录手续及各级签字完整，记录填写的内容完整、符合要求，结论明确。宁杭客运专钱翅信工程项目工遅枪竟证宁航*运专线通信工程项冃權道丸Mft设・况XH^W：・工单位中铁健电代化觸冀谢有耳公劲I匸"时"wuao〜《$・56$2012年SAI5H第号na-g2-2工程检伐证I.増段彖反X土段•出水詛・加W无汪tttt无X助护・水<>检头及粵倉杀的柱理植心*13為刿MF■事检大于光酬径202・5・临増签用0川皐6.纹41籍用.K«U为符合改计&«厲■氏1!・总’用・】廉■岭林詁铁僂iSTXe丿2®号文件■/・q号120世輕空n检金汎興E下：I.埠设潸反30cv2-土展9也水祀■遗右无浸叙1无X前护W况■沙、肃觀MtI.K久及穹曲魁的上兀_按久余*15倉.尤馆穹會半待丿、于上悅外泾30俗・9.殆斓备則.6.终H等用-®«Wh©n认为®舍憧计山高讹晰绘口丁肚工"血烟砂茨壷迎［20®%0号文件參瓠(4)检验批、分项、分部、单位工程质量验收记录，验收程序和组织符合规定，记录符合验标要求，评定结果明确，签认完备，人员资格符合要求。 宁杭快as客运专线光电塩敷设检匕批质■验收记最表•*0JWM*■uti侔介■«««・・•・M-fftm■1■"■•X•e中■竈M14||HHtrn^(i越艸hhh”■人•GIV€*«X•QHHtfl人*♦«•MttVttCRMienitiMa*4b*ou-on4及■■0U9K・■4砂40U«MS4获>ww*w全M•CB1PX6tttM4**QI1V7I0h*«B)T*44StKMhSO—■♦・lactti衣“"町/flfev^uaatub"人■月H“•M沁4慚.kutwm/Q^I^w・”H■)H检验批签认表分项工程签认表宁专t*分部工程质■脸收记录aFfi)•便xffiurEM«X•ttflats人««»<*•人|HHttttft人|*««#«xes*Witter7。#••t•w■■杓"■tt■ai«tt•fL沖刖B■■mm4HflfA*fla“•0■“叩执i"八rm学8(5)施工试验试验报告规范,符合设计要求，表格填写完整。分部工程签认表检测单位和检测人员的资质符合行业要求。执行的标准 基桩低应变动测报告編号：ZJDYW).20I1-0Q8工杈念林：宁比客运令线新建工ttGSMR区河基站48工狀建设单位：宁杭绒珞有限責任公5)设计草位：中快第凹禺察设计阮集团有展公司益履单位：上海氏估工般咨询有限公司旄工单位：中快建电气化劝箋田有限公4)工収名蛭：宁杭客逵专钱新建工«GSM-RX间恳站48姿托草佐：中扶建电气化府集团有限公®檢测方法：低应变反射it法勘炖里红：DK166^770检测日期：2010.11.26项目负责：《盘测人员：卜＞2_厝瓚报令埸写：才立条(6)施工日志填写完整规范，内容充实，对施工过程记录，质量问题的描述完整、真实。工程日志中国铁建二;箔蟲爲戈泌蜗泮中铁建电气化局集团有限公司:麟沁叶皿(7)安全质量制度管理制度完善，对施工过程严格监控，工程 质量、感观工艺、技术指标得到有效的控制。通信安全质量管理台帐汇总(7)抓施工生产质量管理，工程技术部牵头组织专家级技术人员编写标准化施工要点并制作成卡片，利于施工作业人员随身携带，随时翻阅学习。卡片以施工作业指导的形式，对各工序操作要点、注意事项予以明确，通过标准化的管理，进一步提升现场作业队伍的施工水平。 中S）铁i£光缆单盘测试工序施工标准化作业要点卡片-pT^~[***“*%a*ftiii*3■■冷■松鸞...■刿位d列■光1■人B惯!二：«|«K.tj色»«•««色检真1WC为旅方“丿AM.辰之BML童.上.虹非紳注盘峰、光经戶儿|尺井・・>14y补二"5*HMUt•费HU氏."•絵"/・»««•**«%色*镖识艮真他机0勵■转代鼻令符合相关檢术嶂•的嚴定；2・•定A、B先3剧«以*■标钱废.寶贰・**5•:*«*全・*n；S■骂-a光坡测试记录。6尢tUI头盘ifHat完準./RMWfc務郴B密时昨左光览两■邀封’卡片嬢翻:宁杭igtiMOCM上遺工$匕下道工序：光筑救设一、质11标;隹：1光级测试应用双宙口测试•1310nm波长平均«*^035dB*km；1550cm波长平均袁减MO.25dB/km;2衽進行董龙测试时..考点A.点B应保槪不变.Jt纤与光蜂鼻樓点後合袁盹小刊dB;3仪舉测试范00设賈应大干1.5借测试光纤长光圻长31之和）；4测试仪表设豪的折射率为厂家出厂测试所用折射车—W.111111111111・;(■・«片卄ttuNm电第於1样万用II电■畀養n畀・万•刃3絆■需万馬■卑电■■■18护・10用・用・亍•>•:2<•««•»*>■・■!«.ga"帕评i..辆S*于电%s£中国饋理质駅标准:质诙标准:.安全环保注意車项：1洲试时.产禁将光纤箱3B正对IRHS.ORM;2光纤切割时产生的残纤・3对妙£1测试时产生的20CM"IT奔■合拥试仪・■开餐・怡般期谀“为仏匕・«L开H;2WU.QtlH仪人埜・・MMiCttZ；3ffM/r分刖韵说所有已Ml俎的K,.eudtfi.并UI坊记眾位HWwtt小ai・个e分AS,ft.■H歼■旱■■、安全环保注意事项：I开浏电is时.须料别小心.诅免«j坏电at；2使用仪表时.戒按仪«*
