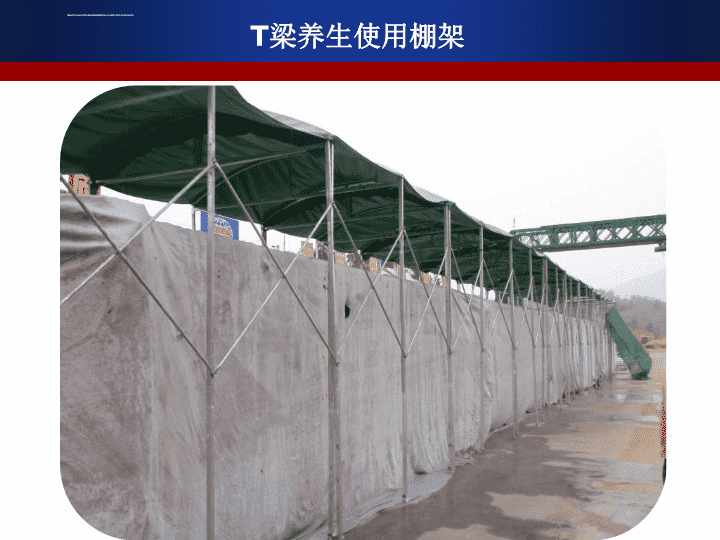

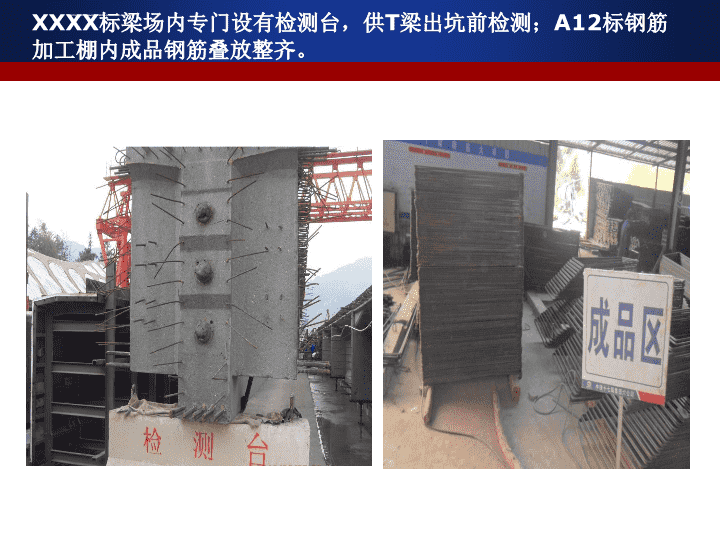

'桥梁施工 XXXX标梁场内专门设有检测台，供T梁出坑前检测；A12标钢筋加工棚内成品钢筋叠放整齐。 T梁养生使用棚架 模板准入制度执行较好，竖梁间焊接横向工字钢，防止变形，也起到定位翼缘环形钢筋的作用，确保整齐顺直 翼缘梳型板用钢筋支撑加固，防止变形 梁片堵浆效果好，棱角分明 梁凿毛效果好。 梁片端头预埋钢筋施工情况较好 莆永高速公路莆田段A1标预制梁片梁端伸缩缝处封锚端进行工艺改进 莆永高速公路莆田段XX标预制梁片钢绞线使用自动穿索机 预制梁片养生电控喷淋系统 莆永高速公路莆田段A3标1#预制梁场整洁规范，梁片翼缘板钢筋安装规范 XXA1标预制箱梁采用蒸汽养生加快进度。 XXA1标对T梁预应力波纹管保护较好 XXA1标预应力张拉保护措施到位 XXXX标窗厦特大桥已安装梁片横坡、纵坡标高控制较好 XXXX标箱梁钢筋在胎模上安装，能有效控制钢筋间距；T梁架设完成后的整体外观形象较好。 XXXX标窗下特大桥梁片预制时翼缘钢筋定位准确，湿接缝钢筋加工、安装规范。 XX项目XX标梁场使用移动遮雨棚；模板拉杆整理及时，放置整齐。 XX项目XX标梁场龙门吊停机采用夹轨钳防护或木楔防护，较规范；龙门吊轨道固定和轨道终端限位器较规范。 龙门吊轨道固定相对规范 XXA3标双龙大桥T梁安装横坡控制较好，领导带班制度执行到位。 XXXX标横隔板横向主筋焊接质量较好。 XXXX标梁端封锚平齐 建泰A1标预应力钢绞线张拉施工设置张拉防护板 梁片钢筋安装整齐 建泰项目全线引进预应力智能张拉系统 梁片钢筋绑扎采用胎膜整体定位架，整体吊装，并配备移动钢筋棚，建议推广 绕城西北段项目RA3-1标梁场龙门吊行程开关设置较规范，龙门吊轨道固定较规范。 渔平延伸线钢筋加工场内移动钢筋棚架与轨道处设有锁扣装置，能较好起到防风作用。 厦成XX标：桥面养护使用海绵+土工布，效果较好。 厦安TB3标：T梁架设表面平整、顺直、横坡符合设计要求。（河北燕峰路桥） 厦成A5标预制T梁湿接缝现浇采用挂篮施工 推荐管道采用抽拔棒负弯矩筋采用园锚式管道位置准确建议负弯矩筋采用园锚式，整束张拉，探索钢绞线后穿的工艺 松建A8标桥梁临时伸缩缝施工较规范 龙岩双永桥梁伸缩缝采用混合料填筑，控制路面污染严格，效果较好。 厦漳跨海大桥项目使用透水模板布，提高混凝土防腐蚀能力、外观质量好 厦漳跨海大桥项目推广应用无拉杆模板 厦漳跨海大桥项目推广使用标准混凝土垫块，工后进行实体钢筋保护层检测，促进钢筋绑扎规范化。 隧道施工 漳州南联络线A3标：龙岭隧道三台阶开挖较规范，台阶步距、高度合理，初支紧跟掌子面。 南平宁武A1标洞宫山隧道标准化施工贯彻落实比较到位超前锚杆洞门止水带排水管 隧道光面爆破效果 建泰XX标泰宁隧道施工管理使用门禁系统和视频监控系统 泰宁隧道内照明、安全警示做的较规范，文明施工较好 建泰A3标二衬养护台车，可推广 漳州沈海复线A3标隧道口电子显示屏。 公山尾隧道明洞预埋钢筋采用彩条布包裹进行保护 宁德宁武A9标隧道门禁系统智能化 XX沿线隧道内施工用电三相五线制执行较好 厦安项目TD1：莲花隧道二衬砼外观、铺底平整度较好，里程标示清楚。 京台A1标西焙岭隧道进口洞内使用钢便桥，仰拱可全断面施工，且不会影响到隧道掌子面掘进、初支等其他施工工序。 京台A1标西焙岭隧道进口预留洞室顶部设置工字钢横撑，提高隧道初支稳定性，减少隧道施工安全隐患。 XX飞鸾2#隧道洞口段双侧壁施工较规范。 宁武项目隧道内机电施工的交通布控组织有序，反光锥排列整齐，反光度好。 厦成A1标灯火寨隧道进洞人员采用指纹登记和电子屏显示洞口指纹登记洞口LED显示屏将管理信息综合显示 厦成A4标：隧道洞外路面进行硬化，隧道中间空间及旁边空地全部进行了绿化，隧道洞内安装门禁系统，对隧道的进出人员、车辆实行实时监控和动态管理。 路基及边坡防护 招银疏港路A3标：填挖交界处路基填筑台阶规范。 古武A1标：边坡预制块砌筑放样清楚，砌筑规范。边沟砌体座浆饱满，石料粒径符合要求。 厦漳大桥Ⅰ标：砼装饰板采用塑模预制，外观质量较好。 漳州南联络线XX标小型预制构件内实外美 厦成A3标：路基平整度好，有路拱、临时排水。 涵背回填按要求进行。 涵洞施工质量控制台背回填台背回填瑞雷波检测 厦成项目台涵背和高填方全面采用瑞雷波检测控制填筑质量 古武项目XX标：盖板涵涵身砼采用钢模浇筑成型，外观质量较好。 边坡开挖一级，防护一级 古武A1标沿线绿化施工效果好。 路面施工 龙岩双永路面施工“零污染”施工，控制严格，效果较好 路面施工前，先完成绿化施工，“零污染”控制严格 松建B1标在沥青面层施工前完成绿化，效果好。 宁武项目路面“零污染”措施较好，在主线及拌和站进出口处均有设置洗车槽 安全防护 厦成项目全面落实危险作业领导带班制度 南平宁武翠溪2#特大桥跨村道防护到位 建泰A1标临边防护使用钢管架，防护形式比较好 建泰A6标段:桥梁临边防护做的比较好的段落 XX项目A7标寨头大桥施工爬梯设置较规范。 XX项目A8标拌和站配电箱设置较规范。 XX项目A9标荷溪2#大桥施工安全爬梯设置较好，墩顶安全防护较规范 XX项目XX标桥梁施工安全爬梯设置较规范，便于拆装且连接部位牢固 XX项目XX标赤锡2#桥桥面临边防护设置较好。 XX项目A12标拌和站消防设施较规范 厦成项目A3标：人行爬梯设置较为规范，安全防护较好 厦成A4标：洞内设置安全生产宣传灯箱，洞口设置安全宣传墙，加强安全宣传教育，时时严抓安全生产。（中铁电气化局） 福州南连接线FLA3标联丰1#大桥跨道路安全防护设置较好。 XXXX标桥面横坡控制较好，桥面系施工临边防护到位。 XX沿线隧道内施工用电三相五线制执行较好 XXXX标桩基泥浆池安全防护较规范。'
