电气安装工程标准工艺实施细则.doc

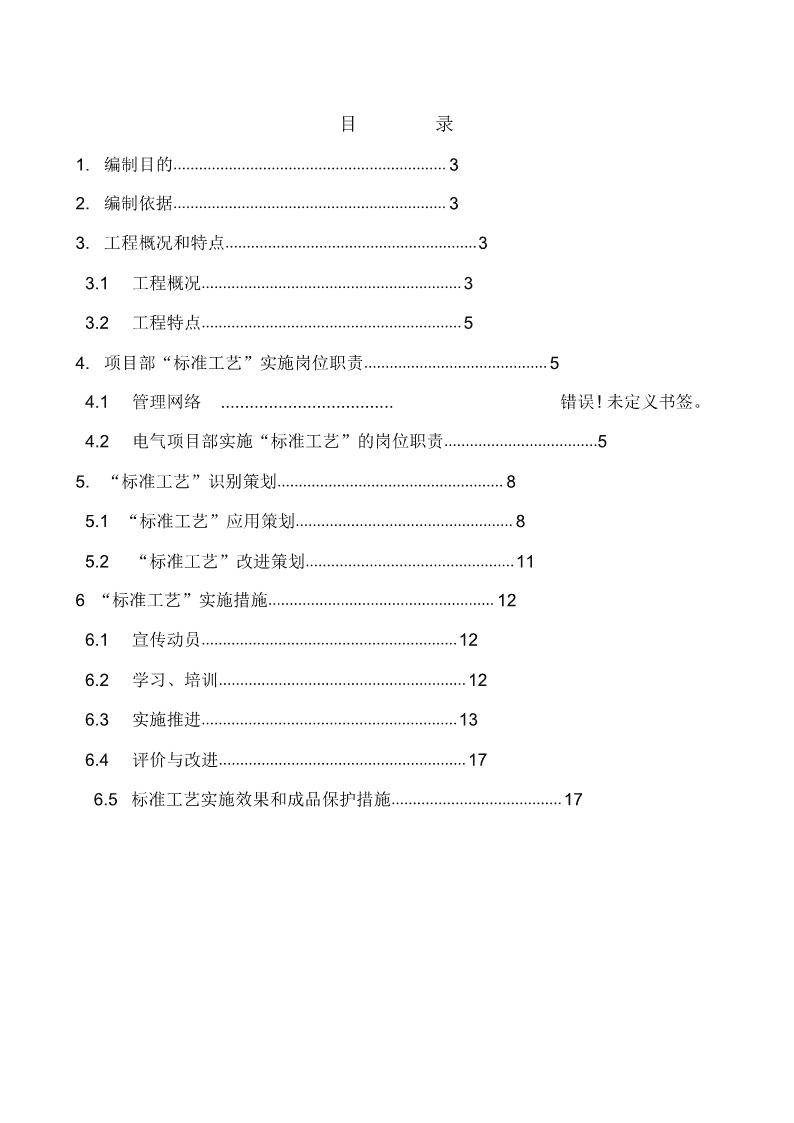

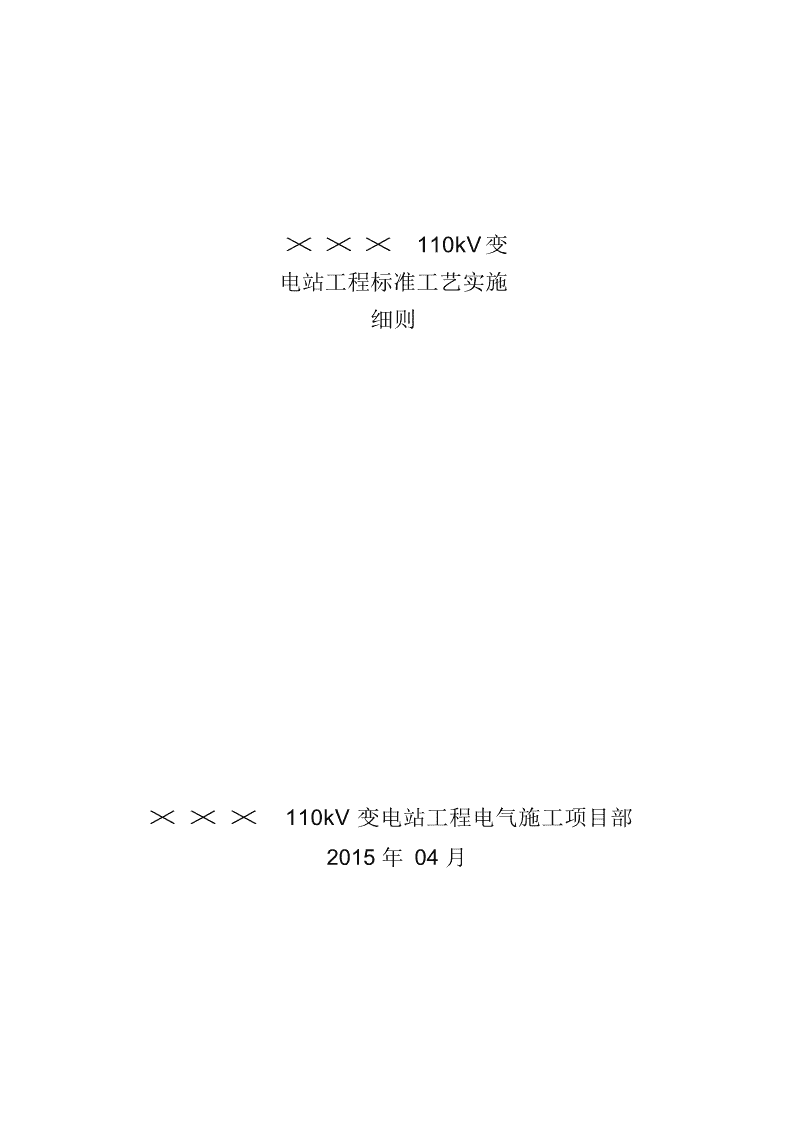

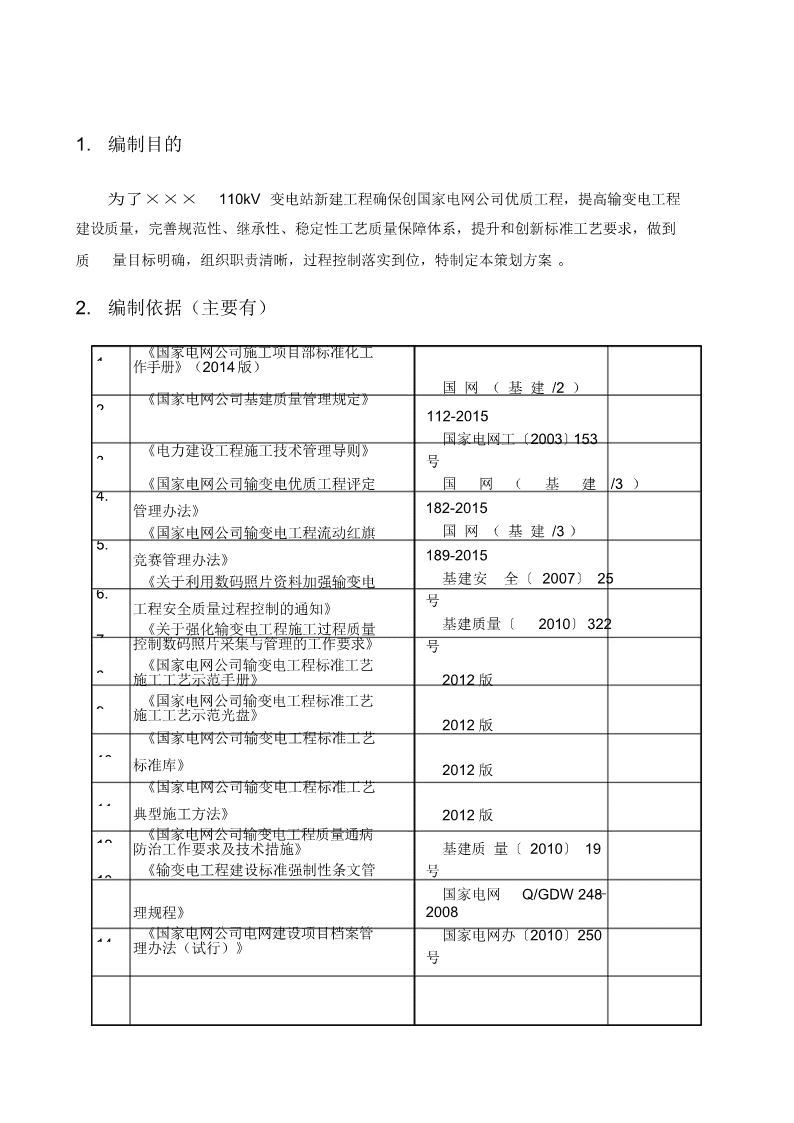

'×××110kV变电站工程标准工艺实施细则×××110kV变电站工程电气施工项目部2015年04月 目录1.编制目的................................................................32.编制依据................................................................33.工程概况和特点...........................................................33.1工程概况.............................................................33.2工程特点.............................................................54.项目部“标准工艺”实施岗位职责...........................................54.1管理网络....................................错误!未定义书签。4.2电气项目部实施“标准工艺”的岗位职责....................................55.“标准工艺”识别策划.....................................................85.1“标准工艺”应用策划...................................................85.2“标准工艺”改进策划.................................................116“标准工艺”实施措施.....................................................126.1宣传动员............................................................126.2学习、培训..........................................................126.3实施推进............................................................136.4评价与改进..........................................................176.5标准工艺实施效果和成品保护措施........................................17 1.编制目的为了×××110kV变电站新建工程确保创国家电网公司优质工程，提高输变电工程建设质量，完善规范性、继承性、稳定性工艺质量保障体系，提升和创新标准工艺要求，做到质量目标明确，组织职责清晰，过程控制落实到位，特制定本策划方案。2.编制依据（主要有）《国家电网公司施工项目部标准化工1.作手册》（2014版）国网（基建/2）《国家电网公司基建质量管理规定》2.112-2015国家电网工〔2003〕153《电力建设工程施工技术管理导则》3.号《国家电网公司输变电优质工程评定国网（基建/3）4.管理办法》182-2015《国家电网公司输变电工程流动红旗国网（基建/3）5.竞赛管理办法》189-2015《关于利用数码照片资料加强输变电基建安全〔2007〕256.号工程安全质量过程控制的通知》《关于强化输变电工程施工过程质量基建质量〔2010〕3227.控制数码照片采集与管理的工作要求》号《国家电网公司输变电工程标准工艺8.施工工艺示范手册》2012版《国家电网公司输变电工程标准工艺9.施工工艺示范光盘》2012版《国家电网公司输变电工程标准工艺10.标准库》2012版《国家电网公司输变电工程标准工艺11.典型施工方法》2012版《国家电网公司输变电工程质量通病12.防治工作要求及技术措施》基建质量〔2010〕19《输变电工程建设标准强制性条文管号13.国家电网Q/GDW24－8理规程》2008《国家电网公司电网建设项目档案管国家电网办〔2010〕25014.理办法（试行）》号 《110kV－1000kV变电（换流）站土建基建质量〔2008〕75适用于变15.工程施工质量验收及评定规程》号电工程《电气装置安装工程质量检验及评定DL/5161.1－5161.7－适用于变16.规程》2002电工程《110千伏及以上送变电工程启动及竣17.工验收规程》DL/T782－2001工程招标文件及工程承包合同、施工18.图纸3.工程概况和特点3.1工程概况变电站本期规模：（1）主变压器：1台63MVA。（2）110kV进线：1回。（3）10kV无功补偿设备：主变10kV侧配装置2组无功补偿装置。本工程电气施工范围：主变系统，110kV配电装置，10kV配电装置，无功补偿装置，所用电系统，控制、直流及监控系统等电气安装及调试，电缆敷设，接地。本电气施工工程电气施工计划2015年04月20日开工，2015年06月20日完工。参建单位项目法人：×××建设管理单位：×××供电公司设计单位：×××设计研究院有限公司监理单位：×××工程建设监理咨询有限公司施工单位：×××安装有限公司调试单位：×××安装有限公司 3.2工程特点（1））施工质量要求高：要求本工程质量“符合国家规定的建筑工程施工质量验收统一标准及国网公司优质工程标准”；确保国家电网优质工程，争创国网江苏省电力公司安全质量管理流动红旗。（2））本工程施工工艺要求高，对参建人员的综合素质提出更高要求。（3））设备均在室内，室内安装难度大、要求高。（4））施工配合要求高、成品保护难。由于变电站工程有大量的设备进场安装，多专业、多工种交叉施工，施工现场的协调工作难度尤为突出。（5））变电站施工将处于夏季。由于工程期间属于多雨期，须做好防潮、防雨工作 4.项目部“标准工艺”实施岗位职责为确保×××110kV变电站新建工程标准工艺实施应用取得实效，项目部成立标准工艺实施小组，严格按照细化措施和方案开展施工，确保工程质量管理责任落实到每一个质量控制环节。施工现场标准工艺实施工作由项目经理负责，其他主要成员具体落实。4.1管理网络项目经理项目总工施质安材机计资工检全料管量料员员员员员员员班组4.2电气项目部实施“标准工艺”的岗位职责4.2.1项目经理岗位职责项目经理负责组织电气项目部实施“标准工艺”，落实工作责任，开展示范工地建设，全面履行标准工艺实施细则，对标准工艺质量、工期和成本控制负全责。4.2.2项目总工岗位职责贯彻质量方针，落实项目质量目标，贯彻执行有关规范、标准及公司质量体系文件，对工程项目的技术、质量管理负全面责任，开展对标准化施工工艺的现场培训、交底工作。 负责细化工程质量目标及质量计划、“标准工艺”实施措施和其它有关技术文件的编制，并贯彻实施和检查指导。负责工程项目标准化施工工艺的持续改进和创新，对不合格品的控制和整改，对标准化施工工艺潜在改进创新项目、不合格因素制订和落实预防和纠正措施，并跟踪验证。领导并负责标准化施工工艺的检验和试验工作，加强对计量器具的管理和合理使用。对项目部标准化施工工艺质量体系文件、技术文件、质量记录等工作负管理责任。负责施工过程中标准工艺施工所使用的统计方法选用、技术指导、必要的验证工作。负责标准工艺施工技术培训工作及“改进创新”应用总结工作，领导项目质量记录的收集和整理工作。4.2.3项目技术员岗位职责严格按照本策划方案要求组织施工。负责标准工艺施工前的各项施工、技术准备工作。负责标准工艺施工的质量、技术、安全、进度、材料、机械设备、文明施工管理和控制，并填写安全施工作业票，对此工作负直接责任。负责标准工艺施工的工程检验和试验工作，及时做好分项、分部工程和隐蔽工程的自检工作，组织工序交接检工作。负责标准工艺施工过程标识和记录，施工日志及其它相关改进创新的施工记录和标识。参加标准工艺改进和创新的评审，负责工程项目上预防措施的落实，并组织持续改进。负责标准化施工工艺的成品和半成品的保护工作。负责对施工班组进行操作工序、质量、安全和文明施工交底。正确使用和妥善保管所使用的计量器具，并准确记录测量结果。4.2.4项目质检员岗位职责严格按照本策划方案要求对标准工艺施工各道工序质量进行监督和检验。对“标准工艺”施工工序实行动态跟踪检查，对不符合工艺要求或改进、创新要求的工序实施质量控制，提出整改要求，并向项目技术负责人报告不合格事实，关注持续改进和整改闭环。根据相应规范及“标准工艺”施工具体要求，执行分部、分项及检验批的验评，核定符合要求后，同意放行，转入下一道工序施工。参加“标准工艺”改进和创新评审，提出持续改进意见或设想。检查、督促和跟踪持续改进整改实施，对处置后的持续改进工艺进行重新检验和评定。 协助项目技术负责人落实纠正措施和预防措施。负责标“标准工艺”质检工作的各种记录和状态标识，包括过程例外放行的记录和标识。4.2.5项目安全员岗位职责认真宣传和执行各项安全生产方针、政策、规定，对所属管理范围内的安全生产负直接检查、监督、教育管理的责任。贯彻执行安全与生产“五同时”制度，负责国家、部、省有关安全防护标准、规定在生产作业现场得到全面落实。配合项目经理定期检查，坚持原则，制止违章指挥和违章操作，审查安全施工作业票，遇有严重不安全情况时，签发停工指令，并监督实施。配合有关人员做好安全验收工作，严格把关，做好验收台帐。确保施工现场的环境安全和一切安全保护设施（机、电、架、“四口”、“五临边”）的完整、齐全、有效。组织班组学习安全技术操作规程，并检查执行情况，教育职工正确使用个人防护用品。切实做好分部位、分工种和特殊作业前的有针对性的交底，检查、监督交底内容的执行情况。检查督促现场文明施工工作。4.2.6项目材料员岗位职责全面负责“标准工艺”施工过程中所需工程物资的进、耗、存管理工作，包括各种材料、构配件、周转材料、工具用具等保管和发放。负责编制“标准工艺”施工物资需求计划，做好业主供应物资工作的收货验证、物资标识和贮存工作。执行程序文件要求，做好进场物资的检验、试验和标识工作（包括状态标识）。建立并及时正确记载各类台帐、表式，按时上报各类报表。配合做好材料限额领料和成本核算工作，及时分析节超原因。4.2.7项目机管员岗位职责负责对“标准工艺”施工现场机械、电气设备的操作、维护、保养等状态进行检查，确保设备在施工过程中的完好状态并做好标识。参与公司组织的设备检查，主动及时反馈现场机械设备运转养护状况等信息。需维修保养的机械设备等必须及时与现场施工负责人商定整改方案，按时完成并负责复查上报。 配合做好机操人员的培训工作，及时正确完善相关台帐。4.2.8计量员岗位职责宣传、贯彻国家计量法规及有关规定和常识。负责项目部各类检测仪器的保管、维修、送检、报废、封存等工作。经常检查项目使用的各类计量器具，杜绝失准设备和未检设备投入使用。4.2.9资料员岗位职责负责做好“标准工艺”文件和资料控制工作，建立、收集、整理和保管各类质量记录和台帐。协助技术负责人做好相关“标准工艺”的实施、改进和创新的具体细则编制工作，并协助做好相应的总结工作。4.2.10施工班组岗位职责理解掌握“标准工艺”的具体施工流程及措施，并组织班组人员学习贯彻。组织本班组人员严格按照施工图纸、操作规程、验评标准、标准工艺施工作业指导书和交底要求进行施工操作。负责本班组人员的质量自检、互检，参与工序之间的交接验收。负责本班组人员的操作质量和安全生产教育。负责实施文明施工，保持良好的生产秩序。做好“标准工艺”施工过程中成品、半成品以及过程标识、物资标识的保护工作。5.“标准工艺”识别策划根据标准工艺管理办法，×××供电公司组织业主项目部、监理项目部、设计单位、施工项目部相关人员结合本工程特点，对工艺项目进行结构分解，对照国网公司标准工艺库进行工艺标准和施工要点分析，明确“标准工艺”应用项目，对“标准工艺”应用中需要改进、创新的项目进行识别、策划，现将电气部分的“标准工艺”应用、改进、创新的项目进行甄别归并，针对工艺难点和创新点，成立QC攻关小组，确保目标的实现。5.1“标准工艺”应用策划本工程“标准工艺”应用策划严格按照《国家电网公司输变电工程标准工艺管理办法》 （国家电网基建（2012）1587号文）要求执行，全面应用“标准工艺”，“标准工艺”应用率100%。×××110kV变电站新建工程“标准工艺”应用、改进与创新清单(电气部分)序号工艺编号工艺名称一0102010000主变压器系统设备安装工程10102010100主变压器安装工程20102010101主变压器，油浸式电抗器安装30102010102主变压器接地引线安装40102010200主变压器附属设备安装50102010201中性点系统设备安装二0102020000站用变压器及交流系统设备安装10102020100站用变压器安装工程20102020102干式站用变压器安装30102020200配电盘（开关柜）安装40102020201配电盘（开关柜）安装三0102030000配电装置安装1.0302030100母线安装2.0102030102支柱绝缘子安装3.0302030105引下线及跳线安装4.0302030108矩形母线安装5.0102030200电气设备安装6.0102030202隔离开关安装7.0102030203电流，电压互感器安装8.0102030204避雷器安装9.0102030206组合电器（GIS）安装10.0102030208装配式电容器安装 序号工艺编号工艺名称四0102050000全站电缆施工10102050100电缆管配置及敷设20102050202电缆层内吊架制作及安装30102050300电缆敷设40102050303支，吊架上电缆敷设50102050400电缆终端制作及安装工程60102050401电缆终端制作及安装70102050500电缆防火与阻燃80102050502孔洞、关口封堵90102050503盘、柜底部封堵五0102060000全站防雷及接地安装10102060200接地装置安装20102060201主接地网安装30102060204设备接地安装40102060205屏柜内接地安装50102060206户内接地装装置安装六0102080000视频监控及火灾报警系统10102080001视频监控探头安装20102080002主机安装30102080003火灾报警探头安装40102080004温度感应线安装。10欢迎下载 精品文档5.2“标准工艺”改进策划×××110kV变电站新建工程“标准工艺”改进策划内容（电气部分）见下表。项目/工艺名序号工艺编号工艺标准施工要点图片示例称(1)电缆水平布置图（1）电力电缆和控制电缆不应配置在同一层支架上。并列敷设本期电缆敷设时，必须熟悉现场情的电力电缆，其相互相的净距应况，电缆敷设时不的跑错间隔，穿符合设计要求。错电缆。（2）电缆敷设时应排列整a、电缆盘不应平放保管齐，不宜交叉，及时加以固和平放运输；定，并装设标志牌。；b、电缆盘存放处地基应（3）所有电缆敷设时，电缆沟坚实不得积水；c、保管期间电缆应包装转弯、电缆层井口处的电缆弯曲完好、标志齐全、封端严密；弧度一致、过渡自然，所有直线d、应先对电缆进行绝缘检查，符合设计及规范要求方可使（2）电缆弯道布置图电缆沟的电缆必须拉直，不允许10102050300电缆敷设用；直线沟内支架上有电缆弯曲或e、电缆敷设前，应有专人先对电缆所经路径进行勘查，制下垂现象。定电缆敷设顺序表（或排列布置（4光缆敷设应在电力电缆、控图），作为电缆敷设和布置的依据。（电缆敷设顺序表或排列布置图编制电缆敷设结束后进行。在电缆制应按电缆支架由上至下，按交流层中安装弱电线缆专用金属屏动力、控制、信号、电流、电压、通讯排列方法编制。）蔽槽，所有通信网络线、光纤等f、电缆盘在现场倒弱电线路全部进入该屏蔽槽中，运时，不允许电缆受到损伤，严禁将以保证电缆层中电缆敷设工艺电缆盘直接由车上推下。。11欢迎下载 6“标准工艺”实施措施6.1宣传动员创建江苏省“标准工艺”施工工地需要项目部全体人员的共同参与，充分发挥群众的智慧，群策群力，关注施工过程中每一个工艺细节，精雕细琢，精益求精，才能达到“标准工艺”的管理目标。在工程开工前半个月，项目部利用现场组织学习培训的机会，加强对职工的宣传教育，在思想上给予充分重视，在施工全过程贯彻执行“标准工艺”。认真学习相关的宣传手册，广泛宣传“标准工艺”实施的意义，营造浓郁的创建江苏省“标准工艺”施工工地的良好氛围。在办公区、生活区、加工区运用“标准工艺”展板、宣传长廊、横幅标语等多种形式广泛宣传，营造示范工地建设的氛围。在施工现场各区域设立“标准工艺”指导牌、检查牌，指导施工班组工艺操作。6.2学习、培训根据×××110kV变电站“标准工艺”建设策划方案，结合项目部施工生产情况，制订季度、月度学习培训计划，认真组织落实，积极推进“标准工艺”的建设。工程开工前，组织参加施工的全体人员的学习“标准工艺”相关资料，重点内容如下：国家电网公司、江苏省电力公司质量管理文件；本工程“标准工艺”示范应用项目；工艺改进、创新的施工工艺流程、施工方法、施工要点、控制内容、监督检查重点、检查验收方法、标准等内容。通过学习和培训，让参与施工全体人员掌握“标准工艺”施工方法、施工要点，在施工过程中严格贯彻落实。同时，项目部相关管理人员要明确“标准工艺”的控制内容、监督检查重点、检查验收方法、质量标准等方面的内容，加强对“标准工艺”的施工管理，做好监督检查工作，完善检查验收记录等资料。 “标准工艺”示范工地学习培训时间计划表序号工艺编号工艺名称学习培训时间备注10102010100主变压器安装2015年04月20102020000站用变压器及交流系统设备安装2015年04月30102030000配电装置安装2015年04月40102050000全站电缆施工2015年04月50102060000全站防雷及接地安装2015年04月60102080000视频监控及火灾报警系统2015年04月6.3实施推进根据本工程实际，各单位工程“标准工艺”应用具体见下表。单位工程应用“标准工艺”清单（电气部分）确认权限序号工艺编号工艺名称施工项目部监理项目部业主项目部一0102010000主变压器系统设备安装工程√√10102010100主变压器安装工程主变压器，油浸式电抗器安√√20102010101装30102010102主变压器接地引线安装√√40102010200主变压器附属设备安装√√50102010201中性点系统设备安装√√站用变压器及交流系统设备二0102020000安装10102020100站用变压器安装工程√√√√20102020102干式站用变压器安装30102020200配电盘（开关柜）安装√√√√40102020201配电盘（开关柜）安装三0102030000配电装置安装10302030100母线安装√√√√20102030102支柱绝缘子安装√√30302030105引下线及跳线安装 确认权限序号工艺编号工艺名称施工项目部监理项目部业主项目部40302030108矩形母线安装√√50102030200电气设备安装√√60102030202隔离开关安装√√70102030203电流，电压互感器安装√√80102030204避雷器安装√√√√90102030206组合电器（GIS）安装100102030208装配式电容器安装√√四0102050000全站电缆施工√√10102050100电缆管配置及敷设20102050202电缆层内吊架制作及安装√√30302050300电缆敷设√√√40102050303支，吊架上电缆敷设√√√50102050400电缆终端制作及安装工程√60102050401电缆终端制作及安装√70102050500电缆防火与阻燃√√√√80102050502孔洞、关口封堵90102050503盘、柜底部封堵√√五0102060000全站防雷及接地安装√√10102060200接地装置安装20102060201主接地网安装√√√√30102060204设备接地安装40102060205屏柜内接地安装√√√√50102060206户内接地装装置安装六0102080000视频监控及火灾报警系统10102080001视频监控探头安装√√√√20102080002主机安装√√30102080003火灾报警探头安装40102080004温度感应线安装√√ 在推行“标准工艺”施工前，项目部先按照前期策划要求，强化工序质量的过程控制，确保施工质量一次成优。项目开工前，项目部组织相关管理人员，并邀请施工经验丰富的老工人、老师傅一道参与，对“标准工艺”示范项目、工艺创新工序作业人员、机械设备、材料、工艺流程、环境要求、检查方法、质量标准等进行详细二次策划，并形成实施措施。施工作业前，由项目总工、技术员对作业人员进行全员交底。施工过程中，项目部严格按照策划方案监督执行，参与策划的主要人员全过程进行指导和监控。“标准工艺”示范项目及工艺创新工序作业完成后，项目部先组织内部验收，报监理单位组织、业主项目部、设计单位进行检查验收，并进行现场讲评，组织召开样板施工总结会，总结经验，查找不足，分析原因，提出改进的建议。对达不到示范工艺标准的，坚决返工，直到检查验收符合要求为止。项目部整理操作过程关键点的声像资料，并制作形成“标准工艺”的实施工艺视频，组织作业人员进行参观学习，并进行实物观摩，交流施工经验。待作业人员掌握施工工艺、施工方法、质量控制要领后，方可全面铺开施工，确保整个项目的质量和工艺。“标准工艺”（电气部分）主要首件样板制作时间表序号工艺编号首件样板名称制作时间地点10102010100主变压器安装2015年04月20日主变室2GIS室0102030206组合电器（GIS）安装2015年04月24日30102030208装配式电容器安装2015年04月22日电容器室40102020200配电盘（开关柜）安装2015年05月25日主控室50102050401电缆终端制作接线2015年05月18日主控室6.3.2过程控制对施工工艺所涉及到的人员、机械设备、材料、作业方法、作业条件严格按首基样板标准进行控制。 “标准工艺”应用典型流程控制图识别标准工艺标准工艺宣贯成施施施标施立工工工准工作机材工作Q攻C业人具保料质艺作业环关员障量业境小培控控方控组训制制案制首件样板施工样板质量评审加强现场的施工人员教育培训工作，通过总结首件样板施实例，结合工程进展、专业特按标准工艺作业方案进行施工点，分批组织开展“标准工艺”相关知识、首件样板操作流程及工艺标准的培训，提高一线施工人员质量意识和质量保证能力，推动“标准工艺”成果的深化应用。定期组织人员培训，分析在“标准工艺”实施过程中存在的问题，总结经验，改进不足，提高施工工艺质量水平。现场施工机械设备进场后，完善相关的报验工作，施工机械各项管理资料齐全，施工机械操作人员操作人员各类证书齐全有效。在施工过程中，加强对施工机械操作人的安全教育，熟悉相关机械操作规程，施工机械安全技术措施防护到位；计量工器具经标准化计量认证，相关的文件资料齐全。现场施工机械由专人定期进行维修保养，各类记录资料齐全。施工机械在现场采用定置化管理，每日下班前停放标识好的固定位置，各类施工机械的标识齐全。 项目部严把材料采购和进场质量验收关，严格执行材料采购责任制和验收责任制，从根本上杜绝不合格材料混入现场。加强施工过程的巡回检查，及时发现并纠正发生的问题。严格执行质量验收制度，上道工序质量不验收合格，不得进行下一道工序的施工。严格贯彻执行《电力建设工程施工技术管理导则》，所有施工技术措施（方案）、作业指导书必须在施工之前对参加施工的所有人员进行交底，并履行全员签字手续。对于因故未能及时接受交底或漏交底的施工人员应由项目部组织进行二次补交底。交底的同时做好交底记录。施工组织设计是施工现场各级（公司级、项目级、班组级）技术交底的主要内容之一，通过交底讲解应使相关的管理人员和全体施工人员了解并掌握相关部分的内容和要求，保证施工组织设计得以有效的贯彻、实施。无措施和未交底，严禁施工。在施工过程中，严格按照施工作业指导书编写计划，针对施工环节中具体的情况，编写施工技术作业指导书，按规定的流程进行审批，确保施工作业指导书针对性，并对全体施工人员进行施工技术交底。施工过程，项目部相关技术管理人员严格按照施工技术管理要求指导现场施工生产工作，形成完整的施工技术管理文件资料。创造良好的施工现场的作业环境，按照《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建/3）176-2014进行安全风险识别评估，明确必须采取的控制措施。现场的安全文明施工应按照《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3)187-2014实施，做到安全管理制度化、安全设施标准化、现场布置条理化、机料摆放定置化、作业行为规范化、环境影响最小化，营造安全文明施工的良好氛围，创造良好的安全施工环境和作业条件。在现场质量控制方面，严格实行PDCA循环，不断提高施工工艺质量和质量管理水平。针对工艺难点和创新点，开展QC小组活动，研究“标准工艺”应用、改进和创新的管理措施和技术措施，确保工艺改进和创新工作取得成果，确保实现华东区域“标准工艺”示范工地的建设目标。6.4评价与改进针对现场“标准工艺”工作开展情况，项目部进行阶段性过程评价。查找分析示范工地建设和“标准工艺”应用创新工作中存在的不足和问题，研究改进措施和提升工艺质量的方 法，进一步深化和提升“标准工艺”应用与创新工作。项目部要以争创项目管理流动红旗为契机，将“标准工艺”应用与创新工作分解到流动红旗创建中。同时结合质量通病防治工作，进一步强化“标准工艺”应用和创新工作。2011年国网公司提出重点整治的60项质量通病，我们将对其对应的“标准工艺”、施工流程和方法进行分析研究，查找质量通病产生的原因，完善和改进施工流程和方法，确保“标准工艺”质量标准的实现，从而解决质量通病。6、5标准工艺实施效果和成品保护措施主要施工工序工艺标准预期成品图片示例（1）基础（预埋件）中心位移≤5mm，水平度误差≤2mm。（2）本体牢固稳定且与基础吻合。（3）附件齐全，安装正确，功能正常。无渗漏油现象，套管无损伤、裂纹。安装穿芯螺栓应保证两侧螺栓露出长度一致。（4）引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间主变压器安装及对地距离符合规范要求。（5）本体两侧与接地网两处可靠连接。外壳、机构箱及本体的接地牢固，且导通良好。（6）电缆排列整齐、美观固定与防护措施可靠。（7）本体上感温线排列美观。（8）气体继电器宜有防雨罩刺，安装牢固、平整、无变形。（1）设备基础及预埋件的允许偏差：三相共一基础标高≤2mm，每相独立基础时，同相≤2mm，相间≤2mm；相邻间隔基础标高≤5mm；同组间中心线≤1mm，预埋件表面标高，相邻预埋件标高≤2mm，并且高于基础表面≤1～10mm；预埋螺栓中心线≤2mm；室内安装时断路器各组中相与其他设备x、y轴误差≤5mm；220kV及以下室内外设备基础标高误差≤5mm，220kV以上室内外设备基础标高误差≤10mm；室、内外设备基础与y轴线误差≤5mm。（2）组合电器应可靠固定。调整垫片或调整螺栓应用符合产品和规范要求。组合电器（3）电气连接可靠，且接触良好。（4）组合电器及其传动机构的联动正常，无卡阻现象，分、合闸（GIS）安指示正确，辅助开关及电气闭锁动作正确可靠。装（5）支架及接地引线应无锈蚀和损伤，接地应良好。（6）气室隔断标识完整、清晰。（7）电缆及二次接线排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架形式。（8）油漆应完整，相色标识正确。（9）组合电器的外套筒法兰连接处应作可靠跨接或确保法兰间的良好接触。（10）GIS分支母线三相汇流母线连接符合产品及设计要求，并就近接入主接地网。（11）安装伸缩调整装置和温度补偿伸缩调整装置定位合理、正确（根据厂家要求）。 主要施工工序工艺标准预期成品图片示例（1）单层布置的电缆头的制作高度宜一致；多层布置的电缆头高度可以一致，或从里往外逐层降低；同一区域或每类设备的电缆头的制作高度和样式应统一。（2）热缩管应与电缆的直径配套，要求缠绕的聚氯乙烯带颜色统一，缠绕密实、牢固；热缩管电缆头应采用统一长度热缩管加热收电缆终端制作缩而成。及安装（3）电缆的屏蔽层接地方式应满足规范要求。（4）户外铠装电缆钢带应一点接地，接地点可选在端子箱或汇控柜专用接地铜排上。钢带接地应采用单独的接地线引出，其引出位置宜在电缆头下部的某一统一高度。（5）电缆屏蔽线、钢带接地线应分别引出，应在电缆的统一的方向分别引出。（1）基础型钢允许偏差：不直度＜1mm/m，全长不直度＜5mm；水平度＜1mm/m，全长水平度＜5mm。位置误差及不平行度全长＜5mm。（2）基础型钢顶部宜高出抹平地面10mm。（3）屏、柜体底座与基础连接牢固，导通良好，可开启屏门用软铜导线可靠接地。（4）屏、柜面平整，附件齐全，门销开闭灵活，照明装置完好，屏、柜安装屏、柜前后标识齐全、清晰。（5）屏、柜体垂直度误差＜1.5mm/m，相邻两柜顶部水平度误差＜2mm，成列柜顶部水平度误差＜5mm；相邻两柜盘面误差＜1mm，成列柜面盘面误差＜5mm，盘间接缝误差＜2mm。（6）屏、柜的漆层应完整无损伤；所有屏柜外壳采用统一厂家制作，屏柜外形尺寸、颜色、各部件型号统一。（7）屏、柜内母线或继保屏屏顶小母线相间与对地距离符合规范要求（1）屏柜内配线电流回路应采用电压不低于500V的铜芯绝缘导线，其截面面积不应小于2.5mm2；其他回路截面面积不应小于1.5mm2。（2）连接门上的电器等可动部位的导线应采用多股软导线，敷设长度应有适当裕度；线束应有外套。塑料管等加强绝缘层；与电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股；在可动部位两端应用卡子固定。（3）电缆排列整齐，编号清晰，无交叉，固定牢固，不得使所接的端子排受到机械应力。二次回路接线（4）芯线按垂直或水平有规律地配置，排列整齐、清晰、美观，回路编号正确，绝缘良好，无损伤。芯线绑扎扎带头间距统一、美观。（5）强、弱电回路，双重化回路，交直流回路不应使用同一根电缆，并应分别成束分开排列。（6）二次回路接地端应接至专用接地铜排。（7）直线型接线方式应保证直线段水平，间距一致；S形接线方式应保证S弯弧度一致。（8）芯线号码管长度一致，字体向外。（9）电缆挂牌固定牢固，悬挂整齐。'
