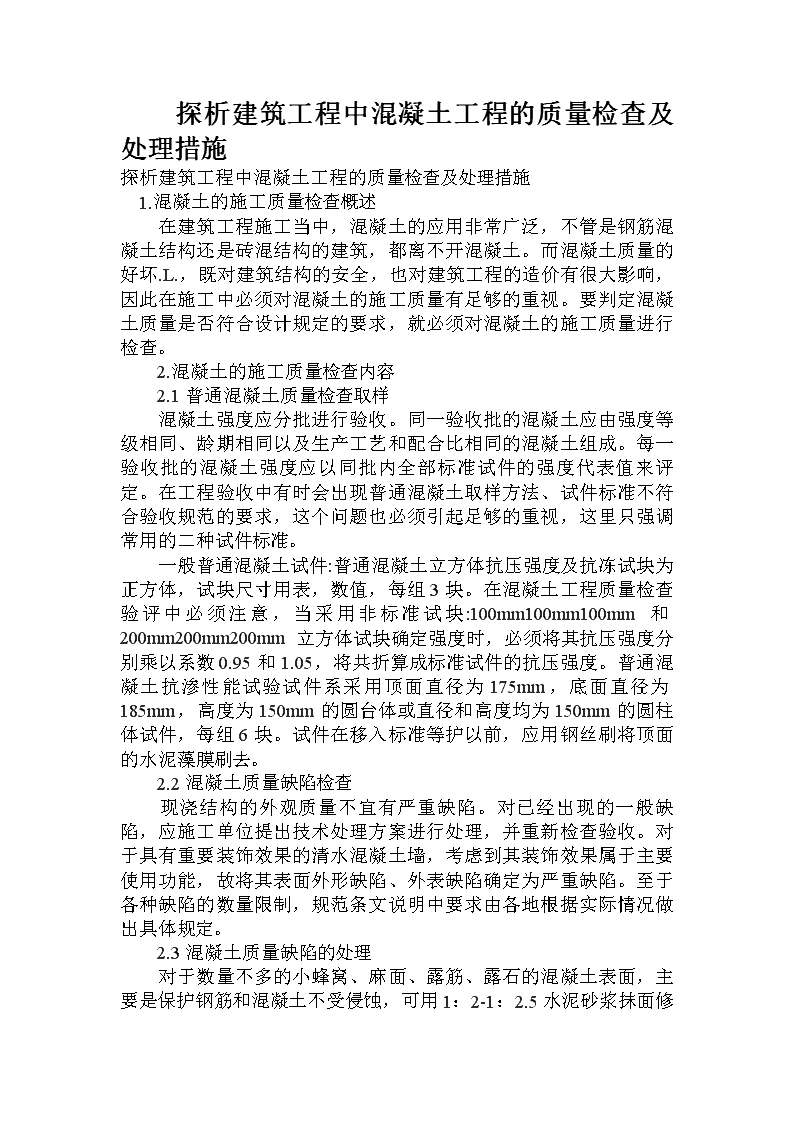

探析建筑工程中混凝土工程的质量检查及处理措施

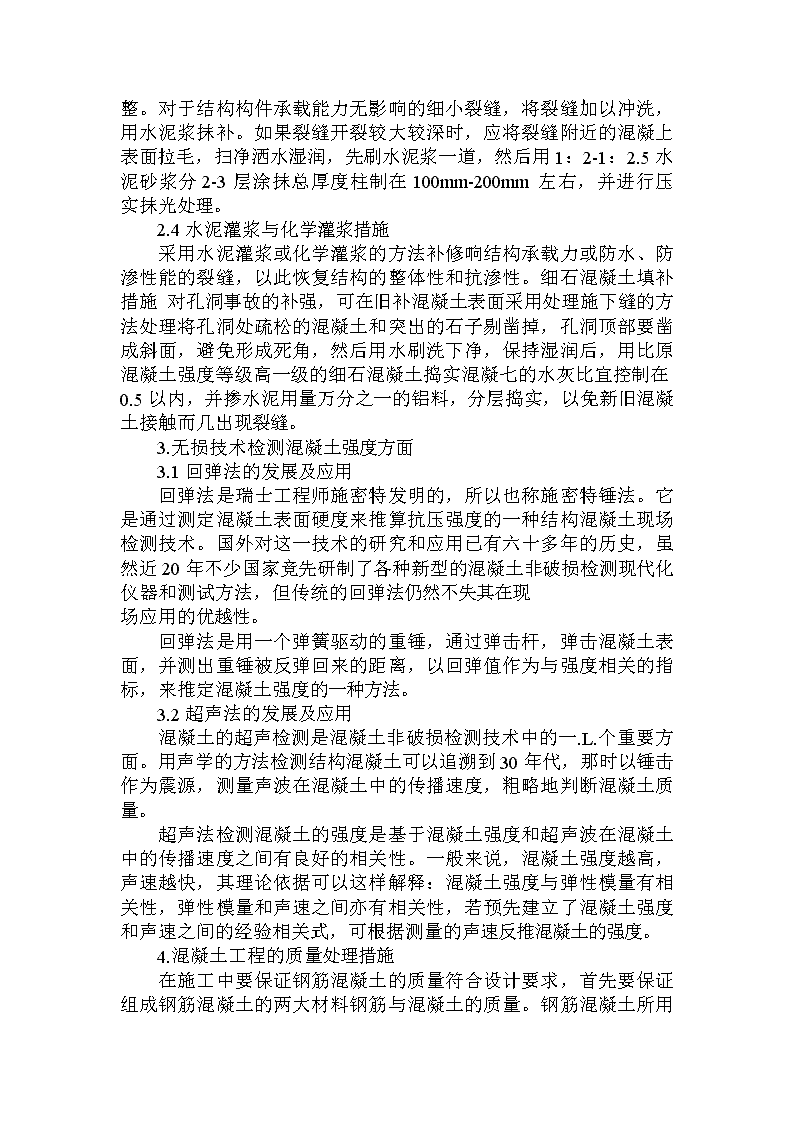

'　　探析建筑工程中混凝土工程的质量检查及处理措施探析建筑工程中混凝土工程的质量检查及处理措施　1.混凝土的施工质量检查概述　　在建筑工程施工当中，混凝土的应用非常广泛，不管是钢筋混凝土结构还是砖混结构的建筑，都离不开混凝土。而混凝土质量的好坏.L.，既对建筑结构的安全，也对建筑工程的造价有很大影响，因此在施工中必须对混凝土的施工质量有足够的重视。要判定混凝土质量是否符合设计规定的要求，就必须对混凝土的施工质量进行检查。　　2.混凝土的施工质量检查内容　　2.1普通混凝土质量检查取样　　混凝土强度应分批进行验收。同一验收批的混凝土应由强度等级相同、龄期相同以及生产工艺和配合比相同的混凝土组成。每一验收批的混凝土强度应以同批内全部标准试件的强度代表值来评定。在工程验收中有时会出现普通混凝土取样方法、试件标准不符合验收规范的要求，这个问题也必须引起足够的重视，这里只强调常用的二种试件标准。　　一般普通混凝土试件:普通混凝土立方体抗压强度及抗冻试块为正方体，试块尺寸用表，数值，每组3块。在混凝土工程质量检查验评中必须注意，当采用非标准试块:100mm100mm100mm和200mm200mm200mm立方体试块确定强度时，必须将其抗压强度分别乘以系数0.95和1.05，将共折算成标准试件的抗压强度。普通混凝土抗渗性能试验试件系采用顶面直径为175mm，底面直径为185mm，高度为150mm的圆台体或直径和高度均为150mm的圆柱体试件，每组6块。试件在移入标准等护以前，应用钢丝刷将顶面的水泥藻膜刷去。　　2.2混凝土质量缺陷检查　　现浇结构的外观质量不宜有严重缺陷。对已经出现的一般缺陷，应施工单位提出技术处理方案进行处理，并重新检查验收。对于具有重要装饰效果的清水混凝土墙，考虑到其装饰效果属于主要使用功能，故将其表面外形缺陷、外表缺陷确定为严重缺陷。至于各种缺陷的数量限制，规范条文说明中要求由各地根据实际情况做出具体规定。　　2.3混凝土质量缺陷的处理 　　对于数量不多的小蜂窝、麻面、露筋、露石的混凝土表面，主要是保护钢筋和混凝土不受侵蚀，可用1：2-1：2.5水泥砂浆抹面修整。对于结构构件承载能力无影响的细小裂缝，将裂缝加以冲洗，用水泥浆抹补。如果裂缝开裂较大较深时，应将裂缝附近的混凝上表面拉毛，扫净洒水湿润，先刷水泥浆一道，然后用1：2-1：2.5水泥砂浆分2-3层涂抹总厚度柱制在100mm-200mm左右，并进行压实抹光处理。　　2.4水泥灌浆与化学灌浆措施　　采用水泥灌浆或化学灌浆的方法补修响结构承载力或防水、防渗性能的裂缝，以此恢复结构的整体性和抗渗性。细石混凝土填补措施对孔洞事故的补强，可在旧补混凝土表面采用处理施下缝的方法处理将孔洞处疏松的混凝土和突出的石子剔凿掉，孔洞顶部要凿成斜面，避免形成死角，然后用水刷洗下净，保持湿润后，用比原混凝土强度等级高一级的细石混凝土捣实混凝七的水灰比宜控制在0.5以内，并掺水泥用量万分之一的铝料，分层捣实，以免新旧混凝土接触而几出现裂缝。　　3.无损技术检测混凝土强度方面　　3.1回弹法的发展及应用　　回弹法是瑞士工程师施密特发明的，所以也称施密特锤法。它是通过测定混凝土表面硬度来推算抗压强度的一种结构混凝土现场检测技术。国外对这一技术的研究和应用已有六十多年的历史，虽然近20年不少国家竞先研制了各种新型的混凝土非破损检测现代化仪器和测试方法，但传统的回弹法仍然不失其在现场应用的优越性。　　回弹法是用一个弹簧驱动的重锤，通过弹击杆，弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，来推定混凝土强度的一种方法。　　3.2超声法的发展及应用　　混凝土的超声检测是混凝土非破损检测技术中的一.L.个重要方面。用声学的方法检测结构混凝土可以追溯到30年代，那时以锤击作为震源，测量声波在混凝土中的传播速度，粗略地判断混凝土质量。　　超声法检测混凝土的强度是基于混凝土强度和超声波在混凝土中的传播速度之间有良好的相关性。一般来说，混凝土强度越高，声速越快，其理论依据可以这样解释：混凝土强度与弹性模量有相关性，弹性模量和声速之间亦有相关性，若预先建立了混凝土强度和声速之间的经验相关式，可根据测量的声速反推混凝土的强度。　　4.混凝土工程的质量处理措施 　　在施工中要保证钢筋混凝土的质量符合设计要求，首先要保证组成钢筋混凝土的两大材料钢筋与混凝土的质量。钢筋混凝土所用的钢筋，根据我国现行混凝土结构设计规范的规定分为四类，即1级钢筋、2级钢筋、3级钢筋和低碳冷拔钢丝。其中1级钢筋和低碳冷拔钢丝属于低碳钢材，外表为光面。2级钢筋与3级钢筋属于低合金钢材，外表为变形的，即为月牙形或螺纹形。钢筋混凝土结构在受拉区的钢筋应力达到30-40N/m㎡,混凝土即出现开裂。混凝土的极限拉应变值为0.0001-0.00015，当钢筋应力达到混凝土结构设计规范的允许值0.2-0.3㎜，所以普通混凝土结构中不能用高强度钢材。钢筋是钢筋混凝土结构中受力的重要材料，钢筋的检验内容，除在进场需对出厂证明书、标志和外观进行检查外，并应按国家有关标准的规定，抽取试样作力学性能校验，合格之后方可使用。如在加工过程中发现钢筋有裂缝、脆断、焊接性能不良等现象，尚应进行化学成分检验或其它专项检验。钢筋在砼结构中应用的主要性能有：屈服强度、极限强度、弹性模量、冲击韧性、塑性性能、化学成分、焊接性能、疲劳性能以及粘结性能等，其中最主要的是力学性能。钢筋在低温下的力学性能与在常温下不同。温度降低，强度提高，塑性或韧性降低，脆性增大。这种现象称为金属的冷脆倾向。混凝土是另一种组成钢筋砼的重要材料，对砼的基本要求是在砼硬化前应具有良好的和易性，使之能顺利的运输、浇筑，从而获得密实的、匀质的砼结构，而硬化后的砼应具有必要的强度和耐久性指标，以能承担设计所要求的荷载和环境条件对它的侵蚀作用。　　5.结束语　　钢筋混凝土是由钢筋和混凝土两种材料结合成一体的结构材料。在钢筋混凝土结构中，由于钢筋与混凝土之间存在着足够的粘结力，这种粘结力，能保持到结构破坏时仍然不被破坏，因此，它在建筑施工中广泛的应用着，作为一种建筑材料，都有它的优缺点，设计与施工人员针对这一点，应充分利用其优点，克服或消除其缺点，使钢筋混凝土结构，在我国现代经济建设事业中发挥更大的作用。　　【'
