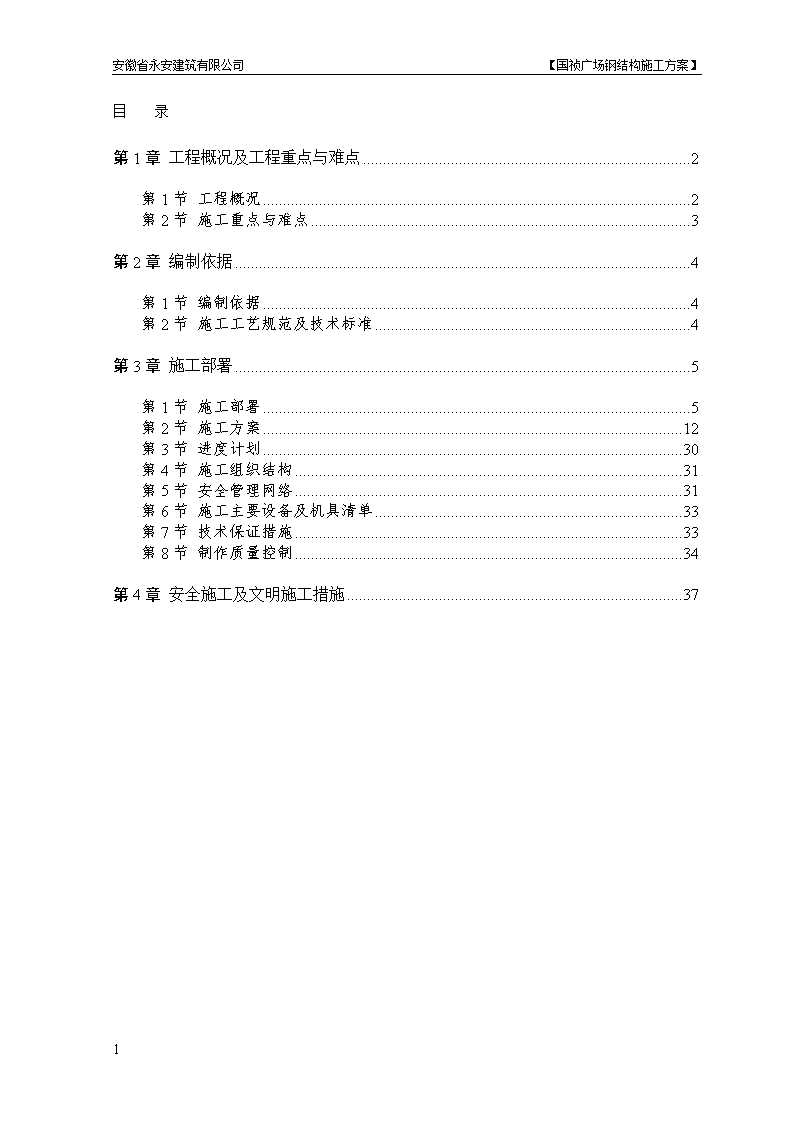

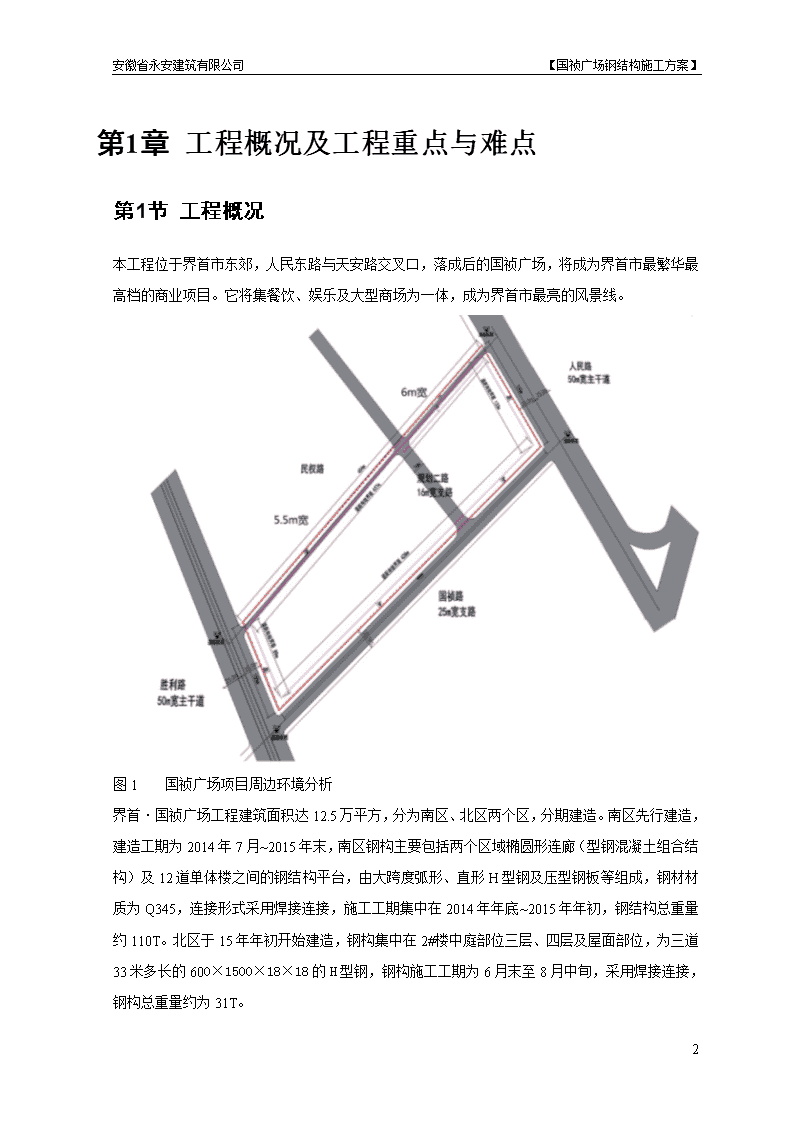

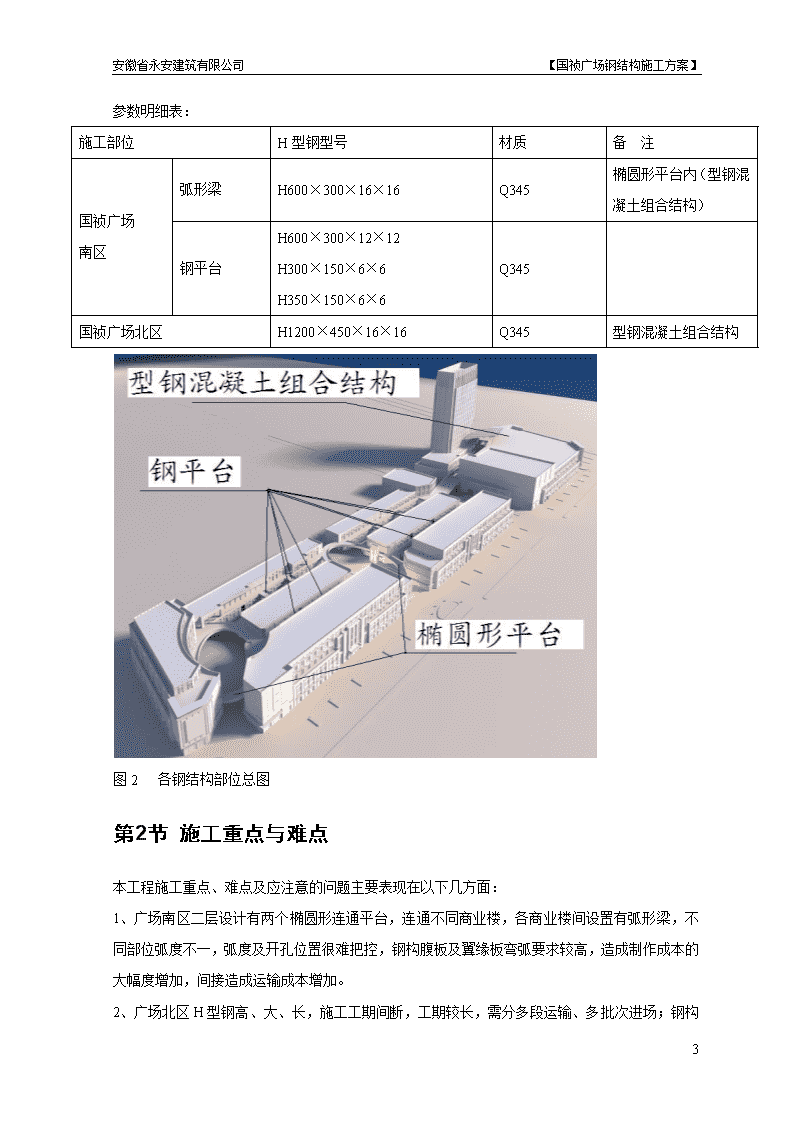

'安徽省永安建筑有限公司【国祯广场钢结构施工方案】目录第1章工程概况及工程重点与难点2第1节工程概况2第2节施工重点与难点3第2章编制依据4第1节编制依据4第2节施工工艺规范及技术标准4第3章施工部署5第1节施工部署5第2节施工方案12第3节进度计划30第4节施工组织结构31第5节安全管理网络31第6节施工主要设备及机具清单33第7节技术保证措施33第8节制作质量控制34第4章安全施工及文明施工措施371 安徽省永安建筑有限公司【国祯广场钢结构施工方案】第1章工程概况及工程重点与难点第1节工程概况本工程位于界首市东郊，人民东路与天安路交叉口，落成后的国祯广场，将成为界首市最繁华最高档的商业项目。它将集餐饮、娱乐及大型商场为一体，成为界首市最亮的风景线。图1国祯广场项目周边环境分析界首·国祯广场工程建筑面积达12.5万平方，分为南区、北区两个区，分期建造。南区先行建造，建造工期为2014年7月~2015年末，南区钢构主要包括两个区域椭圆形连廊（型钢混凝土组合结构）及12道单体楼之间的钢结构平台，由大跨度弧形、直形H型钢及压型钢板等组成，钢材材质为Q345，连接形式采用焊接连接，施工工期集中在2014年年底~2015年年初，钢结构总重量约110T。北区于15年年初开始建造，钢构集中在2#楼中庭部位三层、四层及屋面部位，为三道33米多长的600×1500×18×18的H型钢，钢构施工工期为6月末至8月中旬，采用焊接连接，钢构总重量约为31T。39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】参数明细表：施工部位H型钢型号材质备注国祯广场南区弧形梁H600×300×16×16Q345椭圆形平台内（型钢混凝土组合结构）钢平台H600×300×12×12H300×150×6×6H350×150×6×6Q345国祯广场北区H1200×450×16×16Q345型钢混凝土组合结构图2各钢结构部位总图第1节施工重点与难点本工程施工重点、难点及应注意的问题主要表现在以下几方面：1、广场南区二层设计有两个椭圆形连通平台，连通不同商业楼，各商业楼间设置有弧形梁，不同部位弧度不一，弧度及开孔位置很难把控，钢构腹板及翼缘板弯弧要求较高，造成制作成本的大幅度增加，间接造成运输成本增加。2、广场北区H型钢高、大、长，施工工期间断，工期较长，需分多段运输、多批次进场；39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】钢构进场，因场地的局限性，受高压线及使用位置的限制，需拆除15m左右的围挡，并平整场地，铺设砖渣设置专用道路。3、广场北区钢构焊接焊缝要求较高，一级焊缝，炭包焊焊接，对施工安装人员的要求较高；4、广场北区钢构吊装难度较大，单道钢构重量即达10T，超出塔吊吊装范围，需动用汽车吊吊装；汽车吊吊装位置需设置在2区地下室顶板上，吊车自重达45T左右，车库顶板承载力不足，下部需进行加固处理，并进行荷载验算；因汽车吊支设位置至钢构安装位置水平距离较远，对汽车吊吊装重量要求增大，需进行验证，并试吊。除吊机加大外，为防止车库顶板集中荷载较大，下部铺设钢板进行荷载分摊。第1章编制依据第1节编制依据1、建设单位提供的招标文件及图纸。2、工程地理位置、交通和现场踏勘情况。第2节施工工艺规范及技术标准本项目的施工工艺规范及技术标准编制依据主要有：1、《钢结构设计规范》（GB50017-2014）2、《建筑结构荷载规范》（GB5009-2012）3、《建筑抗震设计规范》（GB50011-2010）4、《建筑地基基础设计规范》（GB50007-2011）5、《钢结构工程施工质量验收规范》（GB50205-2012）6、《型钢混凝土组合结构技术规程》（JGJ138-2001）7、《建筑机械使用安全技术规程》（JGJ33-2012）8、《钢结构焊接规范》（GB50661-2011）9、《建筑施工高空作业安全技术规范》（JGJ80-1991）10、《涂装前钢材表面锈蚀等级和除锈等级》11、《钢结构防火涂料应用技术规程》（CECS24-1990）39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】12、《钢焊缝手工超声波探伤方法及探伤结果分级》（GB/T11345-1989）13、《压型金属板设计施工规程》（YBJ216-88）14、各种型号汽车起重机起重能力参数表未详事宜，均按中华人民共和国现行有关法规及标准执行。第1章施工部署第1节施工部署一、钢结构施工内容钢结构施工包括图纸深化设计、工厂加工、出厂运输及到场安装四个方面的内容，不同类型、不同部位的钢构施工内容有差异，侧重点也不同：1、弧形型钢混凝土组合结构施工：现场弧形梁定位点复测采集数据拟合弧度微调，CAD成图安装方案讨论深化设计（含开孔）下料切割弧度试弯、矫正、编号焊接成型、校正试拼装出厂、运输、进场现场预拼装焊接吊装调整检测。深化设计图（由合肥长青钢构公司设计、出图）：39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】图3柱内预埋用H型钢深化设计图39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】图410#楼内弧用弧形梁局部细分图图56#楼开孔具体位置细化图39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1、钢走廊：现场尺寸及标高复测主、次梁焊接成型、抛射除锈开槽、开孔、油漆、试拼装运输、进场预拼装焊接、检测、补漆吊装、螺栓连接压型钢板安装、剪力钉焊接、端板安装安装钢筋、预埋件混凝土浇筑。钢走廊简图：图6图739 安徽省永安建筑有限公司【国祯广场钢结构施工方案】图8图939 安徽省永安建筑有限公司【国祯广场钢结构施工方案】图101、北区2#楼型钢混凝土梁安装方案探讨图纸深化设计工厂加工围挡拆除临时道路铺设顶板加固运输、进场现场焊接吊装调整、钢筋安装混凝土浇筑。北区2#楼：39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】图11现场平面布置图图12钢构深化图39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1、技术重点分析：（1）、本工程重点：1）、弧形H型钢加工制作，切割下料精度及尺寸形状精度要求较高，是弧形H型钢加工的关键，也是本工程的重点；2）、北区H型钢长度达33米以上，自重达10T，北区4#塔吊为QTZ40塔吊，最大幅度额定起重量为0.8T，最大起重量为4T，考虑0.8的安全系数，如使用塔吊吊送，拆分在7段左右，每段5m左右，严重影响钢构的整体受力能力；（2）、针对本工程钢结构制作重点的技术措施：1）、圆弧分割长度不宜过大也不宜过小，过大对加工机械的要求太高，过小将产生太多废料；需试拼装确定拼接体位，建议使用CAD成图提高成品精度，尽量减少废料。2）、北区型钢分割量不超过3段，焊接连接，现场使用汽车吊吊装；焊接点采用CO2气体保护焊焊接，减少焊接变形，保证焊接质量达到一级焊缝的标准。第1节施工方案1.广场北区2#楼钢构吊装方案1）、三层结构面的吊装（1）、三层H型钢单件重量10t、长度33.341m；（2）、计划那个一台25t汽车吊及一台100t汽车吊，架在2区地下车库顶板上吊装；39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】（3）、简化设计如下：钢梁位置至外架距离为11m；钢梁离地高度不低于11.5m；钢梁33.341m，吊装超出安装面高度取18m；外架超出工作面按2m计算，得结论为：吊装半径不小于13m，吊臂长度不小于34.375m，吊装重量不小于10t。汽车吊主要参数如下：1.80吨汽车起重机起重性能表(一)主臂起重性能表工作半径(m)吊臂长度(支腿全伸)吊臂长度(不伸支腿)39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】12.0m18.0m24.0m30.0m36.0m40.0m44.0m12.0m2.580.045.015.03.080.045.035.015.03.580.045.035.015.04.070.045.035.011.74.562.045.035.027.09.55.056.040.032.027.08.05.550.037.029.227.022.06.86.045.034.327.225.022.05.86.539.431.525.323.222.018.05.07.035.629.123.721.520.318.04.38.027.825.421.018.817.715.712.03.29.520.820.817.815.714.613.212.02.010.019.219.217.015.013.812.611.41.711.016.515.613.512.411.410.411.814.714.712.611.410.69.712.014.214.212.411.210.49.513.012.512.511.310.29.38.814.610.010.010.09.08.57.815.09.49.49.48.78.27.616.08.18.18.17.77.117.86.26.26.26.86.320.04.54.54.55.15.622.03.43.44.04.423.03.03.03.53.926.01.72.22.627.01.92.228.01.61.930.01.01.331.01.139 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1. 120吨汽车起重机起重性能表39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1.120吨汽车起重机起重性能表工作半径(m)            主臂长度(m)12.612.616.620.624.528.532.536.540.544.548.552.556.031201113.510710292495948881694.58682756657976706251666666255494075656554944.5383223.6848.54847444038.53222.120.194241.540.54036.532.529.821.319.915.8103736.535.535.533.530.527.921.319.715.814.912.61229.12828.927.826.224.521.318.715.814.511.81424.822.723.522.522.521.618.916.81513.311.11618.319.418.41919.116.915.113.612.210.31815.815.815.216.816.31513.512.311.19.62013.213.814.114.213.412.211.110.28.92211.512.412.212.111.710.910.19.48.32410.710.510.4109.99.28.67.7269.39.298.58.68.387.228887.37.47.67.46.73077.26.56.36.56.96.332 6.365.666.15.8345.55.65.25.65.35.2365.14.85.14.54.5384.74.54.443.9404.243.53.7423.93.63.23.5443.22.82.7462.62.42.74822501.71.7521.4541.2罗列可能性如下：39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】型号工作半径主臂长度80T：13m36m；100T：16m36.8m；120T：……筛选结构：最低选用标准为100t汽车吊，工作半径为16m，主臂长度为36.8m。2）、四层结构面的吊装39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】（1）、四层H型钢单件重量10t、长度33.341m；（2）、计划那个一台25t汽车吊及一台120t汽车吊，架在2区地下车库顶板上吊装；（3）、简化设计如下：钢梁位置至外架距离为11m；钢梁离地高度不低于16.9m；钢梁33.341m，吊装超出安装面高度取18m；外架超出工作面按2m计算，得结论为：吊装半径不小于13m，吊臂长度不小于39.457m，吊装重量不小于10t。汽车吊主要参数如下：39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1. 100吨汽车起重机起重性能表39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1.120吨汽车起重机起重性能表工作半径(m)            主臂长度(m)12.612.616.620.624.528.532.536.540.544.548.552.556.031201113.510710292495948881694.58682756657976706251666666255494075656554944.5383223.6848.54847444038.53222.120.194241.540.54036.532.529.821.319.915.8103736.535.535.533.530.527.921.319.715.814.912.61229.12828.927.826.224.521.318.715.814.511.81424.822.723.522.522.521.618.916.81513.311.11618.319.418.41919.116.915.113.612.210.31815.815.815.216.816.31513.512.311.19.62013.213.814.114.213.412.211.110.28.92211.512.412.212.111.710.910.19.48.32410.710.510.4109.99.28.67.7269.39.298.58.68.387.228887.37.47.67.46.73077.26.56.36.56.96.332 6.365.666.15.8345.55.65.25.65.35.2365.14.85.14.54.5384.74.54.443.9404.243.53.7423.93.63.23.5443.22.82.7462.62.42.74822501.71.7521.4541.239 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1.150吨汽车起重机性能表(一)主臂360°75%起重性能工作半径(m)吊臂长度(m)13.917.721.325.028.732.336.039.643.152.83.01403.6126.965.264.44.0122.965.163.74.5108.965.163.956.55.099.865.161.455.46.080.365.056.651.746.640.87.068.962.053.347.243.937.833.131.58.058.757.148.144.630.034.431.930.29.049.449.244.941.235.831.929.827.227.010.042.041.941.635.733.829.527.225.424.812.029.829.829.227.724.623.321.821.317.614.021.621.621.621.621.420.419.517.416.016.016.316.316.316.316.316.315.213.718.012.612.612.612.612.612.612.612.219.09.79.79.79.79.79.710.723.06.76.76.76.76.79.126.04.64.64.64.64.66.829.03.03.03.03.04.535.01.71.71.73.038.00.50.51.841.00.9(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)罗列可能性如下：型号工作半径主臂长度100T：14m45m；120T：23.619m40.5m；150T：……筛选结构：39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】最低选用标准为120t汽车吊，工作半径为23.619m，主臂长度为40.5m。3）、屋面层结构面的吊装（1）、屋面层H型钢单件重量10t、长度33.341m；（2）、计划那个一台25t汽车吊及一台t汽车吊，架在2区地下车库顶板上吊装；（3）、简化设计如下：39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】钢梁位置至外架距离为11m；钢梁离地高度不低于22.3m；钢梁33.341m，吊装超出安装面高度取18m；外架超出工作面按2m计算，得结论为：吊装半径不小于13m，吊臂长度不小于47.093m，吊装重量不小于10t。汽车吊主要参数如下：1.120吨汽车起重机起重性能表工作半径(m)            主臂长度(m)12.612.616.620.624.528.532.536.540.544.548.552.556.031201113.510710292495948881694.58682756657976706251666666255494039 安徽省永安建筑有限公司【国祯广场钢结构施工方案】75656554944.5383223.6848.54847444038.53222.120.194241.540.54036.532.529.821.319.915.8103736.535.535.533.530.527.921.319.715.814.912.61229.12828.927.826.224.521.318.715.814.511.81424.822.723.522.522.521.618.916.81513.311.11618.319.418.41919.116.915.113.612.210.31815.815.815.216.816.31513.512.311.19.62013.213.814.114.213.412.211.110.28.92211.512.412.212.111.710.910.19.48.32410.710.510.4109.99.28.67.7269.39.298.58.68.387.228887.37.47.67.46.73077.26.56.36.56.96.332 6.365.666.15.8345.55.65.25.65.35.2365.14.85.14.54.5384.74.54.443.9404.243.53.7423.93.63.23.5443.22.82.7462.62.42.74822501.71.7521.4541.21.160吨汽车起重机性能表39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】罗列可能性如下：型号工作半径主臂长度120T：22m48.5m；160T：30m48.9m；180T：……筛选结构：最低选用标准为160t汽车吊，工作半径为30m，主臂长度为48.651m，吊装重量为11t。39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】1.吊装场地和吊车移动路线处理1）、场地加固区域按图11现场平面布置图中划定的范围，吊装区域的荷载大小不低于吊车及钢梁自重的总和；2）、在正式吊装之前要求进行试吊。吊车先使构件离开地面200mm静置5min，以便认真检查承压地面、吊点位置、吊索连接等各个受力部位的实际状况，并确认无误后方可开始吊装工作。3）、在吊装工程确定后，还需要在施工现场对吊装场地划分与现场构件预制和拼装专业人员进行细致沟通。2.吊装工程主要步骤1）、吊车作业位置和吊车行车路线及作业区域场地平整处理、车库顶板加固；2）、吊车进场、现场组车及试运行，并具备其吊装条件；3）、吊装索具拴挂、调整、试吊；4）、吊装前的安全质量检查及确认；5）、钢梁吊装就位；6）、吊车现场拆除和撤离；7）、吊装工程完成。3.地下车库加固方案1）、参数：（1）、160t汽车吊自重：70.9t；（2）、钢梁自重：10t；（3）、汽车吊设2个支撑底座：400×400mm；39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】（4）、2区顶板厚度300mm，以160t汽车吊计算，前轮着地宽度及长度为0.3×0.2m，后轮着地宽度及长度0.6×0.2m，自重70.9t，694.82KN，前后共计12个轮子，6个前轮，8个后轮，前后轮重力分配如下：前轮重力为694.82×0.4/6=46.32KN，后轮重力为694.82×0.6/8=52.11KN。考虑汽车轮压在混凝土中压力扩散的影响，根据《城市供热管网结构设计规范》中相关内容，汽车轮压在混凝土中的扩散角为45°。因此取汽车吊车轮压在混凝土中扩散角45°进行计算；车库顶板行车荷载最低，荷载为：52.11/（1.2×0.8）=54.28KN/m2≥41KN/m2；最高：70.9×9.8×0.4/（1×1×2）=138.964KN/m2≥41KN/m2；（70.9+10）×9.8×0.6/（8×1.2×0.8）=61.94KN/m2≥41KN/m2。故：2区车库顶板承载力不能满足行车及吊装要求，需进行加固。（6）、行车道部位车库顶板加固验算：考虑本工程结构板在达到结构设计强度100%后能承受41 KN/m2的荷载，考虑90%的安全系数，则行车部位车库顶板仍需承受19.31KN/m2，加固用立杆搭设高度为3.6m，立杆纵距b=0.6m，立杆横距L=0.6m，立杆步距：1.8m。纵向支撑钢管的计算纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩W=5.08cm3；截面惯性矩I=12.19cm4；39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】（1）荷载的计算：1)钢筋混凝土板自重(kN/m)：q11=25.000×0.600×0.300=4.500kN/m2)模板的自重线荷载(kN/m)：q12=0.350×0.600=0.210kN/m3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值q2=(19.310+2.000)×0.300=6.393kN/m静荷载q1=1.2×4.5+1.2×0.21=5.652kN/m活荷载q2=1.4×6.393=8.95kN/mq=5.652+8.95=14.602kN/m（2）抗弯强度计算最大弯矩M=0.1ql2=0.1×14.602×0.6×0.6=0.526kN.m最大剪力Q=0.6×0.600×14.602=5.257kN最大支座力N=1.1×0.600×14.602=9.637kN抗弯计算强度f=0.526×106/5080.0=10.354N/mm2纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求!（3）挠度计算三跨连续梁均布荷载作用下的最大挠度V=0.677×14.602×600.04/(100×2.06×105×121900.0)=0.51mm纵向钢管的最大挠度小于500.0/150与10mm,满足要求!39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】第1节进度计划39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】第1节施工组织结构工程项目部钢结构制造负责人技术负责人钢结构安装负责人钢结构制造施工员钢结构安装施工员彩钢压型板施工员钢结构制造质检员钢结构安装质检员彩钢压型板质检员材料员预算员安全员项目经理本工程钢结构施工严格按照项目法施工，建立以项目经理为首的领导班子，其组织形式为：第2节安全管理网络安全管理网络公司质安部项目经理部专职安全员39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】瓦工班组钢结构班组安装工班组水电班后勤木工班组真履行投标书中所作承诺，立即调集我公司一批有资质、有专业技术水平、有组织管理能力、善于指挥且主持过类似大型工程项目的人员组建一支精干高效的施工管理班子进驻现场，同时立即调集我公司自有的、性能状态良好的施工机具进驻现场，立即组织人员进场搭设生产、生活等施工营地。我们承诺我公司参加本工程施工的人员和机具设备的动员周期为2天，并承诺我们将本着满足业主、监理工程师的要求为原则，签订并严格遵守合同协议书，在现场具备开工条件后，立即开始进行土方等项目的施工。组织项目部全体人员到有关部门进行安全教育、培训、考试合格后办理有关进场手续。要求统一着装，挂牌上岗作业。39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】第1节施工主要设备及机具清单根据提供的主要大功率电器设备有：主要大功率电器设备一览表序号设备名称规格功率×台数合计功率系数1CO2焊机X-500PS36KW×4144KWK12支流焊机AX-500-726KW×4104KWK13空压机0.95m37.5KW×430KWK24小型配具50KW50KWK1坚决执行”三不放过“和一票否决制度精心组织、精心施工，确保工程质量达到优良。建立以公司总工程师为首的质量管理体系，全面控制施工项目的工程质量。为了充分发挥质量管理体系的作用，保证工程量优良，协调公司部门与项目经理部的关系，成立公司领导、项目有关人员参加的本工程施工质量控制小组，参与质量程序的控制。第2节技术保证措施一、施工前，技术负责人组织工长、内业、质安员认真学习有关规范，施工工艺及操作规程，熟悉图纸，做好图纸会审工作，有针对性的编制施工组织设计。二、针对该工程的卫生间、顶面墙面等施工难点，建立QC小组，制定详细的施工质量程序控制图（见下图），严格按卡施工，确保工程质量。三、严格按图施工。凡因施工或业主要求变更的，必须办理设计变更通知或核定单，经设计单位同意后，才能施工。四、严格技术复核制度。轴线、标高测量员施测后，应由工长、质量员复核无误后，才能在建筑物上作出标记。隐蔽工程应由质检站、设计院、业主共同检查合格签字后，才能进入下一道工序。39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】五、技术负责人要经常检查各种记录、报告，发现问题及时处理。内业员要整理好各种资料，工长作好施工日记，现场施工管理和各种施工技术资料全部采用计算机管理。七、最大限度地提高施工机械化程度，加大科技含量，发挥公司的技术优势，充分利用新工艺新技术和新材料，选用先进、合理、经济的施工方案，提高施工的科技水平，确保多、快、好、省地完成业主交给的施工任务。第1节制作质量控制制作质量控制钢结构的加工质量直接影响到整个工程的施工质量进度，为安全、优质、高速地完成本工程的钢结构施工任务，我方将对制作，重点在质量与进度上进行控制，并指定具有丰富实践经验的钢结构施工技术人员专门进行构件质量监督与检验，避免不合格的构件运至安装施工现场，造成整个钢结构工程施工的被动局面；另外我们将实行“三检制”，即：制作组自检→专业人员复检→制作成品最终验收（并由监理认可），层层把关，使不合格构件消除在地面，从根本上保证钢结构的施工进度与质量。钢结构检验标准如下表（一）、（二）、（三）表（一）钢梁、支撑、檩条构件制作的允许偏差和检验方法项次项目允许偏差（）检验方法1构件长度±3.0钢尺检查2焊接Ｈ型钢截面高度结合部位±2.0其它部位±3.03焊接Ｈ型钢截面宽度±3.04构件两端最外侧安装孔距±3.05构件两端安装孔距±3.06同组螺栓相邻两孔距钢尺检查±1.0任意两孔距±1.57构件挠曲矢高L/1000且不大于10.0用拉线和钢尺检查注：L为构件长度。39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】表（二）钢梁端部铣平的允许偏差和检验方法项次项目允许偏差（）检验方法1两端铣平时构件长度±2.0用钢尺检查2铣平面的平直度0.3用直尺和塞尺检查3铣平面的倾斜度(正切值)L/1500用直角尺和塞尺检查4表面粗糙度0.03用样板检查表（三）钢梁的允许偏差和检验方法项次项目允许偏差()检验方法1梁跨度端部刀板封头-5.0，+0用钢尺检查其它形式±L/2500且不大于10.02截面高度H≤400400≤H<800H>800±2.0钢尺检查±H/200±4.03端部高度H≤2±2.0H>2±3.04起拱度设计未要求起拱+L/2000且不小于3.0用拉线和钢尺检查设计要求起拱±L/5005侧弯矢高L/2000且不大于10.0用拉线和钢尺检查6扭曲h/250且不大于10.0用拉线、吊线和钢尺检查7腹板局部平直度t>143L//1000用1直尺和塞尺检查t<142L//100039 安徽省永安建筑有限公司【国祯广场钢结构施工方案】8翼缘板倾斜度2.0用直角尺和钢尺检查9上翼缘板与轨道接触面平直度1.0用1直尺、200直尺和塞尺检查39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】第1章安全施工及文明施工措施1.安全管理制度安全管理制度安全生产责任制以《中华人民共和国建筑法》、《建筑施工安全检查标准》及《建筑安装工程安全技术规程》等法律、法规为依据，实施安全生产管理。建立、健全项目部各部门的安全生产责任制，做到“谁负责生产、谁负责安全”，安全责任到人。施工技术人员，必须熟悉本工程概况，具有一定的专业技术水平和施工经验，在施工管理过程中，牢固树立“安全第一，预防为主”的思想，严格执行国家颁布的“一标准、三规范”的原则。经济承包合同中要有明确的安全生产指标和包括奖励惩办法在内的保证措施，项目部要层层签订安全生产指标分解的责任书。安全教育制度（1）新工人（含合同工、外包工、实习生等）进场操作必须进行公司、项目部和班组的三级安全教育。（2）各特殊工种作业人员，经本工种安全技术培训，考试合格方可持证上岗。操作证必须按期复审，不得过期使用。（3）开展经常性的安全教育，不断提高职工安全生产意识和自我保护能力。（4）职工变换工作岗位，必须进行新工种的安全技术教育。（5）职工应该熟练掌握本工种的操作技能，熟悉本工种的安全技术操作规程：坚持每天班前安全教育并做好记录。安全生产检查（1）成立以项目经理为组长，专职安全员及有关人员参加的安全生产领导小组，定期（每半月一次）或不定期进行安全生产检查，并做好记录。（2）对公司、项目部安全生产检查查出的隐患，要制订相应措施，定人、定时限期整改。工伤事故处理按照国家有关事故调查处理程序的规定进行调查处理，认真做好“三不放过”工作，建立事故档案。39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】安全生产指标因工死亡：零；因工重伤：零；工伤事故频率：1.8‰以下；重大机械事故率：零。安全保障体系详见安全生产管理网络图。安全生产标识宣传牌（1）“五牌一图”：施工现场必须（2）施工工地必须有安全生产宣传牌。重要部位、危险区域及人行通道口设置醒目的安全警示牌。场动用明火，必须要有审批手续，并采取相应的灭火措施。针对高温、梅雨和冬季等不同季节的施工特点，有针对性采取相应的安全预防措施。1.用电安全措施支线架设由技术部门按《施工现场临时用电安全技术规范》要求编制现场临用电施工组织设计。对配电箱的电缆线应有套管，电线进出不混乱。大容量电箱上进线加滴水弯。支线绝缘好，无老化、破损和漏电。支线应沿墙或电杆架空敷设，并用绝缘子固定。过道电线可采用硬质护套管埋地并作标记。室外支线应用橡皮线架空，接头不受拉力并符合绝缘要求。现场照明（1）一般场所采用220V电压，对地下室等潮湿场所和金属容器内的照明及手持照明灯具，应采用36V以下安全电压。并需经常对现场电气设备进行用电安全检查，特别是在节假日前后、大风、大雨、大雾等天气中全面检查后，再安排工人上岗作业。（2）照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接地或接零。单相回路内的照明开关箱必须装设漏电保护器。室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m。碘钨灯固定架设，要保证安全。钠、铊等金属卤化物灯具的安装高度宜在5m以上。灯线不得靠近灯具表面。架空线必须设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上。架空线应装设横担和绝缘子，其规格、线间距离、档距等应符合架空线路要求，其电杆板线离地2.5m39 安徽省永安建筑有限公司【国祯广场钢结构施工方案】以上应加绝缘子。架空线一般应离地4m以上，机动车道为6m以上。电箱（配电箱、开关箱）电箱应有门、锁、色标和统一编号。电箱内开关电器必须完整无损，接线正确。各类接触装置灵敏可靠，绝缘良好。无积灰、杂物，箱体不得歪斜。电箱安装高度和绝缘材料等均应符合规定。电箱内应设置漏电保护器，选用合理的额定漏电动作电流进行分极配合。配电箱应设总熔丝、分熔丝、分开关。零排地排齐全。动力和照明分别设置。配电箱的开关电器应与配电线或开关箱一一对应配合，作分路设置，以确保专路专控；总开关电器与分路开关电器的额定值、动作整定值相适应。熔丝应和用电设备的实际负荷相匹配。金属外壳电箱应作接地保护。开关箱与用电设备实行一机一闸一保险。同一移动开关箱严禁配有380V和220V两种电压等级。接地体可用角钢、圆钢或钢管，但不得用螺纹钢，其截面不小于48mm2,一组二根接地体之间间距不小于2.5m，入土深度不小于2m，接地电阻应符合规定。橡皮线中黑色或绿/黄双色线作为接地线。与电气设备相连接的接地或接零线截面最小不能低于2.5mm2多股芯线；手持式民用电设备应采用不小于1.5mm2的多股铜芯线。电杆转角杆、终端杆及总箱、分配电箱必须有重复接地。高层配电箱重设接地，必须从地下引入。1.安全技术措施钢结构的安装工作，高空作业较多，立体交叉吊装作业较多，现场施工人员必须严格遵守安全纪律、操作规程和安装顺序。1.立拄、梁等钢构件按制定的吊装方案顺序进行吊装。2.立拄框架吊装就位后，必须带好缆风绳，锚点要稳固可靠，待系上锚点，立拄框架找正点焊牢固后，方可松下吊钩。3.钢结构安装作业处下方必须有安全防护。4.现场所有脚手架的搭设都应符合规定。5.起重吊装作业应严格按吊装方案和起重吊装操作规程执行，各种起重机具,在作业前要认真进行检查，不能超载使用，系结点要反复检查，做到安全平稳起吊。6.现场临时用电线路，均按正式工程要求施工，应符合有关的施工及验收规定。7.各特殊工种的上岗必须按规定持证上岗，标志明显，必须做到安全文明施工。39'
