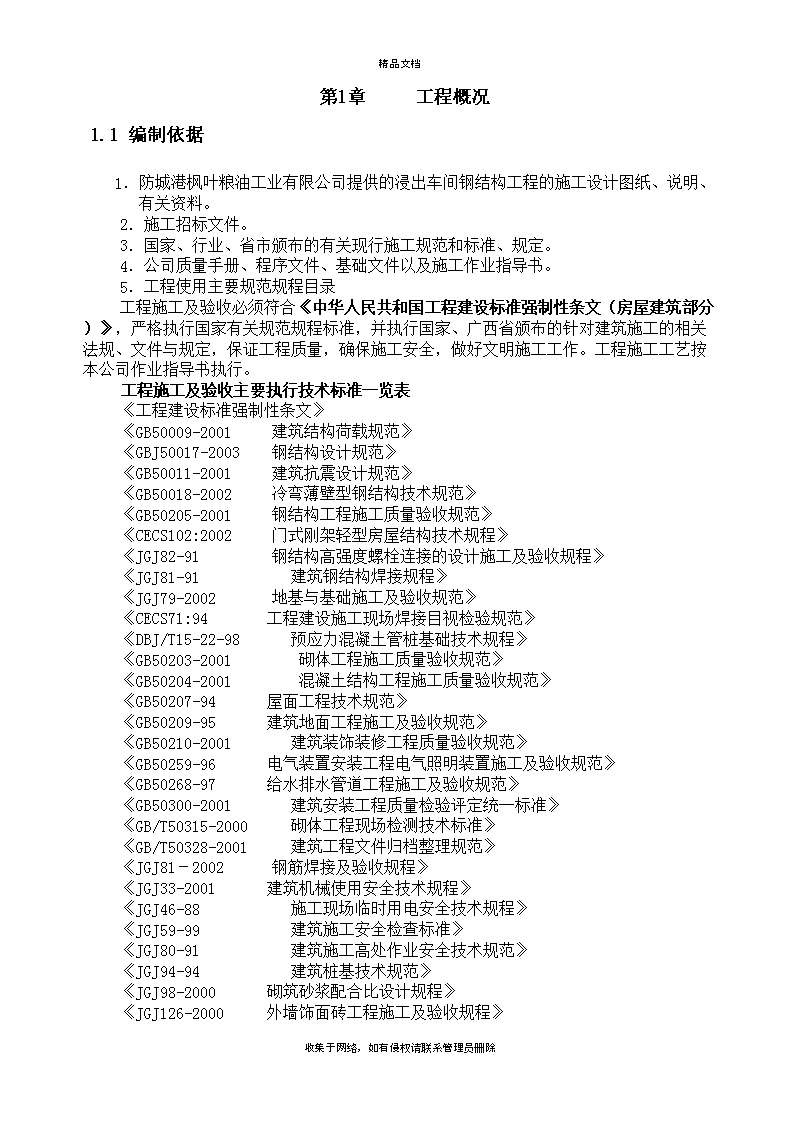

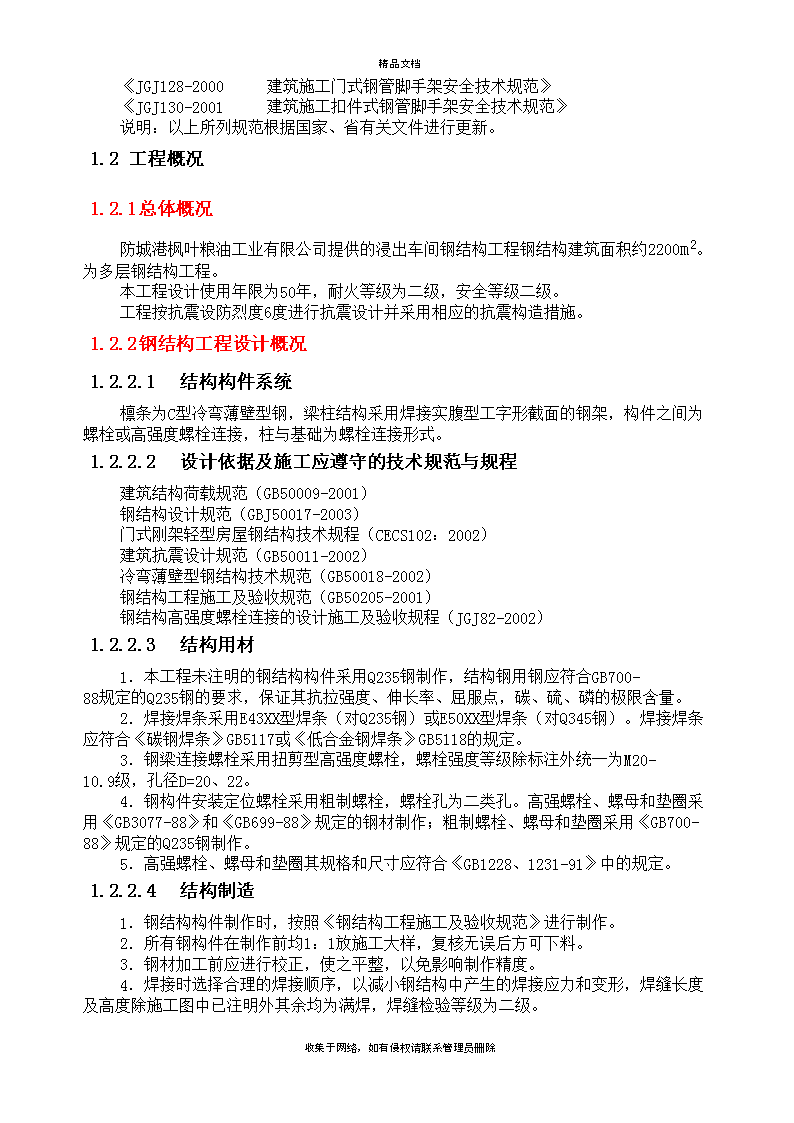

'钢结构施工方案 精品文档第1章工程概况1.1编制依据1．防城港枫叶粮油工业有限公司提供的浸出车间钢结构工程的施工设计图纸、说明、有关资料。2．施工招标文件。3．国家、行业、省市颁布的有关现行施工规范和标准、规定。4．公司质量手册、程序文件、基础文件以及施工作业指导书。5．工程使用主要规范规程目录工程施工及验收必须符合《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》，严格执行国家有关规范规程标准，并执行国家、广西省颁布的针对建筑施工的相关法规、文件与规定，保证工程质量，确保施工安全，做好文明施工工作。工程施工工艺按本公司作业指导书执行。工程施工及验收主要执行技术标准一览表《工程建设标准强制性条文》《GB50009-2001建筑结构荷载规范》《GBJ50017-2003钢结构设计规范》《GB50011-2001建筑抗震设计规范》《GB50018-2002冷弯薄壁型钢结构技术规范》《GB50205-2001钢结构工程施工质量验收规范》《CECS102:2002门式刚架轻型房屋结构技术规程》《JGJ82-91钢结构高强度螺栓连接的设计施工及验收规程》《JGJ81-91建筑钢结构焊接规程》《JGJ79-2002地基与基础施工及验收规范》《CECS71:94工程建设施工现场焊接目视检验规范》《DBJ/T15-22-98预应力混凝土管桩基础技术规程》《GB50203-2001砌体工程施工质量验收规范》《GB50204-2001混凝土结构工程施工质量验收规范》《GB50207-94屋面工程技术规范》《GB50209-95建筑地面工程施工及验收规范》《GB50210-2001建筑装饰装修工程质量验收规范》《GB50259-96电气装置安装工程电气照明装置施工及验收规范》《GB50268-97给水排水管道工程施工及验收规范》《GB50300-2001建筑安装工程质量检验评定统一标准》《GB/T50315-2000砌体工程现场检测技术标准》《GB/T50328-2001建筑工程文件归档整理规范》《JGJ81－2002钢筋焊接及验收规程》《JGJ33-2001建筑机械使用安全技术规程》《JGJ46-88施工现场临时用电安全技术规程》《JGJ59-99建筑施工安全检查标准》《JGJ80-91建筑施工高处作业安全技术规范》《JGJ94-94建筑桩基技术规范》《JGJ98-2000砌筑砂浆配合比设计规程》《JGJ126-2000外墙饰面砖工程施工及验收规程》收集于网络，如有侵权请联系管理员删除 精品文档《JGJ128-2000建筑施工门式钢管脚手架安全技术规范》《JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范》说明：以上所列规范根据国家、省有关文件进行更新。1.1工程概况1.1.1总体概况防城港枫叶粮油工业有限公司提供的浸出车间钢结构工程钢结构建筑面积约2200m2。为多层钢结构工程。本工程设计使用年限为50年，耐火等级为二级，安全等级二级。工程按抗震设防烈度6度进行抗震设计并采用相应的抗震构造措施。1.1.2钢结构工程设计概况1.1.2.1结构构件系统檩条为C型冷弯薄壁型钢，梁柱结构采用焊接实腹型工字形截面的钢架，构件之间为螺栓或高强度螺栓连接，柱与基础为螺栓连接形式。1.1.2.2设计依据及施工应遵守的技术规范与规程建筑结构荷载规范（GB50009-2001）钢结构设计规范（GBJ50017-2003）门式刚架轻型房屋钢结构技术规程（CECS102：2002）建筑抗震设计规范（GB50011-2002）冷弯薄壁型钢结构技术规范（GB50018-2002）钢结构工程施工及验收规范（GB50205-2001）钢结构高强度螺栓连接的设计施工及验收规程（JGJ82-2002）1.1.2.3结构用材1．本工程未注明的钢结构构件采用Q235钢制作，结构钢用钢应符合GB700-88规定的Q235钢的要求，保证其抗拉强度、伸长率、屈服点，碳、硫、磷的极限含量。2．焊接焊条采用E43XX型焊条（对Q235钢）或E50XX型焊条（对Q345钢）。焊接焊条应符合《碳钢焊条》GB5117或《低合金钢焊条》GB5118的规定。3．钢梁连接螺栓采用扭剪型高强度螺栓，螺栓强度等级除标注外统一为M20-10.9级，孔径D=20、22。4．钢构件安装定位螺栓采用粗制螺栓，螺栓孔为二类孔。高强螺栓、螺母和垫圈采用《GB3077-88》和《GB699-88》规定的钢材制作；粗制螺栓、螺母和垫圈采用《GB700-88》规定的Q235钢制作。5．高强螺栓、螺母和垫圈其规格和尺寸应符合《GB1228、1231-91》中的规定。1.1.2.4结构制造1．钢结构构件制作时，按照《钢结构工程施工及验收规范》进行制作。2．所有钢构件在制作前均1：1放施工大样，复核无误后方可下料。3．钢材加工前应进行校正，使之平整，以免影响制作精度。4．焊接时选择合理的焊接顺序，以减小钢结构中产生的焊接应力和变形，焊缝长度及高度除施工图中已注明外其余均为满焊，焊缝检验等级为二级。收集于网络，如有侵权请联系管理员删除 精品文档1.1.1.1结构安装1．在安装钢柱前，应检查螺栓间的距离尺寸，其螺纹是否有损伤（施工时注意保护）。2．结构吊装时应采取适当的措施，以防止过大的弯扭变形。3．结构吊装就位后，应及时系牢支撑及其联系构件，保证结构的稳定性。4．所有上部构件的吊装，必须在下部结构就位，校正系牢支撑及其它联系构件，保证结构的稳定性。1.1.1.2高强度螺栓的施工要求1．为使构件紧密结合，高强螺栓贴面上严禁有电焊、气割、毛刺等不洁物。2．高强螺栓终拧前严禁雨淋。1.1.1.3钢结构油漆和除锈1．所有钢构件均应彻底清除脏物及油污，除锈等级应不低于，次要构件可采用手工除锈，除锈等级不低于St2级，主要构件除锈等级应不低于Sa2.5级。其要求见《GB50205-2001》。2．所有钢构件出厂前均需涂防锈底漆二道后，除下列构件外再二度面漆。框架柱，山墙抗风柱：涂15厚防火涂料；框架梁：涂5厚防火涂料；安装完成后，对涂膜破损和未涂部位均需除锈后按上述要求予以补涂。防火涂料符合GB14907-2002NB类的技术要求。3．高强螺栓结合面上不得涂油漆。1.2施工管理目标1.2.1质量管理目标确保工程的质量合格。1.2.2施工工期目标施工工期由动工之日起至完成招标范围内全部工程内容共90日历天。具体见施工进度计划。1.2.3安全文明施工目标确保安全生产，消灭重大安全事故，减少轻伤事故，整个施工过程中，死亡事故为零。遵照省、市文明施工有关规定组织文明施工。第2章施工进度计划和进度保证措施2.1工期控制目标按照施工组织设计确定的施工进度计划，严格控制钢结构工程在90（其中主钢结构不的超过60天）个日历天内完成全部施工任务。2.2工期控制措施收集于网络，如有侵权请联系管理员删除 精品文档1.1.1管理保证措施1、实行项目管理，推行项目法施工，实行项目经理负责制。使项目管理成为能协调各方面关系的高度指挥机构，配备素质高、能力强，有管理水平的项目经理部，使用经济和行政手段，确保施工进度。强化项目部管理人员工期责任制和激励机制。2．强化对分包项目的管理和计划管理制度，各分包单位必须根据项目部下达的计划及调整计划制定相应的施工进度计划并保证实施。3、全面计划管理，控制工程进度，建立主要形象进度控制点，运用网络计划跟踪技术和动态管理方法，确保总进度计划实施。利用计算机技术对工程的人力、物力、资源等因素进行科学合理控制，保证进度的实施。4、严管理、细控制，消除质量隐患，减少返工，加快进度。5、组织协调好交叉作业和分段流水施工。针对工程特点，采用分段流水施工方法，减少技术间歇，对主要项目集中力量、突出重点，加快施工进度。6、优化生产要素配置，择优选择技术素质高的专业队伍。强化劳务层的合同管理制度和工期、质量激励机制，提高劳务层的积极性。加大奖金投入力度，充分发挥企业潜力和职工积极性，提高工作效率和劳动生产力。7、使用先进的机具，同时加强施工机具的管理，保证机具的运转良好，充分发挥其效能，确保施工正常进行。8、克服季节性对施工的影响，做到常年均衡施工，加强与气象台联系，提高预见性，提前做好准备工作，确保综合进度的实现。9．实施每周例会制度，发现问题及时解决。10．项目经理组织各专业技术、测量、放线、质安检查等人员尽快熟悉图纸，并编写分部分项工程技术交底资料，及时进行技术交底。11．对图纸中的有关问题及时整理汇总，提交给设计单位和业主，尽早完成图纸会审工作。12．项目材料部尽早做出工料分析资料，编制材料采购计划，机械设备进藏计划提交有关部门及时落实，确保计划的实施。14．编制更为详尽完善的施工方案，使各种工序安排更为合理。1.1.2施工协调措施1．充分协调好业主，监理、设计等与工程相关部门的工作关系，取得相关机构对工期管理工作的支持。2．充分协调好与业主的工作关系，对可能造成工期影响的工作内容，尽早知会对方，会同监理工程师协调解决。3．实施每周例会制度，由建设单位、监理单位、总承包单位参加，工程出现的问题及早解决，以免延误工期。1.1.3人力资源保证措施1．公司投入最优秀的施工管理人员，严格管理，保证工程质量与进度。2．优化生产要素配置，择优选择技术素质高的专业队伍。加大奖金投入力度，充分发挥企业潜力和职工积极性，提高工作效率和劳动生产力。3．建立劳务队伍竞争机制、专业操作工人的培训制度，为工期保障提供基本条件。4．根据施工进度编排人力进场计划，并按实际工作进度调整，保证人员配备充足。1.1.4材料投入保证措施收集于网络，如有侵权请联系管理员删除 精品文档1．项目经理部、材料部与预算部根据施工图纸和现场实测的结果，编制详细的材料进场计划，组织采购。2．根据公司ISO9001：2000质量认证体系要求选择合格分供方，并严格执行材料进场检验，保证材料质量，杜绝不合格材料用于工程。1.1.1机械投入保证措施1．使用先进的机具，同时加强施工机具的管理，保证机具的运转良好，充分发挥其效能，确保施工正常进行。2．根据施工进度进化编制机械进场计划，提前进行检测调试。3．投入先进的检测设备，确保试验检测工作的顺利进行。1.1.2资金管理保障收集于网络，如有侵权请联系管理员删除 精品文档项目的工程款项实施专款专用，同时，可运用公司的工程周转基金为工期计划的实现提供资金保障。1.1工期控制管理流程图第2章劳动力和材料投入计划及其保证措施2.1劳动力投入计划2.1.1主要工种需用量计划收集于网络，如有侵权请联系管理员删除 精品文档主要劳动力需要量计划表序号工种人员配备1钢结构安装工252焊工303钢结构油漆工204吊车司机65杂工101.1.1人力资源保证措施1、根据确定的现场管理机构建立项目施工管理层，选择高素质的施工管理队伍以及作业队伍进行该工程的施工。2、根据该工程的特点、工程量和施工进度计划的要求，确定各施工阶段的劳动力需要量计划。按施工进度计划组织劳动力进场。3、工人选用有施工经验的熟手工人，择优选择施工队伍。工人进场做好安全、技术、防火、文明施工等教育及技术交底工作，进行岗前培训后方可上岗；特殊工种施工人员必须经培训并持证上岗。4、对工人进行技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规。做好对工人的法制教育以及文明施工教育，杜绝违法犯罪行为发生，建立我公司的良好形象。5、工人进场前做好文明施工及环境保护教育工作以及法制教育工作，按规定办理出入证，并制定有效措施，无出入证者未经允许不得进出工地。6、生活后勤保障工作：在大批施工人员进场前，必须做好后勤工作的安排，为职工的衣、食、住、行、医等应予全面考虑，应认真落实，以便充分调动职工的生产的积极性。7、特殊工种施工人员必须经培训并持证上岗。焊工必须进行现场条件下的试焊，合格方可上岗。1.2施工材料准备1.2.1施工材料准备1、根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。2、根据材料需用量计划做好材料的申请、订货和采购工作，使计划得到落实。3、组织材料按计划进场，并作好保管工作。4、本工程有较多的钢结构构件需加工，施工前应根据施工进度计划及施工预算所提供的各种构配件数量，做好加工翻样工作，并编制相应的需要量计划。组织构配件按计划进场，按施工平面布置图做好存放和保管工作。5、项目部预算员、材料员根据施工图纸编制施工图预算，制定工程材料进场计划及工程材料检验计划，并报项目经理审批。按公司程序文件要求选定合格材料供应商，各种施工材料进场前做好检验。根据工程设计要求进行砂浆、混凝土、防水材料等各种施工材料试配，确定配合比。1.2.2材料进场保证措施收集于网络，如有侵权请联系管理员删除 精品文档1．项目部预算员、材料员根据施工图纸编制施工图预算，制定工程材料进场计划及工程材料检验计划，并报项目经理审批。按公司程序文件要求选定合格材料供应商，各种施工材料进场前做好检验。2．根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。3．根据材料需用量计划做好材料的申请、订货和采购工作，使计划得到落实。4．根据施工进度计划及施工预算所提供的各种构配件数量，做好加工翻样工作，并编制相应的需要量计划。组织构配件按计划进场，按施工平面布置图做好存放和保管工作。5．组织材料按计划进场，按照现场要堆放，并作好保管工作。第1章机械设备投入计划及检测设备1.1施工机械设备表4-1主要机械及器具使用计划序号机具名称规格型号单位数量备注1经纬仪J2台12水准仪S6，S2台23超声波探伤仪ST-2000台44X光探伤机2505台15气动遥控喷砂机GPBSR-4720台16直流焊机AX1-500-1台47卷板机W11-2000台18油压机F18-160台19剪板机Q11-13-25台110直流焊机BX4300-1台411氧气切割机CG1-30台312仿形切割机CG2-30台113交流焊机BX1-315台314半自动CO2焊机MBC1-315-2台215半自动CO2焊机MBC1-500台216剪板机Q11-4-2500台1收集于网络，如有侵权请联系管理员删除 精品文档17自动焊机MZ-1-1000台218小车式切割机GCD2-100台219金属切削机床台42025t汽车吊台12116t汽车吊辆21.1机械设备使用保证措施（1）结合本工程特点和工期要求，按施工组织设计中确定的施工方法、施工机具、设备的要求，编制施工机械设备需用量计划。（2）根据施工机械设备需用量计划，组织施工机具按计划、按期进场，确保工程施工顺利进行。（3）进场机械设备需保持较高的完好率，定期检修和保养。（4）所采用的机械为我公司自有机械开工前做好检修与保养。租用机械租用前必须对所租用的机械进行性能检查，合格方可使用。第2章主要施工方法2.1钢结构工程施工2.1.1钢结构构件制作2.1.1.1施工准备（一）施工前准备1、工艺文件的编制。当工程图下达后按照《钢结构施工与验收规范》及施工图纸的要求编制详细的加工、制造、施焊、预装、涂装工艺。2、工装设计。在编制工艺的同时，设计钢结构成型、装配胎具；制孔钻模板、预装胎具、工装等。3、焊接工艺评定及其它工艺试验：选择不同接头形式由焊接工程师下达工艺评定任务书，选派优秀、有证焊工作工艺评定试验，以确定合理的焊接坡口、焊材焊剂、焊接规范后编制焊接工艺卡。4、焊工考试及资格确认。5、探伤人员的资格确认。（二）、制作与安装现场准备1、根据工程需要，所有安装机械，设备，工具，材料准备齐全，并在现场做好检查验收工作，保证设备正常使用。2、提出需要与土建单位配合的工作计划。3、对所有参加施工人员进行安全，技术交底工作，安装前熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。收集于网络，如有侵权请联系管理员删除 精品文档4、零部件应按施工顺序及进度计划分期分批进入施工现场，并按指定地点堆放,委派专人保管，安装前必须认真清点，检查，对在运输过程中损坏的零部件必须增补或修改，合格后方可使用。5、安装施工用电源，由甲方自定，人员食宿由施工单位自行解决。1.1.1.1材料要求1.所订购的钢板、型材，厂家必须按设计标准完整地提供炉批号、质保书以及提供设计规定的有关试验报告，所用的钢材必须符合有关文件的要求，并具有抗拉强度、伸长率、屈服点、硫，磷及碳含量的检测报告等。2.钢材、型材进厂时，每件表面应有清晰的标记、牌号、炉批号、尺寸、钢厂名称或代号；进出厂、库应严格按ISO9001：2000质量体系的要求执行。当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。3.在制作和安装过程中，要做好各工序验收工作，合格后才能进行下道工序施工。4.制作、安装和质量检查所用的钢尺等计量器具均要具有相同的精度，并定期送计量部门检定。5.焊接材料根据图纸设计的钢材性能，并结合我公司的施工设备及工艺，所用焊材必须符合GB5117、GB5118、GB5293、GB8110的规定。6.焊接材料要具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。7.施工时需对钢材进行表面预处理，预处理方法采用手工或机械除锈，除锈质量等级要达到设计要求。8.涂装材料要具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。1.1.1.2钢结构加工制作1．钢结构件制作工艺流程见下图。工艺设计生产交底下料水槽下料制作成形收集于网络，如有侵权请联系管理员删除 精品文档制作成形焊接焊接除锈油漆热镀锌油漆发运钢结构件制作工艺流程图2．放样核对图纸的安装尺寸和孔距；以1：1的大样放出节点，核对各部分的尺寸；制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。放样和样板（样杆）的允许偏差项目允许偏差平行线距离和分段尺寸±0.5mm对角线差1.0mm宽度、长度±0.5mm孔距±0.5mm加工样板的角度±20＇3．号料检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加工位置；打冲孔及标出零件编号。号料时应尽可能做到合理用材。号料的允许偏差（mm）项目允许偏差零件外形尺寸±1.0孔距±0.54．切割钢材下料的方法采用气割，气割前应将钢材表面切割区域内的铁锈、油污等清除干净；切割后断口上不得有裂纹和大于1.0mm的缺口，并应清除干净边缘上的熔物和飞溅物等。切割截面与表面垂直度偏差不大于钢材厚度的10%且不大于2mm。气割的允许偏差（mm）项目允许偏差零件宽度、长度±3.0切割面平面度0.05t且不大于2.0割纹深度0.2局部缺口深度1.0收集于网络，如有侵权请联系管理员删除 精品文档注：t为切割面厚度。5．制孔A、B级螺栓孔（Ⅰ类孔），应具有H12的精度，孔壁表面粗糙度Ra不应大于12.5um。注：①A、B级螺栓孔、H12精度，是根据现行国家标准《紧固件公差螺栓、螺钉和螺母》和《公差与配合》的分级规定确定的；②Ra是根据现行国家标准《表面粗糙度参数及其数值》确定的。C级螺栓孔（Ⅱ类孔），孔壁表面粗糙度Ra不应大于25m，允许偏差应符合下表规定。项目允许偏差（mm）直径+1.0，0圆度2.0垂直度0.03t且不大于2.0螺栓孔孔距的允许偏差应符合下表的规定。项目允许偏差（mm）≤500501～12001201～3000＞3000同一组内任意两孔间距离±1.0±1.5——相邻两组的端孔间距离±1.5±2.0±2.5±3.0螺栓孔的允许偏差超过上述规定时，不得采用钢块填塞，可采用与母材材质相匹配的焊条补焊后重新制孔。6、钢板厚度大于6mm时应开坡口。7、钢结构件组装经检验合格后方可焊接。8、平直焊缝应采用自动焊机焊接。焊缝高度应符合图纸要求。焊接时应采取有效措施防止钢结构件变形。9、预拼装和检验合格的构件方可进行打砂、除锈。打砂、除锈质量应符合现行国家标准《涂装前钢材料表面锈蚀等级和除锈等级》和设计要求。打砂除锈质量经质检部检验合格的，方允许按设计要求进行涂装。质检部要做好打砂除锈检验、验收记录。1.1.1钢构件运输进场1．构件出厂时应具有产品合格证，设计变更文件，材料质量证明书，主要构件检验记录，工厂预拼装记录等资料，同构件一起送至安装现场。2．包装、堆放、运输3．钢构件包装应在涂层干燥后进行，包装、堆放、运输应采取措施如加垫板，加保护层、保护套，保证涂层及构件不受损伤，构件、零件不变形、不散失、不混淆。4．所有钢梁、钢柱等大构件，每一件应有统一编号。隅支撑、拉杆、斜支撑，每一种类20-30件为一包装单位进行包装，并标明规格型号。5．拉杆螺纹必须用塑料布包扎严密、牢固，以防损伤和生锈。6．构件堆放最底层必须垫起，不允许直接放于地面上，叠放时也必须用垫板隔开，垫板位置应保证构件不变形、不损伤、安全可靠、堆放整齐。7．钢材或构件经除锈处理经检验合格后应立即到喷涂车间上底漆。涂层表面应均匀，无流坠，厚度达到设计要求，运输堆放时防止雨淋。油漆完毕经检验合格后方可出厂安装。1.1.2预埋件安装收集于网络，如有侵权请联系管理员删除 精品文档1、预埋件生产应符合设计要求，经自检、专检合格后才允许运入进场。预埋件检验合格后要用塑料胶袋保护好螺纹，防止损伤、生锈。运输时要轻装轻放，妥善装运，防止变形。2、预埋前施工人员应提前1天进入现场，要充分认识预埋件质量关系到以后安装质量的重要性，扎扎实实，一丝不苟做好预埋工作。3、预埋时应与土建相配合，按时预埋（按施工进度计划和现场进度实施，施工计划附后）采用经纬仪校准轴线，水准仪调平各预埋件标高，钢丝（Φ1.0、200m）拉轴线，米尺（50m）,直角尺等工器具进行检验，预埋件用钢条焊接固定必须焊接牢固，保证预埋件在浇砼时不移位，不偏斜。4、严格按图纸轴线、标高进行预埋。预埋后要在浇注砼前对预埋件进行一次校正复验，若超差，应及时修正，确保预埋质量。5、预埋结束后经自检，互检合格后，填好自检记录，上交质检部专检验收。6、预埋件质量标准（允许偏差mm）项目允许偏差项目允许偏差项目允许偏差螺栓中心偏移3.0螺纹长度+20/0螺栓对角线1.5螺栓露螺度+20.0支承面标高±3.0支承面水平度2.07、砼浇注后安装前要预埋件进行检查是否有损坏、偏移等并做好记录以便安装时校正参考。1.1.1钢结构吊装1.1.1.1钢结构安装顺序：划分为三个施工段进行施工，具体按1轴→7轴A轴→D轴顺序吊装。基础桩台→地梁及柱砼并柱脚螺栓安装→柱子吊装→连系梁→柱间支撑→钢梁→水平支撑→檩条安装→围护系统安装。1.1.1.2吊装注意事项在具体操作中，工人需遵照起重工作规范进行工作，并特别注意如下事项：找准吊点；捆绑合理；起吊平稳；起吊10分钟后停留5～10分钟，以观察吊重工具的变形情况；起吊信号统一、联络清晰、可靠；落地处用垫木缓冲；落地后确保平稳；酒后严禁作业；无证不能上岗。1.1.1.3钢柱吊装与校正柱采用旋转法吊装：将柱的吊点、柱脚布置在吊机的作业半径线上，使吊机起吊时仅需吊臂旋转即可插柱，不需吊机行走。为提高吊装效率，在堆放柱时，尽量使柱的绑扎点、柱脚中心与基础中心三点共圆弧。柱采用滑移法吊装：将柱的吊点和柱子的中心线，位于吊机作业半径线上，吊柱时，柱的下端设置滑板或滚板，使柱下端随着柱的提升而逐渐滑移进入吊机作业半径线内。收集于网络，如有侵权请联系管理员删除 精品文档起吊时吊机将绑扎好的柱子缓缓吊起离地20cm后暂定，检查吊索牢固和吊车稳定，同时打开回转刹车，然后将钢柱下放到离安装面40-100mm，对准基准线，指挥吊车下降，把柱子插入锚固螺栓临时固定，钢柱经初校正后，待垂直度偏差控制在20mm以内方可使起重机脱钩，钢柱的垂直度用经纬仪检验，如有偏差立即进行校正，在校正过程中随时观察底部和标高控制块扎之间是否脱空，以防校正过程中造成水平标高误差。123（a）平面布置；（b）旋转过程；1－柱平放时，2－起吊中途，3－直立（a）（b）柱的校正：（1）柱的中心线与中心线先对齐后，再校正柱的垂直度。（2）柱子的垂直校正，测量用两台经纬仪安置在纵横轴线上，先对准柱底垂直翼缘板或中线，再渐渐仰视到柱顶，如中线偏离视线，表示柱子不垂直，可指挥调节拉绳或支撑，可用敲打等方法使柱子垂直。在吊装屋架时或安装竖向构件时，还须对钢柱进行复核校正。（3）用缆风绳校正柱的垂直度时，松紧铁楔应与松紧缆风绳同步进行，两侧铁楔也应同时松些才能校正，校正后再收紧缆风绳。（4）阳光、温差引起的误差应及时调整消除，在地脚螺栓固定前应复测一次。钢柱垂直校正测量示意图经纬仪视线柱子中心线收集于网络，如有侵权请联系管理员删除 精品文档1.1.1.1钢梁的吊装与校正钢梁构件运到现场，先应拼装。钢梁扶正需要翻身起板时采用两点翻身起板法，人工用短钢管及方木临时辅助起板。钢梁翻身就位后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢梁不变形为最佳状态，达到要求后即进行吊升旋转到设计位置，再由人工在地面拉动预先扣在大梁上的控制绳，转动到位后，即可用板钳来定柱梁孔位，同时用高强螺栓固定。并且第一榀钢梁应增加四根临时固定揽风绳，第二榀后的大梁则用屋面檀条及连系梁加以临时固定，在固定的同时，用吊锤检查其垂直度，使其符合要求。钢梁的检验主要是垂直度，垂直度可用挂线球检验，检验符合要求后的屋架再用高强度螺栓作最后固定。在吊装钢梁时还须对钢柱进行复核，采用葫芦拉钢丝绳缆索进行检查，待大梁安装完后方可松开缆索。对钢梁屋脊线也必须控制。使屋架与柱两端中心线等值偏差，这样各跨钢屋架均在同一中心线上。临时固定的檩条　缆风绳钢屋架临时固定示意图钢梁的起吊示意简图1－吊升前的位置；2－吊升过程中的位置；3－对位（就位）后位置123收集于网络，如有侵权请联系管理员删除 精品文档1.1.1.1吊车梁的吊装（1）钢吊车梁安装前应测量柱安装后牛腿的实际标高，以便吊车梁安装时调整标高的施工误差，以防误差积累。吊车梁的安装顺序如下：安装吊车梁→安装辅助桁架→安装制动梁。（2）吊车梁起吊使用吊索绑扎或用可靠的夹具。绑扎点在吊车梁重心对称的两端部，吊索角度应大于45度。（3）吊车梁安放后，应将吊车梁上翼缘板与柱用连接板连接固定，以防吊机松钩后吊车梁纵向移动和侧向倾倒。（4）吊车梁校正应在螺栓全部安装后进行，以防安装螺栓时使吊车梁移位变动；严禁在吊车梁的下翼缘和腹板上焊接悬挂物及卡具。（5）校正吊车梁应先调正标高，钛后校正中心线及跨距。测量吊车梁的标高，把仪器架设在吊车梁面上进行，每根吊车梁均应观测三点（两端部和中点）。（6）吊车梁安装时标高如有负偏差时，可在柱牛腿面与吊车梁下翼缘板之间放入铁垫板。但垫板不得超过三层，并应置于吊车梁的端部腹板或加劲肋下面，且垫板面积不得小于吊车梁与牛腿接触部分面积的60%。（7）吊车梁中心线调整方法：①每隔5～6个柱距在柱侧焊一根横杆，长度超过吊车梁中心线，高度高于吊车梁面50mm左右；②用仪器将吊车梁控制中心线引测一点到各个横杆上；③用细线将各点连通后，使用挂线锤法来检验吊车梁的安装偏差，并调整其偏差值。（8）测量吊车梁跨距应使用通长的钢尺丈量校核。（9）吊车梁和轨道的校正应在主要构件固定后进行。校正后立即进行固定，固定的顺序为先安螺栓后焊接。1.1.2焊接和焊接验收1.对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。2.焊工应经过考试并取得合格证后方可从事焊接工作。合格证应3.焊接工艺评定应按国家现行的《建筑钢结构焊接规程》。注明施焊条件、有效期限。焊工停焊时间超过6个月，应重新考核。4.焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。5.焊丝、焊钉在使用前应清除油污、铁锈。6.施焊前，焊工应复查焊件接头质量和焊区的处理情况。当不符合要求时，应经修整合格后方可施焊。7.角焊缝转角处宜连续绕角施焊，起落弧点距焊缝端部宜大于10.0mm；角焊缝端部不设置引弧和引出板的连续焊缝，起落弧点距焊缝端部宜大于10.0mm，弧坑应填满。8.多层焊接宜连续施焊，每一层焊道焊完后应及时清理检查，清除缺陷后再焊。9.焊成凹形的角焊缝，焊缝金属与母材间应平过渡；加工成凹形的角焊缝，不得在其表面留下切痕。10.焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。11.焊缝同一部位的返修次数，不宜超过两次。当超过两次时，应按返修工艺进行。收集于网络，如有侵权请联系管理员删除 精品文档1.焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。检查合格后应在工艺规定的焊缝及部位打上焊工钢印。2.碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24h以后，主可进行焊缝探伤检验。3.焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。4.焊接接头内部缺陷分级应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》的规定，焊缝质量等级及缺陷分级应符合表的规定。1.1.1高强螺栓安装与连接的施工质量保证技术措施高强度螺栓施拧方法采用扭矩法,施拧工艺为:初拧→复拧→终拧。采用扭矩法施拧时,按生产厂提供的批号,分批测定高强度螺栓连接副的扭矩系数,该批扭矩系数平均值应在0.110～0.150范围内,其标准偏差应不大于0.010。每批高强度螺栓连接副的终拧扭矩应由下式计算确定:Tc=K×Pc×d,式中:Tc———终拧扭矩,KN·m;K———高强度螺栓连接副的扭矩系数平均值;Pc———高强度螺栓的施工预拉力,KN;d———高强度螺栓公称直径,mm。具体计算如下：PC查表如下：高强度螺栓的施工预拉力（KN）螺栓的性能等级螺栓的公称直径（mm）M16M20M22M248.8级8012515518010.9级110170210250M16：Tc=0.12*110*16=211.2（N·m）M20：Tc=0.12*170*20=408（N·m）M22：Tc=0.12*210*22=554.4（N·m）M24：Tc=0.12*250*24=720（N·m）初拧扭矩宜为终拧扭矩的50%,复拧扭矩等于初拧扭矩。复拧后的高强度螺栓连接副经检查合格后,应用油漆划线标记螺栓与螺母、垫圈与钢板的相对位置后方许终拧。终拧时施加扭矩必须连续、平稳,螺栓、垫圈不得与螺母一起转动,如果垫圈发生转动,应更换高强度螺栓连接副,按操作程序重新初拧、复拧、终拧。终拧完成后,用与复拧不同的油漆在螺母上作标记。施工注意事项：1．高强度螺栓连接的板叠接触面应平整。当接触有间隙时，小于1.0mm的间隙可不处理；1.0～3.0mm的间隙，应将高出的一侧磨成1:10的斜面，打磨方向应与受力方向垂直；大于3.0mm的间隙应加垫板，垫板两面的处理方法应与构件相同。2．高强度螺栓连接副应按批号分别存放，并应在同批内配套使用。在储存、运输和施工过程中不得混放、混用，并应轻装、轻卸，防止受潮、生锈、沾污和碰伤。收集于网络，如有侵权请联系管理员删除 精品文档3．安装高强度螺栓时，螺栓应自由穿入孔内，不得强行敲打，并不得气割扩孔。穿入方向宜一致并便于操作。高强度螺栓不得作为临时安装螺栓。4．高强度螺栓的安装应按一定顺序施拧，要由螺栓群中央顺序向外拧紧，并应在当天终拧完毕。5．高强度螺栓的拧紧，应分初拧和终拧。对于大型节点应分初拧、复拧和终拧。复拧扭矩应等于初拧扭矩。6．高强度大六角头螺栓施拧采用的扭矩扳手和检查采用的扭矩扳手，在每班作业前后，均应进行校正，其扭矩误差应分别为使用扭矩的±5%和±3%。7．扭剪型高强度螺栓终拧结束后，应以目测尾部梅花头拧掉为合格；高强度大六角头螺栓终拧结束后，宜采用0.3～0.5kg的小锤逐个敲检，且应进行扭矩抽查，欠拧或漏拧者应及时补拧，超拧者应予更换。目录第1章工程概况11.1编制依据11.2工程概况21.2.1总体概况21.2.2钢结构工程设计概况2收集于网络，如有侵权请联系管理员删除 精品文档1.3施工管理目标41.3.1质量管理目标41.3.2施工工期目标41.3.3安全文明施工目标4第2章施工进度计划和进度保证措施42.1工期控制目标42.2工期控制措施42.2.1管理保证措施52.2.2施工协调措施52.2.3人力资源保证措施62.2.4材料投入保证措施62.2.5机械投入保证措施62.2.6资金管理保障72.3工期控制管理流程图7第3章劳动力和材料投入计划及其保证措施83.1劳动力投入计划83.1.1主要工种需用量计划83.1.2人力资源保证措施83.2施工材料准备93.2.1施工材料准备93.2.2材料进场保证措施9第4章机械设备投入计划及检测设备104.1施工机械设备104.2机械设备使用保证措施10第5章主要施工方法11收集于网络，如有侵权请联系管理员删除 精品文档5.1钢结构工程施工115.1.1钢结构构件制作115.1.2钢构件运输进场155.1.3预埋件安装165.1.4钢结构吊装165.1.5焊接和焊接验收205.1.6高强螺栓安装与连接的施工质量保证技术措施21防城港枫叶粮油工业有限公司浸出车间钢结构工程钢结构施工方案收集于网络，如有侵权请联系管理员删除 精品文档编制单位：江苏省金陵建工集团有限公司编制人：审核人：审批人：编制日期：年月日收集于网络，如有侵权请联系管理员删除'
