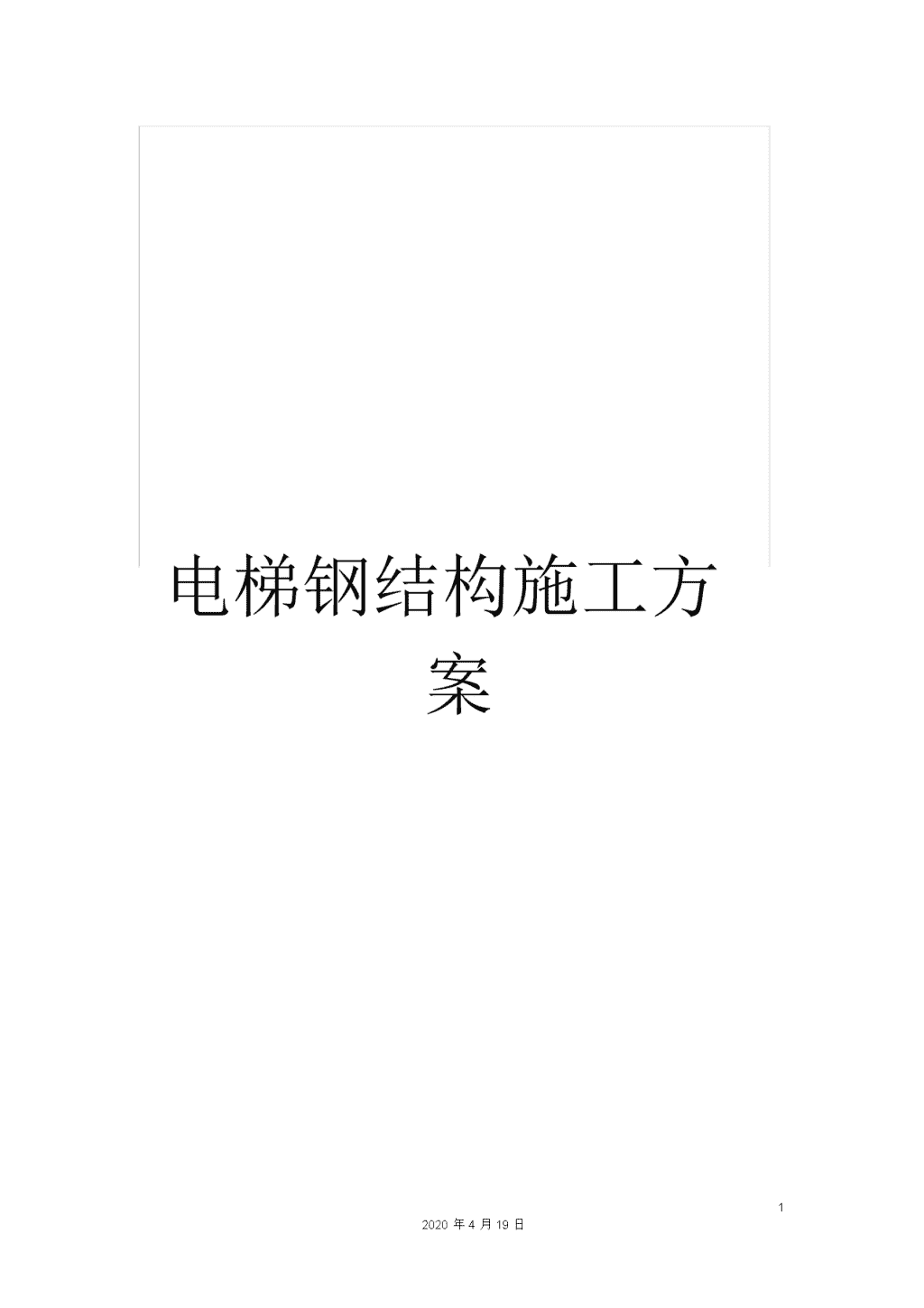

电梯钢结构施工方案.docx

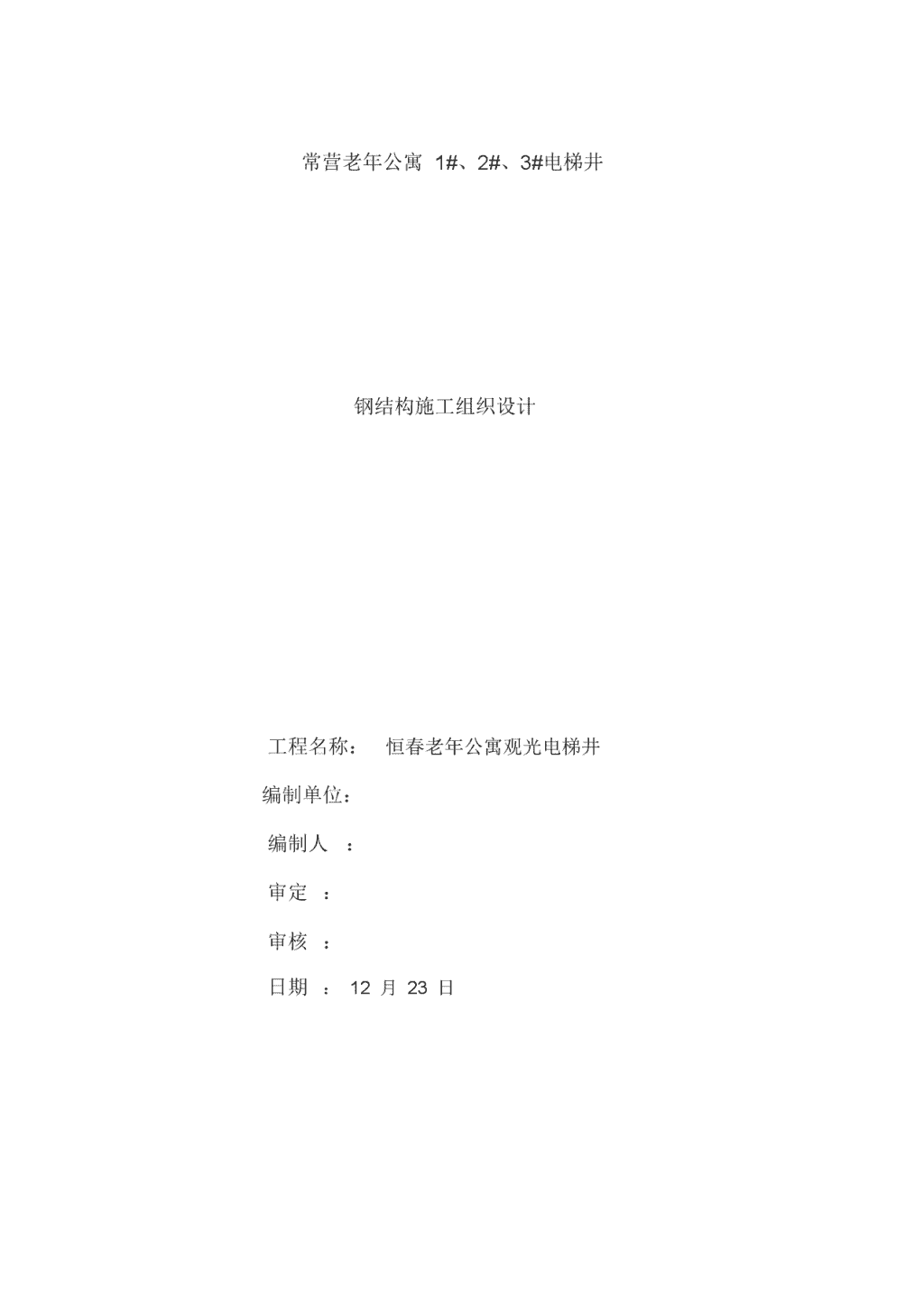

'电梯钢结构施工方案12020年4月19日 常营老年公寓1#、2#、3#电梯井钢结构施工组织设计工程名称：恒春老年公寓观光电梯井编制单位：编制人：审定：审核：日期：12月23日 文档仅供参考，不当之处，请联系改正。目录一、工程概况1．工程名称2．工程地点3．工程简介二、工程施工中的技术规范和标准三、施工机具和人员配备1．施工机具2．人员配备四、施工工序五、施工方案1．工艺流程图2．施工准备3．钢结构构件制作、组装、检验4．钢结构焊接、检验5．钢结构安装、检验6．钢结构防腐涂料涂装、检验六、钢结构质量施工管理七、钢结构安全施工管理32020年4月19日 文档仅供参考，不当之处，请联系改正。八、钢结构环境保护文明施工管理一、工程概况1．工程名称：恒春老年公寓1#、2#、3#电梯井2．工程地点：常营乡民族家园N区15号楼（现状96号楼）加电梯改造工程3．工程简介：本工程为高层钢结构电梯井道，共有三个电梯井道分别是1#、2#、3#。钢柱、主梁均采用H型钢；均采用高强度螺栓连接和焊接相结合；基础为钢筋混凝土基础，与柱连接为地锚螺栓连接。井道长均为3.0米，宽均为2.5米，高均为21.25米，共10层。二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》（GB50205-）3．《建筑钢结构焊接技术规程》（JGJ81-）4．《钢结构制作工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7．《建筑工程施工质量验收统一标准》（GB50300-）8．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）三、施工机具和人员配置42020年4月19日 文档仅供参考，不当之处，请联系改正。1．主要施工机具机具名称型号规格单位数量备注交流电弧焊机台2汽车起重机台1气割设备台1五金工具只22．人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工2焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1安装8劳力工2四、施工工序1.施工准备（1）生活设施施工（2）施工机具布置（3）材料进场存放、验收（4）技术准备2.钢结构制作组装、检验（1）钢材放样,下料,开孔（2）切割、矫正成型（3）钢结构构件组装、校正、检验（4）各构件第一遍防腐涂刷52020年4月19日 文档仅供参考，不当之处，请联系改正。3.钢结构焊接、检验4.钢结构安装、检验（1）基础检查（2）吊装前准备（3）钢柱吊装校正（4）钢梁吊装校正（5）其它钢构件安装校正、检验5．螺栓连接、检验（1）普通螺栓连接（2）高强度螺栓连接、检验6．钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7.扫尾与验收（1）工程扫尾（2）交接验收五、施工方案1．流程图2．施工准备（1）技术准备审查设计文件是否齐全合理,符合国家标准。设计文件包括设计62020年4月19日'
