水闸竣工验收检测技术标准(修改稿)

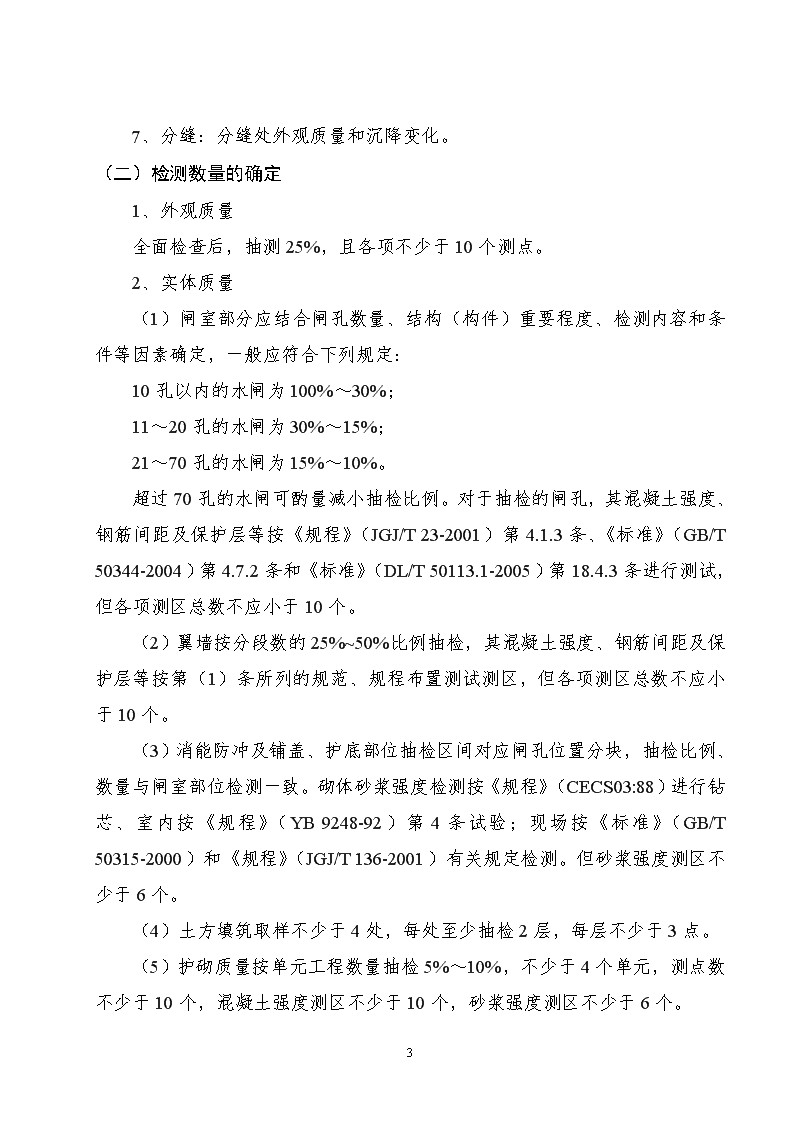

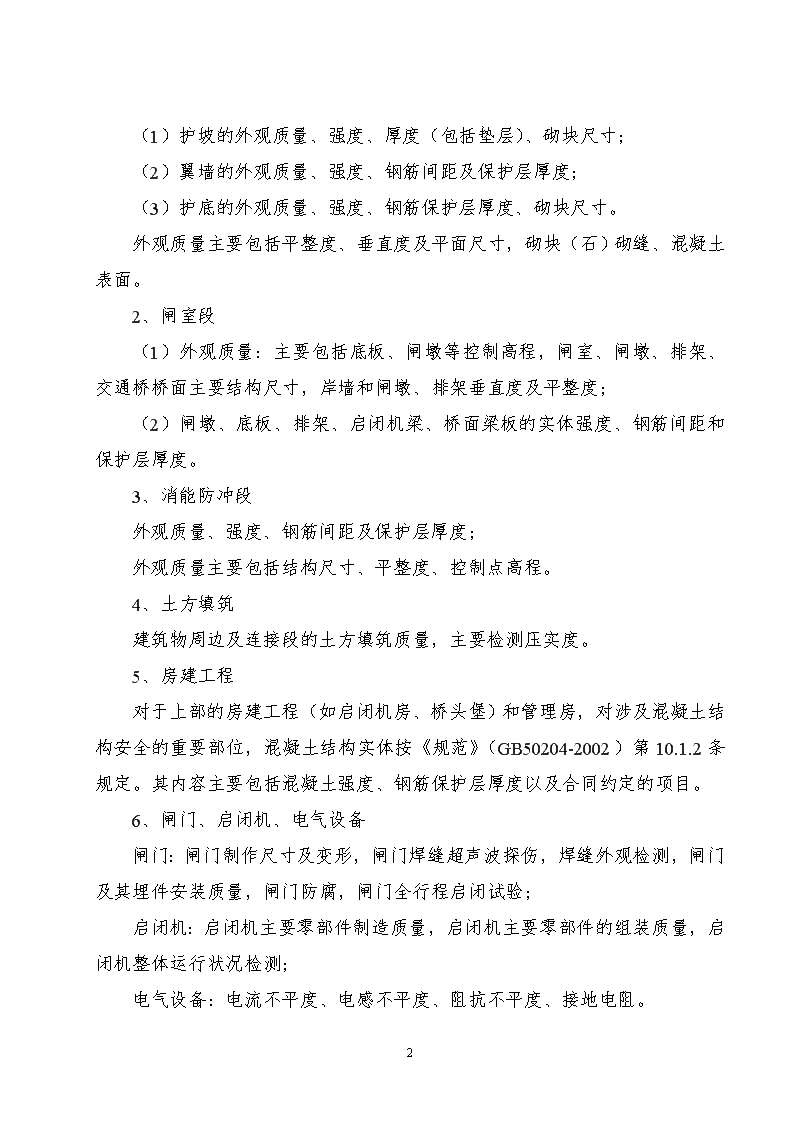

'水闸工程竣工验收质量检测技术标准一、检测依据·《土工试验规程》（SL237-1999）·《水闸安全鉴定规定》（SL214-98）·《水闸施工规范》（SL27-91）·《堤防工程施工质量评定与验收规程》（SL239-1999）·《混凝土结构施工质量验收规范》（GB50204-2002）·《水电水利工程钢闸门制造及安装验收规范》（DL/T5018-2004）·《电气装置安装盘、柜及二次回路结线施工及验收规范》（GB50171-92）·《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）·《钻芯法检测混凝土强度技术规程》（CECS03:88）·《砌体工程现场检测技术标准》（GB/T50315-2000）·《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）·《超声回弹综合法检测混凝土强度技术规程》（CECS02:2005）·《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2001）·《冲击法检测硬化砂浆抗压强度技术规程》（YB9248-92）·《水电水利基本建设工程单元工程质量等级评定标准》土建工程（DL/T5113.1-2005）·《水利水电基本建设工程单元工程质量等级评定标准》金属结构及启闭机安装（SDJ249.2-88）二、项目标准设计内容（一）竣工验收质量检测的项目1、上、下游联结段7 （1）护坡的外观质量、强度、厚度（包括垫层）、砌块尺寸；（2）翼墙的外观质量、强度、钢筋间距及保护层厚度；（3）护底的外观质量、强度、钢筋保护层厚度、砌块尺寸。外观质量主要包括平整度、垂直度及平面尺寸，砌块（石）砌缝、混凝土表面。2、闸室段（1）外观质量：主要包括底板、闸墩等控制高程，闸室、闸墩、排架、交通桥桥面主要结构尺寸，岸墙和闸墩、排架垂直度及平整度；（2）闸墩、底板、排架、启闭机梁、桥面梁板的实体强度、钢筋间距和保护层厚度。3、消能防冲段外观质量、强度、钢筋间距及保护层厚度；外观质量主要包括结构尺寸、平整度、控制点高程。4、土方填筑建筑物周边及连接段的土方填筑质量，主要检测压实度。5、房建工程对于上部的房建工程（如启闭机房、桥头堡）和管理房，对涉及混凝土结构安全的重要部位，混凝土结构实体按《规范》（GB50204-2002）第10.1.2条规定。其内容主要包括混凝土强度、钢筋保护层厚度以及合同约定的项目。6、闸门、启闭机、电气设备闸门：闸门制作尺寸及变形，闸门焊缝超声波探伤，焊缝外观检测，闸门及其埋件安装质量，闸门防腐，闸门全行程启闭试验；启闭机：启闭机主要零部件制造质量，启闭机主要零部件的组装质量，启闭机整体运行状况检测；电气设备：电流不平度、电感不平度、阻抗不平度、接地电阻。7 7、分缝：分缝处外观质量和沉降变化。（二）检测数量的确定1、外观质量全面检查后，抽测25%，且各项不少于10个测点。2、实体质量（1）闸室部分应结合闸孔数量、结构（构件）重要程度、检测内容和条件等因素确定，一般应符合下列规定：10孔以内的水闸为100%～30%；11～20孔的水闸为30%～15%；21～70孔的水闸为15%～10%。超过70孔的水闸可酌量减小抽检比例。对于抽检的闸孔，其混凝土强度、钢筋间距及保护层等按《规程》（JGJ/T23-2001）第4.1.3条、《标准》（GB/T50344-2004）第4.7.2条和《标准》（DL/T50113.1-2005）第18.4.3条进行测试，但各项测区总数不应小于10个。（2）翼墙按分段数的25%~50%比例抽检，其混凝土强度、钢筋间距及保护层等按第（1）条所列的规范、规程布置测试测区，但各项测区总数不应小于10个。（3）消能防冲及铺盖、护底部位抽检区间对应闸孔位置分块，抽检比例、数量与闸室部位检测一致。砌体砂浆强度检测按《规程》（CECS03:88）进行钻芯、室内按《规程》（YB9248-92）第4条试验；现场按《标准》（GB/T50315-2000）和《规程》（JGJ/T136-2001）有关规定检测。但砂浆强度测区不少于6个。（4）土方填筑取样不少于4处，每处至少抽检2层，每层不少于3点。（5）护砌质量按单元工程数量抽检5%～10%，不少于4个单元，测点数不少于10个，混凝土强度测区不少于10个，砂浆强度测区不少于6个。7 （6）房建工程对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。对选定的梁、板类构件，按《规范》（GB50204-2002）附录E的规定检测。（7）闸门、启闭机、电气设备电气设备及避雷设施的检测数量可根据设备台数按照施工质量检测量的50%～30%确定。闸门、启闭机按照施工质检量的50%，或者按照《水闸安全鉴定规定》（SL214-98）的规定。（8）分缝全面检查后，按25%比例抽检，总点数不少于10点。（三）检测评价标准的确定7 三、附录3检测数量、主要方法项目主要依据、数量检测方法上、下游护坡浆砌石护坡砌筑砂浆强度将分缝分开的每一区格为一根构件，抽检数量按《规程》（JGJ/T136-2001）第4.2.2条规定：数量不应小于砌体总构件数的30%，且不应少于6个构件。贯入法将分缝分开的每一区格为一根构件，在构件上的取芯个数一般不少于3个。抽检的构件数量为满足总体评定要求，按《规程》（JGJ/T136-2001）第4.2.2条规定，数量不应小于砌体总构件数的30%，且不应少于6个构件。钻芯法现浇混凝土护坡强度将分缝分开的每一区格为一根构件。抽检数量按《规程》（JGJ/T23-2001）第4.1.2条规定：按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。回弹法护坡厚度将分缝分开的每一区格为一根构件。抽检数量按《规程》（JGJ/T23-2001）第4.1.2条规定：按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。钻芯法，回波反射法上、下游翼墙浆砌石翼墙砌筑砂浆强度抽检数量按《规程》（JGJ/T136-2001第4.2.2条规定：按批抽检检测时，取相同位置（部位）、同品种、同强度等级砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个部位。贯入法《规程》（CECS03:88）抽检的部位为满足总体评定要求，取相同位置（部位）、同品种、同强度等级砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个部位。钻芯法7 续上表项目主要依据、数量检测方法上、下游翼墙现浇混凝土翼墙混凝土强度将分缝分开的每段翼墙作为一根构件，检验批的最小样本容量（即抽取的构件数按《标准》（GB/T50344-2004）第3.3.13条规定抽取。测区布置则按《规程》（JGJ/T-23-2001）相关规定布置。回弹法现浇混凝土翼墙钢筋间距及保护层厚度以相同位置（部位）为一检验批，同一检验批内抽检点数按《标准》（DL/T5113.1-2005）第18.4.3规定，总检验点数不少于30个探查法闸室段底板、闸墩、排架柱、启闭机大梁混凝土强度底板按闸孔分构件，其余按单个个体作为一根构件，检验批的最小样本容量（即抽取的构件数）按《标准》（GB/T50344-2004）第3.3.13条规定抽取。测区布置则按《规程》（JGJ/T23-2001）相关规定布置。回弹法、超声回弹综合法底板、闸墩、排架柱、启闭机大梁钢筋间距及保护层厚度底板按闸孔分构件，其余按单个个体作为一根构件，检验批的最小样本容量（即抽取的构件数）按《标准》（GB/T50344-2004）第3.3.13条规定抽取，测点数则按《标准》（DL/T5113.1-2005）第18.4.3条规定，总抽检点数不少于30个。探查法交通桥梁、板、路面铺装层混凝土强度板和路面铺装层按闸孔分段，其余按单个个体作为一根构件，检验批的最小样本容量（即抽取的构件数）按《标准》（GB/T50344-2004）第3.3.13条规定抽取。测区布置则按《规程》（JGJ/T23-2001）相关规定布置。回弹法、超声回弹综合法梁、板钢筋间距及保护层厚度检验批的最小样本容量（即抽取的构件数）按《标准》（GB/T50344-2004）第3.3.13条规定抽取。测点数则按《标准》（DL/T5113.1-2005）第18.4.3条规定，总抽检点数不少于30个。探查法消能防冲段消力池底板、坎、墩混凝土强度将分缝分开的每一区格作为一根构件，检验批的最小样本容量（即抽取的构件数）按《标准》（GB/T50344-2004）第3.3.13条规定抽取。测区布置则按《规程》（JGJ/T23-2001）相关规定布置。回弹法消力池底板、坎、墩钢筋间距及保护层厚度将分缝分开的每一区格作为一根构件，检验批的最小样本容量（即抽取的构件数）按《标准》（GB/T50344-2004）第3.3.13条规定抽取。测点数则按《标准》（DL/T5113.1-2005）第18.4.3条规定，总抽检点数不少于30个。探查法7 续上表项目主要依据、数量检测方法房建工程（如启闭机房、桥头堡、管理房）梁、板、柱混凝土强度对板类以每一自然间作为一根构件，其余按单个个体作为一根构件，抽检数量按《规范》（GB50204-2002）第10.1.2条规定：对梁、柱、板类构件应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。测区布置则按《规程》（JGJ/T23-2001）相关规定布置。回弹法，超声回弹综合法梁、板、柱钢筋保护层厚度对板类以每一自然间作为一根构件，其余按单个个体作为一根构件，抽检数量按《规范》（GB50204-2002）第10.1.2条规定：对梁、柱、板类构件应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。探查法建筑结构检测中，检测批的最小样本容量不宜小于下表的限定值。建筑结构抽样检测的最小样本容量检测批的容量检测类别和样本最小容量检测批的容量检测类别和样本最小容量ABCABC2～8223501～120032801259～152351201～32005012520016～253583201～100008020031526～50581310001～3500012531550051～905132035001～15000020050080091～15082032150001～5000003158001250151～280133250＞50000050012502000281～500205080////注：检测类别A适用于一般施工质量的检测，检测类别B适用于结构质量或性能的检测，检测类别C适用于结构质量或性能的严格检测或复检。本表摘录于《建筑结构检测技术标准》（GB/T50344-2004）7'
