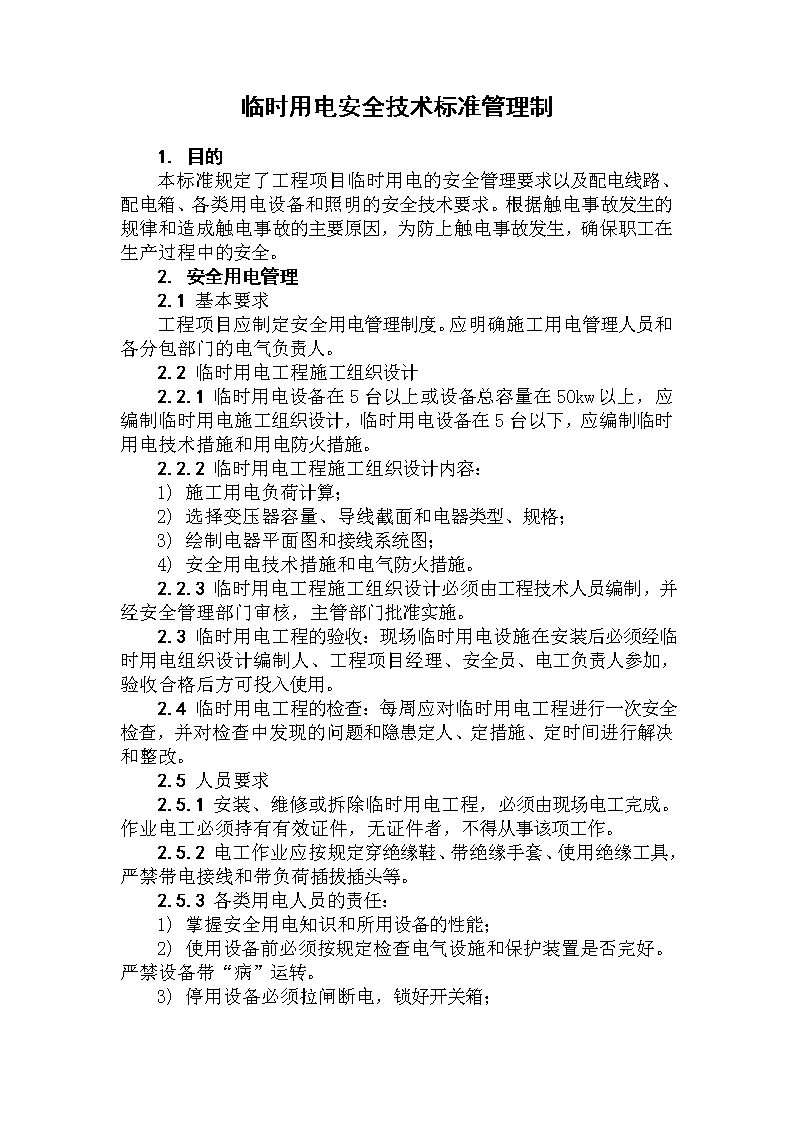

临时用电安全技术标准管理制

'临时用电安全技术标准管理制1.目的本标准规定了工程项目临时用电的安全管理要求以及配电线路、配电箱、各类用电设备和照明的安全技术要求。根据触电事故发生的规律和造成触电事故的主要原因，为防上触电事故发生，确保职工在生产过程中的安全。2.安全用电管理2.1基本要求工程项目应制定安全用电管理制度。应明确施工用电管理人员和各分包部门的电气负责人。2.2临时用电工程施工组织设计2.2.1临时用电设备在5台以上或设备总容量在50kw以上，应编制临时用电施工组织设计，临时用电设备在5台以下，应编制临时用电技术措施和用电防火措施。2.2.2临时用电工程施工组织设计内容：1)施工用电负荷计算；2)选择变压器容量、导线截面和电器类型、规格；3)绘制电器平面图和接线系统图；4)安全用电技术措施和电气防火措施。2.2.3临时用电工程施工组织设计必须由工程技术人员编制，并经安全管理部门审核，主管部门批准实施。2.3临时用电工程的验收：现场临时用电设施在安装后必须经临时用电组织设计编制人、工程项目经理、安全员、电工负责人参加，验收合格后方可投入使用。2.4临时用电工程的检查：每周应对临时用电工程进行一次安全检查，并对检查中发现的问题和隐患定人、定措施、定时间进行解决和整改。2.5人员要求2.5.1安装、维修或拆除临时用电工程，必须由现场电工完成。作业电工必须持有有效证件，无证件者，不得从事该项工作。2.5.2电工作业应按规定穿绝缘鞋、带绝缘手套、使用绝缘工具，严禁带电接线和带负荷插拔插头等。2.5.3各类用电人员的责任：1)掌握安全用电知识和所用设备的性能；2)使用设备前必须按规定检查电气设施和保护装置是否完好。严禁设备带“病”运转。3)停用设备必须拉闸断电，锁好开关箱； 4)对临时用电设施使用过程中发现异常情况要及时向有关人员报告解决；5)搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。2.6临时用电工程安全技术资料1)安全用电管理制度；2)临时用电工程施工组织设计资料；3)技术交底资料；4)电气设备绝缘摇测记录；5)接地电阻测定记录；6)定期检查表；7)临时用电检查验收表；8)电工维修工作记录和值班记录。临时用电工程安全技术资料应由现场电气人员负责建立与管理。3.施工现场与周围环境3.1在建工程与外电线路的安全距离1)在建工程不得在高低压线路下方施工，高低压线路下方不得搭设作业棚、建生活设施或堆放构件、架具、材料及其他杂物等。2)起重机械不得在架空输电线下面工作，起重机的任何部位或被吊物边缘与架空输电线路的最小水平安全距离应不小于6m，最小垂直距离6m。3)在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持安全距离，最小安全距离应不小于8m，最小垂直距离6m。4)上下脚手架的斜道严禁搭设在有外电线路的一侧。3.2外电防护对达不到规定的最小安全距离时，必须采取防护措施，增设屏障、遮拦或停电作业，并悬挂醒目的警告标志牌。4.配电室及自备电源4.1配电室应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。4.2配电室和控制室应能自然通风，并应采取防雨雪和防止动物出入的措施。配电室门应向外开，并配锁。4.3成列的配电屏和控制台两端应与重复接地线及保护零线做电气连接。配电屏应设短路、过负荷保护装置和漏电保护器。4.4配电室应设值班人员，值班人员必须熟悉本岗位电气设备的性能及运行方式，并持操作证上岗值班。4.5 配电室内必须保持规定的操作和维修通道宽度。室内应配置砂箱和绝缘灭火器，并应设有安全用具。室内应整齐清洁，严禁放置食物及杂物。4.6配电屏或配电线路维修时，应悬挂停电标志牌，电箱关闸上锁。停、送电必须由专人负责。4.7发电机组电源与外电线路电源联锁，严禁并列运行。4.8发电机组应用三相四线制中性点直接接地系统，并须独立设置接地装置，其接地电阻值不得大于4Ω。4.9发电机组应设置短路保护和过负荷保护。并列运行时，必须在机组同期后再向负荷供电。4.10室外地上变压器应设围栏，悬挂警示牌，内设操作平台。变压器围栏内不得堆放任何杂物。6.接地与防雷6.1基本要求1)在施工现场专用的中性点直接接地的电气线路中必须采用TN-S接零保护系统，即三相五线制接零保护系统。电气设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器的电源侧的零线引出。2)当施工现场与外电线路共用同一供电系统时，电气设备应根据当地要求作保护接零或作保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。3)作防雷接地的电气设备，必须同时作重复接地。6.2保护接零与接地6.2.1正常情况下，下列电气设备不带电的外露导电部分，应做保护接零：1)电机、变压器、电器、手持电动工具的金属外壳；2)电气设备传动装置的金属部件；3)配电屏与控制屏的金属框架；4)室内外配电装置的金属框架及靠近带电部分的金属围栏；5)起重机轨道，滑升模板金属操作平台等。6.2.2保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。6.2.3保护零线应用多股铜线，其截面与工作零线相同且不应小于相线的1/2，保护零线应与设备连接牢固，不应有拧缠式接头。6.2.4保护零线的统一标志为绿黄双色线。在任何情况下不准使用绿黄双色线作负荷线。6.2.5保护零线除必须在配电室或配电设备处作重复接地外，还应在配电线路的中间和未端处做重复接地。保护零线每一重复接地装置电阻值不大于10Ω。 6.2.6每一接地装置的接地线应采用二根以上导体，在不同点与接地装置做电气连接。不得用铝导体做接地或地下接地线，垂直接地体应采用角钢、钢管，不宜采用螺纹钢6.2.7塔式起重机的重复接地电阻值不应大于4Ω。2.3防雷1)施工现场内的起重机、脚手架、井字架等机械设备，则应安装防雷装置。其冲击接地电阻值不得大于30Ω。2)塔式起重机的防雷装置应单独设置，不得借用架子或建筑物的防雷装置。机械设备上的避雷针长度为1-2m。7.配电线路7.1架空线路1)架空线路必须采用绝缘铜线或绝缘铝线，绝缘铝线截面不小于16mm²绝缘铜线截面不小于10mm²。2)架空线路的最大弧垂与地面的最小距离：施工现场4m；机动车道6m。3)架空线路必须设在专用电杆上，严禁架设在树上、脚手架上。7.2电缆线路1)电缆线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。实在无法埋地或架空，必须采用穿管敷设。2)电缆在室外直接敷设的深度应不小于0.6m，并应在电缆上下均勺敷设细砂，然后覆盖砖等硬质保护层。3)电缆线路不得直接敷设在钢管、脚手架等金属物上，严禁用金属裸体线绑扎。4)电缆线穿越建筑物、构筑物、道路、易受机械损伤的场所，必须加设防护套管。固定机械的电源电缆沿地面敷设时应穿管并埋地。5)施工现配闸箱、设备、流动灯具电源线，均不得采用塑料线。手持电动工具的负荷线必须采用橡皮护套铜芯软电缆。6)电缆接头应牢固可靠，并做好绝缘包扎，保持绝缘强度，电缆不得成束敷设，各路电缆应理顺。7)在建高层建筑的临时电缆配电必须采用埋地引入，电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞，固定点每一楼层不得少于一处。8)室内配线必须采用绝缘导线。采用瓷瓶敷设，进户线过墙应穿管保护。8.配电箱及开关箱配电箱及开关箱的设置8.1配电系统应实行分级配电，即分为总配电箱、分配电箱和开关箱三纵。 8.2动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。8.3分配电箱与开关箱的距离原则上不得超过30m。开关箱与其控制的固定式用电设备的距离不宜超过3m，与手持电动工具的距离不宜大于5m。8.4配电箱、开关箱应采用铁板材料制作，不得使用木制配电箱。箱体外观应完善、坚固、防雨、防尘。8.5配电箱、开关箱应装设端正与地面垂直距离应1.3m。移动式配电箱与地面垂直距离应0.6m。携带式开关箱应有200mm酌箱腿，开关箱必须立放，严禁倒放。配电柜应砌台或立于固定支架上。8.6配电箱、开关箱周围不得堆放任何妨碍操作、维修的物品。8.7配电箱、开关箱内的电器和导线严禁有任何带电明露部位。进出线口处应有护套并做防水弯。停止使用的配电箱应切断电源，箱门上锁。8.8配电箱、开关箱的金属箱体，金属电器安装板以及箱内电器的不应带电的金属底座、外壳必须作保护接零，保护接零线应通过接线端子板连接。8.9配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。开关电器必须在任何情况下都能保证使用电设备实行电源隔离。8.10施工现场的电气设备应实行两级漏电保护，即在总配电箱和开关箱内设置漏电保护器。各种开关电器的额定值及导线规格均应与其负荷相适应。8.11固定设备应有专用的开关箱，必须实行“一机、一闸”制，禁止用同一开关电器直接控制二台及二台以上用电设备（含插座）。8.12总配电箱、开关箱中两级漏电中保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分支保护功能。8.13对搁置巳久重新使用和连续使用的漏电保护器应认真检查其特性，发现问题及时修理或更换。8.14配电箱、开关箱应有专人负责，在箱内侧有控制线路图，开关电器应标明用途。8.15对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。9.用电设备9.1基本要求1)施工现场的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准和安全技术规程，并应有产品合格证和使用说明书。 2)所有电动建筑机械、手持电动工具均应实行专人专机负责制，并定期检查，确保设备可靠运行。3)使用I类手持电动工具以及打夯机、磨石机等移动式电气设备必须戴绝缘手套。4)各类电气设备均必须装漏电保护器并应符合有关的要求。5)塔式起重机、室外电梯等设备，其电源应引自总配电箱，其配电线路应接规定单独敷设，专用配电箱不得与其他设备混用。6)电动建筑机械或手持电动工具的负荷线，必须选用无接头的多股铜芯橡皮护套电缆，所有用电设备的拆、修或挪动时必须断电后方可进行。9.2起重机械1)塔式起重机的电气设备与外电线路的安全距离应符合GB5144-85《塔式起重机安全操作规程》中的要求。2)塔式起重机的供电电缆垂直敷设时应设固定点，距离不得超过10m，并避免机械损伤。3)需夜间工作的塔式起重机，应设置正对工作面的投光灯。塔身高于30m时，应在塔顶和臂架端部装设防撞红色信号灯。4)外用电梯的电源控制开关应用空气自动开关，不得使用铁壳开关或胶盖闸。空气自动开关必须装入箱内，停用时上锁。9.3夯土机械1)夯土机械必须装设漏电保护器，负荷线应采用耐气候型的橡皮护套铜芯软电缆，中间不得有接头。2)夯土机械的操作手柄必须采取绝缘措施。电缆线长度应不大于50m，严禁电缆缠绕、扭结和被夯土机械跨越。9.4焊接机械1)电焊机应放置在防雨、防砸的地点，下方不得有堆土和积水。周围不得堆放易燃易爆物品及其它杂物。2)电焊机应单独设开关，并装设漏电保护装置。3)电焊机一次线长度应小于5m，二次线长度应小于30m，两侧接线应压接牢固，并安装可靠防护罩，二次线宜采用橡皮护套铜芯多股软电缆。中间不得超过一处接头，接头处应用绝缘胶布包扎。4)焊机焊钳线和回路零线必须双线到旌，不得借用金属管道，金属脚手架等作回路地线。二次线不得泡在水中，不得压在物料下方。5)焊工必须按规定穿戴防护用品，持证上岗。9.5其它电动建筑机械1)手持式电动工具使用前必须作空载检查，运转正常后方可使用。2) 手持式电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，中间不得有接头。3)潜水电机的负荷线应采用防水橡皮护套电缆，长度应不小于15m，当潜水泵运行时，应悬挂“有电危险”的警示牌。4)移动式电气设备和手持式电动工具应配好插头，插头和插座应完好无损，并不得带负荷插接。'
