防止电气误操作闭锁装置技术标准(试行)

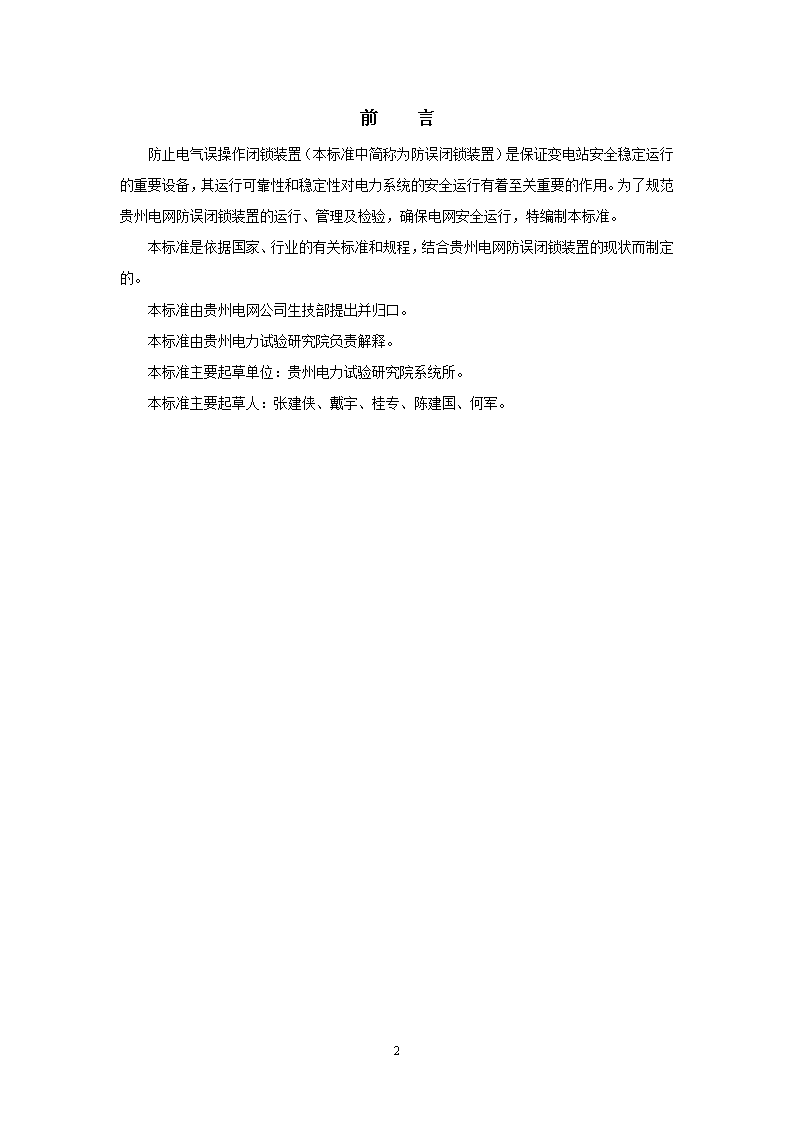

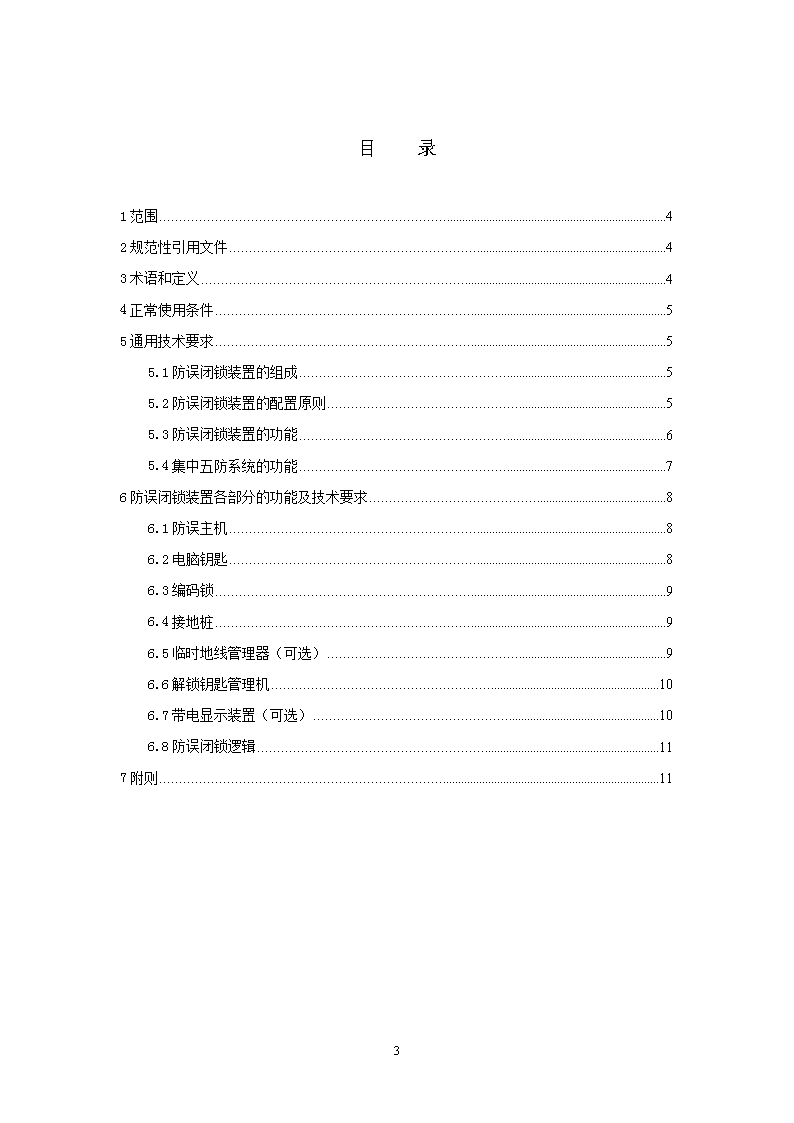

'Q/GZW贵州电网公司企业标准Q/GZW×××××-2009防止电气误操作闭锁装置技术标准(试行)2009-××-××发布2009-××-××实施贵州电网公司发布11 前言防止电气误操作闭锁装置（本标准中简称为防误闭锁装置）是保证变电站安全稳定运行的重要设备，其运行可靠性和稳定性对电力系统的安全运行有着至关重要的作用。为了规范贵州电网防误闭锁装置的运行、管理及检验，确保电网安全运行，特编制本标准。本标准是依据国家、行业的有关标准和规程，结合贵州电网防误闭锁装置的现状而制定的。本标准由贵州电网公司生技部提出并归口。本标准由贵州电力试验研究院负责解释。本标准主要起草单位：贵州电力试验研究院系统所。本标准主要起草人：张建侠、戴宇、桂专、陈建国、何军。11 目录1范围42规范性引用文件43术语和定义44正常使用条件55通用技术要求55.1防误闭锁装置的组成55.2防误闭锁装置的配置原则55.3防误闭锁装置的功能65.4集中五防系统的功能76防误闭锁装置各部分的功能及技术要求86.1防误主机86.2电脑钥匙86.3编码锁96.4接地桩96.5临时地线管理器（可选）96.6解锁钥匙管理机106.7带电显示装置（可选）106.8防误闭锁逻辑117附则1111 1范围1.1为了做好防误装置的选型、安装、验收、运行、维护和检修等工作，规范贵州电网110kV及以上电压等级变电站防误闭锁装置的管理，明确各级人员的工作范围和岗位职责，确保防误闭锁装置安全、稳定运行，特制订本标准。1.2新建、扩建的变电站或间隔以及更新改造的电气设备，防误闭锁装置必须同时设计、同时施工、同时投运。无防误闭锁装置的高压设备间隔不得投入运行。1.3防误闭锁装置的管理应纳入继电保护专业的技术监督范围。1.4本标准应根据防误闭锁装置的发展水平及执行情况，每五年进行一次修订。1.535kV及以下电压等级变电站参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL408-1991电业安全工作规程（发电厂及变电所电气部分）DL/T687-1999微机型防止电气误操作装置通用技术条件DL/T995-2006继电保护及电网安全自动装置检验规程Q/CSG10006-2004电气操作导则Q/CSG10010-2004输变电设备状态评价标准Q/CSG10011-2005220kV—500kV变电站电气技术导则《防止电气误操作闭锁装置管理规定》中国南方电网有限责任公司安生[2005]26号3术语和定义3.1防误装置防误装置是指为防止发生误入带电间隔、误操作电气设备，在电气设备极其自动化控制系统上安装的11 对电气设备的操作流程、操作位置进行闭锁和提示的装置，包括微机防误闭锁、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁和带电显示装置等。3.2空程序（空操作）在防误程序执行过程中，编码锁开锁后，其控制的对象未从原有位置改变到规定位置，而下一步操作仍能执行。3.3解锁防误装置异常或电网、设备处于其它紧急状态时，原来处于闭锁状态的设备被解除强制闭锁。3.4解锁用具防误装置异常或电网、设备处于其它紧急状态时，用于解除强制闭锁的专用工具或程序指令。3.5强制性采用机械闭锁、电气闭锁、安装逻辑编码锁等手段，对操作流程进行强制性控制，当条件不满足时，强制闭锁操作。3.6提示性不参加操作流程进行强制性控制，只通过语音系统、文字提示、编码锁核对等手段对操作步骤进行核对。4正常使用条件4.1环境温度户内设备-25℃～40℃户外设备-45℃～40℃4.2相对湿度日平均≤95％月平均≤90％4.3安装使用地点无强烈振动和冲击，无腐蚀性或可燃性气体。5通用技术要求5.1防误闭锁装置的组成微机型防误闭锁装置由防误主机、打印机、电脑钥匙、通讯适配器、挂锁、接地桩、解锁钥匙管理机、地线管理器（可选）、带电显示装置（可选）等部分组成。5.2防误闭锁装置的配置原则5.2.1新建和改、扩建变电站应选用微机型防误闭锁装置加单元电气闭锁回路，取消模拟屏11 。运行中的变电站防误闭锁装置的改造宜采用微机型防误装置加单元电气闭锁回路，或至少采用单元电气闭锁回路。5.2.2电气设备本身带有电气闭锁或机械闭锁等防误闭锁装置的，在增加微机型防误装置后，满足闭锁原则的应保留。5.2.3微机型防误闭锁装置应实现与综合自动化系统的通讯，但不得影响后台监控系统的运行。5.2.4成套高压开关设备（含GIS设备、HGIS设备、PAS设备、封闭式开关柜和小车开关柜等）必须具有完善的机械联锁或电气闭锁。5.2.5高压开关柜及间隔式配电装置（间隔）有网门（如电容器组、电抗器和消弧线圈等）时，应有防止误入带电间隔的闭锁功能。5.2.6主刀闸与接地刀闸应具有相互闭锁功能，确保在微机防误闭锁装置发生异常时能防止带地刀（接地线）合闸的功能依然有效。5.2.7无人值班变电站和集控站采用在集控站配置中央监控防误闭锁系统时，应能实现对受控站的远方防误操作。其防误操作功能配置至少应包括防误逻辑程序和强制核对被操作设备的名称、编号、状态及操作人、监护人的验证身份。5.2.8变电站微机防误闭锁装置至少应配置两把电脑钥匙及解锁钥匙，同时配置解锁钥匙管理机。5.2.9防误闭锁装置的主要技术要求应满足南方电网公司企业标准《22kV—500kV变电站电气技术导则》的要求。5.3防误闭锁装置的功能5.3.1防误闭锁装置应能可靠地实现下列五防功能：l防止误分、误合断路器（开关）；l防止带负荷拉、合隔离开关；l防止带电合接地开关（接地线）；l防止带接地开关（接地线）合隔离开关；l防止误入带电间隔。5.3.2所有高压设备间隔必须装设对电气一次设备进行强制闭锁的防误闭锁装置。防误闭锁装置的结构应简单、可靠，操作维护方便，不得增加正常操作和事故处理时的复杂性。5.3.3防误闭锁装置应不影响断路器（开关）、隔离刀闸等设备的主要技术性能（如合闸时间、分闸时间、速度和操作传动方向角度等）。11 5.3.4防误闭锁装置应做到防尘、防蚀、不卡涩、防干扰、防异物开启。户外的防误装置还应防潮、耐低温。5.3.5防误闭锁装置应配有专用的解锁工具（万能钥匙），便于进行事故处理及紧急情况下的操作。5.3.6防误闭锁装置所用的直流电源应与继电保护、控制回路的电源分开，微机型防误闭锁装置主机（包括打印机和电脑钥匙充电器等）使用的交流电源必须采用不间断供电系统。5.3.7防误闭锁装置中除防止误分、误合断路器（开关）可采用提示性方式外，其余“四防”必须采用强制性方式。5.3.8断路器（开关）和隔离刀闸的电气闭锁回路严禁使用重动继电器，应直接使用断路器（开关）和隔离刀闸的辅助接点。5.3.9不得对断路器（开关）的机械紧急事故跳闸脱扣进行闭锁。5.3.10防误闭锁装置应选用符合国家、行业技术标准、并经省级以上电网公司鉴定的产品。已通过鉴定的防误装置，必须经运行考核，取得运行经验后方可推广使用。5.3.11对使用常规闭锁技术无法满足五防要求的设备或场合，宜加装带电显示装置达到提示要求。5.3.12采用计算机监控系统时，远方（包括调度端和集控站）、就地操作均应具备电气防误闭锁功能，微机型防误闭锁装置的主机必须能与监控主机通信。若具有前置机操作功能的，亦应具备上述闭锁功能。中央监控防误闭锁系统还应具备远程解锁功能。5.4集中五防系统的功能5.4.1集控主站功能要求l完善的防误闭锁功能：对集控范围内的电气设备应具备完善的防误闭锁功能。可在集控主站进行模拟、开票，远方传票，集控子站接收操作票；l信息同步功能：集控主站和各子站间应具有信息同步功能，集控主站主机必须具有和与集控子站设备状态一致的模拟图，设备状态可通过实遥信或虚遥信的方式进行采集；l远方维护：在集控主站主机上应能实现对集控子站五防系统的远方维护功能，维护效果应与在集控子站维护时相同；l操作票统一管理：应具有对所有集控子站操作票的集中控制和统一管理功能；l唯一操作权功能：在集控主站应能设置操作权限，确保同一电气设备在同一时刻只能由集控主站或集控子站来操作，避免多方同时操作带来的事故隐患；11 l站间闭锁：应能实现各集控子站间联络线上的设备（如站间线路的接地刀闸以及线路刀闸）的防误闭锁功能。5.4.2集控子站（受控站）功能要求l具有完善的防误闭锁功能：集控子站应有独立运行功能，即可接收集控站下传的操作信息和向集控站回传操作完成的记忆对位信息，又可独立模拟、独立传票、独立操作和回传；l设备状态：集控子站设备变位后，应能及时将变位信息上传给集控主站；l远方维护：在集控主站主机上应能实现对集控子站五防系统的远方维护功能，维护效果应与在集控子站维护时相同。6防误闭锁装置各部分的功能及技术要求6.1防误主机防误主机应选用主流配置的计算机，配用A4幅面激光打印机。额定电压：AC220V±10%，50Hz±2%；显示器：19"彩色液晶。6.2电脑钥匙6.2.1功能要求l能正确接收防误主机的操作程序以及操作结果回传；l正确识别编码锁，正常操作时应能顺利开锁。误操作时应能闭锁，并有声、光或语音报警；l失电或更换新电池后，存储的操作程序和其它信息不应改变或丢失；l故障时应拒绝开锁，并有故障提示；l采用中文人机界面，有在线帮助系统，使用方便、简单；l具有夜晚操作背景光源显示功能；l具有操作票浏览、操作追忆、音响提示等功能；l具有清票、自学、记忆、锁编码检查、中止当前的操作票、跳步、实时时钟、电池电量检测、自诊断等功能；l应具有“黑匣子”功能，记录并浏览操作票及操作信息，掉电后数据能长期保存。6.2.2技术要求额定工作电压≤24V（DC）；一次接受操作票项数：256、512、1024、2048；11 内存容量≥1MB；识别编码锁个数：256、512、1024、2048；不充电连续开锁次数≥256；电池连续工作时间≥8h；寿命≥50000次。6.3编码锁6.3.1功能要求l结构简单，防潮、防尘、防腐蚀，使用可靠，操作灵活；l用电脑钥匙进行正常操作时应能顺利开锁，误操作时应能闭锁；l户外编码锁应具有防雨措施。6.3.2技术要求电气编码锁使用寿命≥10000次；机械编码锁使用寿命≥10000次。6.4接地桩变电站的临时接地桩必须挂机械编码锁，并纳入五防逻辑管理。临时接地桩的设计必须与地网可靠连接，与接地线连接方便、牢固，接触面满足接地点短路电流的要求。接地桩的导体截面面积应不小与120mm2。6.5临时地线管理器（可选）临时地线管理器应能实现对临时地线的存取管理，完成有关临时地线的防误操作，如漏挂、漏拆、误挂、误拆临时接地线等，并将有关信息反馈给防误主机。6.5.1功能要求l存取记录浏览功能：可记录接地线使用情况供浏览查询。应可存储不少于1000条操作记录；l安装使用应灵活：接地线检测机构应便于安装，可以安装在地线柜内，也可以安装在墙壁上；l数据通讯接口功能：装置应提供必要的通信接口与其它设备配合使用；l掉电保护功能：采用锂电池供电，在断电情况下时钟应可以继续准确运行；l机械紧急解锁功能：装置异常或故障时，可采用机械解锁钥匙紧急解锁。6.5.2技术要求l工作电压：AC90～264V，DC120－300V；11 l静态电流：≤100mA；l内部存储器器容量：≥2MB；l平均无故障时间：≥50000小时。6.6解锁钥匙管理机为杜绝随意解锁造成误操作事故，变电站应配置解锁钥匙管理机。解锁钥匙管理机应可管理电解锁钥匙、机械解锁钥匙和跳步钥匙。6.6.1功能要求l解锁钥匙存取记录功能：可记录解锁钥匙使用情况供浏览查询。应可存储不少于10000条操作记录；l多级用户权限设定功能：可按操作权限至少设置3个不同级别的用户权限；l数据通讯接口功能：装置应提供通信接口与其它设备配合使用；l掉电保护功能：采用锂电池供电，在断电情况下时钟应可以继续准确运行。6.6.2技术要求l工作电压：AC220V±10%，DC220V±10%；l静态电流：≤200mA；l内部存储器容量：≥2MB；l平均无故障时间：≥50000小时。6.7带电显示装置（可选）为了防止误入带电间隔、误碰带电设备、带电挂接地线等人为操作事故的发生，变电站可配置高压带电显示闭锁装置。6.7.1功能要求l适用电压等级：满足室内及室外10kV—500kV电压等级的验电功能；l安装方便：能够最大限度的满足实际需求；l检测精度高、使用寿命长、验电识别准确、长期运行稳定可靠；l完善的自检功能：装置故障时应能及时报警；l抗干扰能力：不受相邻相或者相邻线路电场的影响；l显示单元可以使用外接电源或者电池供电；l室外安装的高压带电显示闭锁装置应具有防雨措施。6.7.2技术要求l温度：-40℃—70℃；11 l湿度：日平均不大于95%；l海拔高度：<3000米；l电源：AC220V±10%、DC220V±10%或电池；l平均无故障时间：≥50000小时。6.8防误闭锁逻辑6.8.1微机防误闭锁装置的常规操作防误闭锁逻辑（规则）应由运行部门审核，生技部门批准后才能使用。6.8.2微机防误闭锁装置闭锁的设备有四类：断路器（开关、小车开关）、隔离开关（小车刀闸）、地线（接地刀闸）和遮栏网门（开关柜门），必须编写操作防误闭锁逻辑。6.8.3特殊情况下，个别上述设备不具备安装锁具条件的可通过语音或文字提示，进行提示性闭锁。其它操作如压板投退、操作保险投退等一般不进行闭锁，但对其中部分较重要的操作，可采取提示性闭锁。小车开关推入运行位置和拉出运行位置必须有提示性闭锁（已安装机械编码锁的保留）。6.8.4如果小车式设备自身带有比较完善的机械型防误闭锁，通常在对开关的拉合闸操作进行闭锁外，其它单一操作（推拉小车、拉合地刀、打开及关闭开关柜门等）不再加装锁具闭锁，但应有提示性闭锁。如果小车式设备全部或部分无机械型防误闭锁的，其不受机械型闭锁的操作须加装锁具进行闭锁。6.8.5GIS、HGIS和PAS设备本身具有电气防误闭锁或机械防误闭锁，其是否加装微机防误闭锁装置，原则同小车式设备。6.8.6对于独立式隔离开关，主刀和地线刀闸（地刀）为一体，并且相互间有机械闭锁的，也应加装锁具，对现场的手动操作进行闭锁。6.8.7对分相操作的断路器和隔离开关，每相电动操作机构的门都应视为一个防误点，必须加装锁具。7附则7.1本标准自2010年1月1日起执行。7.2本标准的解释权属贵州电网公司。11'
