柴油发电机组安装统一技术标准指南

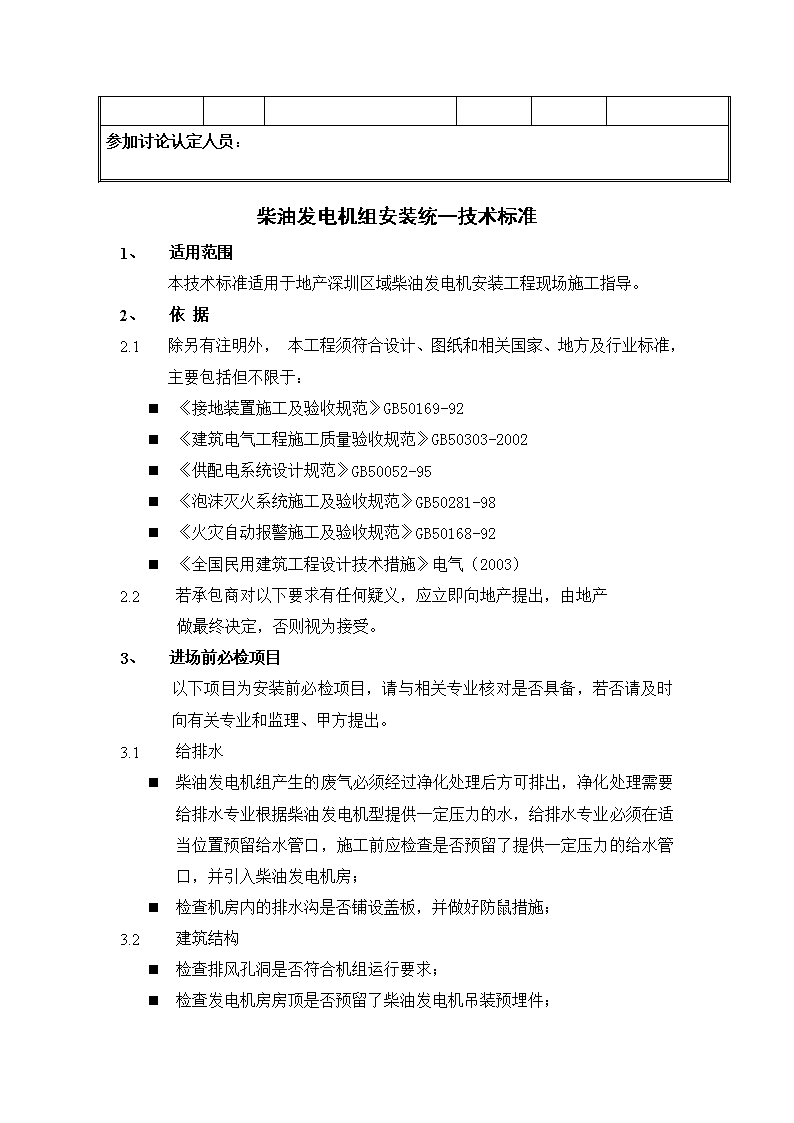

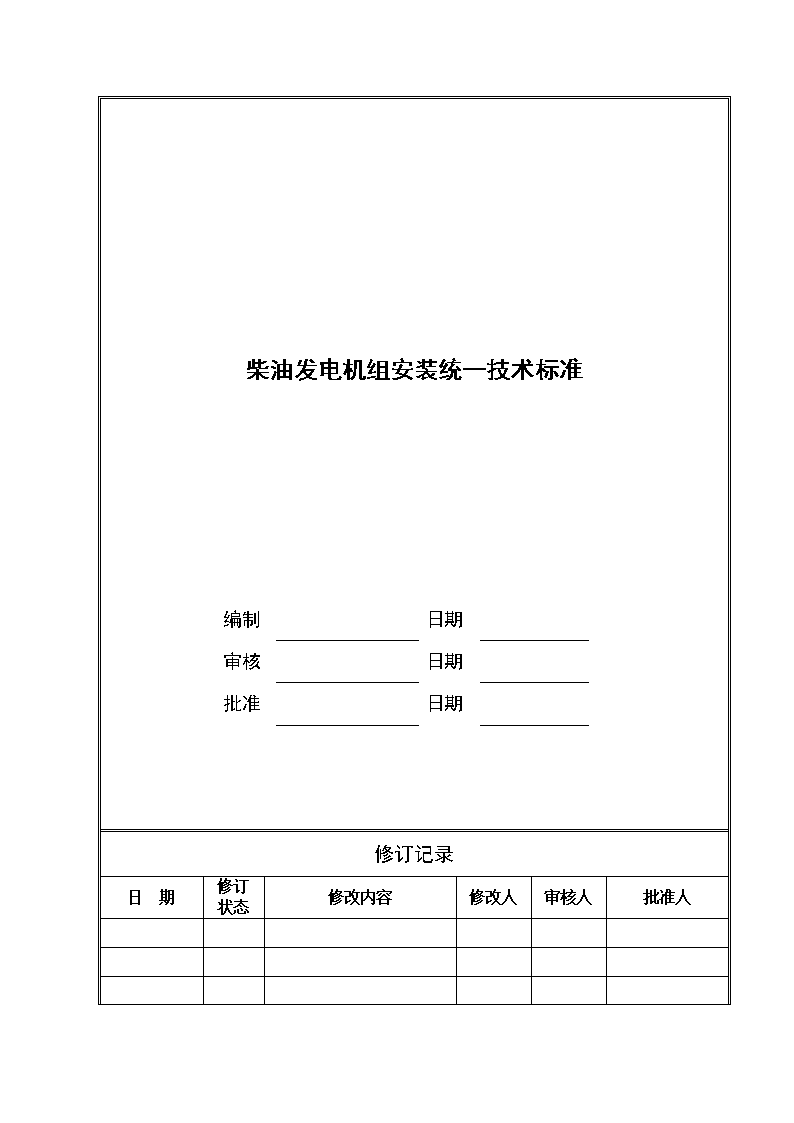

'柴油发电机组安装统一技术标准编制日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人 参加讨论认定人员：柴油发电机组安装统一技术标准1、适用范围本技术标准适用于地产深圳区域柴油发电机安装工程现场施工指导。2、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：n《接地装置施工及验收规范》GB50169-92n《建筑电气工程施工质量验收规范》GB50303-2002n《供配电系统设计规范》GB50052-95n《泡沫灭火系统施工及验收规范》GB50281-98n《火灾自动报警施工及验收规范》GB50168-92n《全国民用建筑工程设计技术措施》电气（2003）2.2若承包商对以下要求有任何疑义，应立即向地产提出，由地产做最终决定，否则视为接受。3、进场前必检项目以下项目为安装前必检项目，请与相关专业核对是否具备，若否请及时向有关专业和监理、甲方提出。3.1给排水n柴油发电机组产生的废气必须经过净化处理后方可排出，净化处理需要给排水专业根据柴油发电机型提供一定压力的水，给排水专业必须在适当位置预留给水管口，施工前应检查是否预留了提供一定压力的给水管口，并引入柴油发电机房；n检查机房内的排水沟是否铺设盖板，并做好防鼠措施；3.2建筑结构n检查排风孔洞是否符合机组运行要求；n检查发电机房房顶是否预留了柴油发电机吊装预埋件； n检查墙体是否预留了柴油废气烟道孔洞，预留尺寸是否符合柴油发电机要求；n检查柴油机房门和储油间门是否安装了乙级防火门，储油间门坎高度是否达到了按油罐容量和面积设计高度，储油间地面铺细沙的厚度是否符合要求；n检查在发电机房地面上是否砌筑了一个高200cm的混凝土凸台,台面尺寸应符合机组安装要求；n检查机房内灯具、门窗安装和地面、内墙粉刷是否完毕，垃圾是否已经清除；3.1消防n检查在在柴油机房是否设置了与消防控制中心通信的直通电话；n检查在发电机房是否设置了CO2气体灭火系统和消防报警系统，是否能实现联动控制排烟设备和送风阀门等，所有消防设备的动作状态是否能远传至控制中心，在消防中心是否能直接控制消防设备；n检查发电机房内所有的消防有关电气设备是否提供了双电源并能实现自动切换；1、进场验收和施工准备4.1柴油发电机（甲供）验收n依据装箱清单，核对主机、附件、专用工具、备品备件；n随带技术文件、检查合格证和出厂记录；n发电机和控制柜提供出厂试验记录；n外观检查：有铭牌、机身无缺陷、涂层完整；4.2乙供材料n在进场前，按监理要求呈报设备材料进场表，获批准后按时进场；n进场的设备材料应具备合格证书、检验报告，设备材料必须符合国家有关标准的要求；n承包商采购的材料必须经过监理检验后方可使用，程序按照监理规范有关规定；4.3施工准备 n承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并于总包单位做好施工工艺协商及施工准备；n安装施工人员如需住宿工地的应至少在正式施工前三天进场准备；n材料应至少在正式安装前二天进场并统一堆放于预定位置；n承包商必须具有专业施工资质和专业施工队伍，穿戴统一制服和工牌，积极配合总包方的管理，注重安全文明施工；n进场前三天向监理提交施工组织设计和施工方案，按批准的施工组织设计和施工方案组织施工；1、安装施工技术要求；5.1电启动用蓄电池设两组，一备一用，应尽量靠近机组，电压宜为24V，每组容量应按柴油机连续起动不少于6次确定。5.2排气管及消声器必须固定到建筑物上或专门的安装架上，让其承受它们的重量，并通过具有伸缩功能的波纹管与机组的排气管连接。5.3排气系统应尽量减少长度、弯头数、随意变径、以减少排气背压。5.4排气管室内部分应保证不泄漏，机房内一定浓度的废气会导致人员中毒并影响发电机的正常工作。5.5排气管过墙应加保护套，伸出室外沿外墙或烟道垂直敷设，其管出口端应加防雨帽或切成30度－45度的斜角；5.6散热器出风口与墙体距离0.8-1M,与墙体出风口之间采用导风罩连接，要密封使热空气不能泄漏回室内；5.7热风管与柴油机散热器连接处，应采用弹性波纹管软接头，使机体的震动不传递给导风罩；5.8新鲜空气进风口一般设置在出风口对面的墙上，采用自然进风时面积原则上应大于出风口，为出风口的1.25倍；5.9发电机连续运行12h内应无漏油、漏气、漏水等不正常现象；5.10发电机中性线（工作零线）应于接地干线直接连接，螺栓防松零件齐全，且有标识；5.11发电机组至低压配电柜馈线的相间、相地的绝缘电阻值应大于0.5M欧，塑料绝缘电缆馈线直流耐压实验为2.4ＫＶ，时间15min,泄漏电流稳定； 5.1柴油发电机馈线连接后，两端的相序必须与原供电系统的相序一致；1、工程施工及验收6.1正式施工前承包商须根据招标要求提供安装施工图给总包（三方合同情况）、监理及项目经理部,并按批准的施工方案和施工组织设计进行施工；6.2发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。开关保护装置的型号、规格正确；柴油发电机组馈电线路连接后，两端的相序必须与原供电系统的相序一致；6.3发电机的中性线（工作零线）应与接地干线连接，螺栓防松零件齐全，且有标识。6.4发电机组至低压柜馈电线路的相间、相对地间的绝缘电阻值应大于0.5M欧姆；6.5受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，机组连续运行12小时无故障；6.6储油间照明采用防爆灯具，储油罐输油管引至室外靠近加油车停放处，管口须做防雨帽，且能防止异物进入；6.7发电机组的试验必须符合“发电机交接试验”项目要求；6.8承包商安装和调试完毕后，应安排技术人员常驻现场负责维护管理，并积极配合总包方等其它专业协调工作；6.9承包商必须负责通过环保、消防部门的验收，提交竣工图纸等资料，办理竣工验收手续；6.10机组应始终处于准备起动状态，当市电中断时，机组应立即起动，并在15秒内投入正常带负荷运行；6.11机组应和电力系统采取连锁装置，不得与其并列运行。当市电恢复时，机组应自动退出工作并延时停机；6.12当连续三次自起动失败，应能发出报警信号；6.13机房内所有与消防有关的送风机、排风排烟机和柴油发电机能实现协调工作，其动作信号应远传至控制中心，且在控制中心能遥控这些设备；6.14 环保验收要求：必须符合环保部门关于噪音、废气排放标准的要求，柴油机组安装时注意防震措施，机组与槽钢之间安放随机携带的若干块减震垫。验收时应符合下表标准：城市区域环境噪音标准（dBA）适用区域昼间夜间特殊住宅区4535居民、文教区5040一般商业与居民混合区5545工业、商业、少量交通与居民混合、商业中心区6050工业集中区6555交通干线道路两侧70551、附件（插入附件链接，显示为图标）XXX图纸.dwgXXX图纸.dwg――――――――――――――――――――――――――――――――――注：横线以上为招标技术要求2、检测工具及检测方法i.材料检测（国家推荐的项目部工程师能采用的方法）……ii.工艺方面的检测（国家推荐的项目部工程师能采用的方法）9、后期维护（视标准内容而定）10、推荐的合格供应商资源'
