长江集装箱船结构计算书毕业论文

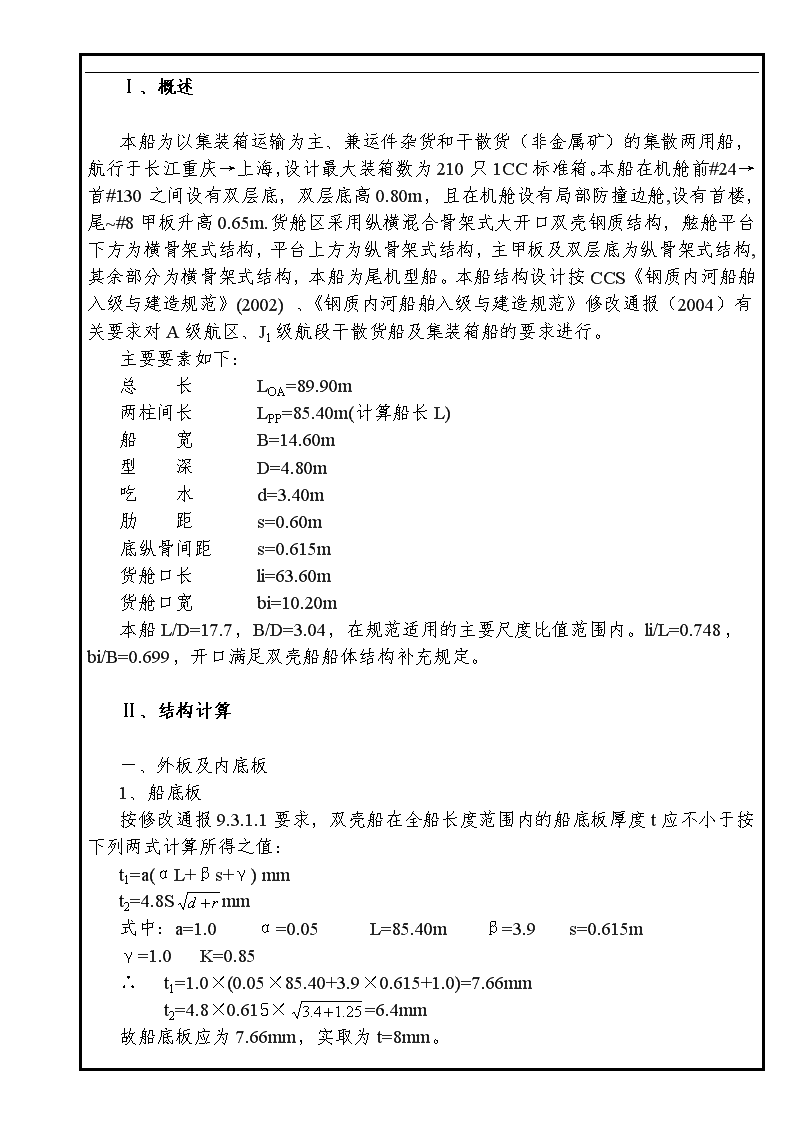

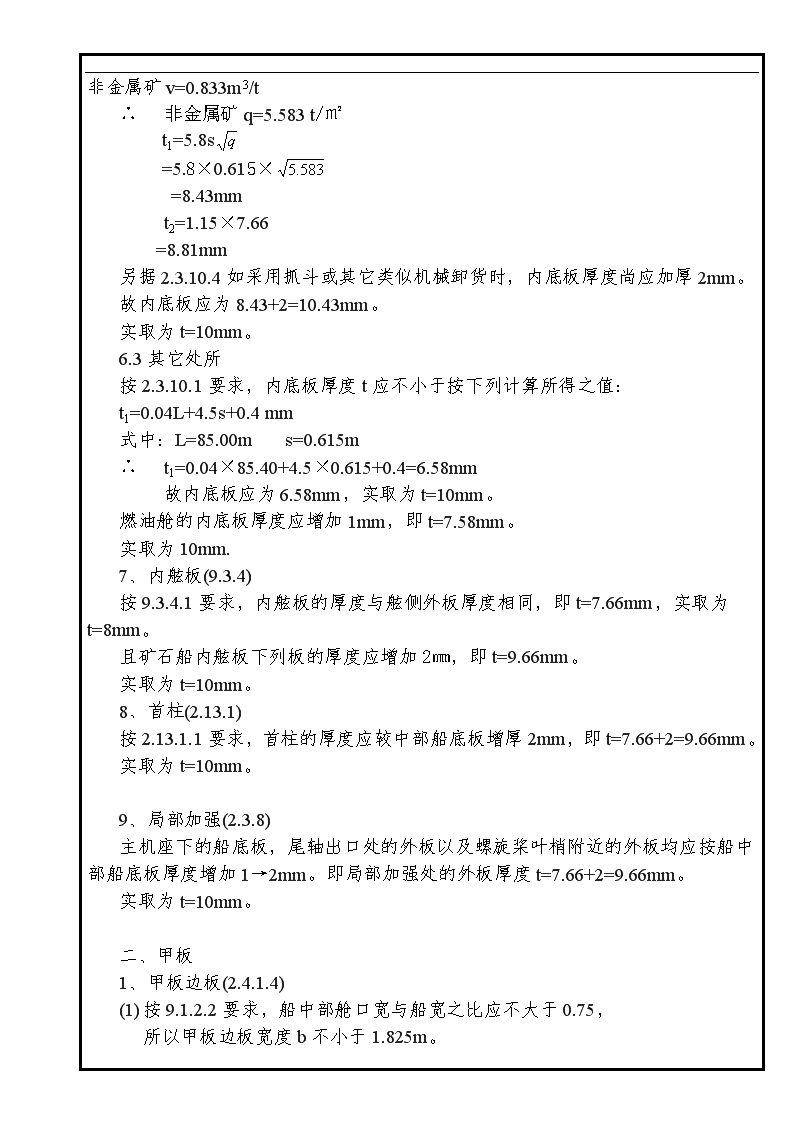

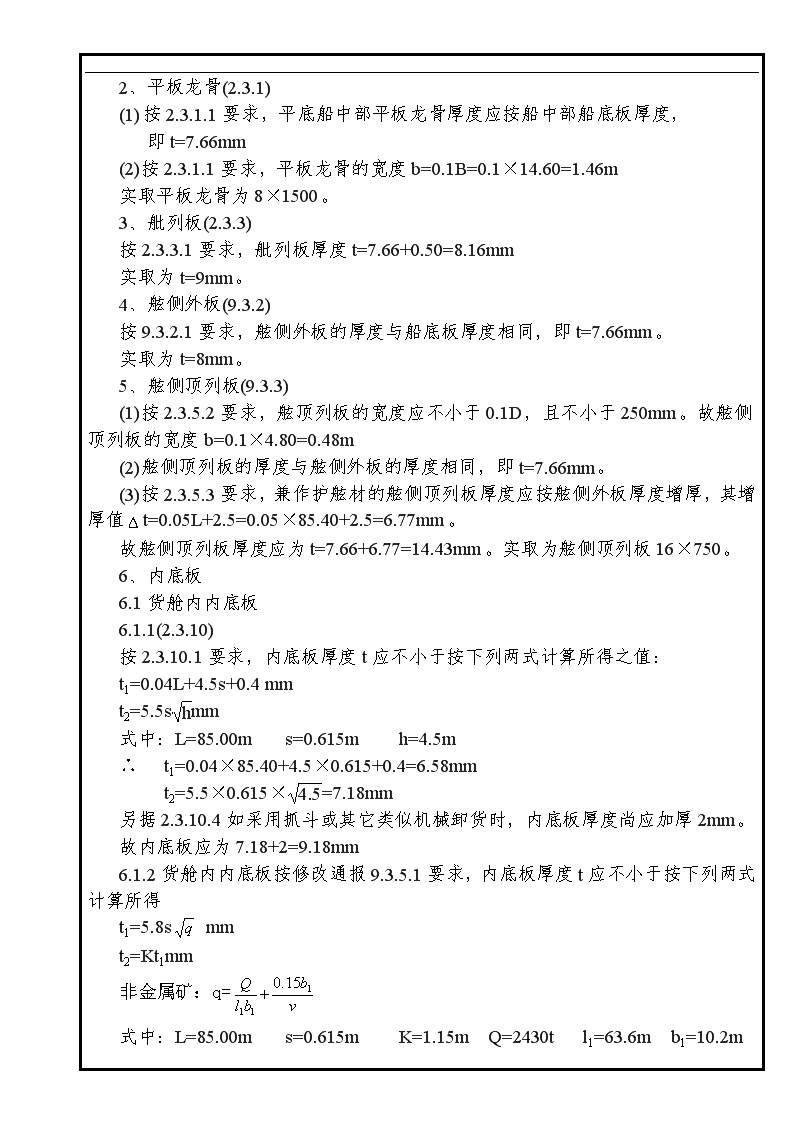

'Ⅰ、概述本船为以集装箱运输为主、兼运件杂货和干散货（非金属矿）的集散两用船，航行于长江重庆→上海，设计最大装箱数为210只1CC标准箱。本船在机舱前#24→首#130之间设有双层底，双层底高0.80m，且在机舱设有局部防撞边舱,设有首楼，尾~#8甲板升高0.65m.货舱区采用纵横混合骨架式大开口双壳钢质结构，舷舱平台下方为横骨架式结构，平台上方为纵骨架式结构，主甲板及双层底为纵骨架式结构,其余部分为横骨架式结构，本船为尾机型船。本船结构设计按CCS《钢质内河船舶入级与建造规范》(2002)、《钢质内河船舶入级与建造规范》修改通报（2004）有关要求对A级航区、J1级航段干散货船及集装箱船的要求进行。主要要素如下：总长LOA=89.90m两柱间长LPP=85.40m(计算船长L)船宽B=14.60m型深D=4.80m吃水d=3.40m肋距s=0.60m底纵骨间距s=0.615m货舱口长li=63.60m货舱口宽bi=10.20m本船L/D=17.7，B/D=3.04，在规范适用的主要尺度比值范围内。li/L=0.748，bi/B=0.699，开口满足双壳船船体结构补充规定。Ⅱ、结构计算一、外板及内底板1、船底板按修改通报9.3.1.1要求，双壳船在全船长度范围内的船底板厚度t应不小于按下列两式计算所得之值：t1=a(αL+βs+γ)mmt2=4.8Smm式中：a=1.0α=0.05L=85.40mβ=3.9s=0.615mγ=1.0K=0.85∴t1=1.0×(0.05×85.40+3.9×0.615+1.0)=7.66mmt2=4.8×0.615×=6.4mm故船底板应为7.66mm，实取为t=8mm。 2、平板龙骨(2.3.1)(1)按2.3.1.1要求，平底船中部平板龙骨厚度应按船中部船底板厚度，即t=7.66mm(2)按2.3.1.1要求，平板龙骨的宽度b=0.1B=0.1×14.60=1.46m实取平板龙骨为8×1500。3、舭列板(2.3.3)按2.3.3.1要求，舭列板厚度t=7.66+0.50=8.16mm实取为t=9mm。4、舷侧外板(9.3.2)按9.3.2.1要求，舷侧外板的厚度与船底板厚度相同，即t=7.66mm。实取为t=8mm。5、舷侧顶列板(9.3.3)(1)按2.3.5.2要求，舷顶列板的宽度应不小于0.1D，且不小于250mm。故舷侧顶列板的宽度b=0.1×4.80=0.48m(2)舷侧顶列板的厚度与舷侧外板的厚度相同，即t=7.66mm。(3)按2.3.5.3要求，兼作护舷材的舷侧顶列板厚度应按舷侧外板厚度增厚，其增厚值Δt=0.05L+2.5=0.05×85.40+2.5=6.77mm。故舷侧顶列板厚度应为t=7.66+6.77=14.43mm。实取为舷侧顶列板16×750。6、内底板6.1货舱内内底板6.1.1(2.3.10)按2.3.10.1要求，内底板厚度t应不小于按下列两式计算所得之值：t1=0.04L+4.5s+0.4mmt2=5.5smm式中：L=85.00ms=0.615mh=4.5m∴t1=0.04×85.40+4.5×0.615+0.4=6.58mmt2=5.5×0.615×=7.18mm另据2.3.10.4如采用抓斗或其它类似机械卸货时，内底板厚度尚应加厚2mm。故内底板应为7.18+2=9.18mm6.1.2货舱内内底板按修改通报9.3.5.1要求，内底板厚度t应不小于按下列两式计算所得t1=5.8smmt2=Kt1mm非金属矿：q=式中：L=85.00ms=0.615mK=1.15mQ=2430tl1=63.6mb1= 10.2m非金属矿v=0.833m3/t∴非金属矿q=5.583t/㎡t1=5.8s=5.8×0.615×=8.43mmt2=1.15×7.66=8.81mm另据2.3.10.4如采用抓斗或其它类似机械卸货时，内底板厚度尚应加厚2mm。故内底板应为8.43+2=10.43mm。实取为t=10mm。6.3其它处所按2.3.10.1要求，内底板厚度t应不小于按下列计算所得之值：t1=0.04L+4.5s+0.4mm式中：L=85.00ms=0.615m∴t1=0.04×85.40+4.5×0.615+0.4=6.58mm故内底板应为6.58mm，实取为t=10mm。燃油舱的内底板厚度应增加1mm，即t=7.58mm。实取为10mm.7、内舷板(9.3.4)按9.3.4.1要求，内舷板的厚度与舷侧外板厚度相同，即t=7.66mm，实取为t=8mm。且矿石船内舷板下列板的厚度应增加2㎜，即t=9.66mm。实取为t=10mm。8、首柱(2.13.1)按2.13.1.1要求，首柱的厚度应较中部船底板增厚2mm，即t=7.66+2=9.66mm。实取为t=10mm。9、局部加强(2.3.8)主机座下的船底板，尾轴出口处的外板以及螺旋桨叶梢附近的外板均应按船中部船底板厚度增加1→2mm。即局部加强处的外板厚度t=7.66+2=9.66mm。实取为t=10mm。二、甲板1、甲板边板(2.4.1.4)(1)按9.1.2.2要求，船中部舱口宽与船宽之比应不大于0.75，所以甲板边板宽度b不小于1.825m。 (2)按9.4.1.3要求，船中部甲板边板的厚度t=1.1=1.1×=10.17mm实取甲板边板为14×2200。2、主甲板半剖面积(9.4.1.2)按9.4.1.2要求，强力甲板在船中部货舱开口一侧的半剖面积A应不小于按下式计算所得之值：A=(αL+β)cm2式中：B=14.60mα=0.30L=85.40mβ=3.80∴A=×(0.30×85.40+3.80)=214.7cm2现实取甲板半剖面积220×1.4+15.989×3=355.967cm2。非大开口处主甲板厚度6mm。3、非强力甲板(2.4.3)按2.4.3.1要求，顶篷甲板厚2mm，首楼甲板厚5mm，舷舱平台甲板厚5mm，其余各层甲板室甲板厚3mm。三、单底骨架(采用横骨架式，s=0.60m)本船仅在首尾设单底骨架。1、实肋板(2.5.2)(尾~#8，#130~首)按2.5.2.2要求，实肋板剖面模数W应不小于按下式计算所得之值：W=Ks(fd+r)l2cm3式中：s=0.60mf=1d=3.40mr=1.25ml=9.84ml1=3.3m(#0肋位)a=2.00mb=2.40取l1/l=1.1K=a(l1/l-1.1)+b=2.00×(1.1-1.1)+2.40=2.4∴W=2.4×0.60×(1×3.40+1.25)×9.842=648.34cm3实取实肋板为⊥，W=738.7cm3。2、中内龙骨(2.5.3)按2.5.3.2要求，中内龙骨腹板的高度和厚度与该处实肋板相同，面板剖面积应不小于实肋板面板剖面积的1.5倍。实取为⊥。3、旁内龙骨(2.5.4)按2.5.4.1要求，旁内龙骨的尺寸与该处实肋板相同。实取为⊥。4、机舱骨架(2.14.3)按2.5.2.2要求，货舱外实肋板剖面模数W应不小于按下式计算所得之值： W=Ks(fd+r)l2cm3式中：s=0.60mf=1d=3.40mr=1.25ml=11.4ml1=9.6m(机舱#21肋位)a=2.00mb=2.40l1/l=1.1K=a(l1/l-1.1)+b=2.00×(1.1-1.1)+2.40=2.4∴W=2.4×0.60×(1×3.40+1.25)×11.42=870.21cm3实肋板为⊥，W=882cm3。按2.14.3.3机舱较货舱外实肋板腹板增厚1mm，面板剖面积增加1倍。实取机舱内实肋板为⊥。机舱内内龙骨的面板和腹板应不小于机舱实肋板的尺寸,实取⊥。四、双底骨架(双壳部分，采用纵骨架式，双层底高800mm，s=0.615m)1、实肋板(2.6.2，9.5.1)(1)按2.6.2.1要求，每3档设置1实肋板。(2)按2.6.2.2要求，实肋板厚度与所在部位船底板厚度相同，即t=7.66mm，实取8㎜。(3)实肋板的腹板上设置垂直加强筋。加强筋取为-8×80，其间距为615mm。（4）修改通报9.5.1.2（5）腹板上开设人孔的尺寸可以为360（高）×640（宽），实取350（高）×550（宽）；并用-10×80扁钢圈加强。2、水密肋板按9.5.1.3要求，水密肋板的厚度较实肋板加厚1㎜，即t=7.66＋1=8.66mm。实取为t=9mm。水密肋板腹板上设置垂直加强筋-8×80，其间距为615mm。3、中桁材(2.6.4)按2.6.4.2要求，中桁材的厚度与所在部位平板龙骨的厚度相同，即t=7.66mm。实取为t=8mm。4、旁桁材(2.6.5)(1)按2.6.5.2要求，旁桁材的厚度与所在部位船底板厚度相同，即t=7.66mm，实取为t=8mm。(2)按2.6.5.3要求，旁桁材上设置垂直加强筋，加强筋取为-8×80，其间距为1200mm。(3)按2.6.5.4要求，旁桁材的间距取为2460。5、船底纵骨与内底纵骨 (1)内底纵骨按修改通报9.5.3.1要求，内底纵骨的剖面模数W及剖面惯性矩I应分别不小于按下列各式计算所得之值：W=5.8sql2cm3I=1.1al2cm4式中：s=0.615ml=1.80mq=5.583t/m2∴W=5.80×0.615×5.583×1.802=64.523cm3实取L100×80×8，W=84.942cm3，I=768.303cm4(带板为10×615)∴a=73.94cm2∴I=1.1×73.94×1.802=263.522cm4(2)船底纵骨(2.6.7.1)A、按2.6.7.1要求，船底纵骨的剖面模数W及剖面惯性矩I应分别不小于按下列各式计算所得之值：W=0.8Ks(d+r)l2cm3I=1.1al2cm4式中：s=0.615md=3.40mr=1.25ml=1.80mK=0.02L+3.5=0.02×85.40+3.50=5.208∴W=0.80×5.208×0.615×(3.40+1.25)×1.802=38.604cm3B、按9.5.4.1要求，船底纵骨的剖面模数W应不小于内底纵骨的剖面模数W的0.85倍：应为：w=0.85×64.523=54.84cm3I=1.1al2cm4实取L100×80×6，W=65.522cm3，I=592.883cm4(带板为8×615)∴a=58.64cm2∴I=1.1×58.64×1.802=208.993cm4五、舷侧骨架1、普通肋骨(首尾横骨架式部分)(2.7.2，9.6.1)按2.7.2.1及9.6.1.1要求，普通肋骨的剖面模数W应不小于按下式计算所得之值：W=Ks(d+r)l2cm3式中，k=4.9，s=0.6m，d=3.4m，r=1.25m，l=2.4m则W=4.9×0.6×(3.4+1.25)×2.42=78.75cm3 实取普通肋骨L110×70×8，W=85.88cm3，(带板为8×600)2、舷侧纵骨(9.6.2)A、按9.6.2.1要求，外舷纵骨和内舷纵骨的剖面模数W应不小于按下式计算所得之值：W=5s(0.9d+r)l2cm3式中：s=0.560md=3.40mr=1.25ml=1.80m∴W=5×0.56×(0.9×3.40+1.25)×1.802=39.10cm3B、按9.5.3.2要求，外舷纵骨和内舷纵骨的剖面惯性矩I应不小于按下式计算所得之值：I=1.1al2cm4实取2.8m平台下方纵骨L90×56×6，W=43.424cm3，I=350.886cm4(带板为8×560)∴a=53.357cm2∴I=1.1×53.357×1.802=190.16cm42.8m平台上方纵骨L125×80×8，W=111.92cm3，I=1196.59cm4(带板为8×500)∴a=56.445cm2∴I=1.1×56.445×1.802=201.17cm43、强肋骨A、首尾横骨架式部分强肋骨(2.7.3)按2.7.3.1要求，强肋骨模数W应不小于按下式计算所得之值：W=Ks(d+r)l2cm3式中：K=4.0s=1.80md=3.40mr=1.25ml=4.1m∴W=4.0×1.80×(3.40+1.25)×4.12=562.81cm3实取⊥，W=619.685cm3B、双舷部分强肋骨(9.6.3)按9.6.3.2要求，强肋骨的剖面模数W应不小于按下式计算所得之值：W=6s(d+r)l2cm3式中：s=1.80md=3.40mr=1.25ml=2.2m∴W=6.0×1.80×(3.40+1.25)×2.22=243.05cm32.8m平台以下实取⊥，W=269.8cm32.8m平台以上实取⊥，W=381cm3 4、舷侧纵桁(2.7.4)舷侧纵桁的剖面尺寸应与强肋骨相同，取单舷部分舷侧纵桁⊥，W=619.685cm3六、甲板骨架1、甲板横梁(2.8.1)按2.8.1.1及2.8.1.2要求，横梁的剖面模数W和强力甲板横梁剖面惯性矩I应分别不小于按下列两式计算所得之值：W=5cshl2cm3I=3Wlcm4按横梁所处部位列表计算如下：ch(m)s(m)l(m)W(cm3)I(cm4)实取W(cm3)I(cm4)主甲板1.450.50.62.6415.16120.07L75×50×633.288246.328首楼甲板10.50.63.013.5L63×40×519.839居住甲板10.350.63.52513.05L56×36×514.13驾驶甲板10.350.63.613.608L63×40×414.29尾平台甲板10.350.62.647.32L56×36×514.13顶篷甲板10.20.63.05.4L50×32×37.028注：尾平台甲板不装集装箱部分，参照驾驶甲板。2、甲板纵骨(2.8.2)按2.8.2.2及2.8.2.3要求，强力甲板纵骨的剖面模数W和剖面惯性矩I应分别不小于按下列两式计算所得之值：W=kcshl2cm3I=1.1al2cm4式中：k=0.05L+4=8.27c=1.45s=0.55mh=0.5ml=1.80m∴W=8.27×1.45×0.5×0.55×1.802=10.68cm3实取L125×80×8，W=111.92cm3，I=1196.59cm4a=1.6×55+15.989=103.989cm2∴I=1.1×103.989×1.802=370.6cm4舷舱平台甲板纵骨，按2.8.2.2及2.8.2.3W=kcshl2cm3式中：k=0.05L+4=8.27c=1.0s=0.55mh=0.5ml=1.80m∴W=8.27×1.0×0.5×0.55×1.802=7.36cm3实取L90×56×6，W=43.4cm3，3、横骨架式部分甲板纵桁、强横梁(2.8.3)3.1按2.8.3.2及2.8.3. 3要求，甲板纵桁的剖面模数W和剖面惯性矩I应分别不小于按下列两式计算所得之值：W=kcbhl2cm3I=2.75Wlcm4式中：强力甲板k=0.03L+4.8=7.36，其他甲板k=5.7按纵桁所处部位列表计算如下：kch(m)b(m)l(m)W(cm3)I(cm4)实取W(cm3)I(cm4)主甲板7.361.450.52.466.00472.687799.3⊥49711014首楼甲板5.710.52.404.8198.72622.8⊥267.43983.3尾平台甲板5.710.52.554.2128.21480.7⊥1782382居住甲板5.710.353.64.8165.472184.24⊥1782382驾驶甲板5.710.353.33.371.69650.6⊥1251276顶篷甲板5.710.23.33.340.97371.8⊥94930注：尾平台甲板不装集装箱部分，参照驾驶甲板。4、纵骨架部分强横梁(2.8.5)主甲板，按2.8.5.2要求，纵骨架式强横梁的剖面模数W应不小于按下式计算所得之值：W=8cshl2cm3式中：c=1.45s=1.80mh=0.5ml=1.65m∴W=8×1.45×1.80×0.5×1.652=28.43cm3实取⊥其W=392cm3舷舱平台甲板，按2.8.5.2要求，纵骨架式强横梁的剖面模数W应不小于按下式计算所得之值：W=8cshl2cm3式中：c=1.0s=1.80mh=0.5ml=1.65m∴W=8×1.0×1.80×0.5×1.652=19.6cm3实取⊥其W=262cm35、舱口围板(2.15.2)(1)按2.15.2.1要求，取舱口围板高出强力甲板650mm。(2)按2.15.2.1要求，长大舱口围板厚度t应不小于按下式计算所得之值：t=0.1L+2.5mm∴t=0.1×85.40+2.5=11.04mm 实取舱口围板厚度t=12X1050。(3)按2.15.2.2要求，舱口围板顶缘应设置水平桁，水平桁由垂直桁支承，垂直桁的尺寸与水平桁相同。水平桁的剖面积a=0.3ht式中：h=65cmt=1.104cm∴a=0.3×65×1.104=21.53cm2实取舱口围板顶缘水平桁为―16×150。a=24cm2七、舱壁1、平面水密舱壁板按2.12.2.1，9.7.1.1及9.7.2.1要求，舱壁底列板厚度应不小于按下式计算所得之值：t=Ks+cmm按舱壁类型列表计算如下：Ks(m)h(m)c(m)底列板厚度(mm)实取底列板(mm)防撞舱壁4.20.6154.80.56.166货舱壁3.20.6154.800.55.316深舱壁4.20.6155.301.06.958舷舱水密横舱壁4.20.555.301.06.3282、平面舱壁扶强材按2.12.3.2，9.7.1.2要求，平面舱壁扶强材的剖面模数W应不小于按下式计算所得之值：W=Kshl2cm3按舱壁类型列表计算如下：Ks(m)h(m)l(m)W(cm3)实取W(cm3)防撞舱壁4.00.6153.42.8065.57L110×70×885.12货舱壁3.00.6153.42.8049.18L100×80×665.52深舱壁5.00.6153.92.8094.02L125×80×7100.32舷舱水密横舱壁上5.00.5522.022L75×50×632.1舷舱水密横舱壁下5.00.553.92.8084.08L110×70×885.123、桁材按2.12.4.3，9.7.1.2及9.7.2.2要求，垂直桁及水平桁的剖面模数W 应不小于按下式计算所得之值：W=Kbhl2cm3按舱壁类型列表计算如下：Kb(m)h(m)l(m)W(cm3)实取W(cm3)防撞舱壁5.01.952.354.1385.16⊥476货舱壁4.12.553.23.8483.10⊥533货舱壁#244.12.5544.6884.91⊥915深舱壁(首部)5.02.462.854.1589.27⊥618八、主机座(2.14.1)1、机座纵桁面板按2.14.1.3要求，纵桁面板的厚度应不小于按下式计算所得之值：t=1.553+3.6mm式中：Ne=432kW∴t=1.55×3+3.6=15.32mm实取机座纵桁面板t=16mm。2、机座纵桁腹板按2.14.1.3要求，纵桁腹板的厚度应不小于按下式计算所得之值：t1=(0.1h+0.6)tmm式中：h=1.40mt=15.39mm∴t1=(0.1×1.40+0.6)×15.32=11.34mm实取机座纵桁腹板t=12mm。3、横隔板及横肘板按2.14.1.3要求，横隔板及横肘板的厚度应不小于按下式计算所得之值：t2=0.77t1mm式中：t1=11.34mm∴t2=0.77×11.34=8.73mm实取横隔板及横肘板t=10mm。九、围壁1、围壁板按2.16.2.3，2.16.3.1及2.16.4.1要求，围壁板的厚度应为：机舱棚壁板厚度t=3mm，实取4mm 甲板室壁板厚度t=2mm，实取3mm2、围壁扶强材按2.16.2.4，2.16.3.1及2.16.4.2要求，甲板室及首楼侧壁扶强材的剖面模数W应分别不小于按下列两式计算所得之值：W=3sl2cm3W=3.6sl2cm3式中：s=0.60mml=2.30m∴甲板室的围壁扶强材W=3×0.60×2.302=10.31mm机舱棚的围壁扶强材W=3.6×0.60×2.302=12.38mm实取甲板室的围壁扶强材为L63×40×4，W=14.86cm3(带板3×600)。机舱棚的围壁扶强材为L63×40×5，W=16.65cm3(带板3×600)。十、支柱支柱的载荷(2.11.2)按2.11.2.1要求，对于支柱所受的负荷P，应按下式计算：P=9.8cabh+0.95P’kN按支柱所处部位列表计算如下:(机舱上方按平均每20英尺箱位,负荷按平均每箱重10.096吨计算，三层，共30.3t，分别由四个箱角承受)c(m)a(m)b(m)h(m)P’(kN)P(kN)首楼甲板1.05.51.80.35033.96机舱1.456.02.850.59.8X30.3403.59实取首楼甲板支柱φ70×6(P=70.1kN,l=2.6m)机舱区域支柱φ180×9(P=416.5kN,l=4.71m)十一、构件选用序号部件名称规范要求值实际取值一外板板1船底板t=7.6682平板龙骨7.66×14408×15003舭列板t=8.1694舷侧外板t=7.6685舷侧顶列板14.63×48016×7506内底板t=10.43107内舷板t=7.66，9.66（下列板）8，10（下列板） 8纵舱壁板t=6.9489舷舱平台板510首尾柱板t=9.6610二甲板板1主甲板边板10.17×144014×22002主甲板板63主甲板开口处半剖面面积A=214.7cm2355.976cm24顶篷甲板板t=225首楼甲板t=356其余各层甲板室甲板t=33三单底骨架（机舱除外）1实肋板W=620.5cm3⊥，W=738.7cm32中内龙骨⊥3旁内龙骨⊥四双底骨架(双壳部分)1实肋板82中桁材83旁桁材84内底纵骨W=64.523cm3，I=251.761cm4L100×80×8W=84.942cm3，I=768.303cm45船底纵骨W=54.84cm3，I=208.993cm4L100×80×6W=65.522cm3，I=592.883cm4五舷侧骨架1普通肋骨（横骨架式部分）W=78.75cm3L110×70×8W=85.88cm32内外舷纵骨（平台上方）W=39.10cm3，I=201.17cm4L125×80×8W=111.92cm3，I=1196.59cm43内外舷纵骨（平台下方）W=39.10cm3，I=190.16cm4L90×56×6W=43.4cm3，I=350.9cm4强肋骨(平台下方双舷部分)W=243.05cm3⊥，W=269.8cm3强肋骨(平台上方双舷部分)W=243.05cm3⊥，W=381cm34(横骨架式部分),强肋骨W=562.81cm3⊥，W=619.69cm3 5强肋骨（首楼）⊥，W=220.8cm36舷侧纵桁⊥六甲板骨架1主甲板横梁W=15.16cm3，I=120.1cm4L75×50×6W=33.288cm3，I=246.328cm42首楼甲板横梁W=13.5cm3L63×40×5，W=19.839cm33尾平台甲板横梁W=10.5cm3L63×40×5，W=19.839cm34驾驶甲板室甲板横梁W=13.608cm3L56×36×5，W=14.13cm35顶篷甲板横梁W=5.40cm3L50×32×3，W=7.028cm36舷舱平台甲板纵骨W=7.9cm3L90×56×6，W=43.424cm37主甲板纵骨W=10.68cm3，I=370.6cm4L125×80×8W=111.92cm3，I=1196.59cm48主甲板强横梁(双舷部分)W=28.43cm3⊥，W=270cm39舷舱平台强横梁W=19.6cm3⊥，W=270cm310主甲板纵桁、强横梁W=472.68cm3，I=7799.3cm4⊥，W=497cm3，I=11014cm411首楼甲板纵桁及强横梁W=198.7cm3，I=2622.8cm4⊥，W=267.4cm3，I=3983.3cm412尾平台甲板纵桁及强横梁W=79.14cm3，I=671.2cm4⊥，W=230cm3，I=4333cm413居住甲板纵桁及强横梁W=165.47cm3，I=2148.24cm4⊥，W=178cm3，I=2382cm414驾驶甲板纵桁W=71.69cm3，I=1348.6cm4⊥，W=125cm3，I=1276cm415顶篷甲板纵桁W=40.97cm3，I=371.8cm4⊥，W=94cm3，I=930cm416舱口围板t=11.04mm12×105017舱口围板顶缘水平桁a=21.53cm2—16×150，a=24cm218舱口水平扶强材L90×56×619舱口围板垂直桁⊥七舱壁 1防撞舱壁板t=6.1662货舱壁板t=5.3163深舱壁板t=6.948,64舷舱水密横舱壁壁板t=6.3285防撞舱壁扶强材W=65.57cm3L110×70×8，W=85.12cm36货舱壁扶强材W=49.18cm3L100×80×6，W=65.52cm37深舱壁扶强材W=94.02cm3L125×80×7，W=100.32cm38舷舱水密横舱壁扶强材上W=22cm3L75×50×6，W=32.1cm3舷舱水密横舱壁扶强材下W=84.08cm3L110×70×8，W=85.12cm39防撞舱壁垂直桁及水平桁W=385.16cm3⊥，W=476cm310货舱壁垂直桁及水平桁W=483.10cm3⊥，W=533cm311深舱壁垂直桁及水平桁W=589.27m3⊥，W=618cm3八机舱1主机座下外板t=9.66102机舱内龙骨⊥3机舱内实肋板⊥4机座纵桁面板t=15.32—16×1805机座纵桁腹板t=11.34126横隔板及横肘板t=8.7310九围壁1甲板室围壁板t=232机舱棚围壁板t=343甲板室围壁扶强材W=10.31cm3L63×40×4，W=14.86cm34机舱棚围壁扶强材W=12.38cm3L63×40×5，W=16.65cm3十支柱1　首楼甲板支柱φ70×62机舱区域支柱φ180×9十二、总纵强度校核1、按9.2.1.1及9.2.2.1要求，中部剖面的最小剖面模数W0和惯性矩应分别为：W0=aKLBd(Cb+1.2)(4.18-3.7l1/L)cm2•mI=3.85W0L×10-2cm2•m2式中：a=1K=×αL=85.40mB=14.60md=3.40ml1=63.6mCb=0.813 甲板边线或平板龙骨处α=1.05舱口围板顶缘处α=0.9中部剖面最小剖面模数l1/L=0.745，应取l1/L=0.77∴甲板边线或平板龙骨处K=×1.05=0.459舱口围板顶缘处K=×0.9=0.394∴(1)甲板边缘或平板龙骨处：W0=1×0.459×85.40×14.60×3.40×(0.813+1.2)×(4.18-3.7×0.77)=5213.43cm2•m(2)舱口围板顶缘：W0=1×0.394×85.40×14.60×3.40×(0.813+1.2)×(4.18-3.7×0.77)=4475.15cm2•m(3)中剖面最小惯性矩：I=3.85×5213.43×85.40×10-2=17141.24cm2•m21、对中剖面的各项参数列表计算如下：序号构件名称构件尺寸(mm)剖面积(cm2)距基线(m)静矩(cm2•m)惯矩(cm2•m2)自身惯矩(cm2•m2)1平板龙骨(1/2)×8×15006002船底板8×585046803船底纵骨10×(L100×80×6）106.370.0717.5520.53604舭列板9×700630005舭列板9×600540.316.24.861.66舷侧外板8×34502762.325641.71491.95273.87舷侧顶列板16×750120.004.4255312349.685.638中桁材(1/2)×8×800320.412.85.121.79旁桁材8×800640.425.610.243.4110内舷板8×700560.3519.66.863.4010×10001001.21201448.338×27002163.05658.82009.34131.2211内舷板12×400484.55218.4993.720.6412内底板10×51005100.700357249.9013内底纵骨7×(L100×80×8）97.6080.7371.25452.015014甲板板14×22003084.81478.47096.32015甲板纵骨3×(L125×80×8)47.9674.74227.361077.7016内外舷纵骨6×(L125×80×8)95.9343.8364.551385.30 17内外舷纵骨8×(L90×56×5)57.71.480.78113.09018舷舱平台5×22001102.8308862.4019舱口围板0.8×12×65062.45.125319.81638.982.220舷舱平台纵骨3×(L90×56×6)25.672.7670.85195.55021舱口扶强材0.8×(L90×56×6)7.015.135.751182.33022舱口顶缘0.8×16×15019.25.45104.64570.2880Σ3004.8595670.03720440.179431.933、计算总结(1)中和轴距主甲板e==1.887m(2)中剖面惯性矩：I=2×(20440.179-1.8872×3004.859+431.93)=20346cm2•m2(3)中剖面模数：平板龙骨处W==10782cm2•m甲板边线处W==6985cm2•m舱口围板顶缘W==5710cm2•m∴本船实际中剖面的剖面模数和惯性矩均大于规范的要求值，满足规范。袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈'
