洛阳市伊滨区实验小学教学办公楼建筑与结构设计土木系毕业设计计算书

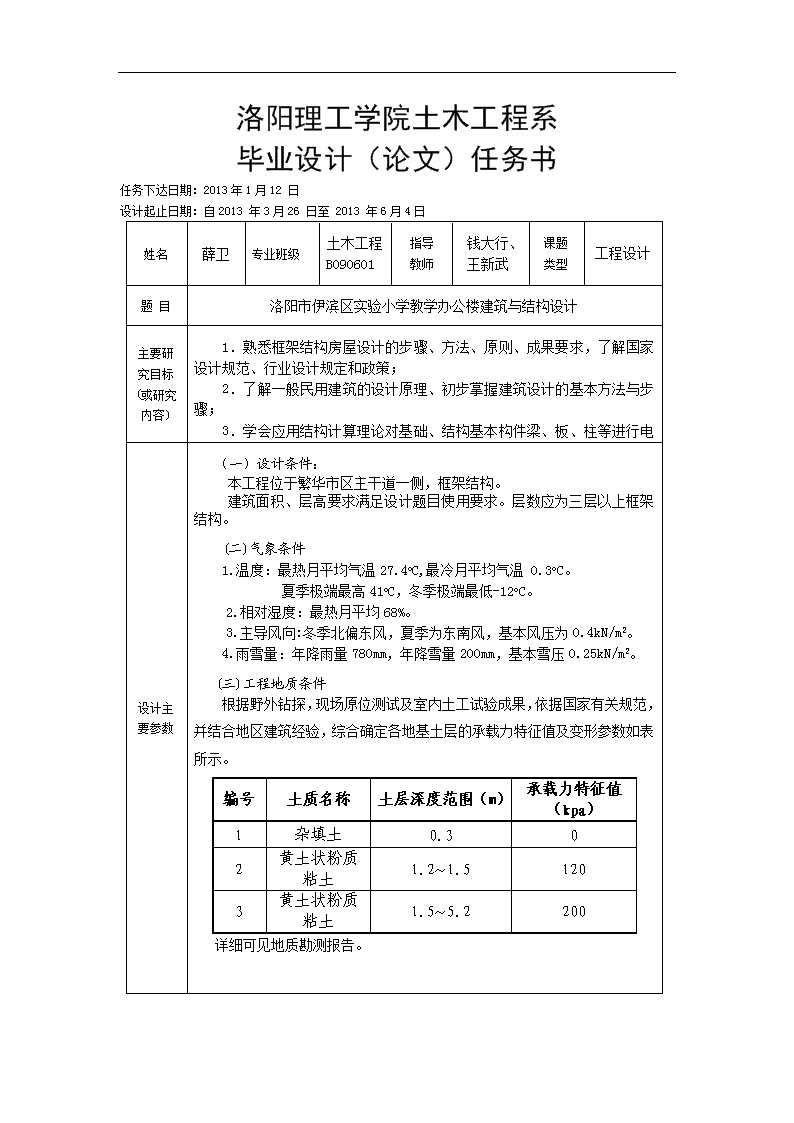

'洛阳理工学院土木工程系毕业设计（论文）任务书任务下达日期：2013年1月12日设计起止日期：自2013年3月26日至2013年6月4日姓名薛卫专业班级土木工程B090601指导教师钱大行、王新武课题类型工程设计题目洛阳市伊滨区实验小学教学办公楼建筑与结构设计主要研究目标(或研究内容)1．熟悉框架结构房屋设计的步骤、方法、原则、成果要求，了解国家设计规范、行业设计规定和政策；2．了解一般民用建筑的设计原理、初步掌握建筑设计的基本方法与步骤；3．学会应用结构计算理论对基础、结构基本构件梁、板、柱等进行电算和手算。4.掌握CAD绘图和手工绘制施工图的能力。设计主要参数（一）设计条件：本工程位于繁华市区主干道一侧，框架结构。建筑面积、层高要求满足设计题目使用要求。层数应为三层以上框架结构。(二)气象条件1.温度：最热月平均气温27.4oC,最冷月平均气温0.3oC。夏季极端最高41oC，冬季极端最低-12oC。2.相对湿度：最热月平均68%。3.主导风向:冬季北偏东风，夏季为东南风，基本风压为0.4kN/m2。4.雨雪量：年降雨量780mm，年降雪量200mm，基本雪压0.25kN/m2。(三)工程地质条件根据野外钻探，现场原位测试及室内土工试验成果，依据国家有关规范，并结合地区建筑经验，综合确定各地基土层的承载力特征值及变形参数如表所示。编号土质名称土层深度范围（m）承载力特征值（kpa）1杂填土0.302黄土状粉质粘土1.2～1.51203黄土状粉质粘土1.5～5.2200详细可见地质勘测报告。 课题要求、主要任务及数量（指图纸规格、张数，说明书页数、论文字数等）（一）建筑部分1．建筑设计内容：（1）建筑方案及其初步设计；（2）建筑平面、立面和剖面设计；（3）主要部位的建筑构造设计及材料做法；（4）绘制建筑施工图。2．建筑设计成果：（1）建筑设计说明一份，扼要说明工程概况、设计意图，构造做法及施工方法等；（2）首层、标准层平面图，屋顶平面图(比例1：100)；（3）立面图（正立面、侧立面，比例1：100），注明标高及装修做法；（4）剖面图（剖面图不剖在楼梯间处，需另绘出楼梯剖面图，比例1：100）；（5）构造详图3～4个，包括屋面、墙梁、楼梯等（比例1：10或1：20）。（6）门窗表：所用门窗尽量选用标准图集，注明门窗型号、数量、洞口尺寸等。（二）结构部分1．结构设计内容：（1）确定结构方案：①上部承重结构方案与布置；②楼（层）盖结构方案与布置；③基础方案布置；④结构措施及其特殊部位的处理等。（2）结构设计计算：①恒荷载、活荷载计算；②基础计算③现浇楼板配筋计算；④楼梯计算；⑤结构抗震按构造要求。（3）绘制结构施工图。2．结构设计成果：（1）结构设计说明一份，要求完成结构设计计算书一份，内容为：结构设计计算①～⑤步骤（用A4纸打印或书写）；（3）绘制结构施工图，主要包括：①结构设计说明；②基础平面布置图及基础配筋详图（比例1：100和1：30～1：50）；③梁、板、柱平面布置图、配筋图，（比例1：100，）；④梁、板、柱配筋图（比例1：30～1：100，绘制配筋图）；⑤其它必要的构件配筋图（如：楼梯、雨蓬、挑梁配筋图，比例1：30～1：50）。3.其他要求毕业设计图纸中，建议采用2号图纸绘制。设计图纸成果中，必须有3张手 毕业设计计算书要求绘的建筑图和结构图（建筑2张、结构1张，共3张）。学生在规定时间内在教师指导下，独立完成毕业，设计（论文）工作，最后提交毕业（论文）文本，除图纸外，还有毕业设计计算书。业设计说明书：字数5000-8000字（详见教务发[2009]4号文件规定）。包括标题、摘要、关键词、正文（引言、本论、结论）、参考文献等。摘要和关键词要求中英文对照。1.计算书结构（1）毕业设计（论文）的任务书；（2）毕业设计（论文）的摘要；（3）毕业设计（论文）目录；（4）毕业设计计算书；（5）设计论文（6）谢词（7）参考文献；2.计算书内容要求（1）任务书：包括设计（论文）题目、论文的原始数据，主要参考资料、重点内容、设计指标；（2）中英文摘要及关键词：一般为500字，摘要介绍设计（论文）的研究课题，本人见解和主要结论；关键词少于5个；（3）目录：按计算书和住宅设计论文章节次序编好页码，设计图纸要有标号；（4）设计计算书和设计论文要求论证严格，层次分明，语句通顺，表达确切，字体端正，一律用专用报告纸书写，或A4打印。 进度计划第1、2周：熟悉毕业设计任务书、参阅相关设计资料；第3周：进行建筑设计，必须满足设计任务书要求；第4周：进行结构总体布置设计，必须满足相关规范要求；第5、6周：进行结构设计，包括框架整体受力计算、楼板配筋设计，楼梯板、梁配筋设计；第7周：根据地质条件进行基础选择和结构设计：第8、9周：绘制设计图；第10周：撰写设计说明书；第11周：准备毕业答辩。主要参考文献和数据1.相关教材：《房屋建筑学》、《结构力学》、《混凝土结构》、《地基基础》、《建筑抗震》、《建筑施工》、《砌体结构》等。2.设计规范及标准：《房屋建筑制图统一标准》（GB/T50001-2001）《建筑制图标准》（GB/T50104—2001）《建筑结构制图标准》（GB/T50105-2001）《建筑结构荷载规范》（GB50009-2002）《混凝土结构设计规范》（GB50010-2002）《钢筋混凝土施工图平面整体表示方法制图规则与构造详图》11G101-1～3指导教师钱大行、王新武系部主管教学主任孙成城学院教学主管 洛阳理工学院毕业设计（论文）开题报告系（部）：土木工程系2013年4月8日薛卫课题名称洛阳市伊滨区实验小学教学办公楼建筑与结构设计学生姓名薛卫专业班级B090601课题类型设计指导教师王新武钱大行职称教授副教授课题来源工程实际1.综述本课题国内外研究动态，说明选题的依据和意义国际建筑师协会在《雅典宪章》中曾经将人类社会基本活动归纳为居住、工作、游憩、交通四大类，而办公是人类最主要的工作活动之一。办公楼设计时应充分考虑适应性、灵活性、高效性和人性化的设计理念，以充分展示建筑功能与建筑形象的亲和力与开放性，做到人及建筑与环境的和谐共处、永续发展，创造亲切宜人的建筑形象和舒适自然的办公环境。选题是根据目前普遍所采用的框架结构和建筑布置。根据命题中所要求的教学办公楼和目前各种办公楼的通常使用要求进行设计，以满足该设计在建筑和结构，以及使用方面的要求。框架结构的特点是整体性强、抗腐蚀能力强、经久耐用，并且房间的开间，进深相对较大能为建筑提供灵活的使用空间，空间分割较自由。小学教学办公楼设计与其他建筑设计比较，需要考虑的地方会多一点，小学教学办公楼里的房间使用功能不一样，所以设计的也要格局不同。随着社会的发展，生态主义、智能化、人性化、个性化、现代化、功能复合化办公建筑的设计理念将是今后现代办公楼的发展趋势。提高室内外环境质量、办公效率和办公室的技术设施水平，满足多种功能需要，也是办公楼建筑探索的课题，办公楼设计由此成为我的毕业设计选题，并能够达到以下目的：1)巩固本人四年来在校期间所学的基本理论和专业知识，并运用所学基础理论、专业知识和相应技能综合解决建筑工程设计与施工中各方面实际问题；2)初步了解并掌握一个建筑师和结构工程师的实际工作内容和设计工作的方法与步骤；3)培养自己树立正确的设计思想﹑严谨的科学态度和工作作风，正确掌握和运用设计原则，能综合全面地考虑设计中各方面的问题；4)了解并掌握建筑设计和结构设计的全过程，正确掌握框架结构设计原理和内力分析的计算方法；5)熟悉建筑及结构设计方面相应的常用规范、规程和定额标准，以及掌握建筑设计软件CAD、结构设计软件PKPM的性能及其操作使用方法，提高工程制图技能；毕业设计是对我们大学四年来所学知识的一次全面的，彻底的，综合的考查，也是对我们在学期间的最后一次大练兵。通过这次设计，熟悉建筑设计和结构设计的全过程，熟悉相关设计规范、手册、标准图集以及工程实践中常用的方法。 毕业设计对于培养我初步的科学研究能力，提高综合运用所学知识分析问题、解决问题的能力有着重要的意义。同时积极、独立完成毕业设计也是为今后的实际工作做出必要的准备。2.研究的基本内容，拟解决的主要问题根据建筑物的使用要求、地理位置、朝向、体型等因素的要求，完成建筑总平面图设计、建筑方案、结构方案等的确定。1)建筑设计部分：建筑平面设计，建筑立面设计和施工图设计。施工图内容：底层平面图、标准层平面图、顶层平面图、屋顶平面图、立面图、剖面图、楼梯间、卫生间等局部大样及其构造详图。2)结构设计部分：建筑结构包括上部结构设计和基础设计。上部结构设计主要内容及步骤：①根据建筑设计来确定结构体系、确定结构主要材料；②结构平面布置；③初步选用材料类型、强度等级等，根据经验初步确定构件的截面尺寸；④结构荷载计算及各种荷载作用下结构的内力分析；⑤荷载效应组合；⑥构件的截面设计。⑦此外还包括某必要些构造措施。需要依据结构专业相关规范、图集等。基础设计：①根据工程地质勘察报告、上部结构类型及上部结构传来的荷载效应和当地的施工技术水平及材料供应情况确定基础的形式，材料强度等级，一般有浅基础（如：独立基础、条形基础等）和深基础（如：桩基）；②基础底面积的确定及地基承载力验算；③基础内力计算及配筋计算。④考虑必要的构造措施建筑物所在地区地震设防烈度为6度，一般不必计算地震作用，只需采取必要的抗震措施；拟建场地类型土质情况良好，场地平坦，Ⅱ类建筑场地，建筑等级为Ⅱ级，耐火等级为二级；结构形式为框架结构，基础采用柱下独立基础。1)建筑抗震采用6度设防，建筑结构安全等级为二级。水平地震作用可采用底部剪力法。2)基本风压取ω=0.35kN/㎡，风荷载作用下的内力计算和框架位移采用D值法计算。3)竖向荷载作用框架结构的内力与位移可按弹性方法计算，框架梁及连梁等构件可考虑局部塑性变形引起的内力重分布。可以采用分层法进行手算。3.研究步骤、方法及措施复习相关课程内容，明确设计步骤，根据参阅相关设计资料完成设计任务。根据设计需要解决的主要问题，完成建筑设计；结构设计；基础设计、编制计算书和施工图绘制。1）建筑部分根据毕业设计任务书拟在洛阳市伊滨区建一幢实验小学教学办公楼，它包括门厅、普通办公室、专用办公室、卫生间等。注：建筑设计部分要求有：设计图纸应符合工程制图规范，图面布置匀称美观，线条清晰，字体端正。（1）毕业设计文件封面。（2）图纸目录。（3）建筑设计说明书、建筑材料做法、门窗表。（4）平面图：1：100底层平面图、标准层平面图、顶层平面图、屋顶平面图。（5）立面图：1：100正立面图、背立面图、侧立面图。（6）剖面图：1：100；选择位置应能表达建筑空间组织、主要结构和构造、屋面排水方向。（7）建筑构造节点详图、楼梯平剖面图。比例1：50、1：30、1：20、1：10。2）结构设计部分 进行结构设计，根据建筑设计和相关规范条款给出合理的柱网图；在综合考虑结构在各种恒载、活载、风荷载以及地震荷载作用下的情形后，要详细分析结构在风荷载和地震荷载作用下的横向和纵向的各种性能，具体计算结构的梁、柱的弯矩、轴力、剪力，并进行了相应的内力组合，并由此进行框架配筋部分设计，最后完成柱下基础的有关计算。并完成如下任务：（1）结构设计说明书（含计算书）一份。（2）结构施工图：①结构设计说明：结构类型、使用荷载、材料等级、必要的施工说明。②基础平面图及配筋图。③框架配筋图。④主要层结构板配筋图。⑤主要层结构梁配筋图（平面整体表示法）。⑥主要层结构柱配筋图。⑦楼梯结构配筋图。要解决的基本问题包括方案的确定，以后的建筑施工图、结构施工图都是在此基础上加以完善。具体方法是采用自主设计、指导教师辅导的形式进行，要求采用手算和计算机计算相结合，进行结果对比确定最后的设计方案。根据设计的特点，通过分步控制的方法。即每步开始进行辅导，明确设计要点和要求；中间进行答疑和阶段检查，以控制设计质量；完成后进行检查，合格后进入下一道程序，直至完成。4.研究工作进度第1、2周：查阅相关文献资料，明确研究内容，了解研究所需。确定方案，完成开题报告。第3周：完成建筑设计，绘出图纸。第4周：查阅相关结构设计资料，熟悉相关设计规范。第5、6周：用PKPM建模，电算结构。第7周：选取计算单元，确定计算简图，进行竖向荷载统计计算。第8、9周：计算风荷载和地震荷载，并进行内力组合。对上部结构按照最不利内力组合进行配筋。进行基础设计验算。第10周：根据手算，结合电算，完成结构施工图纸。第11周：准备毕业答辩 5.主要参考文献（1）梁兴文. 混凝土结构设计原理（第二版）[M]. 北京：中国建筑工业出版社，2008（2）梁兴文. 混凝土结构设计（第二版）[M]. 北京：中国建筑工业出版社，2008（3）陈希哲. 土力学与地基基础（第三版）[M]. 北京：清华大学出版社，2004（4）王小红，罗建阳. 建筑结构CAD—PKPM软件应用[M]. 北京：中国建筑工业出版社，2004（5）李必瑜. 房屋建筑学(第三版) [M]. 武汉：武汉理工大学出版社，2008（6）王小红，罗建阳. 建筑结构CAD—PKPM软件应用[M]. 北京：中国建筑工业出版社，2004（7） 吕西林. 高层建筑结构（第三版）[M]. 武汉：武汉理工大学出版社，2011（8） 中华人民共和国国家标准. 混凝土结构设计规范（GB50010-2010）. 北京：中国建筑工业出版社，2011（9） 中华人民共和国国家标准. 建筑抗震设计规范（GB50011-2010）. 北京：中国建筑工业出版社，2010（10） 中华人民共和国国家标准. 建筑地基基础设计规范（GB50007-2002）.北京：中国建筑工业出版社，2002（11） 国振喜. 简明钢筋混凝土结构计算手册(第二版) [M].北京：机械工业出版社，2012.2（12） 中华人民共和国国家标准. 建筑结构荷载设计规范（GB50009-2001）.北京：中国建筑工业出版社，2006（13） 国振喜. 简明钢筋混凝土结构构造手册(第四版) [M].北京：机械工业出版社，2011.6 教研室意见:教研室主任签字：年月日毕业设计（论文）原创性声明和使用授权说明 原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作者签名：　　　　　日　期：　　　　　指导教师签名：　　　　　日　　期：　　　　　使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。作者签名：　　　　　日　期：　　　　　 学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权　　　　大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。涉密论文按学校规定处理。作者签名：日期：年月日导师签名：日期：年月日 指导教师评阅书指导教师评价：一、撰写（设计）过程1、学生在论文（设计）过程中的治学态度、工作精神□优□良□中□及格□不及格2、学生掌握专业知识、技能的扎实程度□优□良□中□及格□不及格3、学生综合运用所学知识和专业技能分析和解决问题的能力□优□良□中□及格□不及格4、研究方法的科学性；技术线路的可行性；设计方案的合理性□优□良□中□及格□不及格5、完成毕业论文（设计）期间的出勤情况□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）指导教师：（签名）单位：（盖章）年月日 评阅教师评阅书评阅教师评价：一、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格二、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）评阅教师：（签名）单位：（盖章）年月日 洛阳理工学院毕业设计（论文）教研室（或答辩小组）及教学系意见教研室（或答辩小组）评价：一、答辩过程1、毕业论文（设计）的基本要点和见解的叙述情况□优□良□中□及格□不及格2、对答辩问题的反应、理解、表达情况□优□良□中□及格□不及格3、学生答辩过程中的精神状态□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格评定成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）教研室主任（或答辩小组组长）：（签名）年月日教学系意见：系主任：（签名）年月日89 洛阳理工学院毕业设计（论文）洛阳市伊滨区实验小学教学办公楼结构计算书摘要根据办公楼设计规范和其它相关标准，以及设计要求和提供的地质资料，设计该框架结构办公楼。按照先建筑后结构，先整体布局后局部节点设计步骤设计。主要内容包括：设计资料、建筑设计总说明、建筑的平面、立面、剖面图设计说明，以及其它部分的设计说明；结构平面布置及计算简图确定、荷载计算、内力计算、内力组合、主梁截面设计和配筋计算、框架柱截面设计和配筋计算、次梁截面设计配筋计算、楼板和屋面设计、楼梯设计，基础设计等。其中附有风荷载作用下的框架弯矩、剪力和轴力图；纵向和横向地震荷载作用下的框架弯矩、剪力和轴力图；恒荷载和活荷载作用下的框架弯矩、剪力和轴力图以及梁柱的内力组合表。关键词：框架、重力荷载代表值；现浇钢筋混凝土结构；内力组合；弯矩调幅。89 洛阳理工学院毕业设计（论文）ThebuildingofNO.1middleschoolbuildinginLuoyangAbstractAccording：tobuildingdesignspecificationsandotherrelevantstandardsanddesignrequirementsandprovidegeologicaldata,thedesignoftheframeworkoftheclassroombuilding.Afterthefirstbuildinginaccordancewiththestructureandlayoutoftheoverallafterthefirstlocalnodedesignstepsdesign.Maincontentsinclude:design,architecturaldesignofthetotalshowsthattheconstructionoftheplane,Facade,profiledesignspecifications,,andotherpartsofthedesign;structurallayoutandschematiccalculationofidentification,load,stress,thecombinationofinternalforces,Mainbeamreinforcementdesignandcalculation,frame-sectiondesignandreinforcement,meetingbeamreinforcementdesign,floorandroofdesign,stairdesign,infrastructuredesign.Enclosingwindloadundertheframeworkmoment,shearandaxialbid;verticalandhorizontalseismicloadsundertheframeworkofthemoment,shearandaxialbid;Constantloadandliveloadundertheframeworkmoment,shearandaxialtryingtointernalforcesandthecombinationofbeam-columntable.KeyWords：frame,Gravityloadcharectervalue,cast-in-placereinforcedconcretestructure,internalforcemakeup,curvedsquareamplitudemodulation.89 洛阳理工学院毕业设计（论文）目　录前言1第一章工程概况21.1工程概况21.1.1建设项目名称：洛阳市伊滨区实验小学教学办公楼建筑与结构设计21.1.2设计资料：21.1.3主要构件材料21.1.4框架结构计算简图和结构平面布置图2第二章楼板设计32.1屋面和楼面板的荷载计算32.2楼板计算42.2.1内力计算42.2.2截面配筋计算9第三章楼梯设计113.1梯段板计算：113.2平台板设计：123.3平台梁设计：12第4章框架计算144.1设计基本资料144.2框架计算简图154.2.1确定框架的计算简图154.2.2确定梁柱的截面尺寸164.2.3计算梁柱的线刚度164.3恒荷载作用下的内力计算174.3.1屋面恒荷载174.3.2楼面恒荷载174.3.3梁端集中力计算174.3.4弯矩计算184.3.5计算梁端剪力、柱端剪力234.3.6计算柱的轴力254.4活荷载作用下的内力计算274.4.1均布荷载274.4.2梁端集中力284.4.3弯矩计算284.4.4计算梁端剪力、柱端剪力304.4.5计算柱的轴力3289 洛阳理工学院毕业设计（论文）4.5风荷载作用下的内力计算344.5.1基本数据计算344.5.2计算框架各节点上风荷载标准值344.5.3计算各柱剪力值见下表：344.5.4计算各柱反弯点高度见下表：364.5.5计算各柱的弯矩364.5.6计算各梁端弯矩374.5.7计算各梁端剪力384.5.8计算各柱轴力394.5.9绘内力图39第五章抗震计算435.1计算重力荷载代表值435.1.1第5层的重力荷载代表值：435.1.22～4层的重力荷载代表值：435.1.3一层的重力荷载代表值：435.2横向框架侧移刚度计算435.2.1计算梁、柱的线刚度435.2.2计算柱的侧移刚度445.3横向水平荷载作用下框架结构的内力和侧移计算445.3.1横向自振周期的计算445.3.2水平地震作用及楼层地震剪力计算455.3.3水平地震作用下的位移验算465.3.4水平地震作用下框架内力计算47第六章框架的内力组合526.1柱端弯矩设计值的调整526.1.1A、D柱弯矩值调整526.1.2B、C柱弯矩值调整526.2框架梁截面设计536.2.1梁正截面受弯承载力计算536.2.2梁斜截面受剪承载力计算546.2.3箍筋选择556.3框架柱截面设计566.3.1剪跨比和轴压比计算566.3.2柱正截面承载力计算576.3.3柱斜截面受剪承载力计算60第七章基础计算617.1地基承载力特征值深度、宽度修正：617.2基础J-1的设计：6289 洛阳理工学院毕业设计（论文）7.2.1基础J-1的截面尺寸：627.2.2柱与基础J-1交接处的冲切承载力验算627.2.3基础板底J-1配筋计算637.3基础J-2的设计：657.3.1基础J-2的截面尺寸：657.3.2柱与基础J-2交接处的冲切承载力验算657.3.3纵向内力计算667.3.4基础板底J-2配筋计算66结论69谢辞70参考文献71附　录72外文资料翻译7789 洛阳理工学院毕业设计（论文）前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。本组毕业设计题目为洛阳市伊滨区实验小学教学办公楼建筑与结构设计。在毕业设计前期，我温习了《结构力学》、《钢筋混凝土设计》、《建筑结构抗震设计》等书籍，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在进行内力组合的计算时，进一步了解了Excel。在绘图时熟练掌握了AutoCAD、天正、探索者等绘图软件，以上所有这些从不同方面达到了毕业设计的目的与要求。框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。89 洛阳理工学院毕业设计（论文）第一章工程概况1.1工程概况1.1.1建设项目名称：洛阳市伊滨区实验小学教学办公楼建筑与结构设计本工程建筑功能为公共建筑，使用年限为50年；总建筑面积4569.12m2，建筑高度21.600m，主体为六层框架结构；建筑平面的横轴轴距为3.6m，纵轴轴距为3.0m和2.1m；内、外墙体材料为加气混凝土砌块，外墙装修使用白色涂料外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用地砖地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。全楼设楼梯2部。1.1.2设计资料：1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度0.3m左右的杂填土，以下为1.2～1.5m左右的粉土，承载力的特征值为120kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为200kN/m2，可作为天然地基持力层。2.抗震设防要求：七度三级设防1.1.3主要构件材料主要构件材料：框架梁、板、柱采用现浇钢筋混凝土构件，墙体采用加气混凝土砌块，混凝土强度：梁、板、柱均采用C30混凝土，钢筋使用HPB235，HRB335二种钢筋。1.1.4框架结构计算简图和结构平面布置图89 洛阳理工学院毕业设计（论文）图1-1框架结构计算简图第二章楼板设计2.1屋面和楼面板的荷载计算屋面和楼面板的荷载取自《建筑荷载规范》（GB50009—2006）。表2-1办公室采用地砖地面名称做法厚度（mm)容重(KN/m3)重量KN(m2)办公室地砖铺实10200.21：4干硬性水泥砂浆25200.5基层处理剂一遍0.051：2.5水泥砂浆找平20200.4钢筋混凝土楼板100252.589 洛阳理工学院毕业设计（论文）板底20厚粉刷抹平20170.34　　楼面静载3.99楼面活载2.0表2-2厕所采用地砖地面名称做法厚度（mm)容重(KN/m3)重量KN(m2)厕所地砖铺实10200.21：4干硬性水泥砂浆25200.5基层处理剂一遍0.05C20混凝土0.5％找坡20250.711：2.5水泥砂浆找平20200.4防水涂料1.50.2钢筋混凝土楼板100252.5板底20厚粉刷抹平20170.34　　　楼面静载4.9楼面活载2.5表2-3不上人屋面名称做法厚度（mm)容重(KN/m3)重量KN(m2)非上人屋面高分子卷材4120.051：3水泥砂浆找平20200.4憎水珍珠岩保温层6040.241：3水泥砂浆找平20200.41:6水泥焦渣找坡50150.75钢筋混凝土楼板100252.5板底20厚粉刷抹平20170.34　　楼面静载4.68楼面活载0.5表2-4走道采用地砖地面名称做法厚度（mm)容重(KN/m3)重量KN(m2)走道地砖铺实10200.21:3水泥砂浆找平18200.36纯水泥浆一道2200.04钢筋混凝土楼板100252.5板底20厚粉刷抹平20170.34　楼面静载3.44楼面活载2.589 洛阳理工学院毕业设计（论文）2.2楼板计算根据《混凝土结构设计规范》（GB50010—2002），楼板长边l2与短边l1之比小于2时，按双向板计算。楼板长边l2与短边l1之比大于2且小于3时，宜按双向板计算，当按沿短边受力的单向板计算时，应沿长边方向布置足够的构造钢筋。根据本工程的实际尺寸，6000/3600=1.67<2,故楼板全为双向板，楼板按照弹性方法进行计算。双向板按弹性理论的计算方法：①多跨连续双向板跨中最大正弯矩：为了求得连续双向板跨中最大正弯矩，荷载分布情况可以分解为满布荷载g+q/2及间隔布置q/2两种情况，前一种情况可近似认为各区格板都固定支承在中间支承上，对于后一种情况可近似认为在中间支承处都是简支的。沿楼盖周边则根据实际支承情况确定。分别求得各区格板的弯矩，然后叠加得到各区格板的跨中最大弯矩。②多跨连续双向板支座最大负弯矩：支座最大负弯矩可按满布活荷载时求得。2.2.1内力计算1、板1荷载计算：恒载标准值：gk=3.44kN/m2恒载设计值：g=1.2×gk=4.13kN/m2活载标准值：qk＝2.5kN/m2活载设计值：q=1.3×qk=3.25kN/m2按弹性理论计算，考虑活荷载不利组合,有g+q/2=4.13+3.25/2=5.755kN/m2q/2=1.625kN/m2内力计算：①跨中弯矩因，由《混凝土结构》附表7查得：；；则：②支座弯矩89 洛阳理工学院毕业设计（论文）中间跨和跨中截面及中间支座截面弯矩折减20﹪即2、板2荷载计算：恒载标准值：gk=3.99kN/m2恒载设计值：g=1.2×gk=4.788kN/m2活载标准值：qk＝2.00kN/m2活载设计值：q=1.3×qk=2.6kN/m2按弹性理论计算，考虑活荷载不利组合,有g+q/2=4.788+2.6/2=6.088kN/m2q/2=1.3kN/m2内力计算：①跨中弯矩因，由《混凝土结构》附表7查得：；；，则：②支座弯矩由于此板格位于边跨且，所以其弯矩值减少10﹪即3、板3荷载计算：恒载标准值：gk=3.99kN/m2恒载设计值：g=1.2×gk=4.788kN/m289 洛阳理工学院毕业设计（论文）活载标准值：qk＝2.00kN/m2活载设计值：q=1.3×qk=2.6kN/m2按弹性理论计算，考虑活荷载不利组合,有g+q/2=4.788+2.6/2=6.088kN/m2q/2=1.3kN/m2内力计算：①跨中弯矩因，由《混凝土结构》附表7查得：；；，则：②支座弯矩由于此板格位于边跨且，所以其弯矩值减少20﹪即表2-5按弹性理论计算的弯矩值格区123(m)2.13.66.0(m)3.66.07.2()1.1363.8548.742()0.6021.2784.723()-1.502-5.233-113.150()-1.155-3.598-10.0292.2.2截面配筋计算89 洛阳理工学院毕业设计（论文）截面有效高度：短边方向跨中截面长边方向跨中截面支座截面表2-61区板格配筋(以1m板宽为计算单元)截面跨中短向跨中长向支座短向支座长向M()0.0130.0080.0170.0130.0130.0080.0170.01370.838.192.670.8配筋A8@200A8@200A8@200A8@200实配251.0251.0251.0251.0经验算：配筋率ρ＝As/(b×ho)＝92.6/(1000×80)＝0.00116　最小配筋率ρmin＝Max{0.20%,0.45ft/fy}＝Max{0.20%,0.31%}＝0.31%故取则As==248即选配筋为A8@200，实际配筋为251.0表2-7板配筋板格类型跨中短向（As）跨中长向支座短向支座长向1()70.838.192.670.8配筋1A8@200A8@200A8@200A8@2001251.0251.0251.0251.0同理可得，2,3板如果所算钢筋面积小于248，则需按最小配筋率进行配筋，反之，则按实际配筋。89 洛阳理工学院毕业设计（论文）第三章楼梯设计3.1梯段板计算：层高3.3m，踏步尺寸150mm×270mm，采用混凝土强度等级C30，钢筋Ⅱ级，楼梯上均布活荷载标准值q=2.5KN/m21、几何参数：楼梯净跨:=3240mm楼梯高度:H=1650mm梯板厚:t=120mm踏步数:n=11(阶)主楼梯：b×h=200mm×350mm次楼梯：b×h=200mm×300mm2．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3平台梁钢筋:HRB335fy=300N/mm2板钢筋：HPB235fy=210N/mm2抹灰厚度：c=20.0mm梯段板纵筋合力点至近边距离：as=20mm3.1.1计算过程：1．楼梯几何参数：踏步高度：h=0.15m踏步宽度：b=0.27m计算跨度：=3.24m梯段板与水平方向夹角余弦值：cosα=0.8742．荷载计算(取B=1m宽板带)：地砖面层：g=（0.27+0.15）×0.2/0.27=0.31kN/m三角形踏步：g=0.5×0.27×0.15×25/0.27=1.875kN/m混凝土斜板：g=0.12×25/0.874=3.43kN/m板底抹灰：g=0.02×17/0.874=0.39kN/m恒荷标准值：g=0.28+1.69+3.43+0.39=6.01kN/m总荷载设计值p=1.2×6.01+1.4×2.5=10.71kN/m3．正截面受弯承载力计算：M=p2/10=10.71×3.242/10=11.24kN·m板的有效高度=120-20=100mm相对受压区高度：ζ=0.082选配A10@140，3.2平台板设计：设平台板厚h=100mm。1、荷载计算：地砖面层：g=0.2kN/m100mm厚混凝土板：g=0.10×25=2.5kN/m板底抹灰：g=0.02×17=0.34kN/m89 洛阳理工学院毕业设计（论文）恒荷标准值：g=0.2+2.5+0.34=3.04kN/m总荷载设计值p=1.2×3.04+1.4×2.5=7.15kN/m2、截面设计：板的计算跨度=1.5-0.2/2-0.2/2=1.3m弯矩设计值:M=pl02/10=7.15×1.32/10=1.21kN·m=100-20=80mm相对受压区高度：ζ=0.013配筋率ρ＝As/(b×ho)＝70.8/(1000×80)＝0.09%　最小配筋率ρmin＝Max{0.20%,0.45ft/fy}＝Max{0.20%,0.31%}＝0.31%实际配筋：As,min＝b×ho×ρmin＝248mm　选配A8@200，3.3平台梁设计：设平台梁截面：b=200mmh=300mm1、荷载计算：平台梁的恒载：梁自重：0.2×（0.30-0.10）×25＝1.00KN/M梁侧粉刷:0.02×（0.30-0.10）×2×17=0.14KN/M平台板传来:3.04×1.5/2＝2.28KN/M梯段板传来：6.01×3.24/2＝9.74KN/M恒载合计：13.16KN/M活载2.5×3.24/2＋2.5×1.5/2＝5.93KN/M总荷载设计值p=1.2×13.16+1.4×5.93=24.09KN/m2、截面设计：计算跨度L0=1.05ln=1.05×（3.6-0.20）=3.57m内力设计值M=pl02/8=24.09×3.572/8=45.57kN·mV=pLn/2=24.09×（3.6-0.20）/2=44.57KN截面按倒L形计算，h0=300-35=265mm经计算属第一类T形截面。相对受压区高度：ζ=0.261配筋率ρ＝As/(b×ho)＝659.4/(200×265)＝1.2%　P>ρmin＝Max{0.20%,0.45ft/fy}＝Max{0.20%,0.21%}选配2B16+2B12，89 洛阳理工学院毕业设计（论文）斜截面受剪承载力计算，0.7×ft×b×ho＝0.7×1.43×200×265＝53.05kN>V＝44.57kN　故按构造配置箍筋，选配A6@200按上述计算方法计算得：梯段板选配A10@140，平台板选配A8@200，平台梁选配3B22，箍筋选配A6@200第4章框架计算4.1设计基本资料①抗震设防烈度：7度②基本风压：③建筑结构安全等级：Ⅱ级④材料：梁柱混凝土均选用级（）梁柱受力钢筋均选用级（）板及箍筋均选用级（）⑤取一榀完整结构、荷载分布均匀的具有代表性的框架作为计算单元图4-1（一榀框架）计算单元89 洛阳理工学院毕业设计（论文）4.2框架计算简图4.2.1确定框架的计算简图⑴框架中梁柱均为整体现浇，节点可以简化为刚结点，底层柱与基础的连接点也可以简化为刚结点⑵计算简图中尺寸的确定①框架跨度取柱的截面形心轴线之间的距离，近似取轴线间距；①框架柱的高度：底层取底层层高加1.0m；其余各层取各层层高，即梁面到梁面之间的距离⑶根据以上原则作出的框架计算简图如下：图4-2框架计算简图4.2.2确定梁柱的截面尺寸⑴框架梁边跨梁：取89 洛阳理工学院毕业设计（论文）取中跨梁：取取⑵框架柱为了方便计算，柱的尺寸均以底层中柱的截面尺寸为准①初选截面尺寸取取②验算初选截面尺寸多层框架民用建筑竖向荷载标准值荷载综合分项系数取1.2则查《混凝土结构》表13.18得此现浇钢筋混凝土结构房屋的抗震等级为三级；查《混凝土结构》表13.21得柱轴压比限值为0.9，即即，满足要求4.2.3计算梁柱的线刚度对于现浇整体式框架梁：中框架梁，边框架梁⑴框架梁边跨：中跨：⑵框架柱一层：89 洛阳理工学院毕业设计（论文）二到六层：4.3恒荷载作用下的内力计算4.3.1屋面恒荷载保温、防水层自重：100mm厚现浇钢筋混凝土屋面板：20mm混合砂浆顶棚抹灰：屋面恒荷载标准值：⑴顶层边跨框架梁恒荷载屋面板传来的荷载：框架梁自重：梁两侧20mm混合砂浆抹灰：顶层边跨框架梁恒荷载标准值：⑵顶层中跨框架梁恒荷载框架梁自重：20mm混合砂浆梁侧、梁底抹灰：顶层中跨框架梁恒荷载标准值：4.3.2楼面恒荷载楼板恒荷载标准值⑴边跨框架梁恒荷载楼板传来的荷载：框架梁自重：框架梁上填充墙自重：20mm混合砂浆抹灰：边跨框架梁恒荷载标准值：⑵中跨框架梁恒荷载：（同顶层中跨）4.3.3梁端集中力计算⑴顶层梁端集中力①边跨框架梁端女儿墙传来的：纵梁自重及抹灰:89 洛阳理工学院毕业设计（论文）屋面板传来的荷载：则边跨梁端集中力为:①中跨框架梁端纵梁自重及抹灰：屋面板传来的：则中跨梁端集中力为：⑵标准层梁端集中力①边跨框架梁端纵梁自重及抹灰：8.18KN（同顶层边跨）楼板传来的：纵梁上墙重及抹灰：边跨框架梁端集中力：②中跨框架梁端纵梁自重及抹灰：6.14KN（同顶层中跨）楼板传来的：纵梁上墙重及抹灰：中跨框架梁端集中力：4.3.4弯矩计算本框架采用弯矩二次分配法计算，由于结构对称、荷载对称、材料性质相同，所以利用对称性原理计算框架一半，中跨梁线刚度修正为89 洛阳理工学院毕业设计（论文）图4-3恒荷载分布图（）⑴计算节点弯矩分配系数：89 洛阳理工学院毕业设计（论文）节点A6：节点B6:节点A5:节点B5:节点A4:节点B4:节点A3:89 洛阳理工学院毕业设计（论文）节点B3:节点A2:节点B2:⑵计算固端弯矩：89 洛阳理工学院毕业设计（论文）⑶弯矩分配及传递过程如下图：楼层上柱下柱右梁左梁上柱下柱右梁6　0.3240.676　0.546　0.2620.192　-96.509　96.509　　-1.076　31.26965.24-52.106　-25.003-18.32313.505-26.05332.62-11.354　4.0668.482-11.611　-5.572-4.08332.4-32.439.0-20.3-10.350.2450.2450.510.4320.2080.2080.152　-110.246　110.246　　-1.07627.0127.0156.226-47.162-22.707-22.707-16.59415.63513.505-23.58128.113-12.502-11.354-1.362-1.362-2.835-1.839-0.885-0.885-0.64739.214.4-18.640.8-40.8-11.415.140.2450.2450.510.4320.2080.2080.152　-110.246　110.246　　-1.07627.0127.0156.226-47.162-22.707-22.707-16.59413.50513.505-23.58128.113-11.354-11.354-0.84-0.84-1.749-2.335-1.124-1.124-0.82231.7514.7-16.540.1-11.4-13.0-7.230.2450.2450.510.4320.2080.2080.152　-110.246　110.246　　-1.07627.0127.0156.226-47.162-22.707-22.707-16.59413.50513.505-23.58128.113-11.354-11.354-0.84-0.84-1.749-2.335-1.124-1.124-0.82241.525-10.441.2-19.8-4.6-8.320.2450.2450.510.4320.2080.2080.152　-110.246　110.246　　-1.07627.0127.0156.226-47.162-22.707-22.707-16.59413.505　-23.58128.113-11.354　2.4692.4695.139-7.24-3.486-3.486-2.547115.464.3-44.9125.7-51.4-125.734.410.2450.2450.510.4320.2080.2080.152　-110.246　110.246　　-1.07627.0127.0156.226-47.162-22.707-22.707-16.59415.63513.505-23.58128.113-12.502-11.354-1.362-1.362-2.835-1.839-0.885-0.885-0.647112.939.5-67.2124.6-29.2-124.6-53.7图4-4弯矩二次分配法-恒荷载弯矩传递（）89 洛阳理工学院毕业设计（论文）⑷绘弯矩图：图4-5恒荷载弯矩图（）4.3.5计算梁端剪力、柱端剪力⑴梁端剪力;;89 洛阳理工学院毕业设计（论文）;;　;;;;;;⑵柱端剪力⑶绘剪力图89 洛阳理工学院毕业设计（论文）图4-6恒荷载剪力图（KN）4.3.6计算柱的轴力⑴标准层柱、底层柱自重：89 洛阳理工学院毕业设计（论文）⑵绘轴力图89 洛阳理工学院毕业设计（论文）图4-7恒荷载轴力图（KN）4.4活荷载作用下的内力计算4.4.1均布荷载屋面活荷载：0.5（不上人屋面）89 洛阳理工学院毕业设计（论文）楼面活荷载：2.0，走廊：2.5屋面框架梁：其它层框架梁：4.4.2梁端集中力顶层边跨框架梁端：标准层边跨框架梁端：顶层中跨框架梁端：标准层中跨框架梁端：4.4.3弯矩计算本框架采用弯矩二次分配法计算，其计算要点与恒荷载作用下的计算相同图4-8活荷载分布图（）⑴节点弯矩分配系数同恒荷载作用下的分配系数⑵计算固端弯矩89 洛阳理工学院毕业设计（论文）顶层：标准层：⑶弯矩分配及传递过程如下图楼层上柱下柱右梁左梁上柱下柱右梁6　0.3240.676　0.546　0.2620.192　-8.424　8.424　　　　2.7295.695-4.6　-2.207-1.6174.128-2.32.848-3.505　-0.592-1.2360.359　0.1720.12620.9-21.625.2-17.5-20.150.2450.2450.510.4320.2080.2080.152　-33.696　33.696　　　8.2568.25617.185-14.557-7.009-7.009-5.1221.3654.128-7.2798.593-1.104-3.5050.4380.4380.911-1.721-0.829-0.829-0.60616.013..9-26.625.6-14.8-12.9-8.440.2450.2450.510.4320.2080.2080.152　-33.696　33.696　　　8.2568.25617.185-14.557-7.009-7.009-5.1224.1284.128-7.2798.593-3.505-3.505-0.239-0.239-0.498-0.684-0.329-0.329-0.2411414.1-25.325.2-12.8-13.1-7.830.2450.2450.510.4320.2080.2080.152　-33.696　33.696　　　8.2568.25617.185-14.557-7.009-7.009-5.1224.1284.128-7.2798.593-3.505-3.505-0.239-0.239-0.498-0.684-0.329-0.329-0.2411413.2-24.425.5-12.8-13.1-7.620.2450.2450.510.4320.2080.2080.152　-33.696　33.696　　　8.2568.25617.185-14.557-7.009-7.009-5.1224.128　-7.2798.593-3.505　0.7720.7721.607-2.198-1.058-1.058-0.7731312.6-23.123.5-12.4-6.3-6.310.2450.2450.510.4320.2080.2080.152　-33.696　33.696　　　8.2568.25617.185-14.557-7.009-7.009-5.1224.1284.128-7.2798.593-3.505-3.505-0.239-0.239-0.498-0.684-0.329-0.329-0.24112.08.8-20.322.3-7.9-11.8-3.9图4-9图弯矩二次分配法-活荷载弯矩传递（）⑷绘弯矩图89 洛阳理工学院毕业设计（论文）图4-10活荷载弯矩图（）89 洛阳理工学院毕业设计（论文）4.4.4计算梁端剪力、柱端剪力⑴梁端剪力⑵柱端剪力89 洛阳理工学院毕业设计（论文）⑶绘剪力图图4-11活荷载剪力图（）4.4.5计算柱的轴力⑴89 洛阳理工学院毕业设计（论文）⑵绘轴力图图4-12活荷载轴力图（KN）89 洛阳理工学院毕业设计（论文）4.5风荷载作用下的内力计算4.5.1基本数据计算⑴基本风压：⑵房屋总高度：，故⑶风荷载体型系数：⑷风压高度变化系数（按C类地面计算）表4-1风压高度变化系数表H4.27.510.814.117.420.70.740.740.740.740.790.84⑸受风面的宽：4.5.2计算框架各节点上风荷载标准值4.5.3计算各柱剪力值见下表：89 洛阳理工学院毕业设计（论文）表4-2各柱剪力值楼层边柱中柱第六层第五层第四层第三层第二层层第一层4.5.4计算各柱反弯点高度见下表：表4-3柱的反弯点高度89 洛阳理工学院毕业设计（论文）楼层边柱中柱第六层第五层第四层第三层第二层第一层89 洛阳理工学院毕业设计（论文）4.5.5计算各柱的弯矩底层柱：二层柱：三层柱：四层柱：五层柱：89 洛阳理工学院毕业设计（论文）4.5.6计算各梁端弯矩五层：四层：三层：二层：一层：4.5.7计算各梁端剪力五层：89 洛阳理工学院毕业设计（论文）四层：三层：二层：一层：4.5.8计算各柱轴力五层：四层：三层：二层：一层：89 洛阳理工学院毕业设计（论文）4.5.9绘内力图图4-13左风载弯矩图（）89 洛阳理工学院毕业设计（论文）图4-14左风载剪力图（KN）89 洛阳理工学院毕业设计（论文）图4-15左风载轴力图（KN）89 洛阳理工学院毕业设计（论文）第五章抗震计算5.1计算重力荷载代表值5.1.1第6层的重力荷载代表值：屋面恒载：(62+2.1)3.64.68＝136.49kN女儿墙：5.5×0.9×3.62＝35.64kN纵横梁自重：3.6×3.754+2×6×3.75+1×1.5×2.7＝103.05kN半层柱自重：15.6×4×0.5＝31.20kN半层墙自重：3.63×3.6×4+3.63×14.4=100.19KN屋面活载：(62+2.7)3.60.5=25.38kN恒载+0.5活载：134.49+35.64+103.05+31.20+100.19+0.525.38＝431.95kN5.1.22～5层的重力荷载代表值：楼面恒载：(62+2.1)3.63.99＝202.53kN上下半层墙重：100.19+100.19=200.38kN纵横梁自重：103.05kN上半层柱+下半层柱：31.20+31.20＝62.40kN楼面活荷载：3.6(622+2.12.5)＝62.1kN恒载+0.5活载：202.53+200.38+103.05+62.40+0.35*62.1＝599.41kN5.1.3一层的重力荷载代表值：楼面恒载：202.53kN上.下半层墙自重：纵墙：0.2×5.5×(4.2-0.5)×3.6×4=58.61kN横墙：0.2×5.5×(4.2-0.5)×14.4=58.61kN纵横梁自重：103.05kN上半层柱自重：31.20kN下半层柱自重：0.5×0.4×0.4×25×4.20×4=33.6kN楼面活荷载：62.1kN恒载+0.5×楼面活载：202.53+141.90+100.19+103.05+31.20+33.6+62.1×0.5=643.08kN则一榀框架总重力荷载代表值为：89 洛阳理工学院毕业设计（论文）5.2横向框架侧移刚度计算5.2.1计算梁、柱的线刚度梁线刚度计算梁柱混凝土标号均为，。在框架结构中，现浇楼面或预制楼板但只有现浇层的楼面，可以作为梁的有效翼缘，增大梁的有效刚度，减少框架侧移。考虑这一有利作用，在计算梁的截面惯性矩时，对现浇楼面的边框架梁取，对中框架梁取。表5-1横梁线刚度计算表类别Ec/(N/mm2)bh/mmmmI0/mm4/mmECI0//Nmm边横梁3.001072005005.410960004.051013走道梁3.001072004001.06710921003.0481013柱线刚度计算：表5-2柱线刚度Ic计算表层次/mmEc/(N/mm2)bh/mmmmIc/mm4ECIc//Nmm142003.001044004002.11091.5010132～633003.001044004002.11091.9110135.2.2计算柱的侧移刚度柱的侧移刚度D计算公式：其中为柱侧移刚度修正系数，为梁柱线刚度比，不同情况下，、取值不同。对于一般层：对于底层：89 洛阳理工学院毕业设计（论文）表5-3横向框架柱侧移刚度D计算表层次层高(m)柱根数N/mm2-63.3边柱22.0430.509632514306中柱23.0430.620798114.2边柱22.3170.615512510908中柱24.1560.5985783，该框架为规则框架。5.3横向水平荷载作用下框架结构的内力和侧移计算5.3.1横向自振周期的计算运用顶点位移法来计算，对于质量和刚度沿高度分布比较均匀的框架结构，基本自振周期可按下式来计算：式中，——计算结构基本自振周期用的结构顶点假想位移，即假想把集中在各层楼面处的重力荷载代表值作为水平荷载而算得的结构顶点位移；——结构基本自振周期考虑非承重砖墙影响的折减系数，取0.7；故先计算结构顶点的假想侧移，计算过程如下表：表5-4结构顶点的假想位移计算层次6431.95431.951430630.19888.315599.411031.361430672.09858.124599.411630.7714306113.99786.033599.412230.1814306155.89672.892599.412829.5914306197.796516.151633.753472.6710908318.36812.12由上表计算基本周期，5.3.2水平地震作用及楼层地震剪力计算该建筑结构高度远小于40m，质量和刚度沿高度分布比较均匀，变形以剪切为主，因此用底部剪力法来计算水平地震作用。首先计算总水平地震作用标准值即底部剪力。89 洛阳理工学院毕业设计（论文）式中，——相应于结构基本自振周期的水平地震影响系数；——结构等效总重力荷载，多质点取总重力荷载代表值的85％；洛阳地区特征分区为二区，又场地类别为Ⅱ类，查规范得特征周期查表得，水平地震影响系数最大值由水平地震影响系数曲线来计算，式中，——衰减系数，＝0.05时，取0.9；因为所以需要考虑顶部附加水平地震作用。由《建筑结构抗震设计》表3-4查得则质点i的水平地震作用为：式中：、分别为集中于质点i、j的荷载代表值；、分别为质点i、j的计算高度。具体计算过程如下表，各楼层的地震剪力按来计算，一并列入表中，表5-5各质点横向水平地震作用及楼层地震剪力计算表层次620.7431.958941.3717.7117.71517.4599.4110429.7320.6638.37414.1599.418451.6816.7455.11310.8599.416473.6312.8367.9427.5599.414495.588.9176.8514.2643.082700.945.3582.241493.05各质点水平地震作用及楼层地震剪力沿房屋高度的分布见图89 洛阳理工学院毕业设计（论文）图5-1横向水平地震作用及层间地震剪力(KN)5.3.3水平地震作用下的位移验算用D值法来验算框架第层的层间剪力、层间位移及结构顶点位移分别按下式来计算：计算过程见下表，表中计算了各层的层间弹性位移角。表5-6横向水平地震作用下的位移验算层次617.71143061.2326.5433001/2683537.37143062.625.3133001/1269455.11143063.8521.7133001/857367.94143064.9517.8633001/667276.85143065.3712.9133001/615182.20109087.547.5442001/557由表中可以看到，最大层间弹性位移角发生在第一层，1/557<1/550,满足要求。89 洛阳理工学院毕业设计（论文）5.3.4水平地震作用下框架内力计算将层间剪力分配到该层的各个柱子，即求出柱子的剪力，再由柱子的剪力和反弯点高度来求柱上、下端的弯矩。柱端剪力按下式来计算：柱上、下端弯矩、按下式来计算：式中：—i层j柱的侧移刚度；h为该层柱的计算高度；y-反弯点高度比；—标准反弯点高比，根据上下梁的平均线刚度，和柱的相对线刚度的比值，总层数，该层位置查表确定。—上下梁的相对线刚度变化的修正值，由上下梁相对线刚度比值及查表得。—上下层层高变化的修正值，由上层层高对该层层高比值及查表。—下层层高对该层层高的比值及查表得。需要注意的是是根据表：倒三角形分布水平荷载下各层柱标准反弯点高度比查得。表5-7各层边柱柱端弯矩及剪力计算层次y63.317.711430663257.832.0830.4011.55.653.337.3714306632516.962.0830.4522.412.243.355.1114306632524.372.0830.5031.516.633.367.9414306632530.042.0830.5038.119.823.376.8514306632533.982.0830.5944.221.014.282.2010908512536.342.6180.5953.557.5表5-8各层中柱柱端弯矩及剪力计算层次Y89 洛阳理工学院毕业设计（论文）63.317.711430679819.883.5480.454.525.253.337.3714306798121.413.5480.5015.132.143.355.1114306798130.753.5480.5024.137.633.367.9414306798137.903.5480.5031.347.123.376.8514306798142.834.4580.5537.949.814.282.2010908578344.864.4580.5547.165.4注：表中弯矩单位为,剪力单位为KN梁端弯矩、剪力及柱轴力分别按下式来计算表5-9梁端弯矩、剪力及柱轴力计算层次边梁走道梁柱轴力边柱N中柱N611.511.16.03.7715.212.242.114.48-3.77-10.71517.020.86.06.325.231.832.124-10.07-13.93420.129.06.08.132.151.812.130.57-18.1-12.4322.534.96.09.5737.665.662.135.81-27.74-8.07226.940.56.011.2347.178.042.144.86-37.97-5.89134.146.96.013.549.878.042.147.43-52.41-5.06水平地震作用下框架的弯矩图、梁端剪力图及柱轴力图如图所示：89 洛阳理工学院毕业设计（论文）图5-2左地震作用下框架弯矩图89 洛阳理工学院毕业设计（论文）图5-3左地震作用下框架剪力图89 洛阳理工学院毕业设计（论文）图5-4左地震作用下框架轴力图89 洛阳理工学院毕业设计（论文）第六章框架的内力组合结构抗震等级：根据《抗震规范》，本方案为三级抗震等级。框架梁内力组合：本方案考虑了五种内力组合，即1.2SGk+1.4SQk,1.2*SGk+1.4*SWk,1.2*SGk+1.4*0.9*(SQk+SWk),1.2*(SGk+0.5SQK)+1.3*SEk,1.35*SGk+1.4*(0.7*SQK+0.6*SWK),考虑到钢筋混凝土结构具有塑性内力重分布的性质，在竖向荷载下可以适当降低梁端弯矩，进行调幅（调幅系数取0.8），以减少负弯矩钢筋的拥挤现象。ηvb梁端剪力增大系数，三级取1.1。6.1柱端弯矩设计值的调整6.1.1A、D柱弯矩值调整第6层，按《抗震规范》，无需调整。第5层，柱底轴压比[uN]=N/Acfc=586.97×103/14.3/4002=0.257>0.15可知，1、2、3、4、5层柱端组合的弯矩设计值应符合下式要求：ΣMc=ηcΣMb注：ΣMc为节点上下柱端截面顺时针或逆时针方向组合的弯矩设计值之和。上下柱端的弯矩设计值可按弹性分析分配。ΣMb为节点左右梁端截面顺时针或逆时针方向组合的弯矩设计值之和。ηc柱端弯矩增大系数，三级取1.1表6-1横向框架A、D号柱柱端组合弯矩设计值的调整层次54321截面柱顶柱底柱顶柱底柱顶柱底柱顶柱底柱顶柱底ηcM126.40-114.60143.19-143.19160.88-183.41158.83-163.87160.88-183.41N454.78473.50688.72707.441143.201451.72913.52932.241143.201451.726.1.2B、C柱弯矩值调整第5层，柱底轴压比[uN]=N/Acfc=668.09×103/14.3/4002=0.292>0.15可知，1、2、3、4层柱端组合的弯矩设计值应符合下式要求：89 洛阳理工学院毕业设计（论文）ΣMc=ηcΣMb表6-2横向框架B、C号柱柱端组合弯矩设计值的调整层次54321截面柱顶柱底柱顶柱底柱顶柱底柱顶柱底柱顶柱底ηcM-129.20129.17-157.51157.51-177.13180.74-177.13180.74-198.57199.39N560.11578.83896.87915.591237.831256.551237.831256.551571.081589.806.2框架梁截面设计以第6层AB跨框架梁的计算为例。梁的最不利内力经以上计算可知，梁的最不利内力如下：跨间：Mmax=141.24KN·m支座A：Mmax=--83.18KN·m支座B：Mmax=-88.79KN·m6.2.1梁正截面受弯承载力计算抗震设计中，对于楼面现浇的框架结构，梁支座负弯矩按矩形截面计算纵筋数量。跨中正弯矩按T形截面计算纵筋数量，跨中截面的计算弯矩，应取该跨的跨间最大正弯矩或支座弯矩与1/2简支梁弯矩之中的较大者，依据上述理论，得：考虑跨间最大弯矩处：按T形截面设计，翼缘计算宽度按跨度考虑，取=L/3=6/3=2.0m=2000mm，梁内纵向钢筋选II级热扎钢筋，（），h0=h-a=500-35=465mm，因为=14.3×2000×100×（465-100/2）=1767.48KN·m>99.68KN·m，属第一类T形截面。下部跨间截面按单筋T形截面计算：89 洛阳理工学院毕业设计（论文）实配钢筋，As=941mm2。>，满足要求。对于第一类T型截面,ξ<ξb均能满足,可不用验算。考虑两支座处：将下部跨间截面的钢筋伸入支座，作为支座负弯矩作用下的受压钢筋，As，=941mm2，再计算相应的受拉钢筋As，支座A上部：可近似取实配钢筋，As=402mm2。>，满足要求。支座B上部：可近似取实配钢筋，As=402mm2。89 洛阳理工学院毕业设计（论文）>，满足要求。6.2.2梁斜截面受剪承载力计算验算截面尺寸：,属厚腹梁。可知，截面尺寸符合条件。验算是否需要计算配置箍筋：可知，需按构造配箍。6.2.3箍筋选择梁端箍筋加密区取，箍筋用HPB235热扎钢筋，加密区长度为0.90m，非加密区箍筋取。箍筋配置，满足构造要求。89 洛阳理工学院毕业设计（论文）表6-3梁的配筋计算层次截面　αsξAs"/mm2As/mm2Amin/mm2实配钢筋As/mm25支座A-62.390.0460.047380　3642B16(402)B-66.590.0490.050404　3642B16(402)AB、CD跨间141.240.0130.013　8403643B20(941)支座B、C-29.380.0770.080278　3642B16(402)BC跨间-25.210.0150.015　2351572B16(402)4支座A-128.260.0940.099800　3643B18(763)B-117.840.0860.090727　3643B18(763)AB、CD跨间154.180.0140.014　9053643B20(941)支座B、C-46.280.1210.129449　3642B16(402)BC跨间-22.960.0130.0132041572B16(402)3支座A-159.290.1160.1241002　3644B18(1017)B-145.580.1060.112905　3644B18(1017)AB、CD跨间154.490.0140.014　9053643B20(941)支座B、C-65.760.1730.191665　3643B16(603)BC跨间-28.910.0170.017　2661572B16(402)2支座A-189.450.1380.1491204　3644B20(1256)B-164.780.1200.1281034　3644B20(1256)AB、CD跨间154.100.0140.014　9053643B20(941)支座B、C-79.260.2080.236821　3644B16(804)BC跨间-28.910.0170.017　2661572B16(402)1支座A-206.370.1510.1651333　3644B20(1256)B-177.890.1300.1401131　3644B20(1256)AB、CD跨间163.750.0150.015　9703643B20(941)支座B、C-92.770.2430.283985　3643B20(941)BC跨间-26.630.0160.016　2511572B16(402)根据抗震规范，沿梁全长顶面和底面的配筋，一、二级不应少于2B14，且分别不应少于梁两端顶面和底面纵向配筋中较大截面面积的1/4，三、四级不应少于2B12。所以梁全长顶面除负弯矩筋外仍需设置2B12的钢筋。6.3框架柱截面设计6.3.1剪跨比和轴压比计算根据《抗震规范》，对于三级抗震等级，应满足以下要求：剪跨比宜大于2、轴压比宜小于0.989 洛阳理工学院毕业设计（论文）。下表给出了框架柱各层剪跨比和轴压比计算结果，注意，表中的M、V和N都不应考虑抗震调整系数，由表可见，各柱的剪跨比和轴压比均满足规范要求。表6-4柱的剪跨比和轴压比验算柱号层次b/mmh0/mmfc/(N/mm2)MVNM/Vh0N/fcbhA540036014.395.6644.73270.605.94＞20.12＜0.9440036014.3114.9156.12586.975.69＞20.26＜0.9340036014.3130.1766.75904.155.42＞20.40＜0.9240036014.3148.9781.371222.435.09＞20.53＜0.9140036014.3172.1668.181555.637.01＞20.68＜0.9B540036014.380.2044.20282.575.04＞20.12＜0.9440036014.3117.4560.22668.095.42＞20.29＜0.9340036014.3143.1973.431054.385.42＞20.46＜0.9240036014.3164.3183.421441.275.47＞20.63＜0.9140036014.3181.2674.481814.356.76＞20.79＜0.9例：第5层Ａ、Ｄ号柱：柱截面宽度：b=400mm柱截面有效高度：h0=400-40=360mm混凝土轴心抗压强度设计值：柱端弯矩计算值：M取上下端弯矩的最大值。对轴压比小于0.15的柱，=0.75;对轴压比大于0.15的柱，=0.8故柱端剪力计算值：V=42.25KN柱轴力N取柱顶、柱底的最大值：N=193.06KN剪跨比：轴压比：6.3.2柱正截面承载力计算先以第5层A、D号柱为例，最不利组合一（调整后）：Mmax=76.53KN·m，N=209.79KN，轴向力对截面重心的偏心矩，附加偏心矩ea取20mm89 洛阳理工学院毕业设计（论文）和偏心方向截面尺寸的1/30两者中的较大值，即400/30=13.3mm，故取ea=20mm。柱的计算长度，根据《抗震设计规范》，对于现浇楼盖的顶层柱，=1.0H=3.9m，初始偏心矩：，增大系数η，，取，又，取，得轴向力作用点至受拉钢筋As合力点之间的距离对称配筋：，故为大偏心受压情况。最不利组合二：Nmax=270.60KN，M=64.28KN·m此组内力是非地震组合情况，故不必进行调整。轴向力对截面重心的偏心矩，初始偏心矩：，增大系数η：取又，取得89 洛阳理工学院毕业设计（论文）轴向力作用点至受拉钢筋As合力点之间的距离对称配筋：，为大偏心受压情况。选4B14，As,=As=615mm2，总配筋率因三级框架柱的截面纵向钢筋的最小总配筋率为，故满足要求6.3.3柱斜截面受剪承载力计算以第5层AD号柱为例，查表可知：框架柱的剪力设计值Vc=44.73KN剪跨比λ=5.94>3，取λ=3考虑地震作用组合的柱轴向压力设计值N=209.79KN<0.3fcbh=0.3×14.3×4002/103=686.40KN，故取N=209.79KN故该层柱应按构造配置箍筋。柱端加密区的箍筋选用2肢A8@100,加密区的长度底层柱为1300mm，其余各层柱为650mm。查表得，最小配筋率特征值λv=0.06，则最小配筋率柱箍筋的体积配筋率>0.4%,符合构造要求。注：Asvi、li为第i根箍筋的截面面积和长度。Acor为箍筋包裹范围内的混凝土核芯面积。s为箍筋间距。非加密区箍筋不宜大于250mm和20倍箍筋直径的较大值,故箍筋配置为89 洛阳理工学院毕业设计（论文）A8@200（4）。其它各层柱的配筋计算见下表：表6-5柱的配筋计算表柱层次γREV0.25fcβcbh0/kNN/kN0.3fcA/kNN实际取值VAsv/S/mmλvfc/fyv/%实配箍筋（ρv%)加密区@100非加密区@200AD544.73514.8209.79686.40209.79104.78<00.29A8(1.06%)A8(0.52%)456.12514.8454.78686.40454.78121.92<00.29A8(1.06%)A8(0.52%)366.75514.8688.72686.40688.72138.30<00.29A8(1.06%)A8(0.52%)281.37514.8913.52686.40913.52154.04<00.33A8(1.06%)A8(0.52%)168.18514.81143.20686.401143.20170.11<00.43A8(1.06%)A8(0.52%)BC544.20514.8231.77686.40231.77106.31<00.29A8(1.06%)A8(0.52%)460.22514.8560.11686.40560.11129.30<00.29A8(1.06%)A8(0.52%)373.43514.8896.87686.40896.87152.87<00.33A8(1.06%)A8(0.52%)283.42514.81237.83686.401237.83176.74<00.47A8(1.06%)A8(0.52%)174.48514.81571.08686.401571.08200.07<00.61A8(1.06%)A8(0.52%)89 洛阳理工学院毕业设计（论文）第七章基础计算独立基础的设计计算：取J-1,J-2进行计算，如下图：图7-1独立基础布置图7.1地基承载力特征值深度、宽度修正：初选基础埋深为1.8m，即d=1.8m.。根据粘土的物理性质,查地基承载力修正系数表得,及均小于的粘性土，有=0.3，=1.6。基础埋深范围内地基土的加权平均重度为：=（170.3+181.5）/1.8=17.8KN/m³先假设基础宽度b≤3m，经深度修正后的地基承载力特征值ƒa为：89 洛阳理工学院毕业设计（论文）7.2基础J-1的设计：7.2.1基础J-1的截面尺寸：初选基础高度为600mm，在基底做一层100厚C10混凝土垫层，则基础顶部的荷载标准值：=1555.63KN,=68.18KN,=172.16KN•m⑴先按中心荷载作用，估算⑵考虑偏心荷载不利影响，加大基础底面积10%取＞8.51㎡，基础宽度不大于3m基础及其上覆土自重：基底抵抗矩：基底边缘最大与最小应力：验算基础底面应力：1、，安全2、，安全故选取基础截面尺寸：7.2.2柱与基础J-1交接处的冲切承载力验算（at：柱宽。ab=柱宽+2基础有效高度）：89 洛阳理工学院毕业设计（论文）因7.2.3基础板底J-1配筋计算取故基础底板每1m配筋面积：实配A12@150，89 洛阳理工学院毕业设计（论文）图7-2J-1基础详图图图7-3J-1剖面详图89 洛阳理工学院毕业设计（论文）7.3基础J-2的设计：7.3.1基础J-2的截面尺寸：初选截面基础高度600mm，在基底做一层100厚C10混凝土垫层，基础顶部荷载标准值:基础顶部的荷载标准值：=1814.35KN,=74.48KN,=181.26KN•m因B、C轴向距仅2.7m,B、C柱分别设为独立基础场地不够，所以将两柱做成双柱联合基础。因为两柱荷载对称，所以联合基础近似按中心受压设计基础。取，基础宽度不大于3m基础及其上覆土层自重：基底抵抗矩：基底边缘最大与最小应力：验算基础底面应力：1、，安全2、，安全故选取基础截面尺寸：7.3.2柱与基础J-2交接处的冲切承载力验算冲切验算：89 洛阳理工学院毕业设计（论文）7.3.3纵向内力计算，弯矩和剪力的计算结果见图图7-4弯矩和剪力计算结果抗剪验算：柱边剪力：，满足要求7.3.4基础板底J-2配筋计算1．纵向配筋：板底层配筋：故基础底板方向每1m配筋面积：实配A12@150，方向每1m配筋面积：89 洛阳理工学院毕业设计（论文）实配A14@120，板顶层配筋：按构造配筋A12@2002．横向配筋：柱下等效梁宽为：柱边弯矩：选7B25，（布置在柱下1.24m范围内）图7-5J-2基础详图图7-6J-2剖面详图89 洛阳理工学院毕业设计（论文）结论四年的大学生活即将结束，通过这四年对土木工程专业的学习，培养了我们每个人独立做建筑结构设计的基本能力。不知不觉毕业设计即将结束，这半年的时光令人难忘。毕业设计是学生在学习阶段的最后一个环节，是对所学基础知识和专业知识的一种综合应用，是一种综合的再学习、再提高的过程，这一过程对学生的学习能力和独立工作能力也是一个培养，同时毕业设计的水平也反映了本科教育的综合水平，因此学校十分重视毕业设计这一环节，加强了对毕业设计工作的指导和动员教育。在老师和同学的指导帮助下我成功地完成了这次的设计课题——洛阳市伊滨区实验小学教学办公楼建筑与结构设计。根据任务书上的进程安排，自己按时准确的完成了毕业设计。在毕业设计前期，我温习了各门相关课本，有《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》、《基础设计》等，并自己借阅了相关设计规范。在毕业设计中，我们先进行了建筑设计，钱大行老师主要负责我们对建筑设计的指导和建筑图的批改，老师严格要求每个人，直到图形符合规范要求做到美观和实用。接着是结构设计，结构设计主要由王新武老师负责，王老师认真负责，每个星期至少和学生见两次面，在我遇到不会时，老师总是认真细心的讲解给我们大家，直到我们都懂了。在毕业设计中本组在校成员齐心协力、分工合作，发挥了大家的团队精神。临近毕业设计结束，王老师指导了我们进行结构图的绘制、所有图纸的修改工作和整理计算书。通过这次毕业设计让我对框架结构方面的知识有了更加生科的认识，通过这次的设计让我真正做到了运用所学的理论分析问题和解决问题，尤其是在混凝土框架结构方面，同时也感觉到了知识的欠缺和不扎实。同时在绘制图的过程中，又提高了我们对运用PKPM软件和CAD软件的能力。这次毕业设计让我们队我几年所学的知识有了更系统化得掌握，同时毕业设计的完成，也为我今后走上工作岗位打下了良好的基础。毕业设计的结束，也即意味着我们大学生活的结束，走上社会，通过自己的努力和拼搏，我相信会在未来的日子里实现自己的理想。89 洛阳理工学院毕业设计（论文）谢辞尊敬的老师和同学们：随着毕业设计的开始，就已经宣告了我们大学的倒计时的开始，随着答辩的进行，更是开始了我们打包离校的倒计时。此时此刻，我想我们的心情都是矛盾的、复杂的：一方面即将踏入社会，开始实践自己的梦想，为自己的美好愿望打拼；而另一方面，马上就要告别我的母校，离开自己相识多年的老师和同学，心里很是不舍，因为在洛阳理工学院这片希望的土地上留下了我四年来关于青春的点点滴滴。站在这里，感恩、诚挚的感激、衷心的祝福溢满心头：首先，我要感谢我此次毕业设计的指导老师钱大行、王新武老师，以及管理学院的全体教师，在我四年的学习中，他们以渊博的学识、孜孜不倦的教诲和兢兢业业的爱岗精神以及伟大的人格魅力对我的培育和影响。其次，我要感谢学校给我们创造的良好的设计环境和对我们的关怀；感谢老师们在我们即将踏入社会的前夕，给我们的鼓舞和自信。最后，我要感谢和我一起度过了大学四年生活的所有同学和朋友，感谢他们平时对我的帮助和激励，感谢所有曾经鼓励、帮助和支持过我的人。谢谢你们！在这里，我为大家祝福，希望所有老师身体健康，工作顺利，家庭幸福，桃李满天下；也祝我的母校蒸蒸日上，我的同学们在人生路上一帆风顺！谢谢！致谢人：薛卫2013年6月1日89 洛阳理工学院毕业设计（论文）参考文献[1]中华人民共和国国家标准.建筑制图标准（GB/T50104-2001）.北京.中国建筑工业出版社.2002[2]中华人民共和国国家标准.建筑结构荷载规范（GB50009-2001）.北京.中国建筑工业出版社.2006[3]中华人民共和国国家标准.建筑设计防火规范（GB/T50016-2006）.北京.中国建筑工业出版社.2002[4]中华人民共和国国家标准.建筑地基基础设计规范（GB50007-2002）.北京.中国建筑工业出版社.2002[5]中华人民共和国国家标准.《建筑抗震设计规范》（GB50011-2010）.北京.中国建筑工业出版社.2010[6]中华人民共和国国家标准.混凝土结构设计规范（GB50010-2002）.北京.中国建筑工业出版社.2010[7]中华人民共和国国家标准.建筑结构可靠度设计统一标准（GB50068-2001）.北京.中国建筑工业出版社.2001[8]龙驭球、包世华.结构力学教程.北京：高等教育出版社,2006.[9]程文瀼、王铁成.混凝土结构与砌体结构.中国建筑工业出版社.2011[10]陈希哲.土力学与基础工程.清华大学大学出版社.2010[11]房屋建筑学，武汉理工大学出版社，2010[12]陈希哲，土力学地基基础，清华大学，2004[13]李国强，建筑结构抗震设计，中国建筑工业出版社，201189 洛阳理工学院毕业设计（论文）附　录附表1梁的内力组合层次截面位置内力SGkSQkSEk(1)SEk(2)SWk(1)SWk(2)1.2*SGk+1.2*SGk+1.2*SGk+1.2*(SGk+0.5SQk)+1.3*Sek1.35*SGk+MmaxMminVmax1.4*SQk1.4*SWk1.4*0.9*(SQk+SWk)1.4*(0.7*SQK+及相应V及相应V及相应M　　　0.6*SWK)　　　5AB左M-39.07-5.0125.61-25.612.48-2.48-53.90-43.41-50.36-50.07-56.32-16.60-83.18-55.57-59.74-16.60-83.18-59.74V82.737.13-5.975.97-0.580.58109.2698.46100.09107.53108.9995.79111.32118.19119.1695.79111.32119.16AB中M99.067.324.11-4.110.4-0.4129.12119.43118.31128.60127.59128.61117.92141.24140.57141.24AB右M-52.33-5.6217.4-17.41.68-1.68-70.66-60.44-65.15-67.76-71.99-43.55-88.79-74.74-77.56-43.55-88.79-77.56V78.126.91-5.975.97-0.580.58103.4292.9394.56101.72103.1890.13105.65111.75112.7290.13105.65112.72BC左M-18.79-1.1912.24-12.241.18-1.18-24.21-20.90-24.20-22.56-25.53-7.35-39.17-25.54-27.52-7.35-39.17-39.17V6.380-9.079.07-0.880.887.666.428.896.558.76-4.1419.457.879.35-4.1419.4519.45BC中M-17.81-1.190000-23.04-21.37-21.37-22.87-22.87-22.09-22.09-25.21-25.21-25.214AB左M-64.35-18.363.7-63.76.8-6.8-102.84-67.70-86.74-91.71-108.85-5.39-171.01-99.09-110.52-5.39-171.01-110.52V93.2628.51-15.1315.13-1.631.63151.83109.63114.19145.78149.89109.35148.69152.47155.21109.35148.69155.21AB中M97.4522.39.22-9.220.92-0.92148.16118.23115.65146.20143.88142.31118.33154.18152.64154.18AB右M-71.49-20.845.27-45.274.95-4.95-114.91-78.86-92.72-105.76-118.23-39.42-157.12-112.74-121.05-39.42-157.12-121.05V90.4827.65-15.1315.13-1.631.63147.29106.29110.86141.36145.47105.50144.84147.88150.61105.50144.84150.61BC左M-14.65-4.5831.83-31.833.48-3.48-23.99-12.71-22.45-18.97-27.7421.05-61.71-21.34-27.1921.05-61.71-61.71V6.380-23.5823.58-2.582.587.664.0411.274.4110.91-23.0038.316.4510.78-23.0038.3138.31BC中M-13.68-4.580000-22.83-16.42-16.42-22.19-22.19-19.16-19.16-22.96-22.96-22.963AB左M-63.48-19.4395.81-95.8111.37-11.37-103.38-60.26-92.09-86.33-114.9836.72-212.39-95.19-114.2936.72-212.39-212.39V93.1928.46-23.5423.54-2.772.77151.67107.95115.71144.20151.1898.30159.51151.37156.0298.30159.51159.51AB中M98.0821.3211.06-11.061.41-1.41147.54119.67115.72146.34142.78144.87116.11154.49152.12154.49AB右M-71.09-21.6473.7-73.78.56-8.56-115.60-73.32-97.29-101.79-123.36-2.48-194.10-109.99-124.37-2.48-194.10-194.10V90.5527.7-23.5423.54-2.772.77147.44104.78112.54140.07147.0594.68155.88147.06151.7294.68155.68155.68BC左M-14.79-4.2951.81-51.816.02-6.02-23.75-9.32-26.18-15.57-30.7447.03-87.68-19.11-29.2347.03-87.68-87.68V6.380-38.3838.38-4.464.467.661.4113.902.0413.28-42.2457.554.8712.36-42.2457.5557.55BC中M-18.3-4.290000-27.97-21.96-21.96-27.37-27.37-24.53-24.53-28.91-28.91-28.912AB左M-63.48-19.43126.74-126.7416.9-16.9-103.38-52.52-99.84-79.36-121.9576.93-252.60-90.54-118.9476.93-252.60-252.60V93.1928.46-30.5730.57-4.074.07151.67106.13117.53142.56152.8289.16168.65150.28157.1289.16168.65168.65AB中M98.0820.2216.68-16.682.23-2.23146.00120.82114.57145.98140.36151.51108.14154.10150.35154.10AB右M-71.09-21.6493.39-93.3912.43-12.43-115.60-67.91-102.71-96.91-128.2423.12-219.70-106.74-127.6223.12-219.70-219.70V90.5527.7-30.5730.57-4.074.07147.44102.96114.36138.43148.6985.54165.02145.97152.8185.54165.02165.02BC左M-14.79-4.2965.66-65.668.74-8.74-23.75-5.51-29.98-12.14-34.1765.04-105.68-16.83-31.5165.04-105.68-105.68V6.380-48.6448.64-6.486.487.66-1.4216.73-0.5115.82-55.5870.893.1714.06-55.5870.8970.89BC中M-18.3-4.290000-27.97-21.96-21.96-27.37-27.37-24.53-24.53-28.91-28.91　-28.91　89 洛阳理工学院毕业设计（论文）续表梁的内力组合层次截面位置内力SGkSQkSEk(1)SEk(2)SWk(1)SWk(2)1.2*SGk+1.2*SGk+1.2*SGk+1.2*(SGk+0.5*SQk)+1.3*SEk1.35*SGk+MmaxMminVmax1.4*SQk1.4*SWk1.4*0.9*(SQk+SWk)1.4*(0.7*SQK+及相应V及相应V及相应M　　　0.6*SWK)　　　1AB左M-57.97-17.75149.96-149.9623.83-23.83-94.41-36.20-102.93-61.90-121.95114.73-275.16-75.64-115.67114.73-275.16-275.16V103.3728.55-36.2536.25-5.395.39164.01116.50131.59153.23166.8194.05188.30163.00172.0694.05188.30188.30AB中M102.821.6719.48-19.484.44-4.44153.70129.58117.14156.26145.07161.69111.04163.75156.29163.75AB右M-67.17-20.43111.01-111.0114.95-14.95-109.21-59.67-101.53-87.51-125.1851.45-237.18-98.14-123.2651.45-237.18-237.18V80.3827.62-36.2536.25-5.395.39135.1288.91104.00124.47138.0565.90160.15131.05140.1165.90160.15160.15BC左M-16.17-4.7278.04-78.0410.51-10.51-26.01-4.69-34.12-12.11-38.5979.22-123.69-17.63-35.2879.22-123.69-123.69V6.380-57.8157.81-7.797.797.66-3.2518.56-2.1617.47-67.5082.812.0715.16-67.5082.8182.81BC中M-16.3-4.720000-26.17-19.56-19.56-25.51-25.51-22.39-22.39-26.63-26.63　-26.63　89 洛阳理工学院毕业设计（论文）附表2A、D柱的内力组合层次截面位置内力SGkSQkSEk(1)SEk(2)SWk(1)SWk(2)1.2*SGk+1.2*SGk+1.2*SGk+1.2*（SGk+0.5*SQk）+1.35*SGk+Mmax及相应V,NNmax及相应V,MNmin及相应V,M1.4*SQk1.4*SWk1.4*0.9*(SQk+SWk)1.3*SEk1.4*(0.7*SQK+　　　　0.6*SWK)5柱顶M48.846.27-25.6125.61-2.482.4867.3855.1462.0763.3869.6229.0795.6669.9974.1595.6669.9962.07N-174.22-14.15-5.975.97-0.580.58-228.87-209.87-208.26-227.61-226.16-225.31-209.79-249.54-248.58-209.79-249.54-208.26V-23.24-4.1911.02-11.021.07-1.07-33.75-26.40-29.38-31.82-34.51-16.08-44.73-34.58-36.37-44.73-34.58-29.38柱底M-41.28-10.1617.37-17.371.68-1.68-63.76-47.19-51.89-60.23-64.45-33.05-78.22-64.28-67.10-78.22-64.28-78.22N-189.82-14.15-5.975.97-0.580.58-247.59-228.59-226.98-246.33-244.88-244.03-228.51-270.60-269.64-228.51-270.60-228.51V-23.24-4.1911.02-11.021.07-1.07-33.75-26.40-29.38-31.82-34.51-16.08-44.73-34.58-36.37-44.73-34.58-44.734柱顶M39.1512.82-46.3346.33-5.125.1264.9339.8254.1556.6969.59-5.55114.9161.1269.72114.9161.1254.15N-366.47-70.74-21.1021.10-2.212.21-538.80-442.86-436.67-531.68-526.11-509.64-454.78-565.91-562.20-454.78-565.91-436.67V-20.35-6.0421.60-21.602.39-2.39-32.87-21.08-27.75-29.02-35.030.04-56.12-31.38-35.39-56.12-31.38-27.75柱底M-39.68-12.1537.91-37.914.19-4.19-64.61-41.75-53.47-57.64-68.19-5.61-104.18-61.95-68.98-104.18-61.95-53.47N-382.07-70.74-21.1021.10-2.212.21-557.52-461.58-455.39-550.40-544.83-528.36-473.50-586.97-583.26-473.50-586.97-455.39V-20.35-6.0421.60-21.602.39-2.39-32.87-21.08-27.75-29.02-35.030.04-56.12-31.38-35.39-56.12-31.38-27.753柱顶M39.6812.15-57.9057.90-7.187.1864.6137.5657.6653.8671.96-20.37130.1759.4371.50130.1759.4357.66N-558.65-127.28-44.6444.64-4.984.98-848.58-677.35-663.42-837.03-824.49-804.78-688.72-883.09-874.74-688.72-883.09-663.42V-20.35-6.2329.69-29.693.68-3.68-33.13-19.26-29.57-27.62-36.9010.45-66.75-30.48-36.66-66.75-30.48-29.57柱底M-39.68-12.1557.90-57.907.18-7.18-64.61-37.56-57.66-53.86-71.9620.37-130.17-59.43-71.50-130.17-59.43-57.66N-574.25-127.28-44.6444.64-4.984.98-867.30-696.07-682.14-855.75-843.21-823.50-707.44-904.15-895.80-707.44-904.15-682.14V-20.35-6.2329.69-29.693.68-3.68-33.13-19.26-29.57-27.62-36.9010.45-66.75-30.48-36.66-66.75-30.48-29.572柱顶M39.6812.15-68.8468.84-9.729.7264.6134.0161.2150.6775.15-34.60144.3957.3073.62144.3957.3061.21N-750.83-183.83-75.2175.21-9.059.05-1158.35-913.66-888.33-1144.02-1121.22-1109.06-913.52-1201.37-1186.17-913.52-1201.37-888.33V-26.32-6.4935.30-35.304.98-4.98-40.67-24.61-38.56-33.48-46.0410.41-81.37-37.71-46.08-81.37-37.71-38.56柱底M-42.98-13.1668.84-68.849.72-9.72-70.00-37.98-65.18-55.92-80.4030.02-148.97-62.76-79.08-148.97-62.76-65.18N-766.43-183.83-75.2175.21-9.059.05-1177.07-932.38-907.05-1162.74-1139.94-1127.78-932.24-1222.43-1207.23-932.24-1222.43-907.05V-26.32-6.4935.30-35.304.98-4.98-40.67-24.61-38.56-33.48-46.0410.41-81.37-37.71-46.08-81.37-37.71-38.561柱顶M29.489.03-81.1281.12-14.5014.5048.0115.0755.6828.4865.03-64.66146.2536.4660.83146.2536.4655.68N-953.19-240.45-111.46111.46-14.4414.44-1480.46-1164.04-1123.62-1464.98-1428.61-1433.00-1143.20-1534.57-1510.32-1143.20-1534.57-1123.62V-11.34-3.4740.38-40.386.76-6.76-18.47-4.14-23.07-9.47-26.5036.81-68.18-13.03-24.39-68.18-13.03-23.07柱底M-14.74-4.51116.74-116.7417.73-17.73-24.017.13-42.51-1.04-45.71131.37-172.16-9.43-39.21-172.16-9.43-42.51N-968.79-240.45-111.46111.46-14.4414.44-1499.18-1182.76-1142.34-1483.70-1447.33-1451.72-1161.92-1555.63-1531.38-1161.92-1555.63-1142.34V-11.34-3.4740.38-40.386.76-6.76-18.47-4.14-23.07-9.47-26.5036.81-68.18-13.03-24.39-68.18-13.03-23.0789 洛阳理工学院毕业设计（论文）附表3B、C柱的内力组合层次截面位置内力SGkSQkSEk(1)SEk(2)SWk(1)SWk(2)1.2*SGk+1.2*SGk+1.2*SGk+1.2*（SGk+0.5*SQk)+1.35*SGk+Mmax及相应V,NNmax及相应V,MNmin及相应V,M1.4*SQk1.4*SWk1.4*0.9*(SQk+SWk)1.3*SEk1.4*(0.7*SQK+　　　　0.6*SWK)5柱顶M-41.91-5.54-12.2412.24-1.181.18-58.05-51.94-48.64-58.76-55.78-69.53-37.70-63.00-61.01-69.53-63.00-48.64N-181.50-16.56-3.103.10-0.300.30-240.99-218.22-217.38-239.05-238.30-231.77-223.71-261.51-261.01-231.77-261.51-217.38V20.013.7113.82-13.821.33-1.3329.2125.8722.1430.3727.0044.208.2731.7729.5344.2031.7722.14柱底M36.098.9424.25-24.252.34-2.3455.8346.5940.0457.5351.6380.2017.1559.4655.5280.2059.4640.04N-197.10-16.56-3.103.10-0.300.30-259.71-236.94-236.10-257.77-257.02-250.49-242.43-282.57-282.07-250.49-282.57-236.10V20.013.7113.82-13.821.33-1.3329.2125.8722.1430.3727.0044.208.2731.7729.5344.2031.7722.144柱顶M-34.95-11.34-52.8552.85-6.086.08-57.82-50.45-33.42-63.89-48.56-117.4519.96-63.40-53.18-117.45-63.40-33.42N-400.55-107.39-11.5511.55-1.241.24-631.01-482.40-478.92-617.54-614.41-560.11-530.08-647.03-644.94-560.11-647.03-478.92V17.985.6927.10-27.102.99-2.9929.5425.7617.4032.5124.9860.22-10.2432.3627.3460.2232.3617.40柱底M35.1910.8452.85-52.855.57-5.5757.4050.0234.4262.9048.87117.43-19.9862.8053.45117.4362.8034.42N-416.15-107.39-11.5511.55-1.241.24-649.73-501.12-497.64-636.26-633.13-578.83-548.80-668.09-666.00-578.83-668.09-497.64V17.985.6927.10-27.102.99-2.9929.5425.7617.4032.5124.9860.22-10.2432.3627.3460.2232.3617.403柱顶M-35.19-10.84-72.6672.66-9.009.00-57.40-54.82-29.62-67.23-44.54-143.1945.73-65.69-50.57-143.19-65.69-29.62N-619.67-198.27-26.3926.39-2.932.93-1021.18-747.71-739.50-997.11-989.73-896.87-828.26-1033.32-1028.39-896.87-1033.32-739.50V18.045.5637.26-37.264.62-4.6229.4428.1215.1934.4822.8473.43-23.4533.6925.9373.4333.6915.19柱底M35.1910.8472.66-72.669.00-9.0057.4054.8229.6267.2344.54143.19-45.7365.6950.57143.1965.6929.62N-635.27-198.27-26.3926.39-2.932.93-1039.90-766.43-758.22-1015.83-1008.45-915.59-846.98-1054.38-1049.45-915.59-1054.38-758.22V18.045.5637.26-37.264.62-4.6229.4428.1215.1934.4822.8473.43-23.4533.6925.9373.4333.6915.192柱顶M-35.19-10.84-86.3986.39-12.1712.17-57.40-59.27-25.18-71.22-40.54-161.0363.58-68.35-47.90-161.03-68.35-25.18N-838.79-289.14-44.4644.46-5.335.33-1411.35-1014.01-999.08-1377.59-1364.15-1237.83-1122.24-1420.21-1411.25-1237.83-1420.21-999.08V18.655.7544.30-44.306.24-6.2430.4231.1213.6437.4921.7583.42-31.7636.0525.5683.4236.0513.64柱底M37.5511.5786.39-86.3912.17-12.1761.2662.1028.0174.9844.30164.31-60.3172.2651.80164.3172.2628.01N-854.39-289.14-44.4644.46-5.335.33-1430.07-1032.73-1017.80-1396.31-1382.87-1256.55-1140.96-1441.27-1432.31-1256.55-1441.27-1017.80V18.655.7544.30-44.306.24-6.2430.4231.1213.6437.4921.7583.42-31.7636.0525.5683.4236.0513.641柱顶M-35.19-8.07-102.66102.66-16.7016.70-53.52-65.60-18.84-73.43-31.34-180.5286.40-69.43-41.38-180.52-69.43-18.84N-1047.74-379.94-66.0266.02-7.737.73-1789.20-1268.12-1246.46-1745.76-1726.27-1571.08-1399.43-1793.29-1780.29-1571.08-1793.29-1246.46V10.073.1046.56-46.567.57-7.5716.4322.691.4925.546.4674.48-46.5823.0010.2874.4823.001.49柱底M13.104.03125.48-125.4820.41-20.4121.3644.29-12.8646.52-4.92181.26-144.9938.784.49181.2638.78-12.86N-1063.34-379.94-66.0266.02-7.737.73-1807.92-1286.84-1265.18-1764.48-1744.99-1589.80-1418.15-1814.35-1801.35-1589.80-1814.35-1265.18V10.073.1046.56-46.567.57-7.5716.4322.691.4925.546.4674.48-46.5823.0010.2874.4823.001.4989 洛阳理工学院毕业设计（论文）附表4柱的配筋计算表柱号层次M(kN.m)N(kN)H(m)h(mm)l0ζ1ζ2ξAs,min;As",min实配钢筋As/mm2AD576.53209.793.9400364.7920384.793.901.001.001.00544.790.104573434Φ16(804)64.28270.63.9400237.5520257.553.901.001.001.00417.550.1323834362.07208.263.9400298.0420318.043.901.001.001.00478.040.10303343491.93454.783.9400202.1420222.143.901.001.001.00382.140.2229834361.95586.973.9400105.5420125.543.901.001.001.00285.540.29-16934354.15436.673.9400124.0120144.013.901.001.001.00304.010.21-693433104.14688.723.9400151.2120171.213.901.001.001.00331.210.3324834359.43904.153.940065.732085.733.901.001.001.00245.730.44-33634357.66663.423.940086.9120106.913.901.001.001.00266.910.32-2313432119.18932.243.9400127.8420147.843.901.001.001.00307.840.4529634362.761222.433.940051.342071.343.901.001.001.00231.340.59-26634361.21888.333.940068.902088.903.901.001.001.00248.900.43-3033431137.731161.923.9400118.5420138.543.901.001.001.00298.540.565003439.431555.633.94006.062026.063.901.001.001.01186.320.76-61934355.681123.623.940049.552069.553.901.001.001.00229.550.55-392343BC564.16250.493.9400256.1420276.143.901.001.001.00436.140.122673434Φ18(1017)59.46282.573.9400210.4320230.433.901.001.001.00390.430.1414434348.64217.383.9400223.7620243.763.901.001.001.00403.760.11112343493.96560.113.9400167.7520187.753.901.001.001.00347.750.2722534362.8668.093.940094.0020114.003.901.001.001.00274.000.32-16934333.42478.923.940069.782089.783.901.001.001.00249.780.23-3263433114.55896.873.9400127.7220147.723.901.001.001.00307.720.4422534365.691054.383.940062.302082.303.901.001.001.00242.300.51-27334329.62739.53.940040.052060.053.901.001.001.00220.050.36-5843432131.451256.553.9400104.6120124.613.901.001.001.00284.610.6145234372.261441.273.940050.142070.143.901.001.001.00230.140.70-5834325.18999.083.940025.202045.203.901.001.001.01205.650.49-7173431145.011589.83.940091.2120111.213.901.001.001.00271.210.7783534338.781814.353.940021.372041.373.901.001.001.01201.780.88834318.841246.463.940015.112035.113.901.001.001.01195.460.61-73634389 洛阳理工学院毕业设计（论文）外文资料翻译RetrospectandProspectLewisMumfordThisselectionistheconcludingchapterofMumford’sTheCityinHistory.Mumfordreviewstheevolutionofthecityasasocialandfunctionalphenomenonfromantiquitytothemodernera.Heshowsthewaysthatancientprocessesofritual,environmentalofnecessity,andsocialorderinformourcontemporaryvisionsofurbanlife.Mumfordviewsthemissionofthecity“tofurtherman"sconsciousparticipationinthecosmicandhistoricprocess."ThebrillianceofMumford"sanalysisisthathecombinestheprecisionofurbanhistorywiththeintegrativequalitiesofphilosophyandliterature.Intakingform,theancientcitybroughttogethermanyscatteredorgansofthecommonlife,andwithinitswallspromotedtheirinteractionandfusion.Thecommonfunctionsthatthecityservedwereimportant;butthecommonpurposesthatemergedthroughquickenedmethodsofcommunicationandco-operationwereevenmoresignificant.Thecitymediatedbetweenthecosmicorder,revealedbytheastronomerpriests,andtheunifyingenterprisesofkingship.Thefirsttookformwithinthetempleanditssacredcompound,thesecondwithinthecitadelandtheboundingcitywall.Bypolarizinghithertountappedhumanaspirationsanddrawingthemtogetherinacentralpoliticalandreligiousnucleus,thecitywasabletocopewiththeimmensegenerativeabundanceofNeolithicculture.Bymeansoftheordersoestablished,largebodiesofmenwereforthefirsttimebroughtintoeffectiveco-operation.Organizedindisciplinedworkgroups,deployedbycentralcommand,theoriginalurbanpopulationsinMesopotamia,Egypt,andtheIndusValleycontrolledflood,repairedstormdamage,storedwater,remodeledthelandscape,builtupagreatwaternetworkforcommunicationandtransportation,andfilledtheurbanreservoirswithhumanenergyavailableforothercollectiveenterprises.Intime,therulersofthecitycreatedaninternalfabricoforderandjusticethatgavetothemixedpopulationsofcities,byconsciouseffort,someofthemoralstabilityandmutualaidofthevillage.WithinthetheaterofthecitynewdramasoflifewereenactedButagainsttheseimprovementswemustsetthedarkercontributionsofurbancivilization:war,slavery,vocationalover-specialization,andinmanyplaces,apersistentorientationtowarddeath.Theseinstitutionsandactivities,forminga"negativesymbiosis,"haveaccompaniedthecitythroughmostofitshistory,andremaintodayinmarkedlybrutalform,withouttheiroriginalreligioussanctions,asthegreatestthreattofurtherhumandevelopment.Boththepositiveandthenegativeaspectsoftheancientcityhavebeenhandedon,insomedegree,toeverylaterurbanstructure.Throughitsconcentrationofphysicalandculturalpower,thecityheightenedthetempoofhumanintercourseandtranslateditsproductsintoformsthatcouldbestoredandreproduced.Throughitsmonuments,writtenrecords,andorderlyhabitsofassociation,thecityenlargedthescopeofallhumanactivities,extendingthembackwardsandforwardsin89 洛阳理工学院毕业设计（论文）time.Bymeansofitsstoragefacilities(buildings,vaults,archives,monuments,tablets,books),thecitybecamecapableoftransmittingacomplexculturefromgenerationtogeneration,foritmarshaledtogethernotonlythephysicalmeansbutthehumanagentsneededtopassonandenlargethisheritage.Thatremainsthegreatestofthecity"sgifts.Ascomparedwiththecomplexhumanorderofthecity,ourpresentingeniouselectronicmechanismsforstoringandtransmittinginformationarecrudeandlimiteFromtheoriginalurbanintegrationofshrine,citadel,village,workshopandmarketalllaterformsofthecityhave,insomemeasure,takentheirphysicalstructureandtheirinstitutionalpatterns.Manypartsofthisfabricarestillessentialtoeffectivehumanassociation,notleastthosethatsprangoriginallyfromtheshrineandthevillage.Withouttheactiveparticipationoftheprimarygroup,infamilyandneighborhood,itisdoubtfuliftheelementarymoralloyalties—respectfortheneighborandreverenceforlife—canbehandedon,withoutsavagelapses,fromtheoldtotheyoungAttheotherextreme,itisdoubtful,too,whetherthosemultifariousco-operationsthatdonotlendthemselvestoabstractionandsymbolizationcancontinuetoflourishwithoutthecity,foronlyasmallpartofthecontentsoflifecanbeputontherecord.Withoutthesuperpositionofmanydifferenthumanactivities,manylevelsofexperience,withinalimitedurbanarea,wheretheyareconstantlyontap,toolargeaportionoflifewouldberestrictedtorecord-keeping.Thewidertheareaofcommunicationandthegreaterthenumberofparticipants,themoreneedthereisforprovidingnumerousaccessiblepermanentcentersforface-to-faceintercourseandfrequentmeetingsateveryhumanlevel.Therecoveryoftheessentialactivitiesandvaluesthatfirstwereincorporatedintheancientcities,aboveallthoseofGreece,isaccordinglyaprimaryconditionforthefurtherdevelopmentofthecityinourtime.Ourelaborateritualsofmechanizationcannottaketheplaceofthehumandialogue,thedrama,thelivingcircleofmatesandassociates,thesocietyoffriends.Thesesustainthegrowthandreproductionofhumanculture,andwithoutthemthewholeelaboratestructurebecomesmeaningless—indeedactivelyhostiletothepurposesoflife.Todaythephysicaldimensionsandthehumanscopeofthecityhavechanged;andmostofthecity"sinternalfunctionsandstructuresmustberecasttopromoteeffectivelythelargerpurposesthatshallbeserved:theunificationofman"sinnerandouterlife,andtheprogressiveunificationofmankinditself.Thecity"sactiveroleinfutureistobringtothehighestpitchofdevelopmentthevarietyandindividualityofregions,cultures,personalities.Thesearecomplementarypurposes:theiralternativeisthecurrentmechanicalgrindingdownofboththelandscapeandthehumanpersonality.Withoutthecitymodernmanwouldhavenoeffectivedefensesagainstthosemechanicalcollectivesthat,evennow,arereadytomakeallveritablyhumanlifesuperfluous,excepttoperformafewsubservientfunctionsthatthemachinehasnotyetmastered.Oursisanageinwhichtheincreasinglyautomaticprocessesofproductionandurbanexpansionhavedisplacedthehumangoalstheyaresupposedtoserve.Quantitativeproductionhasbecome,forourmass-mindedcontemporaries,theonlyimperativegoal:theyvaluequantificationwithoutqualification.Inphysicalenergy,inindustrialproductivity,ininvention,inknowledge,inpopulationthesamevacuousexpansionsandexplosionsprevail.Astheseactivitiesincreaseinvolumeandintempo,theymovefurtherandfurtherawayfrom89 洛阳理工学院毕业设计（论文）anyhumanlydesirableobjectives.Asaresult,mankindisthreatenedwithfarmoreformidableinundationsthanancientmanlearnedtocopewith.Tosavehimselfhemustturnhisattentiontothemeansofcontrolling,directing,organizing,andsubordinatingtohisownbiologicalfunctionsandculturalpurposestheinsensateforcesthatwould,bytheirverysuperabundance,underminehislife.Hemustcurbthemandeveneliminatethemcompletelywhen,asinthecaseofnuclearandbacterialweapons,theythreatenhisveryexistence.Nowitisnotarivervalley,butthewholeplanet,thatmustbebroughtunderhumancontrol:notanunmanageablefloodofwater,butevenmorealarmingandmalignexplosionsofenergythatmightdisrupttheentireecologicalsystemonwhichman’sownlifeandwelfaredepend.Theprimeneedofourageistocontrivechannelsforexcessiveenergiesandimpetuousvitalitiesthathavedepartedfromorganicnormsandlimits:culturalfloodcontrolineveryfieldcallsfortheerectionofembankments,dams,reservoirs,toevenouttheflowandspreaditintothefinalreceptacles,thecitiesandregions,thegroups,families,andpersonalities,whowillbeabletoutilizethisenergyfortheirowngrowthanddevelopment.Ifwewerepreparedtorestorethehabitabilityoftheearthandcultivatetheemptyspaceinthehumansoul,weshouldnotbesopreoccupiedwithsterileescapistprojectsforexploringinner-planetaryspaceorwithevenmorerigorouslydehumanizedpoliciesbasedonthestrategyofwholesalecollectiveextermination.Itistimetocomebacktoandconfrontlifeinallitsorganicfecundity,diversityandcreativity,insteadoftakingrefugeintheunder-dimensionedworldofPost-historicMan.Modernman,unfortunately,hasstilltoconquerthedangerousaberrationsthattooktheinstitutionalforminthecitiesoftheBronzeAgeandgaveadestructivedestinationtoourhighestachievements.LiketherulersoftheBronzeAge,westillregardpowerasthechiefmanifestationdivinity,orifnotthat,themainagentofhumandevelopment.But“absolutepower”,like“absoluteweapons”,belongstothesamemagico-religiousschemeasritualhumansacrifice.Suchpowerdestroysthesymbioticco-operationofmanwithallotheraspectsofnature,andofmenwithothermen.Livingorganismscanuseonlylimitedamountsofenergy.“Toomuch”or“toolittle”isequallyfataltoorganicexistence.Organisms,societies,humanpersons,notleast,citiesaredelicatedevicesforregulatingenergyandputtingittotheserviceoflife.Thechieffunctionofthecityistoconvertpowerintoform,energyintoculture,deadmatterintolivingsymbolsofart,biologicalreproductionintosocialcreativity.Thepositivefunctionsofthecitycannotbeperformedwithoutcreatingnewinstitutionalarrangements,capableofcopingwiththevastenergiesmodernnowcommends:arrangementsjustboldasthosethatoriginallytransformedtheovergrownvillageanditsstrongholdintothenucleated,highlyorganizedcity.Thesenecessarychangescouldhardlybeenvisaged,wereitnotforthefactthenegativeinstitutionsthataccompaniedtheriseofthecityhaveforthelastfourcenturiesbeenfallingintodecay,andseemeduntilrecentlytobereadytodropintolimbo.Kingshipbydivinerighthaveallbutdisappeared,evenasamoribundidea:andthepoliticalfunctionsthatwereonceexercisedsolelybythepalaceandthetemple,withthecoerciveaidofthebureaucracyandthearmy,wereduringthenineteenthcenturyassumedbyamultitudeoforganizations,corporations,parties,associations,andcommittees.So,too,theconditionslaiddownbyAristotlefortheabolitionoftheslavelaborhavenowbeenlargelymet,throughthe89 洛阳理工学院毕业设计（论文）harnessingofinorganicsourcesenergyandtheinventionofautomaticmachinesandutilities.Thusslavery,forcedlabor,legalizedexpropriation,classmonopolyofknowledge,havebeengivingwaytofreelabor,socialsecurity,universalliteracy,freeeducation,openaccesstoknowledge,andthebeginningofuniversalleisure,suchasisnecessaryforwideparticipationinpoliticalduties.IfvastmassespeopleinAsia,Africa,andSouthAmericastillliveunderprimitiveconditionsanddepressingpoverty,eventheruthlesscolonialismofthenineteenthcenturybroughttothesepeoplestheideasthatwouldreleasethem.“Theheartofdarkness,”fromLivingstoneontoSchweitzer,waspiercedbyashaftoflight.From:ClassicReadingsinArchitectureStein/SpreckelmeyerChineseconservancyandhydroelectricitypress89 洛阳理工学院毕业设计（论文）回顾与展望这篇章节选自芒福得《历史上的城市》一书最后一章。芒福得将古今城市的演变视为一种社会和功能现象。他说明古老仪式的过程，环境的必然性以及社会秩序都在我门对当代城市生活的认识中留下了烙印。芒福得将城市的任务规定为“增进人们对宇宙和历史进程有意识参与”。芒福得分析的精彩之处在于他把城市的精湛历史同哲学和文化的整体性组合了起来。就形式上而言，古代城市将日常生活中分散的部分统一起来，并且用城墙增强这些部分之间的互动与融合。城市的基本功能是很重要的。然而通过交流以及合作这种增强方式而显现的城市的目标就更是意义重大。星象祭司，王权的统一事业揭示出：城市调和了宇宙之间的秩序。它起先是以庙宇及其神圣的组成元素而显现的，后来又借助了城堡和界限分明的城墙的形式。通过使迄今仍未开发的人类的报负呈现两级分化而又把它们以政治以及宗教为核心凝聚起来，在新石器时代，城市已经能够协调这一时期巨大的生产力。通过良好秩序的建立，大批人第一次走向了有效的合作。在纪律严明的工作组织的管理之下，通过中央命令的部署，美索不达米亚，埃及以及印度峡谷的原始城市居民已经开始控制洪水，维修暴雨造成的毁坏，储蓄水，重新塑造地表景观，建立起了用于交通与交往的水域网络，并且将城市储备库中储入人类的能量以备其他集体事业所需。城市的统治者们很及时的通过有意识的努力，创建了一套针对形形色色的城市居民的司法与规章的内在的社会结构系统，并制定了一些维系乡村稳定和社会互助的措施。在城市这个大剧院中，生命的新话剧已经在上演。与这些成就相反,我们必须对城市文明的消极面多加考虑：战争，奴役，职业上过分的专业化，以及在许多情况下面对死亡的持久的兴趣。这些业已确立的社会系统和人类活动在绝大部分历史中一直萦绕城市左右，他们形成了一种消极的相互依存的状态，并且时至今日，在没有宗教裁判的情况下，作为对人类深远发展的巨大威胁，仍以一种明显严酷的形式继续存在着。在某种程度上，古代城市的积极方面和消极方面都被每一个后来的城市所继承了。由于集中精力于物质的和文化的力量，城市提升了人类交往的节奏，并把其产品转换成能储存和再生产的形式。借助于纪念碑，书面记录以及秩序井然的行会惯例，城市扩大了所有人的活动范围，并且将它们在时间的纬度上向前以及向后都大大的延展了。通过其储存设施（建筑物，墓穴，档案馆，纪念碑，牌匾，书籍），城市便能够将复杂的文化代代相传，这是因为城市不仅仅整合了物质财富，也整合了需要传承以及需要扩大这种遗产的人类的力量。这也仍然是城市最伟大的作用。与城市之中复杂的人类的秩序相比，我们现在用于储存和传递信息的精巧的电子装置又是多么的粗糙和不足啊。从最初的城市中，庙宇，城堡，乡村，工场和市场的有机结合中，所有后来的城市形态都在某种程度上，采取了原先的物质结构和组织形式。这种结构绝大部分对人类的有效合作仍然是很必要的，尤其是那些最初由庙宇以及乡村所触发的结构。倘若在家庭和邻里关系上没有早期组织的积极参与，那么，如果说基本的道德忠诚——对邻里的尊重，对生命的崇敬，能够被延续下来——从老一代到年轻一代，没有剧烈的中断，就很值得怀疑了。89 洛阳理工学院毕业设计（论文）在另一个极端的层面上来说，那些不会为抽象概念和符号形式增添什么的，五花八门的合作形式是否能够在失去城市的情况之下继续繁荣兴盛，这也是很值得怀疑的，因为毕竟生活之中仅有很小的一部分内容能够被记录下来。如果许多不同的人类活动没有良好的境况，那么，在一定的城市区域——总是备以待用的区域，不同层次的人类经历，太多的人类生活都将难以被保存记录下来。人类交流的范围越广以及参与的人数越多，那么也就越有必要在各个层面上为人类提供无数触手可及的，面对面交流和频繁集会的中心。人类的基本活动以及起初存在于古代城市中的价值观的恢复（总之所有那些希腊式的东西），都相应的成为我们这个时代的城市长远发展的原始基础。我们这个时代复杂的机械化的程式也是不能取代人类之间的对话，戏剧性的事情，同事们和朋友们的生活圈的。而所有这些都让人类的文化得以延续和发展。但是，如果失去了他们，那么整个复杂的社会结构都会变得毫无意义——确实地会对我们生活的目的构成严重威胁。今天，城市的体积以及城市中人的领域都改变了，而城市中大部分的内部功能和结构都必须重新塑造，以有效的服务于更大的目标，并加强人们内部生命和外部生命的统一，增进不断进步的人类自身的联结。在未来，城市所扮演的积极的角色是最大程度的提升地区的，文化的以及品性的多元化和个性化。他们所抉择的是在当前挤压人类的个性和大地景观，这些都是补充的目标。如果没有城市的话，现代人将无法有效地抵制那些机械化的集体企业，而它们现在却甚至要使所有真正的人类生活显得是一种累赘，除了去扮演一些机器还没有掌握的屈从式的功能外，都不能勉为其难。我们正处于这样一个时代：疯狂增长的自动化的生产过程和城市的迅速扩张已经取代了人类应有的目标。对于我们这些同一时代有着粗放式思维方式的人来说，数量式的生产已经成为唯一必要的目的：我们看重数量远胜过质量。在物质能量，工业生产力，发明，知识以及人口上，同样茫然的扩张和增长都被扩大化了。当这些活动在体量和节奏上增长的同时，它们也就越发的远离值得人们追求的目标。结果就是人类目前要面临泛滥成灾的难以应付的威胁，这也远比古人试图以对付的威胁多的多。为了拯救自己，我们必须把注意力转向这些控制，指导和组织的方式上，并且注意把自己放在相对于自身生物功能和文化目标相次的位置上，注意那些极大数量的，无法感知的，将会对生命构成危害的力量。当在原子武器和细菌武器切实威胁到我们的生存的时候，我们就必须控制或甚至完全的毁灭它们。现在不是一条河川，而是整个星球都必须在人类的掌握之中：不是无法控制的洪水，而是更加令人恐惧的和有害的突然增加的能量，这也许会破坏整个人类赖以生存的生态系统。我们这个时代的首要目的就是为过量的能量和冲动的生命力设计通道，（这些能量和生命力已经离开了有机体的定额与限制——在每一个领域，对文化洪水的控制都需要建立堤岸，大坝，水库，而流向甚至扩张至最后的容器——城市，地方，群体，家庭以及那些能够充分利用这种能量为自身的发展服务的个人。）如果我们准备让地球恢复可居住性，并在人类的灵魂深处培养空余空间，我们就不应该如此的专注于那些用于开发星球内部空间的，断子绝孙式的，逃避现实的工程，或是更加彻底非人性的一大批集体式灭绝策略为基础的政策。现在是时候回归地球了，是以其所有有机体的旺盛繁殖力，多元化和创造力的形式面对生命的时候了。而不是在人类后历史时代的空间世界中寻求庇护。不幸的是现代人仍然不得不去征服那些危险而又不同寻常的东西——在青铜器时代的城市里，它们就以制度式的形式而显现了，并且还使达到一种毁灭性的目标成为我们最高的成就。就像青铜时代的统治者们一样，我们依然将权力视为一种神圣的显现，抑或是人类发展的主要驱动力。但是，“绝对的权力”就好似“绝对的武器”一样，作为人类的献祭仪式，都属于同样神奇的宗教体系。此种权力毁灭了人类与自然界其他物种以及人与人之间的互相依赖式的合作关系。生命有机体仅能利用恨有限的一部分能量。“过多”或“过少”都对有机体同等的起毁灭性的作用。有机体，社会，人类的身体89 洛阳理工学院毕业设计（论文）——尤其是城市，都是规范能量，使其为人类生活服务的精密仪器。城市的主要功能就是将权力转换成形式，将能量转换为文化，将死气沉沉的东西变成艺术的鲜活形式，将生物式的复制变成社会性的创造。城市积极功能的显现离不开新制度组合的创立。此种组合能够应付现代人正在控制的巨大能量：这种组合就像原先将过度发展的乡村及其城寨变为高度秩序化的城市组合一样强烈，醒目。如果前四个世纪以来，伴随着城市的兴起而出现的消极的风俗已然消退是事实，并且看起来直到最近，城市才陷入困境的话，那么这些必要的转变就很难被预见了。王权及神权，甚至作为一种老化的思想，都已经消失了。宫殿及庙宇曾以官僚政府及军队的威慑力量的协助而实践其政治功能，而在十九世纪，这种政治功能就被大量的组织，公司，团体，协会，委员会所控制。所以由阿瑞斯托里（Aristotle）所颁布的废奴条约，也通过对无机物能源的利用，自动化机械及公共服务业的发明而被实现了。所以，奴隶，被强迫的劳工，合法化的征用，对知识的特权垄断，都被自由劳工，社会保障，广泛的普及读写能力，自由接受教育，对知识的解禁以及人们全面地拥有闲余时间（对广泛参与政治是很有必要的）所取代了。如果大量的亚洲，非洲，拉丁美洲的人们仍然生活在原始及极度贫穷之中，那么即使是十九世纪极度的殖民主义也对这些人们带来了一些观念上的自我解放。89 洛阳理工学院毕业设计（论文）学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下进行的研究工作所取得的成果。尽我所知，除文中已经特别注明引用的内容和致谢的地方外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式注明并表示感谢。本人完全意识到本声明的法律结果由本人承担。学位论文作者（本人签名）：年月日学位论文出版授权书本人及导师完全同意《中国博士学位论文全文数据库出版章程》、《中国优秀硕士学位论文全文数据库出版章程》(以下简称“章程”)，愿意将本人的学位论文提交“中国学术期刊（光盘版）电子杂志社”在《中国博士学位论文全文数据库》、《中国优秀硕士学位论文全文数据库》中全文发表和以电子、网络形式公开出版，并同意编入CNKI《中国知识资源总库》，在《中国博硕士学位论文评价数据库》中使用和在互联网上传播，同意按“章程”规定享受相关权益。论文密级：□公开□保密（___年__月至__年__月）(保密的学位论文在解密后应遵守此协议)作者签名：_______导师签名：______________年_____月_____日_______年_____月_____日89 洛阳理工学院毕业设计（论文）独创声明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。尽我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。本声明的法律后果由本人承担。 作者签名:二〇一〇年九月二十日 毕业设计（论文）使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。本人愿意按照学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。（保密论文在解密后遵守此规定） 作者签名:二〇一〇年九月二十日89 洛阳理工学院毕业设计（论文）致谢时间飞逝，大学的学习生活很快就要过去，在这四年的学习生活中，收获了很多，而这些成绩的取得是和一直关心帮助我的人分不开的。首先非常感谢学校开设这个课题，为本人日后从事计算机方面的工作提供了经验，奠定了基础。本次毕业设计大概持续了半年，现在终于到结尾了。本次毕业设计是对我大学四年学习下来最好的检验。经过这次毕业设计，我的能力有了很大的提高，比如操作能力、分析问题的能力、合作精神、严谨的工作作风等方方面面都有很大的进步。这期间凝聚了很多人的心血，在此我表示由衷的感谢。没有他们的帮助，我将无法顺利完成这次设计。首先，我要特别感谢我的知道郭谦功老师对我的悉心指导，在我的论文书写及设计过程中给了我大量的帮助和指导，为我理清了设计思路和操作方法，并对我所做的课题提出了有效的改进方案。郭谦功老师渊博的知识、严谨的作风和诲人不倦的态度给我留下了深刻的印象。从他身上，我学到了许多能受益终生的东西。再次对周巍老师表示衷心的感谢。其次，我要感谢大学四年中所有的任课老师和辅导员在学习期间对我的严格要求，感谢他们对我学习上和生活上的帮助，使我了解了许多专业知识和为人的道理，能够在今后的生活道路上有继续奋斗的力量。另外，我还要感谢大学四年和我一起走过的同学朋友对我的关心与支持，与他们一起学习、生活，让我在大学期间生活的很充实，给我留下了很多难忘的回忆。最后，我要感谢我的父母对我的关系和理解，如果没有他们在我的学习生涯中的无私奉献和默默支持，我将无法顺利完成今天的学业。四年的大学生活就快走入尾声，我们的校园生活就要划上句号，心中是无尽的难舍与眷恋。从这里走出，对我的人生来说，将是踏上一个新的征程，要把所学的知识应用到实际工作中去。回首四年，取得了些许成绩，生活中有快乐也有艰辛。感谢老师四年来对我孜孜不倦的教诲，对我成长的关心和爱护。学友情深，情同兄妹。四年的风风雨雨，我们一同走过，充满着关爱，给我留下了值得珍藏的最美好的记忆。在我的十几年求学历程里，离不开父母的鼓励和支持，是他们辛勤的劳作，无私的付出，为我创造良好的学习条件，我才能顺利完成完成学业，感激他们一直以来对我的抚养与培育。最后，我要特别感谢我的导师赵达睿老师、和研究生助教熊伟丽老师。是他们在我毕业的最后关头给了我们巨大的帮助与鼓励，给了我很多解决问题的思路，在此表示衷心的感激。老师们认真负责的工作态度，严谨的治学精神和深厚的理论水平都使我收益匪浅。他无论在理论上还是在实践中，都给与我很大的帮助，使我得到不少的提高这对于我以后的工作和学习都有一种巨大的帮助，感谢他耐心的辅导。在论文的撰写过程中老师们给予我很大的帮助，帮助解决了不少的难点，使得论文能够及时完成，这里一并表示真诚的感谢。89'
