落地式扣件钢管脚手架计算书

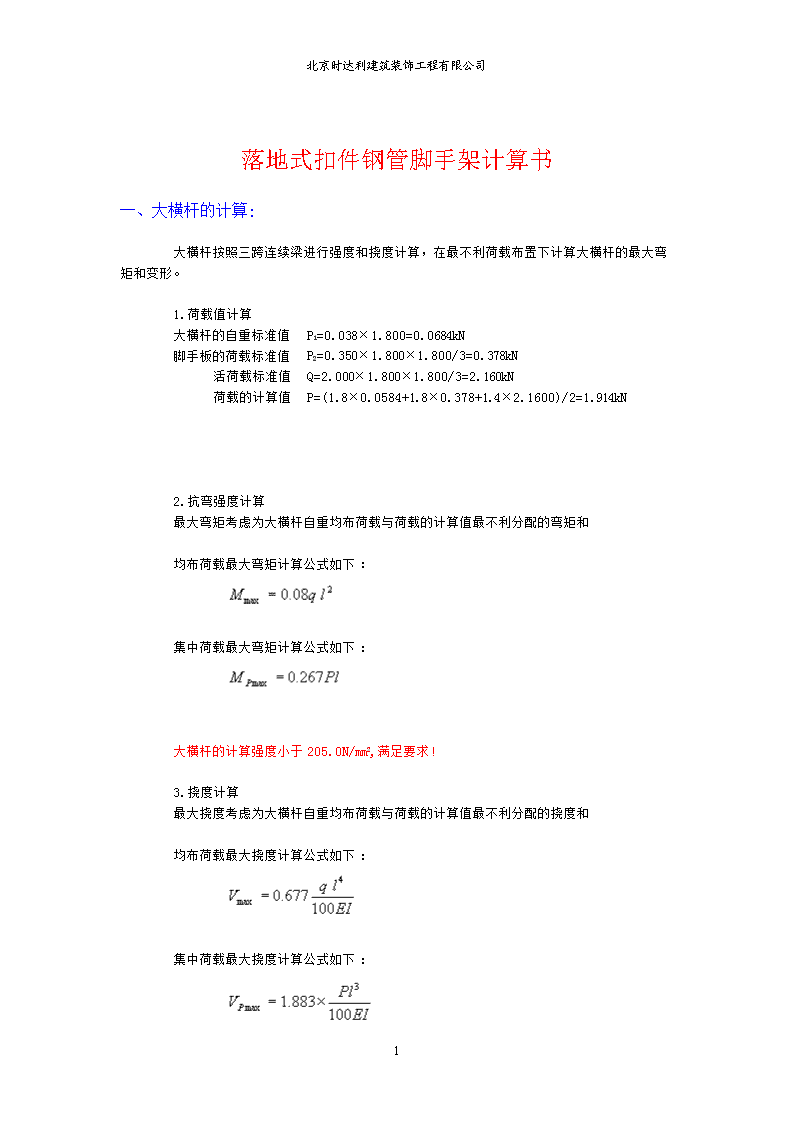

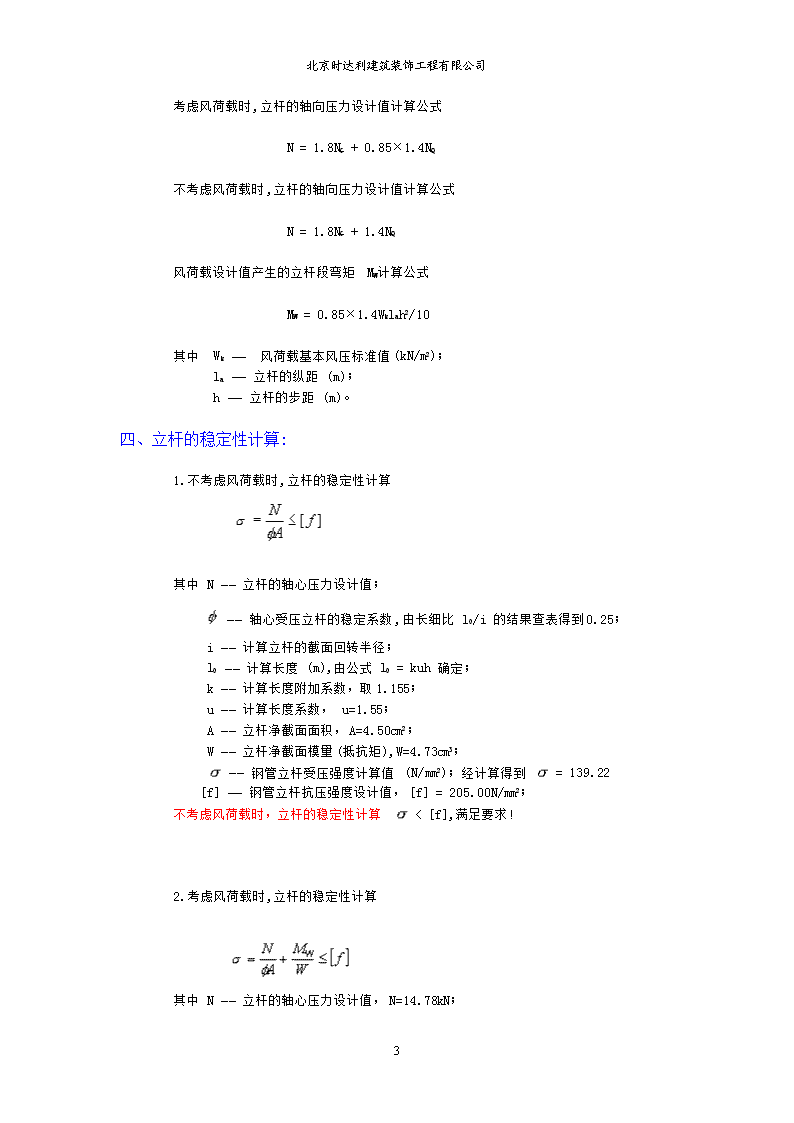

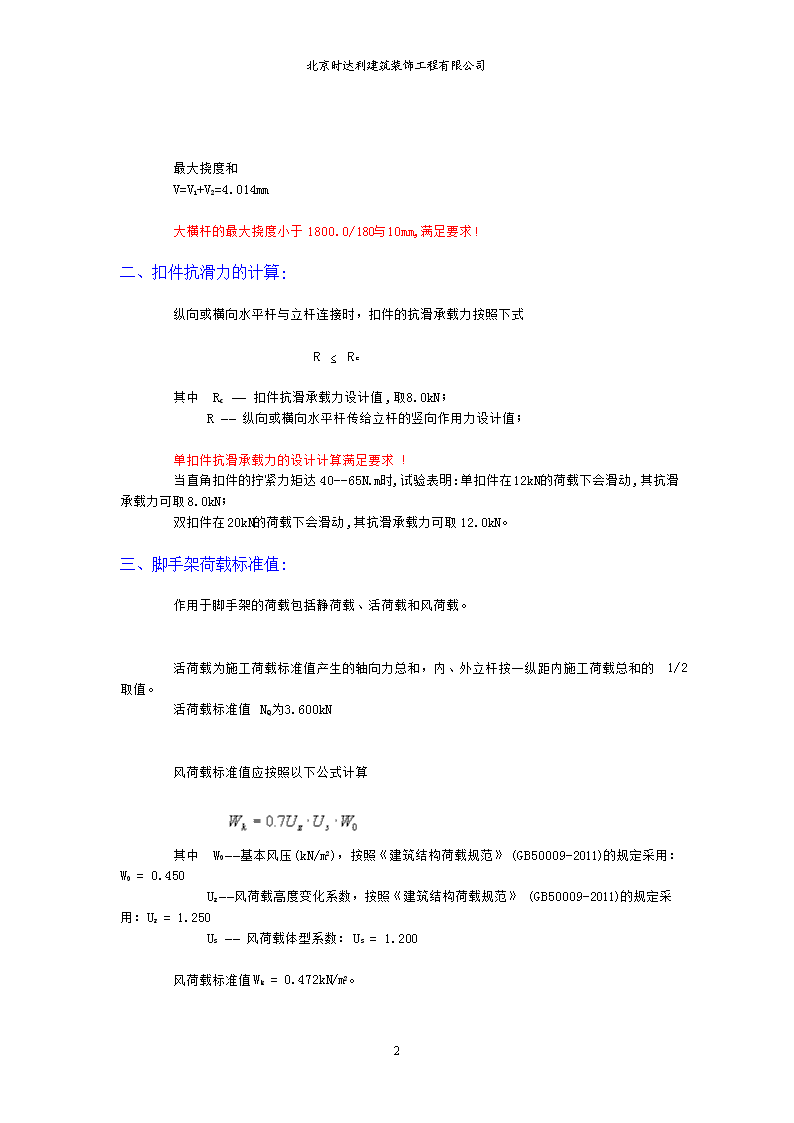

'北京时达利建筑装饰工程有限公司落地式扣件钢管脚手架计算书一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，在最不利荷载布置下计算大横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值P1=0.038×1.800=0.0684kN脚手板的荷载标准值P2=0.350×1.800×1.800/3=0.378kN活荷载标准值Q=2.000×1.800×1.800/3=2.160kN荷载的计算值P=(1.8×0.0584+1.8×0.378+1.4×2.1600)/2=1.914kN2.抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:5 北京时达利建筑装饰工程有限公司最大挠度和V=V1+V2=4.014mm大横杆的最大挠度小于1800.0/180与10mm,满足要求!二、扣件抗滑力的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式R≤Rc其中Rc——扣件抗滑承载力设计值,取8.0kN；R——纵向或横向水平杆传给立杆的竖向作用力设计值；单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。三、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。活荷载标准值NQ为3.600kN风荷载标准值应按照以下公式计算其中W0——基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2011)的规定采用：W0=0.450Uz——风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2011)的规定采用：Uz=1.250Us——风荷载体型系数：Us=1.200风荷载标准值Wk=0.472kN/m2。5 北京时达利建筑装饰工程有限公司考虑风荷载时,立杆的轴向压力设计值计算公式N=1.8NG+0.85×1.4NQ不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.8NG+1.4NQ风荷载设计值产生的立杆段弯矩MW计算公式MW=0.85×1.4Wklah2/10其中Wk——风荷载基本风压标准值(kN/m2)；la——立杆的纵距(m)；h——立杆的步距(m)。四、立杆的稳定性计算:1.不考虑风荷载时,立杆的稳定性计算其中N——立杆的轴心压力设计值；——轴心受压立杆的稳定系数,由长细比l0/i的结果查表得到0.25；　　i——计算立杆的截面回转半径；　　l0——计算长度(m),由公式l0=kuh确定；　　k——计算长度附加系数，取1.155；　　u——计算长度系数，u=1.55；　　A——立杆净截面面积，A=4.50cm2；　　W——立杆净截面模量(抵抗矩),W=4.73cm3；　　——钢管立杆受压强度计算值(N/mm2)；经计算得到=139.22　　[f]——钢管立杆抗压强度设计值，[f]=205.00N/mm2；不考虑风荷载时，立杆的稳定性计算<[f],满足要求!2.考虑风荷载时,立杆的稳定性计算其中N——立杆的轴心压力设计值，N=14.78kN；5 北京时达利建筑装饰工程有限公司　　——轴心受压立杆的稳定系数,由长细比l0/i的结果查表得到0.25；　　i——计算立杆的截面回转半径，i=1.59cm；　　l0——计算长度(m),由公式l0=kuh确定，l0=2.69m；　　k——计算长度附加系数，取1.155；　　u——计算长度系数，由脚手架的高度确定；u=1.55　　A——立杆净截面面积，A=4.50cm2；　　W——立杆净截面模量(抵抗矩)，W=4.73cm3；　　MW——计算立杆段由风荷载设计值产生的弯矩，MW=0.190kN.m；　　——钢管立杆受压强度计算值(N/mm2)；经计算得到=172.58　　[f]——钢管立杆抗压强度设计值，[f]=205.00N/mm2；考虑风荷载时，立杆的稳定性计算<[f],满足要求!五、最大搭设高度的计算:不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：其中NG2K——构配件自重标准值产生的轴向力，NG2K=2.240kN；　　NQ——活荷载标准值，NQ=3.600kN；　　gk——每米立杆承受的结构自重标准值，gk=0.139kN/m；经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度Hs=90.595米。考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：其中NG2K——构配件自重标准值产生的轴向力，NG2K=2.240kN；　　NQ——活荷载标准值，NQ=3.600kN；　　gk——每米立杆承受的结构自重标准值，gk=0.139kN/m；　　Mwk——计算立杆段由风荷载标准值产生的弯矩，Mwk=0.159kN.m；5 北京时达利建筑装饰工程有限公司经计算得到，考虑风荷载时，按照稳定性计算的搭设高度Hs=68.337米。六、立杆的地基承载力计算:立杆基础底面的平均压力应满足下式的要求p≤fg其中p——立杆基础底面的平均压力(kN/m2)，p=N/A；p=62.16N——上部结构传至基础顶面的轴向力设计值(kN)；N=15.54A——基础底面面积(m2)；A=0.25fg——地基承载力设计值(kN/m2)；fg=68.00地基承载力设计值应按下式计算fg=kc×fgk其中kc——脚手架地基承载力调整系数；kc=0.40fgk——地基承载力标准值；fgk=170.00地基承载力的计算满足要求!5'
