63机械系统计算书

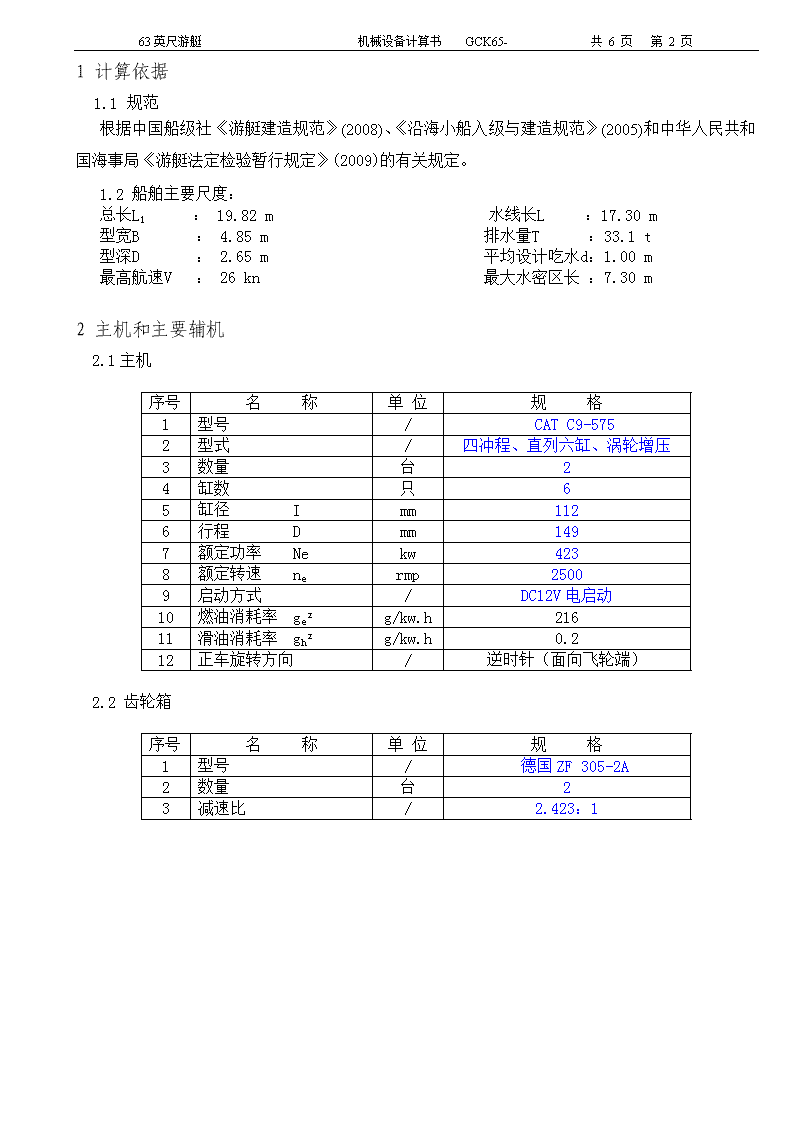

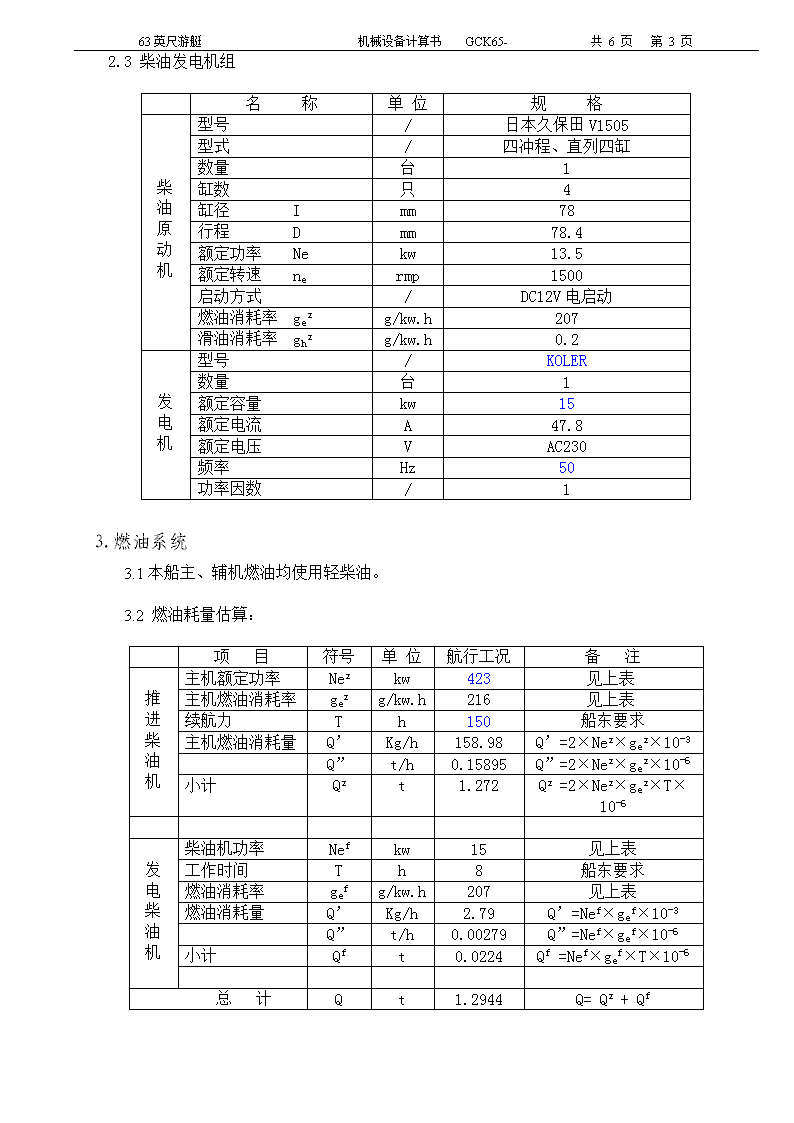

'63英尺游艇机械设备计算书GCK65-共6页第6页技术设计标记数量修改单号签字日期机械设备计算书编制缮描校对描校标检总面积0.30m2共6页第1页审核审定日期 63英尺游艇机械设备计算书GCK65-共6页第6页1计算依据1.1规范根据中国船级社《游艇建造规范》(2008)、《沿海小船入级与建造规范》(2005)和中华人民共和国海事局《游艇法定检验暂行规定》(2009)的有关规定。1.2船舶主要尺度：总长L1：19.82m水线长L：17.30m型宽B：4.85m排水量T：33.1t型深D：2.65m平均设计吃水d：1.00m最高航速V：26kn最大水密区长：7.30m2主机和主要辅机2.1主机序号名称单位规格1型号/CATC9-5752型式/四冲程、直列六缸、涡轮增压3数量台24缸数只65缸径Imm1126行程Dmm1497额定功率Nekw4238额定转速nermp25009启动方式/DC12V电启动10燃油消耗率gezg/kw.h21611滑油消耗率ghzg/kw.h0.212正车旋转方向/逆时针（面向飞轮端）2.2齿轮箱序号名称单位规格1型号/德国ZF305-2A2数量台23减速比/2.423：1 63英尺游艇机械设备计算书GCK65-共6页第6页2.3柴油发电机组名称单位规格柴油原动机型号/日本久保田V1505型式/四冲程、直列四缸数量台1缸数只4缸径Imm78行程Dmm78.4额定功率Nekw13.5额定转速nermp1500启动方式/DC12V电启动燃油消耗率gezg/kw.h207滑油消耗率ghzg/kw.h0.2发电机型号/KOLER数量台1额定容量kw15额定电流A47.8额定电压VAC230频率Hz50功率因数/13.燃油系统3.1本船主、辅机燃油均使用轻柴油。3.2燃油耗量估算：项目符号单位航行工况备注推进柴油机主机额定功率Nezkw423见上表主机燃油消耗率gezg/kw.h216见上表续航力Th150船东要求主机燃油消耗量Q’Kg/h158.98Q’=2×Nez×gez×10-3Q”t/h0.15895Q”=2×Nez×gez×10-6小计Qzt1.272Qz=2×Nez×gez×T×10-6发电柴油机柴油机功率Nefkw15见上表工作时间Th8船东要求燃油消耗率gefg/kw.h207见上表燃油消耗量Q’Kg/h2.79Q’=Nef×gef×10-3Q”t/h0.00279Q”=Nef×gef×10-6小计Qft0.0224Qf=Nef×gef×T×10-6总计Qt1.2944Q=Qz+Qf 63英尺游艇机械设备计算书GCK65-共6页第6页3.2燃油舱计算：序号项目符号单位计算公式及来源数值1轻柴油比重ρt/m3查表0.842储备系数c/选取1.153所需油舱容积Vm3V=Q×(1/ρ)×c1.774实取油舱容积m325结论：本船实际设轻柴油油舱容积2m3，满足续航力的要求。4.滑油系统本船主、辅柴油机的润滑油管路均为湿油底壳式，滑油存放于柴油机的油底壳内，由人工更换滑油，并且由于本船柴油机滑油消耗量较小，故免设日用滑油柜，由市购滑油桶代替。5.冷却系统海水总管通径计算序号项目符号单位计算公式及来源数值1主机海水泵排量Q1m3/h柴油机说明书102发电机组海水泵排量Q2m3/h柴油机说明书1.13消防泵排量Q3m3/h水泵说明书114空调冷却水泵Q4m3/h水泵说明书54各类水泵总排量Qvm3/hQv=2×Q1+Q2+Q3+2×Q442.15海水在管内流速Vm/s选取2.56计算海水总管通径Dmm18.8×(Qv/V)1/277.157实取海水总管通径mm808结论：本船实际设海水总管通径DN80，满足规范要求。6.舱底水系统根据中国船级社《游艇建造规范》(2008)3.7.2.2的要求，艇长L＞12米时应至少配备1台动力泵。本船实际在艏尖舱、主人舱、机舱、艉尖舱各设1台自动舱底水泵，并配备自动浮子开关，当舱底浸水且液位高于浮子开关所设定高度后，舱底水泵将自动抽取所处舱室的舱底水并排出舷外；并且本船还配备1套手摇舱底泵，通过分水器，在上述自动舱底泵所在位置设有吸口；手摇舱底泵作为各舱室自动舱底泵的后备排水泵，也可与自动舱底泵同时使用。根据中国船级社《游艇建造规范》(2008)3.7.2.4的要求，艇长L＞12米时，舱底泵总排水量不小于2m3的要求，本船实际选用舱底泵规格如下：泵类型：电动离心泵型号：Rule-1500流量：4.164m3/h浮子开关：Rule-RS14数量：4台故所选用自动舱底水泵满足规范的要求。手摇舱底泵泵类型：手摇横隔膜自吸泵 63英尺游艇机械设备计算书GCK65-共6页第6页型号：JABSCO（美国）29240-0000流量：2.7m3/h7.机舱油污水系统7.1概述本船为400总吨以下新船，将使用油污水储存柜收集存放机舱全部含油污水。7.2油污水柜容积计算根据中华人民共和国海事局《沿海小型船舶法定检验技术规则》（2007）第6章，第5节，6.5.1.1的要求，需参照中华人民共和国海事局《国内航行海船法定检验技术规则》（2004）第5篇，第2章，3.6.1的要求序号项目符号单位计算公式及来源数值1含油污水留存船上时间TYWh根据船舶实际使用情况确定32船舶总吨位GTt吨位计算书473假定每小时产生舱底水量qm3/hq=3.5×10-5×GT0.00164计算油污水储存柜容积VYWm3VYW=15×TYW×q0.0745选取油污水储存柜容积m30.16结论：本船实际设油污水储存柜容积为0.1m3，满足要求。8.消防水系统8.1根据中华人民共和国海事局《游艇法定检验暂行规定》(2009)第3章，第3节，3.3.3.1要求，船长Loa≥15m需配备主消防泵1台，消防栓1个8.2消防总管通径计算参照中华人民共和国海事局《船舶与海上设施法定检验规则》（2004）序号项目符号单位计算公式及来源数值1船垂线间长Lppm15.172计算消防泵总管直径dFmmdF=Lpp/1.2+2537.643选取消防泵总管直径mm504注：本船实取消防泵总管通径DN50,满足设计要求。8.3消防设备规格1.消防泵数量：1台型号：1-1/2BA-6泵类型：电动卧式离心泵流量：11m3/h扬程：17mH202.消防水枪：喷口直径12mm两用型水枪3.消防栓规格：B10050（GB/T2032-93）9.机舱通风系统9.1概述本船主要舱室采用机械换气形式。为配合主、辅机耗气，机舱以抽风为主，送风为辅。9.2机舱通风量计算根据中国船级社《游艇建造规范》（2008）3.3.4.4要求 63英尺游艇机械设备计算书GCK65-共6页第6页机舱净舱容V=Vz－（Vz×40%）=35.53－（35.53×0.4）=21.318>3总风量Q应为：Q=0.5×V+3=0.5×21.318+3=13.659m3/min=819.54m3/h9.3风机规格风机类型：轴流风机型号：CWZ－250GI流量：1810m3/h全压：200Pa风机数量：2台总风量：V1=1810×2=3620m3/h满足要求。'
