钢筋混凝土框架及基础热电站框架结构计算书

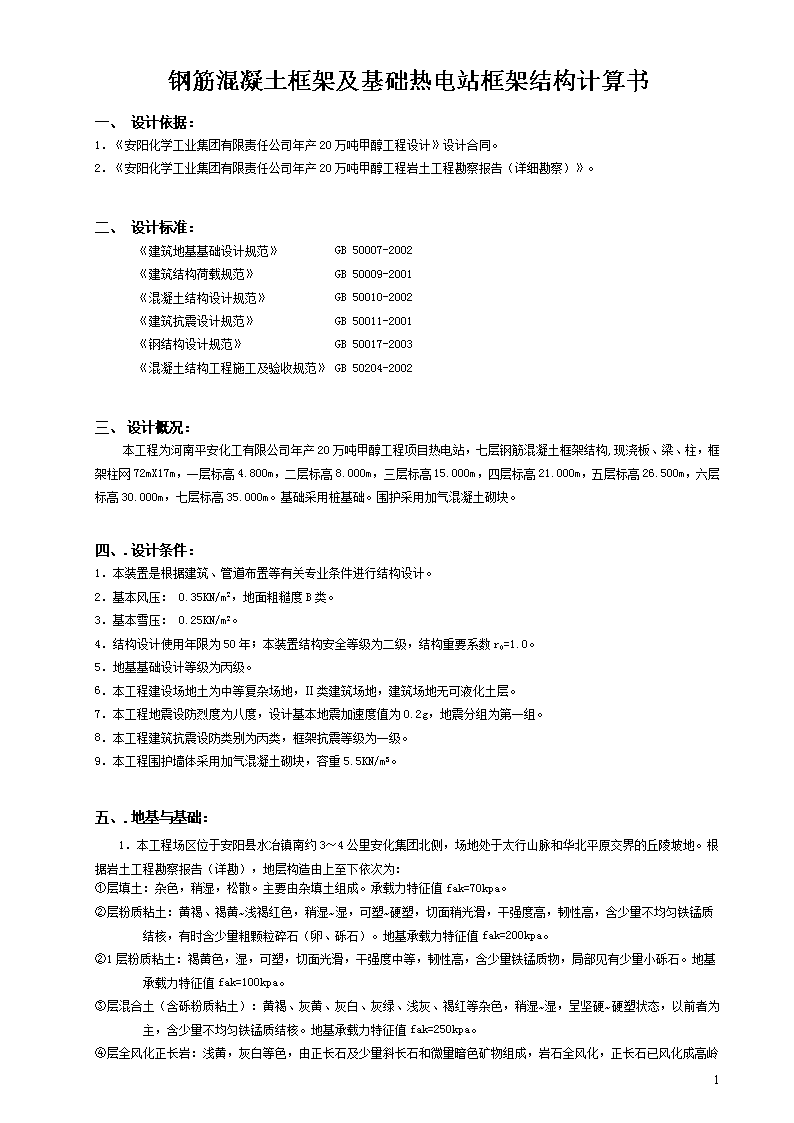

'钢筋混凝土框架及基础热电站框架结构计算书一、设计依据：1．《安阳化学工业集团有限责任公司年产20万吨甲醇工程设计》设计合同。2．《安阳化学工业集团有限责任公司年产20万吨甲醇工程岩土工程勘察报告（详细勘察）》。二、设计标准：《建筑地基基础设计规范》GB50007-2002《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2001《钢结构设计规范》GB50017-2003《混凝土结构工程施工及验收规范》GB50204-2002三、设计概况：本工程为河南平安化工有限公司年产20万吨甲醇工程项目热电站，七层钢筋混凝土框架结构,现浇板、梁、柱，框架柱网72mX17m，一层标高4.800m，二层标高8.000m，三层标高15.000m，四层标高21.000m，五层标高26.500m，六层标高30.000m，七层标高35.000m。基础采用桩基础。围护采用加气混凝土砌块。四、设计条件：1．本装置是根据建筑、管道布置等有关专业条件进行结构设计。2．基本风压：0.35KN/m2，地面粗糙度B类。3．基本雪压：0.25KN/m2。4．结构设计使用年限为50年；本装置结构安全等级为二级，结构重要系数r0=1.0。5．地基基础设计等级为丙级。6．本工程建设场地土为中等复杂场地，Ⅱ类建筑场地，建筑场地无可液化土层。7．本工程地震设防烈度为八度，设计基本地震加速度值为0.2g，地震分组为第一组。8．本工程建筑抗震设防类别为丙类，框架抗震等级为一级。9．本工程围护墙体采用加气混凝土砌块，容重5.5KN/m3。五、地基与基础：1．本工程场区位于安阳县水冶镇南约3～4公里安化集团北侧，场地处于太行山脉和华北平原交界的丘陵坡地。根据岩土工程勘察报告（详勘），地层构造由上至下依次为：①层填土：杂色，稍湿，松散。主要由杂填土组成。承载力特征值fak=70kpa。②层粉质粘土：黄褐、褐黄~浅褐红色，稍湿~湿，可塑~硬塑，切面稍光滑，干强度高，韧性高，含少量不均匀铁锰质结核，有时含少量粗颗粒碎石（卵、砾石）。地基承载力特征值fak=200kpa。②1层粉质粘土：褐黄色，湿，可塑，切面光滑，干强度中等，韧性高，含少量铁锰质物，局部见有少量小砾石。地基承载力特征值fak=100kpa。③层混合土（含砾粉质粘土）：黄褐、灰黄、灰白、灰绿、浅灰、褐红等杂色，稍湿~湿，呈坚硬~硬塑状态，以前者为主，含少量不均匀铁锰质结核。地基承载力特征值fak=250kpa。④层全风化正长岩：48 浅黄，灰白等色，由正长石及少量斜长石和微量暗色矿物组成，岩石全风化，正长石已风化成高岭土。⑤层中风化泥岩：紫红色，薄层状，节理，页理发育，常形成碎片状，厚度未穿透。⑥层中风化砂岩：中细粒结构，块状构造，岩石节理发育，破碎，中，下部岩芯较完整。2．根据区域地质资料,本工程场区内未发现活动断裂通过，不存在影响场地稳定性的岩溶、滑坡、塌陷、采空区及地面沉降等不良地质作用，不存在影响地基稳定性的河道、暗浜、防空洞等不良地质现象，为适宜建筑场地。3．地下水：本工程地下水埋藏较深，勘探深度内未见地下水，可不考虑地下水对建筑的影响。场区标准冻结深度0.34米。4．基础型式及埋深：框架基础采用钻孔灌住桩基础，桩端持力层为第⑤或第⑥中风化层，单桩竖向极限承载力标准值为3650kN。一、主要结构材料：1.材料：混凝土：混凝土强度等级梁、板、柱承台、基础梁桩基础垫层C30C30C25C10钢筋：HPB235,fy＝210N/mm2；HRB335,fy=300N/mm2钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；钢材应有明显的屈服台阶，且伸长率应大于20%；钢材应有良好的可焊性和合格的冲击韧性。钢材：Q235B.2.混凝土环境类别：环境类别构件二b框架梁、柱、板等迎水面，基础、基础梁等一其它3.混凝土保护层厚度：板梁柱基础20mm30mm35mm40mm二、结构计算：1．结构计算软件：计算均采用中国建筑科学研究院研制的PKPM系列软件中PM、SATWE进行计算。2.结构计算信息：总信息..............................................结构材料信息:钢砼结构混凝土容重(kN/m3):Gc=25.00钢材容重(kN/m3):Gs=78.00水平力的夹角(Rad):ARF=0.00地下室层数:MBASE=048 竖向荷载计算信息:按模拟施工加荷计算方式风荷载计算信息:计算X,Y两个方向的风荷载地震力计算信息:计算X,Y两个方向的地震力特殊荷载计算信息:不计算结构类别:框架结构裙房层数:MANNEX=0转换层所在层号：MCHANGE=0墙元细分最大控制长度(m)DMAX=2.00墙元侧向节点信息:内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息..........................................修正后的基本风压(kN/m2):WO=0.45地面粗糙程度:B类结构基本周期（秒）:T1=0.41体形变化分段数:MPART=1各段最高层号:NSTi=8各段体形系数:USi=1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联)CQC计算振型数:NMODE=15地震烈度:NAF=8.00场地类别:KD=2设计地震分组:一组特征周期TG=0.35多遇地震影响系数最大值Rmax1=0.16罕遇地震影响系数最大值Rmax2=0.90框架的抗震等级:NF=1剪力墙的抗震等级:NW=3活荷质量折减系数:RMC=0.50周期折减系数:TC=1.00结构的阻尼比(%):DAMP=5.00是否考虑偶然偏心:否是否考虑双向地震扭转效应:否斜交抗侧力构件方向的附加地震数=0活荷载信息..........................................考虑活荷不利布置的层数从第1到7层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数11.0048 2---30.854---50.706---80.659---200.60>200.55调整信息........................................中梁刚度增大系数：BK=1.00梁端弯矩调幅系数：BT=0.85梁设计弯矩增大系数：BM=1.00连梁刚度折减系数：BLZ=0.70梁扭矩折减系数：TB=0.40全楼地震力放大系数：RSF=1.000.2Qo调整起始层号：KQ1=00.2Qo调整终止层号：KQ2=0顶塔楼内力放大起算层号：NTL=0顶塔楼内力放大：RTL=1.00九度结构及一级框架梁柱超配筋系数CPCOEF91=1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525=1是否调整与框支柱相连的梁内力IREGU_KZZB=0剪力墙加强区起算层号LEV_JLQJQ=1强制指定的薄弱层个数NWEAK=0配筋信息........................................梁主筋强度(N/mm2):IB=300柱主筋强度(N/mm2):IC=300墙主筋强度(N/mm2):IW=210梁箍筋强度(N/mm2):JB=210柱箍筋强度(N/mm2):JC=210墙分布筋强度(N/mm2):JWH=210梁箍筋最大间距(mm):SB=100.00柱箍筋最大间距(mm):SC=100.00墙水平分布筋最大间距(mm):SWH=200.00墙竖向筋分布最小配筋率(%):RWV=0.30单独指定墙竖向分布筋配筋率的层数:NSW=0单独指定的墙竖向分布筋配筋率(%):RWV1=0.60设计信息........................................结构重要性系数:RWO=1.00柱计算长度计算原则:有侧移梁柱重叠部分简化:不作为刚域是否考虑P-Delt效应：否柱配筋计算原则:按单偏压计算钢构件截面净毛面积比:RN=0.85梁保护层厚度(mm):BCB=25.00柱保护层厚度(mm):ACA=30.0048 是否按砼规范(7.3.11-3)计算砼柱计算长度系数:否荷载组合信息........................................恒载分项系数:CDEAD=1.20活载分项系数:CLIVE=1.40风荷载分项系数:CWIND=1.40水平地震力分项系数:CEA_H=1.30竖向地震力分项系数:CEA_V=0.50特殊荷载分项系数:CSPY=0.00活荷载的组合系数:CD_L=0.70风荷载的组合系数:CD_W=0.60活荷载的重力荷载代表值系数:CEA_L=0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数IWF=2剪力墙底部加强区高度(m)Z_STRENGTHEN=6.80**********************************************************各层的质量、质心坐标信息**********************************************************层号塔号质心X质心Y质心Z恒载质量活载质量(m)(m)(t)(t)817.7343.93737.000185.713.6715.91329.20632.000906.328.3616.72334.37028.5001922.5767.05117.63240.67423.0001362.60.54111.87737.61817.0002770.7918.13112.00338.50410.0002140.1367.62112.97537.9216.8001702.6255.41112.2053.9301.950103.74.2活载产生的总质量(t):2354.818恒载产生的总质量(t):11094.238结构的总质量(t):13449.057恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t=1000kg)**********************************************************各层构件数量、构件材料和层高**********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土)(混凝土)(混凝土)(m)(m)114(25)49(25)0(25)1.9501.9502176(25)49(25)0(25)4.8506.8003170(25)49(25)0(25)3.20010.0004167(30)49(30)0(25)7.00017.0005168(25)49(25)0(25)6.00023.00048 6147(25)30(25)0(25)5.50028.5007131(25)22(25)0(25)3.50032.000817(25)6(25)0(25)5.00037.000**********************************************************风荷载信息**********************************************************层号塔号风荷载X剪力X倾覆弯矩X风荷载Y剪力Y倾覆弯矩Y8150.0150.0250.0102.28102.3511.471284.28334.31420.166.37168.61101.761422.68757.05583.498.55267.22571.351501.271258.213132.8240.10507.35615.141515.961774.225552.2244.72752.010879.231192.111966.331844.490.68842.713575.921280.912247.242743.5133.68976.418311.311105.352352.647331.049.491025.920311.7===========================================================================各楼层等效尺寸(单位:m,m**2)===========================================================================层号塔号面积形心X形心Y等效宽B等效高H最大宽BMAX最小宽BMIN1159.2012.704.007.408.008.007.40213133.1720.9843.3840.8579.2579.9139.54313131.2620.9943.3940.8279.2579.9039.53413130.7121.0043.4040.8279.2379.8839.53513157.0221.1443.4641.1079.2979.9539.81611180.808.2036.0016.4072.0072.0016.4071707.205.1933.3211.8675.4875.5511.4181131.208.204.0016.408.0016.408.00===========================================================================各楼层的单位面积质量分布(单位:kg/m**2)===========================================================================层号塔号单位面积质量g[i]质量比max(g[i]/g[i-1],g[i]/g[i+1])111822.802.9221624.940.7831800.851.28411178.272.7351431.760.37612277.775.28711321.560.87811519.391.15===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息FloorNo:层号TowerNo:塔号48 Xstif，Ystif:刚心的X，Y坐标值Alf:层刚性主轴的方向Xmass，Ymass:质心的X，Y坐标值Gmass:总质量Eex，Eey:X，Y方向的偏心率Ratx，Raty:X，Y方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1:X，Y方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ:结构总体坐标系中塔的侧移刚度和扭转刚度===========================================================================FloorNo.1TowerNo.1Xstif=20.1539(m)Ystif=41.6697(m)Alf=0.0000(Degree)Xmass=12.2046(m)Ymass=3.9299(m)Gmass=112.1100(t)Eex=0.2794Eey=0.9612Ratx=1.0000Raty=1.0000Ratx1=7.8769Raty1=9.3524薄弱层地震剪力放大系数=1.00RJX=7.0464E+06(kN/m)RJY=4.7376E+06(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.2TowerNo.1Xstif=21.0881(m)Ystif=41.5567(m)Alf=0.0000(Degree)Xmass=12.9750(m)Ymass=37.9214(m)Gmass=2213.4614(t)Eex=0.2934Eey=0.0838Ratx=0.1814Raty=0.1457Ratx1=1.2573Raty1=1.0846薄弱层地震剪力放大系数=1.00RJX=1.2780E+06(kN/m)RJY=6.9017E+05(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.3TowerNo.1Xstif=20.7612(m)Ystif=41.5899(m)Alf=0.0000(Degree)Xmass=12.0034(m)Ymass=38.5044(m)Gmass=2875.2844(t)Eex=0.3141Eey=0.0735Ratx=1.1362Raty=1.3172Ratx1=3.8698Raty1=3.4445薄弱层地震剪力放大系数=1.00RJX=1.4520E+06(kN/m)RJY=9.0908E+05(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.4TowerNo.1Xstif=21.2492(m)Ystif=41.5422(m)Alf=0.0000(Degree)Xmass=11.8774(m)Ymass=37.6180(m)Gmass=4606.9312(t)Eex=0.3401Eey=0.0891Ratx=0.3476Raty=0.3304Ratx1=1.5211Raty1=0.8686薄弱层地震剪力放大系数=1.15RJX=5.0472E+05(kN/m)RJY=3.0036E+05(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.5TowerNo.148 Xstif=19.4099(m)Ystif=38.7872(m)Alf=0.0000(Degree)Xmass=17.6320(m)Ymass=40.6743(m)Gmass=1363.5681(t)Eex=0.0654Eey=0.0475Ratx=0.9228Raty=1.0448Ratx1=1.5239Raty1=1.1123薄弱层地震剪力放大系数=1.00RJX=4.6575E+05(kN/m)RJY=3.1380E+05(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.6TowerNo.1Xstif=8.4667(m)Ystif=36.0000(m)Alf=0.0000(Degree)Xmass=6.7226(m)Ymass=34.3701(m)Gmass=3456.6240(t)Eex=0.0750Eey=0.0368Ratx=0.9374Raty=1.1968Ratx1=1.8242Raty1=0.8834薄弱层地震剪力放大系数=1.15RJX=4.3662E+05(kN/m)RJY=3.7555E+05(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.7TowerNo.1Xstif=5.5818(m)Ystif=33.0909(m)Alf=0.0000(Degree)Xmass=5.9133(m)Ymass=29.2061(m)Gmass=962.9361(t)Eex=0.0138Eey=0.0902Ratx=0.7831Raty=1.6172Ratx1=6.0109Raty1=10.1159薄弱层地震剪力放大系数=1.00RJX=3.4192E+05(kN/m)RJY=6.0732E+05(kN/m)RJZ=0.0000E+00(kN/m)---------------------------------------------------------------------------FloorNo.8TowerNo.1Xstif=8.4667(m)Ystif=4.0000(m)Alf=0.0000(Degree)Xmass=7.7340(m)Ymass=3.9371(m)Gmass=212.9595(t)Eex=0.1353Eey=0.0062Ratx=0.2080Raty=0.1236Ratx1=1.2500Raty1=1.2500薄弱层地震剪力放大系数=1.00RJX=7.1105E+04(kN/m)RJY=7.5046E+04(kN/m)RJZ=0.0000E+00(kN/m)============================================================================抗倾覆验算结果============================================================================抗倾覆弯矩Mr倾覆弯矩Mov比值Mr/Mov零应力区(%)X风荷载2757056.858030.147.510.00Y风荷载5917585.525304.8233.850.00X地震2757056.8120686.122.840.00Y地震5917585.5107521.355.040.00============================================================================结构整体稳定验算结果============================================================================层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比10.705E+070.474E+071.95134491.102.1768.6948 20.128E+070.690E+064.85133411.46.4625.0930.145E+070.909E+063.20113831.40.8225.5640.505E+060.300E+067.0088754.39.8123.6950.466E+060.314E+066.0051866.53.8836.3060.437E+060.376E+065.5038235.62.8154.0270.342E+060.607E+063.5011340.105.54187.4580.711E+050.750E+055.001993.178.35188.23该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应***********************************************************************楼层抗剪承载力、及承载力比值***********************************************************************Ratio_Bu:表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------810.2922E+040.1371E+041.001.00710.1677E+050.7912E+045.745.77610.1919E+050.1012E+051.141.28510.2405E+050.1281E+051.251.27410.2651E+050.1545E+051.101.21310.6194E+050.3393E+052.342.20210.4310E+050.2433E+050.700.72110.8773E+050.5890E+052.042.423.荷载导算和荷载信息3.1楼面荷载导算：（1）4.800m、8.000m、26.500m楼面：恒载：120mm钢筋混凝土楼板0.12×25=3.00kN/m220mm厚双面抹灰0.04×20=0.80kN/m2合计:3.80kN/m2活载（管道布置专业提供）：4.0kN/m2（4.800m楼面）、6.0kN/m2（8.000m楼面）、6.0kN/m2（26.500m楼面）（2）15.000m楼面：恒载：150mm钢筋混凝土楼板0.15×25=3.75kN/m220mm厚双面抹灰0.04×20=0.80kN/m2合计:4.55kN/m2活载：15.0kN/m248 （3）21.000m层：恒载、活载：0kN/m2（无楼面板）（4）30.000m屋面及楼面:恒载：屋面各层3.0kN/m2（建筑专业提供）120mm钢筋混凝土楼板0.12×25=3.00kN/m2（20mm厚双面抹灰0.04×20=0.80kN/m2）合计:6.0（3.80，楼面部分）kN/m2活载：0.5kN/m2（屋面部分）、4.0kN/m2（楼面部分）（5）35.000m屋面:恒载：屋面各层3.0kN/m2（建筑专业提供）120mm钢筋混凝土楼板0.12×25=3.00kN/m2合计:6.0kN/m2活载：0.5kN/m24.2填充墙：250厚加气混凝土砌块墙(双面粉刷)0.25×5.5+0.04×20=2.175kN/m2（取2.7kN/m2）4.3结构荷载简图48 48 48 48 1.周期、地震力与振型输出文件======================================================================周期、地震力与振型输出文件(总刚分析方法)======================================================================考虑扭转耦联时的振动周期(秒)、X,Y方向的平动系数、扭转系数振型号周期转角平动系数(X+Y)扭转系数11.768691.930.97(0.01+0.96)0.0321.390214.490.89(0.87+0.02)0.1131.1298147.430.25(0.22+0.04)0.7540.617686.970.94(0.01+0.93)0.0650.493824.370.33(0.29+0.05)0.6760.4468179.670.78(0.77+0.00)0.2270.335385.940.65(0.01+0.64)0.3580.306589.850.79(0.00+0.79)0.2190.2870159.890.07(0.06+0.01)0.93100.281191.220.57(0.00+0.57)0.43110.229812.700.55(0.54+0.01)0.45120.20422.050.34(0.33+0.01)0.66130.1991129.520.03(0.02+0.01)0.97140.1916127.470.29(0.20+0.10)0.71150.1890161.060.01(0.01+0.00)0.99地震作用最大的方向=-88.940(度)============================================================仅考虑X向地震作用时的地震力Floor:层号Tower:塔号F-x-x:X方向的耦联地震力在X方向的分量F-x-y:X方向的耦联地震力在Y方向的分量F-x-t:X方向的耦联地震力的扭矩振型1的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)811.91-6.392.58713.20-29.16118.16615.70-81.37237.72510.86-32.01235.01413.10-67.83350.29310.88-22.58121.93210.51-11.0065.28110.02-0.080.0148 振型2的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81173.6214.31100.2371540.7647.124573.30611317.95145.148840.0851477.02136.657044.8841960.56182.1010262.3131309.6961.773680.4321142.5730.031732.13111.460.190.41振型3的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-55.51-6.93-145.807160.53-6.71-6592.1161320.82-39.33-12713.8751201.52-135.75-10160.3041331.63-139.82-15239.9331117.62-50.14-5574.882149.36-24.67-2481.8511-0.41-0.14-0.61振型4的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-1.97-6.49-2.6771-1.07-21.03-125.79610.94-48.79-198.85511.4612.22166.34413.7080.13-29.47311.3943.86-47.68210.5623.42-45.6711-0.020.17-0.01振型5的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-119.481.16-164.7171-115.7523.45-5055.0261-59.4747.01-6023.0048 5148.05109.116629.7341391.13-95.2318352.9031192.10-139.5510051.2121107.35-88.815219.32112.44-0.761.32振型6的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-36.757.20278.8871-482.43-15.459108.1661-963.49-22.5113371.1351289.25-83.19-5965.13411725.7252.48-13046.0331949.0598.39-6896.6621482.0563.18-3106.59112.630.55-0.73振型7的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-2.815.85-7.7871-0.475.31-102.85613.541.27-43.5251-3.31-33.53-137.57412.85-18.66774.52312.0058.00352.50211.4341.73126.70110.040.350.04振型8的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-0.37-11.275.20710.09-2.87-8.78610.5213.3117.2751-0.680.15-123.82410.084.7786.11310.47-4.41110.99210.44-3.2065.25110.03-0.030.02振型9的地震力-------------------------------------------------------48 FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)815.800.2418.3671-4.79-0.99263.4161-12.52-2.36-3.4851-83.5229.393734.684172.08-8.74-3475.263190.43-38.29-4321.692150.83-25.91-2539.7811-0.51-0.19-0.78振型10的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)810.197.40-5.04710.25-2.60-4.48610.18-16.65-22.9851-1.27-2.66-254.6941-0.5937.1958.20311.21-23.16286.32211.22-19.65194.30110.09-0.170.06振型11的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81175.21-5.93297.507155.4611.33324.0861-227.906.04-6638.0751-138.91-48.40-5659.8141-60.1024.77-634.0531269.6640.3710727.4321199.0429.697321.00114.520.182.27振型12的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)8167.09-12.80-771.5971102.1816.73-2034.8561-73.6143.75-2532.0651-271.01-6.235735.0541-184.03-90.184948.6448 31510.5127.34-12861.0521350.40-2.64-9049.4211-0.59-0.12-3.10振型13的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-1.05-1.48-506.467110.13-13.8723.11610.201.86756.0551-8.2714.92-399.1541-20.627.52-841.573121.24-8.48933.012117.71-0.45750.14110.490.030.27振型14的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-46.7720.78580.327133.39-53.07-772.4061105.86-86.09599.0551-94.92173.66594.3641-178.85-11.35-1574.4931217.50-58.18-894.3821168.90-1.84-361.44111.530.25-0.14振型15的地震力-------------------------------------------------------FloorTowerF-x-xF-x-yF-x-t(kN)(kN)(kN-m)81-2.170.3117.59713.560.37-38.79613.52-2.9156.5051-7.452.8616.6641-4.220.60-52.02318.78-2.03-33.05216.020.49-21.56110.050.02-0.01各振型作用下X方向的基底剪力-------------------------------------------------------振型号剪力(kN)振型号剪力(kN)116.1823923.6248 31025.5744.995446.3661966.0373.2780.589117.79101.2811276.9812500.961319.8314206.63158.09各层X方向的作用力(CQC)Floor:层号Tower:塔号Fx:X向地震作用下结构的地震反应力Vx:X向地震作用下结构的楼层剪力Mx:X向地震作用下结构的弯矩StaticFx:静力法X向的地震力------------------------------------------------------------------------------------------FloorTowerFxVx(分塔剪重比)(整层剪重比)MxStaticFx(kN)(kN)(kN-m)(kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)81296.09296.09(14.85%)(14.85%)1480.43773.0771794.871029.00(9.07%)(9.07%)4916.26680.80611742.342680.48(7.01%)(7.01%)19235.951744.9051775.242984.52(5.75%)(5.75%)36635.23713.65412265.933834.97(4.32%)(4.32%)59012.291427.50311430.584433.60(3.89%)(3.89%)70671.89570.8421850.114888.91(3.66%)(3.66%)90516.86303.09116.884892.68(3.64%)(3.64%)98979.684.79抗震规范(5.2.5)条要求的X向楼层最小剪重比=3.20%X方向的有效质量系数:96.62%============================================================仅考虑Y向地震时的地震力Floor:层号Tower:塔号F-y-x:Y方向的耦联地震力在X方向的分量F-y-y:Y方向的耦联地震力在Y方向的分量F-y-t:Y方向的耦联地震力的扭矩振型1的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-29.6498.96-39.9971-49.58451.33-1828.8861-88.171259.44-3679.5651-13.29495.53-3637.6148 41-48.001049.86-5421.8431-13.55349.46-1887.3121-7.82170.20-1010.4811-0.361.17-0.20振型2的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)8127.322.2515.777185.087.41719.5261207.3522.841390.815175.0521.501108.3741151.1228.651614.573148.729.72579.042122.434.72272.52110.230.030.06振型3的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)8121.842.7357.3771-23.822.642593.6161-126.2215.475002.1751-79.2953.413997.4941-130.4855.015996.0331-46.2819.732193.3921-19.429.71976.46110.160.060.24振型4的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-32.93-108.50-44.6571-17.96-351.69-2103.726115.73-816.00-3325.535124.38204.422781.774161.881340.04-492.913123.23733.57-797.33219.44391.75-763.7811-0.272.77-0.18振型5的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t48 (kN)(kN)(kN-m)8138.45-0.3753.007137.25-7.551626.616119.14-15.131938.0851-15.46-35.11-2133.3241-125.8630.64-5905.6031-61.8244.90-3234.2821-34.5428.58-1679.4811-0.780.25-0.42振型6的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-1.880.3714.2871-24.70-0.79466.2861-49.32-1.15684.515114.81-4.26-305.384188.352.69-667.873148.595.04-353.062124.683.23-159.04110.130.03-0.04振型7的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-51.86108.00-143.5771-8.6698.02-1898.636165.3823.42-803.3251-61.16-619.02-2539.714152.60-344.5214298.313136.881070.666507.382126.35770.442338.99110.796.400.67振型8的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)812.2668.80-31.7371-0.5617.5453.5961-3.17-81.30-105.44514.18-0.91756.1741-0.48-29.14-525.8831-2.9026.93-677.8148 21-2.6919.55-398.4611-0.170.16-0.12振型9的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-2.31-0.10-7.30711.910.39-104.78614.980.941.385133.22-11.69-1485.6141-28.673.481382.4131-35.9715.231719.1121-20.2210.311010.29110.200.080.31振型10的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-3.01-116.9279.6271-3.9941.0670.7261-2.84263.10363.175120.0641.994024.79419.29-587.66-919.6831-19.06366.00-4524.6621-19.36310.54-3070.4911-1.392.73-0.91振型11的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)8136.71-1.2462.347111.622.3767.9161-47.751.26-1390.9151-29.11-10.14-1185.9341-12.595.19-132.863156.508.462247.772141.716.221534.00110.950.040.48振型12的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)81-3.240.6237.2148 71-4.93-0.8198.13613.55-2.11122.115113.070.30-276.58418.884.35-238.6531-24.62-1.32620.2321-16.900.13436.41110.030.010.15振型13的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)810.000.00-1.35710.03-0.040.06610.000.002.0151-0.020.04-1.0641-0.050.02-2.24310.06-0.022.49210.050.002.00110.000.000.00振型14的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)813.58-1.59-44.4771-2.564.0759.1961-8.116.60-45.91517.27-13.31-45.554113.710.87120.6731-16.674.4668.5421-12.940.1427.7011-0.12-0.020.01振型15的地震力-------------------------------------------------------FloorTowerF-y-xF-y-yF-y-t(kN)(kN)(kN-m)810.08-0.01-0.6371-0.13-0.011.3961-0.130.10-2.02510.27-0.10-0.60410.15-0.021.8631-0.310.071.1821-0.22-0.020.77110.000.000.0048 各振型作用下Y方向的基底剪力-------------------------------------------------------振型号剪力(kN)振型号剪力(kN)13875.95297.123158.7641396.36546.2265.1571113.40821.63918.6410320.841112.16121.17130.00141.21150.01各层Y方向的作用力(CQC)Floor:层号Tower:塔号Fy:Y向地震作用下结构的地震反应力Vy:Y向地震作用下结构的楼层剪力My:Y向地震作用下结构的弯矩StaticFy:静力法Y向的地震力------------------------------------------------------------------------------------------FloorTowerFyVy(分塔剪重比)(整层剪重比)MyStaticFy(kN)(kN)(kN-m)(kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)81209.93209.93(10.53%)(10.53%)1049.66757.1271584.28754.66(6.66%)(6.66%)3583.54536.34611516.902234.62(5.84%)(5.84%)15649.211374.6551818.912584.46(4.98%)(4.98%)30594.88562.22411868.443506.86(3.95%)(3.95%)52008.691124.60311508.493889.10(3.42%)(3.42%)62852.05449.71211026.834354.67(3.26%)(3.26%)80911.22238.78118.374358.97(3.24%)(3.24%)88557.753.77抗震规范(5.2.5)条要求的Y向楼层最小剪重比=3.20%Y方向的有效质量系数:98.54%==========各楼层地震剪力系数调整情况[抗震规范(5.2.5)验算]==========层号X向调整系数Y向调整系数11.0001.00021.0001.00031.0001.00041.0001.00051.0001.00061.0001.00071.0001.00081.0001.00048 1.结构位移输出文件所有位移的单位为毫米Floor:层号Tower:塔号Jmax:最大位移对应的节点号JmaxD:最大层间位移对应的节点号Max-(Z):节点的最大竖向位移h:层高Max-(X)，Max-(Y):X,Y方向的节点最大位移Ave-(X)，Ave-(Y):X,Y方向的层平均位移Max-Dx，Max-Dy:X,Y方向的最大层间位移Ave-Dx，Ave-Dy:X,Y方向的平均层间位移Ratio-(X),Ratio-(Y):最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy:最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h:X,Y方向的最大层间位移角DxR/Dx,DyR/Dy:X,Y方向的有害位移角占总位移角的百分比例Ratio_AX,Ratio_AY:本层位移角与上层位移角的1.3倍及上三层平均位移角的1.2倍的比值的大者X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移===工况1===X方向地震力作用下的楼层最大位移FloorTowerJmaxMax-(X)Ave-(X)Ratio-(X)hJmaxDMax-DxAve-DxRatio-DxMax-Dx/hDxR/DxRatio_AX8136044.0742.221.045000.3604.304.161.031/1163.3.2%0.837133740.2031.821.263500.3373.703.101.191/946.28.9%0.866130636.7629.001.275500.3077.946.761.171/693.3.9%1.105125729.2823.071.276000.2579.397.151.311/639.1.5%0.954120720.3016.311.247000.20710.408.311.251/673.11.1%0.893115510.028.121.233200.1554.103.351.221/781.15.8%0.7321995.934.791.244850.1025.224.201.241/929.50.0%0.6411580.750.581.291950.580.750.581.291/2583.99.9%0.35X方向最大值层间位移角:1/639.===工况2===Y方向地震力作用下的楼层最大位移FloorTowerJmaxMax-(Y)Ave-(Y)Ratio-(Y)hJmaxDMax-DyAve-DyRatio-DyMax-Dy/hDyR/DyRatio_AY8136041.9339.711.065000.3603.042.791.091/1645.36.6%0.837133739.9837.931.053500.3371.281.221.051/2732.99.9%0.536130638.9036.941.055500.3356.745.901.141/817.27.1%2.345126733.6828.221.196000.2719.747.931.231/616.22.3%1.724120724.8621.691.157000.20712.6311.031.151/554.21.0%1.483115512.5510.971.143200.1554.624.041.141/693.2.8%0.8121997.976.991.144850.1436.916.021.151/702.66.8%0.7511531.130.941.211950.531.130.941.211/1723.98.1%0.28Y方向最大值层间位移角:1/554.===工况3===X方向风荷载作用下的楼层最大位移FloorTowerJmaxMax-(X)Ave-(X)Ratio-(X)hJmaxDMax-DxAve-DxRatio-DxMax-Dx/hDxR/DxRatio_AX8136013.2413.241.005000.3601.041.041.001/4824.29.6%0.8348 7133712.2112.151.003500.3570.950.941.011/3694.41.3%1.086130611.2711.211.015500.3112.242.091.071/2457.10.1%1.39512959.269.031.036000.2572.742.491.101/2193.14.1%1.22412516.826.621.037000.2533.553.351.061/1974.11.6%1.12311993.393.261.043200.1991.451.351.081/2200.17.7%0.83211491.941.921.014850.1471.721.681.021/2825.65.5%0.6611970.270.241.111950.970.270.241.111/7300.96.3%0.27X方向最大值层间位移角:1/1974.===工况4===Y方向风荷载作用下的楼层最大位移FloorTowerJmaxMax-(Y)Ave-(Y)Ratio-(Y)hJmaxDMax-DyAve-DyRatio-DyMax-Dy/hDyR/DyRatio_AY813609.169.131.005000.3601.231.211.011/4078.67.0%0.83713377.937.921.003500.3390.290.281.041/9999.98.3%0.28613067.667.641.005500.3350.970.871.111/5664.67.3%1.53512647.436.871.086000.2642.371.631.451/2536.36.2%1.38412075.155.091.017000.2072.562.531.011/2736.19.0%1.81312022.682.591.043200.2021.080.951.131/2976.2.0%0.9421991.651.611.034850.1001.431.391.031/3390.64.3%0.7811530.240.211.121950.530.240.211.121/8226.96.8%0.28Y方向最大值层间位移角:1/2536.===工况5===竖向恒载作用下的楼层最大位移FloorTowerJmaxMax-(Z)81361-0.7671341-1.7661310-2.6651261-2.6041211-2.6731161-2.8821117-12.131154-0.49===工况6===竖向活载作用下的楼层最大位移FloorTowerJmaxMax-(Z)81364-1.8571352-2.8961325-2.8851284-2.5441234-2.1631184-1.4221117-3.341177-0.29一、结构设计及结构构造1、板、梁、柱配筋结果48 48 48 48 2、楼梯计算TIB!:一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=3920mm楼梯高度:H=2400mm梯板厚:t=160mm踏步数:n=15(阶)上平台楼梯梁宽度:b1=250mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m248 栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1600m踏步宽度：b=0.2800m计算跨度：L0=L1＋b1/2－b=3.92＋0.25/2－0.28=3.77m梯段板与水平方向夹角余弦值：cosα=0.8682．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.16/0.87＋0.16/2)=6.61kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋6.61＋0.46＋0.20=9.94kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×9.94＋1.4×0.7×1×3.50=16.85kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×9.94＋1.4×1×3.50=16.83kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=16.85kN/m3．正截面受弯承载力计算：左端支座反力:Rl=31.72kN右端支座反力:Rr=31.72kN最大弯矩截面距左支座的距离:Lmax=1.88m最大弯矩截面距左边弯折处的距离:x=1.88mMmax=Rl·Lmax－Pn·x2/2=31.72×1.88－16.85×1.882/2=29.85kN·m相对受压区高度：ζ=0.112881配筋率：ρ=0.007687纵筋(1号)计算面积：As=1076.14mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1076.14=1076.14mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1076.14mm2采用方案：d12@100实配面积：1130.97mm22．2/3号钢筋计算结果(支座)计算面积As":1076.14mm2采用方案：d12@10048 实配面积：1130.97mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm2TIB2:一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=2520mm楼梯高度:H=1600mm梯板厚:t=160mm踏步数:n=10(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm下平台宽:L2=1400mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1600m踏步宽度：b=0.2800m48 计算跨度：L0=L1＋L2＋(b1＋b2)/2=2.52＋1.40＋(0.25＋0.25)/2=4.17m梯段板与水平方向夹角余弦值：cosα=0.8682．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.16/0.87＋0.16/2)=6.61kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋6.61＋0.46＋0.20=9.94kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×9.94＋1.4×0.7×1×3.50=16.85kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×9.94＋1.4×1×3.50=16.83kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=16.85kN/m(2)平台板：面层：gkm"=B·qm=1×1.70=1.70kN/m自重：gkt"=Rc·B·t=25×1×0.16=4.00kN/m抹灰：gks"=RS·B·c=20×1×0.02=0.40kN/m恒荷标准值：Pk"=gkm"＋gkt"＋gks"＋qf=1.70＋4.00＋0.40＋0.20=6.30kN/m恒荷控制：Pl(G)=1.35gk"＋1.4·0.7·B·q=1.35×6.30＋1.4×0.7×1×3.50=11.94kN/m活荷控制：Pl(L)=1.2gk"＋1.4·B·q=1.2×6.30＋1.4×1×3.50=12.46kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=12.46kN/m3．正截面受弯承载力计算：左端支座反力:Rl=33.90kN右端支座反力:Rr=29.66kN最大弯矩截面距左支座的距离:Lmax=2.01m最大弯矩截面距左边弯折处的距离:x=2.01mMmax=Rl·Lmax－Pn·x2/2=33.90×2.01－16.85×2.012/2=34.11kN·m相对受压区高度：ζ=0.130188配筋率：ρ=0.008865纵筋(1号)计算面积：As=1241.13mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1241.13=1241.13mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1241.13mm2采用方案：d14@100实配面积：1539.38mm22．2/3号钢筋计算结果(支座)计算面积As":1241.13mm2采用方案：d14@100实配面积：1539.38mm23．4号钢筋计算结果采用方案：d6@25048 实配面积：113.10mm24．5号钢筋计算结果采用方案：d14@100实配面积：1539.38mm2TIB3:一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=2520mm楼梯高度:H=1600mm梯板厚:t=120mm踏步数:n=10(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm上平台宽:L3=280mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：48 踏步高度：h=0.1600m踏步宽度：b=0.2800m计算跨度：L0=L1＋L3＋(b1＋b2)/2=2.52＋0.28＋(0.25＋0.25)/2=3.05m梯段板与水平方向夹角余弦值：cosα=0.8682．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.12/0.87＋0.16/2)=5.46kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.46＋0.46＋0.20=8.79kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×8.79＋1.4×0.7×1×3.50=15.29kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×8.79＋1.4×1×3.50=15.44kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.44kN/m(2)平台板：面层：gkm"=B·qm=1×1.70=1.70kN/m自重：gkt"=Rc·B·t=25×1×0.12=3.00kN/m抹灰：gks"=RS·B·c=20×1×0.02=0.40kN/m恒荷标准值：Pk"=gkm"＋gkt"＋gks"＋qf=1.70＋3.00＋0.40＋0.20=5.30kN/m恒荷控制：Pl(G)=1.35gk"＋1.4·0.7·B·q=1.35×5.30＋1.4×0.7×1×3.50=10.59kN/m活荷控制：Pl(L)=1.2gk"＋1.4·B·q=1.2×5.30＋1.4×1×3.50=11.26kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=11.26kN/m3．正截面受弯承载力计算：左端支座反力:Rl=21.97kN右端支座反力:Rr=23.44kN最大弯矩截面距左支座的距离:Lmax=1.53m最大弯矩截面距左边弯折处的距离:x=1.13mMmax=Rl·Lmax－[Pl·L3·(x＋L3/2)＋Pn·x2/2]=21.97×1.53－[11.26×0.41×(1.13＋0.41/2)＋15.44×1.132/2]=17.79kN·m相对受压区高度：ζ=0.133275配筋率：ρ=0.009075纵筋(1号)计算面积：As=907.54mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×907.54=907.54mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:907.54mm2采用方案：d12@100实配面积：1130.97mm22．2/3号钢筋计算结果(支座)计算面积As":907.54mm2采用方案：d12@100实配面积：1130.97mm248 3．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm24．5号钢筋计算结果采用方案：d12@100实配面积：1130.97mm2TIB4:一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=2800mm楼梯高度:H=1750mm梯板厚:t=120mm踏步数:n=11(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：48 1．楼梯几何参数：踏步高度：h=0.1591m踏步宽度：b=0.2800m计算跨度：L0=L1＋(b1＋b2)/2=2.80＋(0.25＋0.25)/2=3.05m梯段板与水平方向夹角余弦值：cosα=0.8692．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.12/0.87＋0.16/2)=5.44kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.44＋0.46＋0.20=8.77kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×8.77＋1.4×0.7×1×3.50=15.26kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×8.77＋1.4×1×3.50=15.42kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.42kN/m3．正截面受弯承载力计算：左端支座反力:Rl=23.51kN右端支座反力:Rr=23.51kN最大弯矩截面距左支座的距离:Lmax=1.53m最大弯矩截面距左边弯折处的距离:x=1.53mMmax=Rl·Lmax－Pn·x2/2=23.51×1.53－15.42×1.532/2=17.93kN·m相对受压区高度：ζ=0.134405配筋率：ρ=0.009152纵筋(1号)计算面积：As=915.23mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×915.23=915.23mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:915.23mm2采用方案：d12@100实配面积：1130.97mm22．2/3号钢筋计算结果(支座)计算面积As":915.23mm2采用方案：d12@100实配面积：1130.97mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm2TIB5:一、示意图：48 二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=2800mm楼梯高度:H=1750mm梯板厚:t=130mm踏步数:n=11(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm上平台宽:L3=560mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1591m踏步宽度：b=0.2800m计算跨度：L0=L1＋L3＋(b1＋b2)/2=2.80＋0.56＋(0.25＋0.25)/2=3.61m梯段板与水平方向夹角余弦值：cosα=0.8692．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m48 自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.13/0.87＋0.16/2)=5.73kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.73＋0.46＋0.20=9.05kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×9.05＋1.4×0.7×1×3.50=15.65kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×9.05＋1.4×1×3.50=15.76kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.76kN/m(2)平台板：面层：gkm"=B·qm=1×1.70=1.70kN/m自重：gkt"=Rc·B·t=25×1×0.13=3.25kN/m抹灰：gks"=RS·B·c=20×1×0.02=0.40kN/m恒荷标准值：Pk"=gkm"＋gkt"＋gks"＋qf=1.70＋3.25＋0.40＋0.20=5.55kN/m恒荷控制：Pl(G)=1.35gk"＋1.4·0.7·B·q=1.35×5.55＋1.4×0.7×1×3.50=10.92kN/m活荷控制：Pl(L)=1.2gk"＋1.4·B·q=1.2×5.55＋1.4×1×3.50=11.56kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=11.56kN/m3．正截面受弯承载力计算：左端支座反力:Rl=25.85kN右端支座反力:Rr=28.18kN最大弯矩截面距左支座的距离:Lmax=1.82m最大弯矩截面距左边弯折处的距离:x=1.14mMmax=Rl·Lmax－[Pl·L3·(x＋L3/2)＋Pn·x2/2]=25.85×1.82－[11.56×0.69×(1.14＋0.69/2)＋15.76×1.142/2]=25.19kN·m相对受压区高度：ζ=0.158059配筋率：ρ=0.010763纵筋(1号)计算面积：As=1183.94mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1183.94=1183.94mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1183.94mm2采用方案：d14@100实配面积：1539.38mm22．2/3号钢筋计算结果(支座)计算面积As":1183.94mm2采用方案：d14@100实配面积：1539.38mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm24．5号钢筋计算结果采用方案：d14@100实配面积：1539.38mm248 TIB6:一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=3360mm楼梯高度:H=2080mm梯板厚:t=130mm踏步数:n=13(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1600m踏步宽度：b=0.2800m计算跨度：L0=L1＋(b1＋b2)/2=3.36＋(0.25＋0.25)/2=3.61m梯段板与水平方向夹角余弦值：cosα=0.8682．荷载计算(取B=1m宽板带)：48 (1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.13/0.87＋0.16/2)=5.74kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.74＋0.46＋0.20=9.08kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×9.08＋1.4×0.7×1×3.50=15.68kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×9.08＋1.4×1×3.50=15.79kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.79kN/m3．正截面受弯承载力计算：左端支座反力:Rl=28.50kN右端支座反力:Rr=28.50kN最大弯矩截面距左支座的距离:Lmax=1.80m最大弯矩截面距左边弯折处的距离:x=1.80mMmax=Rl·Lmax－Pn·x2/2=28.50×1.80－15.79×1.802/2=25.72kN·m相对受压区高度：ζ=0.161741配筋率：ρ=0.011014纵筋(1号)计算面积：As=1211.51mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1211.51=1211.51mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1211.51mm2采用方案：d14@100实配面积：1539.38mm22．2/3号钢筋计算结果(支座)计算面积As":1211.51mm2采用方案：d14@100实配面积：1539.38mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm2TIB7:一、示意图：48 二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=3080mm楼梯高度:H=1920mm梯板厚:t=130mm踏步数:n=12(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm上平台宽:L3=280mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1600m踏步宽度：b=0.2800m计算跨度：L0=L1＋L3＋(b1＋b2)/2=3.08＋0.28＋(0.25＋0.25)/2=3.61m梯段板与水平方向夹角余弦值：cosα=0.8682．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.13/0.87＋0.16/2)=5.74kN/m48 抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.74＋0.46＋0.20=9.08kN/m恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×9.08＋1.4×0.7×1×3.50=15.68kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×9.08＋1.4×1×3.50=15.79kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.79kN/m(2)平台板：面层：gkm"=B·qm=1×1.70=1.70kN/m自重：gkt"=Rc·B·t=25×1×0.13=3.25kN/m抹灰：gks"=RS·B·c=20×1×0.02=0.40kN/m恒荷标准值：Pk"=gkm"＋gkt"＋gks"＋qf=1.70＋3.25＋0.40＋0.20=5.55kN/m恒荷控制：Pl(G)=1.35gk"＋1.4·0.7·B·q=1.35×5.55＋1.4×0.7×1×3.50=10.92kN/m活荷控制：Pl(L)=1.2gk"＋1.4·B·q=1.2×5.55＋1.4×1×3.50=11.56kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=11.56kN/m3．正截面受弯承载力计算：左端支座反力:Rl=26.88kN右端支座反力:Rr=28.41kN最大弯矩截面距左支座的距离:Lmax=1.81m最大弯矩截面距左边弯折处的距离:x=1.41mMmax=Rl·Lmax－[Pl·L3·(x＋L3/2)＋Pn·x2/2]=26.88×1.81－[11.56×0.41×(1.41＋0.41/2)＋15.79×1.412/2]=25.55kN·m相对受压区高度：ζ=0.160547配筋率：ρ=0.010933纵筋(1号)计算面积：As=1202.58mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1202.58=1202.58mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1202.58mm2采用方案：d14@100实配面积：1539.38mm22．2/3号钢筋计算结果(支座)计算面积As":1202.58mm2采用方案：d14@100实配面积：1539.38mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm24．5号钢筋计算结果采用方案：d14@100实配面积：1539.38mm2TIB8:一、示意图：48 二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=3080mm楼梯高度:H=1920mm梯板厚:t=120mm踏步数:n=12(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm下平台宽:L2=0mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1600m踏步宽度：b=0.2800m计算跨度：L0=L1＋L2＋(b1＋b2)/2=3.08＋0.00＋(0.25＋0.25)/2=3.33m梯段板与水平方向夹角余弦值：cosα=0.8682．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.12/0.87＋0.16/2)=5.46kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.46＋0.46＋0.20=8.79kN/m48 恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×8.79＋1.4×0.7×1×3.50=15.29kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×8.79＋1.4×1×3.50=15.44kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.44kN/m(2)平台板：面层：gkm"=B·qm=1×1.70=1.70kN/m自重：gkt"=Rc·B·t=25×1×0.12=3.00kN/m抹灰：gks"=RS·B·c=20×1×0.02=0.40kN/m恒荷标准值：Pk"=gkm"＋gkt"＋gks"＋qf=1.70＋3.00＋0.40＋0.20=5.30kN/m恒荷控制：Pl(G)=1.35gk"＋1.4·0.7·B·q=1.35×5.30＋1.4×0.7×1×3.50=10.59kN/m活荷控制：Pl(L)=1.2gk"＋1.4·B·q=1.2×5.30＋1.4×1×3.50=11.26kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=11.26kN/m3．正截面受弯承载力计算：左端支座反力:Rl=25.71kN右端支座反力:Rr=25.20kN最大弯矩截面距左支座的距离:Lmax=1.66m最大弯矩截面距左边弯折处的距离:x=1.66mMmax=Rl·Lmax－Pn·x2/2=25.71×1.66－15.44×1.662/2=21.39kN·m相对受压区高度：ζ=0.162855配筋率：ρ=0.011090纵筋(1号)计算面积：As=1108.97mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1108.97=1108.97mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1108.97mm2采用方案：d12@100实配面积：1130.97mm22．2/3号钢筋计算结果(支座)计算面积As":1108.97mm2采用方案：d12@100实配面积：1130.97mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm24．5号钢筋计算结果采用方案：d12@100实配面积：1130.97mm2TIB9:一、示意图：48 二、基本资料：1．依据规范：《建筑结构荷载规范》（GB50009－2001）《混凝土结构设计规范》（GB50010－2002）2．几何参数：楼梯净跨:L1=2800mm楼梯高度:H=1750mm梯板厚:t=120mm踏步数:n=11(阶)上平台楼梯梁宽度:b1=250mm下平台楼梯梁宽度:b2=250mm下平台宽:L2=280mm2．荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=0.20kN/m3．材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3钢筋强度等级:HPB235fy=210.00N/mm2抹灰厚度：c=20.0mmRs=20kN/m3梯段板纵筋合力点至近边距离：as=20mm支座负筋系数：α=1.00三、计算过程：1．楼梯几何参数：踏步高度：h=0.1591m踏步宽度：b=0.2800m计算跨度：L0=L1＋L2＋(b1＋b2)/2=2.80＋0.28＋(0.25＋0.25)/2=3.33m梯段板与水平方向夹角余弦值：cosα=0.8692．荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B·h/b)qm=(1＋1×0.16/0.28)×1.70=2.67kN/m自重：gkt=Rc·B·(t/cosα＋h/2)=25×1×(0.12/0.87＋0.16/2)=5.44kN/m抹灰：gks=RS·B·c/cosα=20×1×0.02/0.87=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.67＋5.44＋0.46＋0.20=8.77kN/m48 恒荷控制：Pn(G)=1.35gk＋1.4·0.7·B·q=1.35×8.77＋1.4×0.7×1×3.50=15.26kN/m活荷控制：Pn(L)=1.2gk＋1.4·B·q=1.2×8.77＋1.4×1×3.50=15.42kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=15.42kN/m(2)平台板：面层：gkm"=B·qm=1×1.70=1.70kN/m自重：gkt"=Rc·B·t=25×1×0.12=3.00kN/m抹灰：gks"=RS·B·c=20×1×0.02=0.40kN/m恒荷标准值：Pk"=gkm"＋gkt"＋gks"＋qf=1.70＋3.00＋0.40＋0.20=5.30kN/m恒荷控制：Pl(G)=1.35gk"＋1.4·0.7·B·q=1.35×5.30＋1.4×0.7×1×3.50=10.59kN/m活荷控制：Pl(L)=1.2gk"＋1.4·B·q=1.2×5.30＋1.4×1×3.50=11.26kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=11.26kN/m3．正截面受弯承载力计算：左端支座反力:Rl=25.57kN右端支座反力:Rr=24.09kN最大弯矩截面距左支座的距离:Lmax=1.66m最大弯矩截面距左边弯折处的距离:x=1.66mMmax=Rl·Lmax－Pn·x2/2=25.57×1.66－15.42×1.662/2=21.20kN·m相对受压区高度：ζ=0.161261配筋率：ρ=0.010981纵筋(1号)计算面积：As=1098.11mm2支座负筋(2、3号)计算面积：As"=αAs=1.00×1098.11=1098.11mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积As:1098.11mm2采用方案：d12@100实配面积：1130.97mm22．2/3号钢筋计算结果(支座)计算面积As":1098.11mm2采用方案：d12@100实配面积：1130.97mm23．4号钢筋计算结果采用方案：d6@250实配面积：113.10mm24．5号钢筋计算结果采用方案：d12@100实配面积：1130.97mm23、基础计算钢梯基础设计：节点号=1C25.0fak(kPa)=120.0q(m)=1.80Pt=30.0kPafy=210mPa48 LoadMx"(kN-m)My"(kN-m)N(kN)Pmax(kPa)Pmin(kPa)fa(kPa)S(mm)B(mm)3690.00798.47245.9177.400.03146.0043896429柱下独立基础冲切计算：at(mm)load方向p_(kPa)冲切力(kN)抗力(kN)H(mm)400.482X+17.146.8345.6200.400.482X-17.146.8345.6200.400.482Y+17.83.086.2220.400.482Y-17.83.086.2220.2400.482X+0.0.0620.5200.2400.482X-0.0.0620.5200.2400.482Y+0.0.0340.3200.2400.482Y-0.0.0340.3200.基础各阶尺寸:No:SBH144006500400224004500450柱下独立基础底板配筋计算：loadM1(kNm)AGx(mm*mm)loadM2(kNm)AGy(mm*mm)493252.8561693.499495132.557876.699x实配:Φ16@130(0.24%)y实配:Φ16@130(0.24%)48'
