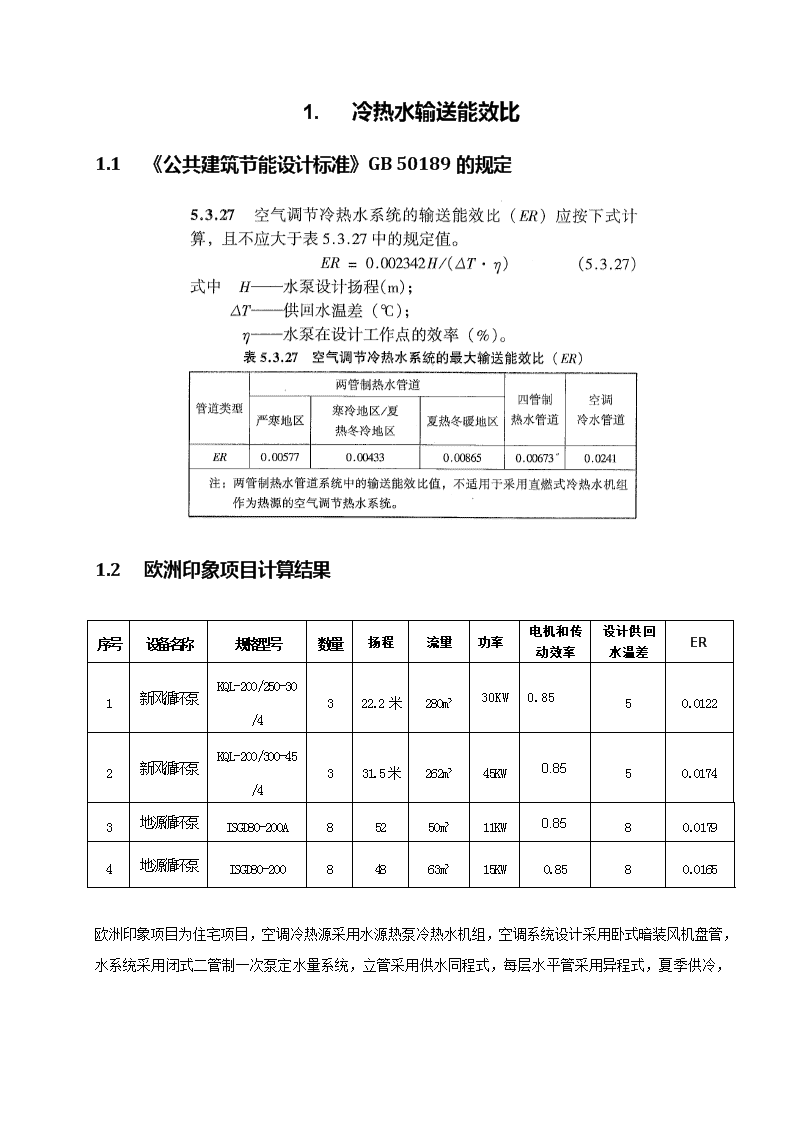

'1.冷热水输送能效比1.1《公共建筑节能设计标准》GB50189的规定1.2欧洲印象项目计算结果序号设备名称规格型号数量扬程流量功率电机和传动效率设计供回水温差ER1新风循环泵KQL-200/250-30/4322.2米280m³30KW0.8550.01222新风循环泵KQL-200/300-45/4331.5米262m³45KW0.8550.01743地源循环泵ISGD80-200A85250m³11KW0.8580.01794地源循环泵ISGD80-20084863m³15KW0.8580.0165欧洲印象项目为住宅项目，空调冷热源采用水源热泵冷热水机组，空调系统设计采用卧式暗装风机盘管，水系统采用闭式二管制一次泵定水量系统，立管采用供水同程式，每层水平管采用异程式，

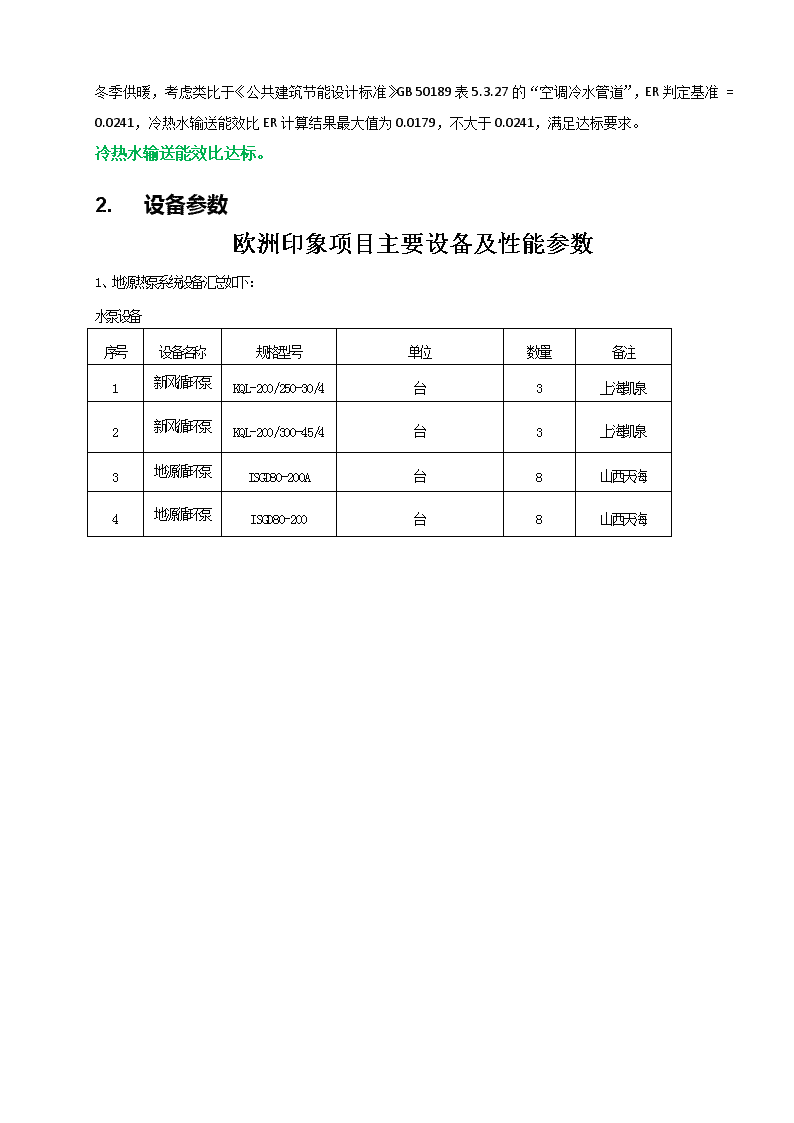

夏季供冷，冬季供暖，考虑类比于《公共建筑节能设计标准》GB50189表5.3.27的“空调冷水管道”，ER判定基准=0.0241，冷热水输送能效比ER计算结果最大值为0.0179，不大于0.0241，满足达标要求。冷热水输送能效比达标。1.设备参数欧洲印象项目主要设备及性能参数1、地源热泵系统设备汇总如下：水泵设备序号设备名称规格型号单位数量备注1新风循环泵KQL-200/250-30/4台3上海凯泉2新风循环泵KQL-200/300-45/4台3上海凯泉3地源循环泵ISGD80-200A台8山西天海4地源循环泵ISGD80-200台8山西天海'
