反力架计算书

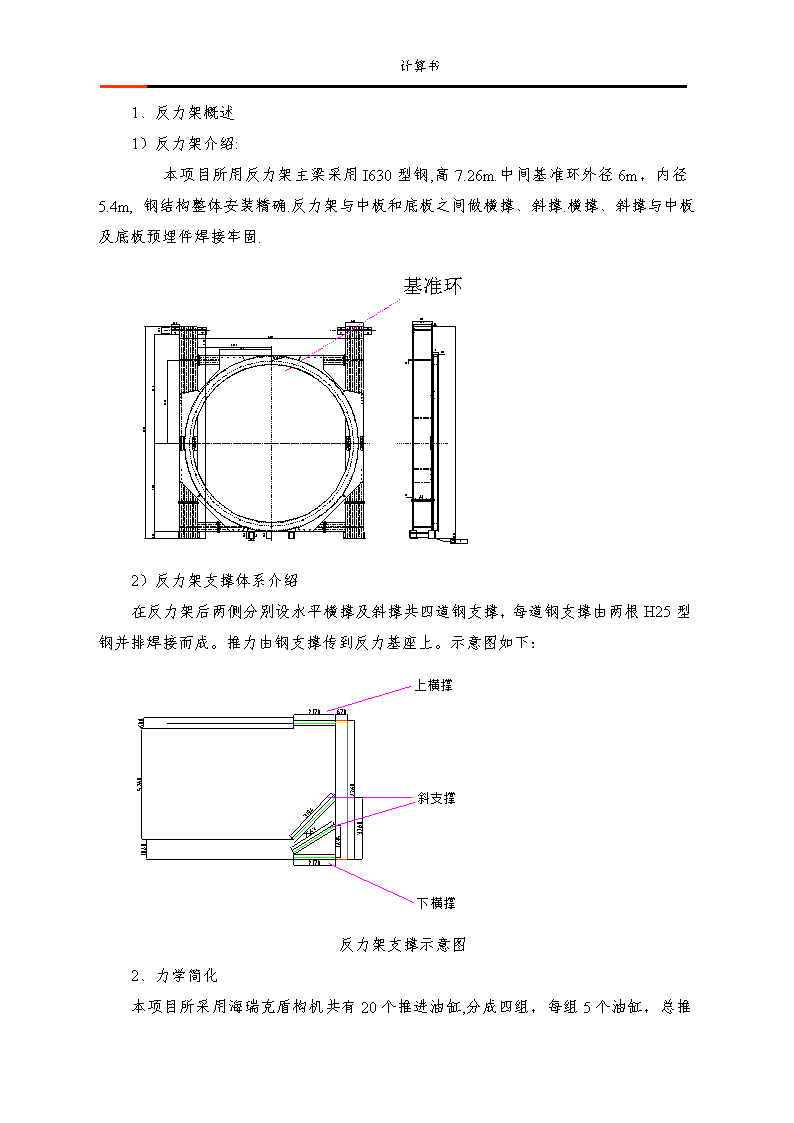

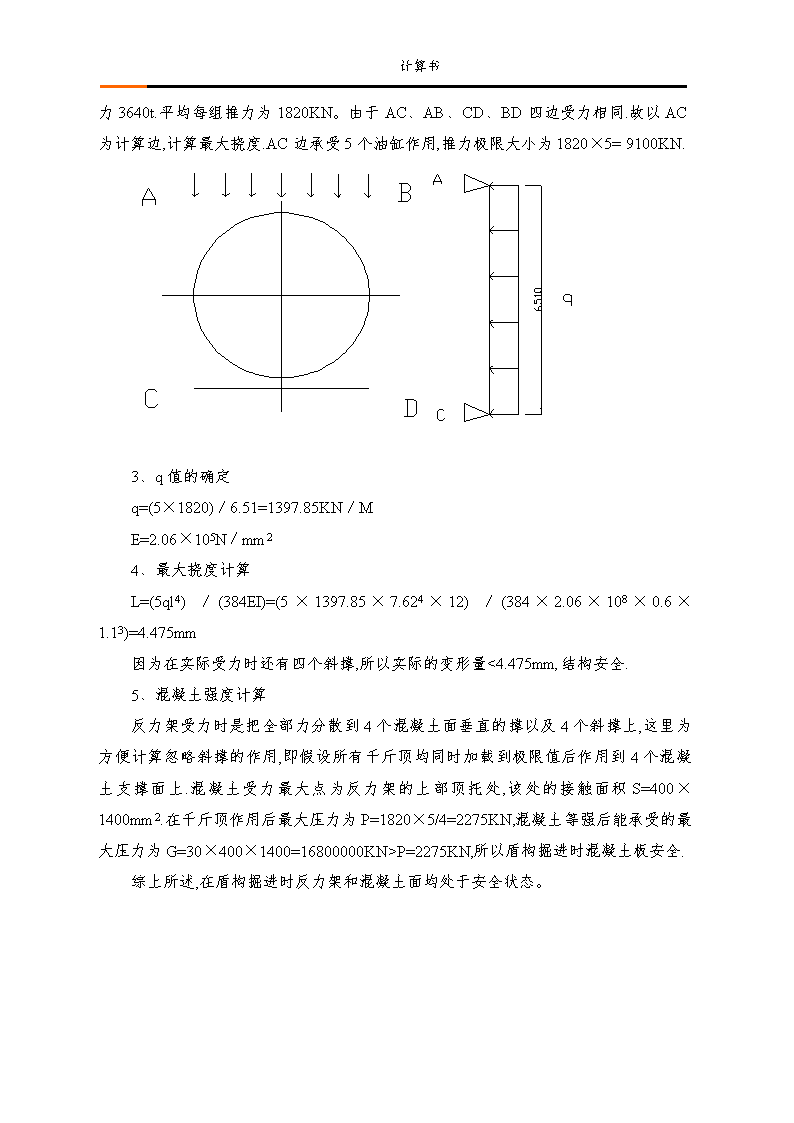

'计算书1、反力架概述1）反力架介绍:本项目所用反力架主梁采用I630型钢,高7.26m.中间基准环外径6m，内径5.4m,钢结构整体安装精确.反力架与中板和底板之间做横撑、斜撑.横撑、斜撑与中板及底板预埋件焊接牢固.2）反力架支撑体系介绍在反力架后两侧分别设水平横撑及斜撑共四道钢支撑，每道钢支撑由两根H25型钢并排焊接而成。推力由钢支撑传到反力基座上。示意图如下：反力架支撑示意图2、力学简化本项目所采用海瑞克盾构机共有20个推进油缸,分成四组，每组5个油缸， 计算书总推力3640t.平均每组推力为1820KN。由于AC、AB、CD、BD四边受力相同.故以AC为计算边,计算最大挠度.AC边承受5个油缸作用,推力极限大小为1820×5=9100KN.3、q值的确定q=(5×1820)∕6.51=1397.85KN∕ME=2.06×105N∕mm24、最大挠度计算L=(5ql4)∕(384EI)=(5×1397.85×7.624×12)∕(384×2.06×108×0.6×1.13)=4.475mm因为在实际受力时还有四个斜撑,所以实际的变形量<4.475mm,结构安全.5、混凝土强度计算反力架受力时是把全部力分散到4个混凝土面垂直的撑以及4个斜撑上,这里为方便计算忽略斜撑的作用,即假设所有千斤顶均同时加载到极限值后作用到4个混凝土支撑面上.混凝土受力最大点为反力架的上部顶托处,该处的接触面积S=400×1400mm2.在千斤顶作用后最大压力为P=1820×5/4=2275KN,混凝土等强后能承受的最大压力为G=30×400×1400=16800000KN>P=2275KN,所以盾构掘进时混凝土板安全.综上所述,在盾构掘进时反力架和混凝土面均处于安全状态。'
