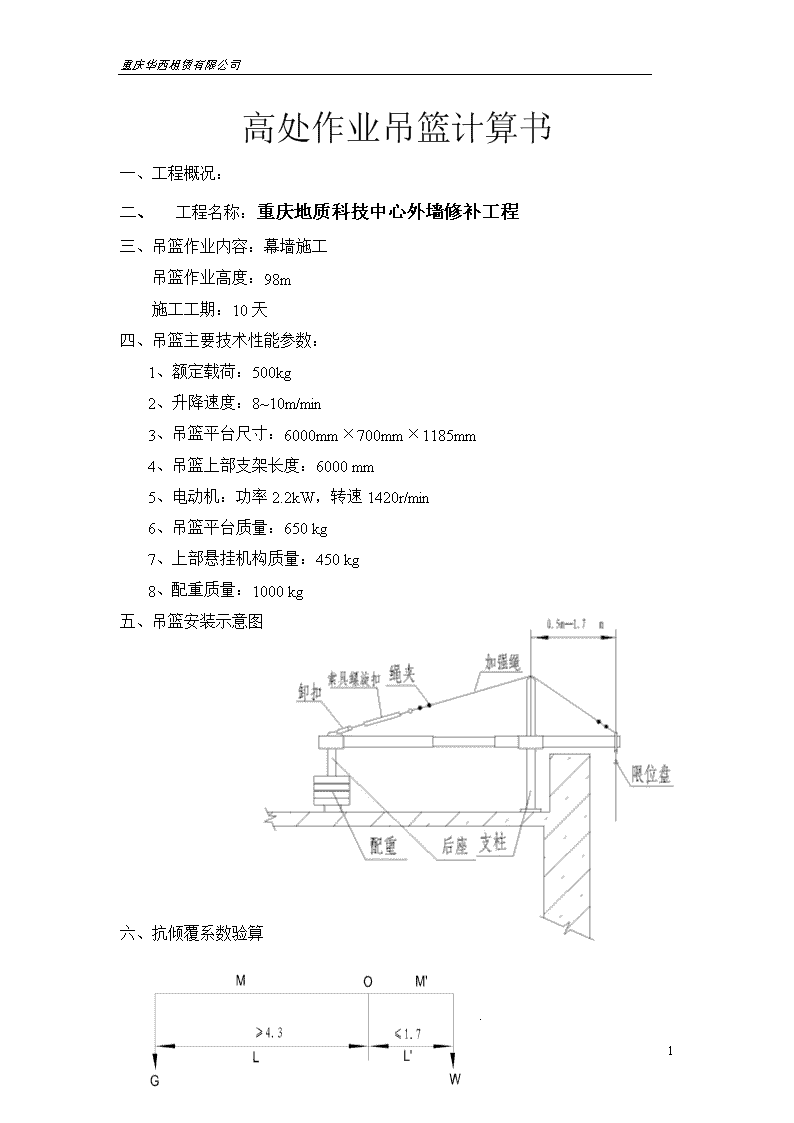

'重庆华西租赁有限公司高处作业吊篮计算书一、工程概况：二、工程名称：重庆地质科技中心外墙修补工程三、吊篮作业内容：幕墙施工吊篮作业高度：98m施工工期：10天四、吊篮主要技术性能参数：1、额定载荷：500kg2、升降速度：8~10m/min3、吊篮平台尺寸：6000mm×700mm×1185mm4、吊篮上部支架长度：6000mm5、电动机：功率2.2kW，转速1420r/min6、吊篮平台质量：650kg7、上部悬挂机构质量：450kg8、配重质量：1000kg五、吊篮安装示意图六、抗倾覆系数验算根据GB19155-2003《高处作业吊篮》5.2.7条“2

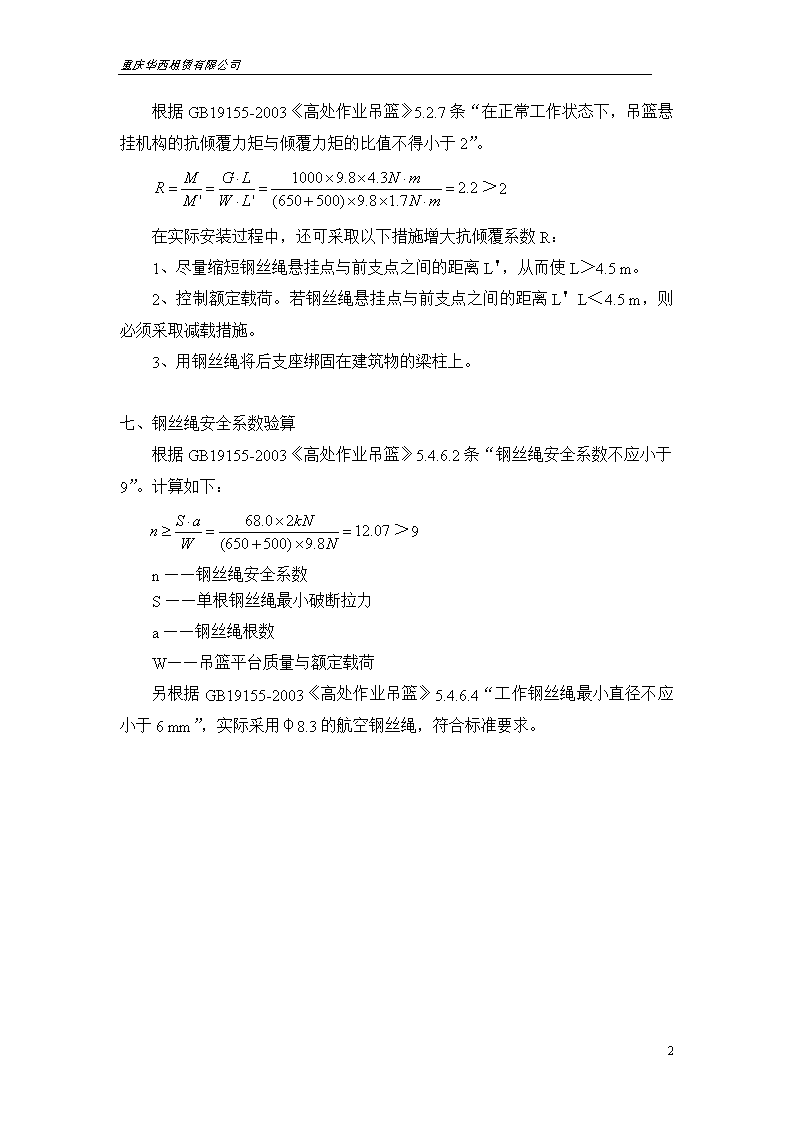

重庆华西租赁有限公司根据GB19155-2003《高处作业吊篮》5.2.7条“在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2”。＞2在实际安装过程中，还可采取以下措施增大抗倾覆系数R：1、尽量缩短钢丝绳悬挂点与前支点之间的距离L＇，从而使L＞4.5m。2、控制额定载荷。若钢丝绳悬挂点与前支点之间的距离L＇L＜4.5m，则必须采取减载措施。3、用钢丝绳将后支座绑固在建筑物的梁柱上。一、钢丝绳安全系数验算根据GB19155-2003《高处作业吊篮》5.4.6.2条“钢丝绳安全系数不应小于9”。计算如下：＞9n——钢丝绳安全系数S——单根钢丝绳最小破断拉力a——钢丝绳根数W——吊篮平台质量与额定载荷另根据GB19155-2003《高处作业吊篮》5.4.6.4“工作钢丝绳最小直径不应小于6mm”，实际采用φ8.3的航空钢丝绳，符合标准要求。2'
