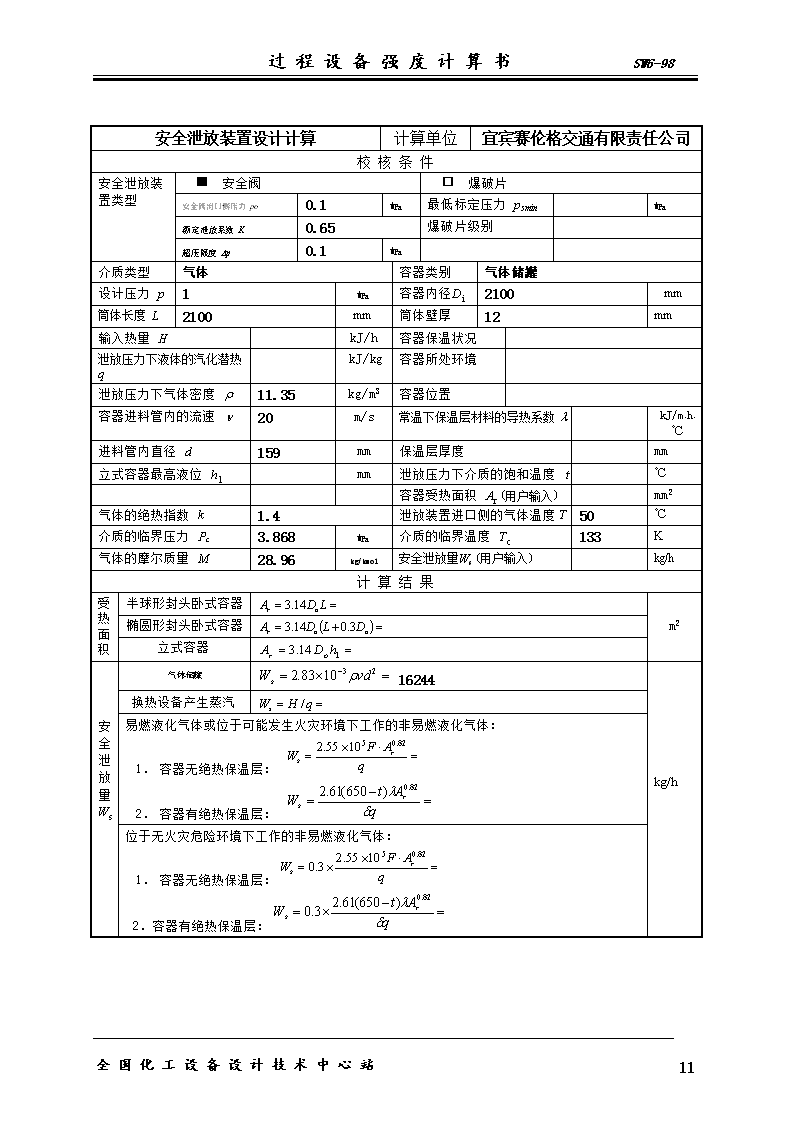

'过程设备强度计算书SW6-98安全泄放装置设计计算计算单位宜宾赛伦格交通有限责任公司校核条件安全泄放装置类型■安全阀□爆破片安全阀出口侧压力po0.1MPa最低标定压力psminMPa额定泄放系数K0.65爆破片级别超压限度Dp0.1MPa介质类型气体容器类别气体储罐设计压力p1MPa容器内径Di2100mm筒体长度L2100mm筒体壁厚12mm输入热量HkJ/h容器保温状况泄放压力下液体的汽化潜热qkJ/kg容器所处环境泄放压力下气体密度r11.35kg/m3容器位置容器进料管内的流速n20m/s常温下保温层材料的导热系数lkJ/m×h×℃进料管内直径d159mm保温层厚度mm立式容器最高液位h1mm泄放压力下介质的饱和温度t℃容器受热面积Ar(用户输入)mm2气体的绝热指数k1.4泄放装置进口侧的气体温度T50℃介质的临界压力Pc3.868MPa介质的临界温度Tc133K气体的摩尔质量M28.96kg/kmol安全泄放量Ws(用户输入)kg/h计算结果受热面积半球形封头卧式容器m2椭圆形封头卧式容器立式容器安全泄放量Ws气体储罐16244kg/h换热设备产生蒸汽易燃液化气体或位于可能发生火灾环境下工作的非易燃液化气体：1．容器无绝热保温层：2．容器有绝热保温层：位于无火灾危险环境下工作的非易燃液化气体：1．容器无绝热保温层：2．容器有绝热保温层：12全国化工设备设计技术中心站

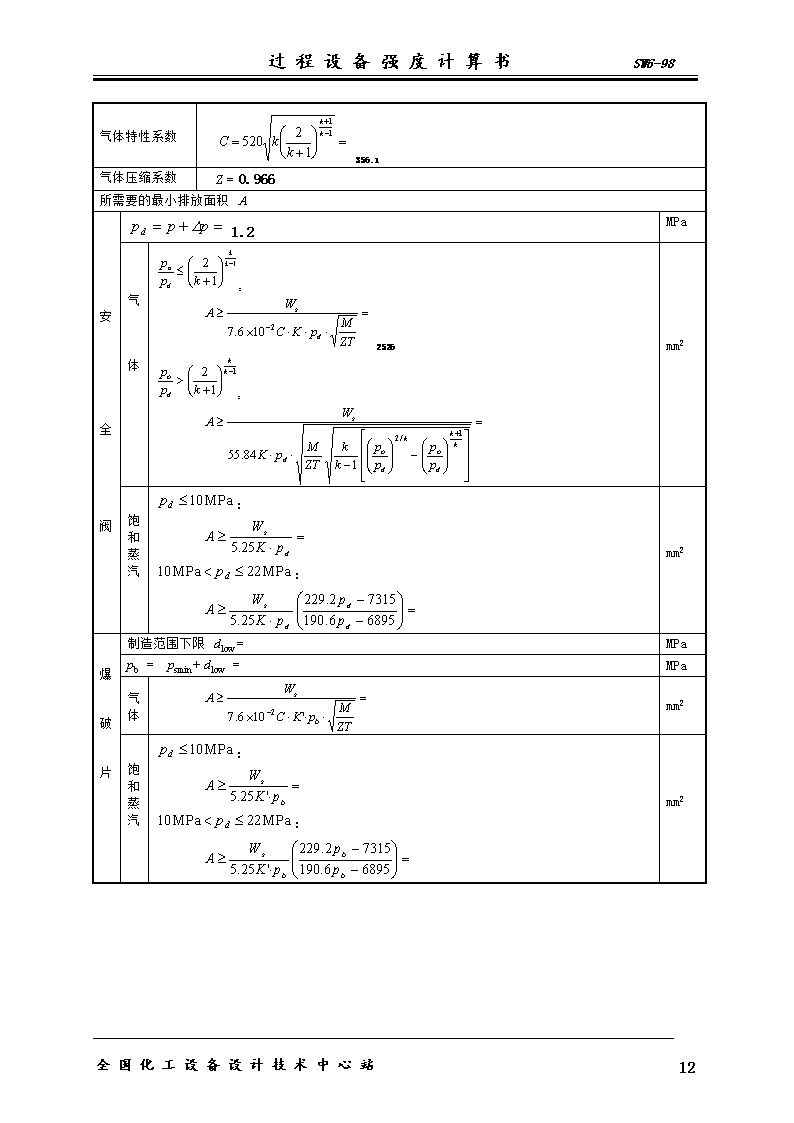

过程设备强度计算书SW6-98气体特性系数356.1气体压缩系数Z=0.966所需要的最小排放面积A安全阀1.2MPa气体：2526：mm2饱和蒸汽：：mm2爆破片制造范围下限dlow=MPapb=psmin+dlow=MPa气体mm2饱和蒸汽：：mm212全国化工设备设计技术中心站'
