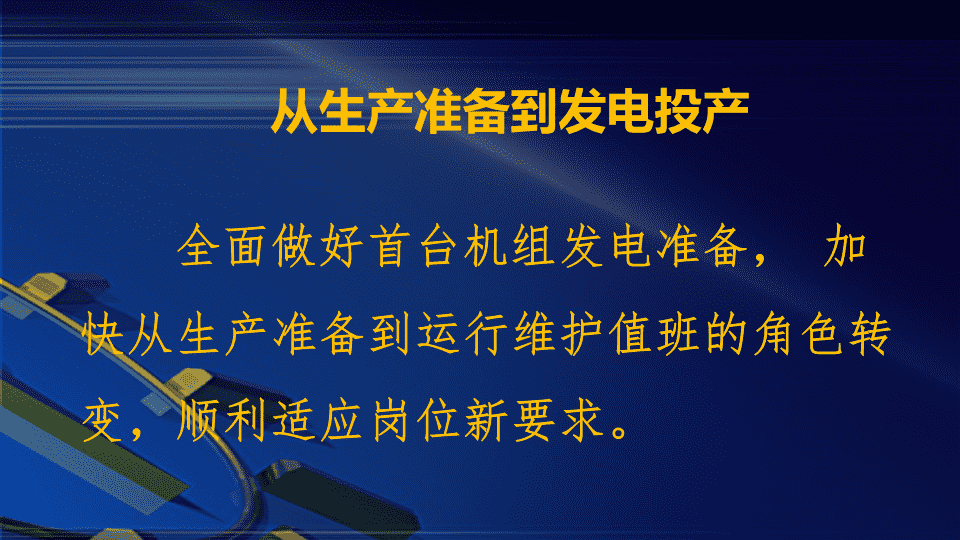

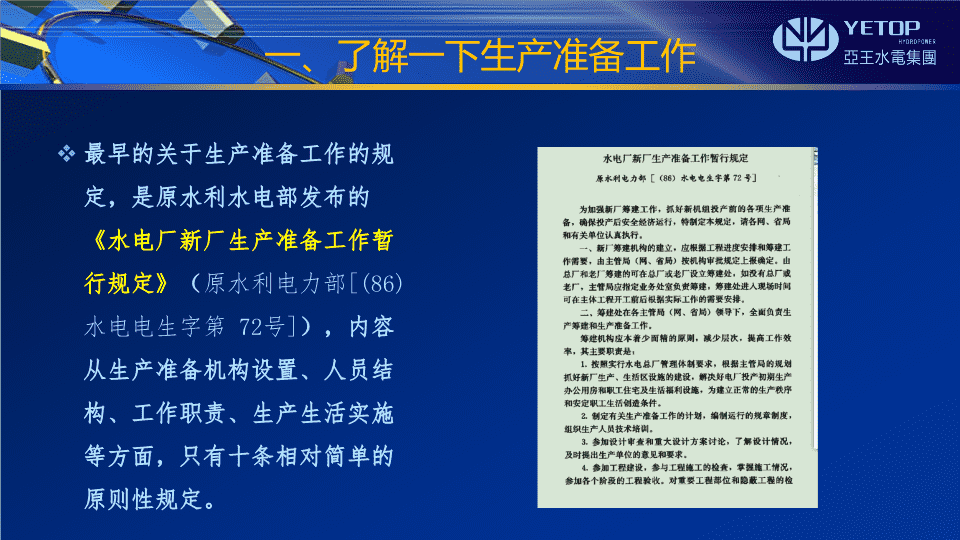

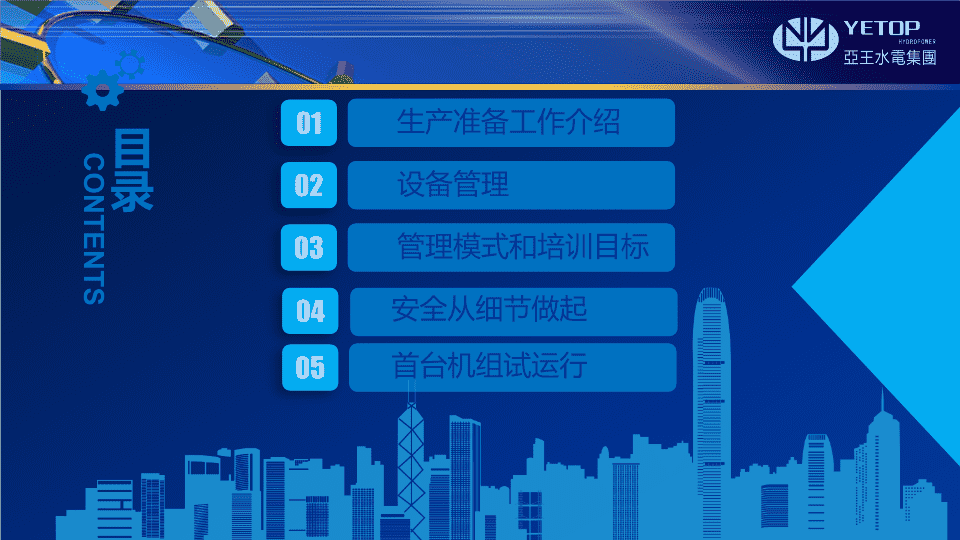

从生产准备到发电投产全面做好首台机组发电准备，加快从生产准备到运行维护值班的角色转变，顺利适应岗位新要求。 目录contents生产准备工作介绍01设备管理02管理模式和培训目标03首台机组试运行04安全从细节做起05 一、了解一下生产准备工作最早的关于生产准备工作的规定，是原水利水电部发布的《水电厂新厂生产准备工作暂行规定》（原水利电力部[(86)水电电生字第72号]），内容从生产准备机构设置、人员结构、工作职责、生产生活实施等方面，只有十条相对简单的原则性规定。 各发电集团公司也都制定有自己的生产准备管理办法，在内容上也有很多的共同点。0102030405生产准备机构设置、岗位配置人员培训物资材料准备建章立制资料收集和技术规程编制等 除此之外，机组投产前准备工作还有：必要的生产、生活和后勤保障设施，以满足初期发电的需要；人员的薪酬保障、奖惩考核、岗位晋升等形成管理标准或纳入上级统一管理。 对于瓦村电厂而言，2019年2月25日、26日集团公司开展的生产准备工作检查和评分，可视为对生产准备工作实施的细则要求。检查结束，共计提出：安规考试内容未体现岗位区别、日常培训签到有遗漏、电气第一种工作票许可人认定范围不合规、防汛物资准备不足、管道介质流向未标识等方面整改要求。 生产准备工作的时间，没有统一的标准。一般来说，自电厂建设开工或设备安装开始，至机组72h带负荷试运行合格、正式投运为止。按人员培训开始时间来算，通常技术骨干2到3年，检修运行维护1到2年。瓦村电厂生产准备全面开展工作，时间不足1年时间，时间紧、任务重。相比较而言各大发电公司的常规做法，其实我们缺少差不多6个月时间的基础理论知识培训。2019年3月2018年4月 二、安全和生产管理的强力抓手-设备管理设备管理是生产准备工作、运行维护等各项工作最基础的抓手。无论安全管理、生产管理、还是经营管理，对于水电厂来说，设备管理都是一个基本切入点。水电厂的生产准备工作，按照设备全寿命周期的设备管理理论来开展，生产准备与基建同步推进，实现建管结合，无缝衔接。设备管理的目的，既不是追求设备生产周期费用最低，更不是大修大换造成过检修，而是降低经济寿命内平均年运行成本。结合我们目前的情况，涉及从机组运行方式的选择、工况的调整、厂用电的分析、到检修计划制定、备品备件的采购等。 设备全寿命周期管理设备的寿命按照不同的定义标准，可分为自然寿命（物质寿命）、技术寿命、经济寿命、折旧寿命。通常习惯说法设备的寿命多是指使用寿命，其实是根据经济寿命作为主要参考的。（简单介绍各“寿命”分类的含义）设备的全寿命周期管理，从设备的（更新或新建）规划开始，至设备的淘汰结束。包含设备的可行性研究、选型决策、合同管理、（设计制造）、安装调试、运行维护、检修技改、直接淘汰报废为止，贯穿设备的一生。设备的寿命周期（经济寿命）费用包括设备费用（前起投入的购买、安装调试设备的费用）和使用费用（人工费、材料费、能源消耗、检修维护费用、故障停工损失等）。 三、生产管理模式和培训的目标“运维一体化”生产管理模式。为满足“运维一体化”生产管理模式的要求，需要培养“一专多能”的生产和管理队伍。以“一专多能”作为出发点，在达到各岗位人员“一专多能”的前提下，实现组织机构的精简高效，进而满足“运维一体”生产管理模式要求，达到进一步提高安全生产管理水平。具体而言，需要具有运行、操作、维护消缺、检修、预防性试验、事故应急处理、运行工况分析等各方面技能。 四、安全从细节做起成长为一名合格的运行值班人员，从哪些事情做起？对企业文化的认同和拥护，还有知识、技能、法律、担当、道德等等，都是成为一名合格运维人员的必备要求和品质。除此之外，着重交流一下以下细节： 目录了解自己的安全生产岗位职责建立生产现场必备的安全生产记录现场常见危险点举例分析设备巡检和操作运行分析 导致一起事故发生的主要原因：1、人的不安全行为2、物的不安全状态3、环境的不安全因素4、管理缺陷（前三条一般视为导致事故的直接原因，管理缺陷为间接原因）在导致事故发生前，这些都是事故的诱因，或称为安全隐患。日常巡检、安全检查、规范管理等等行为就是要发现和消除这些因素。 1.1、运行值长的安全生产工作基本职责（抄录自《瓦村电站各级人员安全生产岗位职责》） 4.7.1运行值长当班期间是现场安全生产第一责任人。4.7.2运行值长在运行主任的直接领导下开展工作，对本值人员在工作中的安全和健康负责，对所管辖设备的安全运行负责。4.7.3带领和督促全值人员认真落实安全规程、调度规程、运行规程及集团公司、电站各项安全生产规章制度的贯彻执行。负责制定和组织实施保障班组安全目标实现的具体措施。4.7.4值班期间全面掌握本厂设备运行方式及运行状况，及时掌握设备变更情况。严格执行两票三制。 4.7.5组织开展值组安全活动、安全培训学习、业务技能学习，开展经常性的安全思想教育。定期开展反事故演习、事故预想、技术问答等工作。积极组织全值人员参加急救培训，做到人人能进现场急救。4.7.6组织全值人员做好好图纸资料、安全器具、消防器材、工具、仪表、备用钥匙和防护用品的管理工作。搞好责任设备和环境卫生。4.7.7负责现场事故处理组织指挥，协助网调的事故处理。4.7.8加强联系调度，合理安排机组发电，优化机组运行工况，提高机组运行效率。选择合理的厂用电运行方式，降低厂用电率。 4.7.9负责检修票的申报以及检修设备停服役申请。参与设备检修、消缺后的验收工作。负责工作票、操作票办理，做好现场操作前、后的技术交底，审核标准操作票。4.7.10负责安排当班期间的设备巡检、监盘，监督值班员巡检工作情况。4.7.11负责执行上级防汛调度操作指令，执行《防洪调度方案》、《防汛工作方案》、《泄水闸门运行规程》，履行防汛期间值班报告职责。 1.2、运维班员的安全生产工作基本职责 4.10.1工作中严格执行安全规程、调度规程、检修规程、运行规程及集团公司、电站各项安全生产规章制度，严格遵守现场各项规章制度。4.10.2积极参加电站、部门和班组的各项安全活动、业务培训，不断提高业务水平。运维班员要求达到机械电气全能，运行维护一体业务能力要求。4.10.3运行值班期间，接受运行值长的直接领导，参加现场运行值班；oncall值班期间接受oncall值长直接领导，参加现场设备巡检、设备操作；oncall值班期间有维护消缺工作任务时，接受专责工程师直接领导。 4.10.4会正确使用消防器材及安全工器具，会人工急救法，能正确处理本职工作范围内发生的事故和障碍。严格执行“两票三制”，杜绝人为误操作事故，杜绝习惯性违章。4.10.5做好值班监盘、设备巡检、倒闸操作、操作票工作票办理、运行报表抄报、技术统计报表填报等日常工作。4.10.6值班、巡检期间发现设备缺陷、设备异常，以及其他影响或可能影响安全生产的情况，应迅速处理和及时汇报，并做好记录。4.10.7在专责工程师的带领或安排下，从事设备维护消缺工作。工作中必须严格执行两票规定，杜绝无票工作，必须在安全措施落实到位的情况下，方能开始工作。 4.10.8对自己管辖的设备，应每天进行检查，发现缺陷及时处理，及时上报，能够正确执行安全措施，正确使用工器具、劳动保护和安全防护用品。4.10.9按要求参加年度安全工作会议、季度安全分析会、班组安全活动，对职责范围内的工作提出意见和建议。4.10.10检修、试验、维护消缺工作完毕后做到工完场清，并做好设备变更记录、消缺记录等档案资料收集整理工作。 2、必备的现场安全生产记录1、XX水电厂20XX年可靠性指标概述表2、收文登记表3、XX电站电量统计表4、XX电厂2018年设备缺陷记录表5、XX电站安全工器具管理台账6、XX电站操作票记录7、XX电站厂房（闸首）柴油发电机组运行记录8、XX电站工作票记录9、XX电站继电保护定值及保护交代记录10、XX电站接地线装拆记录11、XX电站设备定期切换记录12、XX电站设备管理台账13、XX电站设备检修记录14、XX电站设备停送电记录15、XX电站生产场所钥匙借用记录16、XX电站调度命令记录17、XX电站电气运行日志18、XX电站机械运行日志19、安全活动记录 3、常见危险点分析工作现场的危险点随时存在，且多数不可避免。危险点根据不同的生产和工作环境，以及时间和空间的变换，会有不同的变化。针对目前生产现场环境和设备情况，举例一些危险点进行分析。请各位工作中，根据所知所学，能够熟练辨析危险点、掌握恰当的应对措施，真正做到：不伤害自己、不伤害他人、不被他人伤害。 存在风险：身心状态不佳应对措施：执行操作、检修任务前，确认人员精神状态、健康状况是否良好，必要时适当调整人员休息、改善工作环境，不疲劳操作、不带病操作。熟悉你的身边一同工作的人，互相保护和监督，工作中保持良好的身心状态。运行当班期间必须保持良好的精神状态。 存在风险：走错间隔应对措施：操作前认真核对现场设备的双重编号、操作中认真履行监护复诵制度。检修、维护、消缺工作也要严防走错间隔。（建议13.8KV开关柜后门增加盘柜名称标识。）220KV设备、13.8KV开关柜、10.5KV开关柜、以及保护柜、控制柜等均存在风险点。 水轮机层防跌倒防铁钉穿刺发电机层防高空坠落 “五临边”：施工现场内无围护设施或围护设施高度低于0.8米的楼层周边、楼梯侧边、平台或阳台边、屋面周边和沟、坑、槽、深基础周边等危及人身安全的边沿的简称。五临边“必须设置1.0M以上的双层围栏或搭设安全网。具体安全控制要点如下:（1）深基础临边、楼梯口边、屋面周边、采光井周边、转料平台周边、阳台边、人行通道两侧边、卸料平台两侧边必须统一用两道钢管防护，并在钢管上涂红白标记。（2）绑钢筋边梁、柱用的临时架子外侧，必须架设两道防护栏杆。（3）井字架提升机和人货电梯卸料平台的侧边必须安装防护门。防护门必须是用钢筋焊接的开关门，不准使用弯曲钢筋作防护门。(4)临边作业时,必须设置安全警示标志.(5)临边作业外侧靠近街道时,除设防护拦杆,挡脚板,封挂安全立网外,立面还应采取荆笆等硬封闭措施,防止施工中落物伤人.在现场防护措施不足的情况下，我们的运维人员要有高度的自我保护意识。 安规规定：高压设备发生接地故障时，室内人员进入接地点4m以内，室外人员进入接地点8m以内，均应穿绝缘靴。接触设备的外壳和构架时，还应戴绝缘手套。巡视室内设备，应随手关门。设备不停电时，人员在现场应保持足够的安全距离；经批准允许单独巡视高压设备的人员巡视高压设备时，不准进行其他工作，不准移开或越过遮栏；雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不准靠近避雷针和避雷器。 左图为10KV母线室直流馈电屏（已带电）。存在隐患：柜门未关闭、柜内遗留施工杂物、无安全警示标识、预埋接地网未防腐油漆。右图为10KV变压器。危险点：其柜门打开后，即直接面对10KV、400V电压；严防小动物短路。右下图220KV系统的接地点，存在的安全隐患是接地焊接未防腐，巡检操作的危险点是行走时绊脚跌倒。 雨淋报警阀：不能随意试操作和改变阀门位置推拉管、控制环、导叶连杆拐臂、接力器锁定装置：机组运行时严禁倚靠、踩踏，并和设备的行程范围保持足够距离。 靠近旋转设备必须采取相应的安全防护措施；（发电机，电动机）进行排污、泄压等操作要遵守安全注意事项；（气系统排污、压力油罐泄压）不得碰撞、踩踏、晃动压力管道；（调速器高压油管）进入开关柜、人孔门内等空间工作时，防止工器具等遗留，防止手机、电筒、测量工作等物品跌落；积水积油地方防滑跌；防止挤伤、夹伤、砸伤等机械伤害等。 4、设备巡检和操作（讲解本页各张图片） 操动机构处贴上设备双重编号，能够有效防止操作中跑错间隔（然而现场还要双编标识不全）更清楚地认识和了解设备，才更有助于巡检和操作后的检查（举例介绍开关柜前门接线图上的设备） 培训学习期间可以任意进入设备内部，随意触摸、操作设备。设备带电后必须严格杜绝。设备备用状态下，视为带电。熟悉和掌握运行设备和未投运设备的物理空间界限和电气界限，在做好安全隔离措施的同时，心理要有安全防线。无工作票、操作票不得随意打开一次设备柜门、不得改变开关、刀闸、地刀位置。无操作票或操作指令，不得改变按钮、开关、保险、阀门位置。设备巡检按规定路线，不得进入施工区域。 介绍13.8KV开关柜操作和五防闭锁“五防”是指：防止误分合断路器、防止带负荷拉合隔离开关或车手触头、防止带接地线(接地刀)合断路器(隔离开关)、防止带电挂接地线(合接地刀)、防止误入带电间隔。 介绍以下内容：1、13.8KV柜门（电磁防误闭锁）。2、地刀的顺序操作（可以机械闭锁），地刀和隔离开关间的顺序操作（本厂13.8KV不能实现机械防误闭锁,220KV可实现电气防误闭锁），隔离开关电动操作和手动操作互相闭锁。3、电气防误闭锁。4、微机防误闭锁（微机闭锁和电气闭锁相结合）。5、开关柜高压带电指示（原理和作业）。了解厂内的五防闭锁工作原理，才能明白哪些是闭锁的，哪些防不住（举例和图解）机械闭锁隔离开关和地刀不能互相闭锁 五防闭锁只能算是防误闭锁的一部分内容，除电气设备防误闭锁外，还有机械设备防误闭锁。防误闭锁本身是为了防止工作人员发生误操作而采取的对设备操作流程、操作回路、操作位置等进行闭锁和提示，举例：操作流程：220KV线路转检修（插讲快速地刀的作用）操作回路：电气闭锁操作位置：机械闭锁机械防误闭锁：锁定销、加装挂锁、机械锁定机械设备防误闭锁：机组锁定装置、阀门操作手轮加锁 结合前面举例的危险点分析，设备巡检时的安全注意事项主要有：防止走错间隔防误碰运行（备用）设备防止高处坠落防止高空落物防脚下杂物、防跌倒防触电、防感应电伤害防设备转动部件、高压油等机械伤害防SF6气体泄漏导致窒息或中毒等要按照规定的巡检路线、频次、项目进行巡检。要针对设备的自动化程度和工况要求制定合理的巡检项目和频次，既避免检查不到位，也要防止流于形式和表面，浪费人员和精力。区分运行人员日常巡检、专责工程师定期检查、专项检查和上级监督检查在内容、深度和侧重点上的不同，合理把握检查项目深度。 巡检时采用的主要方法看、听、闻、测、摸（在不确定安全的情况下不能动手摸举例）。（举例）根据设备运行工况、交接班记录情况、可能存在的缺陷和隐患，重点检查和监测。比较分析。同比、环比。需要熟练掌握设备运行参数：温度、液位、位置、状态、功率、电流、电压、振动、摆度。 五、#1机组试运行 机组启动验收的依据水电工程验收包括阶段验收和竣工验收。阶段验收分为工程截流验收、蓄水验收和水轮发电机组启动验收。截流验收和蓄水验收前应进行建设征地移民安置专项验收。工程竣工验收在枢纽工程、建设征地移民安置、环境保护、水土保持、消防、劳动安全与工业卫生、工程决算和工程档案专项验收的基础上进行。国家能源局负责水电工程验收的监督管理工作。各级能源主管部门按规定权限负责和参与本行政区域内水电工程验收的管理、指导、协调和监督。工程蓄水验收、枢纽工程专项验收和工程竣工验收由省级人民政府能源主管部门负责，并委托有资质单位作为验收主持单位，组织验收委员会进行。省级人民政府能源主管部门也可直接作为验收主持单位组织验收。工程截流验收由项目法人会同工程所在地省级人民政府能源主管部门共同组织验收委员会进行；水轮发电机组启动验收由项目法人会同电网经营管理单位共同组织验收委员会进行，具体要求按相关规定执行。 自学《水轮发电机组启动试验规程》（DL/T507-2014）和《水轮发电机组运行规程》(DL/T751-2014)。自觉遵守值班工作纪律，保持良好的身心状态，满足当班工作要求。团结协作，服从工作安排。能够熟练掌握必需安全知识和技能、业务知识和技能，会巡检、会操作、会异常和事故处理、会运行工况分析。熟悉运行设备和施工设备间的安全隔离。对照《广西亚王水电股份有限公司“安康杯”评选活动实施细则》和执行中的各项管理制度开展工作。 #1水轮发电机组运行时日常巡检项目有哪些？#1主变压器正常运行时巡检项目有哪些？220KV避雷器日常巡检项目有哪些？巡视高压设备有哪些安全注意事项？工作许可人在完成施工作业现场的安全措施后，还应完成哪些工作手续？#1发电机定子线圈、定子铁芯、热风、冷风、上、下、水导瓦、推力瓦的超温报警值是多少？机组中压、低压气系统的正常工作气压是多少？冷却水压是多少？调速器额定油压、油泵启停值、事故低油压报警值是多少？顶车油压是多少？保护装置“PT断线”指示灯亮，可能是什么原因，如何处理？#1机组励磁装置发“低励限制”，可能是什么原因？有可能产生什么不良影响？怎么处理？10、监控系统上位机操作:“合上”#1发电机机端PT#12刀闸，合闸操作不成功，有哪些原因？11、运行中发电机空冷器进风超温报警，可能是什么原因？如何处理？12、接调度调令#1机组停机（并网发电运行状态转为停机备用状态），接令后发现低压气系统气压过低报警，并迅速失压，如何处理？制造厂推荐的#1机组停机制动转速是多少？13、机组备用状态下，全厂失电，如何处理？14、#1机组运行中振动值过大，可能是什么原因？可能产生什么危害？如何检查如理？15、220KV瓦村Ⅰ线由检修转运行操作。16、写出水轮机、发电机、主变压器、断路器型号和主要参数。17、画出主接线图，记得机组、变压器、断路器、隔离开关编号。18、你觉得要履行好本岗位职责，应从哪些方面做起？思考题（讲课时每道题略作讲解） 感谢聆听，请批评指正汇报人：黄宝水
