水电安装工程组织设计与施工方案.docx

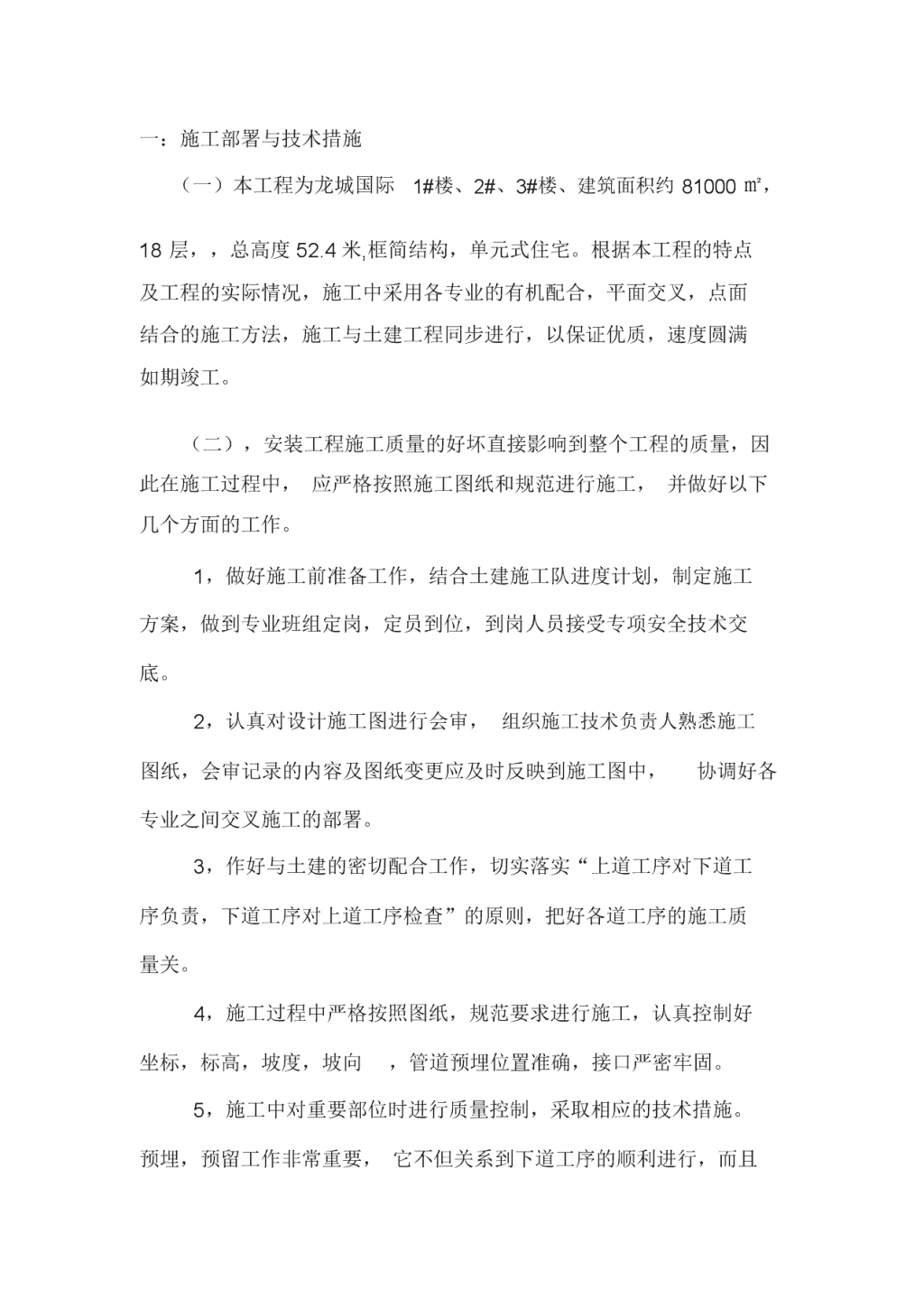

一：施工部署与技术措施（一）本工程为龙城国际1#楼、2#、3#楼、建筑面积约81000㎡，18层，，总高度52.4米,框简结构，单元式住宅。根据本工程的特点及工程的实际情况，施工中采用各专业的有机配合，平面交叉，点面结合的施工方法，施工与土建工程同步进行，以保证优质，速度圆满如期竣工。（二），安装工程施工质量的好坏直接影响到整个工程的质量，因此在施工过程中，应严格按照施工图纸和规范进行施工，并做好以下几个方面的工作。1，做好施工前准备工作，结合土建施工队进度计划，制定施工方案，做到专业班组定岗，定员到位，到岗人员接受专项安全技术交底。2，认真对设计施工图进行会审，组织施工技术负责人熟悉施工图纸，会审记录的内容及图纸变更应及时反映到施工图中，协调好各专业之间交叉施工的部署。3，作好与土建的密切配合工作，切实落实“上道工序对下道工序负责，下道工序对上道工序检查”的原则，把好各道工序的施工质量关。4，施工过程中严格按照图纸，规范要求进行施工，认真控制好坐标，标高，坡度，坡向，管道预埋位置准确，接口严密牢固。5，施工中对重要部位时进行质量控制，采取相应的技术措施。预埋，预留工作非常重要，它不但关系到下道工序的顺利进行，而且 对上部各个系统的工程质量具有重大的影响。二：施工技术关键及措施认真做好各项预埋，预留工作，认真的按国家规范进行施工。（一）建筑给水的安装（给水材质PP-R，）1，施工准备：施工安装应在粉刷完成后进行，进场材料应符合设计要求并有检验报告及合格证。2，主要机具：施工前备好所用机械，包括电锤，钢锯，切管钳，热熔机，手锤，卷尺，水平尺，压力泵，压力表等。3，操作工艺：严格按照工艺流程进行，安装准备→预制加工→立管安装→支管安装→管道试压→管道冲洗的程序进行施工。4，施工安装：认真熟悉图纸，做好专业的技术交底工作，并参看有关专业设备图和建筑图，对各种管道的坐标及标高是否交叉，排列是否合理，有问题及时与设计和有关人员研究解决。5,具体施工方法:(1):认真配合土建施工进度,做好预留洞的工作,洞口预留要绑扎固定牢固,位置要准确到位.(2):立管安装,粉刷结束后,应先装埋地进户部分,后做立管,立管要先吊垂线,再在墙上弹线,打卡,放套管.安装PP-R管,要清理管口,热熔处要划线,管线应平整垂直。（3）：压力试验，按照设计要求进行压力试验，经监理验收合格后，埋地管道上下铺沙，细土掩埋。6，执行规范：严格按照《GB50242-2002》的规范进行施工，管 卡，垂直度，套管安装，坡度，打压，灌水实验，冲洗均应符合设计与规范要求。(二）建筑排水的安装（排水材质U-PVC，）1，施工准备：施工安装应在粉刷完成后进行，进场材料应符合设计要求并有检验报告及合格证。2，主要机具：施工前备好所用机械，包括电锤，钢锯，手锤，卷尺，水平尺等。3，操作工艺：严格照工艺流程进行，安装准备→预制加工→立管安装→支管安装→管道灌水试验→管道通水通球试验的程序进行施工。4，施工安装：认真熟悉图纸，做好专业的技术交底工作，并参看有关专业设备图和建筑图，对各种管道的坐标及标高是否交叉，排列是否合理，有问题及时与设计和有关人员研究解决。5具体施工方法:(1):认真配合土建施工进度,做好预留洞的工作,洞口预留要绑扎固定牢固,位置要准确到位.(2):粉刷结束后,应先装埋地进户部分,完成后要支墩做灌水实验,经监理验收合格后,管道上下铺沙,细土掩埋。（3）立管安装，做立管要先吊垂线,打卡,安装U-PVC管,要清理管口,承插处要划线,以便观察承插深度是否到位。转角处应采用45度弯头及斜三通，每层设伸缩节，检查口按设计要求放置，距地1.0米。管线应平整垂直。 （4）支管安装，应先把洞口校正，垂线，支立管要粘接垂直。整体支管坡度为25‰，地漏应低于地坪0.5公分。（5）堵洞，先把洞口清理干净，用铁丝将模板吊牢固，洞口要分三次浇灌，第一次用灰浆水刷洗洞口，然后倒入砼，捣实。4小时后保养。第二次浇灌，先将洞口铁丝剪去，以防铁丝处漏水，洞口再刷灰浆，砼要加入膨胀水泥，捣实。4小时后保养。第三次浇灌，洞口再刷灰浆，砼要加入膨胀水泥，捣实。保养三天。6，执行规范：严格按照《GB50242-2002》的规范进行施工，管卡，垂直度，坡度，灌水实验，通2，主要机具：施工前备好所用机械，包括电锤，钢锯，切管钳，套丝机，管钳，砂轮锯，台钻，手砂轮，手电钻，电焊机，套丝板，台钳，手锤，卷尺，水平尺，压力泵，压力表等。3，操作工艺：严格按照工艺流程进行，安装准备→干管安装→支管安装→分水器安装→通水调试→管道防腐→管道保温的程序进行施工。4，施工安装：认真熟悉图纸，做好专业的技术交底工作，并参看有关专业设备图和建筑图，对各种管道的坐标及标高是否交叉，排列是否合理，有问题及时与设计和有关人员研究解决。5，执行规范：严格按照《GB50242-2002》的规范进行施工，管卡，立管垂直度，标高，套管安装，打压，冲洗，防腐，保温均应符合设计与规范要求。水，通球均应符合设计与规范要求。 （三）电气安装1，认真做好各部位的预留工作。暗配管时，一定要在底板筋扎好，二层筋未绑扎之前进行，尽量减少拐弯，并认真做好固定工作。2，管口必须封堵。箱，盒内管口用纸做成喇叭状封堵。3，根据设计要求配合土建预留设备的孔洞。4，每层管路敷设完成后，应做自检工作，及时通知监理和甲方有关人员进行验收，并签办隐蔽验收记录。打砼时，要派专人看管，以防损坏。5，穿线工作必须在抹灰完成后进行。6，导线穿管根数必须符合设计及规范要求，穿线前应先将管内杂物和积水清净，再穿线，导线在管内严禁有接头，管内穿线，应先支线，后干线。穿线时应严格注意分色，相线为黄色，绿色，红色，零线为淡兰色，保护线为双绿色。7，配电箱安装，箱体位置正确牢固，出墙面0.5毫米。压线端子压线不多于2根，接地线采用闭口鼻子，箱内线路整齐，无接头，无绞接。箱板紧贴墙面，无缝隙。各个回路要用标签标明8，开关插座安装，先将盒内清理干净，接线采用绕接搪锡，接地线无串接现象，面板要紧贴墙面，平整无缝隙。9，灯具安装，软线两端要盘扣挂锡，罗口灯头接线，相线要接在中间位置，座灯头要平整牢固。10，通电运行，公共部分运行24小时，分户运行8小时，保证运行时间内无故障。 11，各工序完成后应采取人员看护避免损坏。（四）防雷与接地安装1，接地装置采用圆钢，扁钢，角钢等，均应热镀锌处理后方可使用。防雷接地按设计要求及规范施工，保证电气导体连接的可靠性。2,屋面防雷网采用直径12圆钢,安装时，应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，支架采用-25*4镀锌扁钢,间距1.0米,卡接,转角处间距0.3-0.5米,转角弧度应大于20倍钢筋直径,所有突出屋面的金属构筑物应与防雷网焊成一体。防雷线焊接时，焊缝应饱满，焊接处应采用双面焊接,焊接长度应大于圆钢直径的6倍,并有足够的机械强度，并在焊缝处做好防腐处理。3，按照设计图纸要求进行接地电阻测试，达不到要求时,要进行补救措施，在基础预留出的备用接地极引出,用-40*4镀锌扁钢围建筑物一周作环形焊接成闭合网,重新测试,直至合格,并做好测试记录。三，质量保证措施1，认真组织各专业技术人员熟悉图纸，掌握有关施工规范和技术要求，进行全面的，系统的专业技术，质量保证和控制；各专业工长及施工技术负责人对工程施工方案进行自审，施工图纸与现场施工有无矛盾，根据有关技术资料对施工要求是否明确。2，进一步提高全员技术与思想品德，贯彻执行质量第一，用户至上的质量方针，加强施工质量检查，配有专业质量检查员。 3，严格按照操作规程进行施工，管道安装应做到先做室内后做室外，先地下后地上，先设备后配管，先立管后支管的原则。4做好与土建及各专业配合工作，把好各道工序的施工质量关，切实落实下道工序对上道工序检查的原则，认真解决各方面的细微通病，真正做到尽善尽美。5，加强原材料和设备的质量管理工作，坚持不合格不使用的原则，各种材料提前半月报与甲方，共同对产品质量严格把关。四，安全保证措施1，坚持安全第一，预防为主的方针，不断提高企业的安全技术管理水平，层层建立安全岗位责任制。施工前由专业安全员对工长，工长对班组长，班组长对工人进行安全技术交底，增强施工生产人员的安全意识。2，施工人员进入现场必须严格遵守各项规章制度，加强法制观念，离开施工现场应有请假制度。3严格遵守国家和企业的安全生产规程，不戴安全帽不得进入现场施工，高空作业必须系好安全带，安装使用的脚手架必须绑扎牢固。五，现场文明施工管理措施1，教育广大职工树立正确的人生观，培养具有高尚的社会主义情操和无私奉献的新一代安装工人，严格执行现场文明施工管理制度。2各类宣传标语，警示牌齐全到位。345
