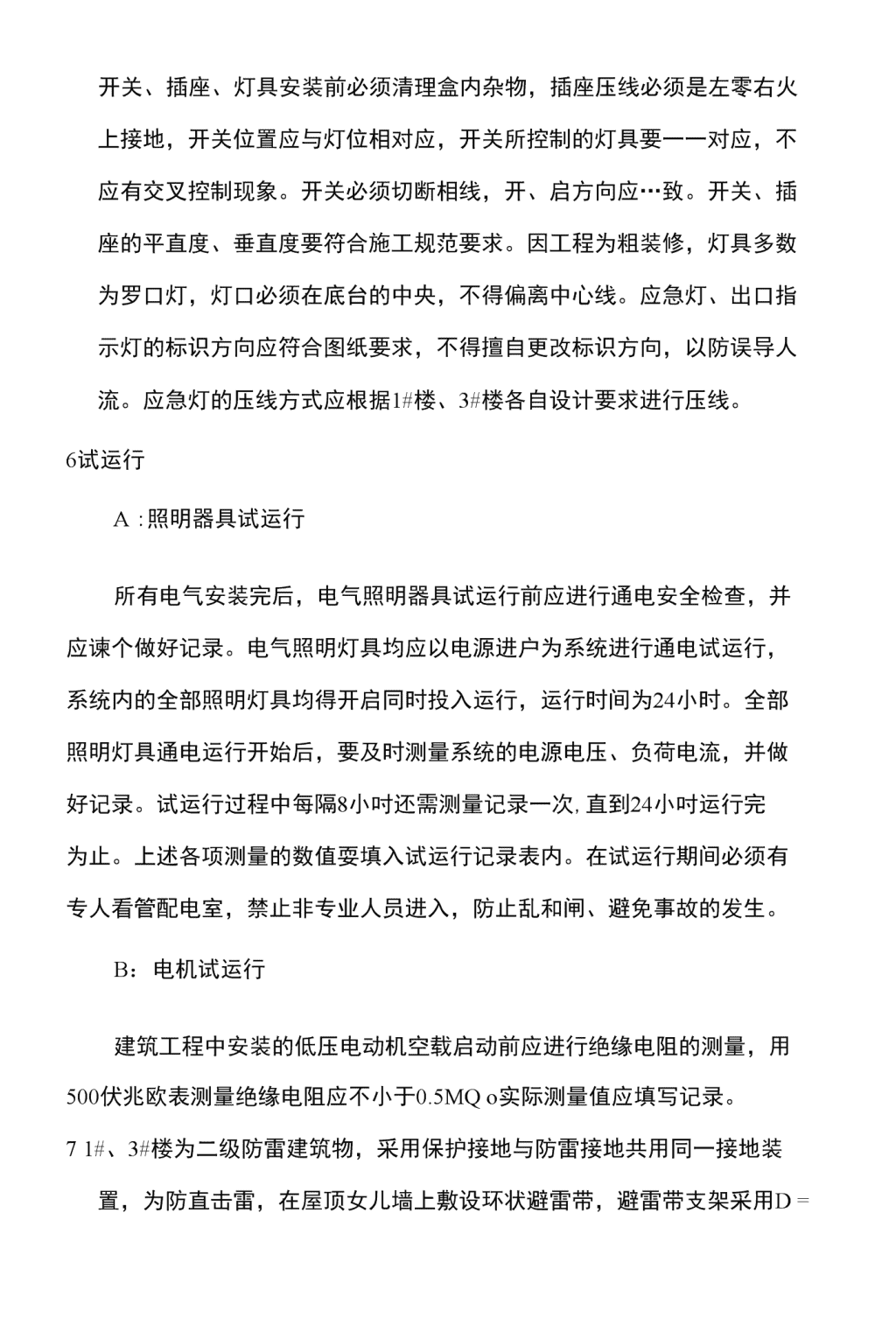

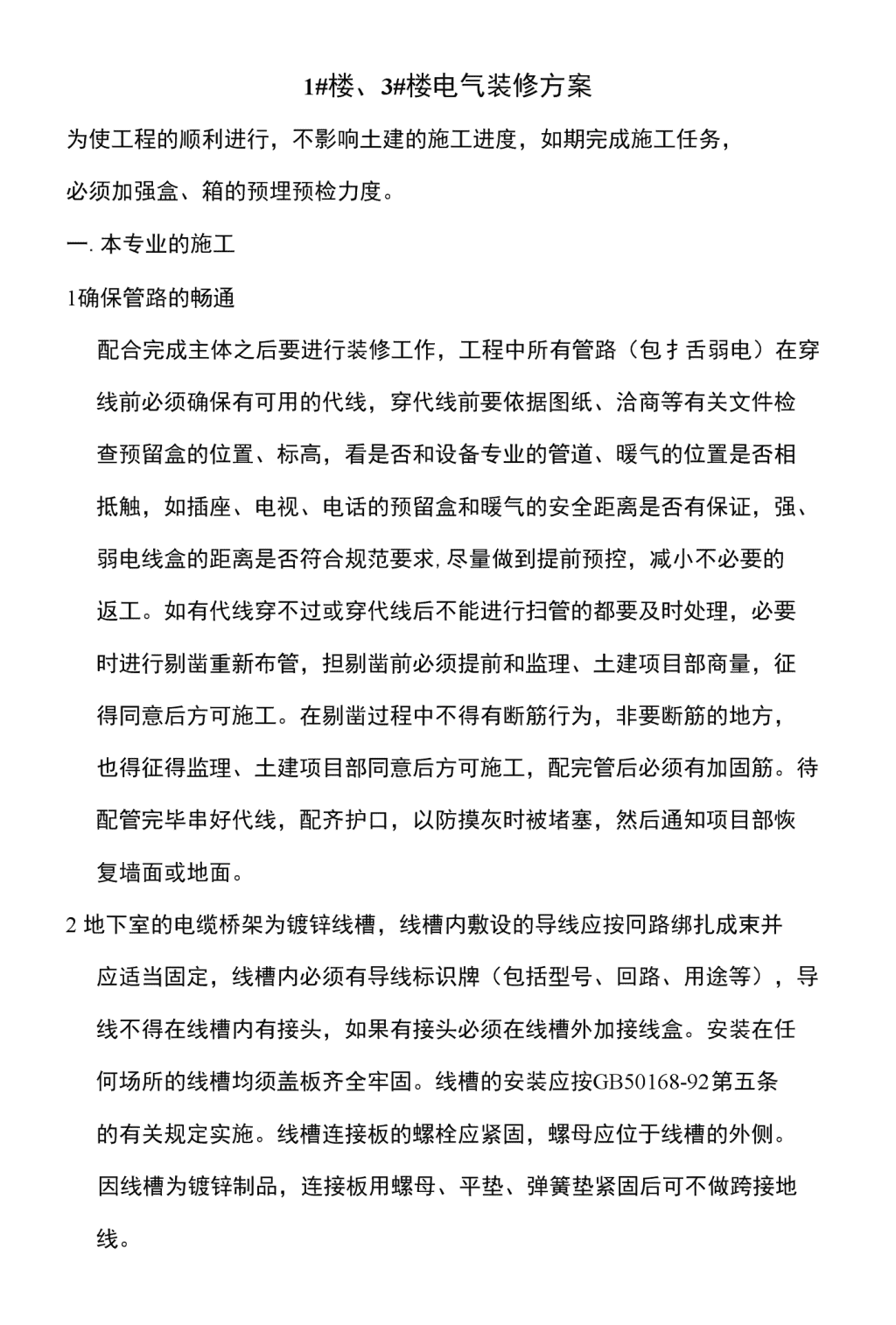

1#楼、3#楼电气装修方案为使工程的顺利进行，不影响土建的施工进度，如期完成施工任务，必须加强盒、箱的预埋预检力度。一.本专业的施工1确保管路的畅通配合完成主体之后要进行装修工作，工程中所有管路（包扌舌弱电）在穿线前必须确保有可用的代线，穿代线前要依据图纸、洽商等有关文件检查预留盒的位置、标高，看是否和设备专业的管道、暖气的位置是否相抵触，如插座、电视、电话的预留盒和暖气的安全距离是否有保证，强、弱电线盒的距离是否符合规范要求,尽量做到提前预控，减小不必要的返工。如有代线穿不过或穿代线后不能进行扫管的都要及时处理，必要时进行剔凿重新布管，担剔凿前必须提前和监理、土建项目部商量，征得同意后方可施工。在剔凿过程中不得有断筋行为，非要断筋的地方，也得征得监理、土建项目部同意后方可施工，配完管后必须有加固筋。待配管完毕串好代线，配齐护口，以防摸灰时被堵塞，然后通知项目部恢复墙面或地面。2地下室的电缆桥架为镀锌线槽，线槽内敷设的导线应按冋路绑扎成束并应适当固定，线槽内必须有导线标识牌（包括型号、回路、用途等），导线不得在线槽内有接头，如果有接头必须在线槽外加接线盒。安装在任何场所的线槽均须盖板齐全牢固。线槽的安装应按GB50168-92第五条的有关规定实施。线槽连接板的螺栓应紧固，螺母应位于线槽的外侧。因线槽为镀锌制品，连接板用螺母、平垫、弹簧垫紧固后可不做跨接地线。 3穿线针对建筑电气安装项目逐渐增多，管内穿线的工程量随之加大，为配合工程整体同步竣工，管内穿线可提前进行，但必须满足下列条件：A：混凝土结构工程必须经过结构验收和核定。B：砖混结构工程必须初装修完成以后。C：作好成品保护，箱、盒及导线不应破坏及被灰、浆污染。D：穿线后线管内不得有积水及潮气浸入，必须保证导线绝缘强度符合规范耍求。穿线前要详细审阅图纸，按设计要求的规格、型号进行核对后在穿线。为了保证安全和施工方便，线管管口至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色，L1为黄色，L2相为红色，L3为红色，N（中性线淡蓝色），PE（保护线）为绿/黄双色。不得有以小代大的现象发生。穿线前护口必须配齐（尤其是钢管），不耍用力过猛,以防损伤线皮。穿完线后，要进行绝缘摇测，并报给监理审查，如有摇测值达不到设计要求的，必须换线，不留隐患。在穿线过程中，一定要注意土建的成品保护，不准在墙上乱写乱划。4配电柜、配电箱的安装及压线根据供电局的要求：面对兀接箱、配电柜必须按左光右力的顺序排放，穿线时一定要注意甩线的预留长度。兀接箱、配电柜、配电箱的安装必须依据92DQ-3和其它的相关文件执行，做到压线准确、可靠，外观良好。接箱、配电柜、配电箱的平直度、垂直度及施TT艺必须符合《北京市施工工艺规程》第四册和其它相关文件的验收标准。5开关、插座、灯具的安装 开关、插座、灯具安装前必须清理盒内杂物，插座压线必须是左零右火上接地，开关位置应与灯位相对应，开关所控制的灯具要一一对应，不应有交叉控制现象。开关必须切断相线，开、启方向应…致。开关、插座的平直度、垂直度要符合施工规范要求。因工程为粗装修，灯具多数为罗口灯，灯口必须在底台的中央，不得偏离中心线。应急灯、出口指示灯的标识方向应符合图纸要求，不得擅自更改标识方向，以防误导人流。应急灯的压线方式应根据1#楼、3#楼各自设计要求进行压线。6试运行A:照明器具试运行所有电气安装完后，电气照明器具试运行前应进行通电安全检查，并应谏个做好记录。电气照明灯具均应以电源进户为系统进行通电试运行，系统内的全部照明灯具均得开启同时投入运行，运行时间为24小时。全部照明灯具通电运行开始后，要及时测量系统的电源电压、负荷电流，并做好记录。试运行过程中每隔8小吋还需测量记录一次,直到24小吋运行完为止。上述各项测量的数值耍填入试运行记录表内。在试运行期间必须有专人看管配电室，禁止非专业人员进入，防止乱和闸、避免事故的发生。B：电机试运行建筑工程中安装的低压电动机空载启动前应进行绝缘电阻的测量，用500伏兆欧表测量绝缘电阻应不小于0.5MQo实际测量值应填写记录。71#、3#楼为二级防雷建筑物，采用保护接地与防雷接地共用同一接地装置，为防直击雷，在屋顶女儿墙上敷设环状避雷带，避雷带支架采用D= 10mm镀锌圆钢，间距1.0米，转角处0.5米，沿女儿墙装设，避雷带采用D=10mm镀锌圆钢与避雷带支架焊接。引上线引岀屋面后和避雳带可靠焊接，屋面上所有金属构件及设备均应避雷带可靠焊接。为防侧击雷，距地30米以上所有金属门窗，栏杆等金属装饰物就近与上述均压环或引下线相焊接。经检测避雷测试点的值偏大，需在室外做水平接地他为40X4镀锌扁钢，埋深室外地萍下-1.0米，垂直接地他为©50的镀锌钢管(L=2500mm)o8与其它专业的配合电气专业在施工过程中，应与其它专业紧密配合，电气的设备标高应依土建专业的装修50线为准，一定成品保护。地下室为电气专业、设备专业最为集中的地方，尤其是线槽与管道的位置冲突的较多，安装前一定要详细审阅图纸，做到合理的安排各专业的位置，并尽量省工、省料。
