水电缴费技术方案.doc

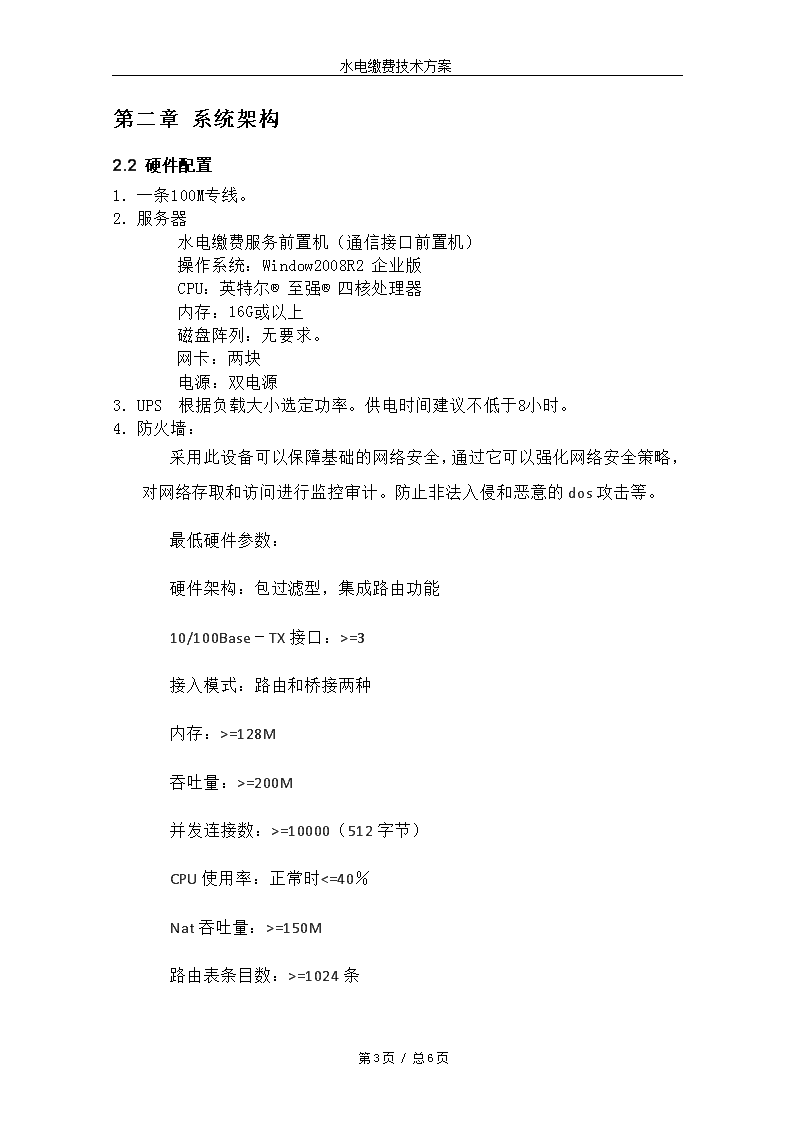

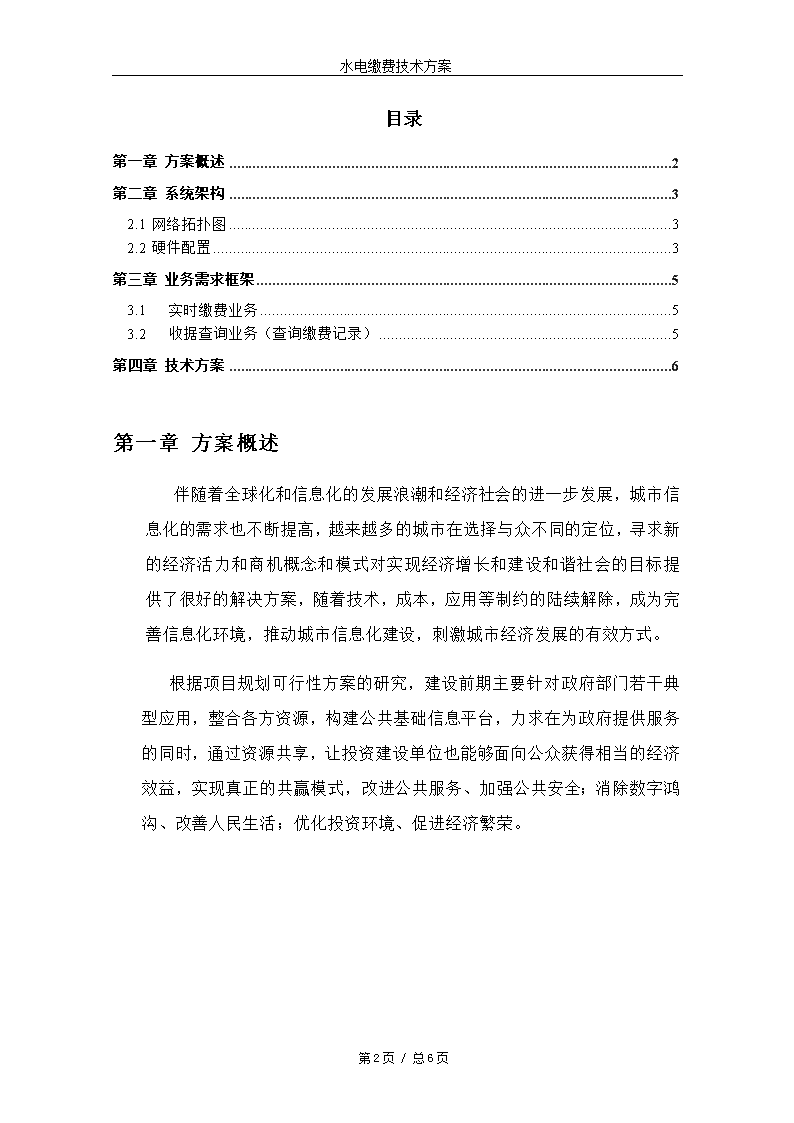

水电缴费技术方案水电缴费技术方案2014年03月第6页/总6页 水电缴费技术方案目录第一章方案概述2第二章系统架构32.1网络拓扑图32.2硬件配置3第三章业务需求框架53.1实时缴费业务53.2收据查询业务（查询缴费记录）5第四章技术方案6第一章方案概述伴随着全球化和信息化的发展浪潮和经济社会的进一步发展，城市信息化的需求也不断提高，越来越多的城市在选择与众不同的定位，寻求新的经济活力和商机概念和模式对实现经济增长和建设和谐社会的目标提供了很好的解决方案，随着技术，成本，应用等制约的陆续解除，成为完善信息化环境，推动城市信息化建设，刺激城市经济发展的有效方式。根据项目规划可行性方案的研究，建设前期主要针对政府部门若干典型应用，整合各方资源，构建公共基础信息平台，力求在为政府提供服务的同时，通过资源共享，让投资建设单位也能够面向公众获得相当的经济效益，实现真正的共赢模式，改进公共服务、加强公共安全；消除数字鸿沟、改善人民生活；优化投资环境、促进经济繁荣。第6页/总6页 水电缴费技术方案第二章系统架构2.2硬件配置1.一条100M专线。2.服务器水电缴费服务前置机（通信接口前置机）操作系统：Window2008R2企业版CPU：英特尔®至强®四核处理器内存：16G或以上磁盘阵列：无要求。网卡：两块电源：双电源3.UPS根据负载大小选定功率。供电时间建议不低于8小时。4.防火墙：采用此设备可以保障基础的网络安全，通过它可以强化网络安全策略，对网络存取和访问进行监控审计。防止非法入侵和恶意的dos攻击等。最低硬件参数：硬件架构：包过滤型，集成路由功能10/100Base－TX接口：>=3接入模式：路由和桥接两种内存：>=128M吞吐量：>=200M并发连接数：>=10000（512字节）CPU使用率：正常时<=40％Nat吞吐量：>=150M路由表条目数：>=1024条第6页/总6页 水电缴费技术方案访问策略数：>=1024条管理方式：WEB方式1.路由器：硬件参数（参考）固定端口：至少一个10/100Base－TXWan端口，至少3个10/100Base－TXLan端口工作环境：湿度10%～90%无凝结工作温度：0℃～40℃，标准电源功能参数：要求支持网络协议：NAT,PPPOE，静态路由，策略路由等安全方面：支持扩展、端口级ACL，可基于源接口/IP/MAC/用户/目的IP/协议/端口/时间段设置出、入站通信策略，防止ARP攻击，Wan口ping，TCPsync扫描，等常见网络攻击访问控制：支持IPMAC绑定，ACL访问控制策略(基于时间段/协议/端口)条，MAC地址过滤，提供web管理方式第三章业务需求框架1233.1实时缴费业务1、缴费平台提供的交费号向供电系统发出欠费查询请求，供电系统应答生成查询结果，APP把欠费查询结果告诉用户。查询结果包括用户的用电户名、用电地址、欠费情况、开户帐号等信息，以及供电的业务提示信息；2、对供电系统应答可收费的用户，缴费平台在经过用户确认可以收费后，向用户收取相应电费，同时该笔电费入供电公司电费专用帐户。3、银行系统入帐成功后将结果反馈给缴费平台，缴费平台第6页/总6页 水电缴费技术方案发送已收费记帐信息到供电系统，供电系统处理收费记帐信息，返回记帐处理结果给缴费平台系统。如果供电企业记帐成功，发送成功信息到缴费平台系统；如果供电企业记帐不成功，发送不成功信息到缴费平台系统，缴费平台向银行方发起帐务回退指令，并提示用户到供电大厅缴费；1.1收据查询业务（查询缴费记录）由缴费平台发起的收据查询业务。缴费平台端发送缴费号到供电企业，供电企业返回未打印的缴费记录给缴费平台系统。智慧遂宁系统成功打印后。返回打印结果是否成功给供电企业，供电企业根据缴费平台打印结果进行更新打印记录是否被打印并应答。第四章技术方案1234通过对接口建设内容的分析，可以得出接口子系统设计过程中将存在以下几个方面的要求：1、实时性由于应用系统无论从移动渠道或银行渠道发起缴费业务，都要求从接口对移动系统或银行系统进行实时地更新和查询，用户在App端缴费时更要求在几秒内得到答复。因此，接口实时性要求较高。2、完整性由于一笔交易的完成涉及移动和银行后台数据，因此必须保证数据的同步更新。3、相对独立性考虑到系统升级、维护的方便，我们对业务系统的修改不影响接口的正常运行。同时，支持对接口的动态扩展。4、安全性移动系统与银行系统的业务处理通过接口实现互联，各自的系统又是影响业务办理的生产系统，具有很高的重要性。必须具备安全性较高的解决方案保障系统的安全。同时，数据传输的安全性也要有保证。第6页/总6页 水电缴费技术方案为解决存在的问题，我们对数据对接进行了认真的可行性分析：1、技术可行性接口子系统在技术上支撑系统功能，完善技术整体架构。为提高系统的可用性、安全性和可靠性起着至关重要的作用。通过对业务需求的分析，接口子系统对主要关键技术的需求分析如下：1)、通信协议接口基于TCP/IP通信协议的Socket传输。具体的数据交换格式由供电企业与遂宁移动进行协商规范，并出具《电费业务数据接口协议》。2)、传输数据系统要求接口能提供可靠的数据传输机制，保障在网络出现异常时进行自动恢复连接；并具有网络带宽流量控制、断点续传、多线程处理机制等技术。3)、交易事务系统之间进行数据通讯时，具有传输数据事务的完整性控制技术。能保障数据交易的原子性、一致性、隔离性和永久性。4)、数据加密用户数据在发送前可以指定系统对数据进行加密技术的处理，确保传输数据的安全性。5)、负载均衡通过对业务需求的分析，可以看出系统传输的数据量不大，要求支持大并发的数据量同时操作。接口要求能在事务管理模块层次上进行事务分布与转移的功能，允许用户把相同的请求按一定的比例分配传输，从而实现负载均衡。同时，为适应应用系统的可扩展性要求，允许以静态配置或负载均衡的方式将不同的事务请求发送到多个物理节点上，这样就可以增加系统扩展的灵活性，也可以使得系统的传输压力均匀的分布在整个系统上，增加系统传输的稳定性。第6页/总6页
