天府软件园水电安装节能施工方案.doc

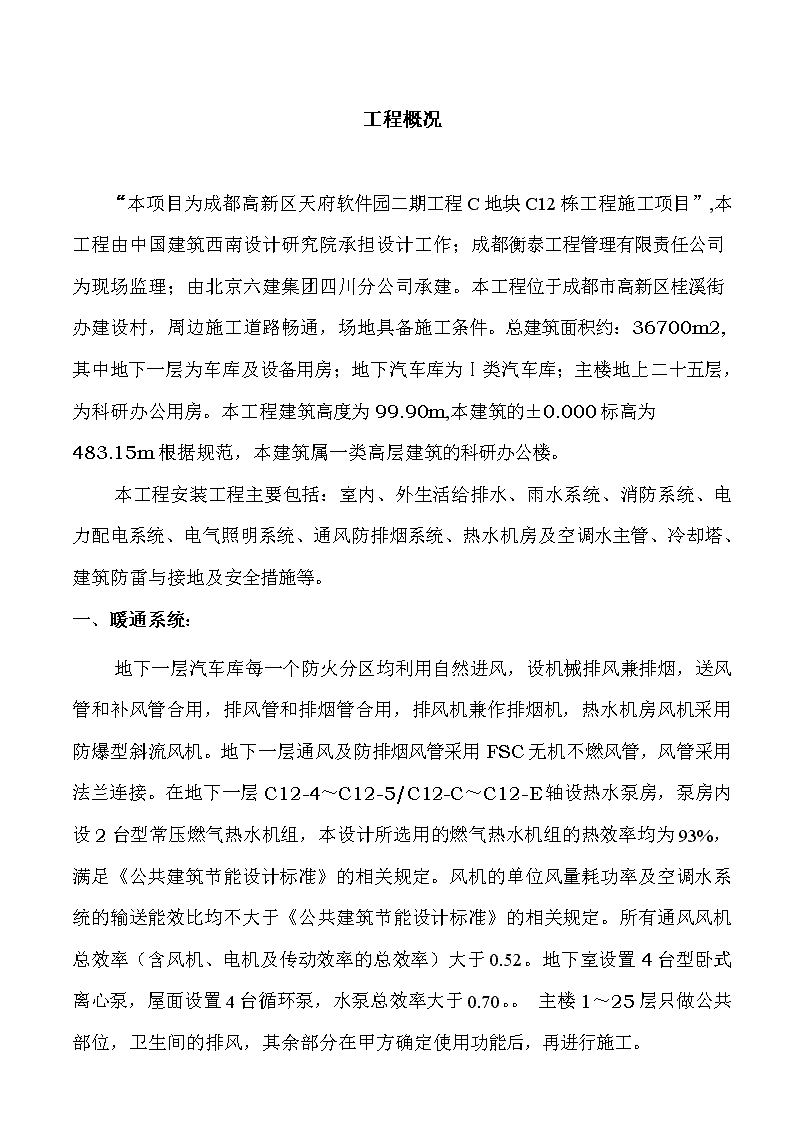

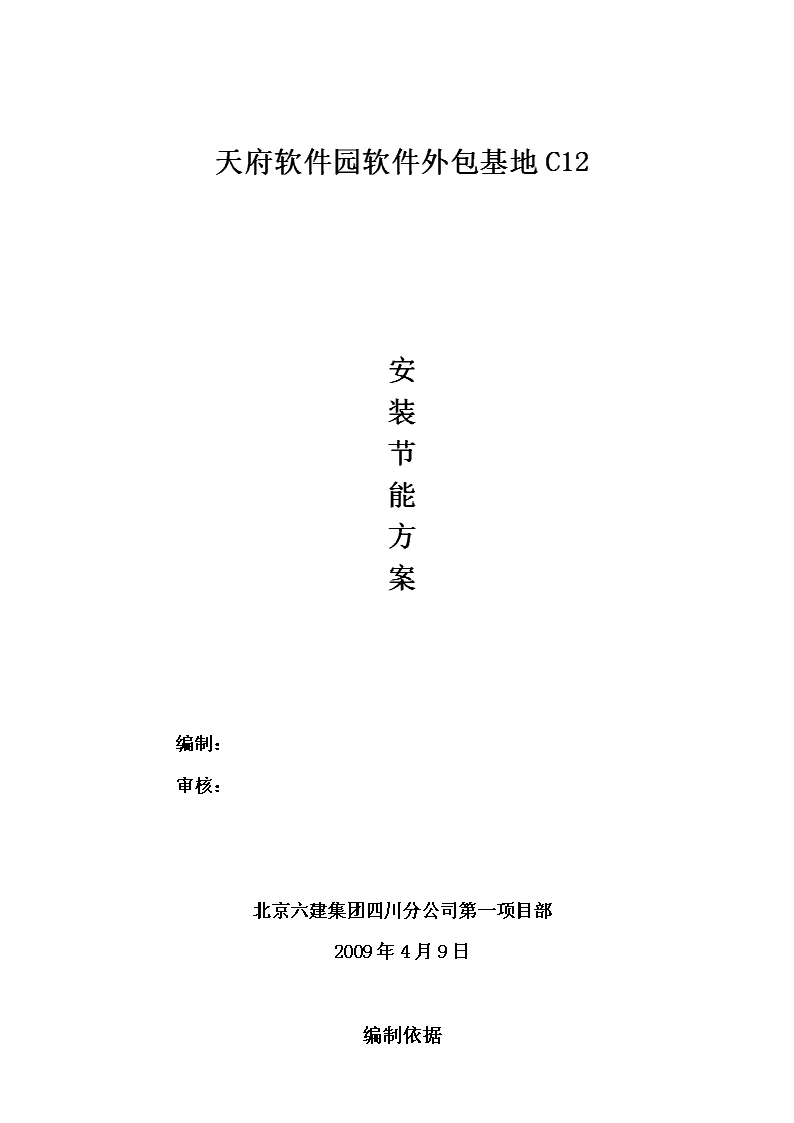

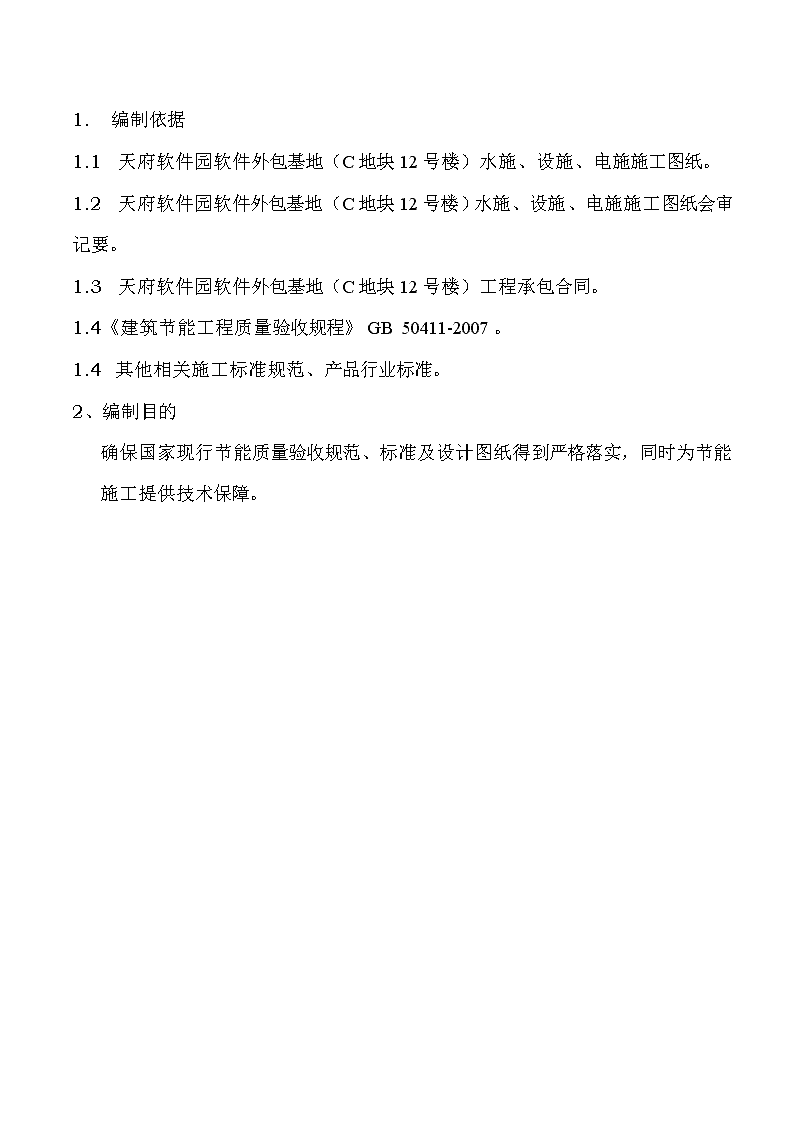

天府软件园软件外包基地C12安装节能方案编制：审核：北京六建集团四川分公司第一项目部2009年4月9日编制依据 1.编制依据1.1天府软件园软件外包基地（C地块12号楼）水施、设施、电施施工图纸。1.2天府软件园软件外包基地（C地块12号楼）水施、设施、电施施工图纸会审记要。1.3天府软件园软件外包基地（C地块12号楼）工程承包合同。1.4《建筑节能工程质量验收规程》GB50411-2007。1.4其他相关施工标准规范、产品行业标准。2、编制目的确保国家现行节能质量验收规范、标准及设计图纸得到严格落实，同时为节能施工提供技术保障。 工程概况“本项目为成都高新区天府软件园二期工程C地块C12栋工程施工项目”,本工程由中国建筑西南设计研究院承担设计工作；成都衡泰工程管理有限责任公司为现场监理；由北京六建集团四川分公司承建。本工程位于成都市高新区桂溪街办建设村，周边施工道路畅通，场地具备施工条件。总建筑面积约：36700m2,其中地下一层为车库及设备用房；地下汽车库为Ⅰ类汽车库；主楼地上二十五层，为科研办公用房。本工程建筑高度为99.90m,本建筑的±0.000标高为483.15m根据规范，本建筑属一类高层建筑的科研办公楼。本工程安装工程主要包括：室内、外生活给排水、雨水系统、消防系统、电力配电系统、电气照明系统、通风防排烟系统、热水机房及空调水主管、冷却塔、建筑防雷与接地及安全措施等。一、暖通系统：地下一层汽车库每一个防火分区均利用自然进风，设机械排风兼排烟，送风管和补风管合用，排风管和排烟管合用，排风机兼作排烟机，热水机房风机采用防爆型斜流风机。地下一层通风及防排烟风管采用FSC无机不燃风管，风管采用法兰连接。在地下一层C12-4～C12-5/C12-C～C12-E轴设热水泵房，泵房内设2台型常压燃气热水机组，本设计所选用的燃气热水机组的热效率均为93%，满足《公共建筑节能设计标准》的相关规定。风机的单位风量耗功率及空调水系统的输送能效比均不大于《公共建筑节能设计标准》的相关规定。所有通风风机总效率（含风机、电机及传动效率的总效率）大于0.52。地下室设置4台型卧式离心泵，屋面设置4台循环泵，水泵总效率大于0.70。。主楼1～25层只做公共部位，卫生间的排风，其余部分在甲方确定使用功能后，再进行施工。 二、电气系统：本工程由12号楼地下层C12ES变电所引来多路标220/380V电源，分别供给本楼的一般照明、应急照明、空调、一般电力、消防电力等负荷用电。消防负荷的备用回路由变电所应急母线段引接。本工程采用放射式与树杆式相接合的供电方式。科研办公用房按每层设计量表计量。电梯、冷却塔风机等采用放射式供电；新风机组、水源热泵机组等设备采用树杆式供电；对重要设备如：消防用电设备等采用双回路专用电缆供电，在最末一级配电箱处设双电源末端互投。小于30KW的电动机采用直接启动；30KW以上电动机采用软启动装置降压启动。设备房等采用T8三基色荧光灯光源；楼梯间采用紧凑型电子节能灯光源。开关采用声光控节能延时开关。选用铜芯电力电缆及导线，低能耗配电变压器。采用高效节能光源，荧光灯采用节能电感镇流器或电子镇流器。楼梯间照明采用节能延时开关控制，实现用电的节能控制。施工方法及技术措施通风、空调水工程1材料及设备1.1通风空调系统节能工程所使用的设备，管道，阀门绝热材料等产品进场时，要严格按照设计的技术性能参数进行核查。并请监理检查确认，形成相应的验收资料。1.1.2所有风机的风量，风压，功率等要符合设计的要求。1.1.2燃气热水机组的单台制热量，水压降，供、回水温度，热效率等要符合设计的要求。1.1.3单台板式换热器换热量，单台开式冷却塔额定处理能力，塔体扬程， 风机功率等要符合设计的要求。1.1.4系统用卧式离心泵，一次水泵（立式泵）的流量，扬程，电机功率等等要符合设计的要求。1.1.4成品风管的技术性能及参数符合下表的要求：FSC无机不燃风管规格(mm)风管直径D或风管边长b(mm)b壁厚(mm)D(b)≤3002.5～3.5300＜D(b)≤5003.5～4.5500＜D(b)≤10004.5～5.51000＜D(b)≤15005.5～6.51500＜D(b)≤20006.5～7.5D(b)＞20007.5～8.51.1.2风机的风量，风压，功率及其单位风量耗功率必须全部符合设计的要求1.1.3对空调系统用的自动阀门及仪表等的技术性能及参数，要与供货方所提供的技术资料和性能检测报告等质量证明文件与进场的实物进行认真的核对，对部分阀门要求进行压力试验，并要求试验压力符合设计要求。并请监理工程师到现场检查确认，形成相应的验收资料。1.1.4对绝热材料的导热系数，密度，吸水率的检查实行现场抽样并送有资质的检验机构进行检验，要求检验报告符合设计的要求。2通风系统2.2施工准备工作2.2.1施工管理人员做好图纸会审并作好会审记录，图纸中出现的问题由施工员与设计协商解决，及时办理洽商。2.2.2技术负责人、施工员负责编制分部工程施工方案和分项工程技术交底，由本专业人员与土建人员配合进行预留预埋工作。2.3风管加工预制及安装 2.3.1材质要求:所使用的板材、型钢等主要材料应具有出厂材质证明，采用的各种物料，包括风管道及各种附件必须满足消防局的有关规定。排烟及排风风管均采用FSC无机不燃风管。本工程FSC无机不燃风管采用指定厂家制作，现场安装的方式。2.3.3风管制作应严格按照系统图、大样图的要求，并有施工员书面的技术质量及施工工艺交底；风管的规格、尺寸必须符合设计要求，风管法兰孔距应符合设计要求和施工规范的规定2.3.4烟道风管采用4mm的钢板卷制焊接而成，所有焊缝应符合设计要求和施工规范的规定，焊接应牢固。所有弯头的制作符合图集规定。2.3.5土建风道应内壁光滑、严密不漏风，在穿过楼板、顶棚和墙壁处，风道应连续。砖砌风道内壁抹2.5cm水泥砂浆，最薄处10mm。未达到上述要求时，不得安装与其连接的风管构件。2.4风管及部件安装2.4.1各种安装材料和阀部件等应具有出厂合格证明书或质量鉴定文件及产品清单。2.4.2法兰接口的垫料：空调系统及送、排风系统采用厚度为3mm的8501密封胶条密封，垫料与法兰齐平，不得凸入管内。2.4.3风机与风管之间一般采用柔性接头，以减少震动的传递。柔性接头长度符合国标图集要求。2.4.4风管与配件可拆卸的接口及调节机构等，不得装设在墙或楼板内。2.4.5安装调节阀等调节配件时，必须注意将操作手柄设置在便于操作的部位。2.4.7防火阀、排烟阀的安装位置须与设计图纸相符，气流方向应与阀体上标志的箭头一致。2.4.8风管的部件，及风管与土建风道的连接处应严密，牢固。 2.4.9需要绝热的风管与金属支架的处要采取防热桥的措施。具体的做法是在烟道风管穿过楼板时放置套管，套管的外径为600mm，套管下沿与顶板平，套管上沿出地面100mm,以保证烟道穿过楼层时的保温不间断，并让支架距烟道的距离保持100mm，以保证保温的厚度。烟道与固定支架之间垫10mm的木垫，以防止热桥的发生。2.5空调管道设备及附件2.5.1所有的管道的走向，坡度，管径等符合设计及规范要求。2.5.1固定在建筑结构上的管道支、吊架，不得影响结构的安全。管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，并不得将套管作为管道支撑。2.5.2阀门、集气罐、自动排气装置、除污器(水过滤器)等管道部件的安装应符合设计要求，并应符合下列规定:2.5.2.1阀门安装的位置、进出口方向应正确，并便于操作；连接应牢固紧密，启闭灵活；成排阀门的排列应整齐美观，在同一平面上的允许偏差为3mm.2.5.2.2所有变流量及定流量阀的安装位置，方向等应与图纸要求一致。电动、自控阀门在安装前应进行单体的调试，包括开启、关闭等动作试验。2.5.2.3冷冻水和冷却水的除污器(水过滤器)应安装在进机组前的管道上，方向正确且便于清污；与管道连接牢固、严密，其安装位置应便于滤网的拆装和清洗。2.5.3水泵及附属设备的安装应符合下列规定:2.5.4冷却塔安装应符合下列规定:2.5.4.1冷却塔的出水口及喷嘴的方向和位置应正确，积水盘应严密无渗漏；分水器布水均匀。带转动布水器的冷却塔，其转动部分应灵活，喷水出口按设计或产品要求，方向应一致。2.5.4.2冷却塔风机叶片端部与塔体四周的径向间隙应均匀。对于可调整角度的叶 片，角度应一致。2.6风管及管道的保温2.6.1材质要求:所使用的铝镁复合保温材料，难燃B1级闭孔橡塑发泡保温材料（λ=0.036W/m.K）主要材料应具有出厂材质证明，及相关检验检测报告。并对其难燃性进行检查，合格后方可使用。2.6.2烟道及管道的保温要在风管进行了严密性试验后，水管进行了打压试验后，并经质检员和监理检验合格后进行。2.6.3管道保温前要刷漆前被刷表面应无污垢、油迹、水迹、锈斑、焊渣、毛刺。进行清理后刷红丹防锈漆二遍。2.6.4难燃B1级闭孔橡塑发泡保温材料所使用的粘结剂的性能应符合使用温度和环境卫生的要求，并与绝热材料相匹配；2.6.5粘结剂宜均匀地涂在风管、部件或设备的外表面上，以保证绝热材料与风管、部件及设备表面应紧密贴合，无空隙；2.6.6橡塑发泡保温材料拼接缝隙，不应大于2mm，并用粘结材料勾缝填满；纵缝应错开，外层的水平接缝应设在侧下方。2.6.7进行铝镁复合保温材料施工时铝镁复合保温材料与管道应紧密贴合，无裂缝，空隙等缺陷。外表的成型要求整美观，并保证其厚度的要求。地下室管道橡塑发泡保温厚度为32mm。出屋面部分管道保温厚度为50mm。2.6.8在烟道穿过楼板处，要将铝镁复合保温材料把套管内充分的填实，以保证保温的不间断。2.6.9管道出屋面室外部分在保温层外作不锈钢保护壳，烟道出屋面室外部分在保温层外作不锈钢保护壳，并加设圆形风帽。2.7空调系统测试及检查 2.7.1系统联合试运转中，设备及主要部件的联动必须符合设计要求，动作协调、正确，无异常现象。试运转及调试检测项目的允许偏差或规定值应符合下表：序号检测项目允许偏差或规定值1室内温度冬季不得低于设计计算温度2℃，且不应高于1℃；夏季不得高于设计计算温度2℃，且不应低于1℃；2供热系统系统室外管网的水力平衡度0.9-1.23供热系统的补水率≤0.5%4室外管网的热输送效率≥0.92%5空调机组的水流量≤20%6空调系统冷热水，冷却水总流量≤10%2.7.2水泵，通风机、风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定。在额定转速下连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承不得超过80℃。2.7.3电控防火、防排烟风阀(口)的手动、电动操作应灵活、可靠，信号输出正确。2.7.4消声器等风口安装方向正确，外表面应平整无损坏。2.7.5风管的严密性及漏风量应符合设计要求，系统总风量调试结果与设计风量的偏差不应大于10%。2.7.6空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%。2.7.7防排烟系统联合试运行与调试的结果(风量及正压)，必须符合设计与消防的规定。2.7.8风机、空调机组、风冷热泵等设备运行时，产生的噪声不允许超过产品性能说明书的规定值。2.7.9系统经过平衡调整，各风口或吸风罩的风量与设计风量的允许偏差不应大于15%。2.7.10制冷及水管系统的管道、阀门及仪表安装位置正确，系统无渗漏。 电气工程1.材质选用1.1电气系统节能工程所使用的灯具，电缆，等材料产品进场时，要严格按照设计的技术性能参数进行核查。并请监理检查确认，形成相应的验收资料。1.2灯具有随带技术文件符合设计的要求，且灯具涂层完整，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志。1.3对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。灯具的绝缘电阻值不小于2MΩ，内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2。1.4荧光灯具的效率不应低于下表的规定：灯具出光口形式开敞式保护罩（玻璃或塑料）格栅透明磨沙，棱镜荧光灯具75％65％65％60％1.5管型荧光灯镇流器能效限定值应符合下表的规定：标称功率（W）18202230323640镇流器能效因数（BEF）电感型3.1542.9522.7702.2322.1462.0301.992电子型4.7784.3703.9982.8702.6782.4022.2701.6电线，电缆包装完好，抽检的电线，电缆绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐火、阻燃的电线、电缆外护层有明显标识和制造厂标。1.7电线及电缆导体最大的电阻值应符合下表的规定：标称截面（mm2）20℃时导体最大电阻(Ω/km)圆铜导体（不镀金属）0.536.00.7524.51.018.11.512.1 2.57.4144.6163.08101.83161.15250.727350.524500.387700.286950.1931200.1531500.1241850.09912400.07541.8电缆现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；常用的BV型绝缘电线的绝缘层厚度不小有关规定。进场时进行抽样送检，验收时核查检验报告，同厂家的规格总数的10%，且不少于2个规格。2.灯具的安装2.1建筑物的照明灯具随地点不同、用途不同，对照明器具的选用也不同，，在施工前技术人员、施工人员应根据设计图纸的要求对所施工部位的灯具数量、规格、型号进行核对。灯具有无外伤、变形。2.2灯具组装完毕均应进行绝缘测试，绝缘电阻不小于2MΩ,方为合格。2.3需要接地的灯具、插座、开关的金属外壳应接在接地螺栓上，螺口灯具、相线应接在螺口的中心触点，日光灯的相线接在镇流器上，多股软铜线的端头需盘圈搪锡，开关切断相线，灯箱内的导线不得靠近光源。3.电线及电缆的敷设3.2电缆安装要求：3.2.1施工前应对电缆进行详细检查，规格型号截面是否符合设计、图纸要求，外观有无弯曲变形及损坏现象。 3.2.2敷设前应对电缆进行绝缘摇测检查，并做好记录。低压电缆用1KV摇表摇测线间及对地的绝缘电阻，阻值应不低于10MΩ。3.2.3选择导线应根据设计图要求正确选择，穿线前应对所穿导线的规格、型号与施工图进行再一次的核对，确认无误方可穿线。4.检查及调试4.1线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。不符合规定时应立即纠正，检查无误后再进行绝缘摇测。4.2绝缘摇测：线路的绝缘摇测一般选用1000V兆欧表。消防线路，照明线路的绝缘电阻值不小于0.5MΩ；动力线路的绝缘电阻值不小于1MΩ。4.3不能带着消防设备进行摇测。摇动速度应保持在120r/min左右，读数时应采用1分钟后的读数为宜。4.4工程安装完成后应对低压系统进行调试，调试合格后对低压电源质量进行检测。其中三相供电电压的允许偏差为标准系统电压的±7%。三相电压的不平衡的允许值为2%，短时不得超过4%。4.5公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间应为8h。所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。使用三相功率计检测各项负载电流，电压和功率，并应符合设计和规范要求。4.6在通电试运行中应测试并记录系统的照度及功率密度值，其中照度值不小于设计值得90%，功率密度值符合有关规定。5.监测及控制 5.1监测及控制的设备:空调系统的传感器，阀门，流量仪表，温控器等。电气系统主要包括变频器的安装，电源回路和控制回路及控制效果等。5.2对传感器的安装应符合《自动化仪表工程施工及验收规范》的有关规定。阀门的型号和参数应符合设计要求，其安装位置，流体方向等应符合产品的要求。5.3流量仪表的的型号和参数应符合设计要求，仪表前后的直管段的长度等应符合产品的要求。温度传感器的安装位置及插入的深度应符合产品的要求。5.4通风空调的控制系统的控制功能及故障报警功能并应满足联动的要求。5.5楼梯间的声光控节能延时开关控制，确保人走灯灭。地下室的照明实行集中控制。
