水电基础知识培训(二)ppt课件.ppt

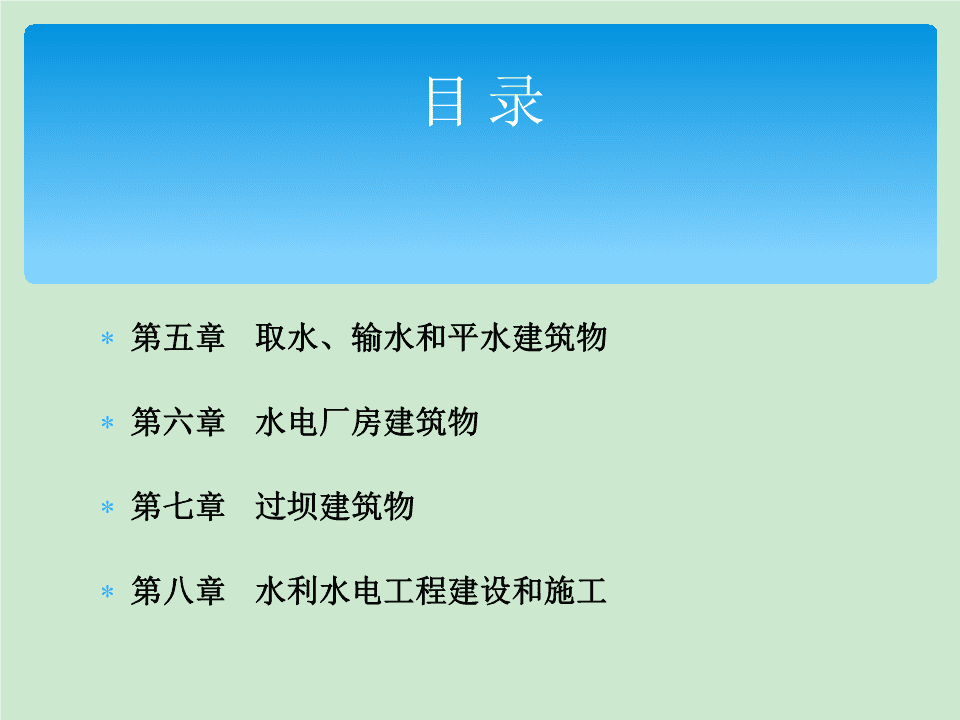

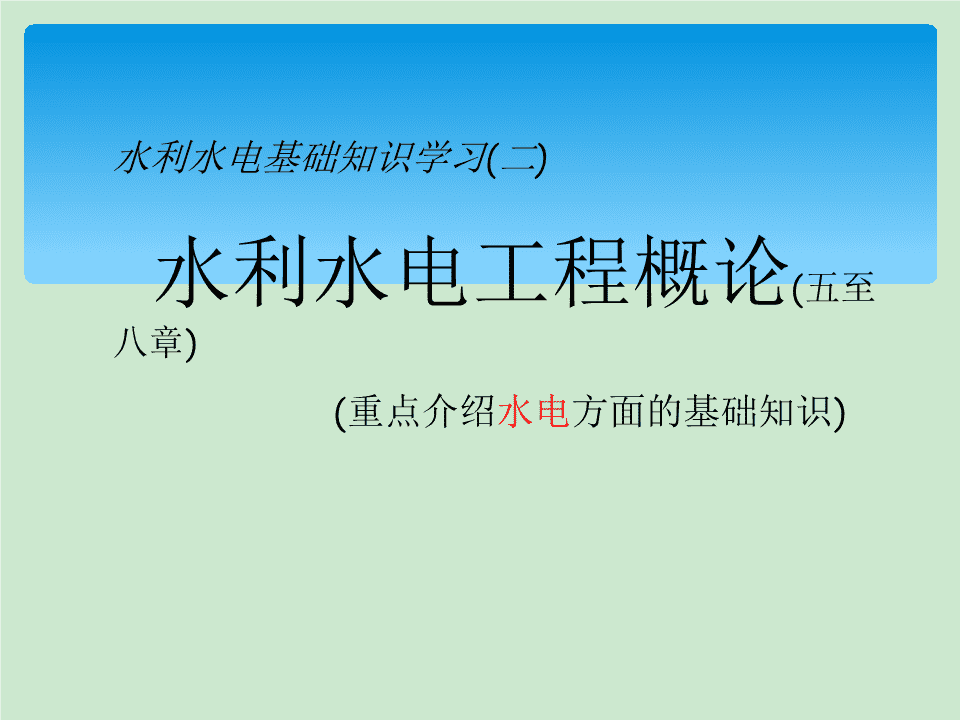

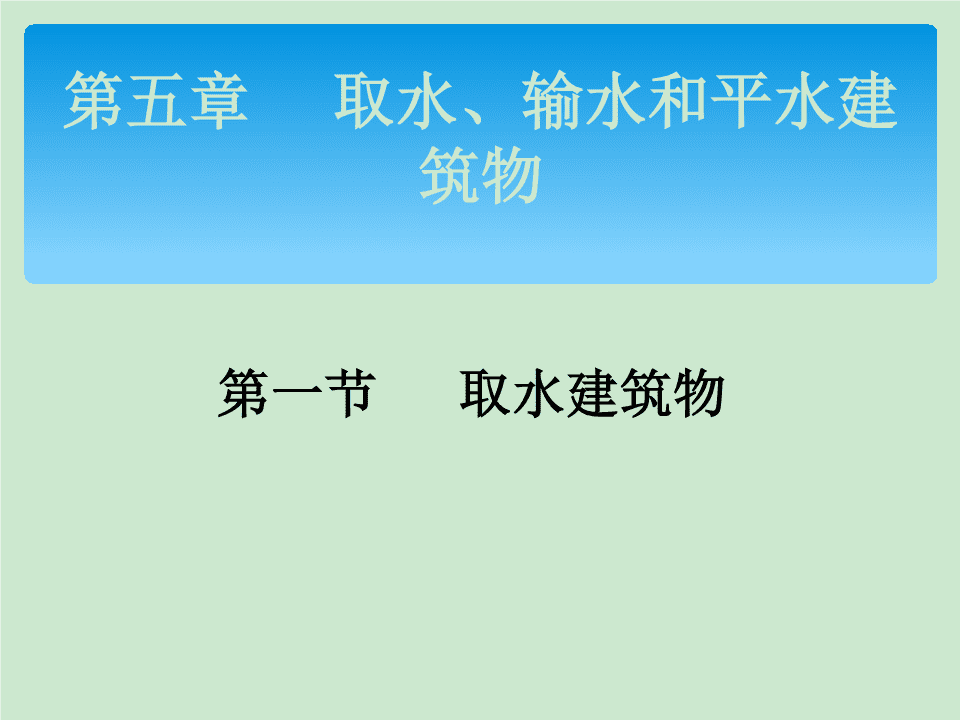

当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。水利水电基础知识学习(二)水利水电工程概论(五至八章)(重点介绍水电方面的基础知识) 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。目录第五章取水、输水和平水建筑物第六章水电厂房建筑物第七章过坝建筑物第八章水利水电工程建设和施工 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第五章取水、输水和平水建筑物第一节取水建筑物 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。取水建筑物又称取水口或进水建筑物。取水建筑物建于河岸或者水岸一岸，用于引取符合要求的发电、生活用水。水电站的进水建筑物有取水闸、进水塔、坝式进水口等形式。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。一、无坝取水我国四川灌县都江堰工程就是典型的无坝取水工程，该工程为李冰父子筹建于2000多年前，现在仍在发挥巨大作用，其灌溉面积已扩大近千万亩。----利用”宝瓶口”进行洪枯期”三七分流”原理….”因势利导”..由于无坝取水受天然河道的影响很大，在水力发电工程中使用较少。永乐水电站，位于四川省乐山市金口河区的大渡河干流上。水电站采用无坝取水、引水隧道全场5200m，设计水头26.1m，装机容量58MW，多年平均年发电量4.124亿KW。2003年建成投产。不可取,浪费资源!乡城的硕曲河电站也类似如此… 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、有坝取水1、无压进水口2、有压进水口 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第二节输水建筑物 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。输水建筑物又称引水建筑物，用以将水从一处输引到另一处的建筑物。分为无压（渠道）和有压（隧洞、压力水管）两种。一、动力渠道：在引水式水电站中，用于引水发电的渠道,如中咱水电站。二、隧洞：引水渠道通过山体时采用无压隧洞，其要求与动力渠道相同,如关州电站。三、压力管道(几乎所有电站都有..) 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第三节平水建筑物 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。水电站的平水建筑物是引水系统中特殊的建筑物，其作用是平稳引水系统水流，保证发电机稳定工作和管道安全。常用的平水建筑物有压力前池和调压室、调压井。一、压力前池压力前池位于引水式水电站动力渠道的末端，是无压输水渠道和压力钢管之间的连接建筑物。前池在发电输水系统中能起到调节流量、平稳水位的作用，也称为调节池。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、调压室（一）水击现象在有压输水系统中，当电力负荷瞬时变化时，压力隧洞（水管）中出现压力迅速波动，并沿管道传递，这种现象称为水击现象。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（二）调压室的工作原理调压室截断水击波的传播通道，利用扩大的断面和自由水面反射水击波，使压力隧洞大大地降低水击压力，改善机组的运行条件。在正常工作情况下，引水隧洞有一定的水头损失，调压室水位与该点引水隧洞压力相同。当水电站增加负荷时，水轮机流量增加，调压室和引水隧洞中的水流过程与上述过程相反。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（三）对调压室的基本要求设置调压室后可以反射水击波，缩短压力水管长度，改善机组在负荷变化时的运行条件。根据调压室的功用，调压室应满足以下基本要求：①尽量靠近厂房以缩短压力水管的长度；②能充分反射水击波；③工作稳定；④水头损失小；⑤工作安全可靠，施工简单方便，造价经济合理。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（四）调压室的布置：主要有四种基本方式1.上游调压室（引水调压室）2.下游调压室（尾水调压室）3.上下游双调压室4.上游双调压室 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（五）调压室的类型调压室按其结构形式可分为以下几类：1.圆筒式2.阻抗式3.双室式4.溢流式5.差动式6.气垫式 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第六章水电站厂房建筑物第一节水电站厂房及其设备 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。一、水电站厂房布置水电站厂房是水能转换为电能的场所。厂房枢纽的建筑物一般包括主厂房、副厂房、变压器场、高压开关站等。（一）主厂房：水电站厂房枢纽的主体，是将水能转换为电能的地方。(以下图三峡厂房为例介绍其基本结构和布置)) 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（二）装配场：装配场是主厂房的一部分，也称安装场。用于组装、检修水轮发电机组，有时主变压器也要推入装配场进行检修。（三）副厂房：为了布置各种机电设备及工作生活用室而在主厂房旁建筑的房屋。（四）主变压器场：主变压器场应尽可能靠近发电机，以缩短母线长度。（五）高压开关站：一般选择在开敞的露天平台上。目前也有封闭式开关站即:GIS形式。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、水轮机及调速设备（一）水轮机：按水流对转轮的作用方式可分为反击式和冲击式。1.反击式水轮机：常见的形式有混流式、轴流式、斜流式和贯流式。2.冲击式水轮机：按其结构特点可分为水斗式、双击式和斜击式。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第二节厂房有特点的水电站 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。除了常见的坝后式厂房、河床式厂房和引水式厂房外，下面介绍一些在枢纽布置上有特点的水电站厂房。一、厂房顶溢流式水电站厂房布置在溢流坝后面，下泄水流越过厂房顶泄入下游。新安江水电站，位于浙江省新江安，是我国第一个大型坝后厂房顶溢流式水电站。漫湾水电站的挑流坎止于厂房上游端，泄流时挑射水流飞越厂房顶。采用坝后式全封闭厂房前挑流式的还有贵州乌江渡水电站。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、坝内式水电站主厂房布置在坝体空腔内的水电站。凤滩水电站，位于湖南省酉水，机组布置溢流坝的闸墩内。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。三、闸墩式厂房水电站将水电站的厂房布置在扩大后的闸墩内，整体布置紧凑。四、地下厂房式水电站厂房位于地面以下，在岩体中开挖而成。坝式水电站和引水式水电站均可用地下式厂房。如：二滩水电站和瀑布沟水电站。还有窑洞式… 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。五、贯流式水电站贯流式机组效率高，过流能力大；下部结构简单，水下部分埋深小，机组间距小，基础开挖浅，施工方便；投资省。适用于大流量、低水头。六、露天式厂房水电站为了节省工程量，将厂房上部建筑物省去，形成露天式厂房。大中型电站很少使用这种形式，青铜峡水电站就采用了半露天闸墩式厂房。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第三节其他形式的水电站 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。一、潮汐水电站潮汐水电站利用海水潮汐涨落变化造成的水位差来发电。二、抽水蓄能电站电能在生产过程中是无法储存的。为了满足电力系统的负荷变化要求和电站发电变化特点，减少其他电站（火车站、核电站）的负荷变幅，改善运行的条件，抽水蓄能电站利用水电站启闭转换迅速的特点，储存电能为水能，在电力系统中起到补峰填谷的作用。抽水蓄能电站还具有调频、调相，稳定电力系统的作用。如：浙江天荒坪抽水蓄电站。介绍原理… 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第七章过坝建筑物(简单了解)第一节通航建筑物 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第二节过鱼建筑物 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第三节过木建筑物 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第八章水利水电工程建设和施工-----水电开发与管理第一节水利水电工程的建设程序 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。一、水利水电工程的建设程序在计划经济时代，水利水电工程建设一直沿用自建自营模式。经过10多年的改革，终于在20世纪90年代后期初步建立了既符合社会主义市场经济机制，又与国际惯例接轨的新型建设管理体系。在这个体系中，形成了项目法人责任制、资本金制、投标招标制和建设监理制四项基本制度。云南的鲁布革水电站第一个!!水利工程建设程序一般分为流域(项目)规划、预可行性研究、可研设计、项目核准、招标设计、技施设计、施工准备及建设。程序上国内外有较大区别! 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。(流域)项目规划投资匡算开发权预可研投资估算可研设计投资概算项目核准招标设计及工程招标标底技施设计施工准备建设实施试运转竣工验收竣工决算投产后评价 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、水利水电工程的设计步骤水利水电工程设计工作应遵循分阶段、循序渐进、逐步深入的原则进行。整个枢纽建设大致分为两个大的阶段：①开工前的规划、勘测、设计、科研等前期设计工作阶段；②开工后至竣工投产的施工建设阶段。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。水利水电工程设计工作一般按以下步骤进行：（一）预可行性研究（二）可行性研究（三）招标设计（四）施工详图设计 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。三、水利水电工程施工步骤水利水电工程施工就是将设计图纸转化为工程实体的过程。一般经历以下几个步骤：（一）施工准备(项目公司组建,施工监理选择进场,建设及施工征地,补偿,临时工程施工…（二）建设实施---一般经历几个大的阶段,如主体工程开工截流下闸蓄水冲水试验72小时试运行并网进入商业运行（三）生产准备---接机发电准备（四）竣工验收(八大验收:枢纽水库移民水保环保劳动工业卫生消防档案财务决算)四、工程概算(专题另讲):投资匡算估算概算执行概算(业主预算)竣工决算 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第二节水利水电工程施工中的水流控制 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。水利水电工程修建水库、蓄水发电，改变原河流的流向。在水利水电工程施工过程中必须适当控制水流，顺利地适应这个过渡过程。水利水电工程施工是在河床上进行。为了使水工建筑物施工能在干地上进行施工，需要用围堰等临时建筑物围护成基坑，这就是施工导流。水利水电施工过程中，将河水引向预定的水流通道流往下游的水流控制过程称为施工导流。施工导流贯穿于主体工程施工全过程中。施工导流分阶段进行，其中重要的是施工截流。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。一、施工导流（一）导流方式1、分段围堰法2、全段围堰法图式说明…… 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（二）导流方法1、底孔导流2、坝体缺口导流3、围堰过水导流4、隧洞导流5、明渠导流 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（三）围堰围堰是导流时期的临时性建筑物，用来维护基坑，保证水工建筑物能在干地上施工。围堰按其与水流方向的相对位置分为纵向围堰和横向围堰。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。1、草土围堰2、土石围堰3、钢板桩格围堰4、混凝土围堰 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（四）导流设计流量导流设计流量是选择导流方案，设计导流建筑物的主要依据。导流流量设计标准要根据工程等别以及围堰的建筑物级别，确定符合规范的洪水重现期，按相应洪水期系列样本计算。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（五）导流方案一个水利工程的施工从开工到完建所采用的一种和几种导流方法的组合成为导流方案。一个合理的导流方案应该是技术上可行，经济上较省。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、施工截流水利水电施工水流控制中，在临时导流泄水建筑物（隧洞、明渠、底孔等）或永久泄水建筑物（泄水闸、溢流坝、泄水底孔等）完成以后，截断原河床，迫使河水经过已经完成的临时或永久泄水道下泄的过程，称为施工截流。案例实践介绍… 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（一）截流方法1.平堵法2.立堵法：其截流程序如下所述（1）戗堤进占（2）龙口加固（3）合龙（4）闭气 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。（二）截流日期和截流流量截流日期应选择在枯水期之初，河道流量显著下降的时候。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。第三节施工总组织 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。水利水电工程建设一般要经过规划、设计、施工三个主要阶段。组织施工实施是将设计蓝图变为现实的重要环节。组织工程施工主要应解决好两个问题。一是要完成施工组织设计，对施工全局全面规划。从技术措施到组织安排，从场地布置到设备购置，做好全面、合理的论证。二是要加强科学管理，严格质量控制。搞好施工管理是施工建设的重要保障，才能保证在预定时间内，用较少的人力和物力，完成规定的建设任务。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。一、施工总组织设计施工总组织设计应遵循以下基本原则：（1）遵循基建程序，使施工组织设计符合基建程序要求，争取提前完工，尽早发挥工程效益。（2）降低成本，提高经济效益。（3）根据需要和可能，争取机械化施工，以提高劳动生产率。（4）组织平行流水作业，尽量均衡生产，争取全年施工。（5）总结推广最新技术和先进经验。（6）制订技术措施和组织措施，确保施工质量和施工安全。（7）充分掌握自然条件，特别是水文条件，切实安排好施工进度，尽量利用枯水季节施工，并注意做好冬季、夏季、雨季的施工组织工作。 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。二、施工进度计划施工进度设计是施工组织设计的重要组成部分，它规定了工程施工的顺序和速度。（一）横道图（二）网络图水电工程的整个建设过程是一个系统工程,以上两种图就是要从总体上解决各专业之间及各部位之间在时间和空间上的逻辑关系,做到统筹协调… 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。三、施工总体布置施工总体布置的基本原则如下所述：（1）研究施工临时设施与永久设施相互结合和可能性。永临结合（2）将工地可划分施工区、辅助企业及仓库区、行政管理及生活区等。合理分区（3）场内规划必须符合施工技术要求。技术满足（4）合理布置交通运输线路。交通合理（5）必须考虑防汛、安全、防火、卫生的要求。安全可行（6）布置要紧凑、合理。四、水电建设四大控制—质量安全投资进度加上水保环保文明施工---------”四控两保一文明” 当二次电子数最少为一个时，可代替初始电子的作用，继续不断从阴极发出电子形成不依赖外界因素的初始电子，从而产生自持放电。谢谢大家！
