水利水电工程施工测量ppt课件.ppt

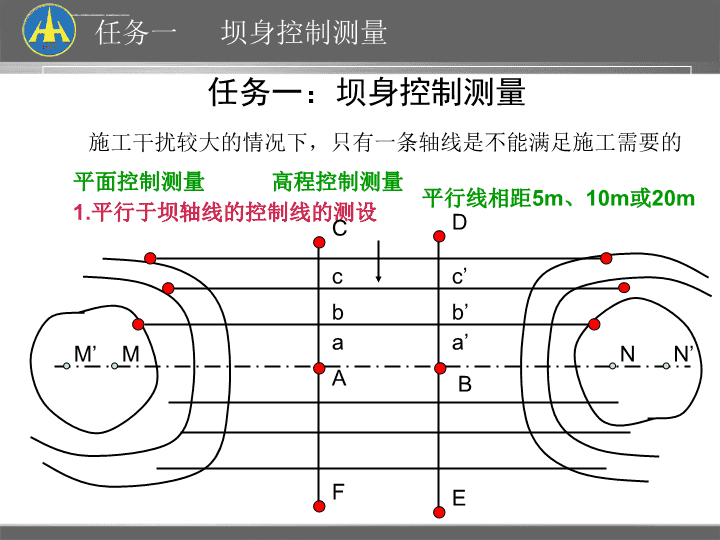

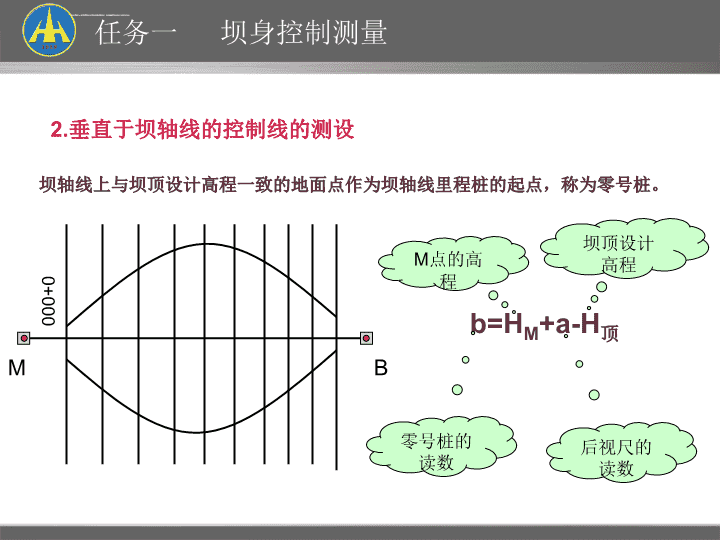

项目七：水利水电工程施工测量工程测量学Project7：ConservancyEngingeeringSurveying 任务一：坝身控制测量施工干扰较大的情况下，只有一条轴线是不能满足施工需要的平面控制测量1.平行于坝轴线的控制线的测设高程控制测量NMN’M’ABFCDEabca’b’c’平行线相距5m、10m或20m任务一坝身控制测量 2.垂直于坝轴线的控制线的测设MB坝轴线上与坝顶设计高程一致的地面点作为坝轴线里程桩的起点，称为零号桩。0+000b=HM+a-H顶零号桩的读数M点的高程后视尺的读数坝顶设计高程任务一坝身控制测量 2.垂直于坝轴线的控制线的测设MNAB0+0000+0200+0400+060EββBK坝轴线坝轴线方向坡度太陡，测设距离较为困难该点应位于向下游或上游便于测距的地方SEKSAE=SEKtanβ任务一坝身控制测量 MNAB0+0000+0200+0400+060E坝轴线将垂线投测到围堰上或山坡上，用木桩或混凝土桩标志各垂直线的端点。这些端点桩称为横断面方向桩，它们是施测横断面以及放样清基开挖线、坝坡面的控制桩。任务一坝身控制测量 高程控制测量1.在施工范围外布设三等或四等的永久性水准点。2.在施工范围内设置临时性水准点，用于坝体的高程放样。3.临时性水准点应与永久性水准点构成附合或闭合水准路线，按等外精度施测。任务一坝身控制测量 任务二：水工建筑物的施工放样水闸的施工放样，包括测设水闸的主要轴线AB和CD，闸墩中线、闸孔中线、闸底板的范围，各细部的平面位置和高程。ADCB坝体侧墙工作闸门检修闸门水闸中线闸孔中线闸墩中线闸墩水闸中心轴线闸室水流任务二水工建筑物的施工放样 水闸主要轴线的放样ADCB’水闸中心轴线BA’水流GOH从水闸设计图量出AB轴线的端点A、B的坐标，并将施工坐标换算成测图坐标，再根据控制点进行放样。对于独立的小型水闸，也可在现场直接选定端点位置。SAB引桩应位于施工范围外、地势较高、稳固易保存的位置。设立引桩的目地，是检查端点位置是否发生移动、并作为恢复端点位置的依据。任务二水工建筑物的施工放样 闸底板的放样ACB’水闸中心轴线BA’水流GOHIEKFD边墩中线任务二水工建筑物的施工放样 闸底板的放样ABIEKF施工场地测设距离比较困难，也可利用水闸轴线的端点AB作为控制点O‘Y‘X’(int(xa),int(ya))(xb,yb)(xi,yi)(xk,yk)(xe,ye)(xf,yf)αiβiαkβkαeβeαfβf闸底板的高程放样是根据底板的设计高程及临时水准点的高程，采用水准测量法，根据水闸的不同结构和施工方法，在闸墩上标志出底板的高程位置。任务二水工建筑物的施工放样 闸墩的放样闸孔中线、闸墩中线、闸墩基础开挖线以及闸底板的边线。待水闸基础打好混凝土垫层后，在垫层上再精确地放出主要轴线和闸墩中线等。AB闸孔中线水闸中心轴线闸墩中线任务二水工建筑物的施工放样 闸墩平面位置轮廓线的放样直线部分的放样：曲线部分的放样：根据平面图上设计的尺寸，用直角坐标法放样。(闸墩上游一般设计成椭圆曲线)MNBATLP1β1L1β2L22β3L331’2’3’施工人员根据测设的曲线放样线立模。闸墩椭圆部分的模板，若为预制块并进行预安装，只要放出曲线上几个点，即可满足立模的要求。任务二水工建筑物的施工放样 闸墩高程放样水准测量钢卷尺丈量任务二水工建筑物的施工放样 下游溢流面的放样O溢流面起点线溢流面曲线i’yx下游yixiyi=0.006x2变坡点设O点高程为HoHi=Ho-yiO1的距离为1~2m任务二水工建筑物的施工放样 （3）在闸室下游两侧设置垂直的样板架，根据选定的水平距离，在两侧样板架上作一垂线。再用水准仪按放样已知高程点的方法，在各垂线上标出相应点的位置。（4）将各高程标志点连接起来，即为设计的抛物面与样板架的交线，该交线就是抛物线。施工员根据抛物线安装模板，浇筑混凝土后即为下游溢流面。任务二水工建筑物的施工放样 土坝的施工放样任务二水工建筑物的施工放样 任务二水工建筑物的施工放样 土坝的施工放样坝轴线的测设坝身控制测量清基开挖线的放样坡脚线和坝体边坡线的放样修坡桩的标定任务二水工建筑物的施工放样 小型土坝的轴线位置，一般由工程设计和有关人员，根据坝址的地质和地形情况，在现场直接选定，可用大木桩或混凝土桩标定轴线的端点。1坝轴线的测设大、中型土坝或与混凝土坝连接的土坝（称为副坝），其轴线位置必须根据设计的坝轴线端点的坐标，通过坐标系换算，利用坝址附近的测图控制点，放出坝轴线的端点，并用永久性标志确定端点位置。任务二水工建筑物的施工放样 清基开挖线:坝体与原地面的交线3清基开挖线的放样为了使坝体与地面很好结合，在坝体填挖前，必须先清理坝基。图解法量取放样数据BAC0+080中线桩原地面1:m马道坝体设计断面MN0+080CABd1d2清基开挖线任务二水工建筑物的施工放样 4坡脚线的放样坡角线:清基完成后，坝体与地面的交线。平行线法放样方法:趋近法中线桩BC0+080原地面1:mdibib/2di-b/2xHi=H顶-1/m(di-b/2)多余的填土部分称为余坡，余坡的厚度取决于土质及施工方法，一般为0.3～0.5m。测设Hi的各坡角点(与测设轴线上零号桩位置的方法相同)。连接各坡角点即为坡角线。任务二水工建筑物的施工放样 趋近法BC1:md’bAb/2A‘H顶d=b/2+m(H顶-HA’)坝顶设计宽度坝坡面设计坡度的分母设计宽度坝顶设计高程d测定的A’到坝轴线的距离计算出的轴距当d’>d时A‘向左移动当d’
