建筑水电安装工程(完整版)ppt课件.ppt

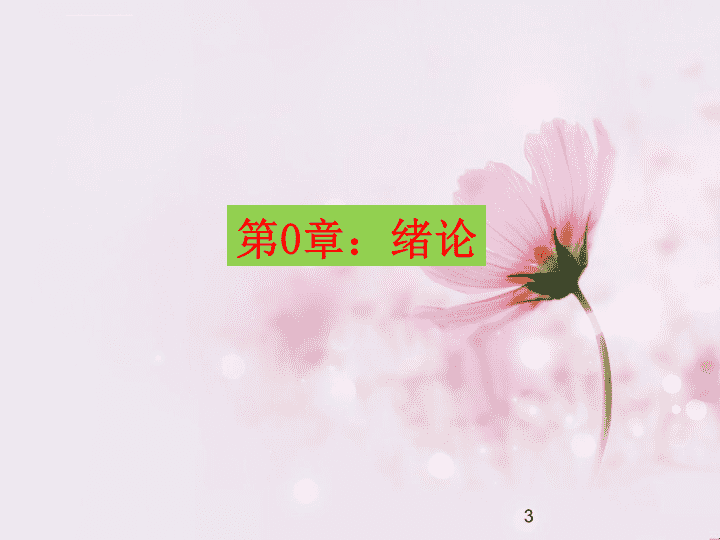

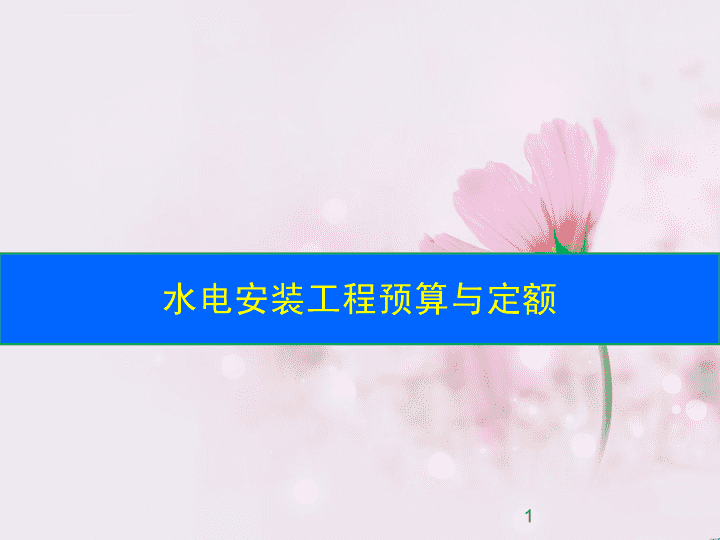

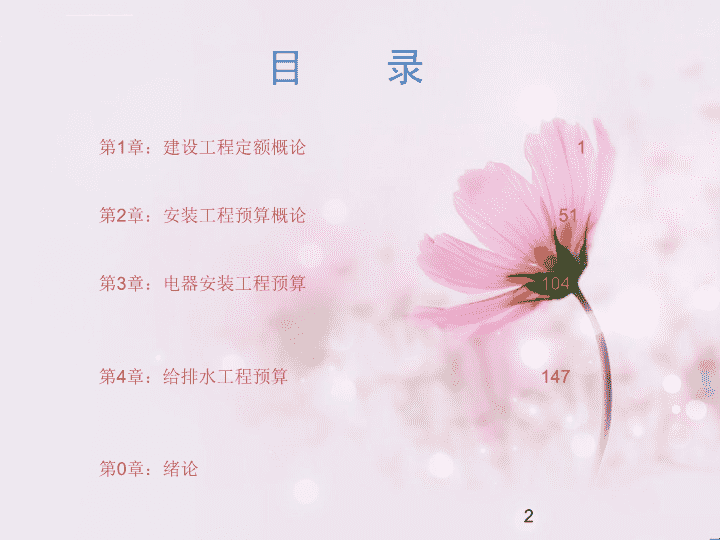

水电安装工程预算与定额1 目　　录第1章：建设工程定额概论1第2章：安装工程预算概论51第3章：电器安装工程预算104第0章：绪论第4章：给排水工程预算1472 第0章：绪论3 §0绪论一.关于工程建设的概念与分类二.基本建设及其程序三.基本建设工程的项目划分四.设备安装工程概述4 §0绪论一.工程建设的概念与分类1.工程建设:固定资产的形成过程。2.分类更新改造项目基本建设项目新建、扩建迁建、恢复3.建筑安装工程（设备）安装工程建筑（土建）工程5 §0绪论二.基本建设及其程序1.基本建设:通过人们生产劳动将一定的物质转化为固定资产的过程。2.特点b:施工任务大a:具备一定规模3.建筑安装工程（设备）安装工程建筑（土建）工程d:耗费投资多c:施工工期长6 §0绪论4.建设程序:国家对建设项目的实施步骤和审批手续所做的各项规定。5.包含内容b:设计a:决策决策：可行性研究、设计任务书d:验收c:施工8个步骤设计：勘测设计、建设准备、计划安排施工：工程施工、生产准备验收：竣工验收7 §0绪论三.基本建设工程的项目划分基本建设工程b:单项工程a:建设工程d:分部工程c:单位工程e:分项工程8 §0绪论四.设备安装工程及预算概述2.分类1.定义:根据施工图设计要求，遵照有关规范规程，将设备、装置及管线等安装固定在指定位置上的全部工作。b:电气设备安装a:机械设备安装工业设备安装细分电气设备安装管道工程3.预算项目设备主体A.电气设备安装（工业设备安装）线路敷设辅助设施等管道敷设B.管道工程管道制作阀门附件安装专用设备安装辅助设施等9 §0绪论4.设备安装工程的施工步骤①:设备与材料的检查验收②:非标设备与装置的制作③:预埋与留洞④:管线敷设⑤:主体设备及附件安装⑥:系统调试与表面装饰10 §0绪论五.本课程主要内容与学习要点1.定额的编制方法与预算编制的规定2.电气安装工程预算3.给排水工程预算4.暖通空调工程预算5.建设工程招投标与报价6.工程量清单与计价表11 第1章：建设工程定额概论12 §1建设工程定额概论一.定额概述二.建设工程定额的分类及意义三.预算定额四.单位估价表与价目表、计价表五.安装工程预算定额六.定额的调整与换算13 §1建设工程定额概论1.1定额概述定额是一种标准，即规定的额度。是指在一定时期内的生产、技术、管理水平下，对于在生产过程中，为完成单位合格产品所需消耗的人工、材料、机械台班的数量及其价值量，由地方或国家所确定的标准数值。建设工程定额：是指在正常的施工条件下，完成单位合格建筑产品所必须消耗的人工、材料、机械台班的数量标准。建设工程定额建筑工程定额安装工程定额14 §1建设工程定额概论安装工程定额：是指在正常的施工条件下，完成单位合格设备安装工程项目所必须消耗的人工、材料、机械台班的数量标准。定额特点：时间性、先进性、科学性、综合性、统一性、稳定性、通用性、法令性。定额制定方法：经验估计法，统计分析法、比较类推法、技术测定法等。15 §1建设工程定额概论1.2建设工程定额的分类分类方法按技术专业分类按编制单位和执行范围分类按在基本建设程序中的作用分类按生产要素分类16 §1建设工程定额概论（1）按反映的物质消耗的内容（生产要素）分类a:人工消耗定额b:材料消耗定额c:机械消耗定额①人工消耗定额（劳动定额）人工消耗定额是指完成单位合格产品所消耗的人工数量标准（即工人的劳动时间），也称为劳动定额，可用时间定额和产量定额两种形式表示。时间定额是指在正常作业条件（正常施工水平和合理劳动组织）下，工人为完成单位合格产品（单位工程量）所需要的劳动时间，以“工日”或“工时”加以计量。17 §1建设工程定额概论产量定额是指在正常作业条件下，工人在单位时间（工日）内完成单位合格产品（工程量）的数量，以产品（工程量）的计量单位表示。作用：表示工人劳动生产效率的指标，编制施工作业计划、签发施工任务单的依据。18 §1建设工程定额概论②材料消耗定额材料消耗定额是指在合理的施工条件以及节约和合理使用材料的条件下，完成单位合格产品（单位工程量）所必须消耗的材料的数量标准，也称为材料定额。作用：分析计算材料耗量、编制材料计划、签发限额领料的依据。19 §1建设工程定额概论③机械消耗定额机械消耗定额简称为机械定额。由于我国机械消耗定额是以一台机械一个工作班为计量单位，所以又称为机械台班定额。机械消耗定额是指在正常施工条件以及合理的劳动组织与合理使用机械条件下，完成单位合格产品所必需的施工机械消耗的数量标准，其主要表现形式是机械时间定额及机械产量定额。机械时间定额是指施工机械在正常运转和合理使用的条件下，完成单位合格产品（工程量）所消耗的机械作业时间，以“台班”（一台机械工作八小时为一台班）或“台时”表示。机械产量定额是指施工机械在正常运转和合理使用的条件下，单位作业时间内完成的合格产品（工程量）的标准数量，以工程量计量单位表示。20 §1建设工程定额概论21 §1建设工程定额概论（2）按定额在基建程序中的作用分类a:概算指标b:概算定额c:预算定额d:施工定额e:工序定额①概算指标概算指标是以单项工程的规模为基准，在一定的范围内收集和综合了大量的具体工程的技术经济资料的基础上而编制的一种不同类型的单位规模（建筑物一般按m2或100m2建筑面积，构筑物以座或容量等为单位）所消耗的人工、材料、造价及主要分项实物量等的参考指标数额。作用：基本建设决策阶段参考。（粗略）22 §1建设工程定额概论②概算定额概算定额是指以单位分部工程为基准，完成单位分部工程或扩大构件的综合项目所需人工、材料、机械台班、价值等的指标数，是在编制扩大初步设计概算时，计算和确定工程概算造价，计算人工、材料、机械台班需要量所使用的定额。作用：初步设计阶段参考。（一般）③预算定额预算定额是指以分项工程为基准，完成一定计量单位分项工程或结构构件所必需的人工、材料、机械台班、基价等的消耗数量标准。作用：详见下节内容。（精细）23 §1建设工程定额概论④施工定额（企业内部使用）施工定额是指以组成分项工程的施工过程、专业工种为基准，完成单位合格产品所需消耗的人工、材料、机械台班的数额。作用：编制施工预算、加强计划管理、经济成本核算、衡量劳动生产率。⑤工序定额工序定额是指以施工作业中的工序为对象，完成单位工序产品（实物量）所需消耗的劳动量（工日、工时）数额。作用：制定施工劳动定额的基础资料。24 §1建设工程定额概论（3）按编制单位和执行范围分类按编制单位和执行范围分类，可分为全国统一定额、行业统一定额、地区统一定额和企业定额。①全国统一定额全国统一定额是由国家建设行政主管部门综合全国工程建设中技术和施工组织管理的情况编制，并在全国范围内执行的定额，如《全国统一安装工程预算定额》。②行业统一定额行业统一定额是考虑到各行业部门专业工程技术特点，以及施工生产的管理水平，参照全国统一定额的水平编制的。一般只在本行业和相同专业性质的范围内执行，属专业性定额，如铁道部编制的《铁路建设工程定额》、石化总公司编制的《石化建设工程定额》等。25 §1建设工程定额概论③地区统一定额地区统一定额包括省、自治区、直辖市定额。地区统一定额是国家授权各地区主管部门根据本地区自然气候、物质技术、地方资源和交通运输等条件，参照全国统一定额水平编制的，只能在本地区使用，如《上海市建筑工程预算定额》。④企业定额企业定额是由施工企业考虑本企业具体情况，参照国家、主管部门或地区定额的水平制定的定额。它只能在本企业内部使用，是一个企业综合素质的标志。企业定额水平一般应高于国家现行定额，只有这样才能满足生产技术发展、企业经营管理和市场竞争的需要。26 §1建设工程定额概论（4）按技术专业分类按技术专业可分为土建工程定额和安装工程定额两大类。①土建工程定额土建工程包括一般建筑工程和各种构筑物工程。②安装工程定额设备安装工程一般包括机械设备安装工程、电气设备安装工程和管道安装工程三大类。27 §1建设工程定额概论1.3预算定额主要内容预算定额基价的计算预算定额各项指标的确定预算定额的组成和内容预算定额的编制28 §1建设工程定额概论1.预算定额的意义及作用意义：预算定额是指以分项工程为基准，完成一定计量单位分项工程或结构构件所必需的人工、材料、机械台班、基价等的消耗数量标准。目前，我国统一执行的《全国统一安装工程预算定额》共有十二册。作用：a：编制施工图预算，竣工结算，确定造价的基础。b:选择经济，合理设计方案的依据。c:施工企业实行经济核算、考核工程成本的依据。d:工程建设承发包和决策的依据。e:编制地区“单位估价表”的依据，编制概算定额的基础。29 §1建设工程定额概论2.预算定额的组成和内容a：目录b:总说明（册说明）c:各章说明d:工程量计算规则e:定额项目表f:附录30 §1建设工程定额概论3.预算定额各项指标的确定（1）定额指标意义及其计量单位意义：完成单位合格产品，所消耗的人工，材料机械台班的实物量标准。单位：工日、台班、材料通用物理量或自然量。预算定额指标：由人工消耗量指标、材料消耗量指标、施工机械台班耗量指标组成。31 §1建设工程定额概论32 §1建设工程定额概论②材料消耗指标材料：主材、辅材、周转性材料、零星材料。对于主材、辅材材料消耗定额指标=净用量+损耗量对于周转性材料材料摊销量=一次使用量×K对于零星材料定额中不列品种耗量，用货币计量。33 §1建设工程定额概论34 §1建设工程定额概论4.预算定额基价的计算（1）预算定额基价的意义及其计量单位意义：完成单位合格产品的分项工程，所必须投入的货币量的标准数值（基本价格）。单位：元。（2）预算定额基价的构成定额基价=人工费基价+材料费基价+机械费基价35 §1建设工程定额概论36 §1建设工程定额概论折旧费、大修费、经常修理费、替换设备及工具附具费、润滑擦拭材料费、安装拆卸及辅助设施费、机械进场费、机械保管费。人工工资费用、动力燃料费、养路费及牌照税。37 §1建设工程定额概论4.预算定额的编制（1）三条原则a:反应实际b:简明适用c:消除矛盾（2）编制依据a:现行的设计规范，施工规程，验收标准等相关规定。b:通用标准图集及相关资料。c:原有的预算定额和施工定额。d:现行地区的人工工资标准，材料和机械台班预算价格。38 §1建设工程定额概论（3）编制过程a:审查原有定额b:深入调查研究c:综合分析拟稿d:审核讨论评定e:批准印制颁发39 §1建设工程定额概论1.4单位估价表与价目表1.单位估价(分析)表定义：以货币形式表示预算定额中每一单位分项工程的本地区预算价值的分析计算表。包含内容：预算定额指标、本地区预算价格。编制依据：a:现行的预算定额b:现行地区的预算工资标准c:地区各种材料的预算价格d:地区现行各种施工机械台班的预算价格40 §1建设工程定额概论2.单位估价汇总表定义：把单位估价表中的各分项工程的主要货币指标（人工、材料、机械）及主要工料消耗量指标，汇总在统一格式的简明表格里。包含内容：人工费、材料费、机械费,主材消耗指标。注：可以用来做工料分析。41 §1建设工程定额概论3.价目表定义：把单位估价表中的货币值部分单独列出，以形成只有单位分项工程价格的“价目表”。包含内容：仅有各种费用。注：不可以用来做工料分析。42 §1建设工程定额概论1.5安装工程预算定额及定额的调整与换算1.安装工程预算定额定义：完成单位安装工程量所消耗的人工、材料、机械台班的实物量指标及其相应安装费基价的标准数值。2.关于安装工程预算定额的一些说明（1）人工费（2）材料费（3）施工机械使用费43 §1建设工程定额概论（4）定额系数定义：为了减少“活口”，安装定额中规定的一些调整系数。活口：简言之就是由于受到客观条件艰限制；造成定额用量与实际数据差距较大，定额中规定的数据仅供考参，需由各地区结合实际情况自行确定数据的部分。包含:子目系数和综合系数。子目系数：指只涉及定额项目自身的局部调整系数。如：项目换算系数，超高系数等。综合系数：指符合条件时，所有项目进行整体调整的系数。如：脚手架搭拆系数，一些施工增加费系数等。44 §1建设工程定额概论（5）安装脚手架费①脚手架搭拆的摊销费用，按定额规定采用“系数”、以“定额人工费”为计算基础。②不论工程实际是否搭拆脚手架或搭拆数量多少，均按规定计算，由施工企业包干使用。（6）试运转费用①安装定额中考虑了各单位工程（即各专业）的系统测试及验收试用的费用。②安装定额中不包括有负荷的联合试运转费用。此费用另行计算。45 §1建设工程定额概论（7）高层建筑增加费①凡层数超过6层（不含6层）或室外地面至檐口高度超过20m（不含20m）的高层建筑，两个条件具备其一，可计取高层建筑增加费用。②高层建筑超过20m，应按3m折算层数，再按多层建筑计算。③适用范围：暖通、给排水、电气、消防，保温刷漆等项目。④高层建筑增加费以全部工程人工费为计算基数，按各册定额中“高层建筑增加费用系数表”规定的相应费率（%）计算。⑤符合超高施工条件的，可以同时计算高层建筑增加费和超高增加费。46 §1建设工程定额概论（8）超高增加费①操作物的高度超过定额规定（电气5m以上，给排水3.6m以上）可计取超高增加费。②超高增加费为超高完成各项安装工程量的定额人工费（不含规定高度以下部分），乘以各册定额的超高系数。（9）设备、材料二次搬运费①安装定额内已考虑了场内的水平运输。②二次搬运是指遇到障碍不能一次到位，必须二次搬运的工程。47 §1建设工程定额概论（10）安装生产同时进行的施工增加费①如在改扩建工程的生产车间内施工，因生产操作或生产条件的限制，干扰了安装工作正常进行而降效的增加费用。②该费按安装人工费乘以规定费率（%）计算。（11）在有害身体健康的环境中的施工增加费该费按安装人工费乘以规定费率（%）计算。（12）特殊地区（或条件）的施工增加费“全国统一安装定额”适用范围：海拔2000m以下，地震烈度7度以下的地区。48 §1建设工程定额概论3.定额的调整与换算定义：指设计与施工过程中出现特定条件、内容、要求等，在定额说明和项目表明确规定的范围内，所进行的定额指标调整和定额基价换算的取定工作。包含内容：a:系数调整、b:指标调整、c:子目更换、d:金额增减49 §1建设工程定额概论3.定额的调整与换算（1）系数调整基本计算式为：新基价＝原基价×综合系数＝原基价＋调整子目金额×（调整子目系数－1）（2）指标调整（多用于土建）基本计算式为：新基价＝原基价－调整项目金额＋调整后指标×定额资源单价＝原基价±调整的资源金额50 §1建设工程定额概论（3）子目更换（多用于土建）基本计算式为：新基价＝原基价－调减项目金额＋调增项目金额式中：调减项目金额＝定额内子目指标含量×定额资源单价调增项目金额＝更换的子目指标含量×定额资源单价（4）定额增减（多用于土建）基本计算式为：新基价＝原基价±调差金额新基价＝原基价＋定额资源耗量×（现行单价－定额单价）51 第2章：安装工程预算概论52 §2安装工程预算概论2.1概述1.预算编制工作及编制原理（1）预算编制工作：根据工程实际情况（设计图、施工条件），遵照有关政策规定（费用、费率），在相同条件，将单位产品所含的人工、材料、机械台班的消耗量（定额），用货币形式分项核价，求出产品造价并分析工料等消耗量。预算的货币总额叫“预算价值”，即工程造价。（2）预算编制原理分项核算、综合计价53 §2安装工程预算概论2.预算编制的基本方法2种方法：单位估价法、实物造价法（1）单位估价法以定额为标准，利用工程项目的实物量逐项套价计算工程造价。具体做法：a:划分计价项目b:分项计算工程量c:套定额计算金额及消耗量特点：统一、规范、便于控制，广泛应用于定额比较完整的建筑安装工程概、预算编制。54 §2安装工程预算概论（2）实物造价法以实际耗用的各种资源（工、料、机）数量为依据，运用现行的相应资源预算价格，逐项套价计算工程造价。具体做法：a:分项计算各项目的实物量b:根据定额和资料分别计算工、料、机的总数c:根据相应资源预算价格，分别计算工、料、机总金额特点：实用性较强，应用于定额不完整的工程比较方便。在建筑装潢工程中，有一定实用价值。55 §2安装工程预算概论3.预算的分类按照基本建设阶段和编制依据的不同，建设工程投资文件可分为：投资估算、设计概算、施工图预算、施工预算和竣工结算。（1）投资估算根据设计任务书规划的工程规模，依据概算指标所确定的工程投资额、主要材料总数等经济指标，称为投资估算。计算依据：概算指标编制单位：建设单位56 §2安装工程预算概论（2）设计概算在初步设计或者扩初设计阶段，以分部工程或扩大构件为计量单元，根据设计资料、概算定额及有关规定，所编制的拟建工程建设投资的经济文书。计算依据：概算定额编制单位：设计单位（3）施工图预算根据施工图和施工组织计划，按照预算定额（或者单位估价表）及有关规定，逐项计算和汇总的工程经济文书，即为施工图预算。计算依据：预算定额编制单位：施工企业57 §2安装工程预算概论（4）施工预算指工程施工阶段（或开工前），施工企业根据施工图、施工图预算、施工定额、施工组织设计，本企业各种要素价格标准等资料，所编制的一种供企业内部使用的工程分析预算。计算依据：施工定额编制单位：施工企业注：“两算”对比是指对同一单位工程的施工图预算与施工预算的对比。包括：各项预算费用对比和工料消耗指标对比。58 §2安装工程预算概论（5）竣工结算建设工程竣工后，由施工企业根据实际施工完成情况，以预算定额为标准，所编制的工程实际造价应付费用的经济文书，称为竣工结算。注：竣工结算须经监理审核、业主审定和中介单位审计认定后，方位有效。设计概算、施工图预算、施工预算是“基本建设工程预算”的三个组成部分。59 §2安装工程预算概论4.预算文件的组成按照基本建设项目划分及组成内容预算文件分为：建设项目总概算、单位工程综合概算、施工预算和竣工结算。（1）（建设项目）总概算书a:编制说明b:工程费用总表c:其他费用项目表d:附件（综合概算书、单项工程概算书等相关资料）60 §2安装工程预算概论（2）（单项工程）综合概算书a:编制说明b:综合概算汇总表（各专业单位工程概预算汇总）c:单位工程概预算表d:主要建筑材料表e:主要材料及设备明细表f:其他资料（工程量计算表、工料分析表等）61 §2安装工程预算概论（3）单位工程概预算书a:编制说明b:概预算费用汇总表c:单位工程概预算表d:主要建筑材料表e:主要材料、构配件及设备明细表f:附件（工程量计算表、工料分析表，主材价格等）62 §2安装工程预算概论63 §2安装工程预算概论64 §2安装工程预算概论2.2预算费用的组成1.建设工程总投资概述（1）建设工程总投资的组成总投资定义：指从立项筹建开始到项目建成、竣工验收能交付使用的全部投资总和。简单的说就是指进行某项工程建设花费的全部费用。生产性建设工程总投资包括建设投资和铺底流动资金两部分；非生产性建设工程总投资只包括建设投资。65 §2安装工程预算概论建设投资：即建设工程造价，是指一项工程从立项开始，经可行性研究、勘察设计、建设准备、安装施工、竣工投产这一全过程的预计开支或实际开支的全部固定资产投资费用。建设投资是按国家规定的计算标准、定额、计算规则、计算方法和有关政策法令，预先计算出来的造价，所以也称为“建设工程预算造价”。66 §2安装工程预算概论铺底流动资金是是项目投产初期所需，为保证项目建成后进行试运转所必需的流动资金，一般按项目建成后所需全部流动资金的30%计算。流动资金是指生产性项目投产后，用于购买原材料、燃料、支付工资福利和其他经费等所需要的周转资金。67 §2安装工程预算概论（2）建设投资的组成建设投资由设备及工器具购置费、建筑安装工程费、工程建设其他费用、预备费（包括基本预备费和涨价预备费）、建设期利息和固定资产投资方向调节税（目前暂不征）组成。设备及工器具购置费，是指按照建设工程设计文件要求，建设单位（或其委托单位）购置或自制达到固定资产标准的设备和新、扩建项目配置的首套工器具及生产家具所需的费用。建筑安装工程费，是指建设单位用于建筑和安装工程方面的投资，它由建筑工程费和安装工程费两部分组成。68 §2安装工程预算概论建筑工程费是指建设工程涉及范围内的建筑物、构筑物、场地平整、道路、室外管道铺设、大型土石方工程费用等。安装工程费是指主要生产、辅助生产、公用工程等单项工程中需要安装的机械设备、电气设备、专用设备、仪器仪表等设备的安装及配件工程费，以及工艺、供热、供水等各种管道、配件、闸门和供电外线安装工程费用等。69 §2安装工程预算概论预备费包括基本预备费和涨价预备费。基本预备费是指在项目实施中可能发生的难以预料的支出，需要事先预留的费用，又称不可预见费，主要是指设计变更及施工过程中可能增加工程量的费用。涨价预备费是指建设工程在建设期内由于价格变化等引起投资增加需要事先预留的费用，这部分预备费以建筑安装工程费、设备及工器具购置费之和为计算基数。70 §2安装工程预算概论建设期利息是指项目借款在建设期内发生并计入固定资产的利息。固定资产投资方向调节税是根据国家产业政策而征收的，目前此项税已暂停征收。71 §2安装工程预算概论2.建筑安装工程费用概述（1）建筑安装工程费用的组成建设部规定：建筑安装工程费用由直接费、间接费、利润和税金四部分组成。预算价值＝直接费＋间接费＋利润＋税金①直接费直接费由直接工程费和措施费组成。A:直接工程费直接工程费指施工过程中耗费的构成工程实体的各项费用，包括人工费、材料费、施工机械使用费等。72 §2安装工程预算概论B:措施费措施费是指为完成工程项目施工，发生于该工程施工前和施工过程中技术、生活、安全等方面的非工程实体项目的费用。其通用项目包括以下内容(18条)：a:环境保护费指施工现场为达到环保部门要求所需要的各项费用。b:文明施工费指施工现场文明施工所需要的各项费用。c:安全施工费指施工现场安全施工所需要的各项费用。73 §2安装工程预算概论d:临时设施费指施工企业为进行工程施工所必须搭设的生活和生产用的临时建筑物、构筑物和其他临时设施发生的费用。e:夜间施工增加费指根据设计、施工的技术要求和合理的施工进度安排必须在夜间连续施工而发生的费用，包括夜班补助费、夜间施工降效、夜间施工照明设备摊销及照明用电等费用。f:材料二次搬运费指由于施工场地狭小等特殊情况而必须发生的材料二次搬运费用。74 §2安装工程预算概论g:冬雨季施工增加费指按照施工及验收规范所规定的冬雨季施工要求，为保证冬雨季施工期间的工程质量和安全生产所需增加的费用，包括冬雨季施工增加的工序、人工降效、机械降效、防雨、保温加热等施工措施费用。h:工程定位复测、工程点交、场地清理费指开工前测量、定位及经规划部门派员复测的费用，办理竣工验收、进行工程点交的费用，以及竣工后室内清扫等场地清理所发生的费用。75 §2安装工程预算概论i:室内环境污染物检测费指为保障公众健康，维护公共利益，对民用建筑中由于建筑材料和装修材料产生的室内环境污染物进行检测而发生的费用。j:生产工具用具使用费指施工生产所需不属于固定资产的生产工具及检验用具等的购置、摊销和维修费，以及支付给工人自备工具的补贴费。k:施工因素增加费指具有市政工程特点，但又不属于临时设施的范围，并在施工前能预见到发生的因素而增加的费用。包括地下管道的勾头，交叉处理与恢复措施，边施工边维持交通的措施费用等。76 §2安装工程预算概论l:赶工措施费指由于建设单位原因，要求施工工期少于合理工期，施工单位为满足工期的要求而采取相应措施发生的费用。m:大型机械进出厂及安拆费指机械整体或分体自停放场地运至施工现场或由一个施工地点运至另一个施工地点所发生的机械进出厂运输及转移费用，机械在施工现场进行安装、拆卸所需的人工费、材料费、机械费、试运转费以及安装所需的辅助设施的费用。77 §2安装工程预算概论n:混凝土、钢筋混凝土模板及支架费指混凝土施工过程中需要的各种钢模板、木模板、支架等的支、拆、运输费用及模板、支架的摊销（或租赁）费用。o:脚手架费指施工需要的各种脚手架搭、拆、运输费用及脚手架的摊销（或租赁）费用。p:已完工程及设备保护费指竣工验收前对已完工程及设备进行保护所需的费用。78 §2安装工程预算概论q:施工排水降水费指为确保工程在正常条件下施工，采取各种排水、降水措施所发生的费用。r:垂直运输机械费指施工需要的各种垂直运输机械的台班费用。79 §2安装工程预算概论②间接费间接费指企业为组织管理施工和经营活动所发生的后勤、辅助、服务等费用及政府等部门规定缴纳的费用总和。间接费由规费和企业管理费组成。A:规费规费是指政府和有关部门规定必须缴纳的费用。包括：a:工程排污费指施工现场按规定缴纳的工程排污费。b:工程定额测定费指按规定支付工程造价管理部门的定额测定费。80 §2安装工程预算概论c:养老保险费指企业按规定为职工缴纳的基本养老保险费及劳动保险费。包括企业支付离退休职工的易地安家补助费、职工退职金、六个月以上的病假人员工资、职工死亡丧葬补助费、抚恤费、按规定支付给离退休干部的各项经费。d:失业保险费指企业按国家规定标准为职工缴纳的失业保险费。e:医疗保险费指企业按规定标准向社会保障主管部门为职工缴纳的基本医疗保险费。81 §2安装工程预算概论f:工伤保险费指企业按规定标准为职工缴纳的工伤保险费。g:住房公积金指企业按规定标准为职工缴纳的住房公积金。h:危险作业意外伤害保险指按照建筑法规定，企业为从事危险作业的建筑安装施工人员支付的意外伤害保险费。82 §2安装工程预算概论B:企业管理费企业管理费是指建筑安装企业为组织施工生产和经营管理所需费用，内容包括：a:管理人员工资指管理人员的基本工资、工资性补贴、劳动保护费等。b:差旅交通费指职工因公出差、调动工作的差旅费、住宿补助费、市内交通及误餐补助费，职工探亲路费，劳动力招募费，职工离退休、退职一次性路费，工伤人员就医路费，工地转移费以及管理部门使用交通工具的燃料、油料、养路费及牌照费等。83 §2安装工程预算概论c:办公费指企业管理办公用的文具、纸张、账表、印刷、邮电、书报、会议、水电及烧水和集体取暖（包括现场临时宿舍取暖）用煤等费用。d:固定资产使用费指企业和试验部门及附属生产单位使用的属于固定资产的房屋、设备仪器等折旧、大修、维修或租赁费。e:工具用具使用费指管理使用的不属于固定资产的生产性和非生产性工具、用具、家具、交通工具和检验、试验、测绘、消防用具等的购置、维修和摊销费。84 §2安装工程预算概论f:工会经费指企业按职工工资总额计提的工会经费。g:职工教育经费指企业为职工学习先进技术和提高文化水平按职工工资总额计提的费用。h:财产保险费指施工管理用财产、车辆保险费用。i:财务费指企业为筹集资金而发生的各种费用。j:税金指企业按规定交纳的房产税、车船使用税、土地使用税、印花税等。k:其他包括技术转让费、技术开发费、业务招待费、绿化费、广告费、公证费、法律顾问费、审计费、咨询费等。85 §2安装工程预算概论③利润利润是指施工企业完成所承包工程应获得的盈利。④税金税金是指国家税法规定的应计入建筑安装工程造价内的营业税、城乡维护建设税和教育费附加。关于直接费中的主材费用计算见P74~P75关于间接费计算见P75关于税金的计算见P76关于利润的计算见P36886 §2安装工程预算概论3.预算费用组成的通用式（1）单位工程预算费用的组成单位工程预算费用＝直接费＋间接费＋独立费＋税金①独立费指企业在特定条件下施工，而增加的一些没有纳入直接费和间接费内计算的费用。独立费包括：P78~P7987 §2安装工程预算概论4.定额计价与清单计价的区别按规定，凡使用国有资金投资的工程项目必须采用清单计价模式；其他情况下的工程项目具体是使用清单模式还是定额模式由项目业主即建设单位自己来决定。但以后的趋势都是鼓励逐步走向清单计价模式，保留定额计价只是考虑到我国实际情况而作出的一种过渡性安排而已。定额是国家（省、市，行业等）颁布的作为报价参考的标准，有材料价格、人工费、机械费、措施费等。清单则是建设单位（或招标单位）提供的，本项目所使用材料的数量、规格、档次等的列表，以供投标单位作为报价参考，一般清单只有量，没有价格，投标单位只要照单填写报价。88 §2安装工程预算概论二者主要区别有以下几点：①计价依据存在的区别②单价构成的区别③费用划分存在区别④子目的设置的区别⑤计价规则的区别⑥计算程序存在区别⑦计价模式与评标方法的区别89 §2安装工程预算概论①计价依据存在的区别传统的定额计价模式是定额加费用的指令性计价模式，它是依据政府统一发布的预算定额、单位估价表确定人工、材料、机械费，再以当地造价部门发布的市场信息对材料价格补差，最后按统一发布的收费标准计算各种费用，最后形成工程造价。这种计价模式的价格都是指令性价格，不能真实反映投标企业的实际消耗量和单价和费用发生的真实情况。90 §2安装工程预算概论工程量清单计价采用的是市场计价模式，由企业自主定价，实行市场调节的“量价分离”的计价模式。它是根据招标文件统一提供的工程量清单，将实体项目与非实体项目分开计价。实体性项目采用相同的工程量，由投标企业根据自身的特点及综合实力自主填报单价。而非实体项目则由施工企业自行确定。采用的价格完全由市场决定能够结合施工企业的实际情况，与市场经济相适应。91 §2安装工程预算概论②单价构成的区别定额计价采用的单价为定额基价，它只包含完成定额子目的工程内容所需的人工费、材料费、及机械费，不包括间接费、计划利润、独立费及风险，其单价构成是不完整的，不能真实反映建筑产品的真实价格，与市场价格缺乏可比性。工程量清单计价采用的单价为综合单价，它包含了完成规定的计量单位项目所需的人工费、材料费、机械费、管理费、计划利润，以及合同中明示或暗示的所有责任及一般风险，其价格构成完整，与市场价格十分接近，具有可比性，而且直观，简单明了。92 §2安装工程预算概论③费用划分存在区别定额计价将工程费用划分为直接费、间接费、独立费和税金。清单计价则将工程费用划分为分部分项工程费、措施项目费、其他项目费、规费、税金。虽然两种计价模式的费用表现形式不同，但反映的工程造价内涵是一致的。93 §2安装工程预算概论④子目的设置的区别定额计价的子目一般按施工工序进行设置，所包含的工程内容较为单一，细化。而工程量清单的子目划分则是按一个“综合实体”考虑的，一般包括多项工作内容，它将计量单位子目相近、施工工序相关联的若干定额子目，组成一个工程量清单子目，也就是全国统一的预算定额子目的基础上加以扩大和综合。94 §2安装工程预算概论例如“管道安装”在清单计价时：在清单编码“030801001001”下的管道安装“综合单价中”包括内容是：管道安装、管道支架、管道保温、管道冲洗、管道刷油等。在定额计价时：管道安装、管道支架、管道保温、管道冲洗、管道刷油都是单独列一项算的。95 §2安装工程预算概论⑤计价规则的区别工程量清单的工程量一般指净用量，它是按照国家统一颁布的计算规则，根据设计图纸计算得出的工程净用量。它不包含施工过程中的操作损耗量和采取技术措施的增加量，其目的在于将投标价格中的工程量部分固定不变，由投标单位自报单价，这样所有参与投标的单位均可在同一条起跑线和同一目标下开展工作，可减少工程量计算失误，节约投标时间。定额计价的工程量不仅包含净用量，还包含施工操作的损耗量和采取技术措施的增加量，计算工程量时，要根据不同的损耗系数和各种施工措施分别计量，计算出的工程量都不一样，容易引起不必要的争议。96 §2安装工程预算概论⑥计算程序存在区别定额计价法是首先按施工图计算分部分项工程量，并乘以相应的人工、材料、机械台班单价，再汇总相加得到单位工程的人工、材料和机械使用费之和（即定额直接费），然后此基础上按规定的计费程序和指导费率计算间接费、独立费和税金，最终形成单位工程造价。工程量清单计价法是首先计算工程量清单，其次是编制综合单价，再将清单各分项的工程量与综合单价相乘，得到各分项工程造价，最后汇总分项造价，形成单位工程造价。相比之下，工程量清单的计算程序显得简单明了，更适合工程招标采用，特别便于评标时对报价的拆分及对比。97 §2安装工程预算概论⑦计价模式与评标方法的区别采用定额计价招标，标底价的计算与投标报价的计算是按同一定额，同一工程量，同一计算程序进行计价，因而评标时对人工、材料、机械消耗量和价格的比较是静态的，是工程造价计算准确度的比较，而非投标企业的施工技术、管理水平、企业优势等综合实力的比较。采用工程量清单计价招标，报价采用的是市场计价模式，投标单位根据招标人统一给出的工程量清单，按国家统一发布的实物消耗量定额，结合企业本身的实际消耗定额进行调整，以市场价格进行计价，完全由施工单位自行定价，充分实现投标报价与工程实际和市场价格相吻合，作到科学、合理的反映工程造价。98 §2安装工程预算概论采用定额计价，评标时对报价的评定，以接近标底价为最优。采用工程量清单计价，评标时对报价的评定以“合理低价标价，不低于企业成本价”的标准进行评定。评标的重点是对报价的合理性进行判断，找出不低于企业成本的合理低标价，将合同授予合理低标者。这样一来，可促使投标单位把投标的重点转移到如何合理的确定企业的标价上来，有利于招投标的公平竟争、优胜劣汰。99 §2安装工程预算概论2.3安装工程施工图施工图一般包括：①设计（施工）说明②总平面布置图（室外）③平面立图④系统图⑤原理图（工艺流程图）⑥局部详图（大样图）⑦部件详图⑧主要设备材料表100 §2安装工程预算概论2.4安装工程量的计算1.工程量的意义工程量是指以物理计量单位或者自然计量单位，所表示的建筑安装工程各项目的实物量。计量单位：m，m2，m3，t（物理）台，套，个，只，块等（自然）101 §2安装工程预算概论2.工程量的计算原则及要求①准确性计算工程量时，按施工图列出的分项工程必须与预算定额中相应的分项工程一致。②规则性计算工程量采用的计算规则，必须与本地区现行的预算定额计算规则相一致。③计量单位计算工程量时，所列出的各分项工程的计量单位，必须与所使用的预算定额中相应项目的计量单位相一致。102 §2安装工程预算概论④计量精度计算安装工程量，应取小数点后一位，汇总量可取整数。自然计量单位一律是整数。3.工程量的计算方法按图列式，逐项计算，全面校对4.设备安装工程量的计算特点计量简单、分项单一103 §2安装工程预算概论2.5安装工程预算的编制单位工程是预算编制的基本单元相关说明①定额直接费在安装工程中以安装费表示。包括：定额人工费，定额机械费，安装辅材费。“人工费”与“机械费”单独列出。②安装工程的材料费分为主材费与辅材费。主材费以现行价单项核价，辅材费以定额中材料费基价为单价，再按地方规定进行调整。104 第3章：电气安装工程预算105 §3电气安装工程预算3.1电气安装工程概念发电厂升压变电站6kV10kV110kV,220kV,500kV高压输电线路地区降压变电所送电线路厂区变电站6~10kV380V/220V低压供电线路用户1.电能输配示意图106 §3电气安装工程预算2.电气安装工程项目的分类1）外线工程室外电源供电线路，主要是架空电力线路和电缆线路。2）变配电工程由变压器、高低压配电柜、母线、电缆、继电保护与电气计量等设备组成的变配电装置。3）室内配线主要有线管配线、桥架线槽配线、瓷瓶配线、瓷夹配线、钢精轧头配线、钢索配线等。4）电力工程各种风机、水泵、电梯、机床、起重机等设备（电动机）和控制器与动力配电箱。107 §3电气安装工程预算5）照明工程照明灯具、开关、插座、电扇和照明配电箱等；6）防雷工程建筑物、电气装置和其他设备的防雷。7）接地工程各种电气装置的工作接地和保护接地系统。8）发电工程一般为备用的柴油发电机组。9）弱电工程消防报警系统、保安系统、广播、电话、闭路电视系统、建筑智能化系统等。108 §3电气安装工程预算3.2常用电工材料和电气设备1.导线分类：裸线/绝缘线，铜芯/铝芯。109 常用导线型号及应用范围：110 §3电气安装工程预算2.电缆分类：铜芯/铝芯，纸绝缘/塑料绝缘/橡胶绝缘，电力电缆/控制电缆。111 §3电气安装工程预算电力电缆亦称“动力电缆”，是指传输电能的电缆，控制电缆是指传输各种控制信号的电缆。电力电缆在电力系统主干线中用以传输和分配大功能电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆传输持续性电流，电压等级范围较宽（从1KV到220KV），电流较大（导体截面较大）,电缆线芯数较少，有3芯、4芯（三相四线制），5芯（三相五线制）。控制电缆传输的是信号，电流相对较小（即导体截面较小），电压范围较窄（500V以下），电缆线芯数较多，从2芯~61芯，甚至更多。控制电缆还采用各种线芯结构、屏蔽等措施，来获得满意的电磁兼容效果。112 §3电气安装工程预算常用电缆型号及应用范围：113 §3电气安装工程预算3.绝缘材料无机材料：云母、石棉、瓷等。有机材料：橡胶、树脂、棉纱等。混合材料：有机无机混合制品。线路工程普遍应用的是瓷质绝缘子。114 §3电气安装工程预算4.电线管材焊接钢管，硬塑料管，金属软管，瓷短管等。115 §3电气安装工程预算5.电气仪表电压表，电流表，功率表，电度表等。6.变压器116 §3电气安装工程预算7.互感器专供测量仪表和继电保护配用，起隔离高压电路或扩大测量范围的作用。常与电气仪表一起安装在配电柜上。117 §3电气安装工程预算8.高压断路器高压断路器是变电所主要的电力控制设备，具有灭弧特性，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。118 §3电气安装工程预算9.高压隔离开关高压隔离开关是为了检修时能够安全些，是在不带电的情况下进行隔离。119 §3电气安装工程预算10.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。120 §3电气安装工程预算11.熔断器主要用于短路保护。121 §3电气安装工程预算12.自动空气开关用于500V以下的交直流低压配电装置中的保护性开关电器。122 §3电气安装工程预算13.低压开关用于低压电路中，直接断通电路。常用的有：闸刀开关，灯具开关，其他开关。14.插座移动式电器设备的供电点。15.配电箱接受和分配电能的电气装置，由电源系统中的开关，仪表，保护等电器组合而成。16.用电设备照明、家用电器、电热设备、动力设备等123 §3电气安装工程预算3.3电气施工图的识读1.建筑电气施工图的构成：系统图、平面图、电路图、接线图、端子接线图、设备材料表等。2.特点：（1）大多有统一的符号；（2）任何电路都是闭合的回路。包含：电源、用电设备、导线、开关设备四个要素；（3）电路中的电气设备、原件通过导线连接，构成一个整体；（4）建筑电气工程与其他工程有衔接和配合；（5）建筑电气图主要指导预算和施工，其技术参数并不完全标注。124 §3电气安装工程预算3.建筑电气识图的读图顺序（1）看总说明（2）看系统图了解系统的基本构成，主要设备、元件的规格、型号、参数等，掌握系统的基本情况；（3）看电路图和接线图一个回路一个回路的看；（4）看平面布置图了解安装位置、线路敷设部位、导线型号、规格、管径等参数；（5）看大样图；（6）看设备材料表。125 §3电气安装工程预算4.常用电气图例及含义126 §3电气安装工程预算127 §3电气安装工程预算（1）照明灯具的标注灯具的标注是在灯具旁按灯具标注规定标注灯具数量、型号、灯具中的光源数量和容量、悬挂高度和安装方式。灯具光源按发光原理分为热辐射光源（如白炽灯和卤钨灯）和气体放电光源（荧光灯、高压汞灯、金属卤化物灯）。照明灯具的标注格式为：a—b(c×d×l)/efa—同类照明灯具个数b—灯具的型号或者编号c—照明灯具的灯泡数d—灯泡或者灯管的功率（w）e—灯具安装高度（m）f—灯具安装方式l—电光源的种类（一般不标注）5.电气施工图标注128 §3电气安装工程预算常用电光源类型及代号常用灯具类型及代号129 §3电气安装工程预算照明灯具安装方式代号及代号新旧对照表130 §3电气安装工程预算例如:5—YZ402×40/2.5CH表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。如果灯具为吸顶安装，那么安装高度可用“—”号表示。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。例如:20—YU601×60/3CP表示20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊式安装，安装高度为3m。131 §3电气安装工程预算（2）配电线路的标注配电线路的标注用以表示线路的敷设方式及敷设部位，采用英文字母表示。配电线路的标注格式为：a-b(c×d)e-fa—线路编号或者线路功能的符号（一般不标注）b—导线型号c—导线根数d—导线截面积e—导线敷设方式及穿管管径f—导线敷设部位132 §3电气安装工程预算线路附设方式的文字符号133 §3电气安装工程预算线路附设部位的文字符号134 §3电气安装工程预算例如：BV(3×50+1×25)SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。BLV(3×60+2×35)SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。135 §3电气安装工程预算综合示例：CPCHBV-2×2.5SC15WC136 §3电气安装工程预算6.照明配电系统图照明配电系统图是用图形符号、文字符号绘制的，用以表示建筑照明配电系统供电方式、配电回路分布及相互联系的建筑电气工程图，能集中反映照明的安装容量、计算容量、计算电流、配电方式、导线或电缆的型号、规格、数量、敷设方式及穿管管径、开关及熔断器的规格型号等。通过照明系统图，可以了解建筑物内部电气照明配电系统的全貌，它也是进行电气安装调试的主要图纸之一。137 §3电气安装工程预算系统图中包括：①电源进户线、各级照明配电箱和供电回路，表示其相互连接形式；②配电箱型号或编号，总照明配电箱及分照明配电箱所选用计量装置、开关和熔断器等器件的型号、规格；③各供电回路的编号，导线型号、根数、截面和线管直径，以及敷设导线长度等；（一般系统图无）④照明器具等用电设备或供电回路的型号、名称、计算容量和计算电流等。（一般系统图无）138 §3电气安装工程预算A栋2单元3层楼的电度表箱（照明配电箱）共有2户，每户设备按8KW、电流按36A设计。电度表箱的进线为3相5线，其中的L1相与电度表连接，经过1个漏电保护断路器（自动开关）再通过3根（火线L1、零线N和接地保护线PE）10mm2的BV型号导线进入户内。户内也有一个配电箱，又分成6个回路经自动开关向用户的电气设备配电，而L1、L2、L3继续向4层以上配线。139 §3电气安装工程预算例图：某商场楼层配电箱照明配电系统图10A/1P的小型断路器两根带铠电缆，分别每根由3根截面6mm2和2根截面4mm2组成，电气配管为镀锌钢管SC2520A/3P的小型断路器140 §3电气安装工程预算某住宅楼照明配电系统图铜芯塑料线5根截面6mm2，30mm硬塑料管配线，沿墙和顶棚敷设，TCL的小型断路器，C型　额定电流25A，4极TCL的小型断路器，C型　额定电流16A，1极沿墙铺设铜芯塑料线3根截面2.5mm2，20mm硬塑料管配线，沿墙和顶棚、地板和顶棚敷设例图：141 §3电气安装工程预算7.平面布置图(1)照明平面图的用途、特点主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。(2)照明、插座平面图举例例图分别为某高层公寓标准层插座、照明平面图。142 §3电气安装工程预算某高层公寓标准层插座平面图等电位端子箱143 §3电气安装工程预算某高层公寓标准层照明平面图144 §3电气安装工程预算3.4电气安装工程预算定额的使用建筑电气工程主要使用安装工程定额为第二册《电气设备安装工程》。其适用于工业与民用新建、扩建工程中10KV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、市政道桥照明器具、防雷及接地装置、配管配线、电梯电气装置、电气调整试验等安装工程。在使用时应注意本册定额与其他有关安装专业定额册的关系。例如：电机设备的安装执行第一册《机械设备安装工程》，自动化控制工程中的一些电气设备安装执行第十册《自动化控制仪表安装工程》等。145 §3电气安装工程预算使用定额应注意的问题1.定额未计价材料的计算电气设备安装工程预算定额中的未计价材料，大部分都是主材。其计算方法如下：（1）定额中括号表示的未计价主材主材预算价格＝定额主材耗量×预算价格（2）定额中未编列的主材主材预算价格＝设计使用量×(1＋施工损耗率)×预算价2.定额执行界限及执行内容的规定P154~P156146 §3电气安装工程预算3.关于各项增加费用的说明（1）脚手架搭拆费（10kV以下架空线路除外）按人工费的4%计算，其中人工工资占25%。（2）工程超高增加费（已考虑了超高因素的定额项目除外）：操作物高度离楼地面5m以上、20m以下的电气安装工程，按超高部分人工费的33%计算。（3）高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）按表3-31计算。（4）安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费。（5）在有害人身健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费。147 §3电气安装工程预算3.5电气安装工程量计算1.配管工程量计算计算规则及其要领计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。千万不要跳算，以免产生混乱，影响工程量计算的正确性。148 §3电气安装工程预算计算方法水平方向敷设的线管：以施工平面布置图的线管走向和敷设部位为依据，并借用建筑物平面图所示墙、柱轴线尺寸进行线管长度的计算。垂直方向敷设的管（沿墙WC，WE，QM，QA、柱CC，CE，ZA，ZM引上或引下）：其工程量与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。当埋地配管（FC）时，水平方向的配管按墙柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋地深度和引向墙、柱的高度进行计算。149 §3电气安装工程预算当线管沿墙暗敷（WC，QA）时，其水平长度按相关墙轴线尺寸计算该配管长度。如下图中的n1回路。当线管沿墙明敷（WE，QM）时，其水平长度按相关墙面净空长度尺寸计算该配管长度。如上图中的n2回路。150 垂直方向的配管计算方法如下图所示。若埋地配管或架空进线配管，如下图所示。151 §3电气安装工程预算平面图立面图若埋地配管或架空进线配管，如下图所示。152 §3电气安装工程预算（2）在钢索上配管时，应另外计算钢索架设和钢索拉紧装置制作与安装两项费用。（3）当动力配管发生刨砼地面沟时，按管径分档，以m计量。套动力配管混凝土地面刨沟定额。（4）在吊顶内配管敷设时，电线管、钢管、硬质塑料管等按明配线管选套定额。但金属软管、刚性阻燃管敷设执行吊棚内敷设定额。注意分别统计工程量。（5）电线管、钢管明配、暗配均包括刷防锈漆，若设计要求作特殊防腐处理时，应另列项目计算，执行《刷油、防腐蚀、绝热工程》定额。（6）配管工程包括接地，不包括支架制作与安装。153 §3电气安装工程预算2、配管接线盒箱、盒安装工程量计算按照施工规范，穿在管内的导线，在任何情况下都不能有接头，必须接头时，应把接头放在接线盒、开关盒或灯头盒内。无论是明配还是暗配线管，均发生接线盒（分线盒）或接线箱安装，或开关盒、灯头盒、插座盒安装。均以“10个”计量。箱盒均为未计价材料。开关盒、灯头盒、插座盒均执行开关盒安装定额，但未计价材料应分别统计。（1）接线盒产生在管线分支处或管线转弯处。（2）线管敷设超过下列长度时中间应加接线盒。管长超过30m且无弯时；管长超过20m，中间只有一个弯时；管长超过12m，中间有两个弯时；管长超过8m，中间有三个弯时。154 §3电气安装工程预算图中：1—接线盒2—开关盒3—灯头盒4—插座盒155 §3电气安装工程预算3、管内穿线工程量计算（1）管内穿线管内穿线分照明线路和动力线路穿线，用铝芯线、铜芯线、补偿导线、和多芯软线分类，以不同导线截面分档，按“单线延长米”计量，导线截面超过6㎜2以上的照明线路，按动力穿线定额计算。管内穿线长度计算公式为：管内穿线长度=(配管长度＋导线预留长度)×同截面导线根数（2）导线进入开关箱、柜及设备预留长度见下表。156 §3电气安装工程预算导线预留长度表157 §3电气安装工程预算用图形表示刚才的表格如下注意：线路分支接头线、进入灯具及明暗开关、插座、按钮等预留导线长度已分别综合在相应定额中，不得另行计算导线长度。（3）导线与设备相连需焊（压）接线端子，按“个”计量。158 §3电气安装工程预算4、配线工程量计算（1）配线工程是以所配线的规格、敷设方式和部位来划分定额的。图纸上配线方式表达方式如下表。159 §3电气安装工程预算（2）配线工程量计算规则线夹配线：分瓷夹板和塑料夹板配线，按敷设在木、砖、砼等不同的结构上和导线规格，以“线路延长米”计量。绝缘子配线：分为鼓形绝缘子（瓷柱）、针式绝缘子和蝶式绝缘子配线，以“单线延长米”计量。绝缘子配线所需要的支架，应另列项目计算其制作安装费用。绝缘子配线若需要拉紧装置，其费用按套计算。槽板配线：分为木槽板（CB）和塑料槽板（VB）配线，按敷设在木、砖、砼等不同的结构上和导线规格，以“线路延长米”计量。塑料护套线配线：不论圆形、扁形、轨形护套线，以二芯、三芯为区别，按“单线延长米”计量。塑料护套线沿钢索敷设时，钢索架设与拉紧装置费用另计。160 §3电气安装工程预算线槽配线：金属线槽（GXC）和塑料线槽（VXC），线槽安装按m计量，槽内配线按“单线延长米”计量。线槽需要支架时，支架制作与安装费用另计。161 §3电气安装工程预算（1）D=d＋f＋c＋2g＋(H－A)＋(H－a)＋(h-a)＋e（2）L=D＋1.5＋2(A＋B)＋5(a＋b)例1：如图某工程架空引入电源，若一根线从引入处穿至AL4时，试计算：（1）配管总长D=？（2）导线单根总长L=?要求写出计算式，箱的安装高度均为e，埋地深度为g。162 §3电气安装工程预算例2：如图某供电工程电缆穿管入户总箱AL1，板面尺寸A×B，分箱AL11～AL4板面尺寸为a×b，安装高度均为f，试计算：（1）电缆入户保护管总长D=？（2）电缆入户前端长若为L1，穿管入户至AL1总箱后，总长L=？（3）AL1总箱至各箱配管管长D1=？（4）导线从AL1开始，穿至各箱，当只计算一根同截面线时Ld=？(1)电缆保护管长D=(路基外缘宽＋1.0)＋d＋c＋e＋f(2)电缆敷设总长L=(D＋L1＋2＋2)×1.025(3)配管D1=4c＋2h＋(H－f)＋f=4c＋2h＋H(4)Ld=D1＋3(A＋B)＋11(a＋b)教材P164163 §3电气安装工程预算例3：如图某设备和照明箱穿管埋地，埋地深度为e，试计算：（1）配管总长D=？（2）配线四根时，总长L=？（3）就电气安装而言，还应立哪些项目来计算。D=h＋d＋c＋2e＋0.2L=[D＋2(A＋B)＋(a＋b)＋1.0]×4（3）就电气安装而言，还应列项：AL配电箱安装，1台AL箱型钢基础制作，kgAL箱型钢基础安装，kgXM照明配电箱安装，1台照明配电箱支架制作，kg照明配电箱支架安装，kg电动机调试，1台电动机检查接线，1台164 §3电气安装工程预算例4：如图某供电工程架空进线，从进户算起，试计算：（1）配管总长D=？（2）一根导线从进户算到底，总长L=？（3）就电气安装而言，还应列哪些项目？（埋地深度为0.2m）D=c＋(H－A)＋d－B/2＋e＋f＋4h＋0.2×6＋0.2L=D＋1.5＋2(A＋B)＋2(a＋b)＋0.3×2＋1.0（3）就电气工程而言，还应列项：AL1配电箱安装，1台AL1箱型钢基础制作，tAL1箱型钢基础安装，mAL2配电箱安装，1台AL2配电箱支架制作，kgAL2配电箱支架安装，kg开关安装，1个电动机调试，1台电动机检查接线，1台165 §3电气安装工程预算例5：某楼某层照明全暗敷，层高3.9m，砖混结构建筑，XRM箱板面350×250，安装高度1.5m，管pvc15，穿BV-2×1.5线，试问：（1）配管多长？（2）穿线多长？（3）若有吊顶时，管应该怎样立项？D=(3.9－1.5)×5＋3.9÷2×5＋7.5÷6×6=29.25mL=[29.25＋(0.35＋0.25)×5]×2=64.5m若有吊顶时，天棚内敷设的配管按明敷，则列项如下：PVC15管暗敷，D1=(3.2－1.5)×5=8.5mPVC15管明敷，D1=29.25－8.5=20.75m管内穿线BV-2×1.5，64.5m为什么要分明敷和暗敷计算？166 §3电气安装工程预算167 §3电气安装工程预算168 §3电气安装工程预算例：某厂加工间，砖混结构工程，层高3.2m。（1）总配电箱AL座式PGL型，板面尺寸A×B，进线管G50，支架高3.0m；（2）AL至设备距离e，G20埋地敷设，埋地深度0.2m；（3）AL至XM用PVC15管沿墙明敷；（4）XM安装高度1.5m，至灯具及开关全用两线塑料槽板配线，灯开关高1.2m。试计算这些配管、槽板长度。G50管：D=0.24＋(3.0－A)G20管：D=0.2＋e＋0.2＋0.2PVC15管：D=c/2＋d/2－B/2－b/2＋1.5塑料槽板配线（线路长度）：L=(3.2－1.5－a)＋c/2＋d/2＋(3.2－1.2)169 §3电气安装工程预算170 5.电机安装的检查接线与调试工程量计算电机是指在动力线路中的发电机和电动机，多出现在各用电设备上或发电设备上，其设备安装和电机本体安装工程量，用第一篇《机械设备安装工程》定额，而电机的检查接线属于电气安装项目。单台电机重量在3吨以下的为小型电机；单台电机重量在3吨以上至30吨以下的为中型电机；单台电机重量在30吨以上的为大型电机。（1）电动机检查接线工程量计算电机的检查接线，均以“台”为计量单位。排风扇、台扇、吊风扇等民用电机，不能计算电机调试和检查接线费用。（2）电动机调试各种电机调试均以“台”进行计量。§3电气安装工程预算171 §3电气安装工程预算例：下列各设备由HH，HK，QZ，QC控制，应分别计算哪些调试？解：图中：HH—封闭式负荷刀开关；HK—开启式负荷刀开关QZ—综合启动器；QC—磁力启动器（a）刀开关控制调试，1台；电机检查接线22kw，1台（b）刀开关控制调试，1台；电机检查接线3kw，1台（c）综合启动器控制调试，1台；电机检查接线22kw，1台（d）磁力启动器控制调试，1台；电机检查接线10kw，1台172 §3电气安装工程预算6.照明器具安装工程量计算照明灯具种类很多，预算定额把其归纳为普通灯具安装、装饰灯具安装、荧光灯具安装、工厂灯及防水防尘灯安装、医院灯具安装、路灯安装及其他附件安装工程。（1）灯具安装方式及组成灯具安装方式173 §3电气安装工程预算（2）照明器具的组成照明器具不但起照明作用，更重要的还起到装饰作用。它由照明灯具、电光源、控制器组成。照明灯具由灯架、灯罩、灯座、及其他附件组成。电光源由各种灯泡、灯管等。控制器指的是开关。174 §3电气安装工程预算（3）灯具安装工程量计算及定额使用灯具安装工程量以灯具种类、型号、规格、安装方式划分定额，以“套”计量。定额已包括用摇表测量绝缘及灯具试亮工作，但不包括调试工作（属线路调试）。除路灯、投光灯、碘钨灯、氙气灯、烟囱及水塔指示灯外，其他灯具安装高度超过5米时，应计算操作高度增加费。装饰灯具安装定额中已考虑了一般工程的超高作业因素并包括脚手架搭拆费用。灯具安装定额包括灯具和灯管（泡）的安装，但灯具和灯泡属于未计价材料。175 §3电气安装工程预算（4）开关、按钮、插座及其他器具安装工程量计算①开关安装包括拉线开关、扳把开关、板式开关、密闭开关、一般按钮开关等。板式开关分为单控和双控，分别分为单联、双联、三联、四联、五联、六联。开关分为明装与暗装两种方式。工程量以“套”计量。注意：此处开关安装是指的照明器具用的开关，与变配电控制开关不同，注意不能混用。②插座安装定额分为普通插座和防爆插座两种。分为明装与暗装，定额看插座上的孔数分档（单相插座2、3、4、5、6、7、8、9、10、11、12孔，三相插座4孔）。工程量均以“套”计量。176 §3电气安装工程预算（5）风扇、安全变压器、电铃、门铃安装各类风扇（吊扇、壁扇、排风扇、鸿运扇）均以“台”进行计量，套相应定额。安全变压器：以台进行计量。不包括支架的制作安装费用。电铃安装：依铃径大小分档，以“套”计量。门铃安装分明装与暗装以“个”计量。177 §3电气安装工程预算例：某工程层高3.2m，架空进线，高3.0m，进户线BV-3×2.5，PVC20，XM挂式箱，280×150，高1.8m，室内PVC15管明敷，穿线BV-1.5。开关及插座高1.2m，要求列项算量。178 §3电气安装工程预算7.防雷及接地装置工程量计算雷电流过地表面的被击物时，具有极大的破坏性，其电压可达数百万至数千万伏，电流达几十万安，造成人畜伤亡、建筑物击毁或燃烧、线路停电及电气设备损害等严重事故，为此，我们应根据被保护物的不同要求，装设防雷装置。所谓防雷装置即接闪器、引下线、接地装置、过电压保护器及其他连接导体的总和。接闪器是指直接截受雷击的避雷针、避雷带、避雷线、避雷网以及用作接闪的金属屋面和金属构件等。引下线是指连接接闪器与接地装置的金属导体。接地装置是接地体和接地线的总和。接地体是指埋入土壤中或混凝土基础中作散流用的金属导体。接地线是指从引下线断接卡或换线处至接地体的连接导体（接地母线）。建筑物防雷接地示意图如下所示。179 §3电气安装工程预算避雷针避雷网避雷带引下线引下线卡子断接卡子引下线保护管接地母线接地极建筑物防雷与接地组线180 §3电气安装工程预算接地极接地母线TM外壳保护接地线TM工作零线N接地TM工作零母线变压器TM配电柜外壳接地配电工作零母线N配电柜变配电接地系统示意图181 §3电气安装工程预算（1）接闪器安装工程量计算①避雷针安装根据其安装部位不同分别列项预算定额分为：安装在烟囱上、安装在平屋面上、安装在墙上、安装在金属容器顶上、安装在金属容器壁上、安装在构筑物上（木杆上、水泥杆上、金属构架上）。避雷针按“根”计量。但独立避雷针以“基”计量。②半导体少长针消雷装置安装，以“套”计量。③避雷网安装，工程量以“10米”计量。公式如下：避雷网长度=图示长度×(1＋3.9%)3.9%—为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。182 §3电气安装工程预算183 §3电气安装工程预算（2）引下线安装工程量计算①引下线安装按施工图建筑物高度计算，以“10m”计量。安装定额包括支持卡子的制作与埋设。其引下线工程量按下式计算:引下线长度=图示长度×(1＋3.9%)②利用建（构）筑物结构主筋作引下线利用建（构）筑物结构主筋作引下线以“10m”为计量单位。184 §3电气安装工程预算（3）接地装置安装与调试工程量计算①接地母线安装接地母线按材料分为镀锌圆钢、镀锌扁钢、或铜绞线，以“延长米”计量。工程量计算公式如下：接地母线长度=图示长度×(1＋3.9%)接地母线敷设定额内已包括地沟的挖填土及夯实工作，不应另计挖填土费用，如遇有石方、矿渣、积水、障碍物等情况时，可另行计算。接地母线分室内与室外安装。室内母线安装包括支持卡子与接地线端子的制作与安装。②接地跨接安装接地母线遇有障碍时，需跨越而相连的接头线称为跨接。如下图所示。接地跨接以“10处”为计量单位。构架接地以“1处”为计量单位。185 §3电气安装工程预算跨接线接地母线卡子跨接线③接地极制作安装以“根”进行计量。④接地调试。以“组”或“系统”进行计量。186 §3电气安装工程预算例：某接地装置系统，建筑物室内外高差0.3m。（1）室内接地母线镀锌扁钢－25×4沿墙高0.3m处敷设，仅底层有母线；（2）室外接地母线镀锌扁钢－25×4，埋于室外自然地面下1.2m。试计算该系统相关项目的工程量。1、室外接地母线安装－25×4L=(25＋1.2×2＋0.3×2)×1.039=29.1m2、室内接地母线－25×4L=30×1.039=31.2m3、接地极制安∠50×5，5根4、接地母线跨接，1处5、接地装置调试，2组187 §3电气安装工程预算例：某接地装置系统，建筑物室内外高差0.6m。（1）接地母线镀锌圆钢φ8，接地极用∠50×5，2500㎜；（2）室内接地母线敷于墙上0.3m处；（3）室外敷于自然地面下1.6m处。试计算该系统相关项目的工程量。1、室外接地母线安装φ8L=(85+(1.6+0.6)×2)×1.039=92.89m2、室内接地母线φ8L=45×1.039=46.76m3、接地极制安∠50×5，11根2、接地装置调试，1系统188 §3电气安装工程预算8.电气调试工程量计算电气调试包括电气设备本体试验和主要设备的分系统调试、设备单体调试、设备单体元件和单个仪表调试、各工序调试。电气系统调试，以电气系统图为单位进行划分；设备单体调试以“台”、“套”划分，设备单体元件和单个仪表调试有的已包括在相应定额的系统调试之中，不得另计；工序调试包括在系统调试之中，若分工序调试时，其调整费用可按规定比例进行计算。具体调试内容详见教材：P169~P170。189 §3电气安装工程预算3.5电气安装清单项目及其工程量计算教材：P177~P185。190 §3电气安装工程预算3.6电气安装工程预算的定额计价1.电气安装费内增收费用的计算2.电气预算“定额计价”编制程序（1）读图划分预算项目和计算次序。（2）计算工程量主要分为：线路和装置与设备两部分，逐项按系统计算工程量。然后按定额项目和顺序统计工程量。191 §3电气安装工程预算（3）计算定额直接费①计算主材费②计算定额安装费。包括：人工费、机械费和安装材料（辅材）费。③计算施工增加费。列入安装费内。④定额直接费合计与汇总。192 §3电气安装工程预算（4）调整定额直接费①主材费用不调整②人工费调整调后人工费＝（定额人工费之和÷定额人工费单价）×现行预算工资标准＝定额人工费＋人工费价差③机械费调整调后机械费＝定额机械费之和×（1＋机械调整系数）④安装辅材费调整调后机械费＝定额安装辅材费×（1＋材料调整系数）193 §3电气安装工程预算194 §3电气安装工程预算（5）计算综合间接费（江苏省规定）综合间接费＝调后人工费×综合间接费费率（6）计算独立费第二章第2节及附录六（清单计价中的一些措施费）（7）计算税金税金＝（主材费＋调后安装费＋综合间接费＋独立费）×综合税率综合税率:市区3.44%；县城、镇3.38%；其他地区3.25%.195 §3电气安装工程预算（8）计算总造价电气安装工程预算总造价＝主材费＋调后安装费＋综合间接费＋独立费＋税金注意:调整定额直接费196 §3电气安装工程预算3.6电气安装工程的清单计价（1）读图（2）根据计价表（或定额）项目计算分部分项工程量（3）对照GB50856—2013中电气安装“清单”计价项目及其工程量，列出本项目的分部分项工程量清单（4）依据计价表，参照现行的“指导价”核定清单项目的综合单价（5）将核定后的综合单价代入分部分项工程量清单，计算各分部分项工程费用及其人工费，主材费（6）根据GB50856—2013中安装工程措施项目名录，结合实际情况，列出“措施项目清单”并计算费用197 §3电气安装工程预算电气安装工程预算总造价＝分部分项工程费＋措施项目费＋其他项目费＋规费＋税金注意:调整综合单价（7）计算其他项目费用、规费及税金。（8）计算总造价198 §3电气安装工程预算实例：某电气照明工程量清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总199 §3电气安装工程预算一、熟悉工程概况、施工图与设计施工说明本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A户型为4室1厅，约92m2；B户型为3室1厅，约73m2。共用楼梯、楼道。配电箱安装高度均为1.8m，除特别注明外，所有开关距地1.4m安装，插座距地0.4m安装。房间内所有照明、插座管线均选用了2.5mm2铜芯塑料绝缘线，除特别注明外，照明为两线，插座为三线。穿线管使用20mm管径的PVC硬质塑料管，敷设在现浇混凝土楼板内，竖直方向为暗敷设在墙体内。本电气照明工程提供了两张设计图纸，电气照明平面图和配电系统图。200 §3电气安装工程预算201 §3电气安装工程预算202 §3电气安装工程预算由配电系统图可知，每层住宅楼采用220V单相三线系统供电。在楼道内设置一个配电箱AL-1，安装高度为1.8m，配电箱有4路输出线，其中，1L为A户供电，2L为B户供电，导线使用铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，敷设方式为沿墙暗敷，3L供楼梯照明，4L为备用，3L、4L的预算省略。A户、B户在室内各安装一个配电箱AL-1-2、AL-1-1，其安装高度为1.8m，分别采用3路供电，其中Ll供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。203 §3电气安装工程预算由设计说明可知：房间内所有照明、插座管线均选用了2.5mm2铜芯塑料绝缘线，穿线管使用20mm管径的PVC硬质塑料管，敷设在现浇混凝土楼板内，竖直方向为暗敷设在墙体内。照明回路沿墙和楼顶板暗敷，插座回路沿墙和楼地板暗敷。图中为特别注明的所有开关距地1.4m安装，插座距地0.4m安装。204 §3电气安装工程预算二、编制依据（本电气照明工程清单计价）主要编制依据有：①工程施工图（平面图和系统图）和相关资料说明。②《江苏省建设工程工程量清单计价项目指引》。③《江苏省安装工程计价表》（2004年）。④国家和工程所在地区有关工程造价的文件。205 §3电气安装工程预算三、工程清单项目的划分及项目编码表格本电气照明工程可划分成11个清单安装项目：1、照明配电箱安装；2、小电器板式开关安装；3、小电器插座安装；4、电气配管（电线钢管敷设）；5、电气配管（电线PVC管敷设）；6、电气配管（接线盒安装）；7、电气配线（6mm2铜芯塑料绝缘线的管内穿线）；8、电气配线（2.5mm2铜芯塑料绝缘线的管内穿线）；9、普通吸顶灯及其他灯具（半圆球吸顶灯的安装）；10、装饰灯（吊灯的安装）；11、荧光灯（荧光灯的安装）。206 §3电气安装工程预算根据《江苏省建设工程工程量清单计价项目指引》，在表格1中填入各清单安装项目的项目编码、计量单位和定额编号。配电箱安装的项目编码可从《江苏省建设工程工程量清单计价项目指引》的P245查知，为“030204018”，计量单位是“台”；由《江苏省安装工程计价表》的P87查知半周长为1m的成套配电箱安装的定额编号是“2-264”。小电器安装的项目编码是“030204031”，计量单位是“套”，小电器板式开关安装的定额编号是“2-1638”，小电器插座安装的定额编号是“2-1668”。其它安装项目的编码、计量单位和定额编号也可以一一查得。207 §3电气安装工程预算工程清单项目的划分及项目编码表格（表1）208 §3电气安装工程预算四、工程量计算1、照明配电箱的安装每层公用1台配电箱，A、B户又各设有1台配电箱，这样每层共有3台配电箱，六层计有18台配电箱。2、板式开关的安装A型单元9只，B型单元9只，这样每层有18只开关，六层共108只开关。3、单相三孔插座的安装A型单元20只，B型单元18只，这样每层有38只插座，六层共228只开关209 §3电气安装工程预算4、钢管的敷设由层配电箱AL-l至B户配电箱AL-1-1：其敷设钢管的长度由层配电箱到顶板的1.2m加上到户配电箱的水平距离1m，再加上顶板到户配电箱的1.2m，计3.4m长。由层配电箱AL-1至A户配电箱AL-1-2：其敷设钢管的长度为1.2+3.13+1.2=5.53m。每层敷设钢管长度为：3.4m+5.53m=8.93m。工程共六层，共敷设钢管长度为8.93×6=53.58，再加上从底层层配电箱到六层层配电箱的竖直配管长度3×5=15m，计68.58m。210 §3电气安装工程预算5、PVC管的敷设B型单元，对于L1回路，有（开关箱至楼板顶的1.2m）+（开关箱水平至起居室6号吊灯开关的0.44m）+（起居室6号吊灯开关水平至6号吊灯的1.55m）+（6号吊灯至卧室荧光灯的3.55m）+（卧室荧光灯至开关的1.55m）+（6号吊灯至主卧室荧光灯的3.89m）+（主卧室荧光灯到开关的1.33m）+（主卧室荧光灯至阳台灯开关的2.22m）+（阳台灯开关至阳台灯的0.89m）+（主卧室荧光灯至卧室荧光灯的3.66m）+（卧室荧光灯至卧室荧光灯开关的1.33m）+（卧室荧光灯至2号灯的2.55m）+（2号灯至开关的0.56m）+（2号灯至厨房灯的2m）+（厨房灯至开关的1.67m）+（厨房灯至阳台2号灯开关的1.67m）+（厨房阳台2号灯开关至2号灯的1.33m）+（8只灯，由房顶楼板至开关的配管1.6m×8），计44.19m。对于L2回路，配管长度为33.42m。对于L3回路，配管长度为11.53m。211 §3电气安装工程预算A型单元，对于L1回路：1.2+2.78+4+3.89+1.67+3.66+1.78+2.22+1.34+3.89+1.67+2.78+1.67+2+1.67+1.67+1.11+1.6×8，配管长度为51.80m。对于L2回路：1.8+3.63+4.2+3.6+2+7.22+3+1.33+3.11+7+1.8×1+0.4×12，配管长度为43.49m）对于L3回路：1.8+3.6+2+2+1.44+1.8×2+1×1+0.4×2，配管长度为16.24m。小计六层PVC管敷设长度为：(44.19+33.42+11.53+51.8+43.49+16.24)×6=1204.02m212 §3电气安装工程预算6、接线盒的安装B型单元：Ll回路：有接线盒7个，开关盒8个，计15个接线盒。L2回路：有13个接线盒。L3回路：有6个接线盒。A型单元：Ll回路：有接线盒4个，开关盒8个，计12个接线盒。L2回路：有12个接线盒。L3回路：有9个接线盒。六层接线盒小计：（15+13+6+12+12+9）×6=402个213 §3电气安装工程预算7、电气配线钢管内穿6mm2铜芯塑料绝缘线，每回路管内有3根线，长度为：68.58m×3=205.74m。8、电气配线PVC管内穿2.5mm2铜芯塑料绝缘线。B型单元：L1回路为照明回路，除起居室6号吊灯开关水平至6号吊灯为3根线外，其余为2根线，所需长度为：L1回路全部管长44.19m×2+1.55m＝89.93m。L2和L3回路为插座回路，都为3根线，所需长度为：L2回路全部管长33.42m×3+L3回路全部管长11.53m×3，等于100.26m+34.59m＝134.85m。214 §3电气安装工程预算A型单元：Ll回路为照明回路，都为2根线，所需长度为：51.8×2＝103.6m。L2和L3回路为插座回路，都为3根线，所需长度为：L2回路全部管长43.49m×3+L3回路全部管长16.24m，等于130.47m+48.72m=179.19m。小计2.5mm2铜芯塑料绝缘线：（89.93+100.26+34.59+103.6+130.47+48.72）×6=507.57×6=3045.42m215 §3电气安装工程预算9、半圆球吸顶灯的安装每户3套，共6套，小计：6×6=36套。10、吊灯的安装每户1套，共两套，小计：2×6=12套。11、单管成套荧光灯的安装A型单元5套，B型单元4套，共9套。小计：9×6=54套。216 §3电气安装工程预算工程量计算表（表2）217 五、套用定额计价表计算分部分项工程量清单报价不含主材的分部分项工程量清单报价表（表3）218 §3电气安装工程预算由表格1中定额指引，根据各清单项目的定额编号和《江苏省安装工程计价表》，将查出的各清单项目的综合单价、人工费单价填入分部分项工程量清单报价表中（表格3）。例如表格1中的清单项目“配电箱”，由其定额编号“2-264”和《江苏省安装工程计价表》P.87.，查知1台配电箱安装的综合单价是“97.02”元，人工费单价是“42.12”元。将配电箱安装的综合单价97.02元和人工费单价“42.12”元填入表格3中。将配电箱安装的综合单价97.02元乘以配电箱的工程数量18台，得配电箱的合价1746.36元，将配电箱安装的人工费单价42.12元乘以配电箱的工程数量18台，得配电箱的人工费合价758.16元（见表格3）。219 §3电气安装工程预算同样，根据开关安装的定额编号“2-1638”，由《江苏省安装工程计价表》查得其综合单价是“3.75”元，人工费单价是“1.99”元。将开关安装的综合单价3.75元乘以其的工程数量108套，得开关安装的合价405元，将配电箱安装的人工费单价1.99元乘以配电箱的工程数量108套，得配电箱的人工费合价214.92元（见表格3）。将查得的插座安装综合单价4.18元和人工单价2.13元，钢管配管综合单价4.08元和人工单价1.99元，PVC配管综合单价2.11元和人工单价1.12元，接线盒综合单价2.25元和人工单价1.05元，6mm2电气配线综合单价0.52元和人工单价0.19元，2.5mm2电气配线综合单价0.26元和人工单价0.23元，吸顶灯安装综合单价13.77元和人工单价5.05元，装饰吊灯安装综合单价26.40元和人工单价9.46元，荧光灯安装综合单价11.73元和人工单价5.08元填入表格3中。220 §3电气安装工程预算将相应计算的合价953.04元、279.89元、2540.44元、904.5元、107.12元、791.7元、495.72元、316.8元、633.42元和人工费合价485.64元、136.51元、1348.48元、422.1元、39.14元、700.35元、181.8元、113.52元、274.32元填入表格3中。小计出分部分项工程量清单报价：9173.99元，其中人工费为4674.94元。221 主材费用计算表（表4）六、计算主材费用222 §3电气安装工程预算表格4所示为主材费用计算表。表中主材单价应以当地工程造价管理部门所编制的材料预算价格为依据，缺项者可依据当地造价管理部门所发布的材料价格信息确定。如果还不能确定，可参考市场价或订货价，按材料预算价格编制的方法确定。现确定的照明配电箱单价为300元/台，板式开关为15元/套，单相三孔插座为5元/套，钢管为6.62元/m，PVC管为3.50元/m，接线盒为5.10元/个，BV6.0铜芯塑料绝缘线为4.39元/m，BV2.5铜芯塑料绝缘线为1.20元/m，吊灯为450元/套，半圆球吸顶灯为32元/套，单管成套荧光灯为39.6元/套。主材消耗数量，要考虑主材的损耗量，其损耗率是计价表中规定的，在定额说明或计价表附录中均有说明。照明配电箱不考虑损耗率，其消耗数量为：18台，消耗数量18台与单价300元相乘，得配电箱的合价5400元。223 §3电气安装工程预算由《江苏省安装工程计价表》P.432.查得板式开关的损耗率是2%，因此板式开关的消耗数量为：108×(1+2%)＝110.06，其合价为1650.90元。查得单相三孔插座的损耗率是2%，其消耗数量为：228×(1+2%)＝232.56，其合价为1162.80元，查得DN25钢管的损耗率是3%，其消耗数量为：68.58×(1+3%)＝70.64m，其合价为467.64元。查得PVC管的损耗率是3%，其消耗数量为：1204×(1+3%)=1240.12m，其合价为4340.42元。查得接线盒的损耗率是2%，其消耗数量为：402×(1+2%)＝410.04个，其合价为2091.20元。224 §3电气安装工程预算查得BV6.0铜芯塑料绝缘线的损耗率是3%，其消耗数量为：206×(1+3%)＝212.18m，其合价为931.47元。查得BV2.5铜芯塑料绝缘线的损耗率是3%，其消耗数量为：3045×(1+3%)=3136.35m，其合价为3763.62元。查得吊灯的损耗率是1%，其消耗数量为：12×(1+1%)＝12.12套，其合价为5454.00元。查得吸顶灯的损耗率是1%，其消耗数量为：36×(1+1%)＝36.36套，其合价为1163.52元。查得荧光灯的损耗率是1%，其消耗数量为：54×(1+1%)＝54.54套，其合价为2159.78元。合计主材费用：28585.36元。225 七、单位工程措施项目清单单位工程措施项目清单表（表5）常见的单位工程措施项目有：现场安全文明施工措施费，脚手架搭设费，夜间施工增加费，二次搬运费和冬雨季施工增加费等。本工程现只考虑现场安全文明施工措施费和脚手架搭设费二项。226 §3电气安装工程预算现场安全文明施工措施费的计算基数是分部分项工程量清单报价表（表格3）中安装费报价9173.99元与主材费用（表格4）28585.36元两项之和，为377759.35元）。现场安全文明施工措施费由基本费、考评费、奖励费三项组成（见表格5），它们的费率分别是0.8%、0.4%和0.4%，这样计算的基本费、考评费、奖励费分别是302.08元、151.04元、151.04元，现场安全文明施工措施费为604.16元。脚手架搭设费的计算基数是分部分项工程量清单报价表（表格3）中小计的人工费4674.94元，计算费率为4%，从而脚手架搭设费等于4674.94元乘4%，等于187元。小计措施项目清单费用（等于604.16元加上187元）：791.16元。227 §3电气安装工程预算八、单位工程其他项目清单常见的其他项目清单分招标人部分和投标人部分，招标人部分有不可预留费、工程分包和材料购置等；投标人部分有总承包服务费、零星工作项目等（见表格6）。单位工程其他项目清单费用可由招标文件、或甲、乙双方协商确定。本工程未考虑其他项目清单费。单位工程其他项目清单表（表6）228 §3电气安装工程预算九、规费明细建筑安装工程规费项目有：工程排污费，建筑安全监督管理费，社会保障金（养老保险金、失业保险金、医疗保险金），住房公积金，工程定额测定费和危险作业意外伤害保险等。本工程考虑了建筑安全监督管理费，社会保障金和住房公积金三项规费（见表格7）。规费计算基数为含主材的分部分项工程量清单费用37759.35元，加措施项目清单费用791.16元，再加其他项目费用，等于38550.51元。建筑安全监督管理费，社会保障金和住房公积金的费率分别为0.19%、2.2%、0.38%，计算得它们的费用分别是73.26元、848.11元、146.49元。小计规费：1067.86元。229 §3电气安装工程预算规费明细表（表7）十、单位工程费用汇总根据江苏省安装工程计算程序（包工包料），本工程造价等于分部分项工程量清单费用(含主材)37759.35元+措施项目清单费用791.16元+其他项目费用0元+规费1067.86元+税金1362.87元，为40981.24元（见表格8）。230 §3电气安装工程预算单位工程费用汇总表（表8）其中税金1362.87等于分部分项工程量清单费用，措施项目清单费用，其他项目费用，规费四项之和与税金费率3.44%的乘积。本住宅楼电气照明工程的工程造价是：40981.24元。231 第4章：给水排水工程预算232 §4给水排水工程预算4.1给水排水工程概念给排水工程分类给排水工程总的可分为：城市给排水工程、建筑给排水工程。城市给水工程包括：取水、净水、输配水工程。城市排水工程包括：生活污废水排放、工业污废水排放、降水排放（雨雪水）工程。建筑给水工程包括：生活给水系统、生产给水系统、消防给水系统。建筑排水工程包括：生活排水系统、生产排水系统、雨（雪）水排水系统。233 §4给水排水工程预算建筑给水系统的任务是将城市市政给水管网中的水输送到建筑物内各个用水点上，并满足用户对水质、水量、水压的要求。建筑给水系统应包括室外给水系统和室内给水系统两部分。建筑排水系统的任务是将卫生器具和生产设备所产生的污水以及雨雪水迅速排入城市市政污水管道中，并为污水的处理提供便利。建筑排水系统也应包括室外排水系统和室内排水系统两部分。234 §4给水排水工程预算（1）给水系统的组成引入管水表节点给水管道系统给水附件升压与贮水设备2.生活给水工程概述235 §4给水排水工程预算a:引入管引入管是指由建筑物外第一个给水阀门井引至室内给水总阀门或室内进户总水表之间的管段，是室外给水管网与室内给水管网之间的联络管段，也称进户管。它多埋设于室内外地面以下。b:水表节点水表节点是指引入管上装设的水表及在其前后设置的阀门、泄水装置、旁通管等的总称。水表节点有设有旁通管水表节点和无旁通管水表节点。给水系统组成示意图236 §4给水排水工程预算c:给水管道系统室内给水管道系统由水平的或垂直的干管、立管及支管等组成。干管是指从室外总阀门或水表将水自引入管输送到各个立管的管道。立管是垂直于建筑物各楼层的管道，它将水自干管沿竖直方向输送到各个用水楼层的横支管。支管是同层内配水的管道，将立管送来的水送至各配水点的配水龙头或卫生器具的配水阀门。无旁通管的水表节点设有旁通管的水表节点237 d:给水附件给水附件是指给水管道系统上装设的阀门、消火栓及各式配水龙头等。它主要用于控制管道中的水流，以满足用户的使用要求。e:升压和贮水设备当用户对水压的稳定性和供水的可靠性要求较高时，室内给水系统中设置的水池、水泵、水箱、气压给水装置等。238 §4给水排水工程预算（2）给水方式a:直接给水方式室外给水管网的水量、水压在任何时间均能满足室内供水要求，不需设置升压设备，而由室外管网直接接入室内给水系统。239 §4给水排水工程预算b:设有水箱的给水方式室外给水管网的水压一天内大部分时间能满足室内供水要求，但在用水高峰时间内，水压不足，难以满足室内用水要求时采用设有水箱的给水方式。a)由室外管网和水箱供水b)由水箱供水240 §4给水排水工程预算c:设水泵的给水方式当室外给水管网压力经常不能满足室内供水要求，且室内用水量较大又较均匀时，可采用设水泵给水方式。241 §4给水排水工程预算d:设贮水池、水泵、水箱给水方式具备下列情况之一者需考虑采用此方式。一是室外给水管网水压经常不足，不允许水泵直接从室外给水管网抽水；二是室外给水管网不能保证高峰用水，同时用水量较大；三是要求储备一定容积的水量。242 §4给水排水工程预算为了充分利用室外给水管网的水压，常将建筑物分成上下两个区，下区直接由室外给水管网供水，上区由水泵水箱联合供水。e:分区给水方式243 §4给水排水工程预算f:气压给水方式利用密闭贮罐内的空气的可压缩性来调节和加压送水，满足建筑物内各用户要求，其作用相当于高位水箱。244 §4给水排水工程预算3.消防给水工程概述消防系统分类：消火栓灭火系统，自动喷水灭火系统，其他非水灭火剂的灭火系统。245 §4给水排水工程预算（1）消火栓灭火系统的供水方式a:无加压泵和水箱的消火栓给水系统当室外给水管网的水压和水量任何时候均能满足室内最不利点消火栓的设计水压和水量时采用。246 §4给水排水工程预算b:设有水箱的消火栓给水系统常用在水压变化较大的城市或居住区。当生活、生产用水量达到最大时，室外给水管网不能保证室内最水利点消火栓的压力和流量；而当生活生产用水量较小时，室外管网的压力又较大，能向高位水箱补水。247 §4给水排水工程预算c:设有消防水泵和消防水箱的消火栓给水系统当室外给水管网的水压和水量经常不能满足室内消火栓给水系统的水压和水量要求，或室外采用消防水池作为消防水源时，室内应设置消防水泵加压，同时设置消防水箱，储存10min的消防用水量。248 §4给水排水工程预算（2）建筑内消火栓系统的组成a:消防水池（不一定有）b:水泵接合器水泵接合器应设在室外便于消防车接近、使用、不妨碍交通的地点。249 §4给水排水工程预算c:消防水泵消防水泵应保证在火警后5min内开始工作，并在火场断电时仍能正常运转。d:消防水箱消防水箱应设在建筑物的最高部位，且应为重力自流供水方式。e:消防给水管道f:消火栓设备消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。250 §4给水排水工程预算251 （3）自动喷水灭火系统自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。系统分类：依照采用的喷头分为两类：采用闭式洒水喷头的为闭式系统；采用开式洒水喷头的为开式系统。§4给水排水工程预算252 ①闭式系统闭式系统的类型较多，基本类型包括湿式、干式、预作用及重复启闭预作用系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系统中，有70%以上为湿式系统。湿式系统：由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。系统的管道内充满有压水，火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。§4给水排水工程预算253 干式系统：与湿式类似只是控制信号阀的结构和作用原理不同，配水管网与供水管间设置干式控制信号阀将它们隔开，而在配水管网中平时充满着有压力气体用于系统的启动。发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开控制信号阀而进入配水管网，接着从喷头喷出灭火。预作用系统：准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。重复启闭预作用系统：能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。适用于灭火后必须及时停止喷水的场所。目前这种系统有两种形式：一种是喷头具有自动重复启闭的功能，另一种是系统通过烟、温感传感器控制系统的控制阀来实现系统的重复启闭功能。§4给水排水工程预算254 ②开式系统采用开式洒水喷头的自动喷水灭火系统，包括：雨淋系统、水喷雾系统、水幕系统③自动喷水灭火系统的主要组成a:洒水喷头：在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。b:报警阀：是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。§4给水排水工程预算255 c:监测器：用来对系统的工作状态进行监测并以电信号方式向报警控制器传送状态信息。其主要包括水流指示器、阀门限位器、压力监测器、气压保持器和水位监测器等。d:报警器:用来发出声响报警信号的装置，包括水力警铃和压力开关。§4给水排水工程预算256 §4给水排水工程预算（1）排水系统的组成污水收集设备排水管道系统通气装置清通设备排水管附件抽升设备局部处理构筑物4.生活排水工程概述257 §4给水排水工程预算排水系统组成示意图a:污水收集设备常见的污水收集设备主要为卫生器具。按其用途可分为便溺类用卫生器具、盥洗及淋浴用的卫生器具、洗涤用的卫生器具、地漏等。b:排水管道系统它主要由排水干管、排水横管、排水支管组成。258 §4给水排水工程预算c:通气装置通气装置通常由通气管、透气帽等组成。一般建筑物内只设普通通气管，即排水立管向上延伸出建筑物屋面。透气帽设置在通气管顶端，防止杂物落入管中。d:清通设备清通设备主要有检查口、清扫口及检查井等。清扫口的主要形式有两种，即地面清扫口和横管丝堵清扫口。检查口清扫口检查井259 §4给水排水工程预算f:排水管附件主要有排水栓、存水弯等。排水栓一般设在盥洗槽、污水盆的下水口处，防止大颗粒的污染物堵塞管道。存水弯一般设在排水支立管上，防止管道内的污浊空气进入室内。g:抽升设备建筑内污（废）水提升设备常用的有潜水泵、液下泵和卧式离心泵。h:局部处理构筑物局部污废水处理构筑物有化粪池、隔油井、降温池。260 §4给水排水工程预算化粪池示意图隔油井示意图降温池示意图261 §4给水排水工程预算（2）排水方式a:分流制将各类污水、废水分别设置管道系统排出建筑物外，称为分流制排水系统。b:合流制将各类污水、废水其中的两种或两种以上合流排放至建筑物外，称合流制排水系统。合流制工程造价低，但会增加城市污水处理厂的容量。262 §4给水排水工程预算5.建筑给排水管道的布置（1）给水管道的布置室内给水管道的布置原则是力求管线最短，阀件最少，敷设简便。给水引入管通常埋地敷设，引入管穿越承重墙时，应注意设置保护管道。若穿越基础埋设较浅，则管道可以从基础底部穿过；若穿越基础埋设较深，则管道穿越承重墙或基础本体，此时承重墙或基础上应预留直径大于引入管直径200mm的孔洞。263 §4给水排水工程预算管道穿越浅基础管道穿越深基础264 §4给水排水工程预算室内给水管道的敷设分为明装和暗装两种方式。明装即给水管道沿建筑物的墙、梁、柱等的表面裸露装设。管道与建筑物表面的距离以能够进行施工、维修即可，一般最小间距为20~50mm。暗装即将给水管道敷设在室内的天花板下或吊顶内，或是在管道井、管槽、管沟内隐蔽敷设。265 §4给水排水工程预算（2）排水管道的布置排水横支管的布置，是根据卫生器具的布置和排水管道布置的要求而定，底层直接埋设于地下，深度不小于0.50m，楼层一般悬吊在楼板下0.35~0.50m或吊顶内。排水立管一般沿墙角明装，距墙面5cm，立管每层距地面1.6m处设立管支架一个。排水干管是直接埋于地下或悬吊于地下室顶下。通气管一般伸出屋面，其高度一般为0.7m；在有人活动的屋面其高度一般不低于2.2m。266 §4给水排水工程预算4.2给排水工程常用材料及设备管材及管件（1）管材的统一技术标准①公称直径是为便于管道和管件的设计、制造和安装施工而规定的一种标准直径。用DN表示。一般情况下，公称直径的数值既不是管道的内径，也不是管道的外径，而是与管道内径相近似的整数。无论多大的管道，都能与公称直径相同的阀门等附件相连接。②公称压力是为设计、制造和使用方便而规定的一种标准压力，用PN表示，后面加压力数值。③工作压力是为保证管路工作时的安全，在正常情况下所输送的工作介质压力。工作压力用P表示。267 §4给水排水工程预算（2）管材的分类①钢管：钢管可以分为有缝钢管和无缝钢管两大类。a.有缝钢管又称焊接钢管，一般用于输水、煤气、暖气管道等。焊接钢管分为镀锌钢管和黑铁管（普通焊接钢管）两种。按壁厚不同又分为普通钢管和厚壁钢管。钢管的长度不等，一般为4~6m。b.无缝钢管，按照制造方法的不同，分为热轧无缝钢管和冷拔无缝钢管两种。268 §4给水排水工程预算②铸铁管：是由生铁铸造而成的生铁管，普通铸铁管由灰铁铸造，耐腐蚀，但质脆，常用于埋地给水管道、室内排水管道。按接头形式分为承插连接、法兰连接、卡箍连接三种。下水为无压管道，用于排水工程的铸铁管长度有0.5~6m不等。给水铸铁管常用于室外给水管道，一般室内给水工程不采用。269 §4给水排水工程预算②非金属管材室内给排水工程中，目前采用的非金属管材主要有聚氯乙烯管（PVC）、聚丁烯管（PB）、聚乙烯管（PE）、聚丙烯管（PP—R）等。③复合管材在室内给水工程中，除采用镀锌钢管和塑料管以外，目前铝塑复合管也在开始推广和应用。铝塑复合管作为给水管道，水温不应低于4℃，不高于95℃。在超越以上数值的环境中布置管道，需考虑保温（绝热）措施。270 §4给水排水工程预算（2）管件各种弯头、存水、三通、四通、管箍、检查口等，规格与管径一致。详见教材：P222271 §4给水排水工程预算阀门（1）闸阀宜在管径>50mm的不经常启闭的双向流管道上。272 §4给水排水工程预算（2）截止阀适用于管径<=50mm的单向流管道上及启闭频繁处。273 §4给水排水工程预算（3）蝶阀阀板在90度范围内翻转，可起调节，节流和关闭作用，体积小，启闭方便。多用水泵房和消防系统274 §4给水排水工程预算（4）止回阀控制水的单向流动，靠水压启动275 §4给水排水工程预算（5）浮球阀当水位上升到设定高度使浮球浮起关闭进水口，水位下降时，浮球下落开启进水口。276 §4给水排水工程预算（6）液压水位控制阀控制水池水位的阀门277 §4给水排水工程预算（7）安全阀也称限压阀，是为控制系统超压破坏而设的装置。（8）延时自闭冲洗阀用于大小便器的冲洗管上，延时冲洗2-15秒自动关闭。278 §4给水排水工程预算水表水流量的计量装置。4.水泵输送和提升液体的水力机械。279 §4给水排水工程预算卫生陶瓷卫生洁具是指厨房、卫生间内的盥洗设施。它包括洗涤盆、洗澡盆、淋浴器、洗脸盆、大便器（坐便、蹲便）、小便器、化验盆以及冲洗水箱、水龙头、排水栓、地漏等。（1）浴盆浴盆按材质可分为铸铁搪瓷浴盆、钢板搪瓷浴盆、亚克力浴盆、玻璃钢浴盆等，规格为1080~1700mm不等。浴盆由盆体、供水管、控制混合水龙头、存水弯等组成。280 §4给水排水工程预算浴盆供水：由设置的冷水和热水管道经混合水龙头调整为适宜的水温流入浴盆内，或经淋浴管道进入淋浴喷头。浴盆排水：浴盆内的水经排水栓引出的短管与室内排水管道相连接。图2.10浴盆安装示意图281 §4给水排水工程预算（2）洗面（脸）盆目前广泛采用的洗面盆有台式和柱式两种。台式洗面（脸）盆一般由大理石、人造大理石、花岗岩等为台面，固定于焊接支架上。还有一种亚克力整体洗面（脸）盆（盆与台面为整体）。柱式洗面（脸）盆是由盆体和柱体两部分组成。洗面（脸）盆一般由冷热水管道供水，冷热水管道将水送至盆体上方的调节水龙头。282 §4给水排水工程预算（3）大便器大便器分为坐式大便器和蹲式大便器两种。低水箱坐式大便器安装示意图高水箱蹲式大便器安装示意图283 §4给水排水工程预算直接冲洗蹲式大便器安装示意图284 §4给水排水工程预算(4)小便器小便器按照安装方式和形状分为平面小便器、三角小便器、立式小便器、挂式小便器和小便槽等数种小便器排水方式：经小便器排水栓和存水弯排入室内排水管道中。小便槽排水方式：排水一般经槽底的专门排水栓或地漏排入室内排水管道中。挂式小便器安装示意图285 §4给水排水工程预算立式小便器安装示意图小便槽安装示意图286 §4给水排水工程预算(5)洗涤盆目前经常采用的洗涤盆有不锈钢和白色陶瓷制品。供水方式：洗涤盆一般仅设置冷水管，而目前家庭和酒店、宾馆等场所均设置了热水管道，经水龙头供洗涤用冷热水。水嘴已向高档发展，有转脖式水嘴、旋钮式水嘴、压力长颈式水嘴等。排水方式：污水经排水栓、存水弯排入室内排水管道中。(6)地漏地漏一般设置在厨房、厕所、盥洗室、浴室、洗衣房及工厂车间，以及其他需要从地面上排除污水的房间内。地漏在排水口处盖有篦子，用以阻止杂物落入管道内。其自身带有水封，不需要存水弯即可直接与室内排水管道连接。地漏按材质分为铜地漏、铸铁地漏、不锈钢地漏、塑料地漏等多种。287 §4给水排水工程预算7.排水栓为防止污物进入排水管道，造成管道堵塞，在洗脸盆、浴盆、污水池、洗涤盆等卫生器具与存水弯之间需设置排水栓。常用的排水栓规格有DN32、DN40、DN50等。存水弯排水栓288 §4给水排水工程预算4.3给排水工程施工图1.常用图例、符号289 §4给水排水工程预算290 §4给水排水工程预算291 §4给水排水工程预算292 §4给水排水工程预算室内给排水施工图通常由施工及设计说明、施工平面图（总平面图或底层平面图、标准层平面图、顶层平面图）、给水系统图和排水系统图、大样图或详图及标准图组成。（1）施工及设计说明主要包括工程概况、所用材料品种及要求、工程做法、卫生器具种类和型号等内容。（2）施工平面图表明了各种用水设备平面位置、管道的平面布置和立管位置与编号，在底层平面图中还应包括给水引入管和排水排出管的位置、水表节点等内容。2.给排水施工图的组成及内容293 §4给水排水工程预算（3）系统图主要表明管道的空间走向，各种水平管道的安装高度，阀门的安装位置，管径的变化情况，管道与卫生器具的连接方式，以及地漏和清扫口位置等内容。（4）通过以上图纸和说明还无法表达清楚的管道节点构造、卫生器具和设备的安装图等需要用大样图或详图及标准图来表示。294 §4给水排水工程预算3.给排水施工图的表示（1）管道在平面图上的表示：各种水、卫、暖管道的平面图，一般要把该楼层地面以上和楼板以下的所有管道都表示在该层建筑平面图上，对于底层还要把地沟内的管道表示出来。按具体情况用如图的方法表示。管道上下拐弯在平面图上的表示295 §4给水排水工程预算（2）管道在系统图上的表示：室内管道系统图主要是反映管道在室内空间的走向和标高位置。（3）管道标高的表示：管道的标高符号一般标注在管道的起点或终点，标高的数字对于给水管道、采暖管道是指管道中心处的位置相对于±0.000或者本层地面的高度；对于排水管道通常是指管子内底的相对标高。标高的单位是米。（4）管道坡度的表示：管道的坡度符号可标注在管子的上方或下方，其箭头所指的一端是管子较低一端，一般表示为i=×××。如i=0.005表明管道的坡度为千分之五。296 §4给水排水工程预算（5）管道直径的表示：管道直径一般用公称直径标注，一段管子的直径一般标注在该段管子的两端，而中间不再标注。管径的表示识读给排水施工图时，应首先查看设计及施工说明，明确设计要求，然后将给水和排水分开阅读，把平面图和系统图对照起来看，最后阅读详图和标准图。297 §4给水排水工程预算给排水施工平面图是给排水施工图纸中最基本和最重要的图，它主要表明给排水管道和卫生器具等的平面布置。识读此图时应注意弄清以下内容：（1）明确卫生器具和用水设备的类型、数量、安装位置、接管方式。（2）明确给水引入管和污水排出管的平面走向、位置。（3）明确给排水干管、立管、横管、支管的平面位置与走向。（4）明确水表、消火栓等的型号、安装方式298 §4给水排水工程预算给排水管道系统图主要表示管道系统的空间走向。在给水系统图上，一般不画出卫生器具，只用图例符号画出水龙头、淋浴器喷头、冲洗水箱等。在排水系统图上，也不画出主要卫生器具，只画出卫生器具下的存水弯或排水支管。识读给排水系统图时要重点掌握以下内容：（1）明确各部分给水管道的空间走向、标高、管道直径及其变化情况，阀门的设置位置和规格、数量。（2）明确各部分排水管道的空间走向、管路分支情况、管道直径及其变化情况，弄清横管的坡度、管道各部分的标高、存水弯的形式、清通设施的设置情况。299 §4给水排水工程预算给排水工程施工详图主要有水表节点图、卫生器具安装图、管道支架安装图等。有的详图选用标准图和通用图时，还需查阅相应标准图和通用图。识读详图时重点掌握其所包括的设备、各部分的起止范围。300 301 §4给水排水工程预算4.4给排水工程定额计价工程量的计算管道安装工程量计算总规则一.室内给排水工程管道安装工程量计算二.管道支架的制作与安装工程量三.阀门、栓类的安装工程量四.减压器具、水表组成的安装工程量五.卫生器具的制作与安装工程量六.小型容器的制作与安装工程量七.室外给排水管道工程量计算302 §4给水排水工程预算管道安装工程量计算总规则：（1）各种管道均以施工图所示中心线长度，以“米”为单位计量，不得扣除各种阀门、管件所占长度。（2）给排水工程量计算时，要区别管道的材质品种、管径规格、管道的连接方式以及安装部位，分别列项计算。（3）连接管道的管件、阀门（包括减压阀、疏水器、水表、伸缩器、除污器等）所占长度均不得扣除。303 §4给水排水工程预算（3）室外排水检查井所占长度，应根据市政工程预算规定从室外排水管道的长度中扣除。（4）在计算室内给排水工程量时，应先统计各种卫生器具的制作与安装的组数、个数、台数。（5）工程量计算应划分为：室内给水，室内排水，室外给水，室外排水四部分。304 （6）计算范围划分：室外给水与室内给水的界线为进户第一个水表井或阀门处，或建筑物外墙皮以外1.5m处。室外给水与城市市政给水管的界线为与市政给水干管的交接处。室外排水与室内排水的界线为室内出水管第一个检查井，或建筑物外墙皮以外3m处。室外排水与城市市政排水管的界线为与市政排水干管的交接处的检查井。305 §4给水排水工程预算1.室内给水管道工程量计算计算给水管道安装长度时，要将钢管、铸铁管及钢管中的镀锌管、非镀锌管分开计算。为了便于以后计算刷油工程量，要将各种管材的管道按埋地、走地沟、明装分开计算。（1）水平管道的长度要尽量按平面图上所注尺寸计算。竖直管道按系统图或标准图、安装大样图计算。（2）计算各种规格管道长度时，要注意管道安装的变径点。变径位置一般在三通处。（3）为了清楚地算出和复核各部分管道长度，计算给水管道延长米时，给水立管要编号。一.室内给排水工程管道安装工程量计算306 §4给水排水工程预算2.室内排水管道工程量计算计算室内排水管道安装工程量时，首先弄清卫生器具成组安装中包括了哪部分排水管道，然后按排水立管的编号或排出管的编号顺序，先计算各排出管、立管长度，再计算各立管或排出管上的横管、横支管、立支管的长度。（1）排出管安装长度的计算排出管的安装长度应计算至室外第一个检查井。307 §4给水排水工程预算（2）排水立管的安装长度计算排水立管的安装长度计算方法是先看立管有无变径。当有变径时，先确定变径点的位置，然后按排水系统图上的标高计算各段立管的长度。（3）排水横支管及横管的长度排水横管的长度应按平面图上所标注的尺寸进行计算，或直接从平面图上度量。对于横支管长度，平面图不一定能准确地反映出来，因此，应按卫生器具安装详图或标准图上的尺寸计算。308 §4给水排水工程预算（4）排水立支管的安装长度计算排水立支管是指卫生器具下面除去卫生器具成组安装已包括的排水管部分所剩余的排水短立管的长度。排水立支管的长度应按其上下端高差计算，即按卫生器具与排水管道分界点处的标高与排水横管标高的差进行计算。309 §4给水排水工程预算3.套管的制作与安装工程量给排水工程中管道在穿越建筑物基础、楼板、墙体时，应设置套管。钢管穿越建筑物基础、防水墙体顶板时，应做防水套管，其直径应比管道的公称直径大两个号，执行第六册《工业管道工程》第八章相应的子目。计量单位为“个”。钢管穿越楼板时，应设置钢套管，其直径应比管道的公称直径大两个号，套管顶部高出地面20mm，套管底部与楼板底面相平，套管与管道之间填封密封膏。钢套管的制作与安装计量单位为“个”。310 §4给水排水工程预算穿越墙体及楼板的镀锌铁皮套管，其安装费已包括在管道安装定额中，不得另行计算，其制作以“个”为计量单位。4.法兰的安装法兰安装的工程量应按其不同材质、连接方式和公称直径，分别以“副”为计量单位。法兰的材质主要有碳钢法兰和铸铁法兰两种。法兰与管道的连接方式主要有焊接连接和螺纹连接两种。311 §4给水排水工程预算5.各种伸缩器的制作与安装均以“个”为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道安装长度内计算。312 §4给水排水工程预算6.管道冲洗、消毒、压力试验均按管道公称直径分档，以长度“米”为计量单位，不得扣除阀门、管件所占长度。管道安装项目中已包括了压力试验，一般不得执行该项目。只有当遇到特殊情况，停工时间较长后再进行安装，或有特殊要求需进行二次打压试验时，才可执行该项目。7.除锈刷油执行第十一册《刷油、防腐蚀、绝热工程》定额。313 §4给水排水工程预算二.管道支架的制作与安装工程量管道支架的制作与安装只需计算室内给水管支架的制作与安装，因为铸铁排水管、雨水管、塑料排水管的安装定额均已包括了管卡、托架、吊架等支架的制作与安装。管道支架的计量单位为千克（kg）。计算管道支架的制作与安装重量时，首先要弄清支架架设的部位（支架的种类），各类支架的数量，以及每个支架的重量。314 §4给水排水工程预算1.支架数量的计算支架的个数=某规格的管道长度÷该规格管道支架的间距计算的得数有小数时就进1取整。2.管道支架的间距管道支架的间距可根据管道的公称直径、是否保温按1.5m、3m、6m计算，具体可参照《给水排水管道工程施工及验收规范》及相关标准图集确定。315 §4给水排水工程预算三.阀门、栓类的安装工程量（1）各类阀门的安装不论型号如何，均以其连接方式和规格大小的不同分档次，以“个”为计量单位。阀门与管道的连接方式有螺纹连接和法兰连接两种。（2）法兰阀（带短管）安装，如接口材料不同时，可做调整。各类阀门安装子目的定额基价中均未计入阀门本身的价格，应按定额含量将不同阀门的主材价值计入定额预算价格内。316 §4给水排水工程预算（3）自动排气阀安装定额中已包括了支架的制作与安装，不得另行计算。（4）浮球阀定额中已包括了连杆及浮球的安装，不得另行计算。（5）浮标液面计、水位标尺是按国标编制的，如设计与国标不同时，可做调整。（6）室内消火栓不论明装、暗装、半暗装，按不同的公称直径，以“套”为计量单位，执行第七册相应的子目。317 §4给水排水工程预算四.减压器具、水表组成的安装工程量（1）如减压阀、疏水器设计组成与定额的组成不同时，阀门和压力表数量可按设计用量进行调整，其余不变。（2）水表的组成与安装计量单位为“个”。按其连接方式和公称直径分档。水表的安装，预算定额中已包括了阀门、止回阀和旁通管价格，如实际组成与标准图集不同时，阀门、止回阀可按实调整，其余不变。318 §4给水排水工程预算五.卫生器具的制作与安装工程量1.盆类的安装包括浴盆、妇女净身盆、洗脸盆、洗手盆、洗涤盆和化验盆等，一律按所用冷水、热水、盆的材质的不同分档次，以“组”或者“10组”为计量单位。（1）浴盆的安装给水（冷水、热水）的分界点为水平管与支管的交接处，水平管的安装高度为750mm。若水平管的设计高度与标准图不符时，则需增加引下（上）管。该引下（上）管的长度计入室内给水管道的安装中。排水的分界点为排水管的存水弯处。319 §4给水排水工程预算浴盆的未计价材料包括浴盆本体、冷热水嘴或冷热水混合水嘴、排水配件、蛇形管带弯喷头、喷头卡架或喷头挂钩等。浴盆支架及浴盆周边的砌砖、粘贴的瓷砖，应执行土建定额。320 §4给水排水工程预算（2）妇女净身盆的安装分界点的划分同浴盆，水平管的安装高度为250mm。妇女净身盆的未计价材料包括净身盆本体、水嘴、冲洗喷头铜活件、排水配件（存水弯、排水直管）等。（3）洗脸盆、洗手盆的安装分界点的划分方法同浴盆，水平管的安装高度为530mm。洗脸盆、洗手盆的未计价材料包括盆具、开关铜活及排水配件、铜活等。321 §4给水排水工程预算（4）洗涤盆、污水盆的安装分界点的划分方法同浴盆，水平管的安装高度为900mm。安装工作包括上下水管的连接、试水，安装洗涤盆、盆托架，不包括地漏的安装。洗涤盆、污水盆的未计价材料包括盆体、开关（水嘴）、排水弯管等。322 §4给水排水工程预算2.器具类的安装器具类的安装包括淋浴器、大便器、小便器、小便槽冲洗管的安装等内容。（1）淋浴器的安装给水（冷水、热水）的分界点为水平管与支管的交接处，水平管的安装高度为1000mm。若水平管的设计高度与标准图不符时，则需增加引上管，该引上管的长度计入室内给水管道的安装中。323 §4给水排水工程预算（2）大便器、小便器的安装大便器、小便器均以“套”为计量单位。小便槽冲洗管以“10米”为计量单位。①蹲式大便器以冲洗设备分档。②坐式大便器安装的分界点同蹲式大便器，其水平管的安装高度为250mm。③小便器的安装分界点同大便器，其水平管的高度为1200mm，自动冲洗水箱的水平管为2000mm。324 §4给水排水工程预算六.小型容器的制作与安装工程量小型容器的制作与安装主要包括各类水箱的制作与安装，但对于卫生器具上的水箱只有制作，其安装包括在卫生器具安装中。1.钢板水箱的制作钢板水箱制作的工程量计算，应按水箱的不同形式（圆形或矩形），区别每个水箱的重量，分别以千克（kg）为计量单位。大、小便槽冲洗水箱制作的工程量，应按大便槽或小便槽进行区别，分别以千克(kg)为计量单位。325 §4给水排水工程预算2.钢板水箱的安装钢板水箱安装的工程量，应按圆形水箱或矩形水箱，及水箱总容积（m3）进行区别，分别以“个”为计量单位。各种水箱连接管的安装，在水箱制作与安装项目中均未包括，应执行相应的管道安装项目。326 §4给水排水工程预算七.室外给排水管道工程量计算1.管道安装工程量计算①室外给排水管道安装工程量，按施工图所示管道中心线长度，以“米”为计量单位，不扣除阀门、管道连接件等所占长度。②室外给排水管道安装工程量计算时，要区别管道材质、品种、管径大小、接口连接方式，分别计算。③室外铸铁给水管道的安装已包括了接头零件的安装，但接头零件的价格应按设计数量另行计算。327 §4给水排水工程预算2.阀门、水表安装的工程量计算与室内的计算相同。3.检查井、化粪池等排水构筑物按当地土建定额执行。4.室外给排水管道土方量计算按当地土建定额执行。328 §4给水排水工程预算（1）管道沟槽挖方量的计算计算管沟挖方量时，因各种检查井和排水管道接口处的加宽，而多挖的土石方工程量不得增加；但铸铁给水管道接口处操作坑的土方工程量应增加，可按全部给水管沟土方量的2.5%计算增加量。（2）管道沟槽填方量的计算DN500以下的管道沟槽回填方量不扣除管道及构筑物所占的体积。DN500以上的管道沟槽回填方量应扣除管道及构筑物所占的体积。329
