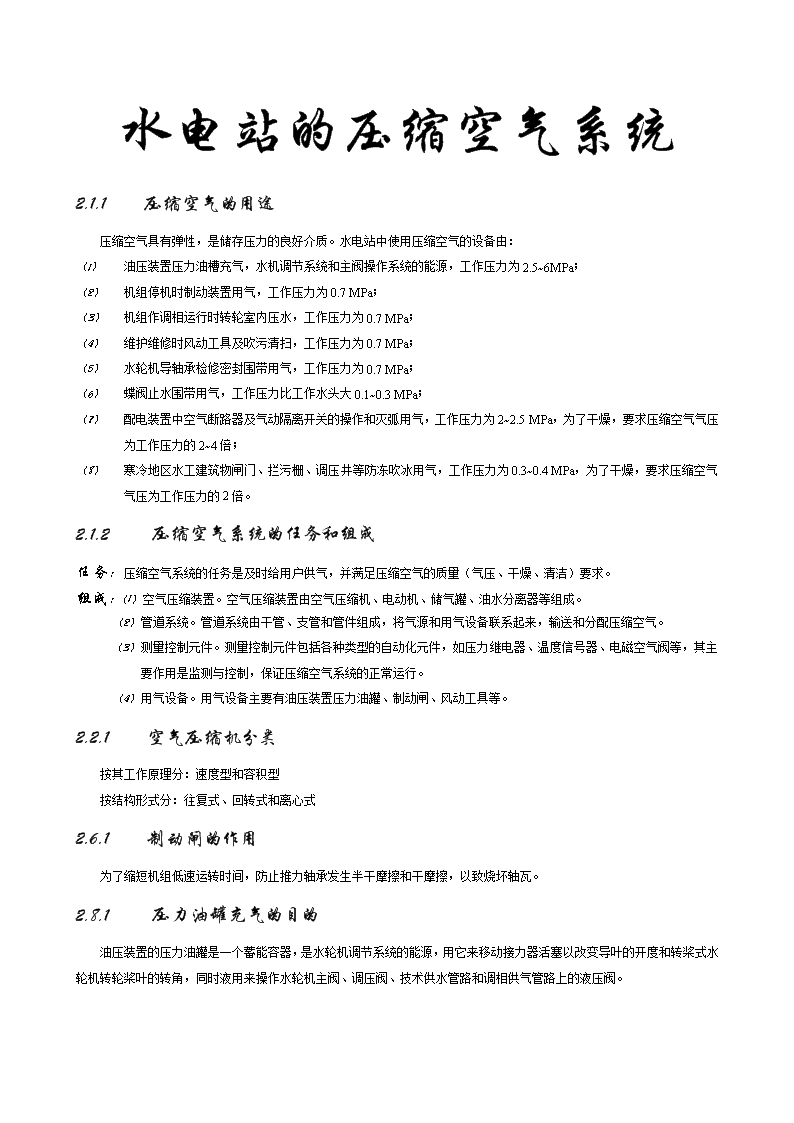

水电站的压缩空气系统2.1.1压缩空气的用途压缩空气具有弹性，是储存压力的良好介质。水电站中使用压缩空气的设备由：（1）油压装置压力油槽充气，水机调节系统和主阀操作系统的能源，工作压力为2.5~6MPa；（2）机组停机时制动装置用气，工作压力为0.7MPa；（3）机组作调相运行时转轮室内压水，工作压力为0.7MPa；（4）维护维修时风动工具及吹污清扫，工作压力为0.7MPa；（5）水轮机导轴承检修密封围带用气，工作压力为0.7MPa；（6）蝶阀止水围带用气，工作压力比工作水头大0.1~0.3MPa；（7）配电装置中空气断路器及气动隔离开关的操作和灭弧用气，工作压力为2~2.5MPa，为了干燥，要求压缩空气气压为工作压力的2~4倍；（8）寒冷地区水工建筑物闸门、拦污栅、调压井等防冻吹冰用气，工作压力为0.3~0.4MPa，为了干燥，要求压缩空气气压为工作压力的2倍。2.1.2压缩空气系统的任务和组成任务：压缩空气系统的任务是及时给用户供气，并满足压缩空气的质量（气压、干燥、清洁）要求。组成：（1）空气压缩装置。空气压缩装置由空气压缩机、电动机、储气罐、油水分离器等组成。（2）管道系统。管道系统由干管、支管和管件组成，将气源和用气设备联系起来，输送和分配压缩空气。（3）测量控制元件。测量控制元件包括各种类型的自动化元件，如压力继电器、温度信号器、电磁空气阀等，其主要作用是监测与控制，保证压缩空气系统的正常运行。（4）用气设备。用气设备主要有油压装置压力油罐、制动闸、风动工具等。2.2.1空气压缩机分类按其工作原理分：速度型和容积型按结构形式分：往复式、回转式和离心式2.6.1制动闸的作用为了缩短机组低速运转时间，防止推力轴承发生半干摩擦和干摩擦，以致烧坏轴瓦。2.8.1压力油罐充气的目的油压装置的压力油罐是一个蓄能容器，是水轮机调节系统的能源，用它来移动接力器活塞以改变导叶的开度和转桨式水轮机转轮桨叶的转角，同时液用来操作水轮机主阀、调压阀、技术供水管路和调相供气管路上的液压阀。
