BIM施工应用点实施手册模板(砌体排布).doc

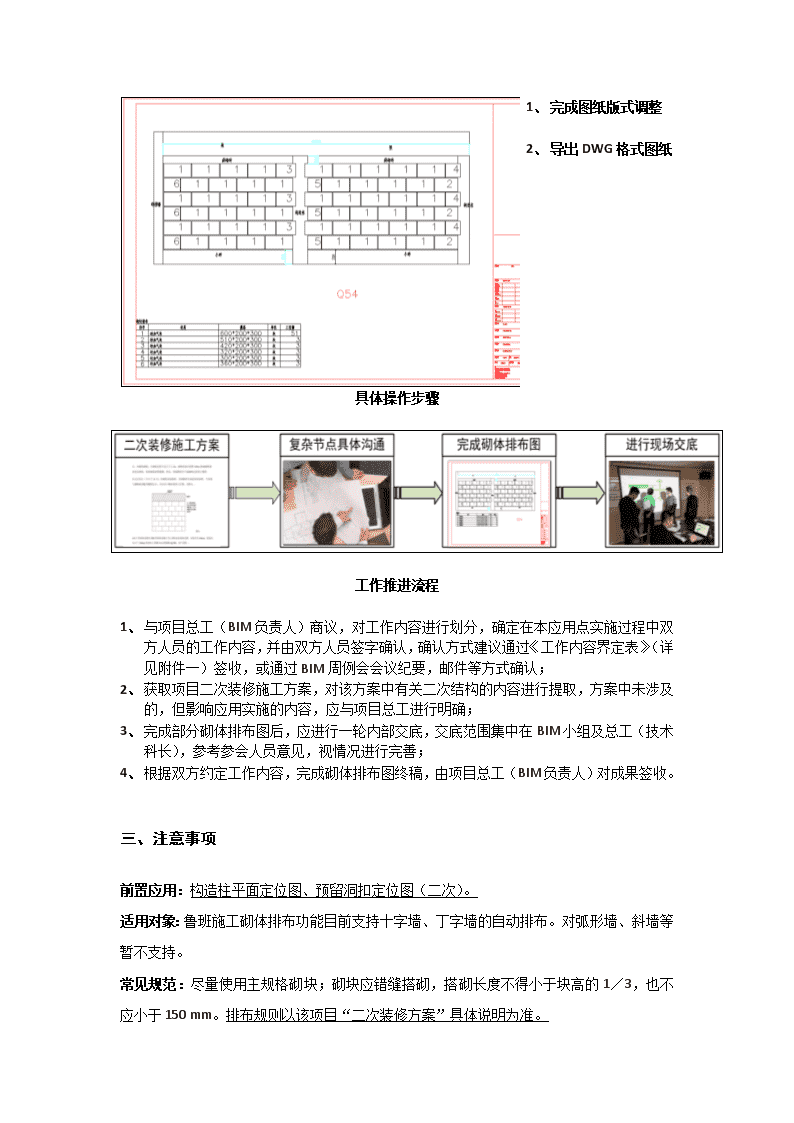

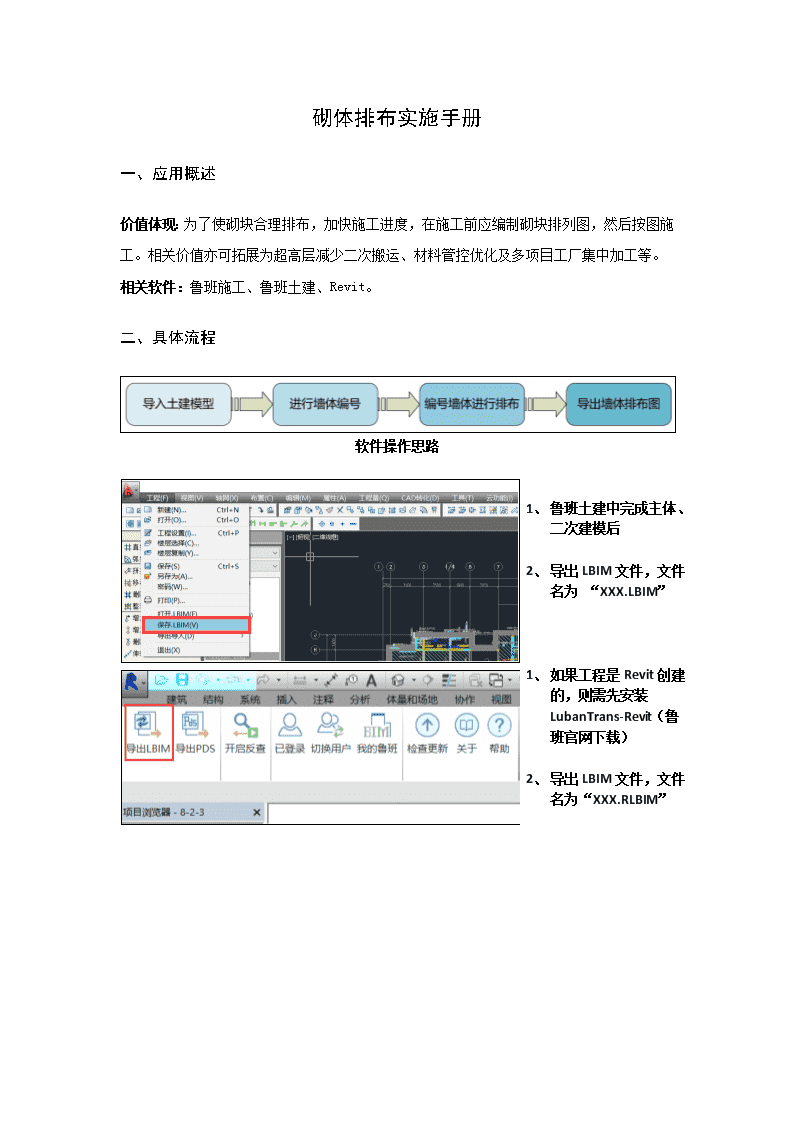

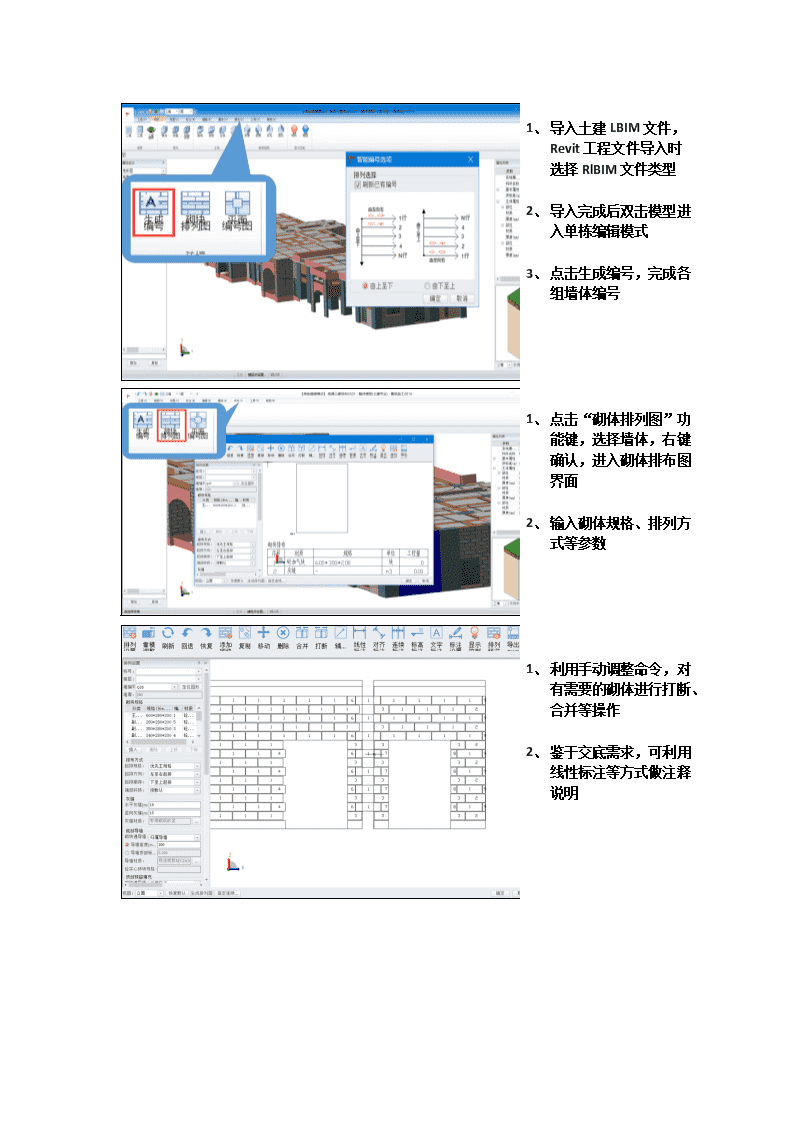

'砌体排布实施手册一、应用概述价值体现：为了使砌块合理排布，加快施工进度，在施工前应编制砌块排列图，然后按图施工。相关价值亦可拓展为超高层减少二次搬运、材料管控优化及多项目工厂集中加工等。相关软件：鲁班施工、鲁班土建、Revit。二、具体流程软件操作思路1、鲁班土建中完成主体、二次建模后2、导出LBIM文件，文件名为“XXX.LBIM”1、如果工程是Revit创建的，则需先安装LubanTrans-Revit（鲁班官网下载）2、导出LBIM文件，文件名为“XXX.RLBIM” 1、导入土建LBIM文件，Revit工程文件导入时选择RlBIM文件类型2、导入完成后双击模型进入单栋编辑模式3、点击生成编号，完成各组墙体编号1、点击“砌体排列图”功能键，选择墙体，右键确认，进入砌体排布图界面2、输入砌体规格、排列方式等参数1、利用手动调整命令，对有需要的砌体进行打断、合并等操作2、鉴于交底需求，可利用线性标注等方式做注释说明 1、完成图纸版式调整2、导出DWG格式图纸具体操作步骤工作推进流程1、与项目总工（BIM负责人）商议，对工作内容进行划分，确定在本应用点实施过程中双方人员的工作内容，并由双方人员签字确认，确认方式建议通过《工作内容界定表》（详见附件一）签收，或通过BIM周例会会议纪要，邮件等方式确认；2、获取项目二次装修施工方案，对该方案中有关二次结构的内容进行提取，方案中未涉及的，但影响应用实施的内容，应与项目总工进行明确；3、完成部分砌体排布图后，应进行一轮内部交底，交底范围集中在BIM小组及总工（技术科长），参考参会人员意见，视情况进行完善；4、根据双方约定工作内容，完成砌体排布图终稿，由项目总工（BIM负责人）对成果签收。三、注意事项前置应用：构造柱平面定位图、预留洞扣定位图（二次）。适用对象：鲁班施工砌体排布功能目前支持十字墙、丁字墙的自动排布。对弧形墙、斜墙等暂不支持。常见规范：尽量使用主规格砌块；砌块应错缝搭砌，搭砌长度不得小于块高的1／3，也不应小于150 mm。排布规则以该项目“二次装修方案”具体说明为准。 四、成果提交成果提交以最终的CAD图纸为宜，具体成果案例参附加一《某项目砌体排布图》。成果参照'
