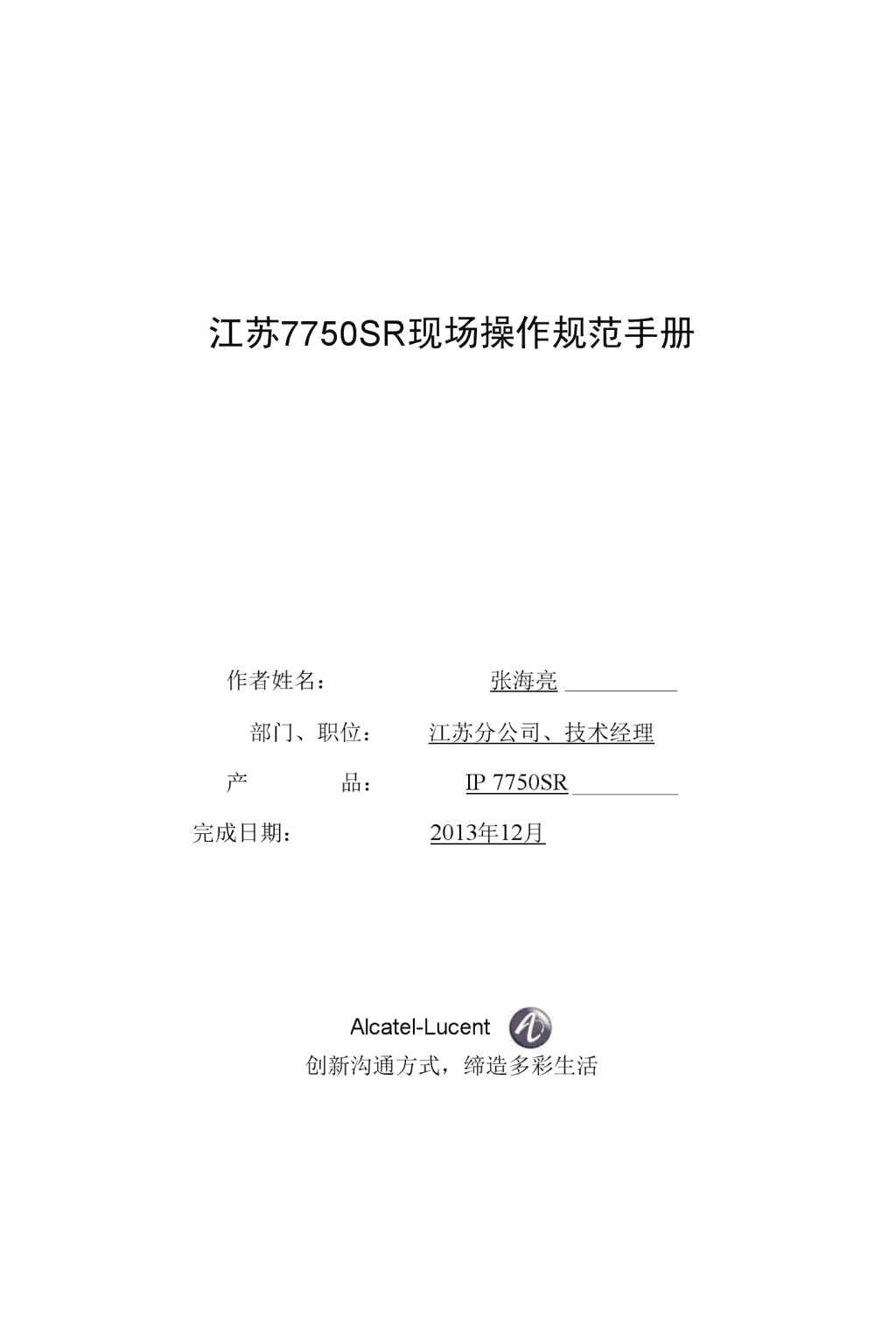

7750SR现场操作规范手册

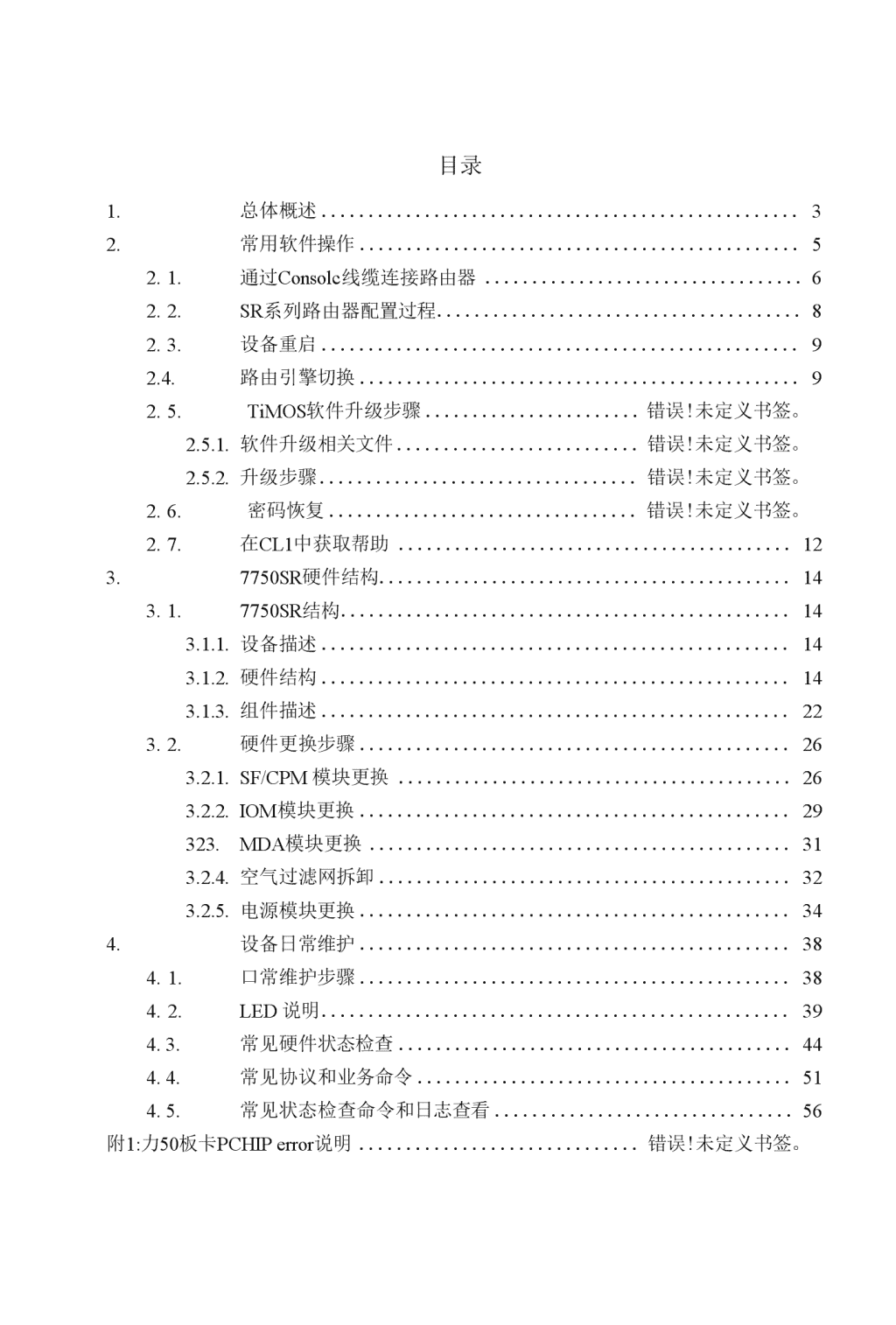

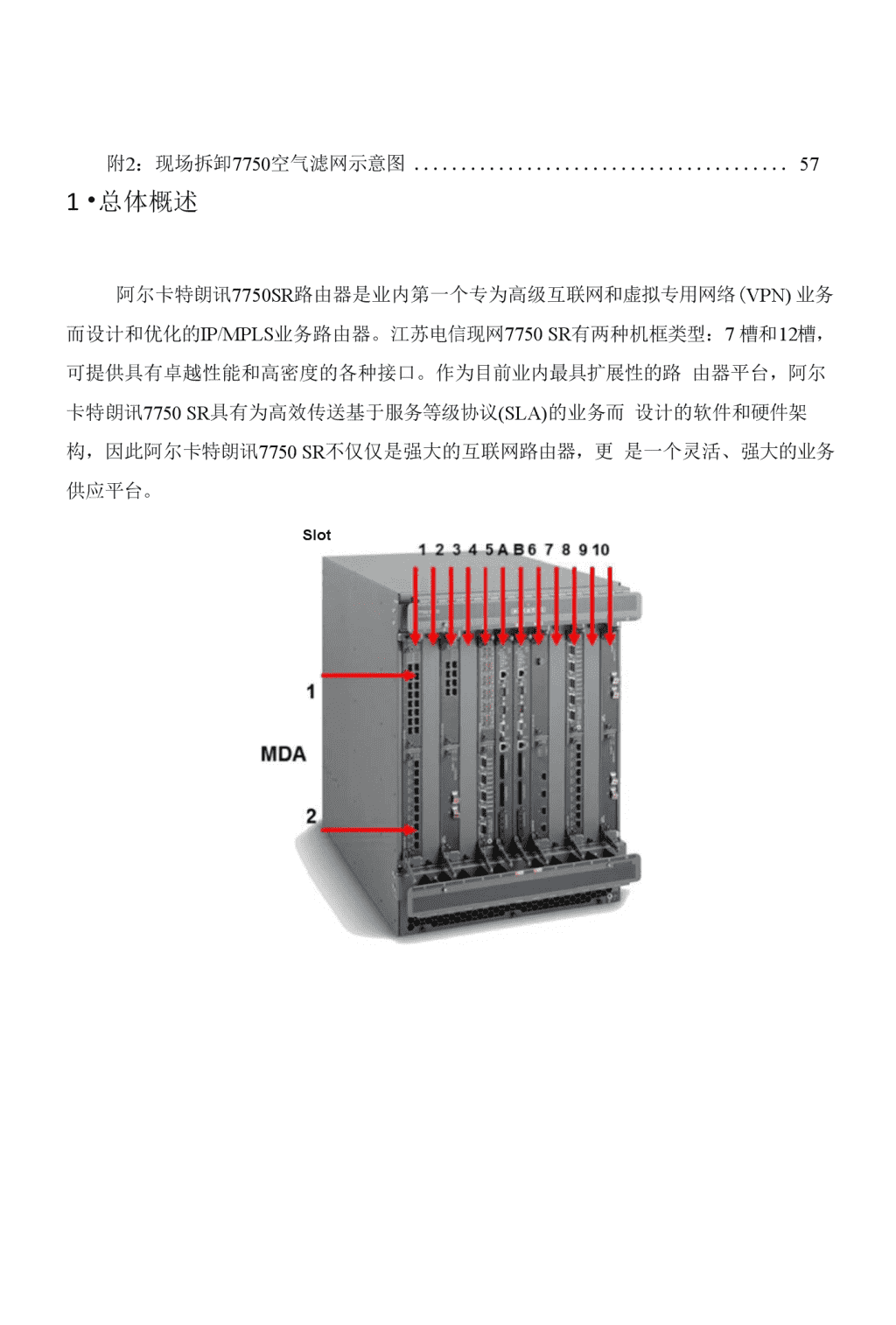

'江苏7750SR现场操作规范手册作者姓名：张海亮部门、职位：江苏分公司、技术经理产品：IP7750SR完成日期：2013年12月Alcatel-Lucent创新沟通方式，缔造多彩生活 目录1.总体概述32.常用软件操作52.1.通过Consolc线缆连接路由器62.2.SR系列路由器配置过程82.3.设备重启92.4.路由引擎切换92.5.TiMOS软件升级步骤错误!未定义书签。2.5.1.软件升级相关文件错误!未定义书签。2.5.2.升级步骤错误!未定义书签。2.6.密码恢复错误!未定义书签。2.7.在CL1中获取帮助123.7750SR硬件结构143.1.7750SR结构143.1.1.设备描述143.1.2.硬件结构143.1.3.组件描述223.2.硬件更换步骤263.2.1.SF/CPM模块更换263.2.2.IOM模块更换29323.MDA模块更换313.2.4.空气过滤网拆卸323.2.5.电源模块更换344.设备日常维护384.1.口常维护步骤384.2.LED说明394.3.常见硬件状态检查444.4.常见协议和业务命令514.5.常见状态检查命令和日志查看56附1:力50板卡PCHIPerror说明错误!未定义书签。 附2：现场拆卸7750空气滤网示意图571•总体概述阿尔卡特朗讯7750SR路由器是业内第一个专为高级互联网和虚拟专用网络(VPN)业务而设计和优化的IP/MPLS业务路由器。江苏电信现网7750SR有两种机框类型：7槽和12槽，可提供具有卓越性能和高密度的各种接口。作为目前业内最具扩展性的路由器平台，阿尔卡特朗讯7750SR具有为高效传送基于服务等级协议(SLA)的业务而设计的软件和硬件架构，因此阿尔卡特朗讯7750SR不仅仅是强大的互联网路由器，更是一个灵活、强大的业务供应平台。Slot SR-12木文档为上海贝尔阿尔卡特朗讯公司7750SR-12/7750R-7路由器日常维护操作手册，只针对FI常工作中常见的维护工作进行编写，若获取更多信息，请参阅以下文档:7750SRInstallationGuide7750SROSSystemManagementGuide7750SROSSystemBasicConfigGuide7750SROSInterfaceGuide7750SROSRouterConfigGuide7750SROSRoutingProtocolGuide7750SROSMPLSGuide7750SROSServiceGuide7750SROSQoSConfigGuide上述文档以7750SR路由器装箱光盘方式提供。 2.常用软件操作本节将描述路由节点的一些常见软件操作，部分操作会影响路由节点的正常功能,本操作需由上海贝尔工程师或指导下操作，严禁私自操作：1・通过Console线缆连接路由器2.设备重启3.SR系列路由器配置过程4•路由引擎切换2.TiMOS软件升级3.密码恢复4.在CLI中获得帮助 2.1.通过Console线缆连接路由器使用下面的步骤连接路由器的Console接口：1.准备好7750SR路由设备自带的Console线缆2.将Console线缆的DB9插头一头插到PC或者笔记本电脑的COM口上，另外一端插到路由器的CONSOLE口上，并确保CONSOLE开关在DTE±,7750SRCONSOLE口的位置请参见图1：1.BITs端口2.控制端II的DTE/DCE选择器3.串行控制端口4.串行辅助端口5告警端II6.菩警开关/指示灯测试按钮7.以太网管理端口&闪“插槽LEDs图1：控制台端口连接3.打开计算机中的终端软件工具。例如：CRT或者Windows自带的超级终端，设置如下：表1:7750SRconsole连接设置参数数值波特率115,200数据位8奇偶校验无 结束位1流量控制无1.按下终端键盘上的＜Enter＞键数次，建立连接。2.根据路由器提示，输入登陆名和密码。缺省登陆名是admino缺省密码是admino 2.2.SR系列路由器配置过程为正确配置7750SR系列路由器，需完成引导文件配置，系统管理功能配置，IOM/MDA/Port等板卡端口配置，相关路由协议配置，以及力50SR定义的各种Service和QoS配置等。表2列岀了各项配置任务所对应的指导手册，便于用户进行针对性查找。表2：SR系列配置过程任务子任务指导文档系统基础向导CLI用法文件系统管理配置引导选项文件（BOF）系统管理（NTP,CRON）7750_SR_OS_System_Basics_Guide系统管理配置配置系统安全参数，例如：登陆控制，AAASyslog,SNMPfidH7750_SR_OS_System_Basics_Guide硬件配置IOM,MDA,Port配置7750_SR_OS_lnterface_Guide初始化配置配置路由器参数，包扌®路市器界面和地址、路rti器id、自主系统及相关系统VRRP配置Filter配置Cflowd配置7750SROSRouterConfigGuide路由协议配置RIP,OSPF,IS-IS,BGP组播路由策略MPLS,RSVP丄DP7750SROSRoutingProtocolsGuide7750_SR_OS_MPLS_Guide服务配置VPN：VLL,VPLS,VPRN服务IES（专线业务）服务镜像（Mirror）服务OAM/SAA配置7750_SR_OS_Services_Guide QOS配置7750_SR_OS_QoS_Guide2.3.设备重启Alcatel-Lucent7750SR由节点重启必须按照下面的步骤进行操作：1.用console设备连接到SF/CPM上的主用路由引擎的CONSOLE端口上。2.使用具有足够权限的用户名和密码登陆CLI命令行界面，配置登录软件记录重启过程。3.重启前确保运行配置己保存：7750SR#adminsave4.在提示符下输入下面的命令进行设备重启：7750SR#adminreboot[now]5.等待console设备的输出，确认路由节点软件己经重新启动。2.4•路由引擎切换Alcatel-Lucent力50SR路由节点路由引擎切换必须按照下面的步骤进行操作：1.使用力50SR自带console线建立与主用路由引擎CONSOLE口的连接。2.使用具有足够权限的用户名和密码登陆CLI命令行界面，配置登录软件记录重启过程。3.重启前确保运行配置己保存：7750SR#adminsave4.在提示符下输入下面的命令：1）重启主用SF/CPM,切换到备用SF/CPM7750SR#adminrebootactive 2）重启备用SF/CPM7750SR#adminrebootstandby1.等待console设备的输出，确认路由节点路由引擎已经切换。 2.5.7750文件管理注：7750默认升级文件在CF3上，对CF3上文件操作需要谨慎SF/CPM板卡包含三个CF卡的插槽，三个驱动器的名称是CompactFlashSlot#1(cfl),CompactFlashSlot#2(cf2),andCompactFlashSlot#3(cf3)。配置文件、启动引导文件和操作系统软件必须放置在cf3卡中才可以使设备正常启动。启动文件结构如下:Rootbof.cfgboot.ldrboot.ldrconfig.cfgETIMOS-m.n.Yzcpm.timMajorreleasenumberMinorreleasenumberAlphaReleaseBetaReleaseMaintenanceReleaseReleasedSoftwareIntemafEngineeringandTestReleaseVersionnumber.上述文件名不得随意删除或者文件名修改，防止无法启动。启动7750SR系列路由器首先进行硬件的初始化。默认系统搜索cf3插槽内卡上的boot.ldr文件（也叫bootstrap文件）。Boot.ldr是一个镜像文件，读取和执行系统初始化配置在bof文件中的配置。默认搜寻CF3插槽中的Boot.ldr文件是不能修改的。当boot.ldr镜像文件被引导时,读取bof.cfg文件获得软件和配置文件的位置。Bof.cfg文件必须和boot.ldr文件在同一个CF卡内。可通过如下命令检查：A:AK7750#fileA:AK7750>fiIecf3:#dirA:AK7750>filecf3:#typebof.cfgFile:bof.cfg#TiM0S-C-8.0.R5cpm/hopsALCATELSR7750Copyright(c)2000-2010Alcatel-Lucent. #AlIrightsreserved・AlIusesubjecttoappIicabIeIicenseagreements.#BuiItonTueSep2818:25:31PDT2010bybuiIderin/re111.0/b1/R8/panos/main#GeneratedTUESEP0615:11:132011UTCprimary-imagecf3:7750-TiM0S-11.0.R8primary-configcf3:config.cfgautonegotiateduplexfulIspeed100wait3persistoffnoIi-1ocaI-savenoIi-separateconsole-speed115200A:JSYZH-MC-CMNET-RTll-HQTC_AK7750>filecf3:#当系统执行boot.ldr时,从BOF文件读取的初始参数被执行。系统首先按照bof.cfg文件中指定的TiMos目录加载操作系统，然后再根据bof.cfg中指定的config文件完成设备的相关协议配置。2.6.故障分析需要提供内容为了加快故障处理速度，需要在故障时候快速提供如下信息，获取方式如下：•问题简单描述：用简短的文字对故障现象进行概述 •板卡的PN（提供故障可能相关的板卡的产品编号和板卡型号）和SN（提供故障可能相关板卡的SN）,通过showcarddetail/showmdadetail提取•业务影响情况（这个部分包括影响业务量，发生时间时间，恢复时间，类型。例如：从8：00开始，500个拨号用户业务受阻，这些用户集中在1/1MDA下，后通过插拔MDA在9：00恢复）•故障背景（故障前是否存在割接，维护等操作，近阶段是否存在相同故障现象及其他需要说明的背景情况）•提供TS文件，注意提取的吋候是自动执行的，需要等待一定时间，如果节点业务比较大等待时间较长，在此期间需要停止对节点的任何操作。（故障过程中相隔20分钟采集2个TS文件，文件名以节点加精确到分的详细时间来定义。例:园区节点提取TS文件：A:AK7750#admintech-supportcf3:yq2014122030.tech故障时第一个TS：yq2014122030.tech故障时第二个TS：yq2014122050.tech•以附件形式提供log-99/sys-log/文件log,注意log99是保存在buffer里默认是最近的500条告警信息，文件log保存在CF3的log目录下，可以和TS文件一并提取。•对于提取方式，一般使用FTP协议，7750可作为FTP的sever/cliento如果做server，需要使用如下命令打开ftpserver功能，使用有权限的用户名下载即可：A:AK7750#configuresystemsecurityftp-server如果使用client,需要如下操作A:AK7750#fileA:AK7750>fiIecf3:#copyXXXX.techftp://user:pwd@3.3.3.3/XXXX.tech•对于丢包类故障使用IPfilter进行抓包，并将log以附件形式提供 2・7・在口1中获取帮助在CLI中帮助系统命令和“？”键显示不同类型帮助。表3列出不同的帮助命令，表4描述命令语法标识符。表3：在线帮助命令命令目的help?在当前环境下列岀所有命令。string?列出所有在当前环境下可用的以string开头的命令。 Command?显示命令标识符及相关关键词。Commandkeyword?在command中列出与keyword相关的自变量string输岀未完全输入的命令（自动完成功能）或列示string与string相匹配的命令。表4：命令语法标识符标识符描述1竖线表示需耍方括号或大括号内的一个参数。tcp-ack{true|false}[]方括号表示可选参数。redirects[numberseconds]<>尖括号表示需要输入与括号内参数匹配的内容。interface{}大括号表示必须选择里面的一个参数。default-action{drop|forward} 3.7750SR硬件结构3・1・7750SR结构2.11•设备描述阿尔卡特朗讯7750SR-12支持多达10个I0M卡的插槽;两个热插拔SF/CPM卡插槽，有200Gbps、400Gbps和lTbps可选；最多有20个热插拔MDA；热插拔冷却风扇;当安装两个SF/CPMs时，交换矩阵/控制有冗余；当两个DC电源连接时，提供电源冗余。7750板卡和端口计数以1起步，一般按照从左到右，从上到下的顺序计数：2ADMCPM、IOMSlot12345AB678910hllwlhlmMDACPM.IOMSlot■■■■■■7750SR-77750SR-123.1.2.硬件结构Alcatel-Lucent7750SR-12业务路由器如下: ©A0Q6®®®©©AIBMI©图27750SR12机箱前面板示意图各组件名称：1)光纤管理系统2)IOM槽位编号3)MDA1（安装）4)TOM空槽位挡板5)SF/CPMA6)MDA空槽位挡板7)上架固定侧板（“耳朵”）8)通风口9)防静电手腕插口 10)CF卡空槽位11)CF3槽位©©图3：Alcatel7750SR12机箱后面板示意图各组件名称：1)地线接头2)后上架侧板3)风扇4)VDC接头 5)RTN接头 6)电源安全盖板7)On/Off开关8)风扇面板9)DC电源10)DB25接头484min444min前走线槽7750SR12765mm电源图4:7750SR12机箱俯视图槽位>12槽机架(2槽位主控卡，10槽位IOM线卡)交换容量>400Gb/s全双工交换容量，最大可支持2Tb/s>可选的switchfabric/CPU冗余兀余性>电源,CPU,交换模块，风扇 物理尺寸>高:62.2cm(24.5in.)>宽:44.4cm(17.5in.)>深：76.5cm(30.1in.)>适合1/3标准机架，建议使用600mm(W)X900mm(D)19英寸标准机架电源>PowerMax:3000w-6500w>DCInput:・48V/-60V,75A/60A>ACInput170-264V（需外部机架，用来安装整流器）14A@208V,13A@240V>1+1冗余冷却>前后通风Alcatel-Lucent7750SR-7业务路由器如下: 图187750SR7机箱前面板示意图各组件名称：1)安装了MDA的I0M2)I0M空槽位挡板3)SF/CPMA4)防静电手腕插口5)通风口6)I0M固定扳手7)CF3槽位 OOOOcOO20图197750SR7机箱后面板示意图各组件名称:1)空气过滤器面板2)风扇面板3)后上架固定侧板4)VDC接头5)RTN接头6)DC电源模块7)0n/0ff开关8)电源把手 7槽机架带宽>200Gb/s全双工交换容量，最大可支持400Gb/s>可选的switchfabric/CPU冗余IOM槽/MDA槽>5/10兀余>电源,CPU,交换模块，风扇物理尺寸>高:14.0in.>宽：17.5in.>深：64.523.5in.>适合1/3标准机架，建议使用600mm(W)X900mm(D)19英寸标准机架电源>PowerMax:2200w-4000W>DC:・48VDC(-36to-72DC)>1+1冗余冷却>前后通风 3.1.2.组件描述7750路由器设备结构主要由MDA(MediaDependantAdapter)IOM(I/OModule)和交换走阵和中央处理摟块(SF/CPM)rcfurwI/O模块(IOM)炭活和芫全可翊道转发技术>20->4COGb/s(全双工,冗余)交换矩阵和系统能力煤体相关适配器(MDA)•高达】0Gb/$的物理捋口CFUSF/CPM(SwitchFabricandControlProcessormodule)三部分组成。如下图所示。•二层和三展封转>IP/MPLS/MACW发査询•以太瓯SONET/SDH,信道化SONET/SDH•可插拔的接口模块和小型光接口•强劲的深层包査询，缩辑和过滤•抹队，调度，缓冲管理•每块卡上有两块分布式控制CPU处理器：系统控制，中央协理处理和管理•分布式控制平面之CPU用来在本地处理堇要的控制功能•带业务的10Gb/s线逮能力•毎个I/O模块具有55M20Gb/sI/O能力，可扩展到40Gb/s(SR-12sSR・7&SR•硕框)图5阿尔卡特朗讯7750系统架构下面详细说明每个组成部分的系统结构，部件之间的互联方式。MDA：MDA是一系列可插拔的接口模块，主要作用是在网络和系统I/O模块(IOM)之间传递数据。常见MDA支持10Gb或20Gb带宽。MDA和光接口都可热插拔，可随业务流量增长而逐步增加MDA和光接口。因此，在一个IOM±,接口类型、速度和距离可以混合使用 基魏篠麟每支持2块MDA10IOMSperSR-125lOMsperSR-7lOMfllMDA均是可插拔图67750SR上IOM、MDA和光接口的组合IOM结构介绍：7750的每个IOM上有完全可编程的网络处理器阵列，根据IOM型号的不同，提供20G、50G和100G等带宽。所有的二层，三层查表，转发，MPLS,安全过滤，各种VPN服务，QOS,流量记帐等功能均通过该阵列以硬件方式完成，每个网络处理器阵列在IOM上对应一个MDA（每个IOM支持2个MDA）,负责该MDA上所有的输入和输出处理。每个网络处理器阵列可同时连接两块交换矩阵模块。毎个网络处理器阵列包括3个P-Chip和2个Q-Chip,其中2个P-Chip和I个Q-Chip负责Ingress处理，也叫做IngressP-Chip和IngressQ-Chip；另外1个P-Chip和1个Q-Chip负责Egress处理，也叫做EgressP-Chip和EgressQ-Chipo（IOM2-20G的IOM在出方向有两个P-Chip）Q-Chip是流量管理芯片，负责对数据流的业务区分、流量缓存、优先级调度和流量统计等处理。P-Chip是路由和业务处理芯片，负责数据包的路由查询、ACL、MPLS和各种VPN的封装处理等工作。 IOM上的每个网络处理器阵列都对应一个连接交换矩阵的T-Chip用于数据包在NP阵列和交换矩阵间的转发。每个IOM都有一个本地CPU,并缺省拥有512M-2GCPU内存。它属于系统分布式控制平面(controlplane)的一部分，不属于数据转发路径。本地CPU和CPM±的中央CPU进行通信，获得ACL、L2/L3转发表和QoS参数等信息并安装到相应的CAMs和P-Chip内存中，管理MDA±的端口和信道，采集接入和网络接口/信道的统计和计费数据并将它们发送给CPM±的主CPU。每个P-Chip都可以拷贝数据包到IOM的木地CPU和CPM上的主控CPUo如下图所示。每块IOM支持两个可热插拔的MDAMDA1灵活的，完全可编程的转发体以线速(10Gb/s)进行处理MDA2IOMControlCPU512MBDRAMSwitchTap至FabricA至FabricBSwitchTap到交换矩阵的冗余连接(SR-12)IOMCPU/内存，分布式控制，统计.至FabricA至FabricB图77750SRIOM2架构 MDAsPerformPHY&MACFunctionsMOA-XPBridges=backwardMDAcompatibility25GBridgeQ2PerformsQOSFunctionsT2istheFabricInterfaceMDA10G匚回回P2PerformsForwardins&ServiceFunctionsIOM3可以支持老MDA卡XP2/Q2/T2为100Gbps处理能力芯片图8：7750SRIOM3-xp架构SF/CPM结构介绍：7750的交换矩阵(SF)和控制模块(CPM)物理上在一个模块上，但逻辑上分开工作既两个独立的工作单元，我们称之为交换矩阵/控制模块(SF/CPM)o如下图所示，在提供交换矩阵模块兀余的同时也提供了控制模块的冗余。图9交换矩阵和CPU模块架构 7750SRSF/CPM2代交换矩阵的交换容量为全双工200G,SF/CPM3提供500G交换容量，SF/CPM4提供1T的交换容量。每个控制模块CPM上有两个系统主CPU,每个CPU拥有独立的2G-8G内存，两个主CPU间的通信通过一个共享内存完成。每个CPM上述有一组1OGbps完全可编程NP芯片（一个P-chip和一个Q-chip）用于保护CPU,限制对CPU的非法访问流量（网络攻击流量），调度重要的信息被CPU优先处理。2.2.硬件更换步骤3.2.1.SF/CPM模块更换7750SR-12最多可安装两个CPM（图11）。CPM插槽是字母A和字母B。CPM外加螺丝保证CPM固定到位。表5列出了面板上CPM的安装特性。2丿W"图10：安装CPM表5：CPM的安装特性 索引号说明1导向槽架2螺纹插孔3外加螺丝安装步骤：第一步：从包装中取出CPM,置于防静电工作台表面。不要触摸盘板上的部件及连接器引脚。第二步：若插槽中装有CPM插槽盖，将盖上的外加螺丝拧开，并拿走插槽盖。第三步：将CPM插入插槽A（左边）或插槽B（右边）。将CPM与导向槽架对齐，外加螺丝与螺纹插孔对齐。第四步：将CPM用力插入插槽中。确保引脚完全插入IOM插孔中。第五步：轻轻安装外加螺丝。请勿拧太紧。第六步：检查电源指示灯。第七步:将电缆插到CPM端口。7750SR-7最多可安装两个CPM（图18）□CPM插槽是字母A和字母B。CPM外加螺丝保证CPM固定到位。表9列出了面板上CPM的安装特性。 图25：安装CPM表9：CPM的安装特性索引号说明1导向槽架2螺纹插孔3外加螺丝4加固扳手安装步骤：第一步：从包装中取出CPM,置于防静电工作台表面。不要触摸盘板上的部件及连接器引脚。第二步：若插槽屮装有CPM插槽盖，将盖上的外加螺丝拧开，并拿走插槽盖。第三步：将CPM插入插槽A（左边）或插槽B（右边）。将CPM与导向槽架对齐，外加螺丝与螺纹插孔对齐。第四步：将CPM用力插入插槽中。确保引脚完全插入IOM插孔屮。第五步：轻轻安装外加螺丝。请勿拧太紧。第六步：检查电源指示灯。 第七步：将电缆插到CPM端口。2.2.2.IOM模块更换7750SR-12最多可安装10个IOM（图11）。IOM插槽是数字1（左边插槽）到数字10（右边插槽），中间两个槽位用来安装SF/CPMoIOM外加螺丝保证IOM固定到位。表6列岀了面板上IOM的安装特性。图1仁安装IOM表6：IOM的安装特性索引号说明1导向槽架2螺纹插孔3外加螺丝安装步骤：第一步：从包装中取出IOM,置于防静电工作台表面。不要触摸盘板上的部件及连接器引脚。第二步：若插槽中装有IOM插槽盖，将盖上的外加螺丝拧开，并拿走插槽盖。 第三步：根据设计要求将IOM插入插槽1（左边）到插槽10（右边）的任意位置。将IOM与导向槽架对齐，外加螺丝与螺纹插孔对齐。第四步：将IOM用力插入插槽中。确保引脚完全插入IOM插孔中。第五步：轻轻安装外加螺丝。请勿拧太紧。第六步：检查IOM电源指示灯。7750SR-7最多可安装5个1OM（图19）oIOM插槽是数字1（最上边插槽）到数字5（最下面插槽），最下面两个槽位用来安装SF/CPM。IOM外加螺丝保证IOM同定到位。表10列出了面板上IOM的安装特性。图26：安装IOM表10：IOM的安装特性索引号说明1导向槽架2螺纹插孔3外加螺丝4加固扳手安装步骤: 第一步：从包装中取出IOM,置于防静电工作台表面。不要触摸盘板上的部件及连接器引脚。第二步：若插槽中装有IOM插槽盖，将盖上的外加螺丝拧开，并拿走插槽盖。第三步：根据设计要求将IOM插入插槽1（左边）到插槽10（右边）的任意位置。将IOM与导向槽架对齐，外加螺丝与螺纹插孔对齐。第四步：将IOM用力插入插槽中。确保引脚完全插入IOM插孔中。第五步：轻轻安装外加螺丝。请勿拧太紧。第六步：检查电源指示灯。2.2.3.MDA模块更换图12：取岀MDA取出MDA：第一步：断开MDA端口的所有电缆。第二步：拧开MDA外加螺丝，将MDA从插槽中拔出。注意：如果外加螺丝拧紧，则无法取出MDA。 第三步：将MDA放在防静电表面。第四步：必须快速将另一块MDA插入插槽，或者用封口盖板盖住插槽。1.2.4.空气过滤网拆卸现场详细拆卸示意图请查看附27750SR7滤网拆卸图13：拆卸空气过滤器表12：空气过滤器特征索引号说明1过滤器托架2过滤器托架面板3系紧螺钉（每个过滤器托架上2颗）拆卸空气过滤器：第一步使用一字螺丝起子松开过滤器托架面板上的系紧螺钉。 第二步用魔术貼祥扌II粘连的过滤器托架，将面板笔直拉出插槽。注：魔术贴祥扌II将过滤器托架与过滤器托架面板相连。当您拆除过滤器面板时，确信连接了过滤器托架。它们应作为一个单元拆除。第三步分离过滤器托架。7750SR12空气过滤器拆卸：图14：拆卸空气过滤器托架表13：过滤器托架特征索引号说明1系紧螺钉2过滤器通风面板 拆卸空气过滤器：第一步拆除更换风扇的保护包装，并放在防静电工作而上。第二步在机箱前而下部，下电缆管理托架以下，使用一字螺丝起子松开过滤器通风而板上的锁紧螺丝。第三步拆除过滤器通风而板。第四步从内部托架中释放过滤器托架，并将托架抽出机箱。3.2.5.电源模块更换若要在7750SR-12种使用直流电，请遵守下列事项：•托盘后有直流电接线盒。这一部件运输时接线盒上装有安全防护罩。在止常操作程中也应安装该防护罩。•使用完全冗余系统可对两种电力系统进行操作。•直流电源线未与力50SR-12-同装运。•直流输入电源连接需要铜线电缆。•对于直流电连接，底盘需要接地。•必须使用铜线。不提供接地线。直流输入配线电源连接使用美式配线（AWG）规格：•・48和RTN用14AWG•地线用14-6AWG 准备地线 ~1®-—O—aiooM)图15：准备地线表14：地线说明索引号说明1铜线2剥离绝缘层7/16”准备地线：第一步：用剥线工具将每根线上的绝缘层剥下7/16”英寸。进行接地连接注意：部件接线时必须先接地线，拆线时必须最后拆地线。图16：7750SR12DC电源模块 图17：7750SR-7安装DC屯源模块第一步：将地线剥离绝缘层的一端插入接线片(图15)o第二步：用标准平头螺丝刀拧紧顶部螺钉，确保地线插入接线片。建议扭矩为35磅力英尺(1bf-in)。第三步：根据当地安全标准，将地线的另一端接到合适的地端，保证托盘正确接地。直流输入接线盒配线直流电源电缆与电源接线板螺柱相连。直流输入接线盒防护罩和配线如图18、图19、图20所示。 图1&移开直流接线盒防护罩图19：直流输入电源接线盒配线图20：有防护罩的直流输入电源接线盒配线表15：直流输入接线盒说明索引号说明1-VDC2RTN按以下步骤对直流输入接线盒配线:第一步：准备直流电缆。电线绝缘层剥离长度根据当地安全标准（图9）o第二步：(可选)将直流电接线盒上的防护罩移开。 第三步：拧开・VDC和RTN固定螺钉。第四步：根据当地安全标准将RTN的正极(+)电缆与底部(RTN)接线盒相连。第五步：用飞利浦或平头扭力螺丝刀或齿合扭力螺丝刀拧紧。建议扭矩为9磅力英尺(1bf-in)o第六步：根据当地安全标准将电缆VDC(・)端与项部接线柱(・48伏)连接。第七步：用飞利浦或平头扭力螺丝刀拧紧。建议扭矩为9磅力英尺(1bf-in)o第八步：如果第二步中将接线板上的防护罩移开，重新放置防护罩。路由器供电按下列步骤给路由器供电：若使用交流电源系统：第一步：打开电源开关。面板上的状态指示灯发绿光。第二步：检查7750SR-12/7前面板的电源指示灯1,正常情况发绿光。若使用直流电源系统：第一步：打开远端电源。第二步：检查7750SR-12/7面板的电源指示灯2,正常情况发绿光。4.设备日常维护4.1.FI常维护步骤为优化路由节点的性能，有规律的执行下面的预防步骤：•机房温度湿度灰尘度应符合电信机房的建设标准，检查设备所在的机房 的条件：湿度、电源线、数据线缆以及是否有过多的灰尘。保证路由节点的通风，设备本身的进出风口没有堵塞。•检查设备SF/CPM,IOM±的状态报告，看看是否有系统告警，LED和LCD显示是否正常。•检查先后的空气过滤器，有必要的是否除去上面过多的灰尘或者更换过滤网。注意，更换过滤网的时间尽量控制在几分钟内。•7750板卡温度阀值为75°C,现场检疫以60°C为阀值，如板卡温度超过应及时检查机房环境和空气滤网状态，及时降低板卡工作温度。4.2.LED说明图33显示了主控板CPM的前面板。图33CPM前面板图34显示了主控板CPM指示灯位置。 _0Reset4—RowerStatus□□r-Ctl-RefnTiminaM/sa-n」匚itReference[J]②血■piy卬②compactTlash(DS)③,Alarms一SCHtl5aj图34CPM指示灯表12：主控板CPM的面板信息描述序号名称子类描述1固定螺丝固定SF/CPM板块。2拉杆拉杆用于使SF/CPM与背板分离或插入。3重启键使用小物体如笔尖按下这个按钮可以使SF/CPM重启。序号电源灯蓝色：电源正常无灯光：电源不正常状态绿色：运行正常并且可管理。琥珀色：运行不正常但是可管理。无灯光：未运行，被shutdown或不可管理。主/从控制主用/备用SF/CPM指示：绿色：显示此SF/CPM在冗余系统屮是主用SF/CPMo绿色（闪烁）：显示此SF/CPM在冗余系统中是备用SF/CPMo参考主用/备用参考吋钟指示：绿色：显示此SF/CPM在冗余系统中是主用参考吋 钟。绿色（闪烁）：显示此SF/CPM在冗余系统中是备用参考时钟。无灯光：时钟未初始化。注意:此时钟仅仅对SONET和lOGbEWAN运行是必需的。时钟TheTimingLED显示系统状态和性质:绿色：锁定的（运行状态）。绿色（闪烁）:时钟在（内在）延期状态。琥珀色（闪烁）：吋钟在自由运行状态。无灯光：吋钟未初始化。参考1,2TheReferenceLEDs显示每个时钟源的状态和性质：绿色：被作为参考时钟输入使用。绿色（闪烁）:可被使用但作为备用参考时钟。琥珀色：被激活但不可被使用。无灯光：没被配置和使用。3楼宇综合定时供给系统（BITS）网络时钟.绿色：被作为参考时钟输入使用。绿色（闪烁）：可被使用但作为备用参考时钟。琥珀色：被激活但不可被使用。无灯光：没被配置和使用。电源供给1,2,3,4绿色：显示对应槽位安装的电源模块可使用。琥珀色：显示对应槽位安装的电源模块存在问题。无灯光：显示没有安装电源模块或者安装的电源模块未被识别。风扇状态1,2,3绿色：显示对应槽位安装的风扇可使用。琥珀色：显示对应槽位安装的风扇有故障。无灯光：显示对应槽位没有安装风扇。CF状态1,2,3绿色：显示安装的CF卡可使用并在可读或可写。注：不要在路灯状态下直接插、拔CF卡琥珀色（闪烁）:显示安装的CF卡有错误。琥珀色（固定）：显不安装的CF卡在不可操作状态。 这是唯一安全拔插CF卡的模式。无灯光：显示没有安装CF卡。警告OT红色：显示环境温度过高。如果没有环境温度过高，此LED将保持OFF。Crit红色：显示临界环境存在。比如：严重的环境温度，风扇坏掉，电源模块有问题，电压过高。如果没有临界环境，此LED将保持OFF。Maj红色：显示严重坏境存在。比如：严重的环境温度，风扇坏掉，电源模块有问题，电压过高。如果没有严重环境，此LED将保持OFF。Min红色：显示严重环境存在。比如某组件故障。如果没有严重环境，此LED将保持OFF。4BITSBITS端口是RJ・45接口且作为网络时钟源。5DTEDCEConsole工作在串口DTE模式；Console工作在串口DCE模式；6ConsoleConsole口是DB・9接口。用于连接终端配置和监控设备。7AUXAUX口是DB・9接口。用于连接modem。8AlarmAlarm口是DB-9接口。用于连接外部告警设备。9ACO/LT此按钮可检查LED灯本身是否正常。当按下时,LED灯会临吋明亮。10MgmtLinkData琥珀色：10M/bps绿色：100M/bps无灯光：不可操作绿色（闪烁）:RX/TX活跃。琥珀色（闪烁）:有故障。11CompactFlash#l(Slot)默认名：cfl:查看CFLED显示此CF插槽的状态。按下排出按钮使CF卡从插槽中弹出来。12CompactFlash#2(Slot)默认名：cf2:查看CFLED显示此CF插槽的状态。 按下排出按钮使CF卡从插槽中弹出来。11CompactFlash#1(Slot)默认名：cf3:常用作存放boot和配置文件。查看CFLED显示此CF插槽的状态。按下排出按钮使CF卡从插槽中弹出来。 4.3.常见硬件状态检查使用硬件查看命令能够查验硬件的工作状态，当处理故障时应优先排除硬件故障和链路故障，以下高亮显示是重点关注的位置A:AC7750#showchassisChassis1nformationNameCZ-YDL-SR-2.M2N.AC7750Type7750SR-12LocationCoordinatesCLL1codeNumberofslots12Numberofports92CriticalLEDstateOffMajorLEDstateOffMinorLEDstateOffOverTemperaturestateOKBaseMACaddress00:23：3e：d2：e8：98AdminchassismodeaOperchassismodeaHardwareDataPartnumber3HE02599AAAB02CLE1codeSeria1numberYP101511FC3Manufacturedate04222010ManufacturingstringManufacturingdeviationsDO1542Manufacturingassemb1ynumber82-0018-10Timeof1astboot2000/01/1808:39:09Currenta1armstateaIarmcIearedEnvironment1nformationNumberoffantrays3Numberoffans6Fantraynumber1StatusupSpeedhaIfspeedFantraynumber2StatusupSpeedhaIfspeed Fantraynumber3StatusupSpeedha1fspeedPowerSupp1yInformationNumberofpowersupp1ies2Powersupp1ynumber1DefauItedpowersupp1ytypedePowersupp1ymode1pem-3StatusupPowersupplynumber2DefauItedpowersupp1ytypedePowersupp1ymode1pem-3StatusupA:AC7750#showcardCardSummarySIotProvisionedCard-typeEquippedCard-typeAdminStateOperationaIStateComments1iom3-xpiom3-xpupup2iom3-xpiom3-xpupup3iom3-xpiom3-xpupup4iom3-xpiom3-xpupup6iom3-xpiom3-xpupupAsfm2-400gsfm2-400gupup/standbyBsfm2~400gsfm2~400gupup/activeA:AC7750#showmdaMDASummarySIotMdaProvisionedMda-typeEquippedMda-typeAdminStateOperationaIState11m2T0gb-xp-xfpm2TOgb-xp-xfpupup2m20Tgb-xp-sfpm20-1gb-xp-sfpupup21m2-1Ogb-xp-xfpm2-1Ogb-xp-xfpupup2m20-1gb-xp-sfpm20-1gb-xp-sfpupup31m2TOgb-xp-xfpm2TOgb-xp-xfpupup2m20-1gb-xp-sfpm20-1gb-xp-sfpupup41m2-1Ogb-xp-xfpm2TOgb-xp-xfpupup 2m20-1gb-xp-sfpm20-1gb-xp-sfpupup61m2-10gb-xp-xfpm2-10gb-xp-xfpupup2m2-10gb-xp-xfpm2T0gb-xp-xfpupupA:AC7750#showcard1detaiICard1SIotProvisionedCard-typeEquippedCard-typeAdminOperationaIStateStateCommerrts1iom3-xpIOMCardSpecificDataCIocksourceNamedPoolModeFaiIOnErrorAvaiIabIeMDAsIotsInstaIIedMDAsiom3-xpupup:none:Disabled:Disabled:2:2FP1SpecificDataWREDAdminStateWREDbuffer-aIIocationmaxWREDbuffer-aIIocationminWREDreserved-cbsmaxWREDreserved-cbsminWREDSlopePolicyhi-bw-mc-srcEgressAlarmhi-bw-mc-srcEgressGroupmc-path-mgmtAdminStateIngressBandwidthPolicyHardwareDataPIatformtypePartnumberCLEIcodeSeriaInumberManufacturedateManufacturingstringManufacturingdeviationsManufacturingassembIynumberAdministrativestateOperationaIstateTemperatureTemperaturethreshoIdSoftwareboot(rom)versionSoftwareversionOutOfService2500250025002500defauIt20OutOfServicedefauIt77503HE03619AAAE01IPU3AC9EAANS1008F057502192010DO129982—0107—04upup52C75CX-8.0.R10onTueMay2417:41:25PDT2011b*TiMOS-l-8.0.R10iom/hopsALCATELSR7750Co*TimeofIastboot2000/01/0108:01:15CurrentaIarmstateaIarmcIeared BaseMACaddressLastbootupreasonMemorycapacity:00:25:ba:32：ef:d6:hardboot:2,048MBA：AC7750#showcardadetaiICardASIotProvisionedCard-typeEquippedCard-typeAdminOperationaIStateStateCommentsAsfm2-400gBOFIastmodifiedConfigfileversionConfigfileIastmodifiedConfigfilelastsavedM/SclockingrefstateFIash一cf1:sfm2-400gup:N/A:N/A:N/A:secondaryup/standbyAdministrativeStateOperationaIstateFlash一cf2::up:notequippedAdministrativeStateOperationaIstateFIash一cf3:AdministrativeStateOperationaIstateSeriaInumberFirmwarerevisionModeInumberSizeFreespaceHardwareDataupnotequippedupup2009121201FCECAAECAA20081107SMARTCF1,953MB1,754MBPlatformtypePartnumberCLEIcodeSeriaInumberManufacturedateManufacturingstringManufacturingdeviationsManufacturingassembIynumberAdministrativestateOperationaIstateTemperatureTemperaturethreshoIdSoftwareboot(rom)version77503HE03208AAAF01NS09476103712032009upup44C75CX-8.0.R10onTueMay2417:41:25PDT2011b* SoftwareversionTiMOS-C-8.0.R10cpm/hopsALCATELSR7750Co*TimeofIastboot2000/01/1808:40:36CurrentaIarmstateaIarmcIearedBaseMACaddress00:23:3e:e8:4c；d8Memorycapacity2,048MBA:AC7750#showportPortsonSlot1PortAdminLinkPortCfgOperLAG/PortPortPortS/X/CFP/IdStateStateMTUMTUBndlModeEncpTypeMDIMDX1/1/1UpYesUp92129212—netwnulIxgige1OGBASE-LR10*1/1/2UpYesUp15221522—accsqinqxgige1OGBASE-LR10*1/2/1UpYesUp1522152230accsqinqxcmeGlGE-LX40KM1/2/2UpYesUp1522152230accsqinqxcmeGIGE-LX40KM1/2/3UpYesUp1522152217accsqinqxcmeGlGE-LX10KM1/2/4UpYesUp1522152217accsqinqxcmeGIGE-LX10KM1/2/5UpYesUp152215226accsqinqxcmeGIGE-LX10KM1/2/6UpYesUp152215226accsqinqxcmeGIGE-LX10KM1/2/7UpYesUp1522152212accsqinqxcmeGlGE-LX10KMB：CZ-YDL-SR-2・M2N.AC7750#showport1/1/1EthernetInterfaceTransceiverTypeModeINumberXFP3HE00564AAAA01ALAIPUIARRDAATXLaserWaveIength1310nmDiagCapabIeConnectorCodeLCVendor0UIManufacturedate2010/01/18MediaSeriaINumber01T614100209PartNumberSXP3101LX-A82OpticaICompIiance1OGBASE-LR1OGBASE-LWLinkLengthsupport10kmforSMF:yes:00:0a:1d:EthernetDescriptionuT:CZ-WHG-CR.MAN.NE5000E-1:0GE2/10/0/0Interface1/1/1OperSpeed10GbpsLink-1eveIEthernetConfigSpeedN/AAdminStateupOperDupIexfulIOperStateupConfigDupIexN/A PhysicaILinkYesMTU9212SingleFiberModeNoIfIndex35684352HoIdtimeup0secondsLastStateChange02/01/201302:55:17HoIdtimedown0seconds TransceiverDigitalDiagnosticMonitoring(DDM)VaIueHighAIarmHighWarnLowWarnLowAIarmTemperature(C)+39.3+80.0+75.0-10.0-15.0TxBiasCurrent(mA)42.9100.080.00.00.0TxOutputPower(dBm)-3.142.000.00-7.00-9.00RxOptica1Power(avgdBm)-4.102.501.50-15.51-40.00Aux1:3.3Voltage(V)3.213.633.463.132.97TrafficStatisticsInputOutputOctets15102683779142641263661399504Packets10966846154786564704108Errors80PortStatistiesInputOutputUnicastPackets8623633862746469758403MulticastPackets23431649051994945693BroadcastPackets473868512Discards00UnknownProtoDiscards0Ethernet一likeMediumStatisticsAlignmentErrors:0FCSErrors:0SQETestErrors:0CSE:0ToolongFrames:0SymboIErrors:0InPauseFrames:0SnglColIisions:0MultColIisions:0LateCollisions:0ExcessCollisns:0IntMACTxErrs:0IntMACRxErrs:0OutPauseFrames:0 A:AC7750#showsystemcpuCPUUti1ization(Samp1eperiod:1second)NameCPUTime(uSec)CPUUsageCapacityUsageBFD18~0.00%~0.00%BGP2,3440.23%0.23%CFLOWD1,0090.10%0.10%Cards&Ports13,8591.38%0.31%DHCPServer3290.03%0.02%ICC7,6850.76%0.76%1GMP/MLD1,2040.12%0.06%I0M00.00%0.00%1PStack59,0265.91%2.82%IS-IS4,5600.45%0.45%ISA1,4480.14%0.10%LDP2,6710.26%0.26%Logging23~0.00%~0.00%MPLS/RSVP1,7790.17%0.13%MSDP00.00%0.00%Management4,5340.45%0.22%0AM6,1170.61%0.51%OSPF19~0.00%~0.00%PIM6,7920.68%0.27%RIP00.00%0.00%RTM/Po1icies1,7220.17%0.20%Redundancy4,3950.44%0.29%SNMPDaemon00.00%0.00%Services7,7750.77%0.70%Stats37~0.00%~0.00%SubscriberMgmt1,7640.17%0.05%System55,6795.57%1.69%VRRP9830.09%0.07%WEBRedirect1960.01%0.01%Tota1998,520100.00%Idle812,55281.37%Usage185,96818.62%BusiestCoreUti1ization185,96818.62% 4.4.常见协议和业务命令在排除硬件故障后故障仍未定位，建议检查协议状态，检查协议配置是否和协议工作状态相兀配，全网是否兀配。A:AC7750#showrouterisisstatusISISStatusSystemId2221.8517.4009AdminStateUp1pv4RoutingEnabIed1pv6RoutingDisabledLastEnabled03/15/201304:10:09Leve1Capabi1ityL1AuthenticationCheckTrueAuthenticationTypeNoneCSNP-AuthenticationEnabIedHELLO-AuthenticationEnabledPSNP-AuthenticationEnabIedTrafficEngineeringDisabledGracefu1RestartDisabIedGRHe1perModeDisabledLSPLifetime65500LSPWait1sec(Max)0sec(Initial)1sec(Second)LSPMTUSize1492AdjacencyCheckIooseL1AuthTypenoneL2AuthTypenoneL1CSNP-Authenticati*EnabledL1HELLO-Authenticat*EnabIedL1PSNP-Authenticati*EnabledL1Preferenee115L2Preference18L1Ext.Preferenee115L2Ext.Preferenee165L1WideMetricsEnabIedL2WideMetricsDisabIedL1LSDBOverloadDisabIedL2LSDBOverloadDisabledL1LSPs289L2LSPs0L1DefauItMetric10L2Defau11Metric10 L1IPv6DefMetric10 L2IPv6DefMetricLastSPFSPFWaitExportPoliciesMulticastImportMulti-topologyAdvertise-Passive-On*SuppressDefauItDefaultRouteTagAreaAddressesLdpSyncAdminStateLDP-over-RSVPRSVP-ShortcutAdvertise-TunneI-LinkExportLimitExpLmtLogPercentTotaIExpRoutes(L1)TotaIExpRoutes(L2)IIDTLVAll-L1-MacAddrAlI-L2—MacAddr1012/18/201311:54:14200ms(Second)5sec(Max)50ms(Initial)NoneNoneDisabIedDisabledDisabledNone86.4663.0519UpDisabledDisabledDisabled0000DisabIed01：80：c2：00：00：1401:80:c2：00:00:15*indicatesthatthecorrespondingroweIementmayhavebeentruncated.A:AC7750#showrouterisisadjacencyISISAdjacencySystemIDUsageStateHoldInterfaceMTEnabXXXXX.NE5000E-1L1Up146ge-1/1/1NoXXXXX.AC7750L1Up25ge-2/1/1NoXXXXX.NE5000E-1L1Up149ge-2/1/2NoAdjacencies:3B:CZ-YDL-SR-2.M2N.AC7750#showrouterbgpneighborBGPNeighborPeer:222.185,172^3PeerASPeerAddressLocaIAS64663222.185.172.364663PeerPortLocaIPort:54397:179Group:pgCR Loca1AddressPeerType222.185.174.9InternaILastStateEstabIishedStateEstabIishedLastEventrecvKeepAIiveLastErrorCeaseLoca1Fami1yIPv4VPN-IPv4RemoteFami1yIPv4VPN-IPv4Ho1dTime90KeepAlive30ActiveHoldTime90ActiveKeepAlive30C1uster1dNonePreference200NumofUpdateFlaps401763Recd.Paths441511Pv4Recd.Prefixes39480IPv4ActivePrefixes394361Pv4SuppressedPfxs0VPN-IPv4Suppr.Pfxs0VPN-1Pv4Recd.Pfxs7163VPN-1Pv4ActivePfxs7156Me1Pv4Recd.Pfxs.0MeIPv4ActivePfxs.0MeIPv4Suppr.Pfxs0IPv6SuppressedPfxs01Pv6Recd.Prefixes0IPv6ActivePrefixes0VPN-IPv6Recd.Pfxs0VPN-IPv6ActivePfxs0VPN-IPv6Suppr.Pfxs0L2-VPNSuppr.Pfxs0L2-VPNRecd.Pfxs0L2-VPNActivePfxs0MVPN-1Pv4Suppr.Pfxs0MVPN-IPv4Recd.Pfxs0MVPN-IPv4ActivePfxs0MDT-SAFISuppr.Pfxs0MDT-SAF1Recd.Pfxs0MDT-SAFIActivePfxs01nputQueue0OutputQueue0i/pMessages3132872o/pMessages2181737i/pOctets90554232o/pOctets33705143i/pUpdates578046o/pUpdates36TTLSecurityDisabIedMinTTLValuen/aGracefulRestartDisabIedStaleRoutesTimen/aAdvertise1nactiveDisabIedPeerTrackingDisabIedAdvertiseLabe1NoneAuthkeychainn/aBfdEnab1edDisabIedL2VPNCiscoInteropDisabledLoca1Capabi1ityRtRefreshMPBGP4byteASNRemoteCapabi1ityRtRefreshMPBGP4byteASNImportPolicyNoneSpecified/InheritedExportPolicypsToCR Neighbors:2A:AC7750#showrouterbgpsummaryBGPRouterID：222.185.174.9AS：64663LocaIAS:64663BGPAdminState:UpBGPOperState:Up TotalPeerGroups:1TotalBGPPaths:4211TotaIIPv4RemoteRts:78963TotaIIPv6RemoteRts:0TotalSupressedRts:0TotaIDecayRts:0TotaIVPNPeerGroups:0TotalVPNLocalRts:7TotalVPN-IPv4Rem.Rts:14326TotalVPN-IPv6Rem.Rts:0TotalL2-VPNRem.Rts:0TotaIVPNSupp.Rts:0TotaIVPNDecayRts:0TotalMVPN-IPv4RemRts:0TotaIMDT-SAFIRemRts:0TotalPeers:2TotaIPathMemory:607624TotaIIPv4Rem.ActiveRts:74475TotaIIPv6Rem.ActiveRts:0TotaIHist.Rts:0TotaIVPNPeers:0TotalVPN-IPv4Rem.Act.Rts:7156TotaIVPN-IPv6Rem.Act.RtsTotaIL2VPNRem.Act.RtsTotalVPNHist.RtsTotaIMVPN-IPv4RemActRtsTotaIMDT-SAFIRemActRts:0BGPSummaryNeighborASPktRcvdInQUp/DownState|Rcv/Act/Sent(AddrFamiIy)PktSentOutQ222.185.172.3646633132873218173700118d09h39480/39436/3(IPv4)07163/7156/7(VpnlPv4)222.185.172.464663350404600104d10h39483/35039/3(IPv4)218109207163/0/7(VpnIPv4)A:AC7750#showrouterIdpdiscoveryLDPHelloAdjacenciesInterfaceNameLocaIAddrPeerAddrAdjTypeStatege-1/1/1222.185.174.9222.185.172.4LinkEstabge-2/1/1222.185.174.9222.185.174.8LinkEstabge-2/1/2222.185.174.9222.185.172.3LinkEstabNo.ofHelloAdjacencies:3A：AC7750#showrouterpimneighbor PIMNeighboripv4InterfaceNbrAddressNbrDRPrtyUpTimeExpiryTimeHoIdTimege-1/1/1158d00:47:050d00:01：17105222.185.175.5ge-2/1/11241d05:16:56Od00:01：43105222.185.175.9ge-2/1/21243d05:39:47Od00:01：20105222.185.175.153Neighbors:3B:CZ-YDL-SR-2.M2N.AC7750#showrouterigmpinterfaceIGMPInterfacesInterfaceAdmOperQuerierCfg/OprVersionNumGroupsPoIicyIag-23：40.0UpUp192.168.127.12/226nonelag~14：40.0UpUp192.168.131.12/237noneInterfaces:28A:AC7750#showrouterpimgroupIPAddressMacAddressSap/SdpIdRemainingLeaseMCPIMGroupsipv4GroupAddressTypeSptBitIncIntfNo.OifsSourceAddressRP239.49.0.1(*,G)ge-2/1/21*222.185.172.5239.49.0.1(S,G)ge-2/1/21202.111.59.68222.185.172.5239.49.0.2(*,G)ge-2/1/21*222.185.172.5239.49.0.2(S,G)ge-2/1/21202.111.59.71222.185.172.5A:AC7750#showserviceid1000dhcpIease-stateDHCPIeasestatetabIe,service1000 LifeTimeOriginStdby10.172.160.310.172.160.510.172.160.810.172.160.1010.172.160.1210.172.160.134c:09:b4：cf:f9:7bb0:75:d5:c1:ba：c64c:09:b4:ef:e7:144c：09:b4：ef:5c：1300:0a:c2：d3：86:1fb0:75:d5:e2:1f：99lag-7:2305.43lag-14:1783.43lag-16：2219.43lag-30：2135.43|ag-4：2434.43lag-6:2109.4300h03m46sDHCP00h17m30sDHCP00h13m08sDHCP00h19m41sDHCP00h07m25sDHCP00h04m47sDHCP4.5.常见状态检查命令和日志查看通过检查端口流量和debug方式来完成故障，可以确定消息互通性。A:AC7750#monitorport1/1/1intervaI3rateMonitorstatisticsforPort1/1/1InputOutputAttimet二0sec(BaseStatistics)Octets15104980687787851264121367552Packets10968535669946566805926Errors80A：AC7750#showIogIog-id99A:AC7750#showloglog-id100 附1:现场拆卸7750空气滤网示意图SR-12实际拆装过程：1、拧开775OSR12最下面三个螺丝“红色圈标示地方。下前方抽岀挡板2、拿掉前挡板后，可以看到IOM板卡最下而有两个银色扳手，同时向前上方向扳动（装入反方向扳动），滤网会掉落到轨道，抽出即可（安装时逆向操作）。 3、将滤网拿出口进行清洗，如果有替换件尽量水洗，务必确认晾干后安装'
