solidworks中材料明细表的使用

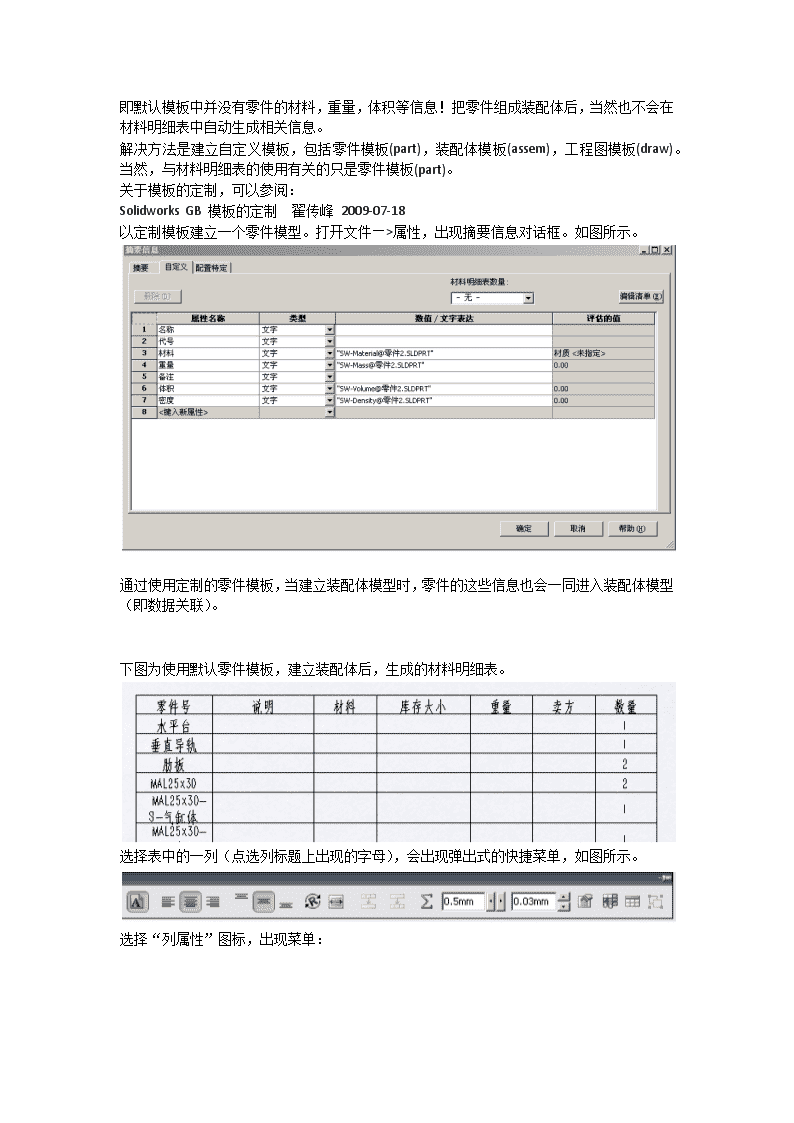

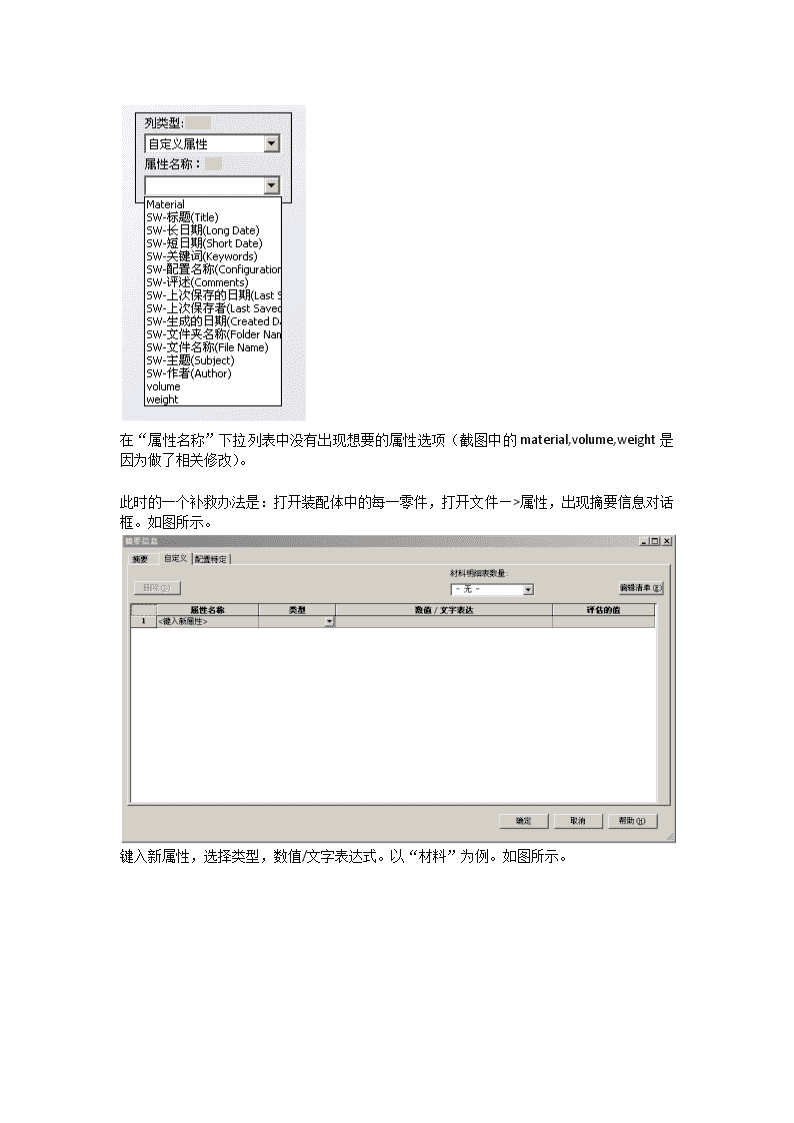

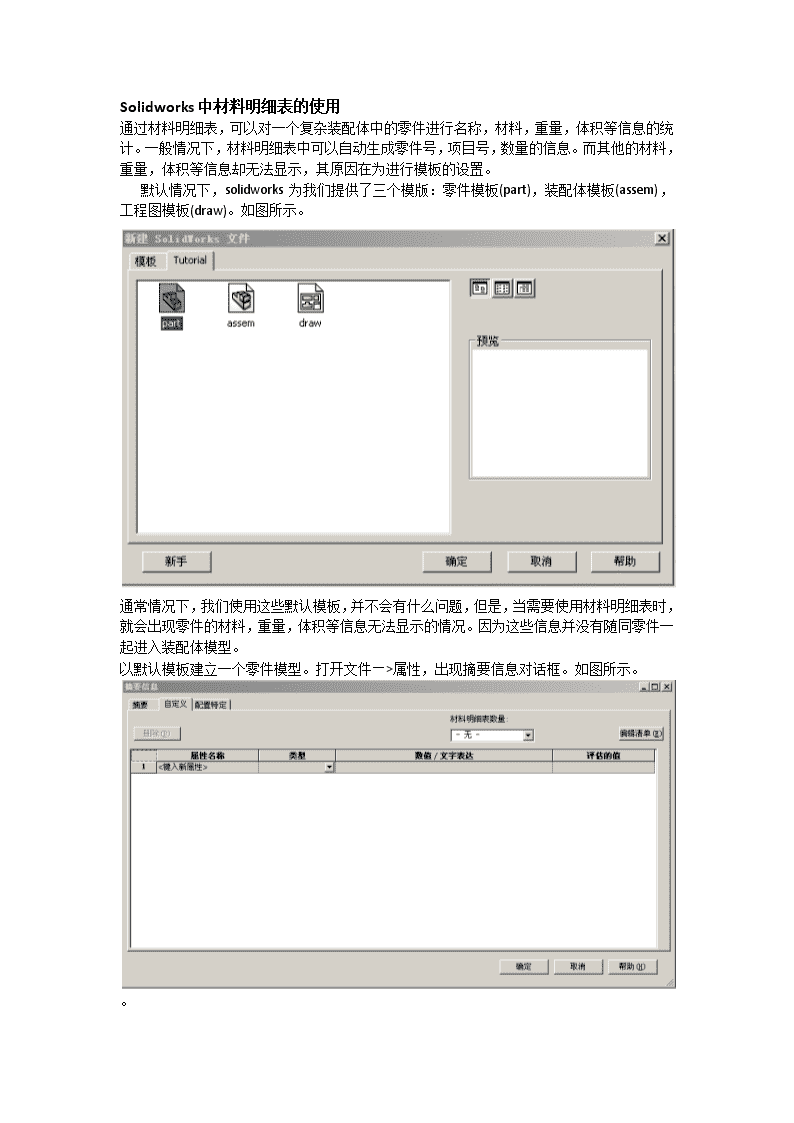

'Solidworks中材料明细表的使用通过材料明细表，可以对一个复杂装配体中的零件进行名称，材料，重量，体积等信息的统计。一般情况下，材料明细表中可以自动生成零件号，项目号，数量的信息。而其他的材料，重量，体积等信息却无法显示，其原因在为进行模板的设置。默认情况下，solidworks为我们提供了三个模版：零件模板(part)，装配体模板(assem)，工程图模板(draw)。如图所示。通常情况下，我们使用这些默认模板，并不会有什么问题，但是，当需要使用材料明细表时，就会出现零件的材料，重量，体积等信息无法显示的情况。因为这些信息并没有随同零件一起进入装配体模型。以默认模板建立一个零件模型。打开文件—>属性，出现摘要信息对话框。如图所示。。 即默认模板中并没有零件的材料，重量，体积等信息！把零件组成装配体后，当然也不会在材料明细表中自动生成相关信息。解决方法是建立自定义模板，包括零件模板(part)，装配体模板(assem)，工程图模板(draw)。当然，与材料明细表的使用有关的只是零件模板(part)。关于模板的定制，可以参阅：SolidworksGB模板的定制翟传峰2009-07-18以定制模板建立一个零件模型。打开文件—>属性，出现摘要信息对话框。如图所示。通过使用定制的零件模板，当建立装配体模型时，零件的这些信息也会一同进入装配体模型（即数据关联）。下图为使用默认零件模板，建立装配体后，生成的材料明细表。选择表中的一列（点选列标题上出现的字母），会出现弹出式的快捷菜单，如图所示。选择“列属性”图标，出现菜单： 在“属性名称”下拉列表中没有出现想要的属性选项（截图中的material,volume,weight是因为做了相关修改）。此时的一个补救办法是：打开装配体中的每一零件，打开文件—>属性，出现摘要信息对话框。如图所示。键入新属性，选择类型，数值/文字表达式。以“材料”为例。如图所示。 需要注意的是：必须保证为每一个零件键入的属性名称必须一致。而实际上这将是很繁琐的一件事。所以，最好在一开始就使用自定义模板！'
