施工方案报审表临时用电方案

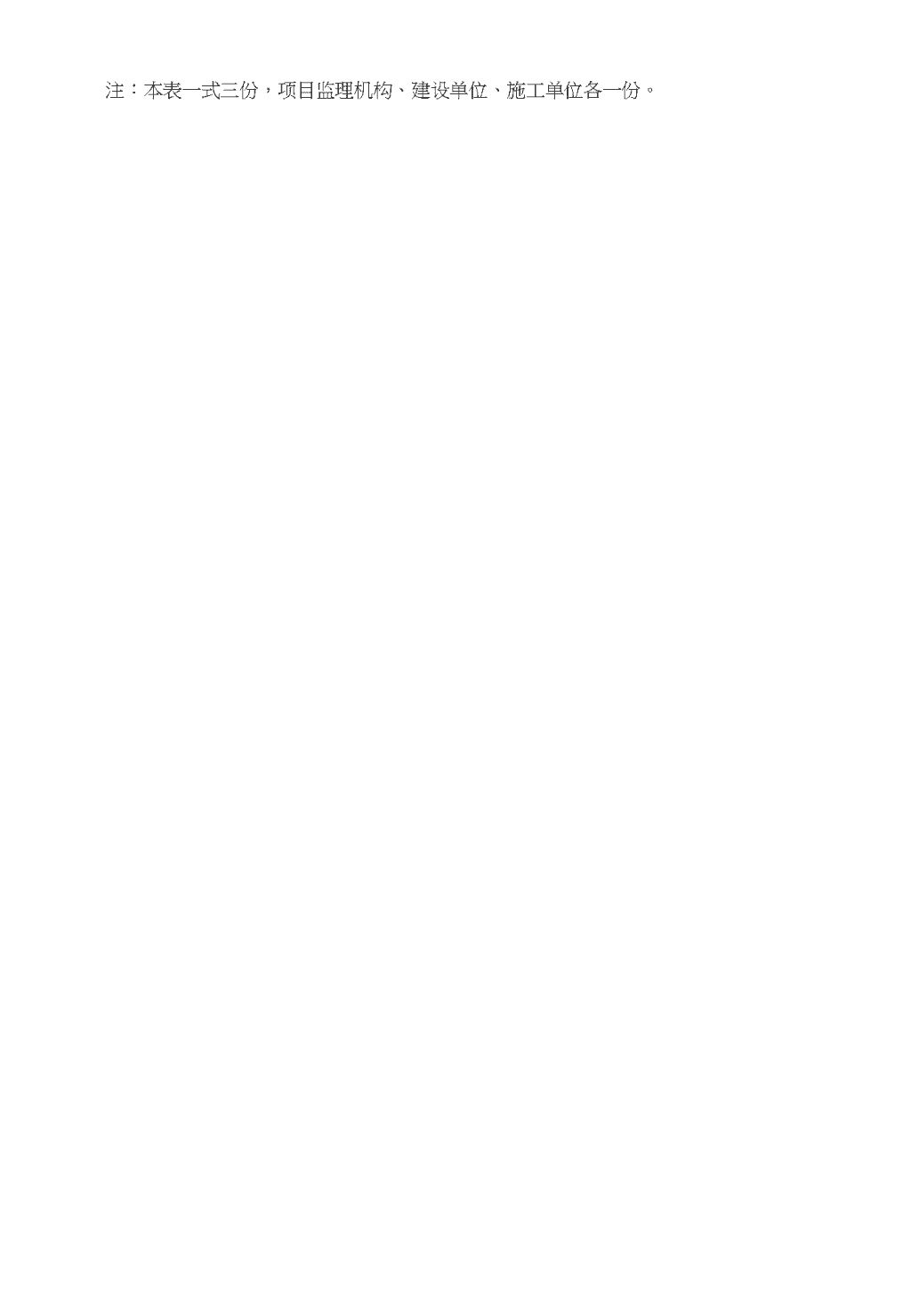

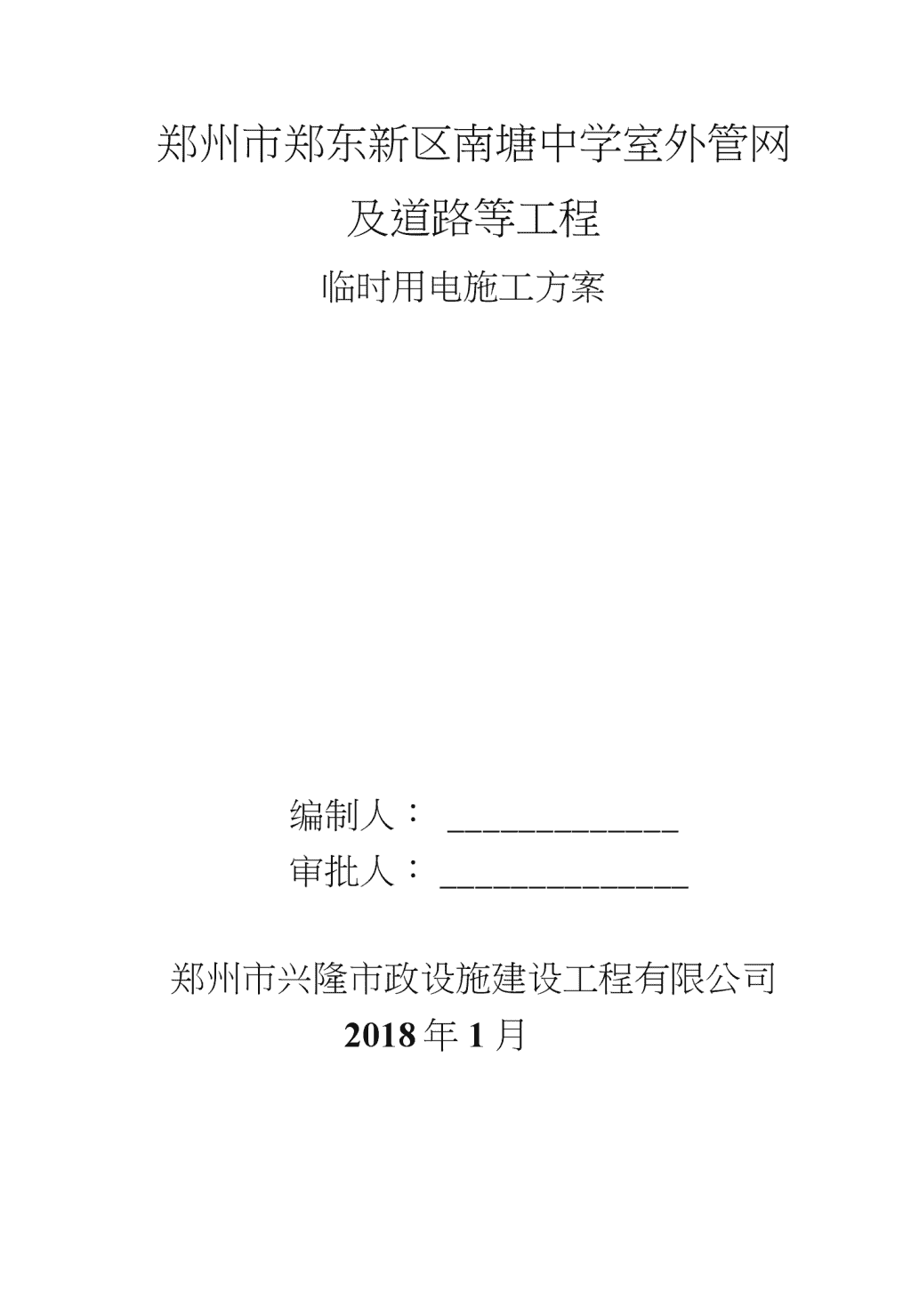

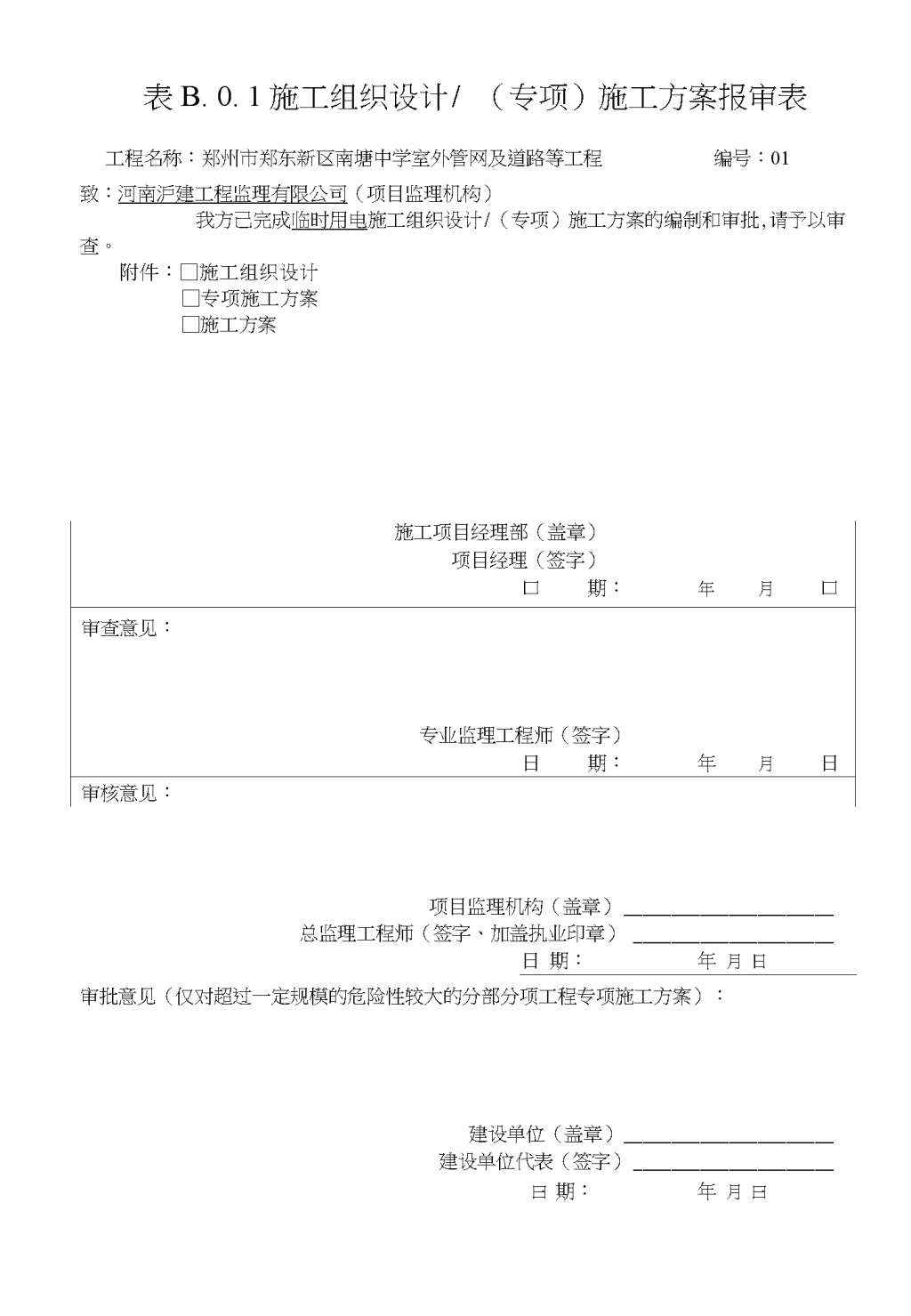

'表B.0.1施工组织设计/（专项）施工方案报审表工程名称：郑州市郑东新区南塘中学室外管网及道路等工程编号：01致：河南沪建工程监理有限公司（项目监理机构）我方己完成临时用电施工组织设计/（专项）施工方案的编制和审批,请予以审查。附件：□施工组织设计□专项施工方案□施工方案施工项目经理部（盖章）项目经理（签字）口期：年月口审查意见：专业监理工程师（签字）日期：年月日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章）日期：年月日审批意见（仅对超过一定规模的危险性较大的分部分项工程专项施工方案）：建设单位（盖章）建设单位代表（签字）曰期：年月曰 注：本表一式三份，项目监理机构、建设单位、施工单位各一份。 郑州市郑东新区南塘中学室外管网及道路等工程临时用电施工方案编制人：审批人：郑州市兴隆市政设施建设工程有限公司2018年1月 编制说明一、编制目的为了贯彻国家安全生产的方针、政策和法规，保障施工现场用电安全，防止触电事故发生，确保本工程实现安全达标，创市级安全文明工地，特制定本程临时用电施工方案。二、编制依据1、施工现场具体情况。2、本工程施工组织设计。3、JGJ46—2005《施工现场临时用电安全技术规范》。临时用电方案郑州市郑东新区南塘中学室外管网及道路等工程，位于位于郑州市郑东新区唐庄。经现场勘查、协调，拟使用现场校园南侧大门附近，180KVI箱变一台，同意我方使用；再备用200KW柴油发电机一台。 该工程用电总负荷约为195KW。使用五芯电缆铜线做主电缆。施工现场所有用电设备，均采用三相五线制。、设备选用负荷计算工程施工机械设备序号机械名称型号规格功率总量1平板振动电夯4KW3台2切割机2KW1台3现场照明1KW20个4交流电焊机75KW2台5弯曲机3KW1台6截断机4KW1台7水泵3KW5台8振动棒2.5KW2台1.用电量计算平板振动电夯用电量2P4=16KW切割机用电量2P1=2KW现场照明用电量SP2O=1KWX20=20kw交流电焊机用电量2P2=75kwX2=150kw弯曲机用电量2Pl=3kw 断机用电量2Pl=4kw总用电量P=195KW引用韩村灌溉变压器180KVI，再加租用发电机可以满足要求。选用五芯150X3/70X2平方的主电缆由变压器引至总配电柜。施工现场设四个总的配电柜和十个分配电柜，机械设备一机一开关箱。1.导线选择计算因施工现场所有电路均采用TN-S接零保护系统即三相五线制，根据负荷要求选择不同线径电缆。三、安全用电技术措施为了避免发生用电事故，在使用临时电时必须做到：1、参加施工的人员必须遵守《建筑安装工人安全技术操作规程》不得无证进行电工作业。2、配电线路、机电设备，必须按照确定的位置，走向布设，禁止临时乱拉乱接，禁止将电源线直接绑在钢管等金属物上。3、不得在高、低压线路下方施工、堆放构件、架具、材料、杂物或搭设临时设备。4、线路的安全距离必须满足规范要求，如因受现场等原因限制达不到安全距离时，必须增设屏障遮栏，围栏或保护网等防护措施，并悬挂醒目的警告标志牌。5、电源干线的起止杆、中转杆和丁字杆，都应该设拉线。拉线上端2米处要设绝缘瓷珠，与地面的夹角为45度角为宜。6、各种电动机械调和，必须按规定作保护接零或作保护接 地（接地电阻氺10Q）。禁止同一电网的设备接零，接地混用。7、保护零线不得装设开关或熔断器并使用绿/黄双色线。在任何情况下，都不得使用绿/黄双色作负荷线。8、开关箱必须设门加锁并按规定位置架设，进、出线应从开关箱的下方穿行，并采取防雨、防法措施，箱内必须装设漏电保护开关。实行“一机一闸”挂牌制。箱内的电器必须可靠完好，不得使用破损、不合格的电器。机电操作人员因故离开岗位时必须拉闸断电并锁好开关箱。9、手持电动工具和潜水泵必须配置额定动作电流＜15mA、额定动作时间＜O.ls的漏电保护器。10、照明线路的架设必须满足规范的要求，特殊场所应按规定使用安全电压。禁止照明线，动力线混合使用。11、健全现场防火组织，落实消防设备；制订防火制度、做好防火宣传教育。在易燃、易爆、火灾危险处，挂设防火安全色标。12、电气设备应按“国家规范规程”进行安装，定期对电气设备、开关、线路和照明灯具等进行检查，凡不符合安全要求的，要及时维修或更换。13、电动机械应注意防潮、防尘、防腐、严禁超负荷运行。对长期没有运行的电动机械，在起动前应测量其绝缘电阻。合闸后，如果不运转，应立即切断电源，排除故障。14、不准使用电炉、电热器具、木工棚、易燃易爆场所，严禁烟火。15、照明设备应安装保险丝或自动开关装置，与可燃物之间应保持安全的距离。灯泡上不准用布或纸包裹。16、照明线的安装高度、架设方法应符合规范要求。在有防焊炸危险的场所，必须选用防爆灯具，并应符合防爆要求。 17、高压碘钨灯等照明设备的整流器，不应装在可燃建筑物上。碳钨灯使用的导线，应采用绝缘的耐热线。18、开关箱、配电箱内禁止存放易燃易爆物衣杂物。19、焊接作业人员应该严格遵守《建筑安装工作安全技术操作规程》。焊接作业场所应符合要求，与可燃物要保持安全距离。20、消防器材应按规定配置。消防水泵、消防给水管、消防水箱和消防栓等设施，不得任意改装或挪作它用。四、电气防火措施1.健全现场防火组织，落实消防设备；制订防火制度，做好防火宣传教育，在易燃、易爆、火灾危险处，挂设防火安全色标。2.电气设备应按“国家规范规程”进行安装，定期对电气设备、开关、线路和照明灯具等进行检查，凡不符合安全要求的，要及时维修或更换。3.电动机械应注意防潮、防尘、防腐，严禁超负荷运行，对长期设有运行的电动机械，在起动前应测量其绝缘电阻。合闸后，如果不运转，应立即切断电源，排除故障。 1.不准使用电炉、电热器具、木工车间、易燃易爆场所，严禁烟火。2.照明设备应安装保险丝或自动开关装置，与可燃物之间应保持安全距离。灯泡上不准用布或纸包裹。3.照明线的安装高度、架设方法应符合规范要求。在有防爆炸的场所，必须选用防爆灯具，并应符合防爆要求。4.高压碘钨灯等照明设备的整流器，不应装在可燃建筑物上。碘钨灯使用的导线，应采用绝缘的耐热线。5.焊接作业人员应该严格遵守《建筑安装工作安全技术操作规程》。焊接作业场所应符合要求，与可燃物要保持安全距离。6.消防器材应按规定配置。消防水泵、消防给水管、消防水箱和消火栓设施，不得任意改装或挪作他用。7.总配电柜设接地防雷设施。上锁。挂有人工作禁止合闸、防止触电等牌。'
