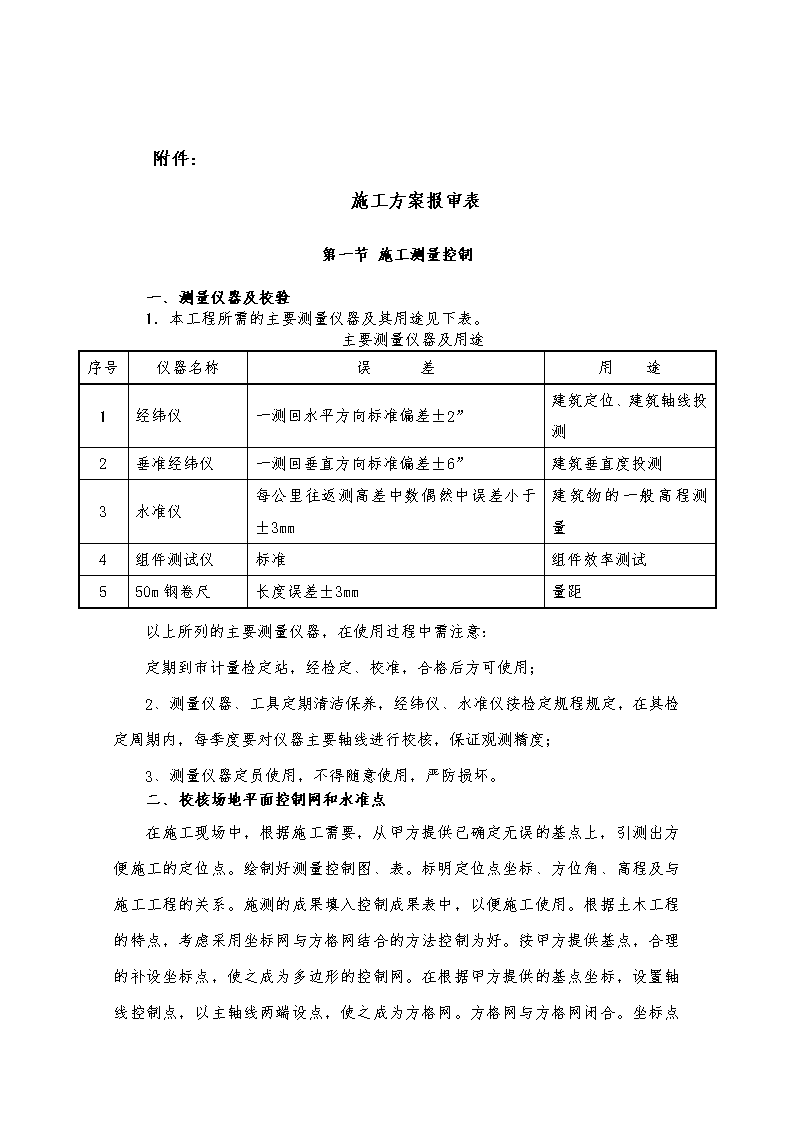

'中广核敦煌9兆瓦光伏并网发电项目工程一般施工方案报审表施工单位：江苏启安建设集团有限公司日期：2011年09月15日 一般施工方案报审表工程名称：中广核敦煌9兆瓦光伏并网发电项目　编号：致：甘肃吉田工程监理有限公司（监理单位）我方已根据施工合同的有关规定现将一般施工方案上报贵司批准，请予以审查。附：施工方案报审表承包单位江苏启安建设集团有限公司项目经理________________日期____________________项目监理机构意见：总监理工程师：年月日本表由施工单位填报，经项目监理机构审查签认后，建设单位、监理单位、施工单位各存一份。 附件：施工方案报审表第一节施工测量控制一、测量仪器及校验1．本工程所需的主要测量仪器及其用途见下表。主要测量仪器及用途序号仪器名称误差用途1经纬仪一测回水平方向标准偏差±2”建筑定位、建筑轴线投测2垂准经纬仪一测回垂直方向标准偏差±6”建筑垂直度投测3水准仪每公里往返测高差中数偶然中误差小于±3mm建筑物的一般高程测量4组件测试仪标准组件效率测试550m钢卷尺长度误差±3mm量距以上所列的主要测量仪器，在使用过程中需注意：定期到市计量检定站，经检定、校准，合格后方可使用；2、测量仪器、工具定期清洁保养，经纬仪、水准仪按检定规程规定，在其检定周期内，每季度要对仪器主要轴线进行校核，保证观测精度；3、测量仪器定员使用，不得随意使用，严防损坏。二、校核场地平面控制网和水准点 在施工现场中，根据施工需要，从甲方提供已确定无误的基点上，引测出方便施工的定位点。绘制好测量控制图、表。标明定位点坐标、方位角、高程及与施工工程的关系。施测的成果填入控制成果表中，以便施工使用。根据土木工程的特点，考虑采用坐标网与方格网结合的方法控制为好。按甲方提供基点，合理的补设坐标点，使之成为多边形的控制网。在根据甲方提供的基点坐标，设置轴线控制点，以主轴线两端设点，使之成为方格网。方格网与方格网闭合。坐标点设置要通视平回，离施工现场有一定距离，不易碰动的地方为宜。轴线控制点因施工需要，设置于四周混凝土地面上。设置牢固而不易破坏的标志，作为测量点，并根据与坐标网有关系数，计算出各点坐标，以利定位在自然或人为碰动移位时，能及时复核，及时发现问题，以免对工程造成不必要的经济损失。三、建筑及设备基础标高、轴线控制（一）、工程轴线和标高控制根据建设单位提供的建筑轴线控制基点，建立施工现场的工程轴线和标高的控制网。工程标高的控制采用水准仪从测量水准点（基点）引入标高，并在所建建筑物外围设立固定标高控制点，以引测建筑物、基础标高。工程轴线的控制：采用经纬仪进行轴线施测，并在每条控制轴线的两端，离开建筑物一定距离的位置设立固定标记，作为施工观测和复核交接使用。四、建筑物及设备基础竖向控制为控制好该工程的轴线及竖向垂直度，主要采用内控法，吊锤线法辅助。利用施工前测量放线或基础施工时埋设的轴线控制桩在底层设4个控制点，设4个点为一封闭矩形,各点距边轴线的距离视现场施工条件而定，方便施工就可。第二节基础工程一、基础施工1、主要工艺流程施工准备测量定位人工孔内挖土石方垫层施工模板施工钢筋笼制作 钢筋笼吊装砼填芯二、钢筋工程本工程主体结构为砖混结构，基础梁、框架柱梁受力筋均为HRB335Ⅱ级钢，柱箍、梁箍、板筋均采用HPB235Ⅰ级钢，钢筋规格多。钢筋工程的施工方案对现场施工组织非常关键。1、钢筋工艺流程图材料采购抽样送检分类、分规格堆放放组织进场除锈调直合格否分类、分规格堆放检查弯曲成型切断合格否加工计划与大样返工或报废退场挂标识牌提交合格证挂标识牌2、钢筋原材料的采购、验收①根据钢筋实际需用计划，由材料部门组织厂家供货，管库员按计划分炉（钢）号、规格、数量进行分批验收，并仔细核对出厂合格证炉号及钢号。②每批钢筋原材料经复检合格后方可使用于工程上。3、钢筋原材料的现场堆码、标识 ①钢筋原材料分Ⅰ、Ⅱ级钢筋堆码区，不同规格、炉号钢筋分类堆码，并用支架分隔开，作好钢筋原材料的规格、炉号、钢号、数量出厂日期的明确标识。②所有钢材架空堆放于枕木上。4、钢筋加工1、钢筋加工间及半成品的堆放①按施工总平面布置钢筋加工及半成品堆场，并做好排水设施。②受力主筋、箍筋、板筋均分区域加工。③加工好的半成品做好显标识。2、钢筋除锈、切断①柱箍、拉墙筋、板筋及梁箍盘圆均用调直机调直除锈、定尺切断，根据钢筋直径选用相匹配的调直模块与传送压辊/梁、柱受力主筋用钢丝除锈机除锈。②钢筋下料用切断机切断，如发现有劈裂、缩头或严重的弯头等必须切除；据料单统筹排料，要先断长料，后断短料，减少损耗；要求钢筋的断口不得有马蹄形或起弯，长度偏差±10mm。3、钢筋弯曲成型①钢筋弯曲用弯曲机成型，柱梁箍弯135°弯钩，梁受力筋弯90°弯钩，板筋弯180°弯钩，弯曲直径为钢筋直径的5倍。②钢筋应据料牌上标明的尺寸，用白笔将各弯曲点位置划出，并由不同的弯曲角度扣除弯曲调整值。4、成型钢筋的堆放钢筋按构件分规格制作成型并标识，分类整齐堆放天垫木之上，留出吊运及操作通道。成型钢筋堆场不得放置、堆压其它材料，不得有油污、泥浆及雨水浸泡，不得拉电线及电缆。5、钢筋的安装验收 钢筋安装完毕后，经自检合格后做隐蔽工程签证验收，并作好隐蔽工程记录。重点检查下列内容：（1）根据设计图纸检查钢筋的钢号、直径、根数、间距是否正确：特别是要注意检查负筋的位置；（2）查钢筋接头的位置及搭接长度是否符合规定；（3）查砼保护层是否符合要求；（4）检查钢筋绑扎是否牢固，有无松动变形现象；（5）钢筋表面不允许有油污和颗粒状（片状）铁锈；（6）钢筋位置的允许偏差，不得大于规范的规定。（7）预埋件位置及数量是否正确。岗，不可疏忽大意，留有隐患。第三节太阳能组件安装工程施工一、组件安装施工内容①槽钢、铝合金型材和太阳能电池组件材料的运输②现场定位放线③槽钢、铝合金型材和太阳能电池组件的固定安装④太阳能电池组串连接连接⑤太阳能电池连接线和直流汇流箱的连接⑥组串连接性能的电气检测#以上操作流程按顺序进行，不得跨越施工#二、施工前主要设备材料的检验和准备施工前设备材料的检验太阳能电池组件外观检验：包括其包装、外框、表面玻璃、接线盒和接插件的完整性，产品说明书和合格证等是否齐全。直流汇流箱的外观检验：包括其外表、使用说明书、出厂合格证和连接头的完整性，数量、外观、型号等是否符合设计要求。太阳能光伏专用连接线和接插件的外观检验：包括其包装、外表面光洁度、产品认证证书、出厂合格证的完整性，接插件注意先抽样试连接，检验其配合紧密度和防护性能。 60*80铝合金型材、紧固夹头和压块的检验：包括型材外表面处理情况、紧固夹头的外表面和压块的外表面处理情况、以及夹头和安装檩条的紧固配合情况。10#槽钢的检验：包括材料材质质量报告，槽钢表面氧化程度和平整度是否符合施工质量要求。三、安装部分根据设计的图纸，确定太阳能电池板的安装区域，根据不同组件不同的安装区域，检查预埋件是否符合设计要求，确定槽钢、铝合金型材各部分固定座的详细位置，分块划分并做好标记；根据设计的图纸，对已划分的区域进行细化划分，并通过水平仪、经纬仪等测量工具进行精测。根据各定位点放线，并进行复测，确保施工精度，以减少后道工序调整量。各定位点确定后，可以组织施工人员将槽钢按照各定位点进行试放，用水平仪和经纬仪进行复测；铝合金型材和太阳能电池组件的固定安装在10#槽钢固定就位后，60×80铝合金型材进行定位固定，利用水平仪和经纬仪确定每根铝合金型材的具体位置，定位确认完毕对每个型材与槽钢相交的定位点做好标记；太阳能电池组件安装固定完毕后，对组件方阵的外观平整度、间距间隙部部位进行适当的微调。全部符合要求后，链接处用电焊进行焊接作业，结构整体定型。焊接作业人员必须持证上岗作业，焊接作业选择在天气情况良好的情况下展开，禁止在雨天和大风天气施焊；焊接作业开始前必须进行试焊，以确定焊材质量的可靠性；焊接作业时必须按照焊接工艺书指导焊接，熔深等必须符合规范要求，焊接部位整齐美观。太阳能电池组件的安装要保证组件与支架的连接牢固可靠，并能很方便地更换太阳能电池组件。太阳能电池方阵及支架必须能够抵抗120km/h的风力而不被损坏。固定螺栓、定位夹和压块必须每个都要安装固定，不得漏缺。四、太阳能电池组件的组串连接1) 各组件的连线严格按照设计安装图分组进行串联连接，分组专人负责。对每组连接进行细化分工，加强自检和互相监督，确保连接无误，不得多接和少接。同时要保证接地可靠。电线接头牢固，不脱线，漏线。现场制作的专用接插件必须严格安装组装工序合理组合，连接时专用接插件必须接插到位。1)太阳能电池连接线和直流汇流箱的连接，每组串的连接线端头部分按照施工图给出的编号进行标记，并安装接头等连接装置，在直流汇流箱安装到位进行必要的检查后可以进行连接安装。安装同样采用分组专人负责制，严格按施工图施工，按照先接正极，再接负极的顺序安装。连接时必须先断开汇流箱中的每路空气开关，防止电流下引。五、电气调试和检测1)太阳能电池板安装完毕，进行测试工作，以检验连接情况。2)分组检测太阳能电池各组串连接状态和参数，需要检测的物理量有输出电压、输出电流和绝缘电阻等，以检测组串连接是否正常，并作好相应的记录。3)确保太阳能电池组件和支架的可靠连接，确保和直流汇流箱的可靠连接以及太阳能电池组件的可靠接地与绝缘。4)打开直流汇流箱，用数字万用表检查每组检查电压、电流LCD读数是否显示正常工作电压、负载电流，并作好记录；主要检测设备太阳能光伏系统电气检测设备一览表序号名称型号数量(台)生产厂家1接地电阻检测仪Victor64121深圳胜利2绝缘电阻检测仪Zc25B1上海精密3数字式万用表VC890+3深圳胜利4组串功率检测仪PVPM10001德国PVP²注意事项1.凡参加调试人员均应作好安全保护工作。2.涉及用电设备的电箱要挂警示牌，开关要指定专人操作。3. 安装检测完毕后应交付施工组长和现场监理做工程审查，审查合格后方可交付用户单位做竣工验收。六、关于施工工序衔接由于本工程工序相对比较简单，通过合理的分组分工，施工过程中基本不会发生工序交叉施工影响进度计划的现象，可能影响施工进度计划的是配合主要施工的辅助工序衔接配合问题:七、特别注意事项1)安装太阳能电池组件时，注意小心轻放，严禁野蛮施工，防止对太阳能电池组件造成损坏。2)分组分片块施工，并有专人负责监督，并实行奖惩制度，杜绝人为疏忽。3)堆放不得超过15层，防止滑落。八、图纸及验收规范1)严格按照设计施工图纸安装施工。2)太阳能电站的验收规范3)太阳光伏电源系统安装工程4)施工及验收技术规范第四节逆变器室模板工程模板及其支撑系统必须有足够强度刚度和稳定性，其支撑系统必须满足承受上部包括施工荷载在内的全部荷载，模板工程所用材料必须认真检查选用，模板应具有制作、安装、拆除方便，牢固耐用、运输整修容易等特点。模板工程安装及拆除前，应在下达任务书的同时，由技术人员负责组织生产，对操作工人进行技术交底，根据翻样图交代清楚轴线关系、尺寸、标高、预留洞及预埋件等，所用模板材料及支撑的规格等要求进行模板安装或拆除，施工顺序及工序搭接操作要求、质量标准、安全措施、成品保护等施工注意事项。模板及支撑系统应连结成整体，竖向结构模板应加设斜撑和剪刀撑，水平结构模板应加强支撑系统的整体连接，对木支撑纵横方向应加强钉拉杆，采用木支撑时，应把木支撑扣成整体排架。4.1、支撑系统 全现浇钢筋砼梁、板、支架用木支撑系统，同时也作为柱墙的水平支撑，对于梁高小于800mm，支撑排架沿梁两侧设置立管，间距@700-1000mm，当梁高大于800mm时须作单体设计（根据钢管抗压f=205N/mm2和扣件抗滑移Ne=6KN/只进行设计计算），层高高于4m时，设水平拉杆四道，每一道中间设纵横方向剪力撑一道，对于楼板厚度小于200mm时，排架钢管主杆间距纵横向可≥1000mm且顶部承横管与立管交叉处加托扣件，立管下加垫板，每排独立架必须设置斜撑，实现“自我稳定”，相邻斜撑的间距不得大于6m，必要时设置连续斜撑（见下图），异型柱、墙体的支撑与板的支撑联结牢固，离楼面150mm及离顶板200mm设对拉螺丝杆一道，中间平均在600mm-800mm分别设置对拉螺丝杆，对于楼梯、坡道等坡度较大的构件排架搭设时，立杆可搭成与构件底垂直的斜杆，斜杆根部在浇筑时，预埋钢筋或预埋件作为支点。4.2、柱模板工程立模前应弹出中心线和两边线及轴线检验线（即校核线）弹出柱子边线，校对标高，模板下应先用砂浆找平，模板内清扫干净。（1）柱模：柱模采用胶合板，此模板尺寸校钢模准，刚度好，在柱中设对拉螺栓夹紧模板，模板包箍和对拉螺柱高度分布，间距为600mm，最下一道距板面150mm，最上一道低于砼面200mm，异型柱的模板施工与墙板的施工相同，每个异型柱的支撑必须与满堂脚手形整体性。异型柱模板施工时，应检查各边的垂直度和整体位置是否正确，并及时将支撑拉牢，通排柱模板安装时，应先将两端柱模板找正吊直，固定后，拉通线校正中间各柱模板或作为中间柱模板施工依据，柱模除各柱自身固定外，还应设剪力撑彼此拉牢，也可采用整体排架式支撑，以免浇筑混凝土时发生偏斜。圆柱模或异形柱模，宜用竖直狭条木料和圆弧档分半拼，要求平整度较高时，模板内可衬钉铁皮，也可采用薄钢板。在柱模顶端距梁或板底50mm范围内，为确保柱与梁板接头不变形不漏浆，所有接头处模板应制作认真，拼缝严密，严禁乱拼乱凑和用废纸、破布堵塞。当用组合钢模板时，接头处非模数段可用木模塞，拼缝应严密、牢固。见图5-1附：柱、墙、梁阴阳角接点、配模。 （2）梁模板：梁模采用侧包底的支模法，便于拆除侧模以利于周转，保留底模及支撑有待砼强度的增长，达到规定强度时拆除。当梁宽小于500mm时，用50mm厚木板做成梁底模，当梁跨度≥4M时，跨中应按规范起拱，起拱高度为全跨长的1/1000—3/1000，梁较高时还应考虑钢筋绑扎的需要，必须要事先立一侧模板，另一侧待钢筋绑扎好后再安装。圈梁模采用挑扁担法，在圈梁底面下一砖沿墙身每隔800—1000mm留60×120砖洞，穿50×100mm方木，支立两侧模板用夹条及斜撑支牢，其形式参见下图。 （3）楼板模板：面板为胶合板，根据标高在梁两侧上钉上水平横档，再在上边搁置平台格栅，平台格栅用木方或钢管铺设，当跨度超过1500mm时，平台格栅下应加设大横楞和立柱支撑，方木找平后，在上面铺胶合板。（4）楼梯模板：楼梯应按翻样图纸标高找好平台标高，其施工步骤应为：安装平台梁及平台模板→安装楼梯斜梁板或楼梯底板并完成楼梯支撑系统→安装楼梯外帮侧模→安装踏步模板。用套板画出踏步侧板位置线，钉好踏步侧板三角木，然后在三角木上钉好踏步侧板，楼梯踏步高度要一致，踏步侧板下口钉一根小支撑，以保证侧板不下沉，楼梯栏杆应按设计留好预埋件。4.3、立模注意事项：（1）柱模板安装时，应根据砼浇筑程度和高度，决定其竖向尺寸是否开门子洞。（2）柱模板安装时，其截面应按允许负值差控制，夹板尺寸应符合模数便于拼装、墙、柱角部可配置阴阳角模。（3）接头处模板，梁柱板交叉处模板，应认真配置，防止产生烂根、移位、胀模等不良现象。施工时严格按设计要求做到各构件轴线位置、结构标高、几何尺寸准确，立模要按详图施工，保证模板的严密性、可靠性，使构件成型尺寸准确。（4）、砼浇捣完毕后，及时拆除模板，将有利于模板的周转和加快工程进度，但拆模过早会影响砼结构的质量，非承重的侧模，应在砼强度能保证其表面棱角不因拆模而损坏，承重模应当有与结构同样条件养护的试块达到规定强度时方可拆除，拆模砼要达到强度值表如下：现浇结构拆模时所需砼的最低强度结构类型结构跨度（M）达到砼设计强度百分率板≤250>2，≤875>8100梁、拱、壳≤875>8100悬臂构件≤275 >21004.4、拆模注意事项拆除模板及其支架的结构，应在砼达到强度后，才允许承受全部的计算荷载，施工中不得超载使用，严禁集中堆放过量的建筑材料，当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。拆模时，应注意以下几点：（1）拆模时不得用力过猛，拆下来的材料应及时运走、整理。（2）拆模顺序一般应是先支后拆，后支先拆，先拆除非承重部分，后拆除承重部分。（3）拆除跨度较大的梁下支撑时应先从跨中开始，分别拆向两端。模板清理，模板及支撑拆除后，应及时按种类规格进行清理，并运离拆模区域，以便后续工作的开展，所有非一次性使用模板拆除后应及时修补、整形、涂刷脱模剂。第五节逆变器室等钢筋工程钢筋要求：钢筋应有出厂质保证明书和复试报告，焊接试验合格后方可用于本工程，每捆钢筋有标牌，进场应分批号、规格进行验收、堆放、防止锈蚀和污染，并按规范及有关规定取样做力学性能试验。钢筋采用现场制作，机械和手工加工相结合成型，手工绑扎的方法，直径大于16的钢筋采用闪光对焊接头，小规格钢筋采用绑扎接头。钢筋加工前应先熟悉图纸和配料单、钢筋加工的形状、尺寸需要代换时，应征得设计单位的同意，钢筋的各道加工工序，都要建立质量交接制度，钢筋绑扎好后，必须经过检验，并办理隐蔽工程验收签证手续。（1）、构造柱筋以一般钢筋为主，主筋在扎前应调直，柱主筋设计采用搭接，柱梁结合处搭接和锚固须按设计要求处理，柱边钢筋≤ 4时，可在同一截面上焊接，否则应分两次错开焊接，且接头距为40d以上，箍筋要根据抗震设计要求加工，注意弯钩的角度及长度。绑扎时，应与受力钢筋垂直设置，箍弯钩叠合处，应沿受力钢筋方向错开设置；箍转角处与纵向钢筋交叉点均应扎牢，绑扎箍筋时绑扣相间应成八字形，扎丝一端，均需弯向构件内部。在柱主筋焊接长度内，箍筋绑扎不得少于3个，柱筋砼保护厚度用1:2水泥砂浆控制，用带铁丝垫块绑牢在柱主筋上。（2）、梁、板钢筋钢筋施工时，应先绑扎梁筋，后绑扎板筋。钢筋绑扎顺序为：在主梁模上标出箍筋位置在主筋梁主筋上套箍筋并按所标箍筋位置将箍筋分开固定主梁的主筋及弯起筋穿次梁弯起筋和主筋并套上箍筋放主、次梁架立筋隔一定距离将梁底主筋与箍筋绑扎住绑扎架立筋绑扎其余主筋。框架梁接头处理：上部钢筋接头应在跨中1/3跨度范围内，下部钢筋接头应在节点处，搭接长度为40d，接头位置应错开，在受力多筋直径40倍区域范围内，绑扎接头受力筋截面积不得大于25%；梁筋须严格按设计要求配制，注意梁端箍筋的加密，端头弯钩处理参照前术方法，弯钩叠合处应交错绑扎。楼板钢筋绑扎时，应先清扫模板上碎木等杂物，绑扎采用顺扎成八字扎，除外围两根筋交点全部满扎外，其余各交点可间隔交错绑扎，扎负弯矩筋时，每个扣都要绑扎，为保持上层钢筋位置准确，上下层钢筋间须加钢筋蹬。（3）、楼梯钢筋绑扎楼梯钢筋绑扎方法类似楼板，但须注意主筋锚固及负筋配制。（4）、混凝土保护层为了使受力钢筋有一定厚度的混凝土保护层，在梁、板受力筋的下部，梁、柱、墙的模板的侧面，均设置水泥垫块。第六节逆变器室等混凝土工程6.1混凝土的试配与选料严格控制材料质量，选用级配良好、各项指标符合要求的砂石材料，进场水泥必须有材质证明书，且对其强度和安定性等性能指标按批量进行检测，检测合格后再使用。混凝土设计配合比由有资质的试验室提出，混凝土运至浇筑地点应不离析，不分层，组成成分不发生变化，并能保证施工所必须的坍落度，详见表5-2。混凝土坍落度表5-2 6.2混凝土的运输施工用混凝土均采用翻斗车运送至施工现场，人工入仓。混凝土垂直运输采用8t汽车吊车。6.3混凝土的浇筑和振捣混凝土待钢筋绑扎完毕，模板支设完毕并加固牢固，预埋、预留准确后，填写混凝土浇灌申请表，请各专业工长签字同意并经监理公司检查认可后才许浇灌。浇筑前，通过协议与气象台建立中、短期天气预报和灾害性天气预报制度，便于提前做好针对性的防雨、防风等措施，与有关部门建立良好的协作关系，保证道路畅通，水、电供应正常。在施工现场内设专人负责指挥调度，做到不待料、不压车、工作上有序作业。混凝土分柱混凝土与梁、板混凝土两次浇筑。混凝土自高处倾落的自由高度，不应超过2m，以免混凝土发生分层离析；在竖向结构中浇筑混凝土高度不得超过3m，否则采用串筒、斜槽、溜管等下料。浇筑柱时，为防止混凝土的离析，采用分层浇筑的方法，每次浇筑高度不超过0.5m，特别要加强钢筋较密处的振捣。楼板先用插入式振捣器振捣后，用平板振动器振捣，再用木刮尺刮平，浇完后2～3h用木抹子将混凝土表面反复压两遍，收光，使混凝土表面密实、平整。混凝土振捣时，振动棒交错有序，快插慢拔，不漏振，也不过振，振动时间控制在20～30s。振捣时间以表面混凝土不再显著下沉，不再出现气泡，表面泛起灰浆为准。在有间歇时间差的混凝土界面处，为使上、下层混凝土结合成整体，振动器应插入下层混凝土5cm。振动棒插点要均匀排列，采用“行列式”或“交错式”的次序（不能混用），每次移动位置的距离控制在500mm左右。浇筑混凝土时，应留木工和架子工看守模板和支架，发现问题及时处理。 ①、砼入模时，不得产生离析现象，浇筑应保证砼初凝前将次层砼浇筑完毕，若超过150分钟，必须按施工缝处理，在浇筑与柱、墙连成整体的梁板时，应在柱、墙浇完毕后适当停歇，使砼初步沉实，再继续浇筑。②、使用振捣器，采用垂直振捣，应做到“快插慢拔”，每点振动时间为20-30秒，最短不得短于10秒，不得将软轴插入砼内部，使内软轴弯曲。③、振动器插点应排列均匀，可采用“行列式”或“梅花式”，按顺序移动，不得混用，以免造成混乱而发生漏振，每次移动距离不得大于作用半径的1.5倍。④、当混凝土分层浇筑振捣上一层混凝土时，应插入下一层50左右，以消除两层之间的接缝，同时振捣上层砼应在下层初凝前。在梁、柱节点比较密集处时，要用同标号的细石混凝土浇筑，振捣的方式用倾斜法或剑式振动器。⑤、平板式捣动器在每一位置连续振动一定时间，正常情况为25-40秒，移动时应成排前进，每排搭接为30-50mm，防止漏振。⑥、柱砼的浇筑：浇筑前在原柱面上铺一层5-10cm厚与砼标号相同的水泥砂浆，当柱高超过3.5m时应分段浇捣，用溜槽浅串筒等工具施工，必要时在住侧模开门浇筑，浇筑连续进行，分层浇筑分层振捣。梁板的浇筑：梁高大于350时，应分层浇筑，当梁与梁交叉处，一般钢筋比较密，应特别小心，该部位可以用同等标号的细石浇筑，浇筑板时，应严格控制板的厚度，并随浇随振，随时用木槎槎平打毛。在厕所四周的梁按墙宽高出楼面浇150高的防水梁，与梁一道浇成，浇筑时要注意密实性。6.4混凝土的养护混凝土的养护采用洒水及盖湿麻袋养护，混凝土养护期不少于14d。第七节墙体工程7.1砌体工程质量要求（1）、常温下，砖应隔夜浇水，防止过湿或产生不均现象，在干燥酷热及多风的气候下，砖应提前12小时至24小时浇水，湿润程度以砖面含水达到基本饱和状态为宜，砖的含水率控制在10%-15%，当施工间歇完毕重新砌筑时，应对原砌体顶面洒水湿润。砌块的含水量不宜过大，含水量过大会造成墙体变形。 （2）、砂浆应采用机械拌和，拌和时间、自投料结束算起，水泥砂浆、混合砂浆不少于120秒，掺用外加剂砂浆不少于180秒，砌筑砂筑应有良好的和易性，其厚度不宜大于2cm，砂浆稠度宜为7-9cm，应做好砂浆配合比及试压块，要求砂浆随拌随砌。（3）、砖墙砌筑前，必须清除基层面上的杂物；校核轴线；弹出墙身边线，按施工图标高尺寸分出门窗洞口、附墙垛、构造柱等位置，浇水润湿，方可砌筑。（4）、砖砌体应上下错缝，内外搭砌，实砌砖宜采用一丁一顺，或梅花丁的砌筑形式，门洞两侧木砖按规放设，窗洞口按要求设置预制砼块。砌筑墙体应做到“里三度、外三度”。（5）、砖砌体的转角处和交接处应同时砌筑，对不能同时砌筑，而又必须留置的临时间断处应砌成斜槎，砖砌体的余槎长度不应小于高度的2/3，如临时间断处留斜槎确有困难时，除转角处外，也可留直槎，但必须砌成阴阳槎，并按规定设拉结钢筋。（6）、按设计要求及抗振要求辅设好拉结筋及预埋铁件。7.2墙体砌筑工艺（1）砌体施工技术措施1）砖块进场必须要有质保书，并经业主、监理检验合格后才能使用。2）砌体砌筑前应做好砂浆配合比技术交底及配料的计量准备；3）砌筑前楼层面建筑垃圾逐层清扫完毕，并在楼面全面进行弹线工作，不仅弹墙身线，而且装修工程内外门窗控制轴线、水平标高线在砌筑工程开始之前要全部结束，为今后的门窗安装创造条件。4）砌筑应在墙体转角处及中间设置皮数杆，根据设计要求，砖块规格和灰缝厚度在皮数杆上标好皮数及竖向构造的变化部位，然后进行砌筑，拉结筋应正确砌入墙内。5）根据皮数杆最下面一层砖的标高，可用拉线或水准仪进行抄平检查，如砌筑第一皮砖的水平灰缝厚度超过２０mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺填碎砖或用砂浆找平，更不允许采用两侧砌砖、中间填心找平的方法。6）砌筑瓦工按每层工作量配备合理人数，有步骤地逐层流水作业，保持劳动力均衡施工。 7）砖墙砌筑要与管线安装紧密配合，留孔留洞尽量做到预先设置，减少返工开凿现象。（2）砌体施工操作工艺1）拌制砂浆根据试验室提供的砂浆配合比进行配料称量，水泥配料精确度控制在＋２％以内；配料精确控制在＋５％以内。砂浆采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。拌和时间自投料完毕算起，不得少于1.5min。砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后３小时和４小时内使用完毕。2）组砌方法组砌方法可采用一顺一丁，梅花丁或三顺一丁的砌法。砖墙厚度1/2砖，采用全顺砌法。弧形砖墙可采用全丁的砌法。砖墙砌筑应上下错缝，内外搭砌，灰缝平直，砂浆饱满，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。砖墙的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，实心砖墙的斜槎长度不应小于高度的2/3。临时间断处留斜槎确有困难时，除转角处外，可留直槎，但必须做成阳槎，并加设拉结筋，拉结筋的数量按每12cm墙厚放置一根直径6cm的钢筋，间距沿墙高不得超过50cm，埋入长度从墙的留槎处算起，每边均不应小于50cm，末端应有90度弯钩。3）砖墙砌筑具体操作排砖撂底（干摆砖样）：一般外墙第一皮砖撂底时，横墙应排丁砖，前后纵墙应排顺砖。根据已弹出的窗门洞口位置墨线，核对门窗间墙、附墙柱（垛）的长度尺寸是否符合排砖模，如若不合模数时，则要考虑好砍砖及排放的计划。所砍的砖或丁砖应排在窗口中间，附墙柱（垛）旁或其他不明显的部位。盘角： 砌墙前应先盘角，每次盘角砌筑的砖墙高度不要超过五皮，并应及时进行吊靠，如发现偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小使水平灰缝均匀一致。每次盘角砌筑后应检查，平整和垂直完全符合要求后才可以挂线砌墙。挂线：砌筑一砖及以下厚度墙体，采用单面挂线；砌筑一砖半及以上厚度墙体，必须双面挂线。如果长墙几个人同时砌筑共用一根通线，中间应设几个支线点；小线要拉紧平直，每皮砖都要空线看平，使水平缝均匀一致，平直通顺。砌砖：砌砖采用“三一”砌砖法。三一砌砖法的操作要领是一铲灰、一块砖、一挤揉，并随手将挤出的砂浆刮支，操作时砖块要放平、跟线，砌混水墙应随砌随将溢出砖墙的灰迹块刮除。木砖预埋：木砖应经防腐处理，预埋时小头在外，大头在内，数量按洞口高度确定；洞口高度在1.2m以内者，每边放2块，高度在2-3m者每边放4块。预埋木砖的部位一般在洞口上下四皮砖处开始，中间均匀分布。（5）钢筋砼构造柱施工要点1）按下列顺序施工：绑扎钢筋、砌砖墙、支模板、浇捣砼。2）构造柱的竖向受力钢筋末端应作弯钩，底层构造柱的竖向受力钢筋与基础的锚固强度不应小于35倍竖向钢筋直径，并保证钢筋位置正确。3）构造柱的竖向受力钢筋需接长时，可采用绑扎接头，其接头长度一般为35倍钢筋的直径，在绑扎接头区段内的箍筋间距不应大于200mm。4）在逐层模板安装之前，必须根据构造柱轴线校正竖向钢筋位置和垂直度，箍筋间距应准确，并分别与构造柱的竖筋相垂直，绑扎牢靠，构造柱钢筋的砼保护层一般为20mm，并不得小于15mm。5）砌砖墙时，从每层构造柱脚开始，砌马牙槎应先退后进，以保证构造柱脚为大断面。马牙槎内的灰缝砂浆必须密实饱满，其水平灰缝砂浆饱满度不得低于85％。6）构造柱模板用木模板，在各层砖墙砌好后，分层支设。构造柱的模板，必须与所在砖墙面严密贴紧，支撑牢固，堵塞缝隙，以防漏浆。7）在浇注构造柱砼前，必须将砖墙和模板浇水润湿，并将模板内的砂浆残块，砖碴等杂物清理干净。8）浇注构造柱的砼，坍落度为50～70mm。 9）浇捣构造柱砼用插入式振动器，分层振实。振捣时，振动棒应避免直接碰钢筋和砖墙，严禁通过砖墙传振，以免砖墙鼓肚和灰缝开裂。10）在新老砼接槎处，须先用水冲洗、润湿，再铺10~20mm厚的水泥砂浆，方可继续浇注砼。（6）保证砌体自防水质量的主要技术措施1）砌筑砂浆的拌制不宜用标号过高的水泥和过细的砂子拌制，应严格执行施工配合比，保证搅拌时间，否则砌筑挤浆费劲，操作者用瓦刀铺刮砂浆后，使底灰产生空穴砂浆层不饱满，容易产生渗水等现象。2）严禁用干砖砌墙，砌墙用的砖浇水淋润，以免使砂浆中期脱水而降低标号，而干砖表面的粉屑起隔离作用，导致产生渗漏。3）避免采用铺灰过长，砌筑速度跟不上，砂浆中的水份被底砖吸收，使砌上的砖层与砂浆失去粘结，导致渗漏水。4）砖墙与砂浆粘结饱满度要大于85%。5）对于零度以下的温度不宜进行砌筑工程的施工，以免影响砖墙的施工质量。（7）砖砌体质量的保证措施1）砖的品种、强度等级必须符合设计要求。2）砂浆品种符合设计要求，强度必须符合规范规定。3）砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不少于85%。4）外墙的转角处严禁留直槎，其他临时间断处，留槎的做法必须符合施工规范的规定。5）砖砌体接槎符合：接槎处灰浆密实，缝、砖平直。6）预埋拉结筋应符合：数量、长度均符合设计要求和施工规范规定，留置间距偏差不超过2皮砖。7）留置构造柱应符合：留置位置正确，大马牙槎先退后进，上下顺直，残留砂浆清理干净。8）墙体表面不得留置水平沟槽（8）主要技术措施1）砂浆机使用 停放机械的地方浇筑混凝土平台，防止机械倾侧。工作前应检查，搅拌页有无松动或磨刮筒身现象；出料机械是否灵活；机械运转是否正常。必须在搅拌页达到正常运转后，方可投料。转页转动时，不准使用摇手柄，不准用手转拌和筒。工作中机具如遇故障或停电，应拉开电闸，同时将筒内拌拌料清除。2）淋湿砌块砖块应提前在地面上用水淋（或浸水）至湿润，不应在砌块运到操作点时才进行，以免造成场地湿滑。3）材料运输在操作地点临时堆放时，当在地面时，要放在平整坚实的地面上，不得放在湿润积水或泥土松软崩裂的地方。当放在楼面或桥道时，不得超出其设计荷载能力，并应分散堆置，不能过分集中。4）安设施工脚手架安设施工脚手架：当安装在地面时，地面必须平整坚实，否则要夯实至平整不下沉，或在架脚铺垫枋板，扩大支承面。当安设在楼板时，如高低不平则应用木板楔稳，如用红砖作垫则不应超过两皮。地面上的脚手架大雨后应检查有无变动。脚手架间距按脚手板长度和刚度而定，脚手板不得少于两块，其端头须伸出架的支承横杆约200cm，但也不许伸过太长做成悬臂；防止重量集中在悬空部位，造成脚手板“翻跟头”的危险。两脚手板相搭接时，每块板应各伸过支承横杆；严密注意不要将上一块板，仅搭在下一块板的探头（悬空）的部分。脚手板每块上的操作人员不应超过两人，堆放砖块不应超过单行3皮，宜于一块板站人，一块板堆料。脚手架的高度（站脚处）应低于砌砖高度5）砌砖施工不准站在墙上做划线、吊线、清扫墙面等工作。砍砖时应向下打砖，防止碎砖落下伤人。'
