外墙内保温施工方案报审.doc

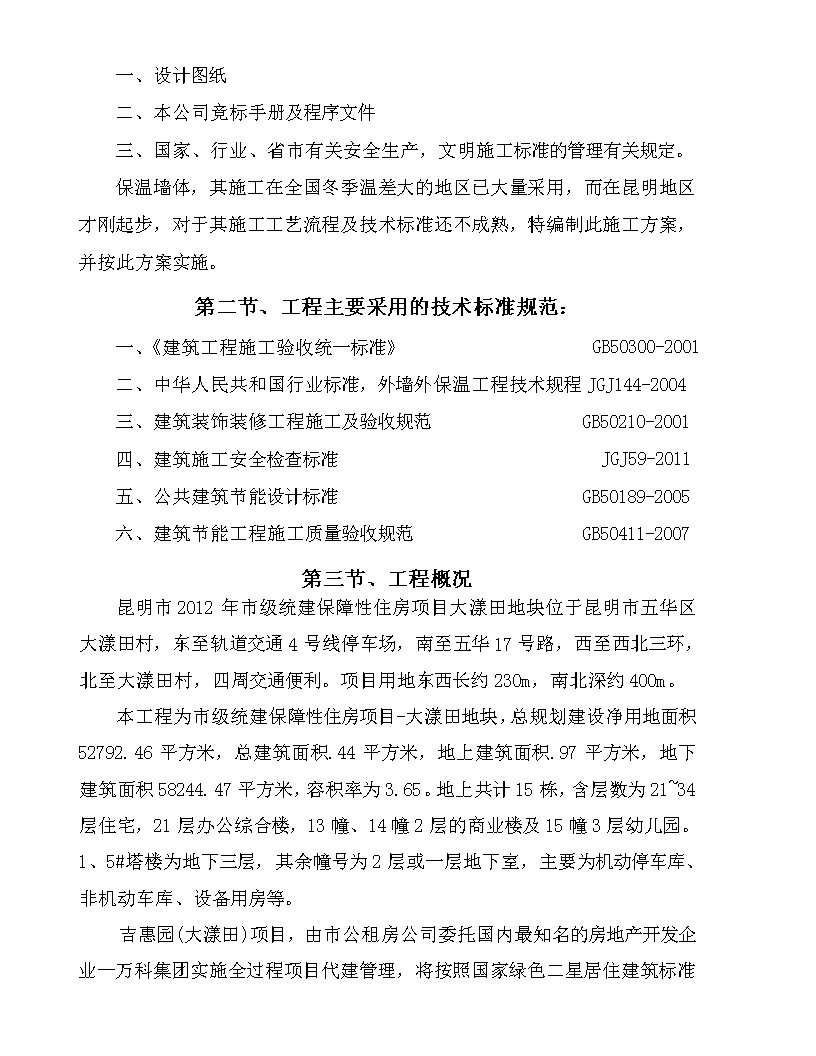

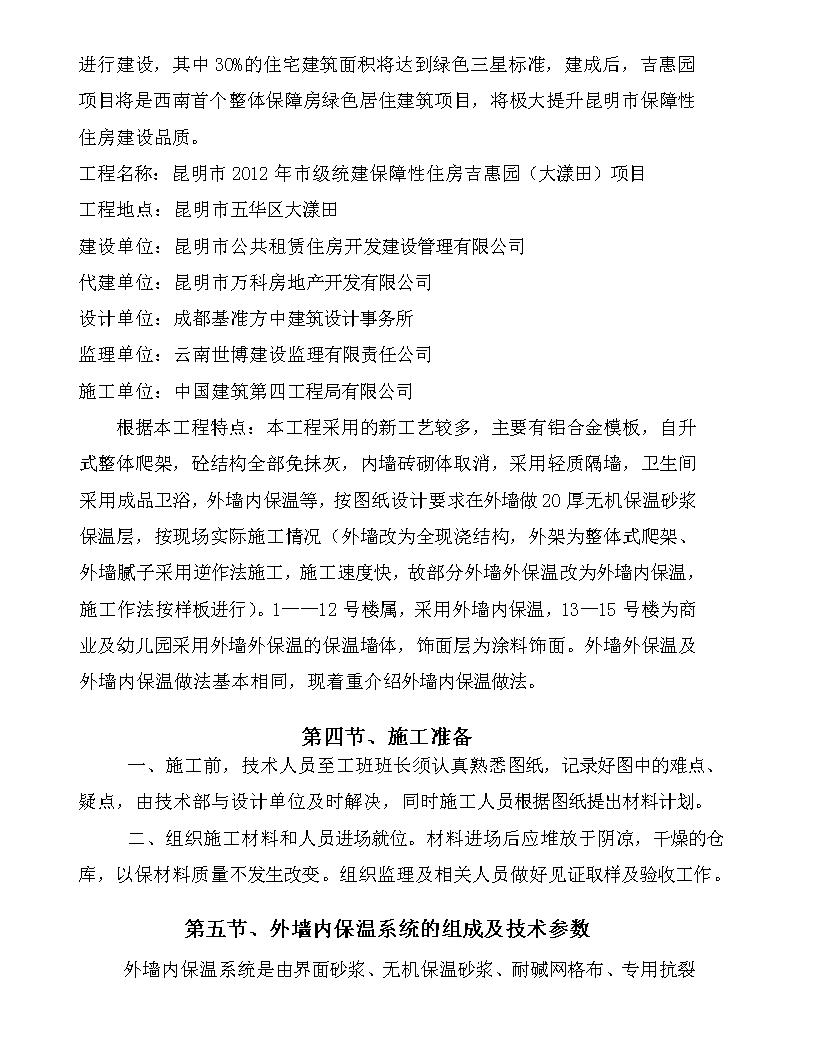

'目录第一节、编制依据2第二节、工程主要采用的技术标准规范：2第三节、工程概况2第四节、施工准备3第五节、外墙内保温系统的组成及技术参数4第六节、施工方案12一、施工条件12二、施工人员组织：12三、施工机具：13四、施工工艺及做法：14五、施工方法：15六、质量保障体系：19七、成品的养护和保护21八、安全保障措施：22九、“创卫”措施与文明施工26第一节、编制依据 一、设计图纸二、本公司竞标手册及程序文件三、国家、行业、省市有关安全生产，文明施工标准的管理有关规定。保温墙体，其施工在全国冬季温差大的地区已大量采用，而在昆明地区才刚起步，对于其施工工艺流程及技术标准还不成熟，特编制此施工方案，并按此方案实施。第二节、工程主要采用的技术标准规范：一、《建筑工程施工验收统一标准》GB50300-2001二、中华人民共和国行业标准，外墙外保温工程技术规程JGJ144-2004三、建筑装饰装修工程施工及验收规范GB50210-2001四、建筑施工安全检查标准JGJ59-2011五、公共建筑节能设计标准GB50189-2005六、建筑节能工程施工质量验收规范GB50411-2007第三节、工程概况昆明市2012年市级统建保障性住房项目大漾田地块位于昆明市五华区大漾田村，东至轨道交通4号线停车场，南至五华17号路，西至西北三环，北至大漾田村，四周交通便利。项目用地东西长约230m，南北深约400m。本工程为市级统建保障性住房项目-大漾田地块，总规划建设净用地面积52792.46平方米，总建筑面积.44平方米，地上建筑面积.97平方米，地下建筑面积58244.47平方米，容积率为3.65。地上共计15栋，含层数为21~34层住宅，21层办公综合楼，13幢、14幢2层的商业楼及15幢3层幼儿园。1、5#塔楼为地下三层，其余幢号为2层或一层地下室，主要为机动停车库、非机动车库、设备用房等。 吉惠园(大漾田)项目，由市公租房公司委托国内最知名的房地产开发企业—万科集团实施全过程项目代建管理，将按照国家绿色二星居住建筑标准进行建设，其中30%的住宅建筑面积将达到绿色三星标准，建成后，吉惠园项目将是西南首个整体保障房绿色居住建筑项目，将极大提升昆明市保障性住房建设品质。工程名称：昆明市2012年市级统建保障性住房吉惠园（大漾田）项目工程地点：昆明市五华区大漾田建设单位：昆明市公共租赁住房开发建设管理有限公司代建单位：昆明市万科房地产开发有限公司设计单位：成都基准方中建筑设计事务所监理单位：云南世博建设监理有限责任公司施工单位：中国建筑第四工程局有限公司根据本工程特点：本工程采用的新工艺较多，主要有铝合金模板，自升式整体爬架，砼结构全部免抹灰，内墙砖砌体取消，采用轻质隔墙，卫生间采用成品卫浴，外墙内保温等，按图纸设计要求在外墙做20厚无机保温砂浆保温层，按现场实际施工情况（外墙改为全现浇结构，外架为整体式爬架、外墙腻子采用逆作法施工，施工速度快，故部分外墙外保温改为外墙内保温，施工作法按样板进行）。1——12号楼属，采用外墙内保温，13—15号楼为商业及幼儿园采用外墙外保温的保温墙体，饰面层为涂料饰面。外墙外保温及外墙内保温做法基本相同，现着重介绍外墙内保温做法。第四节、施工准备一、施工前，技术人员至工班班长须认真熟悉图纸，记录好图中的难点、疑点，由技术部与设计单位及时解决，同时施工人员根据图纸提出材料计划。二、组织施工材料和人员进场就位。材料进场后应堆放于阴凉，干燥的仓库，以保材料质量不发生改变。组织监理及相关人员做好见证取样及验收工作。第五节、外墙内保温系统的组成及技术参数外墙内保温系统是由界面砂浆、无机保温砂浆、耐 碱网格布、专用抗裂砂浆抹面防护层,组成的保温、隔热功能于一体的外墙内保温系统。一、界面砂浆界面砂浆是由高分子聚合物与助剂配制成的界面剂与水泥和中砂按一定比例拌合均匀制成的砂浆。施工在墙体上加强墙体和保温层之间的粘结力,可代替墙体表面的凿毛工序,提高工程质量。界面砂浆性能指标:检验项目技术要求JG158-2004检验结果结论压剪粘结强度,MPa原强度≥0.71.3符合要求耐水≥0.51.0符合要求耐冻融≥0.51.0符合要求(2)无机保温砂浆保温隔热层该系统是由胶粉料与聚苯颗粒按照一定比例搅拌组成的保温隔热系统,该系统成本造价低,保温效果良好。膨胀玻化微珠颗粒性能指标：检验项目技术要求JG158-2004检验结果结论堆积密度,㎏/m38.0～21.010.2符合要求粒度(5㎜筛孔筛余),%≤55符合要求膨胀玻化微珠无机保温隔热砂浆性能指标:检验项目技术要求JG158-2004检验结果结论湿表观密度,㎏/m3≤420412符合要求干表观密度,㎏/m3180～250245符合要求抗压强度,kPa≥200310符合要求导热系数，W/（m·k）≤0.0600.059符合要求 蓄热系数，W/（m2·k）≥0.951.1符合要求压剪粘结强度，kPa≥5077符合要求软化系数≥0.50.7符合要求线性收缩率，%≤0.30.2符合要求 (3)抗裂砂浆抹面防护层干粉聚合物抗裂砂浆选用优质的水泥和细河砂,添加进口的多种干粉聚合物,经配制,搅拌出均质的干粉聚合物砂浆,适用于墙面保温系统的抹面层。抗裂砂浆性能指标:检验项目技术要求JG158-2004检验结果结论可操作时间,h1.51.5符合要求拉伸粘结强度（常温28d），MPa≥0.71.1符合要求浸水拉伸粘结强度（常温28d，浸水7d），MPa≥0.51.0符合要求可使用时间内拉伸粘结强度，1.5h,MPa≥0.71.0符合要求 压折比≤3.03.0符合要求 （4）耐碱网格布性能指标:检验项目技术要求JC/T841-2007检验结果结论单位面积质量141～150143符合要求拉伸断裂强力N/50㎜经向，≥11001440符合要求纬向，≥11001213符合要求拉伸断裂强力保留率，%经向，≥7581符合要求纬向，≥7580符合要求第六节、施工方案一、施工条件 1、施工现场应做到通电、通水、有施工现场、材料储存库。2、现场环境温度和基层表面温度,均不得低于5℃,风力不大于5级,空气湿度不大于85%。3、基面含水率10%以下,表面平整,垂直偏差在5mm以内。4、外墙避免在下雨天操作；必要时应适当采取保护措施,防止阳光直射和雨水冲刷墙面,负温时应采取适当的保护措施。5、施工过程中所采取的保护措施,应该按设计要求施工完毕后,方可拆除。二、施工人员组织：1、施工现场按项目经理部要求执行,由项目经理、技术人员、管理人员组成现场管理核心小组。2、组建各栋、号负责人,各工种技术负责人。3、组建每栋、号施工班、组长，施工作业人员(15人特别是合理配备一线作业人员)。4、后勤保障人员：材料、资料、预算、机修等人员。三、施工机具：实现施工进度计划，齐全的机械设备的有力运行是必不可少的前提条件。本工程的机械设备配置见下表：小型机具、特殊工具、仪器设备配置表编号名称用量1合灰机1台2角磨机2台3刮尺10把 4线坠10副5大小抹子20副6锤子10把7电板5副8安全帽20个9安全带20条10电开关5副11四、施工工艺及做法：墙面验收基层测量、放线刷界面剂第一遍保温材料第二遍保温材料抗裂砂浆耐碱网格布抗裂砂浆 五、施工方法：针对于该项目质量要求，材料要求为膨胀玻化微珠无机保温隔热砂浆保温产品材料，我公司特制定保温系统施工方法。1、基层墙面处理：(l)墙面必须清理干净,墙表面无油渍,浮尘、松动、开裂等物质和现象,凸起lOmm应剔除,基层墙面强度需达到0.5Mpa,垂直平整度偏差3mm以内,清除松动、风化部分,偏差部分用专用界面剂找平,墙面验收应符合GB50300-2001和GB/T20473-2006相关标准要求。(2)界面砂浆配比界面剂：水按1：1重量比,搅拌成浆状，即可施工。2、保温层施工：(1)保温层厚度按设计要求20mm打饼,保温材料分片进行施工,并应抹平,最后应用铝合金刮尺搓平,垂直、平整达到要求,并且用抹子压实,直至达到设计要求的保温层厚度。(2)保温材料质量控制：膨胀玻化微珠无机保温隔热砂浆保温材料的配制：先将30-35kg水倒入砂浆搅拌机,然后倒入一袋(30kg)胶粉聚苯颗粒保温材料 ,搅拌3-5min,可适当调整加水量,搅拌均匀后倒出,应随搅随用,在4h内用完。现场抽查每批料浆产品质量,检查配比是否正确,施工人员是否按技术交底作业,检查施工保温层厚度,垂直平整度是否符合设计要求,所有技术指标应达到规范要求。3、耐碱网格布的铺设和施工：网格布应压贴密实，不得有褶皱、翘曲、外露等现象。4、抗裂砂浆防护层的施工：(1)抗裂砂浆的配比将一袋抗裂砂浆倒入砂浆搅拌机,然后倒入一定量的水,搅拌3-5min,可适当调整水量,继续搅拌3min,搅拌均匀后倒出,应随搅随用,在1.5h内用完。(2)抗裂砂浆的施工 抹抗裂砂浆时,保温料浆层质量应符合有关规范、标准要求,方可进行抹抗裂砂浆,抗裂砂浆搅拌成膏状熟化5-8分钟后即可使用,厚度控制在3-4mm,从上往下水平方向施工,要求抹涂均匀,料浆应在1.5h内用完。膨胀玻化微珠无机保温砂浆外墙内保温施工详图基层墙体界面砂浆胶粉聚苯颗粒保温砂浆抗裂砂浆复合耐碱网格布饰面层200mm网布对接（基本构造）（阴角构造）200mm网布对接45°附加网格布加强（阳角构造）（门窗洞口构造） 六、质量保障体系：加强技术管理，严格执行各项规章制度。1、施工前认真学习设计文件和施工图纸，提出详细的技术措施和质量标准，对施工人员进行技术交底，认真做好班组交底，并做好交底记录。2、严格认真执行工序自检、互检和交接检制度，做到上不清下不接，明确施工责任，做好隐蔽验收工作，各工种及时进行分项工程质量评定，每一部份（工程）完成后，立即组织工程质量评定验收。.、认真进行材料、半成品、构件的检测。各种材料进场，必须有提供出厂合格证书。并按规定做好抽验，坚持先检验，后使用的原则。4、加强材料供应和管理工作，材料采购必须做到不采购无出厂合格证书的材料。5、加强工种间配合与衔接。在结构施工中，水电、设备等工种应互相密切配合，设专人检查予留孔洞、埋件，逐层跟上，不得遗漏。认真做好工种与工种内部衔接。6、做好成品和半成品保护工作，对已完成的装饰成品和半成品，采取具体保护措施，派专人进行保护，减少修补工作。7、认真做好原始记录，加强技术档案资料管理，设专人负责档案工作。按技术档案建档要求，及时填报、审核、收集、整理，确保资料准确完整。8、门、窗、阴阳角、地面、踢脚、梁、柱、等特殊部位的粉抹处理：在门、窗框、两侧边及窗台口等阳角部位(50㎜)，用水泥砂浆粉抹于门、窗、框两侧边窗口阳角处，再将网布压实收平、收光。9、施工质量： a、编制详细的施工方案及工艺要求标准,经监理工程师批准后,组织所有施工人员(包括管理人员及职工)进行二个层次的技术交底。即书面学习交底,现场作业交底,让每个管理人员及职工明白施工的详细作业过程及最终要求标准。b、严把施工过程控制关,每道工序施工时,相关施工人员,质检人员必须紧随工作面,不间断巡查指导,遇见问题及时整改纠正,确保工序施工质量。c)、重点加强本次保温系统的学习,了解掌握基本技术性能及施工要求,掌握保温系统操作的基本条件,为正确施工作业打基础。10)防偷工减料措施：a、按预算用量进料至施工现场指定仓库,经监理、建设单位代表检查后封存,按使用说明书用量配制,不定期抽查。b、材料进场时分别交由建设方、监理工程师、总承包单位、我方现场办公室及公司留存,作为封存样品及竣工验收标准。c、材料进场后报验要按预定进货量一次性进场,存放于甲方指定现场仓库。七、成品的养护和保护1、成品的养护(l)浇水养护对保温材料及配套材料的施工都很重要。(2)保温层应充分洒水养护5-7天(冬季应减少),夏季应避免阳光暴晒,需要时可在脚手架上铺设遮阳设备。(3)抗裂砂浆层应充分养护7天,洒水不少于三次,养护7天后方可进行饰面层的施工(夏季应适当增加浇水次数)。2、成品保护(1)成品保护组织管理 (2)在准备工作阶段,由项目施工员领导,配合士建、安装、装饰等专业对施工进行统一协调,合理安排工序,加强工种的配合,正确划分施工段,避免因工序不当或工种配合不当造成成品损坏。(3)建立成品保护责任制,责任到人,派专人负责成品保护工作的监督管理。(4)加强施工质量和成品保护教育及成品保护人员岗前教育,树立员工的配合及保护意识,建立各种保护临时交接制,做到每道工序有人负责。3、施工过程成品保护：(l)对保温系统成品刚施工且易损坏的部位如阳角、门窗洞口等不得损坏。(2)保温系统施工过程中,工完场清,及时对散落的、污染部位及时清理。(3)认真考虑好系统的先后顺序,避免交叉污染。及时清理外立面上积存的建筑垃圾及灰士,不要在保温系统完毕后清理而造成污染。4、装饰成品保护：(l)不得在系统保温成品涂写、敲击、划痕。(2)作业架子拆除运转时轻拿轻放,以免碰撞墙面及墙角。(3)避免雨天施工,刚施工完的保温系统遇雨时需做适当的覆盖防湿措施。八、安全保障措施：工地采用全封闭性施工，对施工的现场进行周密的安全组织和安全措施，杜绝安全事故的发生，使工程优质、高速、安全的竣工，以下是针对本工程特点作出的一些工程措施。悬挂安全标志，派专人值勤，防触电，机械伤人等安全事故。做好生活标志、工作区的划分，防止意外发生。 （一）安全组织措施安全组织形式：市（区）安检站公司安全部工地项目安全部公司安全部负责工地安全、安全设施审查、安全教育、监督工地项目安全的工作以及施工员的安全教育。工地项目安全部，由施工员和专职安全员组成，制定安全措施及制度，各专项施工员负责各荐队伍职工的安全教育、安全交底和监督专职工的操作中是否符合安全安全操作规程。执行奖惩制度，检查安全设施，专职安全员负责职工的安全教育，现场的安全设施和现场安全检查记录，监督各专项安全工作。（1）安全教育制度1）对新职工必须进行公司级、项目级及班组三级安全教育，并经考试合格后，方能上岗操作。2）电工、机操工等特殊工作除进行一般安全教育外，还要经过本工种的安全技术教育，经考核合格发证后，方准独立操作。（2）班前安全活动制度班组每天上班前必须开展安全活动的时间不少于15分钟，由班长组织，逐日记录，进行有针对性的安全交底，检查接受任务相应的用具是否完好，进行操作岗位安全设施检查，发现问题及时提出，采取必要措施后才能开始工作班前活动由专职施工员负责督促。（3）安全检查制度1)企业单位每季度末10天内要对所属工地进行一次全面的安全检查。按照建设部颁发的安全评分标准的有关规定对安全管理资料、“三宝、四口”、施工用电、施工机具、文明施工等方面进行检查，对查出的隐患，立即书面通知工地并进行复查。 2）在每月下旬后五天对工地进行一次检查，主要根据企业单位下达的有关文件及通知进行检查，按照建设部颁发的安全评分标准的有关规定，对查出的的隐患要及时通知现场安全员和有关负责人，要求现场安全人员定时、定人、定措施整改书面上报处，经常进行复检并书面上报到企业单位。3)工地每天在上班前要对生产班组生产范围进行检查，按照有关安全规定和规程对班组进行教育和检查，对查出的隐患及时要求工人整改随时检查，对不遵照工地安全规定施工的工人要按照处罚条例进行处罚。4）在季度变化或节假日时，也要对工地防护和值班情况进行检查，并及时上报企业单位。（4）安全验收制度为了工地安全施工，避免事故发生，对工地使用的机、电、架等，一律执行验收制度。1）各项安全设施、安全网、安全帽、安全带在使用前要经工地施工员、专职安全员检查验收才能使用。2）在使用过程中，要经常维修，确保安全有效。（5）安全值班制度1）安全值班人员每天负责协助和监督专职安全员工作，随时注意施工老同志，发现有安全隐患，要立即向安全员汇报，必要时有权下令立即停工整改。2)安全值班人员负责监督安全生产，发生违章行为，有权强令停工，并予批评和处罚，同时作好记录。3)发生工伤事故，安全值班人员有义务抢救伤员，并向上汇报。4）安全值班人员要做好安全值日记录。（6）班组安全活动制度根据工地规定，把每周星期六作为安全活动日，工地要组织各生产班组进行以下安全活动： 1）学习国家和企业所下达的安全生产有关规定和文件。2）回顾一周的安全生产情况。让班员进行讨论。3）提出下周安全生产具体措施和计划。4）对上周出现的好人好事和选出安全生产班组进行表彰，吸取教训，更好地促进安全生产。（二）安全技术措施1、制定安全纪律1）进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品，必须遵守安全生产有关规章制度。2）操作前不准喝酒。3）现场内不准赤脚，不准穿拖鞋、高跟鞋、喇叭裤。4）高空作业严禁穿皮鞋和带钉易滑鞋。5）非有关操作人员不准进入危险工区。6）未经施工负责人批准，不准任意拆除架设设施及安全装置。7）不准带小孩进入现场。8）不准在施工现场打闹。9）不准从高处自下抛掷任何物资材料。10）不懂电气和机械的人员，严禁使用和玩弄机电设备。11）二米以上的高处悬空作业，无安全网的必须戴好安全带，扣好保险钩。12）各种电动机械设备，必须有可靠有效的安全接地和防雷装置，方能开机使用。13）未受安全教育的工人，不许参加施工工作。14）正确使用防护装置和防护设施，对各种防护装置防护设施和安全警告标志等不得拆除和随意挪动，凡违背上述纪律，按规定给予处罚。1、施工现场周围和悬崖陡坎处设钢管栅栏。 1、凡工地上有不安全环境、不安全因素的地方，都安排相应的安全标志：禁止标志、警告标志、指令标志、提示标志，夜间有人经过的坑洞等处红灯示警。2、从事高空作业的职工必须进行身体检查，不能使用患有高血压、心脏病、癫痫病的人和其他不适于高空作业的人从事高空作业，对于高空作业的工人供给工具袋。对于高处作业中的有物品要堆放平稳，不可置放在临边或洞口附近，也不可防碍通行和装卸。对作业中的走道、通道板和登高用具，都应随时加以清理干净，拆卸下的物料，剩余材料和废料等都要加以清理和及时运走，不得任意乱置或向下丢弃，传递物件时不能抛掷。施工作业场内凡有附落可能的任何物件都要一律撤除或者加以固定。3、施工人员必须佩戴进入现场的明显标志。4、电动机械设备在作好保护接地的同时，必须在设备负荷的首端处设置高灵敏、高速度漏电保护器（漏电动作电流不大于30MA，动作时间小于0.1S）。5、工棚内设灭火器，工棚中的用电必须由专人看管。并随时检查，对不遵照工地安全规定的工人要按照处罚条例进行处罚。在季节变化或节假日时，主要对工地防护和值班情况进行检查，并书面上报企业单位。九、“创卫”措施与文明施工（一）“创卫”措施本工地将以崇高的热情“投身文明创建，介倡导文明新风”，把创卫工作作为本工地的先驱工作，以先创卫后生产的原则进行施工，具体措施有以下几点：1、派专职施工员负责创卫工作。 1、每天做到生活垃圾、建筑垃圾随有随运。2、倡导全体职工全身心投入创卫之中，抓好“防鼠、灭鼠”活动。3、临时设施严格按照创卫要求修建，并把生活区、住宅区与工作区分开。4、定期开展创卫活动，在职工心中树立“安全、创卫、生产、质量”一手抓的良好作风。（二）本工程必须严格按照文明施工条例施工，严格作到以下文明施工目标。1、施工现场所有建筑材料、成品、半成品和构配件，要严格按照施工平面图堆放，做到：大堆材料收方验收堆放，按照型号、规格和使用前后堆放整齐。2、经常保持施工现场清洁，做到：建筑废料随时清运，室内（包括房间、过道及楼梯间）不得有废料砖头。工程竣工后，现场不得有废料。3、施工现场必须开挖排水沟渠，保持污水流畅，道路保持平坦畅通。4、作围场作业，现场工人不得随意离开现场。5、按施工平面图位置作好厕所，并每天由专人清扫，严禁在现场大小便，养成良好卫生习惯。6、临时工棚，要经常保持室内清洁卫生，空气流畅。统一做饭，开水供应点，定期组织工人作好灭虫工作，同时，按规定设置消防设施，预防火灾事故的发生。7、作业场所，做到工完尽，场地清。8、大中小型施工机械，使用必须保持完好，安装存放有序，电器，电源必须符合规定要求，严禁私自架设电线。9、进入工地工人要先登记，由工长进行安全教育和安全交底后，填表签字才许施工。10、机、电、架等要以验收合格填表签证才许使用。11、尽量减少噪音干扰，夜间施工不超过十点。 （三）本工地按以下条例建立文明施工责任制，由项目经理负责，把文明施工落到实处。（1）项目经理：组织对施工现场的安排，布置进行设计，对各部门施工情况进行检查，支持工会工作，促进文明施工目标的实现。（2）工长1）主持编制单位工程施工组织设计，文明施工有针对性措施，制定安全生产指标，2）绘制现场施工总平面图，做到现场建筑材料成品、半成品、构件严格按平面图布置。3）负责设置目标标志牌、岗位责任制和安全标志牌。4）制订实施施工现场排水沟渠的布置、开挖，保证施工现场污水流畅，道路平坦畅通；组织对民工进行文明施工教育，按规定设置消防设施；根据工地现场情况，对民工食堂、住房合理安排，并设置公厕、洗澡间等。（3）安全员1）负责进场新工人安全教育，每半月进行一次大型的安全教育，学习安全法规，进行遵章守纪教育。2）负责检查每天班长安全文明施工交底记录。3）学习贯彻国家有关环境保护法规，采取措施控制现场粉尘、废水、建筑碎碴、噪声对环境的危害，负责配备消防设施和防水标志，负责工地现场的工作。（4）机电工1）工作环境应干燥整洁，不得堵塞通道，清洗机器用油，润滑油脂及废油脂，废棉纱不准随地乱丢。 2）严禁乱接。乱搭电线，对电器用具经常检查，注意防止电线漏电引发火灾。（5）材料员：1）负责现场所有材料严格按照施工平面布置图堆放，做到：大堆材料收方验收；按型号、规格和使用先后堆放整齐。2）对劳动保护用品的采购、保管、发放，按规定必须保证质量，并进行定期检查。（6）施工班组：遵守现场纪律，不准酗酒上班，学习安全基本知识，每天上班前由班长进行安全技术交底。各班组选派一人进行安排，负责工地当天的安全，文明卫生，保持工棚内清洁，制订值日表，对本工程所用料具不得乱丢乱放，并且各工种严格遵守工种文明施工责任。'
