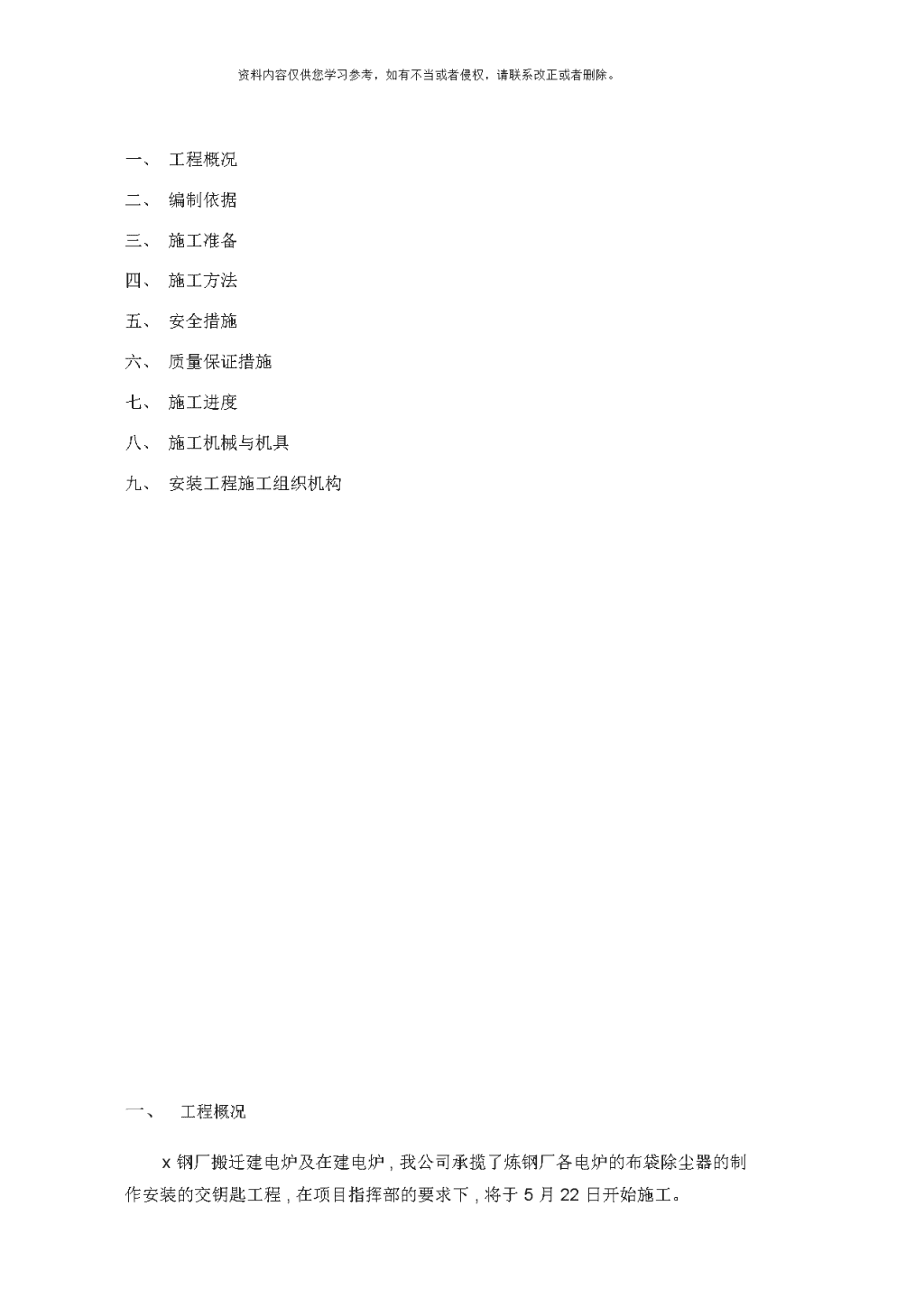

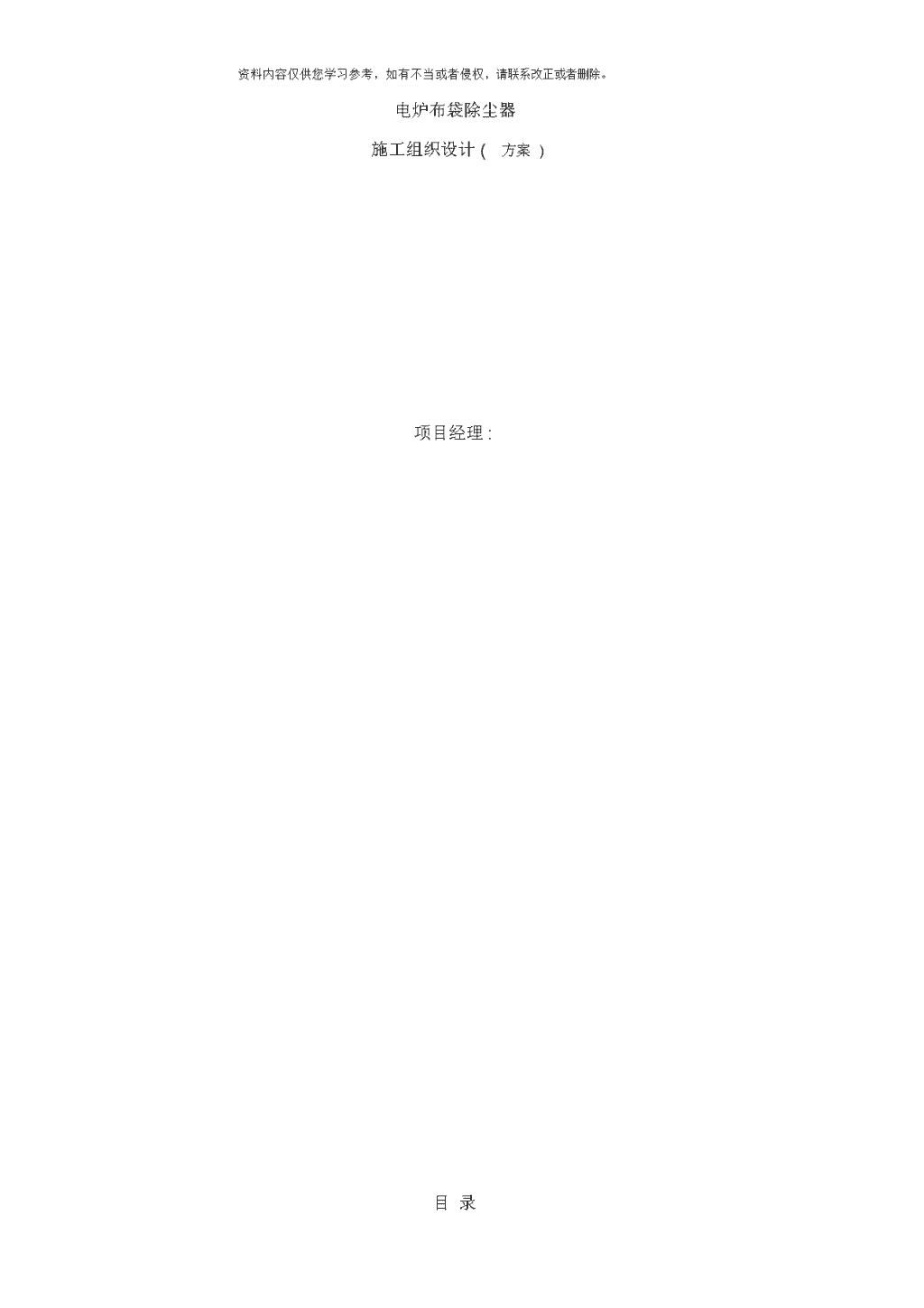

'资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。工程项目施工方案审批表工程名称:施工方案名称:公司设备部审批意见:建设单位审批意见:施工单位:设备部单位:建设单位:编制:审核:审核:审核:批准;批准;批准:签章签章签章 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。电炉布袋除尘器施工组织设计(方案)项目经理:目录 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。一、工程概况二、编制依据三、施工准备四、施工方法五、安全措施六、质量保证措施七、施工进度八、施工机械与机具九、安装工程施工组织机构一、工程概况x钢厂搬迁建电炉及在建电炉,我公司承揽了炼钢厂各电炉的布袋除尘器的制作安装的交钥匙工程,在项目指挥部的要求下,将于5月22日开始施工。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。其主要工作内容为:A、脉冲布袋除尘器本体结构框架及箱体------结构框架用于支撑除尘器本体、灰斗及输灰设备等;箱体包括上箱体、中箱体和灰斗等;滤袋、笼骨和花板;进气系统------包括进风导流总管、导流板排气系统------包括由排气管道等组成的除尘器净化气体排放系统卸灰系统------包括手动插板阀、卸灰阀、刮板机、斗提机、储灰仓等平台、栏杆及爬梯B、压缩空气系统,包括储气罐、压缩空气管线、减压阀、压力表C、控制系统,包括仪器仪表、以PLC可编程控制器为主体的除尘器主控柜、现场操作箱等二、编制依据1.2.3.除尘器设备制造图除尘器设备安装图除尘器相关制作安装标准三、施工准备1．安装队伍的结构除尘器有专门队伍进行制作、安装,其制作安装工作包括机械结构及电气,因此除指挥人员外,外场制作部分:冷作工6名、电焊工10名、辅助工3名;现场本体安装部分:冷作工3名,电焊工3名、安装工2名、辅助工2名、钳工3名、电工3名、气管工一名;屋面管道制作及安装人员:安装工6名,冷作工3名、电焊工6名、辅助工3名;屋顶罩及固定、移动罩部分:冷作工3名、电焊工6名、辅助工3名;质量检查及安全人员共记68人左右。另外,土建施工人员还不包括在内。2．技术准备 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。2．1图纸资料:熟悉制做安装图纸和制做安装说明,了解设备结构连接方式,制做安装方法和精度要求,了解设备的结构、原理图,线路图及制做安装要求。2．2明确各自承担的任务和责任。2．3设备的零部件检查:数量、精度是否符合图纸。2．4印制统一的质量检查表格:在安装过程中随时填写。3．安全教育及防护措施准备3．1施工现场设专职安全员,负责现场安全工作。3．2全体施工人员要进行施工安全教育及电器安全知识教育。3．3脚手架、起吊设备、吊具要进行检查及防护措施。3．4现场在有防火、风、雨、雪、盗措施。3．5安全带、安全帽各种安全防护用品准备齐全。4．安装工具及安装工艺设备4．1起吊工具该工程选用合适吨位的吊车吊装。其它构件用力工或者机械牵引抬到安装位置。4．2常见钳工工具、30m钢卷尺、卡尺、经纬仪等。5．制订责任,分工明确这项工程的制做安装是一项时间长、人数多、工作量大、精度要求高的工作,必须有明确的分工和可靠的责任制,才能保证工程进度,质量安全。5．1指挥(项目经理):全面负责工程的质量、安全、进度。5．2工程师、技术员:负责施工中出现的技术问题及设变和制做安装程序,及现场联系记录。5．3生产调度:负责每日工程进度的安排和各部制做安装的进度劳力调配,各种材料消耗的准备。5．4保管员:负责零部件、消耗材料及工具保管。5．5安全员:全工程的安全教育和安全措施。5．6质量检查员:材料质量、制做安装质量的检查。5．7施工人员:按计划完成任务。6．材料的准备 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。6．1焊条:E4303Φ3.2、Φ4。6．2油漆、乙炔、氧气。四、施工方法1．基础1．1根据工艺图及土建基础施工图复测基础的标高、坐标、预埋件的坐标方位是否符合图纸要求,顶部标高允许±2mm,预埋件对角线允差±5mm。1．2放线将基础纵横坐标轴线分别划在基础及平台上,作为基准点,每一端作两点为宜,作为安装基准,在以后安装中以此基准校正各部位的坐标尺寸。2．混凝土找平2．1首先将基础上表面凿毛找平,将预埋件表面的水泥、污垢清理干净。2．2制做安装部件时,每个部件制做安装的基准就是中心线,需找准基础的位置和坐标,合格后安装就位。3．底部框架梁安装3．1检查各构件有否变形,如有变形,需校正后运至施工现场的堆放处3．2核对图纸中的件号,将运至现场的构件进行分类整理3．3按照设备编号,将立柱编号对照基础编号分别进行吊装,用钢尺测量柱距,调节对角线使对角线对等,然后拧紧各连接处的螺栓。并用吊锤进行立柱垂直调整,然后将横梁、斜撑放在相应的位置上与立柱上的连接板焊接固定。3．4按照图纸对平台及框架梁进行整体预组装后必须全部焊接完后方可进入下一道安装作业。柱子、检修平台、框架梁和斜撑组装时精度要求如下:1)柱子行列线间距:-2.5mm~+2.5mm垂直度:(0.5~1)H/1000水平对角线差值:L/1000≤10mm2)检修平台及框架梁 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。安装水平度:L/1000侧向弯曲:L/1000≤10mm斜撑:允许-5mm~+5mm3．5圈梁安装1．框架吊装:(1)吊车的配置:将吊车设置在基础外侧的中央处,使吊车的作业的半径能有效的吊装各柱线框架。(2)每吊装一个柱列框架先把它放在基础上,立柱底板同地脚螺栓连接固定,并与框架的横梁上设必要的临时安全栏杆。2．框架的中心定位和固定(1)在螺栓及焊接部位(高于2米作业的)应临时性的脚手架。(2)柱子中心定位a.从Ｘ、Ｙ方向用两台经纬仪同时测定各柱的垂直度。b.若是在柱下部确定了中心线,就要将视点移到立柱上部,并确认其偏移度是否在允许的范围内。c.若有一些偏移,就要在柱底板下面放入调整衬板进行调整,直到满足设计要求为止。4.灰斗安装(１)灰斗运输因运输所限,在工厂按解体后的构件制造,需要在安装现场地面组装后再吊装上架。(２)灰斗组焊a.在组装场地铺设3根工字钢用水平议调平,并使其平面在同一平面上。b.将所有灰斗侧板、壁板、撑杆、支座按照图纸搭接,并用定位板固定c.校对所有尺寸正确后按图施焊。(3)灰斗上架安装'
