机电安装工程概况表7.24

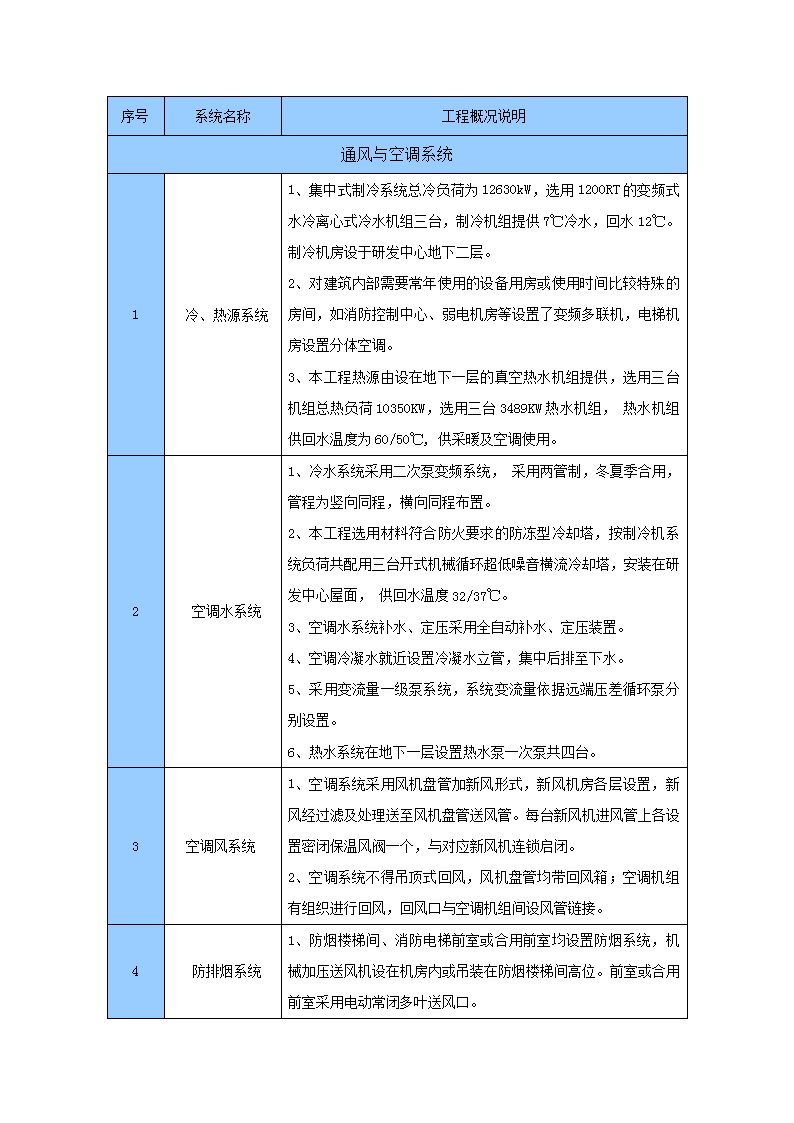

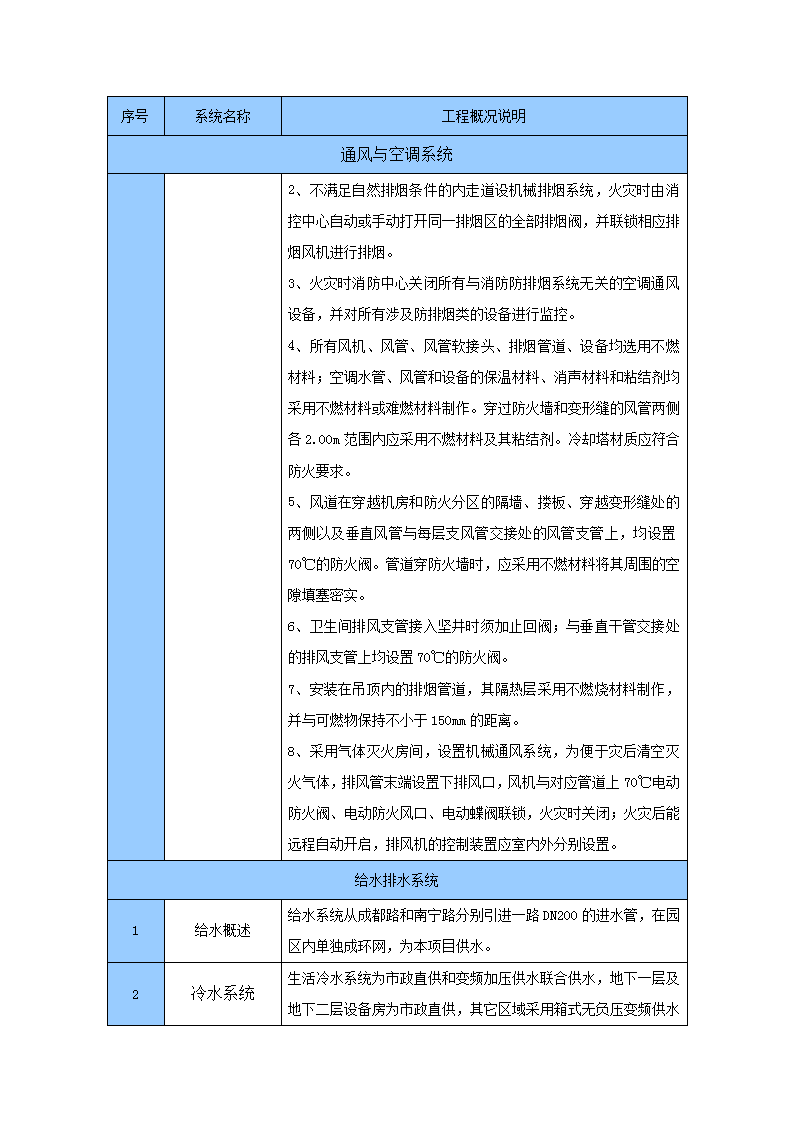

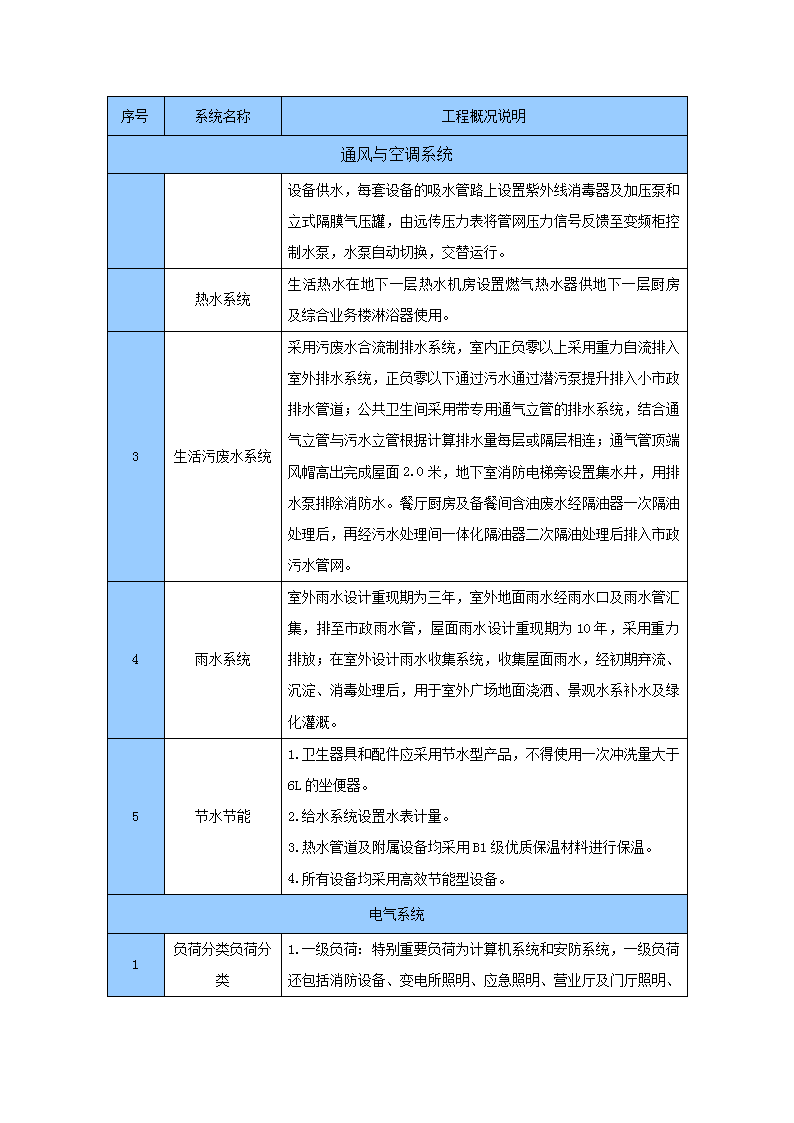

'序号系统名称工程概况说明通风与空调系统1冷、热源系统1、集中式制冷系统总冷负荷为12630kW，选用1200RT的变频式水冷离心式冷水机组三台，制冷机组提供7℃冷水，回水12℃。制冷机房设于研发中心地下二层。2、对建筑内部需要常年使用的设备用房或使用时间比较特殊的房间，如消防控制中心、弱电机房等设置了变频多联机，电梯机房设置分体空调。3、本工程热源由设在地下一层的真空热水机组提供，选用三台机组总热负荷10350KW，选用三台3489KW热水机组，热水机组供回水温度为60/50℃,供采暖及空调使用。2空调水系统1、冷水系统采用二次泵变频系统，采用两管制，冬夏季合用，管程为竖向同程，横向同程布置。2、本工程选用材料符合防火要求的防冻型冷却塔，按制冷机系统负荷共配用三台开式机械循环超低噪音横流冷却塔，安装在研发中心屋面，供回水温度32/37℃。3、空调水系统补水、定压采用全自动补水、定压装置。4、空调冷凝水就近设置冷凝水立管，集中后排至下水。5、采用变流量一级泵系统，系统变流量依据远端压差循环泵分别设置。6、热水系统在地下一层设置热水泵一次泵共四台。3空调风系统1、空调系统采用风机盘管加新风形式，新风机房各层设置，新风经过滤及处理送至风机盘管送风管。每台新风机进风管上各设置密闭保温风阀一个，与对应新风机连锁启闭。2、空调系统不得吊顶式回风，风机盘管均带回风箱；空调机组有组织进行回风，回风口与空调机组间设风管链接。4防排烟系统1、防烟楼梯间、消防电梯前室或合用前室均设置防烟系统，机械加压送风机设在机房内或吊装在防烟楼梯间高位。前室或合用前室采用电动常闭多叶送风口。 2、不满足自然排烟条件的内走道设机械排烟系统，火灾时由消控中心自动或手动打开同一排烟区的全部排烟阀，并联锁相应排烟风机进行排烟。3、火灾时消防中心关闭所有与消防防排烟系统无关的空调通风设备，并对所有涉及防排烟类的设备进行监控。4、所有风机、风管、风管软接头、排烟管道、设备均选用不燃材料；空调水管、风管和设备的保温材料、消声材料和粘结剂均采用不燃材料或难燃材料制作。穿过防火墙和变形缝的风管两侧各2.00m范围内应采用不燃材料及其粘结剂。冷却塔材质应符合防火要求。5、风道在穿越机房和防火分区的隔墙、搂板、穿越变形缝处的两侧以及垂直风管与每层支风管交接处的风管支管上，均设置70℃的防火阀。管道穿防火墙时，应采用不燃材料将其周围的空隙填塞密实。6、卫生间排风支管接入坚井时须加止回阀；与垂直干管交接处的排风支管上均设置70℃的防火阀。7、安装在吊顶内的排烟管道，其隔热层采用不燃烧材料制作，并与可燃物保持不小于150mm的距离。8、采用气体灭火房间，设置机械通风系统，为便于灾后清空灭火气体，排风管末端设置下排风口，风机与对应管道上70℃电动防火阀、电动防火风口、电动蝶阀联锁，火灾时关闭；火灾后能远程自动开启，排风机的控制装置应室内外分别设置。给水排水系统1给水概述给水系统从成都路和南宁路分别引进一路DN200的进水管，在园区内单独成环网，为本项目供水。2冷水系统生活冷水系统为市政直供和变频加压供水联合供水，地下一层及地下二层设备房为市政直供，其它区域采用箱式无负压变频供水 设备供水，每套设备的吸水管路上设置紫外线消毒器及加压泵和立式隔膜气压罐，由远传压力表将管网压力信号反馈至变频柜控制水泵，水泵自动切换，交替运行。热水系统生活热水在地下一层热水机房设置燃气热水器供地下一层厨房及综合业务楼淋浴器使用。3生活污废水系统采用污废水合流制排水系统，室内正负零以上采用重力自流排入室外排水系统，正负零以下通过污水通过潜污泵提升排入小市政排水管道；公共卫生间采用带专用通气立管的排水系统，结合通气立管与污水立管根据计算排水量每层或隔层相连；通气管顶端风帽高出完成屋面2.0米，地下室消防电梯旁设置集水井，用排水泵排除消防水。餐厅厨房及备餐间含油废水经隔油器一次隔油处理后，再经污水处理间一体化隔油器二次隔油处理后排入市政污水管网。4雨水系统室外雨水设计重现期为三年，室外地面雨水经雨水口及雨水管汇集，排至市政雨水管，屋面雨水设计重现期为10年，采用重力排放；在室外设计雨水收集系统，收集屋面雨水，经初期弃流、沉淀、消毒处理后，用于室外广场地面浇洒、景观水系补水及绿化灌溉。5节水节能1.卫生器具和配件应采用节水型产品，不得使用一次冲洗量大于6L的坐便器。2.给水系统设置水表计量。3.热水管道及附属设备均采用B1级优质保温材料进行保温。4.所有设备均采用高效节能型设备。电气系统1负荷分类负荷分类1.一级负荷：特别重要负荷为计算机系统和安防系统，一级负荷还包括消防设备、变电所照明、应急照明、营业厅及门厅照明、 排污泵及生活水泵等。2.二级负荷：其余场所客梯，制冷机房等负荷。3.三级负荷：一般照明及其它电力负荷。2用电负荷呼叫中心4500KVA，研发中心2500KVA，综合生产楼2850KVA，制冷机房3500KVA；总装机容量13350KVA。3供电电源由徽州大道的上级开闭所引来两路20KV电缆进总开闭所（二期已建设），两路电源同时使用，每路电源能单独负担全部一、二级负荷用电。4应急电源1.本工程选用二台柴油发电机组，作为应急电源（2X1000KW）2.当10kV市电停电或故障时，从变电所市电开关辅助接点取柴油发电机的延时激活信号至柴油发电机房，信号延时0-15s（可调）自动激活柴油发电机组，投入额定负载运行。当市电恢复30-60s（可调）后，由ATS自动恢复市电供电，柴油发电机组经冷却延时后，自动停机。5变配电所本工程在地下一层设四个变电站，包括呼叫中心、研发中心、综合生产楼、制冷机房变电站。6电力配电系统1.低压配电系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式供电。2.消防负荷双电源供电，其中消防控制室、消防水泵、消防电梯、防排烟风机的双电源在末端配电箱处自动切换。'
