220(500)kV××线路(侧路)保护新建工程标准化作业指导书

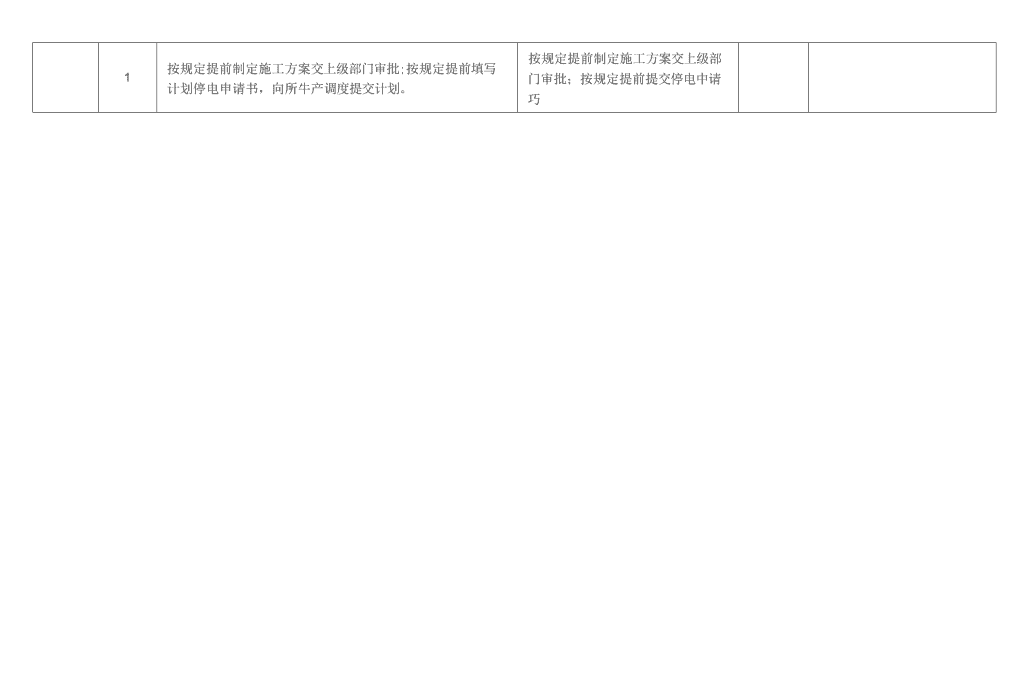

'朱各庄llOkV变电电站工程llOkV线路保护新建工程标准化作业指导书审核：年H日批准：年月日作业负责人：作业时间：年月日时分至年月□时分福电集团变电安装分公司 1准备阶段1・1工作任务及人员分工序号工作任务负责人作业人员1工作前准备2新装査调试3检査布置安全措施4新装置安装5新电缆敷设6室内二次冋路接线7室外一•次冋路接线8定值整定及校验9整组试验及断路器传动试验10现场清理、配合运行人员验收11送电后带负荷测试1・2准备工作安排序号内容标准责任人备注1新装置调试，包括单侧纵联保护测试。满足装置检验规程要求根据新装置到货时间自行安排时间2现场勘察：杳阅图纸，淸楚工作地点周围设备带电情况及环境安全情况。明确现场情况3制定、学习、讨论作业指导书。作业人员熟悉作业指导书内容。 1按规定提前制定施工方案交上级部门审批;按规定提前填写计划停电申请书，向所牛产调度提交计划。按规定提前制定施工方案交上级部门审批；按规定提前提交停电中请巧 5准备作业所需材料、图纸、定值单、工器具、空口试验报告。各种资料、材料准备完备6在工作前按规定填写工作票、“继电保护女全措施票”，然后交有关人员审核签发，最后将工作票送交运行单位审核各级人员审核工作票并保证工作票的正确7召开班前会，工作负责人向全班作业人员说明作业内容、危险点及防范措施、人员分工、丿施工方案及工艺标准等。认貞•开展班前会，进行安全技术交底工作。1.3危险点分析及预控措施序号危险点控制描施备注1误入带电间隔高压室或开关场停电的一次设备与运行设备应有明显标志，在停电设备四周设置全封闭遮栏，悬挂标志牌。2误触误碰相邻运行设备（1）明确作业地点与带电部位，在工作保护屏前后挂“在此工作”牌，在相邻运行屏前后挂“运行中”布用。（2）立屏及敷设电缆时采取防振措施，防止振动引起运行设备跳闸3机械伤害（1）立屏做好保护措施，防止伤害自身或他人（2）断路器传动前，工作负责人与运行人员联系，得到允许后，方可进行，防止人身伤害。4人身触电（1）绝缘测量时与检修人员做好配合，防止触电。（2）进入高压场地与带电设备保持规定的安全距离。（3）高压场区搬运梯子，应两人进行，并纵向行走，防止触碰带电设备或安全距离不够而感电。（4）在带电设备区域测量时，禁止使川含有金属成分的测量尺具。（5）在带电的电流互感器、电压互感器的二次回路上作业，应使用绝缘工具，并站在绝缘垫上。5高空坠落或落物伤人（1）登高试验、接线等工作应按规定系好女全带，防止高空坠落。（2）进入设备场地应戴好安全帽，防止高空坠落重物造成人身伤害。 6电压互感器二次短路或接地及反充电（1）拆电压电缆时，应逐个电缆头拆除，并逐个用绝缘物包好，防止电压回路短路或接地。（2）在电压端子排加电压时，应可靠断开电压互感器二次回路，防止二次也1路向一次侧反充电。7误接线严格按照图纸施工，认真校线并经工作负责人及以上人员检查，回路传动试验正确。8误整定核対下发定值通知单，严格进行定值校验。9带电插拔插件（微机保护）确认装置电源已经关闭，方可能插拔插件。2工作实施阶段2・1开工序号工作项H工作内容或要求备注1办理工作许可手续检查运行人员布置的女全措施是否正确完备。工作许可人协同工作负责人到现场交待女全措施，指明作业现场及带电部位，无谋后办理工作许町手续并在工作票上双方履行签字手续。2宣读工作票办理工作票完毕，工作负责人在室内及场地向工作班成员列队宣读工作内容，交待女全措就、带电部位、危险点及控制措施，并对工作班成员进行捉问，合格后工作班成员签字，交待工作票时，工作班成员不得遗漏，没有交待到的人员，必须重新交待及提问，然后签字后方可参加工作班进行工作。2.2作业流程V序号作业项口或内容备注1新装置安装。2新电缆绝缘测量及新电缆敷设。3电缆校线、接线。4落实、执行各级部门下发的“两措”项目。5绝缘测量。用兆欧表测量交流回路、直流冋路对地及交直流间的绝缘。 6定值整定及校验，用模拟突然短路的方法，通入95%及105%的整定值进行检查。7整组试验。按照保护的动作原理通入相应的模拟故障电压、电流值，以观察保护回路中各元件的相互动作情况是否与设计原理相吻合，禁止用短路（或断开）回路某接点的方法来判断回路接线的止确性。8与运行值班负责人配合带断路器传动试验，检查冋路正确性，检查远传信息及断路器、保护信号表示正确性。9检査电流回路是否可靠一点接地，严禁开路。10检查保护装置标志是否止确，电缆标示牌是否齐全。11接入与新建设备相连的运行设备处电缆时，由监护人逐项宣读继电保护安全措施票，操作人逐项复涌、接入电缆。2.3作业验收阶段序号验收内容运行人员签名继电人员签名1屏及屏上元件标志正确完备齐全。2二次冋路接线接触良好，尢松动现象。3电缆制作工艺良好，电缆牌正确齐全，电缆绝缘良好4手动分、合断路器及防跳试验良好。5带断路器操作试验中信号、音响、远传止确。6压板、空气开关位置正确。7工作现场清理完毕8定理通知单核对止确，保护记录簿交待淸楚，履行保护装置现场运行规程交接手续及培训工作。9办理工作票结束手续。3送电测试及结束阶段序号内容备注1办理两种工作票进行纵联保护对试。测量值应符合规程规定。2送电办理两种工作票进行带负荷测试工作。3填写保护记录簿，交待测试结果。4办理两种工作票结束手续。5作业结束后，工作负责人（或班长）组织召开班后会，总结工作中的经验及存在的问题，并制定出整改措施。 6班组技术员将工作票、措施票、试验报告等资料归档。'
