附件2：广东电网有限责任公司电网建设“安全、优质、文明”样板工程标准（配网工程部分）

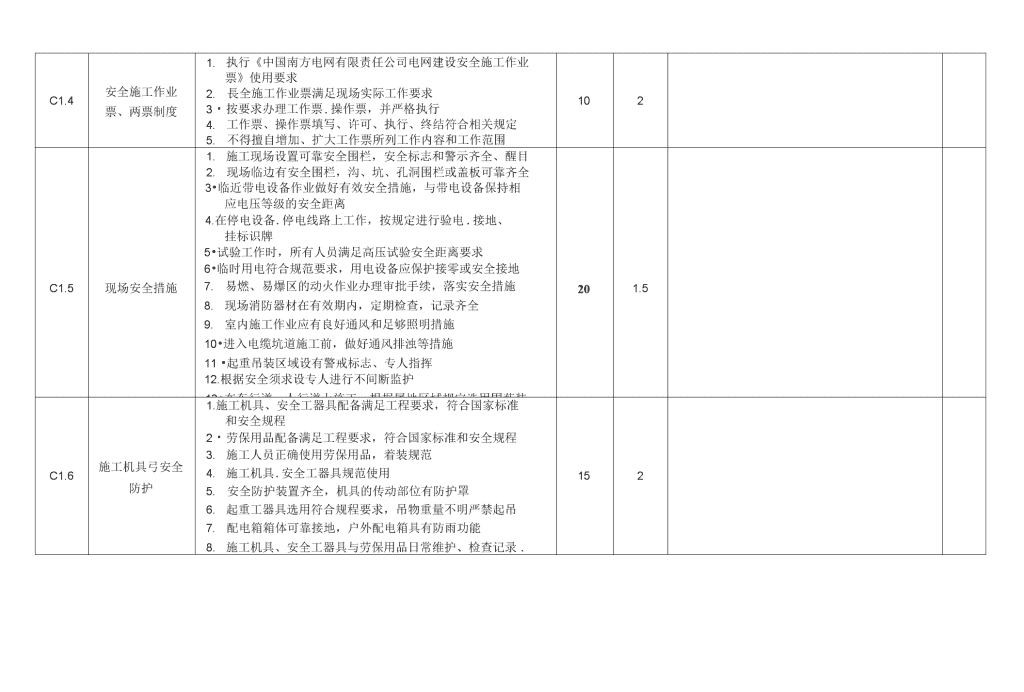

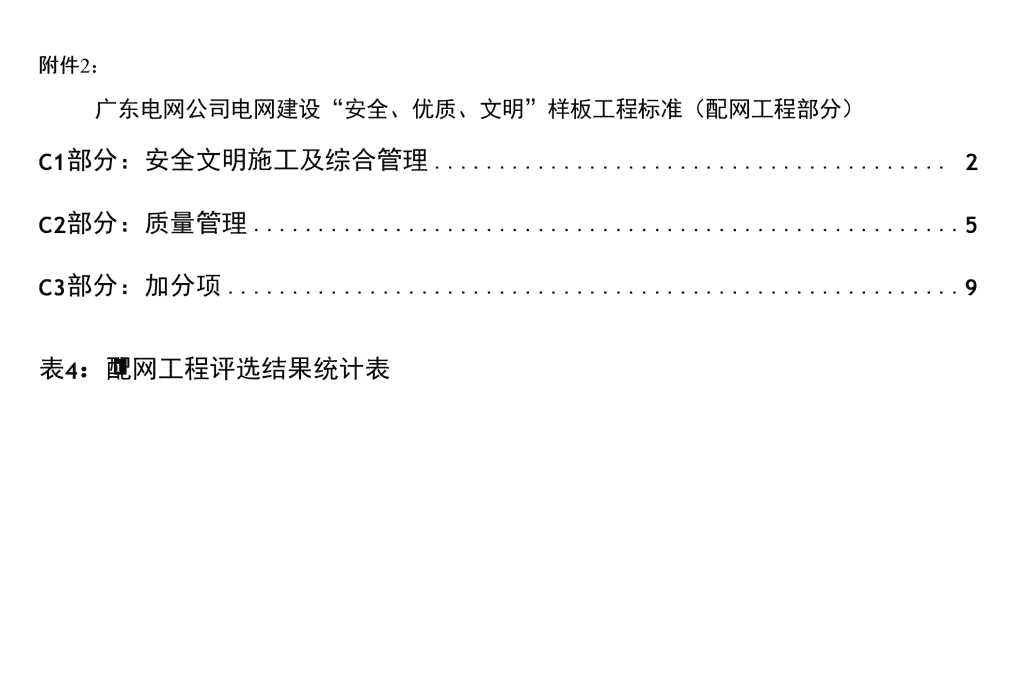

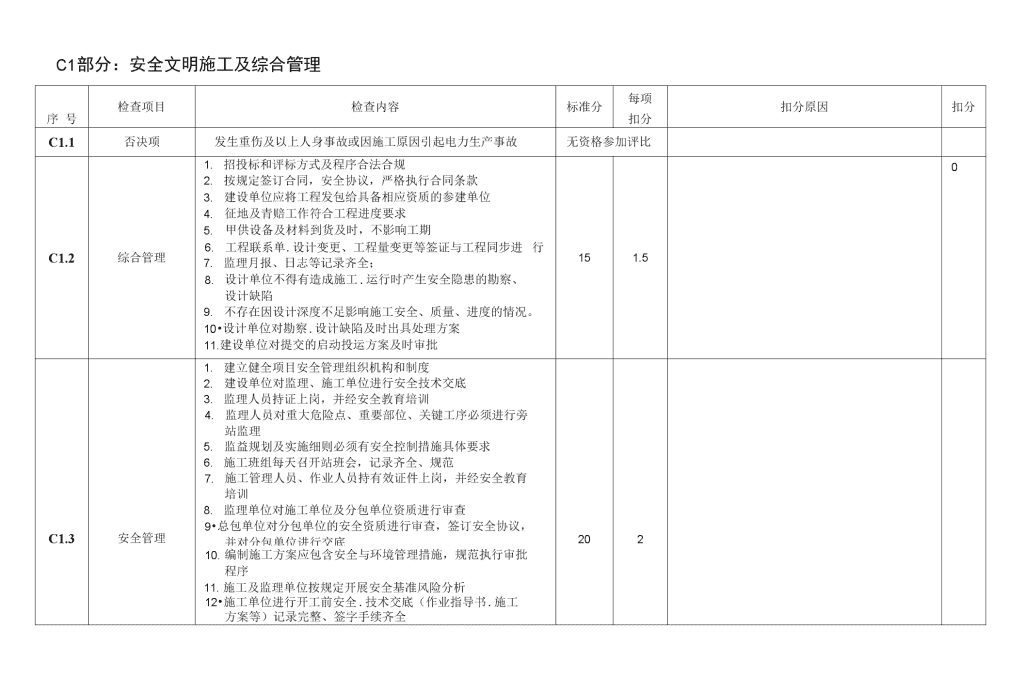

'附件2：广东电网公司电网建设“安全、优质、文明”样板工程标准（配网工程部分）C1部分：安全文明施工及综合管理2C2部分：质量管理5C3部分：加分项9表4：配网工程评选结果统计表1! C1部分：安全文明施工及综合管理序号检查项目检查内容标准分每项扣分扣分原因扣分C1.1否决项发生重伤及以上人身事故或因施工原因引起电力生产事故无资格参加评比C1.2综合管理1.招投标和评标方式及程序合法合规2.按规定签订合同，安全协议，严格执行合同条款3.建设单位应将工程发包给具备相应资质的参建单位4.征地及青赔工作符合工程进度要求5.甲供设备及材料到货及时，不影响工期6.工程联系单.设计变更、工程量变更等签证与工程同步进行7.监理月报、日志等记录齐全；8.设计单位不得有造成施工.运行时产生安全隐患的勘察、设计缺陷9.不存在因设计深度不足影响施工安全、质量、进度的情况。10•设计单位对勘察.设计缺陷及时出具处理方案11.建设单位对提交的启动投运方案及时审批151.50C1.3安全管理1.建立健全项目安全管理组织机构和制度2.建设单位对监理、施工单位进行安全技术交底3.监理人员持证上岗，并经安全教育培训4.监理人员对重大危险点、重要部位、关键工序必须进行旁站监理5.监益规划及实施细则必须有安全控制措施具体要求6.施工班组每天召开站班会，记录齐全、规范7.施工管理人员、作业人员持有效证件上岗，并经安全教育培训8.监理单位对施工单位及分包单位资质进行审查9•总包单位对分包单位的安全资质进行审查，签订安全协议，并对分包单位进行交底20210.编制施工方案应包含安全与环境管理措施，规范执行审批程序11.施工及监理单位按规定开展安全基准风险分析12•施工单位进行开工前安全.技术交底（作业指导书.施工方案等）记录完整、签字手续齐全 C1.4安全施工作业票、两票制度1.执行《中国南方电网有限责任公司电网建设安全施工作业票》使用要求2.長全施工作业票满足现场实际工作要求3・按要求办理工作票.操作票，并严格执行4.工作票、操作票填写、许可、执行、终结符合相关规定5.不得擅自增加、扩大工作票所列工作内容和工作范围1021.施工现场设置可靠安全围栏，安全标志和警示齐全、醒目2.现场临边有安全围栏，沟、坑、孔洞围栏或盖板可靠齐全C1.5现场安全措施3•临近带电设备作业做好有效安全措施，与带电设备保持相应电压等级的安全距离4.在停电设备.停电线路上工作，按规定进行验电.接地、挂标识牌5•试验工作时，所有人员满足高压试验安全距离要求6•临时用电符合规范要求，用电设备应保护接零或安全接地7.易燃、易爆区的动火作业办理审批手续，落实安全措施8.现场消防器材在有效期内，定期检查，记录齐全9.室内施工作业应有良好通风和足够照明措施10•进入电缆坑道施工前，做好通风排浊等措施11•起重吊装区域设有警戒标志、专人指挥12.根据安全须求设专人进行不间断监护13•在车行道、人行道上施工，根据属地区域规定选用围蔽装置，（通透式围栏密扣围蔽、锥型反光筒及警示带围蔽）201.5C1.6施工机具弓安全防护1.施工机具、安全工器具配备满足工程要求，符合国家标准和安全规程2・劳保用品配备满足工程要求，符合国家标准和安全规程3.施工人员正确使用劳保用品，着装规范4.施工机具.安全工器具规范使用5.安全防护装置齐全，机具的传动部位有防护罩6.起重工器具选用符合规程要求，吊物重量不明严禁起吊7.配电箱箱体可靠接地，户外配电箱具有防雨功能8.施工机具、安全工器具与劳保用品日常维护、检查记录.标识齐全152 C1.7文明施工管理1.施工现场围蔽符合规范要求，夜间设置闪光或反光警示装置，非施工人员严禁进入施工场地内2•沟.坑、孔洞口、夜间警示、防坠落、车辆导向、预留埋管（顶管）口应设置明显标识等安全文明施工标识，设置合理、配备齐全、张挂稳固、清晰醒目3.现场施工人员统一工作服，佩戴胸卡，正确使用劳动保护用品4.占用或挖掘道路施工，须经过审批，并在现场明示相关许可证照5.不戴吳全帽、穿拖鞋、赤脚、赤膊严禁进入施工现场；102C1.8文明施工措施1.材料、机具、设备分类堆放，整齐有序、标识清晰2.场地坚实、平整.无积水；道路平整、排水通畅3.施工期间做好环境保护措施，减少对周边交通影响4.施工现场不得随意扩大占地面积，施工时应避免随意毁坏农田和绿化植被5.施工现场应采取有效的防止扬尘措施6.施工现场的噪音控制符合规定7.现场禁止焚烧有毒、有害物质，及时回收8.做好机具、工器具检查维护的工作，防止漏油污染环境9.施工产生的泥浆、污水必须经沉淀处理后，按规定排放10•现场余泥、杂物、弃渣、垃圾合理堆放并及时清运，做到工完、料尽、场地清11•施工成品、半成品保护措施实用、有效101实查标准分实查扣分实查得分得分率％检查人：年月日审核人：年月日 C2部分：质量管理序a检查项目检查内容标准分每项扣分扣分原因扣分C2.1否决项发生一级及以上的重大质量事故无资格评比C2.2综合管理1.建设单位严格执行质量监督管理制度2.组织工程竣工验收，及时办理竣工验收签证3.监理单位对项目评估报告内容真实全面31C2.3土建部分3.1强制性条文1.应有本专业强制性条文实施计划与有关记录；2.无违反强制性条文31.53.2引用标准1.《中国南方电网有限责任公司10kV〜500kV输变电及配电工程质量验收与评定标准》2.执行《南方电网工程施工工艺控制规范》（第4部分：配网工程）相关标准3.执行《中国南方电网有限责任公司电网建设施工作业指导书》4.执行《中国南方电网有限责任公司基建工程质量控制标准（WHS）》5.《中国南方电网有限责任公司样板点施工作业指导书修订版》20.53.3过程记录1.计量工器具等检验合格，报审齐全，并在有效期内使用2.特殊工种等资质报审齐全，满足工程需求3.审批合格的设计图纸指导施工，执行配网工程标准化设计4.监理单位组织图纸会审，并有记录和纪要。5.严格按图施工，履行变更手续131.56.编制施工方案或作业指导书，并按规定进行审核和交底7.主要原材料岀厂合格证、检验报告齐全、有效8.施工记录应完整、准确、及时、有效9.土建隐蔽工程验收资料签名齐全、签证及时、顶管施工必须有通管隐蔽记录，对发现问题及时处理3.4质量控制与工艺1.土方开挖应做好排水、降水措施，按照放坡要求开挖2.2沟、坑结构轴线、标高符合要求，基底平整密实.无积水，排水坡度正确3.电缆埋管深度符合要求，预留管必须封盖，防止堵塞4.模板必须有足够的刚度、强度和稳定性5.钢筋制作安装符合规范要求，按图施工171.5 6•混凝土施工必须采用机械振捣7.现浇混凝土楼地面应避免空鼓、脱皮、起砂现象8.设备基础的平面几何尺寸、标高、预留螺栓（孔）或直埋螺栓偏差在允许范围内9.砌体工程应砂浆饱满，上下错缝，不得出现通缝现象10.1抹灰施工必须粘结牢固，无脱层、空鼓现象11.电缆沟压顶及沟盖板平整顺直，铺设稳固无响动12.沟道盖板规格尺寸等符合设计要求3.5土建示范工程样板点设置及实施（评价表见附表4：示范工程样板点评价〈配网土建〉）样板点设置样板点设置得分率295,不扣分；95〜85,扣0.1分；85〜75,扣0.2分；75〜65,扣0.3分；65〜55,扣0.4分；＜55,扣0.5。0.50.1应有样板点项，设置样板点项，样板点设置得分率。实施情况达到示范目标样板点得分率$95,不扣分；95〜85,扣0.5分；85〜75,扣1分；75〜65,扌口1.5分；65〜55扣2分；V55,扣2.5。2.50.5应有样板点项，达到示范目标样板点项，达到示范目标样板点得分率。C2.4电气部分4.1强制性条文1.应有本专业强制性条文实施计划与有关记录；2.无违反强制性条文31.54.2引用标准1.《中国南方电网有限责任公司10kV〜500kV输变电及配电工程质量验收与评定标准》2.执行《南方电网工程施工工艺控制规范》（第4部分：配网工程）相关标准3.执行《中国南方电网有限责任公司电网建设施工作业指导书》4.执行《中国南方电网有限责任公司基建工程质量控制标准（WHS）》20.51.特殊工种等资质报审齐全，满足工程需求2.计量工器具.仪器、仪表等检验合格，报审齐全，并在有效期内使用4.3过程记录3.审批合格的设计图纸指导施工，执行配网工程标准化设计4.监理单位组织图纸会审，并有记录和纪要。5.编制施工方案或作业指导书，并按规定进行审核和交底6.主要原材料出厂合格证、检验报告齐全.有效7.施工记录应完整.准确、及时.有效8.电气安装工程记录和隐蔽工程记录完整.准确、及时.有效，符合相关规定，对发现问题及时处理9.设备开箱检查、验收.保管记录资料完整、准确.及时、有效10•设备缺陷报告处理记录真实、完整151.5 4.4质量控制与工艺4.4.1架空线路1.杆（塔）组立，线路架设，柱上开关、刀闸.避雷器及附件安装符合设计要求2.导、引线连接可靠，同一档内每根导、地线上只允许有一个接续管，安装部位符合规范3.紧线后转角、终端杆（塔）禁止向受力侧倾斜4.交叉跨越和对地距离符合规范及设计要求5.接地装置连接可靠，接触良好6.线路名称、编号、标识牌及警示牌齐全，防护设施可靠、实用614.4.2电力电缆1.使用牵引机、地滑轮、钢丝绳盘等施工机具应设置合理，牢固可靠2.电缆牵引时必须有可靠制动措施，保持通信联络畅通3.电缆支架安装稳固可靠，金属支架接地符合规范要求4.电缆弯曲半径符合规定要求5.电缆端子及接线管压接规范，表面打磨光滑6.终端头端子与设备连接处搭接面接触良好、牢固可靠7.防火、防小动物措施规范齐全8.电缆相序与接入系统相位对应，相色标识正确清晰614.4.3户内外电气设备1.变压器安装稳固，进出线及附件安装符合设计要求2.变压器中性点接地线与主地网独立连接3.开关分、合闸动作到位，指示准确；闭锁装置正确可靠4.手车开关推、拉灵活到位，动静触头中心偏差符合要求，刀闸接触到位5.开关柜防小动物措施符合要求6.开关柜高压熔断器安装方向正确7.开关柜气压表指示在正常范围8.互感器安装，接线符合要求9.硬母线、接线端子安装符合规范要求，连接可靠、接触良好，搭接面于気仃层冷右由力算厶陌10.低压插穆母童与变压器2间的软连接可靠、有裕度，无外加应力11•地网接地电阻满足设计要求12.地网焊接部位应涂防腐油漆，地面以上部分用黄绿色漆相间标识13.设备名称、编号标识正确齐全，相序、相色标识正确清晰61 4.4.4设备试验1.试验单位资质、试验人员资格满足试验要求2.试验项目齐全3•试验数据填写准确，结果合格4.设备试验使用满足要求的专用试验线，接地可靠61.54.4.5继电保护1.引入端子箱、盘、柜的电缆应排列整齐、编号清晰、连接靠，所接端子排无机械应力2.螺栓连接端子应剥除绝缘芯线，按顺时针方向弯圈，弯圈直径与螺栓相符，弯曲半径小于平面垫片半径3.相关指示灯光、音响信号正常4.微机继电保护装置外观整洁、无损伤5.二次回路元件标识正确、齐全、清晰614.4.6通信及自动化1.管道光缆敷设必须穿套管，在合理间隔预留盘留，标识清晰2.光缆按照色谱及组别对应熔接；摆放整齐，盘纤、跳纤等弯度、松紧度符合设计要求3.设备内的二次电缆、通信线、屏内连接线等安装牢固.整齐美观，符合工艺要求4.g备安装稳固、接地可靠、标识清晰61.54.5电气示范工程样板点设置及实施（评价表见附表5：示范工程样板点评价〈配网电气〉）样板点设置样板点设置得分率$95,不扣分；95〜85,扣0.1分；85〜75,扣0.2分；75〜65,扣0.3分；65〜55,扣0.4分；V55,扣0.5。0.50.1应有样板点项，设置样板点项，样板点设置得分率。实施情况达到示范目标样板点得分率$95,不扣分：95〜85,扣0.5分；85〜75,扣1分；75〜65,扣1.5分；65〜55扣2分；V55,扣2.5。2.50.5应有样板点项，达到示范目标样板点项，达到示范目标样板点得分率。实查标准分实查扣分实查得分得分率％检查人：年月日审核人：年月日管理土建电气管理土建电气管理土建电气 C3部分：加分项加分项（封顶2分）加分原因加分1质量改进、科技创新成果的应用1.已获奖QC、工法.科技和专利的成果在工程项目中的有效应用每项加0.1分。2.新QC.工法、科技和专利研究已完成技术鉴定但未形成成果，每项加0.3分。注：，应用有效期为成果获奖证书落款日期起三年内，2质量改进、科技创新成果及奖项2.1专利1-获得国家专利，每获一项加0.5分。2.2工法1.获得省部级以上工法，每获一项加0.5分。2.3QC1.获广东电网（省电力行业协会）级别每个奖项加0.1分。2.获网公司级别每个奖项加0.2分。3.获省部级以上级别每个奖项加0.3分。注：按单个QC所获得的最高级别奖项加分，不累计重复加分。2.4科技进步1.获广东电网（省电力行业协会）级别每个奖项加0.1分。2.获网公司级别每个奖项加0.2分。3.获省部级以上级别每个奖项加0.3分。注：按单个科技类别所获得的最高级别奖项加分，不累计重复加分。C3加分项实得 表4：配网工程评选结果统计表工程名称古寨供电所10kV古寨甲线707新建街口#2台区工程建设单位广东电网和平供电局勘察、设计单位广州四方邦德实业有限公司监理单位佛山市诚智工程监理有限公司施工单位广东锦泰电力集团有限公司C1：安全文明施工及综合管理得分C2：质量管理得分C3：加分项合计C=(C1+C2+2C3)/2填写人：审核人:'
