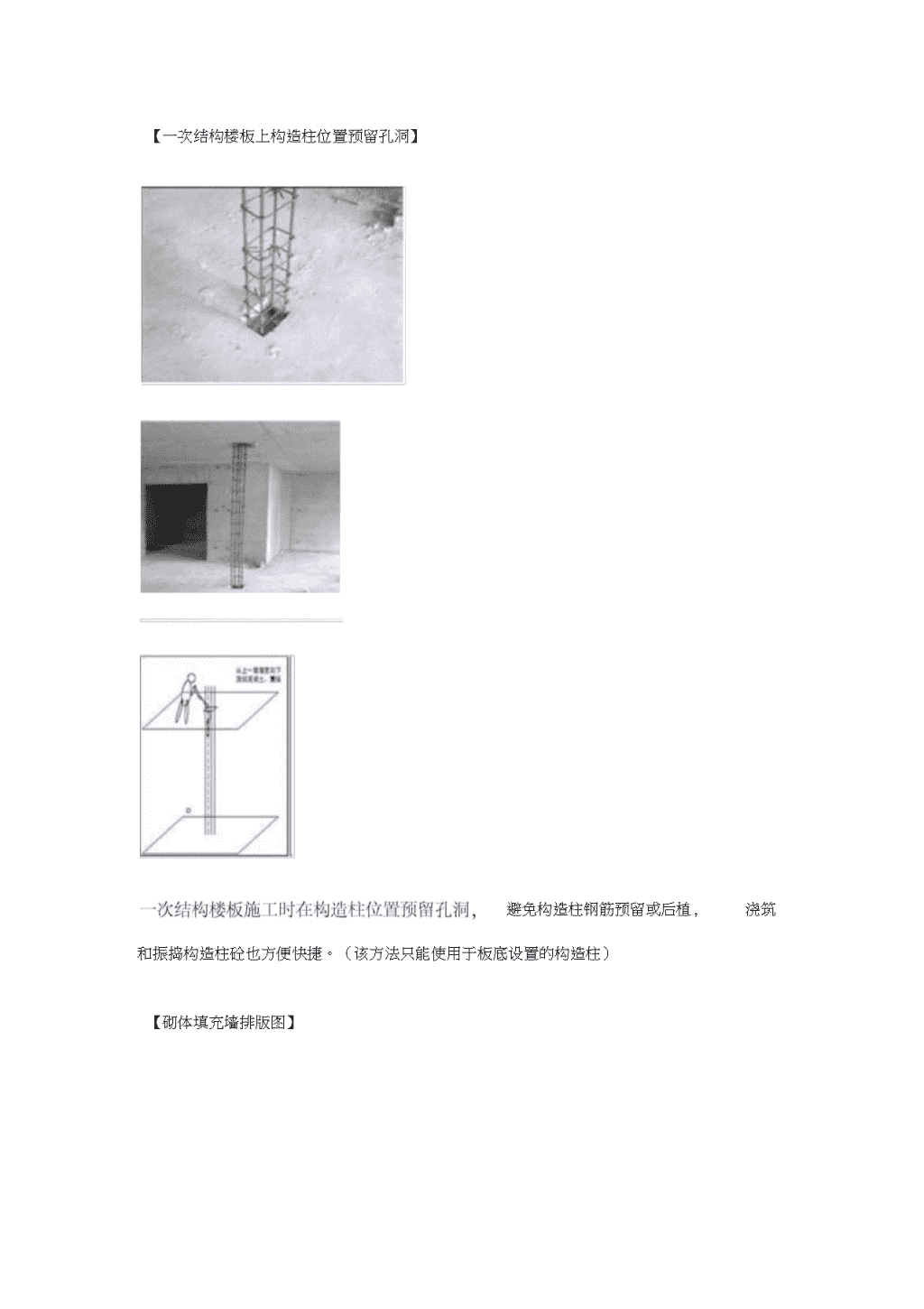

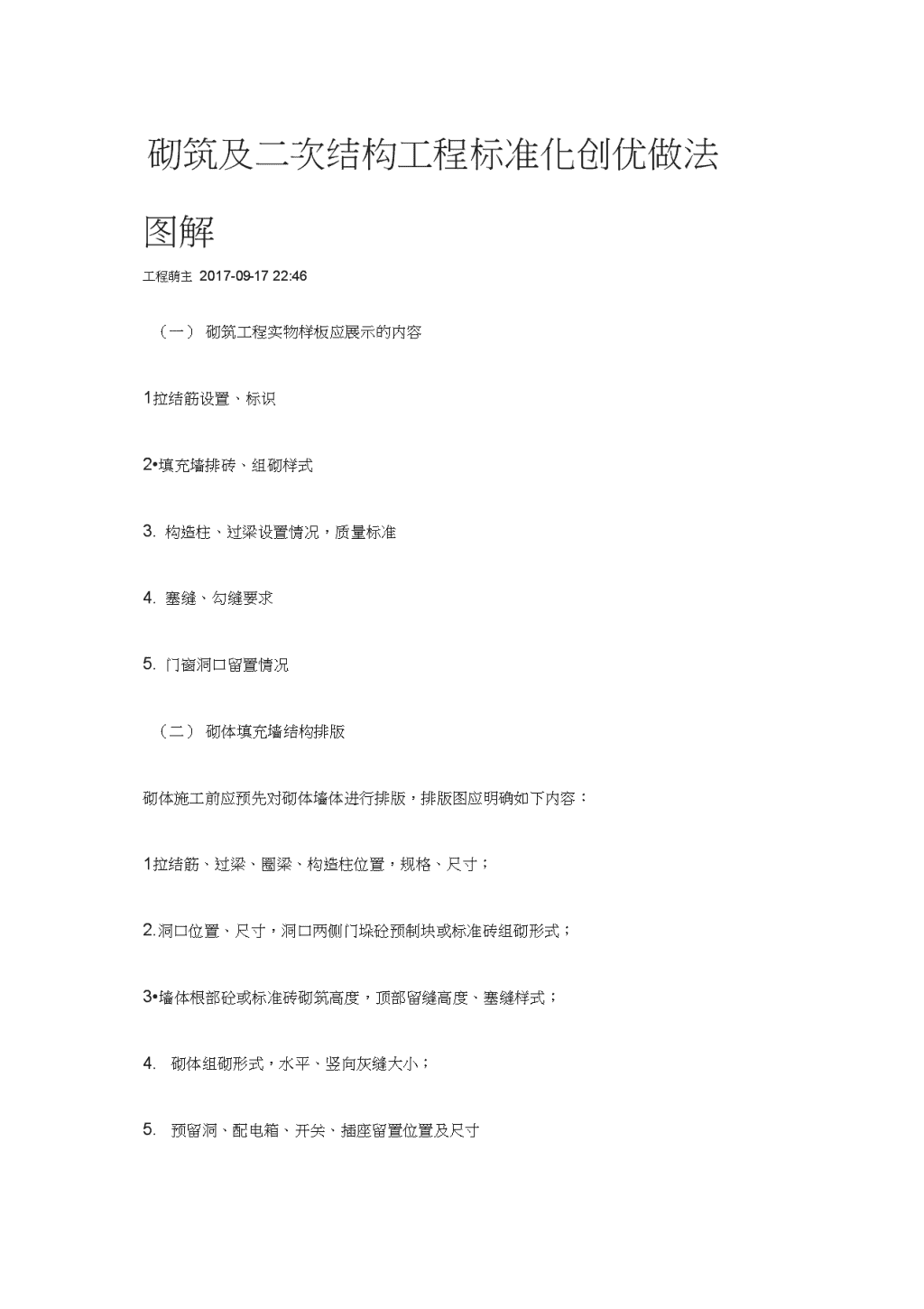

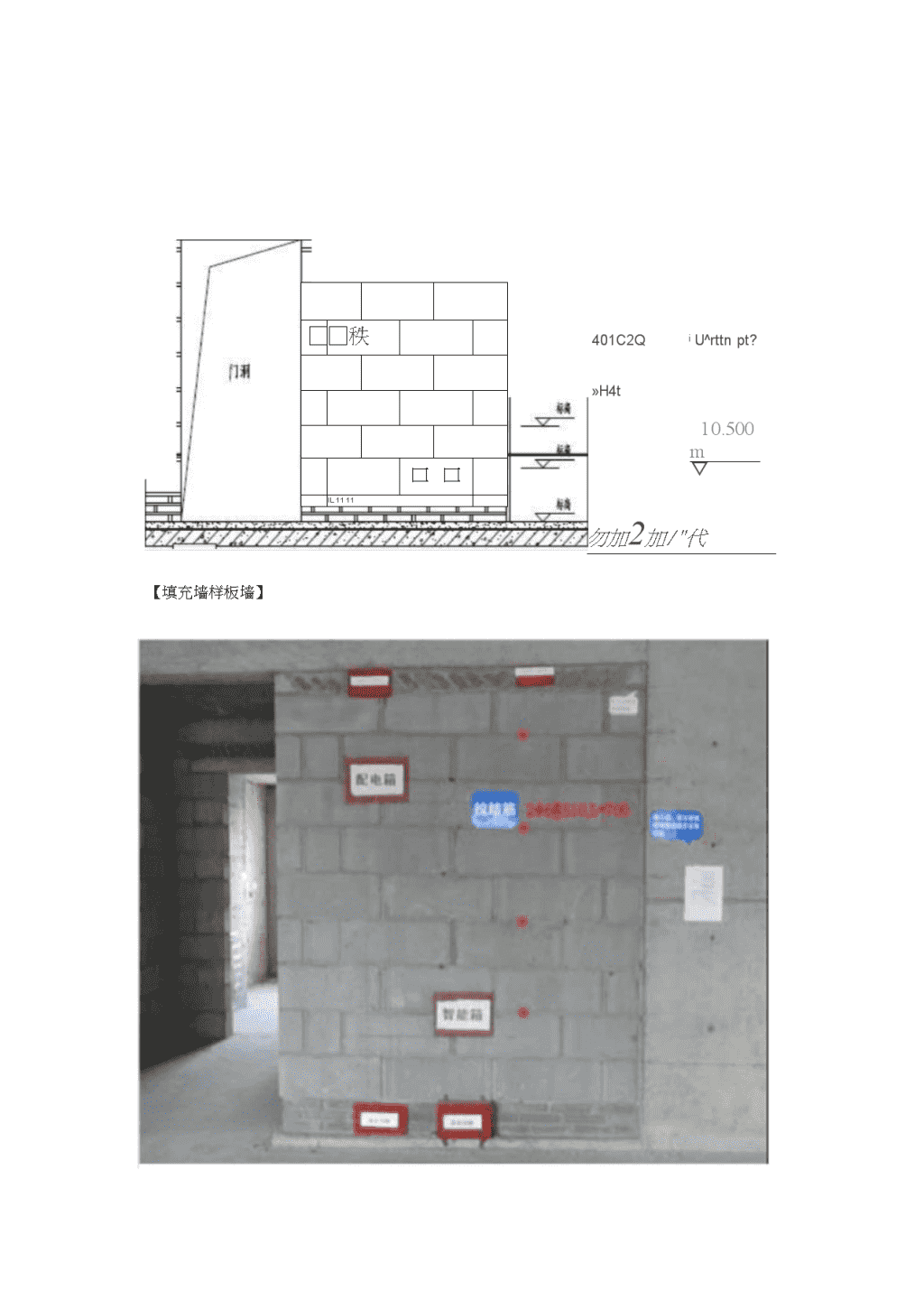

'砌筑及二次结构工程标准化创优做法图解工程萌主2017-09-1722:46（一）砌筑工程实物样板应展示的内容1拉结筋设置、标识2•填充墙排砖、组砌样式3.构造柱、过梁设置情况，质量标准4.塞缝、勾缝要求5.门窗洞口留置情况（二）砌体填充墙结构排版砌体施工前应预先对砌体墙体进行排版，排版图应明确如下内容：1拉结筋、过梁、圈梁、构造柱位置，规格、尺寸；2.洞口位置、尺寸，洞口两侧门垛砼预制块或标准砖组砌形式；3•墙体根部砼或标准砖砌筑高度，顶部留缝高度、塞缝样式；4.砌体组砌形式，水平、竖向灰缝大小；5.预留洞、配电箱、开关、插座留置位置及尺寸 【一次结构楼板上构造柱位置预留孔洞】避免构造柱钢筋预留或后植,浇筑和振捣构造柱砼也方便快捷。（该方法只能使用于板底设置的构造柱）【砌体填充墙排版图】 »H4t□□秩口口IL1111401C2QiU^rttnpt?10.500m▽【填充墙样板墙】勿加2加/"代 【砌体填充墙排版图】■■■回剧I■■■■I处伍申蘇■■"iiMtl痢^曲叭/，心叼"疋.篤二」【填充墙顶部塞缝处理】 【砌体根部、构造柱、圈梁、门洞处理】【填充墙及二次结构样板墙】 【砌体填充墙排版图示意图】I 【填充墙及二次结构样板墙】【构造柱支模及控制措施】 询砖£号o[J・J•• 家居收藏 举报'
