模板工程标准做法课件

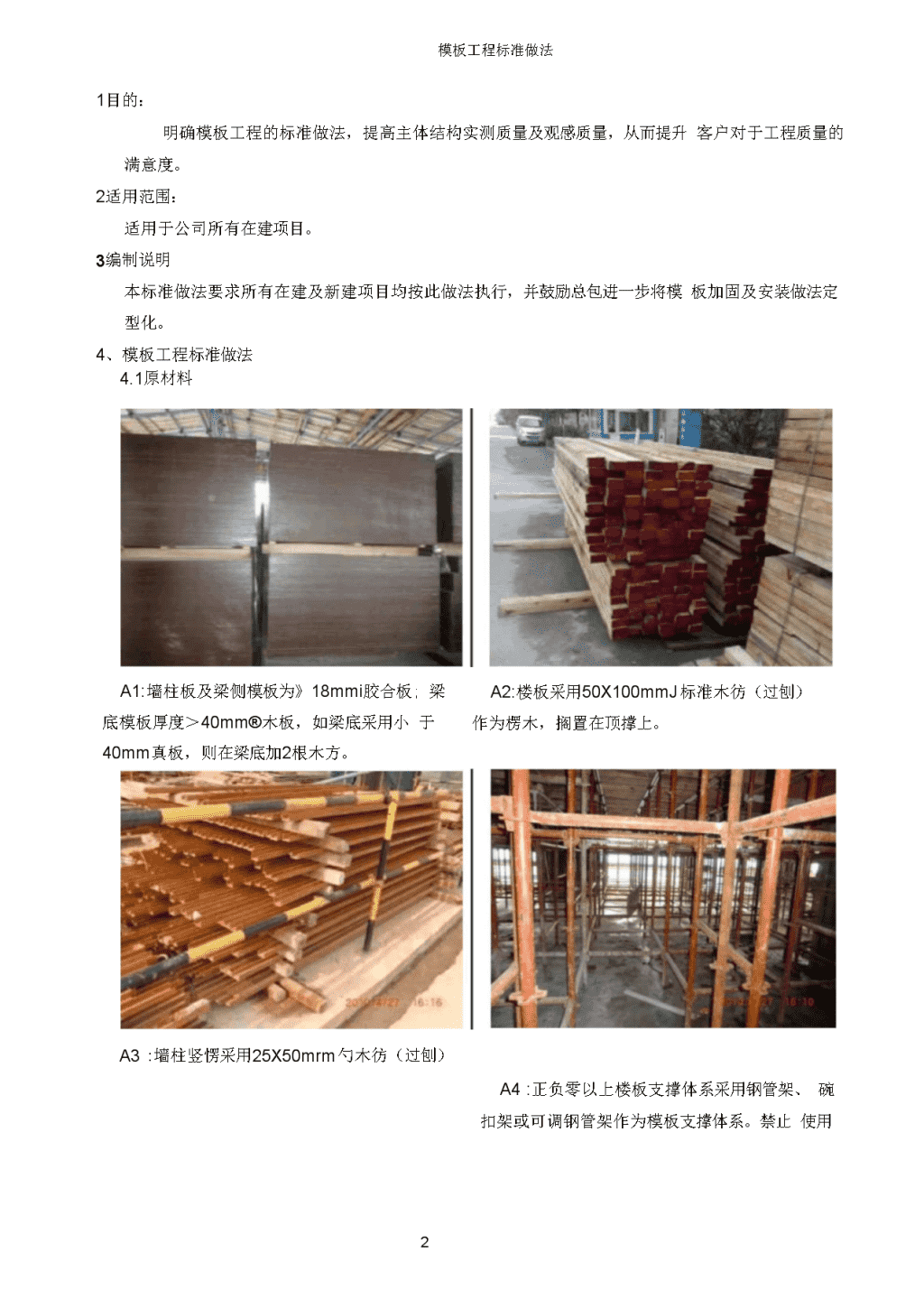

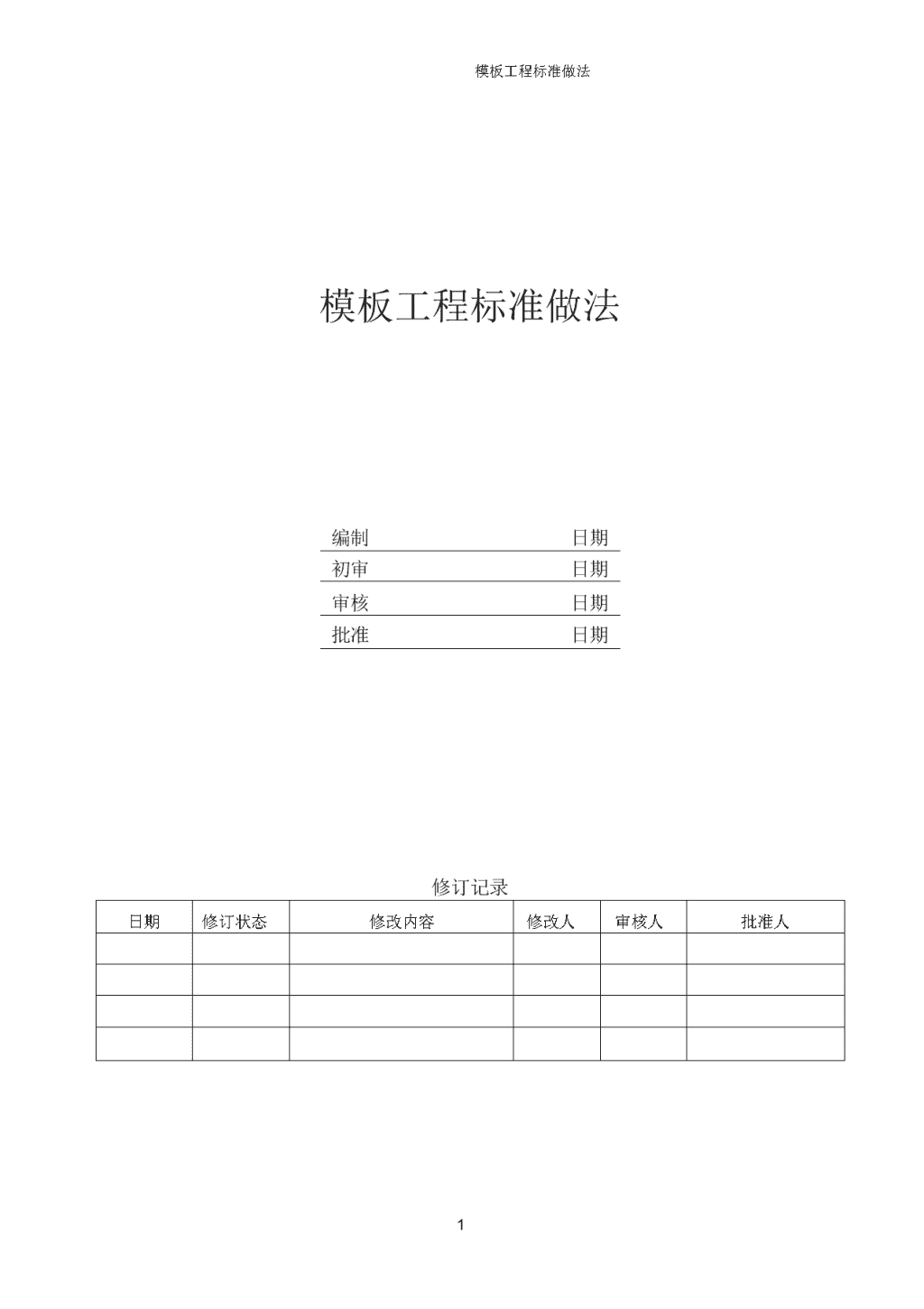

'模板工程标准做法模板工程标准做法编制日期初审日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人14 模板工程标准做法1目的：明确模板工程的标准做法，提高主体结构实测质量及观感质量，从而提升客户对于工程质量的满意度。2适用范围：适用于公司所有在建项目。3编制说明本标准做法要求所有在建及新建项目均按此做法执行，并鼓励总包进一步将模板加固及安装做法定型化。4、模板工程标准做法4.1原材料A1:墙柱板及梁侧模板为》18mmi胶合板;梁底模板厚度＞40mm®木板，如梁底采用小于40mm真板，则在梁底加2根木方。A2:楼板采用50X100mmJ标准木彷（过刨）作为楞木，搁置在顶撑上。14模板工程标准做法A3:墙柱竖愣采用25X50mrm勺木彷（过刨）A4:正负零以上楼板支撑体系采用钢管架、碗扣架或可调钢管架作为模板支撑体系。禁止14 模板工程标准做法使用门式架作为支撑体系。14 模板工程标准做法14模板工程标准做法4.2集中加工14 模板工程标准做法14模板工程标准做法14模板工程标准做法A9:按模板设计图纸的规格在集中加工场统一切割、弹线钻洞，在模板背面写上模板编号。A10:模板集中加工必须采用精密锯木机。14模板工程标准做法14模板工程标准做法A11:锯木机旁边放置木屑收集箱和灭火器，每天工完场清。A12:方木使用前应过刨，保证截面尺寸致（偏差05mmi。A13:墙柱梁按模板设计图纸进行配模，配模加劲木方条间距0200mm主模板宽度为胶,配模加工完成合板宽或胶合板宽度的一半后在模板背后写上编号标识4.3测量放线14 模板工程标准做法A14:需放设轴线、墙柱定位线、墙柱控A15:水电位通过控制线测量放线，进行制线，阳台、厨房、卫生间的梁放出定位精确定位线、外墙大角控制线，利用建筑物主体传递标高。控制线距墙柱边300mm在楼面钢筋安装前监理需按控制线复核墙梁位置。14 模板工程标准做法4.7墙柱梁支撑A16:墙柱侧模采用25X50标准通长木杨,间距0200,集中加工。A17:层高2.8-3m的墙柱必须设不少于6排螺杆，螺杆间距0500,第一排螺杆离地小于200,最上面一排螺杆小于300。A18:内外墙柱采用单侧拉顶结合，楼面上预埋钢筋拉结点，斜拉间距02m,距墙柱边<50cmA19:梁底木防间距0300mm立管顶托旋出长度0300mm不允许采用底托。梁支撑立管纵横向间距W1m,梁底扫地才f距楼面0200mm中间水平拉杆步距1.8m。14 模板工程标准做法4.7墙柱梁加固A20:墙柱模板下口100mme围内在浇碎时须进行精确找平，碎平整及标高偏差&6mm,柱子测量放线完成后立即钉压脚板（胶合板厚>18mm0墙柱模板阳角如上图所示由一侧模板压另一侧模板。A21:梁侧上下口采用收口木方，并通长设置，并用步步紧或卡箍加固，间距0500mm梁高h>400mm0550mm勺：在梁中增设一道斜拉板，角度为45〜60度，间距&300mm（边梁做法按梁高h>550mrm,梁高h>550mm勺：在梁中增设不少于一道对拉螺杆，横向间距0500mm梁与墙柱平齐时：梁中设对拉螺杆，间距0500mm与柱子最上一道对拉螺杆一体加固14 模板工程标准做法A22:边梁采用边梁固定器加固，间距&A23:梁表面采用成品内撑，间距0800mni500mm。内撑条须固定到位。A24:安装外墙模板时，用外墙根部固定器，贴50mn®发泡双面胶条，木方须压在新旧碎交接部位（木方中线为新旧碎接合面）。以防跑模、错台或漏浆。降板处先用板条垫平后再安墙柱模板14 模板工程标准做法4.5吊模支设A25:吊模采用成品内撑托底，间距0800mm。A26:侧面用边梁固定器固定，问距0800mm。A27:用步步紧或木卡箍加固，间距0500mm。A28:侧向支撑，间距01.2m4.4板支撑14模板工程标准做法14模板工程标准做法A29:楼板支撑立管纵横向间距01.2m,中间水平拉杆步距01.8m。楼板模板木防问距0200mm立管顶托旋出长度0200mm不允许采用底托。碎泵管架设位置的板模支撑加固：在泵管两侧，平行泵管设两道斜撑，该跨设扫地杆，减少泵管抖动对支撑的不利影响。A30:卫生间沉箱和小降板处采用固定钢模。14 模板工程标准做法A31:楼板后浇带采用模板做锯齿形（支撑条控制小于500mm4.10楼梯支撑A32:楼梯模板采用全封闭方式4.11二次构件A33:构造柱上口预留牛腿斜口，采用对拉螺栓固定，一次浇筑完成；侧边采用双面胶封14 模板工程标准做法14模板工程标准做法A34:碎腰梁采用卡箍加固，间距0500mm腰梁侧模上下口采用5X10cm方木；下口采14模板工程标准做法用双面胶封堵缝隙，防止漏浆。14模板工程标准做法14模板工程标准做法14模板工程标准做法A35:反坎采用卡箍加固,侧模上下采用5XA36:楼板后浇带二次支模前，碎底板处粘10cm方木固定，卡箍间距0500mm双面胶或海绵，模板与碎搭接宽度大于200mm立杆放置在交接处的底部14模板工程标准做法施工终德干净后面搦舰卷墙端口脓面胶种瞩郁肃力哂.14模板工程标准做法A37:现浇过梁采用钢管支撑A38:墙后浇带两侧采用双面胶或海绵，两侧利用原有螺杆锁边14 模板工程标准做法4.12水电安装A39:在碎墙体内预埋线盒时，采用定位线盒。与墙柱钢筋点焊固定，底盒正面贴胶带纸封闭k贴双面胶条，以防漏浆14模板工程标准做法A41:在碎墙内预埋配电箱时，采用固定钢模。与墙柱钢筋点焊固定，底盒正面贴胶带纸封闭k贴双面胶条，以防漏浆A42:排水管穿楼板采用现浇型成品承插式止水节，通过控制线精确定位，一次成型,严禁预留碎孔洞进行安装，止水节用胶带纸封闭。14 模板工程标准做法4.13可视化管理A44:混凝土、砌筑、抹灰等实测数间在实体上原位标注，总包、监理、项目部分别采用白、蓝、红色标注。5、管理动作5.1墙柱模板支撑完成后由总包进行100须测合格后，报监理及项目部进行实测验收，验收合格后方可进行下道工序施工。5.2梁板模板支撑完成后由总包进行100须测合格后，报监理及项目部进行实测验收，验收合格后方可进行钢筋安装施工。5.3二次构件模板安装完成后由监理验收合格后方可浇注混凝土。5.4高支模方案由施工单位编制专项方案，由监理组织施工单位、监理、甲方召开专项审核会议确定高支模方案，超大超高方案按照政府要求组织专家评审，审核会议纪要及专家评审意见一并高支模方案报工程管理部备案。14'
