屋面工程标准施工节点要点

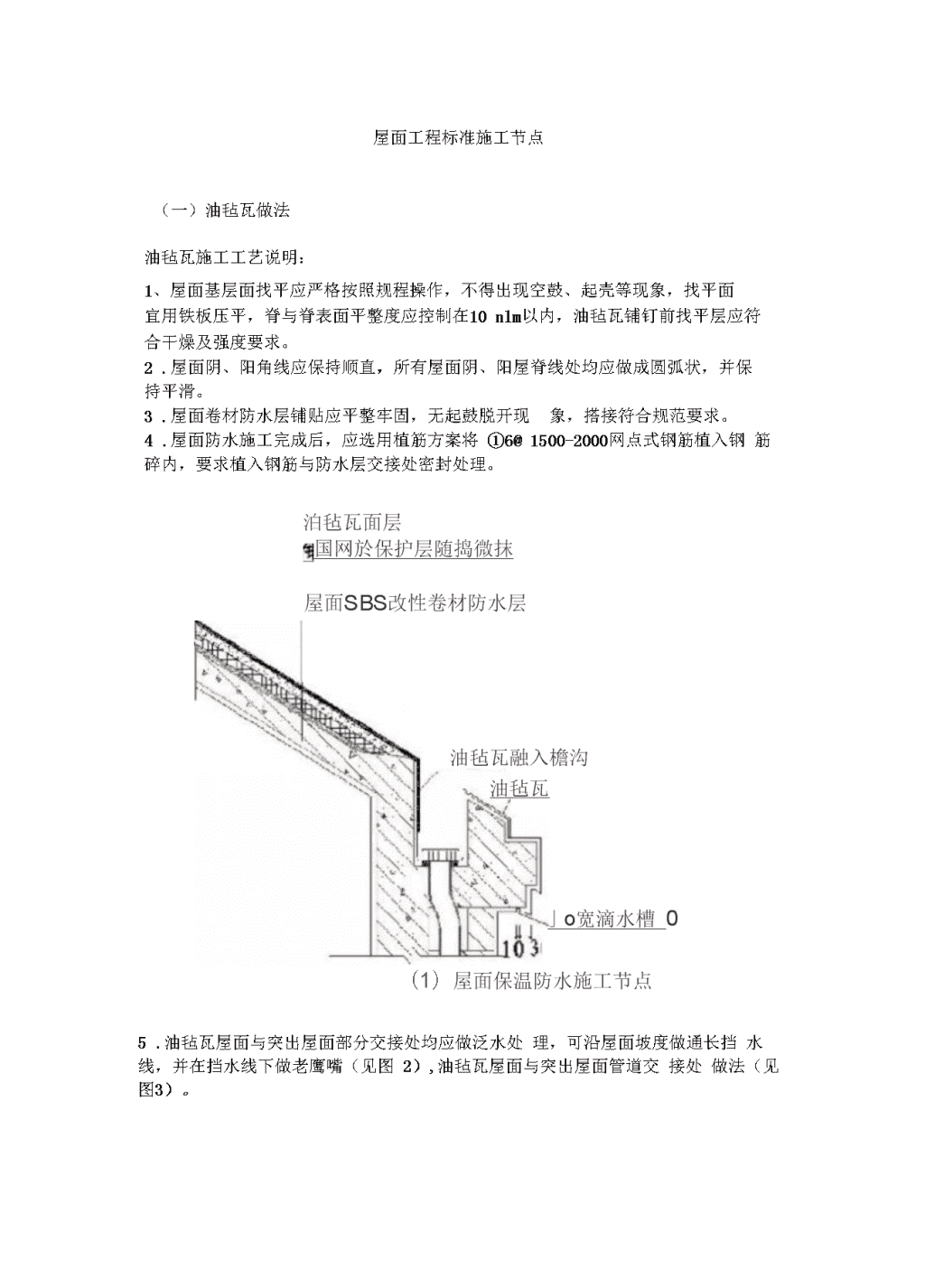

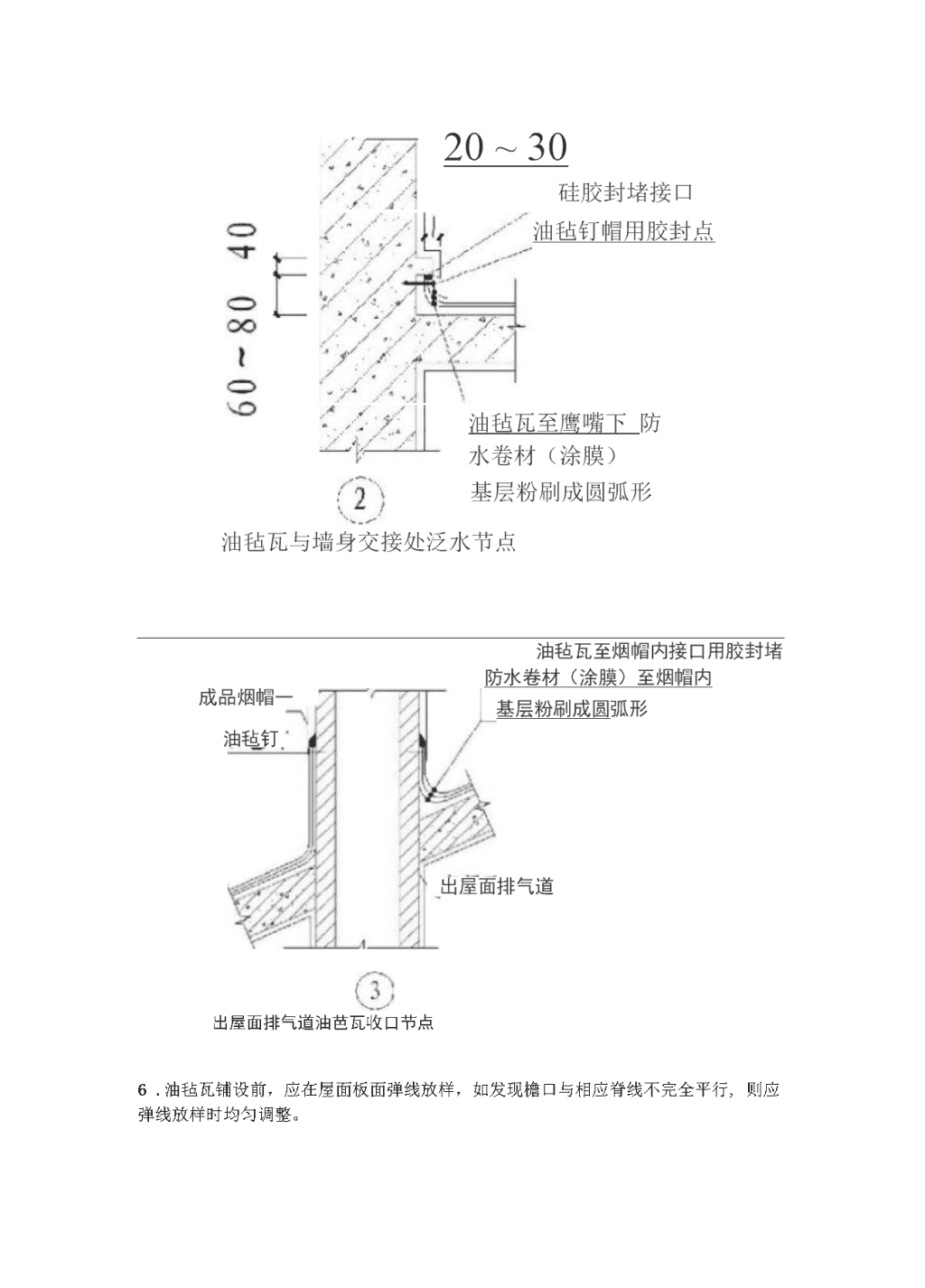

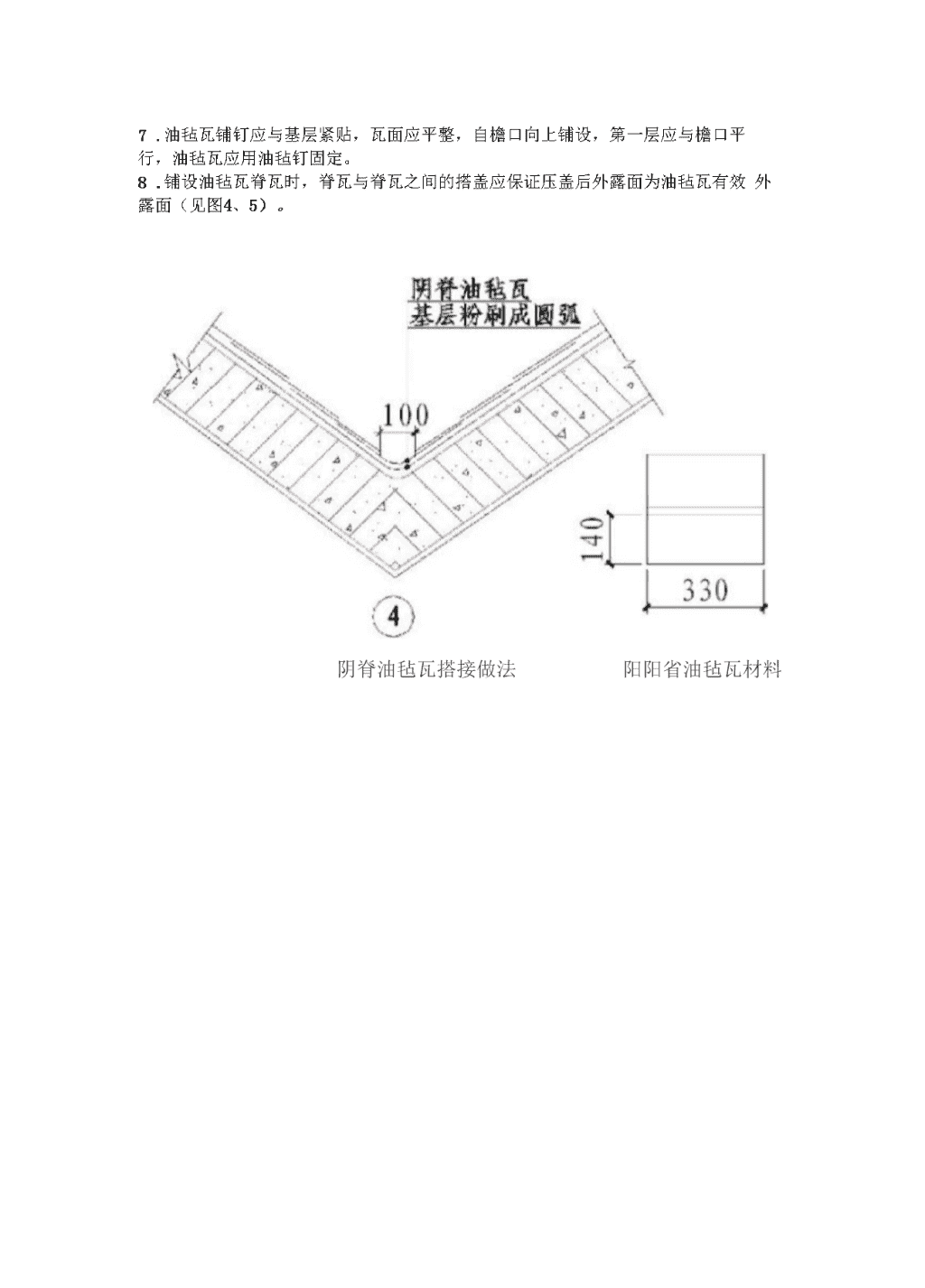

'屋面工程标准施工节点（一）油毡瓦做法油毡瓦施工工艺说明：1、屋面基层面找平应严格按照规程操作，不得出现空鼓、起壳等现象，找平面宜用铁板压平，脊与脊表面平整度应控制在10nlm以内，油毡瓦铺钉前找平层应符合干燥及强度要求。2.屋面阴、阳角线应保持顺直，所有屋面阴、阳屋脊线处均应做成圆弧状，并保持平滑。3.屋面卷材防水层铺贴应平整牢固，无起鼓脱开现象，搭接符合规范要求。4.屋面防水施工完成后，应选用植筋方案将①6@1500-2000网点式钢筋植入钢筋碎内，要求植入钢筋与防水层交接处密封处理。泊毡瓦面层国网於保护层随捣微抹屋面SBS改性卷材防水层屋面找口层基面结构层油毡瓦融入檐沟油毡瓦」o宽滴水槽0（1）屋面保温防水施工节点5.油毡瓦屋面与突出屋面部分交接处均应做泛水处理，可沿屋面坡度做通长挡水线，并在挡水线下做老鹰嘴（见图2）,油毡瓦屋面与突出屋面管道交接处做法（见图3）。 20~30硅胶封堵接口油毡钉帽用胶封点油毡瓦至鹰嘴下防水卷材（涂膜）基层粉刷成圆弧形油毡瓦与墙身交接处泛水节点油毡瓦至烟帽内接口用胶封堵成品烟帽一基层粉刷成圆弧形油毡钉出屋面排气道防水卷材（涂膜）至烟帽内出屋面排气道油芭瓦收口节点2.油毡瓦铺设前，应在屋面板面弹线放样，如发现檐口与相应脊线不完全平行,则应弹线放样时均匀调整。 2.油毡瓦铺钉应与基层紧贴，瓦面应平整，自檐口向上铺设，第一层应与檐口平行，油毡瓦应用油毡钉固定。3.铺设油毡瓦脊瓦时，脊瓦与脊瓦之间的搭盖应保证压盖后外露面为油毡瓦有效外露面（见图4、5）。阴脊油毡瓦搭接做法阳阳省油毡瓦材料 阳脊油毡瓦基层粉刷成圆和阳脊油毡瓦搭接做法2.当采用成品塑料檐沟时，油毡瓦宜挑出20nlm-30mm,人字屋面出檐（如老虎窗部位）部位油毡瓦宜挑出10mm（见图6、7）。3.油毡瓦与油毡瓦水平错缝搭盖时，错缝搭接水平长度不小于200nlm（见图7）4.铺钉油毡瓦第二层应与第一层叠合，切槽应向下并指向檐沟。第三层油毡瓦部分压在第二层油毡瓦上，并保证第二层油毡瓦露出切槽140mm（见图7）,第三层油毡瓦及以上部分油毡瓦做法依此类推。 •0J屋面油毡瓦与人字屋面出檐交接节点檐口油毡瓦施工节点 2.油毡瓦所有固定用专用油毡钉必须钉平、钉牢。大面严禁钉帽外露油毡瓦表面。每片油毡瓦不应少于4个油毡钉，当屋面坡度大于45度时应适当增加钉数3.坡屋面伸缩缝铺油毡瓦时，基层找平时向缝两边高出屋面30mm斗面翻边，用防水油膏或保温板封堵伸缩缝后，粘贴SBS防水卷材，伸缩缝处铺油毡瓦脊瓦（见图8）。屋面油毡瓦脊瓦屋面伸缩缝防水油膏或保温板|屋面油毡瓦SBS昉水卷材屋面防水保温找平层大于150屋面结构层屋面伸缩缝"坡屋面伸缩缰油毡瓦薨工节点（二）平板瓦做法节点平板瓦施工工艺（1）说明：1、施工工序依次为：混凝土结构层-找平层-防水层-保温层-钢网混凝土保护层-顺水条-挂瓦条-水泥平板瓦。2.屋面基层找平层平整度不超过20mm施工时确保阴脊与阳脊、檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固,无起鼓或脱开现象。5.钢网细石碎保护层与结构混凝土板用钻孔小6植筋工艺连接，植筋钢筋与防水层结合处表面做密封处理，小6植筋横、竖向间距为1.5〜2米。6.保温板与基层面结合可以用胶水掺水泥点粘。7.钢丝网细石碎用C20塌落度＜6cm,随捣随抹光，平整度不超过10mm 8.顺水条规格40X10杉木条，间距不大于400,挂瓦条规格30X30杉木条，用水沥青涂刷防腐处理，用镀锌钢钉固定在钢丝碎上。9.当屋面坡度＞35度时，挂瓦条宜采用局部膨胀螺栓固定。平板瓦施工工艺（2）说明：1、施工工序依次为：混凝土结构层-找平层-防水层-顺水条（嵌套保温板）-挂瓦条-水泥平板瓦。2.屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。3.基层找平面用铁板压光。平板瓦做工工艺⑴-平面瓦一挂瓦条-顺水条-钢网细石碎-保温层SBS防水层-找平层-钢筋硅结构层细石凌厂SRS卷材伸至檐沟内 4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固,无起鼓或脱开现象。5.顺水条宽30,厚度根据保温板厚度确定，间距0400,用水沥青涂刷防腐处理6.保温板与基层面结合可以用胶水掺水点粘。7.挂瓦条规格30X30杉木条，用水沥青涂刷防腐处理，用镀锌钢钉固定在钢丝碎上。8.当屋面坡度＞35度时，顺水条宜采用局部膨胀螺栓固定。1一平面瓦一挂瓦条—30宽顺水条（嵌套保温板）一SBS防水层一找平层一钢筋硅结构层€BS卷材伸至檐沟内平板瓦施工工艺⑵ 座浆屋脊盖瓦构造节点保温砂裟建浆阳脊构造节点 低屋面构造节点说明：防水层上都高度海火视花要求屋脊处瓦片可能需要切割一13、^1_1___X-LLLLIIIIIIIIIII卜Il_III__L,LLlLL_t=^说明：】•此图以规格为420X300的拉法基瓦片为例,同一坡面瓦片，必须统一排版；2.瓦片外挑宽度在有檐沟时40-50mm1无榜"第一排瓦片在阳脊处的书点H沟时70mme屋面瓦片排版工艺 阳档线板门魄1/2瓦片利用15螂牲用脊线废躲「利用E片邨版方向|:推口线—1/2瓦片作废一瓦片切割线」1/2瓦片利用i1）阳膏处第T瓦片节点（三）筒瓦做法节点筒瓦施工工艺（1）说明：1、施工工序依次为：混凝土结构层-找平层-防水层-保温层-钢网碎保护层-顺水条-挂瓦条-顺瓦条-筒瓦。2.屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固,无起鼓和脱开现象。5.钢筋网细石碎保护层与结构混凝土板在防水层完成后用植筋（小6）工艺连接,植筋钢筋与防水层结合点表面做密封处理，小6植筋横、竖向间距为1.5-2米。6.保温板与基层面结合可以用胶水掺水泥点粘。7.钢丝网细石碎用C20塌落度＜6cm,随捣随抹光，平整度不超过10mm8.顺水条规格40X10杉木条，间距不大于400,挂瓦条规格30X30杉木条，顺瓦条宽度30,厚度根据瓦弄净空而定，杉木条用水沥青涂刷防腐处理，用镀锌钢钉固定在钢碎上。9.当屋面坡度＞35度时，挂瓦条宜采取局部膨胀螺栓固定。 一筒瓦一顺瓦条一挂瓦条一顺水条一钢网细石校一屋面保温层一屋面SBS防水层一屋面找平层—钢筋於结构层筒瓦施工工艺⑴筒瓦施工工艺（2）说明：（嵌套保温板）-1、施工工序依次为：混凝土结构层-找平层-防水层-顺水条挂瓦条-顺瓦条-筒瓦。2.屋面基层找平层平整度不超过20mm施工时确保阴脊与阳脊、檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固，无起鼓或脱开现象。 2.顺水条宽30,厚根据保温板厚度确定，间距0400,用水沥青涂刷防腐处理。3.保温板与基层面结合可以用胶水掺水点粘。4.挂瓦条规格30X30杉木条，用水沥青涂刷防腐处理，用镀锌钢钉固定在钢丝砼上。5.当屋面坡度>35度时，顺水条宜采用局部膨胀螺栓固定。 「筒瓦—顺瓦条:一挂瓦条顺水条（嵌套保温板）屋面SBS防水层一屋面找平层筋建结构层筒瓦施工工艺⑵筒瓦施工工艺（3）说明：1、施工工序依次为：碎结构层-找平层-防水层-保温层-钢网混凝土保护层-座浆-顺瓦条-筒瓦。2.屋面基层找平层平整度不超过20mm施工时确保阴脊与阳脊、檐口与屋脊拉通线。3.基层找平面用铁板压光。4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固,无起鼓或脱开现象。 2.钢筋网细石碎保护层与结构碎板用结构胶钻孔植筋（小6）工艺连接，植筋钢筋与防水层结合点表面做密封处理，小6植筋横、竖向间距为1.5-2米。3.保温板与基层面结合可以用胶水掺水点粘。4.钢丝网细石碎用C20塌落度＜6cm）随捣随抹光，平整度不超过10mm5.用1:1:6混合砂浆座浆铺瓦，注意避免砂浆污染瓦片。6.面坡度＞35度时，不适合本工艺。厂筒瓦一面瓦钉股瓦条一底瓦座浆—钢网细石聆一屋面保温层屋面防水层屋面找平层钢筋硅结构层II州II圳HII川腾地训册MMIW丽munri州|川川|筒瓦施工工艺⑶ 筒瓦施工工艺（4）说明——工艺（2）改进1、施工工序依次为：混凝土结构层-找平层-40X8顺水条-防水层-顺水条（嵌套保温板）-挂瓦条-顺瓦条-筒瓦。2.屋面基层找平层平整度不超过20mm施工时确保阴脊与阳脊、檐口与屋脊拉通线。3.基层找平面用铁板压光。4.40X8mm顺水条间距不大于400mm5.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固，无起鼓或脱开现象。6.顺水条宽度30,厚度根据保温板厚度确定，间距0400,顺水条之间嵌铺保温板，顺水条必须用水沥青涂刷防腐处理。7.挂瓦条规格30X30杉木条，顺瓦条宽度30,厚度根据瓦弄净空而定，杉木条用水沥青涂刷防腐处理。8.屋面坡度＞35度时，顺水条宜采用局部膨胀螺丝固定。筒瓦施工工序说明：筒瓦施工的方向：从檐口向屋脊，从阳脊向阴脊. 1—天沟屉面晴天沟的错误施工工艺:盖瓦和底瓦取消一屋面暗大沟的正确施工工艺：盖瓦照常通过,取消一块底瓦筒瓦屋面内梏沟做法A底瓦正视图底瓦侧视图说明：筒瓦根据屋面坡度，进行预排版、弹线、切割. ・崎葭说明：,筒瓦根据屋面坡度,进行预排版、弹线、切割.2/3块用1/3块瓦面瓦正视图B（四）平屋面做法节点平屋面防水及保温标准施工节点：本节点适用于上人屋面、非上人屋面、地下车库顶板、有保温屋面、无保温屋面01.基层结构碎面要求随捣随抹光。2.防水施工前先将基层清理干净，涂膜防水厚度一致，无起泡起皮，翻边高度达到规范要求。3.卷材施工前基层阴阳角做成R50圆角，达到防水层施工要求。4.找坡层坡度达到设计要求，表面要求加水泥砂浆随捣随压光。5.卷材施工与基层粘结牢固、无起鼓。卷材搭接和翻边高度符合规范要求，翻边处上口卷材插入碎保护层或粉刷层内。6.出屋面管道及烟气道与屋面交接处作加固处理，防水按程序同步施工。7.刚性防水施工时，细石碎压实必须随捣随抹光，分仓缝间距不大于4X5米分设，缝宽20mm钢筋断开。如有地砖时，设置分仓缝可根据地砖模数设置，要求分仓缝同地砖缝对齐留设，分仓缝处地砖缝宽度同大面一致，缝内填油膏或打胶收头。8.每道防水层施工必须做好成品保护工作，保证每道防水的完好性。 屋面佛面层4。厚C20混凝土内配芸4啦00X200钢防刚性防水层浊毡箭离层卷材方水层星五找坡层L2-L5厚单细份聚集J&涂膜防水层屋面结构层无保温平屋面做法屋面饰面层40摩C20混凝土内配04Q0DX200钢筋刚引扬水层油毡隔高层卷材防水层屋面找坡层屋面保温层L2-L5厚单线份聚氨药涂膜防水层屋衽结构层 有保温平屋面做法 侦仃通长舸3河片水泥砂浆除制屋面作而叁4叫C20期石灶内配040MX2M铜筋刚性坊水层油毡隔周瞌冈J性防水屋面与堵体交接处理节点 附加卷材上端嵌入墙体,/下端与上翻卷材搭接ttt.uiif!"llr：irrm•J/•尸卷材上匐高度符合规范要求/250宽自粘卷材保扇层//分仓缝油膏嵌实•A")¥青年面E40耳C2。总《七内配3"20卜20。铺筋网住出木胫油他漏高层卷行陵水£里面保温层卷化昉水层13-1.《厚£加份聚事,的深裁防水£1.？-1・57¥料份眼氧除深嗔防水总层面天沟结构层士*节拘工250算双作自梏各村保护后/分仓经油占诙实刚性防水屋面分仓缝、天沟处理节点(?5S» 出屋面管道（五）天窗节点做法'
