模板工程标准化管理作业指导书(图文)

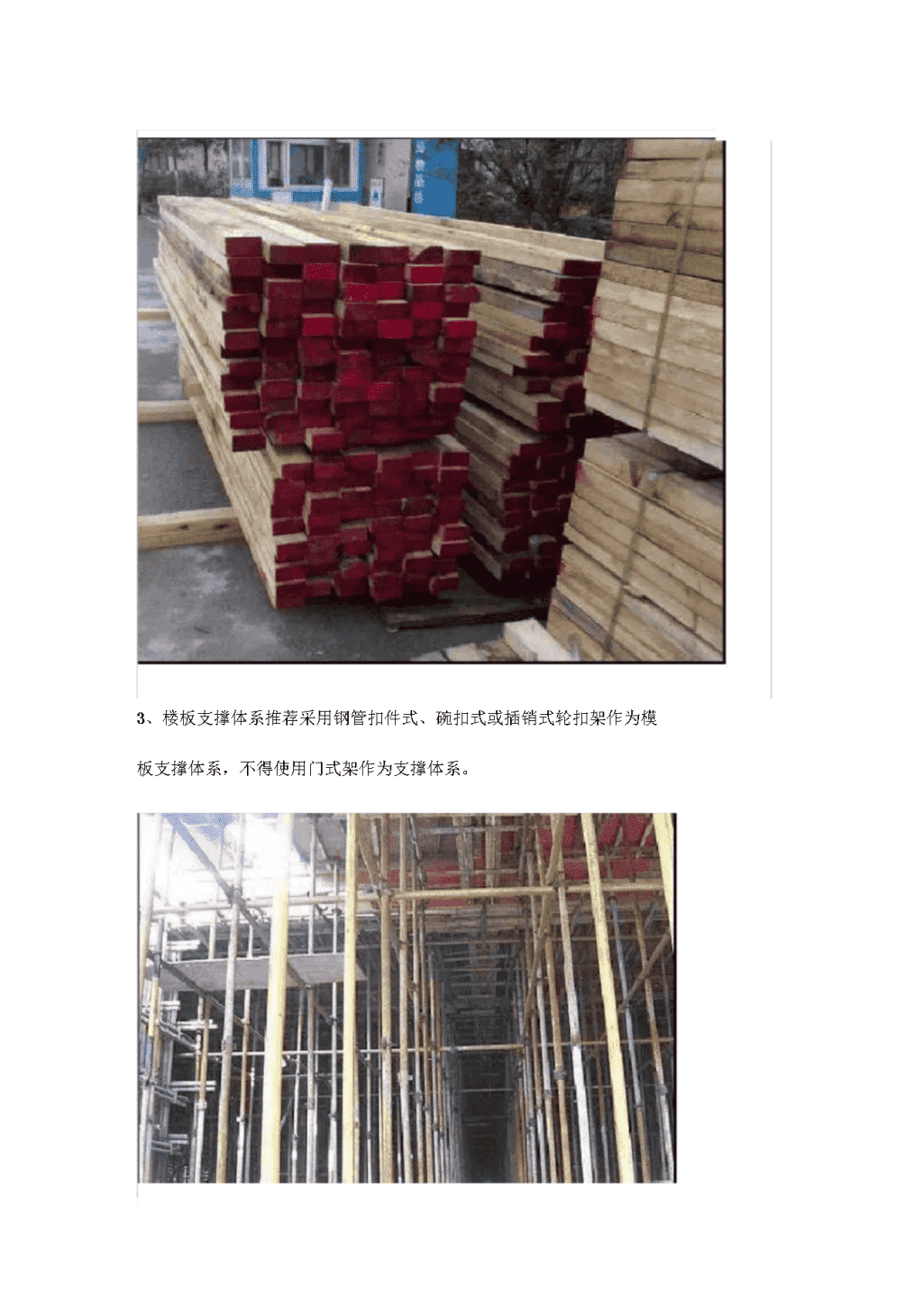

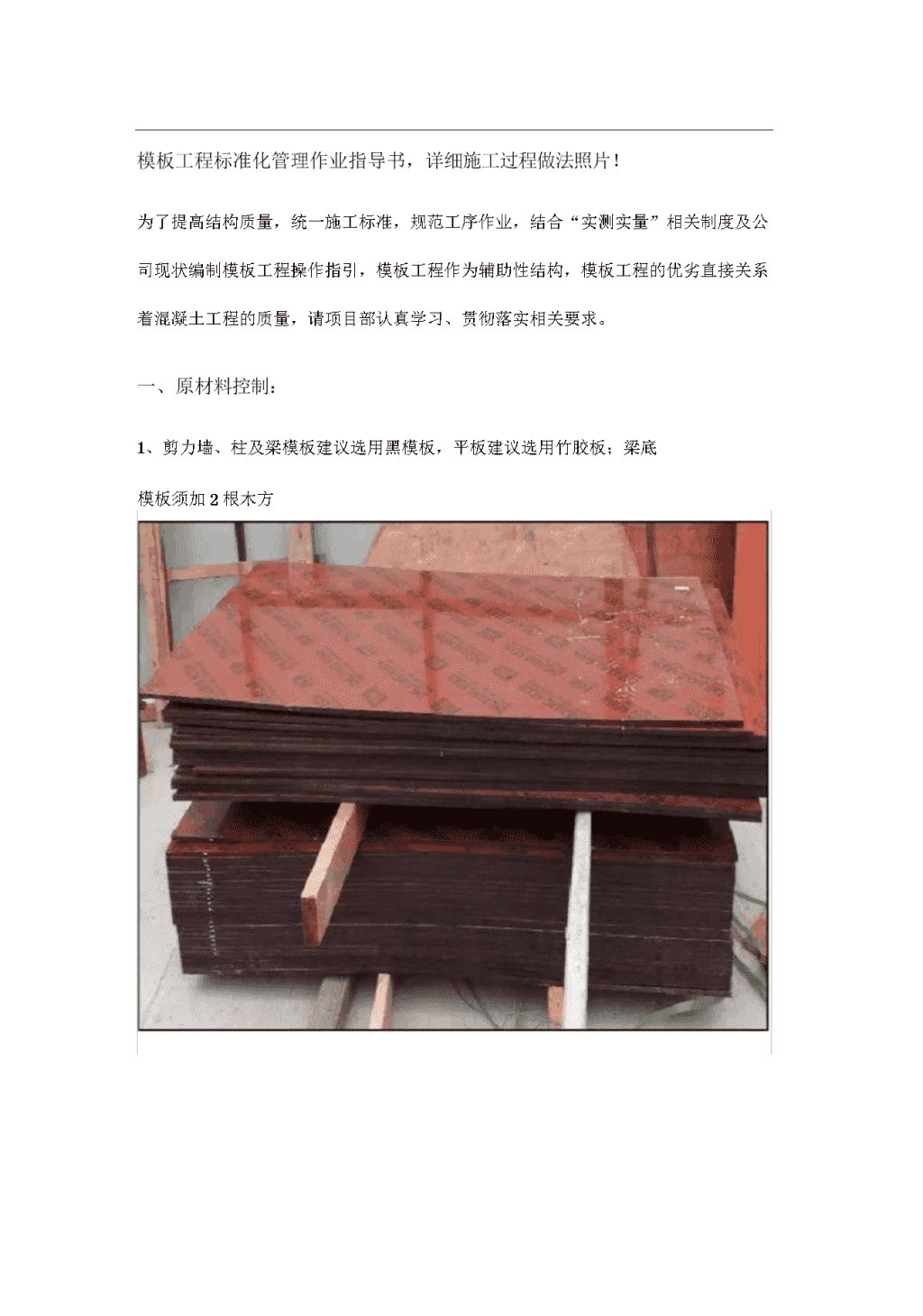

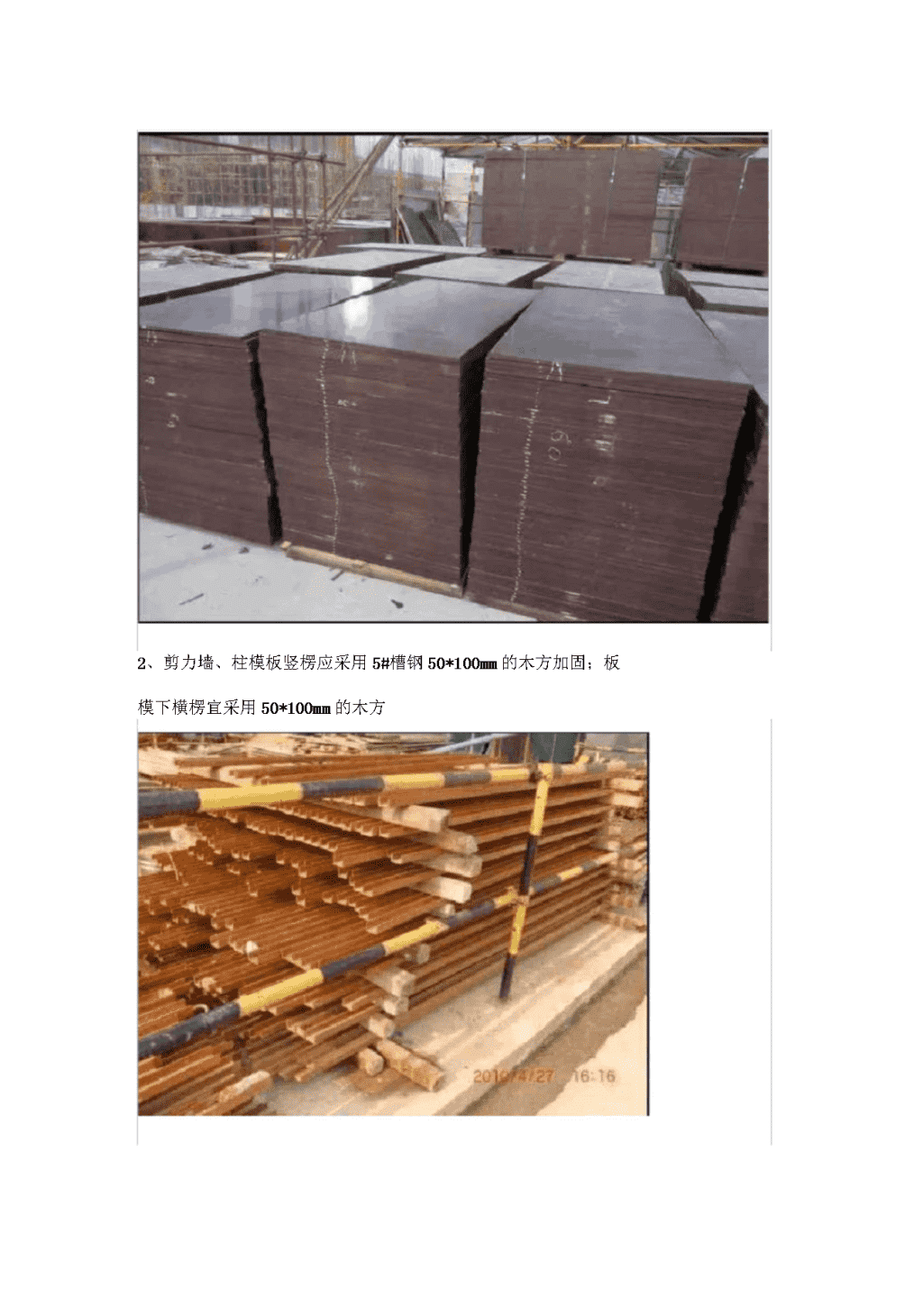

'模板工程标准化管理作业指导书，详细施工过程做法照片！为了提高结构质量，统一施工标准，规范工序作业，结合“实测实量”相关制度及公司现状编制模板工程操作指引，模板工程作为辅助性结构，模板工程的优劣直接关系着混凝土工程的质量，请项目部认真学习、贯彻落实相关要求。一、原材料控制：1、剪力墙、柱及梁模板建议选用黑模板，平板建议选用竹胶板；梁底模板须加2根木方 2、剪力墙、柱模板竖楞应采用5#槽钢50*100mm的木方加固；板模下横楞宜采用50*100mm的木方 3、楼板支撑体系推荐采用钢管扣件式、碗扣式或插销式轮扣架作为模板支撑体系，不得使用门式架作为支撑体系。 钢管扣件式脚手架碗扣式脚手架轮扣式脚手架 二、模板加工及施工准备：绘制柱、墙、1、施工前应根据设计图纸及专项方案进行图纸深化设计，梁板配模图；并将配模图张贴在模板加工场指导模板加工 模板加工图2、项目部组织作业人员进行交底培训，使班组及工人了解公司的要求及施工标准。组织交底培训3、采用精密木工机床裁切模板，确保加工尺寸，减少模板偏差 4、墙柱模板在集中加工场统一弹线钻洞，模板拼装后统一对拉螺杆间距，根据模板尺寸，每张模板宜为8个孔。如模板尺寸为1830*915*18板中孔间距为45.7cm,孔距板边为22.8cm。旧木方或者规格不统的木方使用前应过刨，保证截面尺寸一致。 OOOO 5、主体结构施工在楼层内建立轴线控制网（内控法），所有主控线、轴线交叉位置必须采用红油漆做好标识，楼层内控制线必须采用激光铅垂仪进行传递 mo1u常m力,*■6、按翻样图弹出所有的梁、柱、墙板边线，并在全部墙柱边30cm处弹下口双控制线，用以复核墙、柱模板下口位置。墙板及柱的下方利用墙筋及柱筋焊钢筋限位。三、模板安装过程控制:1、墙、柱模板：（1）梁墙交接处，梁底模在墙封头板处选用优质模板（宜采用黑模板） 周转时表面及侧边彻底清理，脱模剂涂刷均匀；立剪力墙前先计算好剪力墙模板净高，如：剪力墙模板净高=（层高-楼板厚度-模板厚度-10mm）墙板配置时底部预留净空不大于10mm,不得随意采用塑料袋、木楔等杂物垫支模板，混凝土施工前墙根部缝隙采用砂浆填嵌严密；对墙模底部存在较大高差的板面进行找平、打凿清理，使墙模标高一致；或者在墙柱根部满钉压脚板，防止漏浆及模板移位。 (2)墙、柱模板加固不得少于五道对拉螺杆，应做到下密上宽原则，底部两道对拉螺杆必须采用双螺母安装。螺杆间距不得超过500*500mm,第一排螺杆离地不大于250mm,最上面一排螺杆距顶板不大于500mm;墙柱侧模选用5#槽钢或50*100mm标准方木做竖楞，竖楞间距不大于200mm,均匀布置。槽钢、方木不得混合使 (3)剪力墙、柱侧模拼接，尽量避免小块模板上墙，如上墙则必须拼接在中部，不允许在底部或底部拼接。 (4)异形柱阴角部位宜采用阴角扣件或山型卡加固，有效的防止胀模,禁止使用扣件加固；转角模板内两侧均匀设置水泥内撑条，控制模板截面尺寸。 (5)剪力墙的封头板易胀模，通过以下方法可形成加固体系，增强模板刚度。 I封头板支模对拉螺杆构造示意图①号对拉螺杆适用于较短剪力墙封头板加固；②号对拉螺杆适用于较短剪力墙，一般长度在1米以内，封头板加固;③号对拉螺杆适用于较长剪力墙，一般长度在3米以上，封头板加固;④号对拉螺杆适用于L形转角且不利于加固固定，封头板加固。 ①号剪力墙对拉螺杆加固方式，在较短剪力墙两侧，采用对拉螺杆进行对拉加固。②号剪力墙对拉螺杆加固方式，在较短剪力墙一侧和中间，采用对拉螺杆进行对拉加固。 ③号剪力墙对拉螺杆加固方式，利用原剪力墙支模主龙骨钢管焊制短节钢管，然后采用对拉螺杆安装加固 ④号剪力墙对拉螺杆加固方式，在L形剪力墙处，利用另一墙面的主龙骨作为固定点，采用对拉螺杆加固。） 1、剪力墙在封头位置处，应焊制墙面和封头模板的定位钢筋，或采用梯子筋；2、封头板侧边应过刨确保平直，采用硬拼安装。如模板有损耗时采用双面胶防止漏浆；3、封头板采用内夹墙面模板，外部背楞方木和钢管加固方式安装;4、墙面离封头板10cm处，安装对拉螺杆 一剪力墙封头板边10cm处，安装对拉螺杆。(6)墙、柱模板安装后采用斜撑或者斜拉方式进行加强固定，确保模板稳定，保证模板垂直度。 凿毛处理双面胶带纸紧加固，防止错台现象，防止漏浆。预埋螺杆，待上部支模前，先贴好双面胶，底部与外接螺杆连接接缝卜‘100预埋螺杆，间距500(7)外围墙柱模板安装时须下挂200mm，距楼层面以下100mm (8)跨梁部位模板安装、加固时，水平方木或槽钢应通长或伸入梁侧模100-150mm,确保跨梁部位模板平整度。 (9)支设平板模板时，在墙柱上口30cm处的模板上弹线做定位控制。根据上口控制线进行墙柱上口、边模、吊模定位。 (10)模板应在现场整体拼装后安装，模板应竖向拼缝，竖向接缝处必须设置背楞方木龙骨和撑筋；水平模板接缝的两侧必须有撑筋。 懒跳缝构造小噫图1 (11)采用线锤和钢尺对安装好的墙、柱模板垂直度、平整度进行复核，对偏差超过3mm的模板进行调整、加固，并重新复核。 2、梁、板模板：(1)根据模板专项施工方案搭设满堂脚手架，确保立竿间距均匀(一般按900mm〜1000mm间距安装，最大处不允许大于1200mm);立杆必须垂直于楼面，纵横方向都要拉线定位，排列一线。水平横杆步距不大于1500mm,扫地杆设置规范；禁止使用门字架作为模板支撑系统。木模板构造示意图 a、顶板、梁标高允许偏差土3mm,合格率必须达到95%以上，平整度允许偏差3mm,合格率必须达到95%以上; b、顶板模板间拼缝间隙不大于1mm,拼缝处两块模板间的高低差不大于1mm;c、在混凝土浇筑前，木模板应浇水湿润，但模板内不应有积水；d、模板与混凝土的接触面应清理干净并涂刷隔离剂。关键点：a、墙板、梁底板及侧模的标高要绝对准确，与支模架水平龙骨标高一致；b、顶模铺设完成前，在上层钢筋上提前抄测水平点，支模过程中实时复核。(2)墙、柱边第一排立杆离墙柱梁应在500mm范围内。如采用顶托，则顶托伸出长度应控制在200mm以内，并采用双钢管做水平支撑，钢管伸出顶托悬臂端长度应在300mm以内。 墙板在最上端应设水平木龙骨一道与顶板边缘平齐加固，通长设置。 a、楼板支模木龙骨或型钢布置要求均匀，间距不超出300mm(板厚150mm内)；b、木龙骨或型钢布置距墙面的距离控制在150mm以内，悬挑长度控制在250mm以内为宜；c、模板缝同次龙骨同向处，下方敷设方木。(3)利用水平仪引测标高至梁底立杆上，对梁底板、侧板进行定位、安装。利用水平尺检查梁侧板垂直度，对不大于600mm高的梁侧板两侧设置三角型翼板进行固定，大于600mm高的梁侧模采用对拉螺杆进行加固。 墙，板与梁、桢水T沐龙怦通长匕置a、搁置梁底板的主龙骨宜加固在横向水平杆上，便于梁侧模加固，或在梁底加设梁卡具，间距不大于500mm;b、梁侧模上端水平木龙骨应与墙板连接设置或设企口连接，不应断开；c、平板铺设前应对剪力墙、梁模板标高利用主筋上的50线进行复核 "步步紧普通梁支模构造示意图 寸拉螺杆大于600mm梁支模构造示意图 a、同一作业面上所用的模板、方木必须保证厚度一致；梁底板、梁侧模边缘应过刨，保证拼缝严密。b、梁侧模就位后、平板加固前应采取措施控制梁截面宽度，梁侧模的垂直度，高度大于600mm的梁中间设一排对拉螺杆。 梁、墙节点支模构造a、梁墙交接处，梁底模在墙封头板上方，与封头板内表面平齐。b、采用墙板夹封头板的支模方式。C、封头板与梁底板处加固安装与墙板阴角处安装加固方式相同c采用线锤定位梁底模板 梁底模板固定(4)梁底模板固定后，施工员对模板位置及标高进行复核验收；梁侧模加固后用钢尺检查梁上口模板宽度。(5)平板模板铺设时，板块接缝位置应设置方木支撑，板缝边须用铁钉钉在方木上。 (6)在铺设平板模板时，利用红外线水平仪、钢尺等工具对平板质量加强过程检验频率，对不合格的区域进行及时调整。 (7)在板面上采用扫平仪及钢卷尺对模板表面标高及平整度进行复核、验收，满足要求方可进行下道工序施工。 (8)梁、板段浇筑时，派专人对板平整度及墙柱垂直度进行跟踪检查 3、细部结构模板：(1)楼面高差部位：在高低跨处焊定型马凳，控制水平标高及轴线位置，根据不同的高度选用不同的马凳，吊模采用型钢或方木制作。 (2)飘板及线条模板：线条挂板采用定型化支撑控制标高'
