电梯井钢结构施工方案

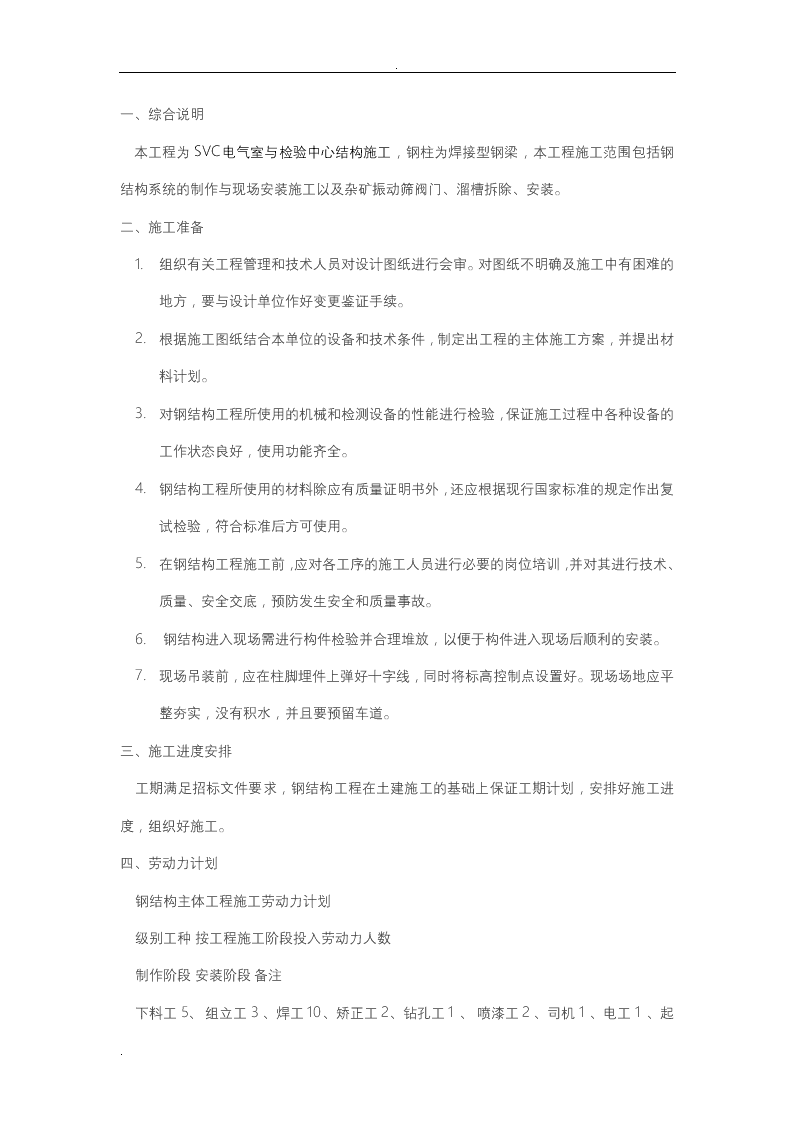

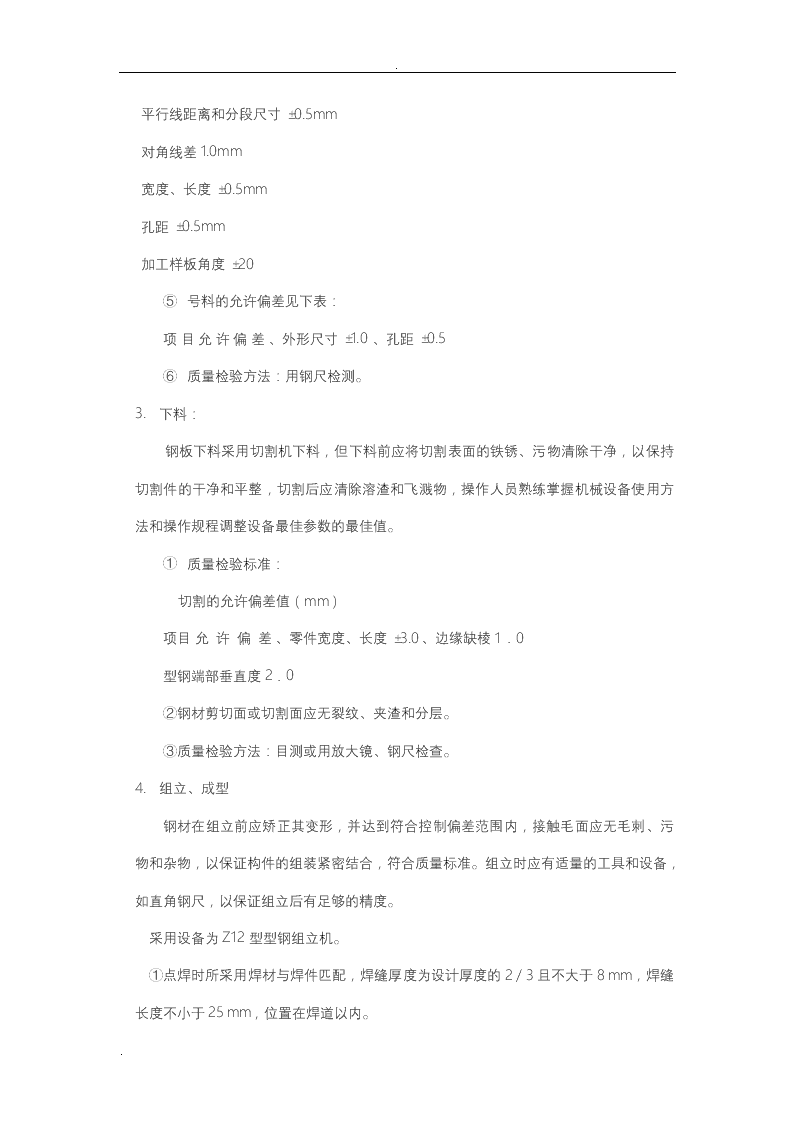

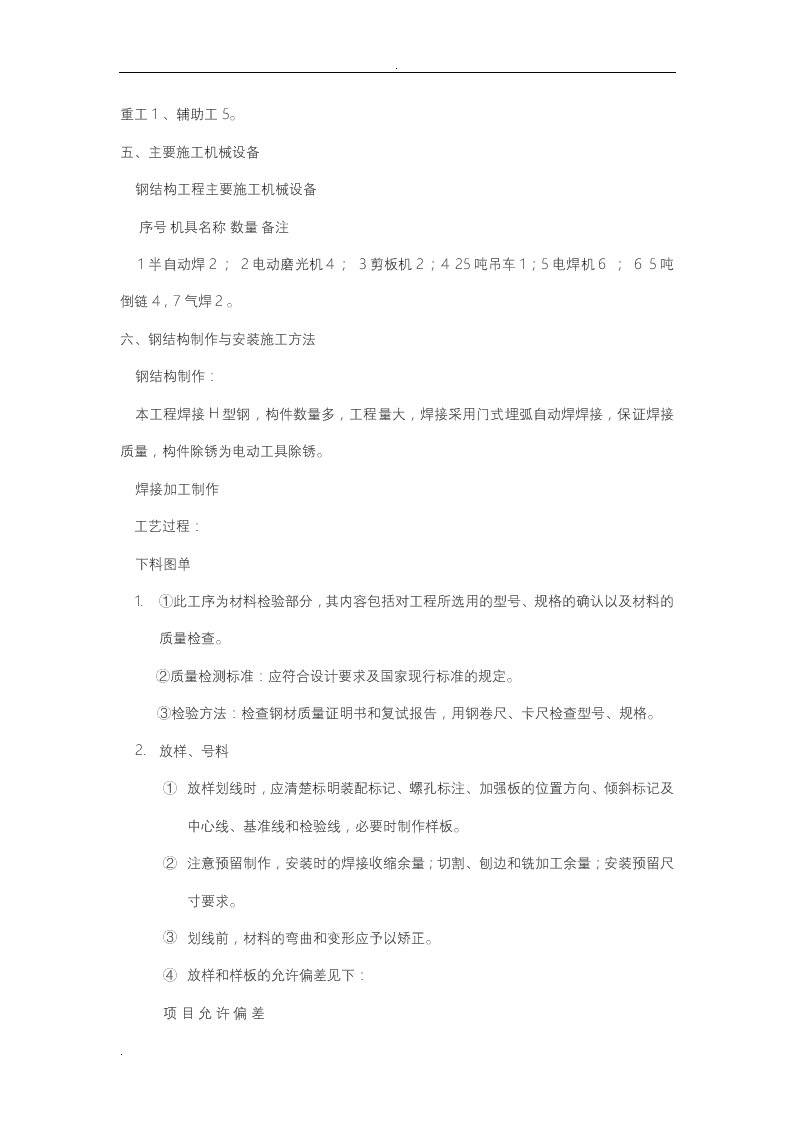

'.一、综合说明     本工程为SVC电气室与检验中心结构施工，钢柱为焊接型钢梁，本工程施工范围包括钢结构系统的制作与现场安装施工以及杂矿振动筛阀门、溜槽拆除、安装。二、施工准备1.组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。 2.根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。3.对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。4.钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。 5.在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。 6. 钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。7.现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实，没有积水，并且要预留车道。三、施工进度安排工期满足招标文件要求，钢结构工程在土建施工的基础上保证工期计划，安排好施工进度，组织好施工。 四、劳动力计划 钢结构主体工程施工劳动力计划 级别工种 按工程施工阶段投入劳动力人数制作阶段 安装阶段 备注 下料工 5、 组立工 3 、焊工 10、矫正工2、钻孔工 1 、 喷漆工2 、司机 1 、电工1 . .、起重工1 、辅助工5。一、主要施工机械设备 钢结构工程主要施工机械设备  序号 机具名称 数量 备注      1 半自动焊 2 ；2电动磨光机4 ；3 剪板机 2 ；425吨吊车 1；5 电焊机6  ；65吨倒链 4，7 气焊 2 。二、钢结构制作与安装施工方法钢结构制作：本工程焊接H型钢，构件数量多，工程量大，焊接采用门式埋弧自动焊焊接，保证焊接质量，构件除锈为电动工具除锈。焊接加工制作     工艺过程： 下料图单 1.①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。     ②质量检测标准：应符合设计要求及国家现行标准的规定。 ③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。2.放样、号料 ①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。 ③划线前，材料的弯曲和变形应予以矫正。④放样和样板的允许偏差见下：项 目 允 许 偏 差. .平行线距离和分段尺寸 ±0.5mm 对角线差 1.0mm 宽度、长度 ±0.5mm 孔距 ±0.5mm 加工样板角度 ±20 ①号料的允许偏差见下表： 项 目 允 许 偏 差 、外形尺寸 ±1.0 、孔距 ±0.5 ②质量检验方法：用钢尺检测。 2.下料：钢板下料采用切割机下料，但下料前应将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除溶渣和飞溅物，操作人员熟练掌握机械设备使用方法和操作规程调整设备最佳参数的最佳值。①质量检验标准： 切割的允许偏差值（mm）项目 允  许  偏  差 、零件宽度、长度 ±3.0 、边缘缺棱 1．0 型钢端部垂直度 2．0 ②钢材剪切面或切割面应无裂纹、夹渣和分层。 ③质量检验方法：目测或用放大镜、钢尺检查。 3.组立、成型 钢材在组立前应矫正其变形，并达到符合控制偏差范围内，接触毛面应无毛刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。组立时应有适量的工具和设备，如直角钢尺，以保证组立后有足够的精度。     采用设备为Z12型型钢组立机。     ①点焊时所采用焊材与焊件匹配，焊缝厚度为设计厚度的2／3且不大于8 mm，焊缝长度不小于25 mm，位置在焊道以内。 . . ②预组立的构件必须进行检查和确定是否符合图纸尺寸，以及构件的精度要求成型。  ③组立成型时，构件应在自由状态下进行，其结构应符合《施工及验收规范》及有关标准规定。经检查合格后进行编号。  ④质量检验标准。     允许偏差符合《钢结构工程施工及验收规范》有关规定。 组立的允许偏差表（mm） ；类 型 项  目 允许偏差 ；焊接钢梁 高  度 ±2.0 中心偏移 ±2.0 ；垂直度（△） b/100且不大于2.0  ⑤质量检验方法：用直尺、角尺检查。 5.焊接：     该工序采用设备为手工电焊焊机。 操作人员应严格遵守焊接规范表。 焊接工艺：     焊接钢梁采用门式自动埋弧焊进行焊接；柱梁连接板加肋板采用手工焊接。使用门式自动焊应满足以下两点：    （1）焊接后边缘30－50mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。    （2）引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定；使用手工电弧应满足以下规定：使用状态良好、功能齐全的电焊机，选用的焊条需用烘干箱进行烘干。 质量检验标准和方法： 6.制孔     ①采用设备：摇臂钻     ②质量检验标准： 螺栓孔及孔距允许偏差符合《钢结构施工及验收规范》的有关规定，详见下表： 螺栓孔允许偏差表（mm） 项目 允 许 偏 差 、直径 ＋1.0 、周度 2.0 、垂直度 0.3t且不大于2.0 . .螺栓孔距的允许偏差表 、项目 允 许 偏 差 ≤500 501－1200 1200－3000 ＞3000 同一组内任意孔间距离 ±1．0 ±1．5 ———— ———— 相邻两组的端孔的距离 ±1．5 ±2．0 ±2．5 ±3．0     ③质量检验方法：用直尺、钢尺、卡尺和目测检查。 7.矫正型钢     ①使用设备：翼缘调直机     ②工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，矫正完成后，应进行自检，允许偏差符合《钢结构施工及验收规范》有关规定。 质量检验方法：目测及直尺检查。 8．除锈     除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。     经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。 9．油漆     钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。 10．验收     钢构件出厂前，应提交以下资料：     ⑴产品合格证     ⑵施工图和设计文件 . .    ⑶制作过程技术问题处理的协议文件     ⑷钢材、连接材料和涂料的质量证明书或试验报告。     ⑸焊缝检测记录资料     ⑹涂层检测资料     ⑺主要构件验收记录     现场安装部分 1．施工方法：     本工程钢结构安装，采用分件吊装的方法，先安装完预埋螺栓固定铁件，待校正固定后，依次吊装首层至十四层钢梁，随吊随调整，然后进行安装固定。 2．施工顺序：     现场吊装由底层向上吊装。3.安装前准备工作  ①． 编制安装计划和构件供应计划，组织好施工。  ②．检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。  ③．标准节的安装流程  ④ ．安装质量标准 项 目 名 称 允许偏差 垂直度 单节柱建筑物总体 H／100且≤10mm 标   高 梁面 L／1000且≤10mm  4．安装施工工艺     ①．钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。 . .　　②．钢梁吊装：钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。      5．安装校正     钢柱校正：钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。 七、质量保证措施 我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工种及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到有效的保证。   （一）建立质量保证体系，自总公司、分公司到项目管理层，自上而下建立质量管理网络，使工程质量处于动态管理之中。  （二）制定项目质量保证计划，自开工至竣工后服务的全过程从工期计划、物资采购、器材发放、技术保障、机械设备管理，分包单位质量控制等，推行GB/T19002-9002系列国家标准运作。  （三）项目经理按国家质量管理规范进行严格的质量控制，由项目经理部对施工人员进行质量、技术交底，在操作中，进行实测监控，作好记录。  （四）物资采购：严格按照我公司物资采购程序文件执行，对重要施工材料必须经复验合格后方可使用。不合格品不得进行入现场。 （五）工艺质量保证措施 1．钢结构制作:1.1此结构所选用的钢材必须有出厂合格证及原始资料，同时要求进厂的钢材必须经复试合格后方可使用。 . .1.2焊条应具有出厂合格证或材质报告，要求电焊条使用前应用烘干箱进行烘干，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。 1.3钢构件制作完成后需进行电动工具除锈，要求除锈后24小时之内涂上底漆，底漆采用喷刷，要求保证油漆的漆膜厚度满足设计要求。 1.4有操作人员必须严格按技术、质量、安全交底内容执行，要求焊接人员必须持证上岗。 1.5为保证制作精度，钢构件下料时要预放收缩量，预放量视工件大小而定，一般工件在40-60mm，重要的又大又长的工件要预放80-100mm。2．钢结构安装： 2．1钢结构吊装过程严格执行《GB50205－95钢结构施工及验收规范》及《GB50221－95钢结构工程质量检验评定表标准》 2．2开工前必须对基础纵横轴线及水平标高、钢构件外形尺寸、焊接质量进行复验合格后施工。 2．3施工前必须进行技术交底。 2．4施工时特工种上岗人员必须有劳动局颁发的上岗证书。 2．5测量仪器必须经过计量检定为合格的仪器方可使用。 2．6施工中坚持三检（自检，互检，专业检）制度，严格工序质量检验。 八、安全施工措施     1．施工现场设安全工长进行现场安全措施的落实与管理，对现场施工人员、现场机械设备及现场用电进行统一管理。要求参加施工的特工作业人员必须是经过培训，持证上岗。施工前对所有施工人员进行安全技术交底。进入施工现场的人员必须戴安全帽、穿防滑鞋，电工、电气焊工应穿绝缘鞋，高空作业必须系好安全带。     2．作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。     3．操作面应有可靠的架台，护身，经检查无误，进行操作。构件绑扎方法正确，吊点处应有防滑措施，高处作业使用的工具，材料应放在安全地方，禁止随便放置。     . .4．起吊钢构件时，提升或下降要平稳，避免紧急制动或冲击。专人指挥，信号清楚、响亮、明确，严禁违章操作。构件安装后必须检查其质量，确实安全可靠后方可卸扣。每天工作必须达到安全部位，方可收工。     5．施工现场的机电设备、闸箱、电焊机，应有可靠的防雨措施。电器操作必须由专业人员进行，严禁非专业人员操作。电焊机使用严格安全操作规程，一次线不得超过2米，二次线不能破皮裸露。     6．安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复，安全员要认真检查。     7．搞好安全用电，所有用电设备的拆除及现场照明均由专业电工担任，使用的电动工具，必须安装漏电保护器。     8．重点把好高空作业关，工作期间严禁喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。     9．切实搞好防火 ，各项操作均应按规定正确使用。     10．屋面安装时，要布置好安全网，并设置拉栏。     11．坚持班前安全会议制度，将当日工作安排及安全注意事项进行交底。     12．定期进行安全检查，预防和控制事故的不安全因素。     13 .起重指挥要果断，指令要简洁明确。     14 .加强现场保卫，注意防火防盗。     15 .吊装作业范围内设安全警戒线，非操作人员禁止入内。     16 .所有的安全活动记录及文件要齐全。  九、场文明施工措施：     1.内业要求各资料及台帐（施工方案、安全教育，安全交底，安全检查、电工日巡视记录、班前讲话记录、台帐）等齐全整齐、记录实事求是，特殊作业持证上岗，安全职责分工明确。     2.进入现场戴好安全帽，高空作业系安全带，安全网按规定支护严密，出入口有防护棚，狭小场地有安全通道。     . .3.电气应设三级控制两级保护（总闸箱、分配箱、开关箱、在分配箱、开关箱配匹配的触电保护器），闸箱标准化，线路规范化，有电工巡视及摇侧记录。     4现场有平坦干净的通道，不堵塞，不积水，施工废水有排水沟合理排放。     5.场内外做到不违章占道，不违章搭设、堆物，不造成火灾，交通事故隐患，不违章损坏公共设施，不污染环境。单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。.'
