钢结构施工方案45991.doc

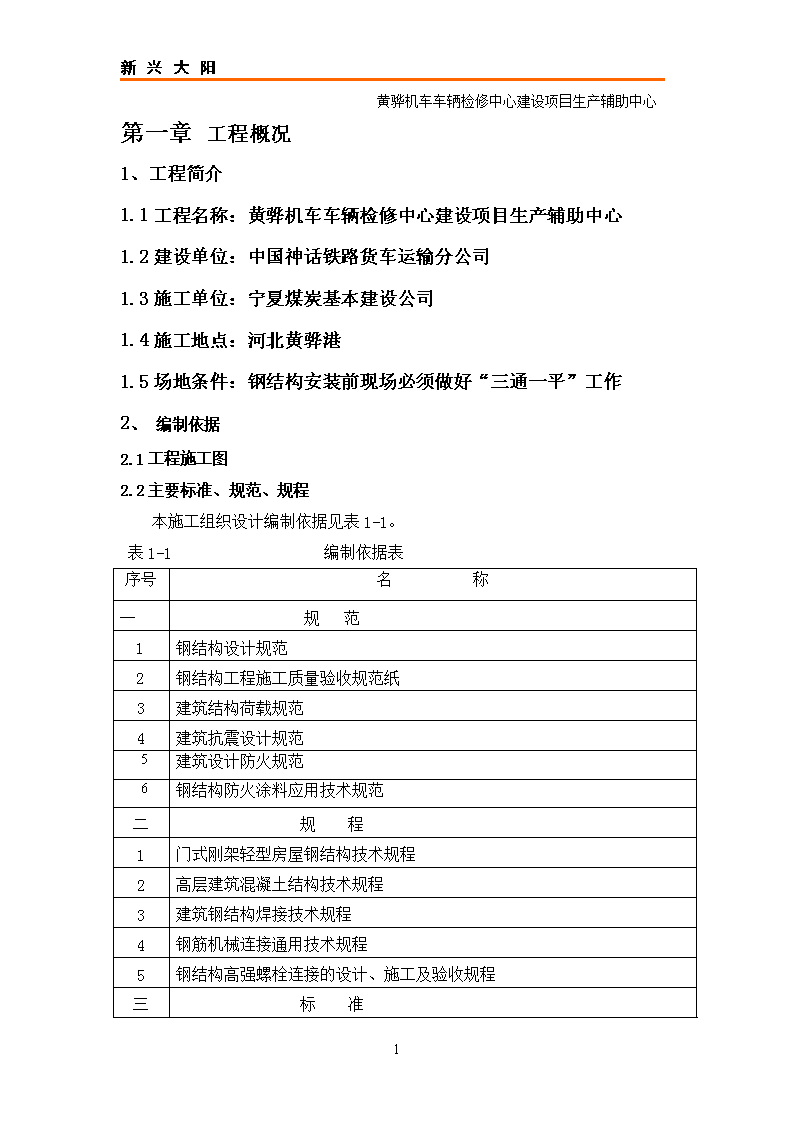

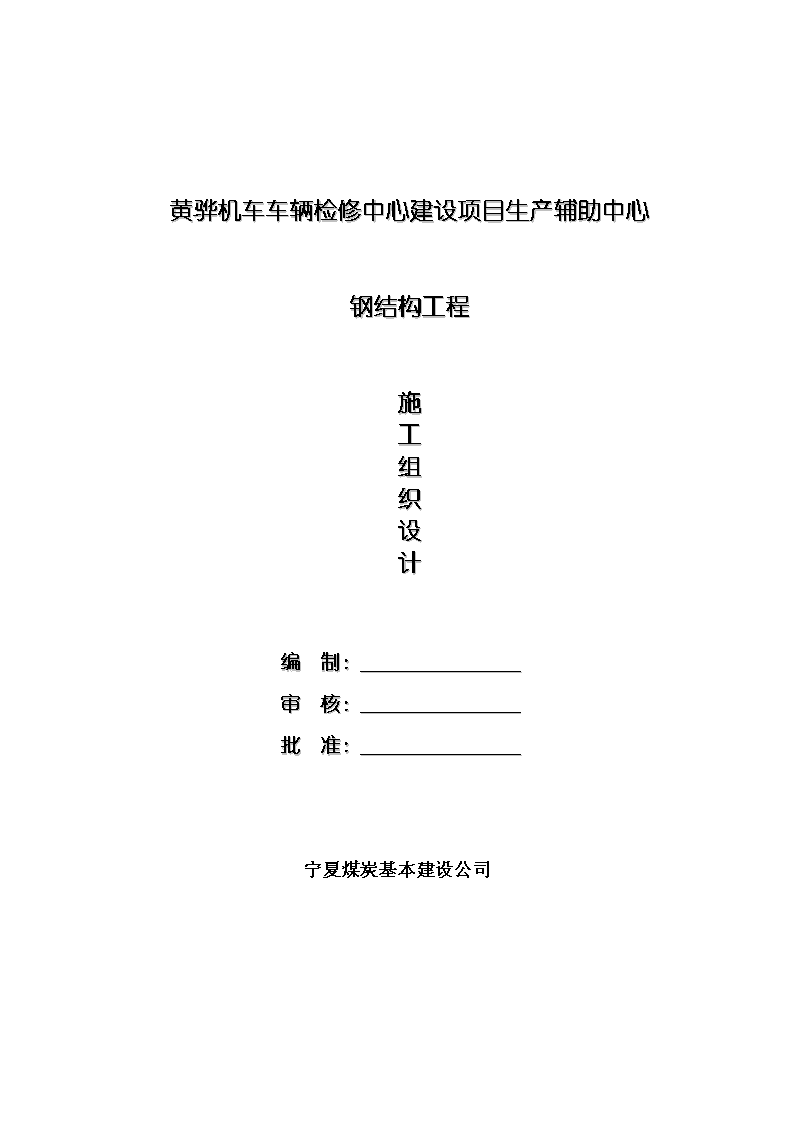

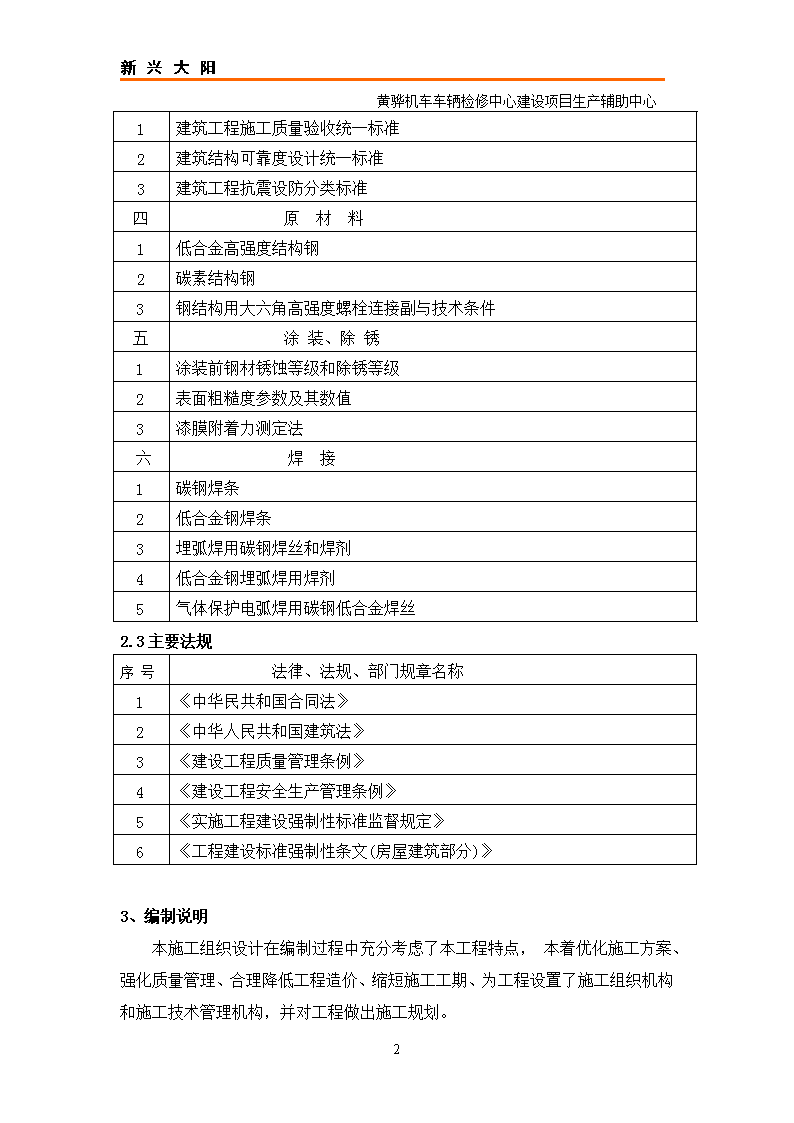

'新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心黄骅机车车辆检修中心建设项目生产辅助中心钢结构工程施工组织设计编制：审核：批准：宁夏煤炭基本建设公司28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心第一章工程概况1、工程简介1.1工程名称：黄骅机车车辆检修中心建设项目生产辅助中心1.2建设单位：中国神话铁路货车运输分公司1.3施工单位：宁夏煤炭基本建设公司1.4施工地点：河北黄骅港1.5场地条件：钢结构安装前现场必须做好“三通一平”工作2、编制依据2.1工程施工图2.2主要标准、规范、规程本施工组织设计编制依据见表1-1。表1-1编制依据表序号名称一规范1钢结构设计规范2钢结构工程施工质量验收规范纸3建筑结构荷载规范4建筑抗震设计规范5建筑设计防火规范6钢结构防火涂料应用技术规范二规程1门式刚架轻型房屋钢结构技术规程2高层建筑混凝土结构技术规程3建筑钢结构焊接技术规程4钢筋机械连接通用技术规程5钢结构高强螺栓连接的设计、施工及验收规程三标准28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心1建筑工程施工质量验收统一标准2建筑结构可靠度设计统一标准3建筑工程抗震设防分类标准四原材料1低合金高强度结构钢2碳素结构钢3钢结构用大六角高强度螺栓连接副与技术条件五涂装、除锈1涂装前钢材锈蚀等级和除锈等级2表面粗糙度参数及其数值3漆膜附着力测定法六焊接1碳钢焊条2低合金钢焊条3埋弧焊用碳钢焊丝和焊剂4低合金钢埋弧焊用焊剂5气体保护电弧焊用碳钢低合金焊丝2.3主要法规序号法律、法规、部门规章名称1《中华民共和国合同法》2《中华人民共和国建筑法》3《建设工程质量管理条例》4《建设工程安全生产管理条例》5《实施工程建设强制性标准监督规定》6《工程建设标准强制性条文(房屋建筑部分)》3、编制说明本施工组织设计在编制过程中充分考虑了本工程特点，本着优化施工方案、强化质量管理、合理降低工程造价、缩短施工工期、为工程设置了施工组织机构和施工技术管理机构，并对工程做出施工规划。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心在文明施工、环境保护、消防安全等具体措施中，贯彻了有关管理部门对加强建筑施工现场管理的精神和要求。充分考虑了本工程的设计特点和特殊要求，估计到现场条件的不利因素，充分发挥本公司具有的人才、技术、装备、物资保证等方面的优势，采取了大量的成功经验、工艺和技术，补救和缓解因现场条件带来的施工困难。本施工组织设计中的不足之处待设计详图出来后，再进一步优化有关施工内容第一章施工组织和施工部署2、1组织管理机构2.1.1工程质量和工期，我公司成立由副总经理任组长、总工程师任副组长，生产、技术、质量、安全、物资、行政等部门领导参加的施工领导小组，负责协调和组织工作。2、工程设立项目经理部，负责项目施工全面工作，项目经理部组织机构见附图。项目经理部组织框图项目副经理总工程师项目经理工程设计部项目计划部生产管理部质量管理部物资管理部维修员材料员统计员安全员测量员检验员资料员质检员构件员生产调度工段工长技术员28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心3、项目经理部管理人员职责项目管理部项目经理：主持工程施工管理全面工作。总工程师：主持工程施工技术质量管理全面工作。质量管理部经理：负责项目的工艺、质量管理工作。质检工程师：负责项目质量检验工作。专业工程师：负责项目各专业日常技术、计划、质量管理作。生产管理部:经理：对生产过程进行全面组织，并协调生产过程中出现的各种矛盾，并予以解决。生产技术副经理：全面负责生产过程中的生产和技术问题。技术工程师：负责部门图纸资料的管理，负责生产中涉及的技术问题。项目管理员：在经理领导下，全面负责该项目生产的各项工作。工段工长：负责本专业现场施工管理及施工组织落实。物资管理部:经理：负责项目材料计划、采购及管理工作。材料员：负责落实项目材料计划采购及管理工作。库管：负责成品的入库和出库。第2节施工部署1、工程目标质量目标:合格。工期目标:制作、安装25天（日历日）。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心2、施工部署2.1按照有关规定，成立安全、消防和文明施工小组。2.2制作必要的加工和安装卡具。2.3配置相应的起重设备。3施工管理及技术准备3.1组建项目经理部，调配管理人员。3.2针对技术难点，组织专业技术人员学习和研究，加强与设计院所的联系，加深对设计意图的理解，细化方案和施工工艺。3.3调配、购置足够数量的施工机械、施工材料。3.4认真学习设计文件，完成图纸自审和会审。根据施工现场实际情况和设计文件要求，提前做好施工方案和施工工艺的编制。做好资料和各种计划的准备。3.5组织适应本工程技术要求的专业施工队，开展技术培训，提高操作技能。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心第2章施工现场平面布置第1节施工布置1、考虑到安装效率需设置地面装配场地。2、根据现场条件和构件情况，加工车间钢结构安装，利用16吨汽车式起重机将全部钢构件吊装就位。3、钢结构安装设置电焊机8台，分装在2个移动式焊机房内，分别靠近A轴线、D轴线与39轴、43轴放置，新建厂房靠近Q轴线、U轴线。4、气焊工具共4套，氧气、乙炔，瓶装供应。5、设置1个存放高强螺栓及小件的仓库。6、设置1个工具仓库，施工工具存放在工具仓库内。7、施工区排水施工区排水由总包单位负责将水引入排水系统内排出。8、卫生设施由总包单位在现场附近提供一间临时厕所，配有水箱及冲洗设施，用暗管接入电厂生活污水系统。第2节现场临时用水用电1、供水28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心现场用水，用暗管接入项目投资方提供的施工供水点。现场用水主要是生活水利用总包单位已有的供水设施。2、供电2.1现场施工用电取自建设方提供的电源点。建设方提供电源的配电不小于100KVA。2.2现场施工用电为三级配备方式：从电源引进二个一级总盘，接到各功能区设二级盘，然后到各机械用电的三级盘。2.3施工用电线路主要采用电缆直埋式，过路部分采用穿钢管的方式加以保护，电缆埋设深度不小于60cm，地面设有明显标志。2.4施工现场照明采用广式照明，8盏广式照明灯沿刚架周边布置。2.5氧气、乙炔供应。氧气、乙炔采用瓶装分散供应。2.6生活区、材料库采用干式灭火器和砂桶灭火设施。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心第5章劳动力计划和设备机具计划第1节劳动力计划由于工程施工面大，施工任务量多，需要安排多班次作业，投入人员工种多、技术水平要求高，高峰时每处操作工人20名，劳动力动态曲线和工种构成见表5-1表5-1劳动力动态曲线表人数劳动力动态曲线2020181813106655日期（天）246810121416182022242628钢结构安装施工交叉进行，在整个施工过程中，除加强安全消防保卫工作外，还要加强对施工人员的教育和管理，以防发生安全质量事故。对现场各专业设备、构件成品和半成品加强保护，以防损伤丢失。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心由于工程面积大，场地范围宽，要落实各级人员的岗位责任制，对全体施工人员进行施工方案、施工工艺和技术交底工作。各部位要进行详细的交底、检查和验收，使施工过程处于严格的控制之下，把工程质量目标真正落实到实处。第2节施工设备、机具计划制作、施工所需设备、机具计划见表5-2。表5-2制作、施工设备、机具计划表序号机具、设备名称规格型号单位数量备注一安装施工设备、机具套11汽车吊16t台22交流电焊机YK-505FL4HGE台43经纬仪台24水准仪台25扭矩扳手套26钢绳索套107超声波探伤仪Pf-300台128 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心第6章钢结构、彩钢板安装方案第1节测量方案1测量依据1.1测量执行北京市标准《建筑工程施工测量规程(DBJ01-21-95)》和设计提出的特殊要求进行。1.2平面控制，依据工程总包单位移交的测量资料进行施测。1.3高程控制依据:测绘院提供的高程原始点，工程总包单位移交的二级控制点。1.4工程沉降位移观测，依据工程总包单位移交的资料进行。1.5施工图纸及设计变更2准备工作2.1人员配备测量工程师1名。负责组织工作、方案编制、测量数据分析和技术问题测量员4名。负责具体施测工作。所有人员必须持有北京市测量放线或验线上岗证。2.2仪器设备配备所用测量仪器和量具，必须经北京市计量监督局受权的检定单位检定的合格产品，配有合格检定证书，并保证有效期。2.3资料及点线交接2.3.1基础施工单位至少在吊装前七天提供基础验收的合格资料。2.3.2基础施工单位应提供控制轴线和标高水准点。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心2.3.3基础施工单位应在每个基础上弹出有关轴线和标高标记。2.3.4基础施工单位应对地脚螺栓的螺纹采取保护措施。上道工序要移交的测量资料，并进行实地交点。对移交的测量资料进行全面验收检查。当内业资料无问题时，方可实地进行基准线、轴线、水准点、标高点等的复查工作。其精度应符合规程规范的要求，若不符合应由原施测单位进行调整。3施测方法3.1基准轴线检查土建单位移交的平面控制网，经检查符合规定后，将基础轴线从室外引入室内，设置在±0.000m的基础面上，每一根立柱的一侧设一个基准点。基准点是构成基准轴线控制网的基础，必须精密施测和作边角复核，精度要求为，量距应不低于±1/15000，测角应不低于±10”。3.2标高测量依据提供的原始水准点(PL2)，对任意一个二级水准点桩进行测定。往、返各测2次，所测得的高程之差不大于3mm为合格，取平均值作为最后观测果。利用已测定的水准点桩，使用N3水准仪对其它点桩进行测定，往、返各测一次，2次观测结果不大于±0.5mm为合格。各水准点桩作为标高控制点长期使用，要加以必要的保护。3.3垂直度的控制根据工程的进展情况，使用2台经纬仪，按正交的方法，对钢柱进行垂直校正。4技术要求4.1设计有特殊要求的施测项目，按设计要求进行;无特殊要求的，则执行测量规程规范的要求。4.2测量控制标板与测量水准基准点的制作，按有关要求进行。埋设在便于使用、而不易被施工破坏的位置。施工过程中要加强保护。4.3对于技术要求标高测量精度在±2mm以内的，均用N3水准仪施测;大于±2mm的，可采用NA2水准仪。4.428 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心使用全站仪测距前，必须采用简易复检方法，复检出仪器当时状况下的固定误差，以便测距时减弱误差。4.5使用钢尺丈量距离时，必须根据情况进行尺长改正、高差改正、温度改正和垂直改正，减弱误差。4.6所有测量数据和结果，要随时整理。做到数据齐全、完整、准确、及时。第2节地脚螺栓安装1、地脚螺栓生产应符合设计要求，经自检、专检合格后才允许运入进场。地脚螺栓检验合格后要用塑料胶带保护好螺纹，防止损伤、生锈。运输时要轻装轻放，妥善装运，防止变形。2、预埋前施工人员应提前1天进入现场，要充分认识地脚螺栓质量关系到以后安装质量的重要性，扎扎实实，一丝不苟做好预埋工作。3、预埋时应与土建相配合，按时预埋（按施工进度计划和现场进度实施，施工计划附后）采用经纬仪校准轴线，水准仪调平各地脚螺栓标高，钢丝（Φ1.0、200m）拉轴线，米尺（50m）,直角尺等工器具进行检验，地脚螺栓用钢条焊接固定必须焊接牢固，保证地脚螺栓在浇砼时不移位，不偏斜。4、严格按图纸轴线、标高进行预埋。预埋后要在浇注砼前对预埋件进行一次校正复验，若超差，应及时修正，确保预埋质量。5、地脚螺栓结束后经自检，互检合格后，填好自检记录，上交质检部专检验收。6、地脚螺栓质量标准（允许偏差mm）项目允许偏差项目允许偏差项目允许偏差螺栓中心偏移3.0螺纹长度+20/0螺栓对角线1.5螺栓露螺度+20.0支承面标高±3.0支承面水平度2.07、砼浇注后安装前要对地脚螺栓进行检查是否有损坏、偏移等并做好记录以便安装时校正参考。第3节钢结构安装1．钢结构安装顺序：1.128 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心钢结构施工顺序：先安装A轴两榀刚架形成稳定结构后，再安装B轴刚架，然后由C轴开始至G轴安装刚架；1.2构件安装顺序：柱脚螺栓安装→钢梁拼接→钢梁吊装→檩条安装；2.钢梁安装与校正2.1钢梁构件运到现场，在各单跨内进行拼装，拼装后吊装单跨梁。钢梁扶正需要翻身起板时采用两点翻身起板法，人工用短钢管及方木临时辅助起板。钢梁翻身就位后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢梁不变形为最佳状态，达到要求后即进行吊升旋转到设计位置，再由人工在地面拉动预先扣在大梁上的控制绳，转动到位后，即可用板钳来定柱梁孔位，同时用高强螺栓固定。并且第一榀钢梁应增加四根临时固定揽风绳，第二榀后的大梁则用屋面檀条及连系杆加以临时固定，在固定的同时，用吊锤检查其垂直度，使其符合要求。2.2钢梁的检验主要是垂直度，垂直度可用挂线球检验，检验符合要求后的屋架再用高强度螺栓作最后固定。2.3在吊装钢梁时还须对钢柱进行复核，采用葫芦拉钢丝绳缆索进行检查，待大梁安装完后方可松开缆索。对钢梁屋脊线也必须控制。使屋架与柱两端中心线等值偏差，这样各跨钢架屋脊均在同一中心线上。2.4钢梁就位使用普通螺栓和冲钉临时定位，螺栓和冲钉数量不少于螺栓孔的1/3。检查梁上面标高、水平度、垂直度和轴线偏差，合格后进入接口高强螺栓施工。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心临时固定的檩条　缆风绳钢屋架临时固定示意图钢梁的起吊示意简图1－吊升前的位置；2－吊升过程中的位置；3－对位（就位）后位置123第4节高强螺栓施工1节点板1.1节点板要严格对号入座。每吊装完1段钢梁，要及时跟进接口的联接。1.2接口板装配前应对高强螺栓、磨檫面进行复检，检查高强螺栓预拉力或扭矩系数、磨檫面摩擦系数是否符合设计规定和规范要求，按《钢结构工程质量检验评定标准(GB50221-95)》执行。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心1.3使用冲钉固定接口板，每组接口板冲钉不得少于6条，冲钉直径应较孔径小0.1～0.2mm，其长度大于板束厚度。检查螺栓孔，对正后安装普通螺栓并坚固，数量不少于1/3。2高强螺栓2.1每道接口的全部接口板，用普通螺栓固定，检查无误后，更换高强螺栓。高强螺栓应自由穿入，不得强行敲入，不得用气割扩孔，穿入方向应一致，应注意垫圈使用方向。2.2高强螺栓应按一定顺序施拧，由螺栓群中央顺序向外拧紧，并应在当天终拧完毕。2.3安装高强螺栓时摩擦面应保持干燥清洁不得在雨中作业。2.4拧紧采用扭距法施拧，分为初拧和终拧两次完成。初按扭距为终拧扭距的50％。终拧扭距按下式计算:Tc=K.Pc.dPc=P+ΔPTc--终拧扭矩(N.m);K--扭矩系数;Pc--施工预拉力(kN);d--高强螺栓直径(mm);P--高强螺栓设计预拉力(kN);ΔP--预拉力损失值(kN)，取设计预拉力的10％。2.5高强螺栓施拧采用的扭矩扳手和检查采用的扭矩扳手，在每班作业前，均应进行校正，其扭矩误差应分别为使用扭矩的±5％和±3％。2.6高强螺栓扭矩检查应在终拧1h以后、24h以内完成。扭矩检查时，应将螺母退回30°～50°，再拧至原位测定扭矩，该扭矩与检查扭矩的偏差应在检查扭矩的±10％以内。Tch=K.P.dTch--检查扭矩(N.m)。第5节安装质量要求28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心1安装1.1刚架钢柱、钢梁上面标高允许偏差符合要求。1.2构件中心线与设计中心线偏差移符合允许要求。1.3运输过程中产生的缺陷和变形应矫正，处理符合要求后方可使用。1.4吊装前应清除钢梁表面的污物和泥土等。1.5接口板现场制孔应成正圆柱形，孔壁光滑孔缘无损伤，无毛刺清险干净，孔中心到板边尺寸不得低于1.5d。2焊接2.1焊接需由持有《焊工焊接操作证》人员进行。2.2焊接不得在气温低于5℃、湿度大于80%，风力4级以上的环境下施工低于5℃时采取预热措施。2.3焊材使用及焊接工艺参数按焊接工艺评定报告中规定内容执行。2.4焊缝质量检测，焊缝外观检测设专职检验员检测检测结果填表。焊缝无损检测应由具有国家技术监督局颁布Ⅱ级资质以上机构执行并出具检测报告。3涂装3.1涂装应在干燥环境下进行，当大风、雨、浓雾及气温5℃或5℃以上相对湿度在80%以上时应采取保证涂漆质量的措施。3.2漆膜厚度用干漆膜测厚仪检查允许偏差为-25um。3.3每孔梁测5处的数值为3个相距为50MM的测点干漆膜厚度的平均值。4吊装运输4.1钢构件在装卸、运输和堆放过程中应保持完好，防止损坏和变形。4.2卸车、安装时吊车臂起落要平稳，低速，禁止忽快忽慢或突然制动，避免碰撞而引起钢结构变形。4.3构件应按安装顺序分类存放，并须搁置在垫木上，构件与地面保持100mm，以上的净空。4.4构件支点应设在自身重力作用下构件不致产生变形处。4.5构件间应留有适当空隙，以便起吊操作及检查。第6节维护系统的施工28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心一、安装施工流程1、屋面系统安装工艺流程：准备工作檩条安装屋面板安装收边件安装天沟安装雨水管道安装固定。2、墙面系统安装工艺流程：准备工作檩条安装墙面板安装收边件安装3、压型金属板施工现场制作的允许偏差应符合下表的规定：压型金属板施工现场制作的允许偏（mm）项目允许偏差压型金属板的覆盖宽度截面高度≤70+10.0，-2.0截面高度＞70+6.0，-2.0板长±9.0横向剪切偏差6.0泛水板、包角板尺寸板长±6.0折弯面宽度±3.0折弯面夹角2º二、屋面系统安装1、材料进场（1）材料进场，附原厂出厂材质检验证明。（2）检验板及檩条的规格、尺寸、厚度。（3）检验各式收边料规格、尺寸、厚度。（4）检验零配件（自攻螺丝、垫片、止水胶等）。（5）板外观不得有拖拉伤痕、色斑，表面膜层磨损、扭曲、污染、色差、翘角等现象。（6）材料进场时，应堆放在甲方指定之区域，同时乙方自行负责该部分材料的安全措施，材料应有适当之包装，以免损毁。2、吊运28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心（1）材料进场设置指定地点前，须分批、分类另放，不能立即使用时应整齐堆放并以帆布或胶布覆盖。（2）地面堆放材料时，为保持干燥必须铺设枕木（枕木高6公分以上），材料不得接触地面，枕木间距不得大于3公尺。（3）材料吊运至屋架前，应以钢带捆扎束紧。3、檩条安装：（1）整平：安装前对檩条支承进行检测和整平，对檩条逐根复查其平整度，安装的檩条间高差控制在±5mm范围内。（2）弹线：檩条支承点应按设计要求的支承点位置固定，为此支承点应用线划出，经檩条安装定位，按檩条布置图验收。（3）固定：按设计要求进行焊接或螺栓固定，固定前再次调整位置，偏差≤±5mm。（4）验收：檩条安装后由项目技术责任人通知质量员或监理工程师验收，确认合格且转入下道工序。4、内衬板安装檩条安装完毕后即进行内衬板安装，严格按公司相关安装手册施工5、保温棉铺设及直立缝屋面板安装保温棉直接铺设在檩条上，铺设时需张紧，搭接部位处理按公司安装手册；应注意风向，沿顺风铺设。直立缝屋面板随保温棉铺设同时进行，必须严格按本公司直立缝屋面板安装手册施工。屋面上人时，尽可能避免集中上人，屋面上的人员要穿软底胶鞋。自攻钉、板夹、压条等配件禁止放在屋面板上。6、材料吊上屋面施工要点：（1）吊装屋面板前，须先设置有效挡件防止钢板滑落。（2）材料吊运至屋面时，吊杆上系住彩色钢板之垂直系带间距不得大于6公尺，两端须加斜向吊带，以防止滑落。（每捆重不得大于2吨）。（3）保持平稳缓缓吊升，吊车作业范围内，非吊装人员不得靠近。（4）吊升过程中，彩色钢板垂直系带如有松脱，应放下重新调整后再吊升。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心（5）彩色钢板缓缓下降，待吊车人员控制定位（檐口挡板）后，依序放下。（6）材料吊至屋面后，所有皮肋须朝上，板面应朝同一方向（便于安装，除阴肋扣合），并应以尼龙绳固定于钢主架上（不得放置于檩条中央）。7.天沟天沟是屋面防水的重要部位，我公司在天沟构造中将着重考虑了华北地区大量积雪融化时容易导致的渗漏问题，加高了天沟泛水板插入女儿墙内衬板的高度，并在直立缝屋面板与天沟连接处设檐口堵头，所有接缝均在紧固前打胶密封，从而有效保证天沟可靠防水。第7章施工进度计划第1节进度计划设计、制作、安装进度计划见附表。第2节保证工期措施1加强组织管理，公司成立施工领导小组，实施全面协调和控制，按照施工进度计划组织施工，确保工程按期完成。2确保劳动力数量和素质，选择素质高、有丰富施工经验的人员组成专业施工队参加施工。管理人员择优选调。3对工程施工实行分阶段控制，28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心每天定时召开工程例会，及时研究处理制作过程中出现的问题，与计划对比，分析原因，制定对策，保证合同工期的实现。4加大机械设备和施工周转材料的投入，提高机械化施工水平。5使用大型起重机械，保证多作业面同时施工，提高场地利用率。6合理安排各专业穿插施工，充分利用空间和时间。7对工人的工资按月足额发放，由财务部每月月底将工资存到银行，由银行统一发放，工人凭存折到银行领取工资，以保证工人无后顾之忧。第8章各种管理措施第1节质量保证管理体系及措施一、质量保理措施本工程严格按照ISO9001的管理标准执行，开工前先明确工程创优目标，完善工程质量管理体系及措施：1、施工及验收依据。（1）钢结构安装严格按施工图纸执行。（2）变更通知书及其它有关制安方面的方案通知。（3）图纸会审纪要。（4）《钢结构工程施工质量验收规范》GB50205-2001及其它相关规范，质量检验评定标准和技术水平。2、本工程安装应按施工组织设计进行，安装程序必须保证结构稳定性和不导致永久性变形。3、本工程构件存放场地应平整坚实，无积水，钢构件应按各种类、型号、安装顺序分区存放，钢构件底层垫枕应有足够的支承面，并应防止支点下沉，相同型号的钢构件叠放时，各层钢构件支点应在同一垂直线上，并应防止钢构件被压坏和变形。4、安装前，应按构件明细表和进场构件查验产品合格证设计文件。应根据安装顺序，分单元成套供应。贯彻原材料，半成品和成品检验制度，施工员应会同质量检查员对半成品和成品进行复检，加强成品与半成品的质量监督工作。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心5、钢构件安装的测量和校正，应根据工程特点编制相应的工艺，原钢板和异种钢板的焊接、高强度螺栓安装和负温度下施工等主要工艺，应在安装前进行工艺试验，编制相应的施工工艺。6、刚架结构安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。7、必须遵循的质量原则：（1）施工前技术人员应熟悉施工图和有关技术资料，熟悉工程，了解施工及验收标准编制专业施工方案。（2）熟悉工艺及时掌握施工进度。（3）施工完毕后应进行自检，并填写施工自检及纪要、明细图。（4）开工前技术人员应对班组进行认真细致的交底，掌握施工要点，为保证安装质量打好基础。（5）从施工准备到竣工投入运行的整个施工过程中，每一步骤都必须严格把关，切实保证质量，人员严格按规程要求操作，同时质量体系加强监督检查，保证每一环节的质量。（6）在施工中贯彻施工规范、规程和评定标准及监理方现场指导，技术人员的书面技术要求，并要按图纸施工。（7）对构件的焊接，焊工必须进行复核，取得合格证的焊工方可上岗操作。（8）进行工序交底工作，上道工序结束，对下道工序应建立交接制度，首先由上道工序人员进行交底，下道工序发现上道工序不合格者，有权拒绝施工，在上级部门对此核实前，应保证下道工序的正常要求，以证实后责令上道工序修正合格后方能进行下道工序的施工，否则，不能进行下道工序的施工。（9）按施工程序办事，组织合理施工，文明施工，下达任务时要明确质量标准和要求，并应认真到“四个坚持”、“四个不准”。A：“四个坚持”为：①、坚持谁施工谁负责工程质量的原则。②、坚持成品复核检查制度。③、坚持三检二评工作制度（自检、互检、专检、初评、复评）。④、坚持检查评比。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心B：“四个不准”为:①、没有做好施工准备工作不准开工。②、没有保证措施不准开工。③、设计图纸未熟悉不准开工。④、没有技术、安全交底不准施工。10、工程总体管理中实行全过程的质量控制，是保证工程质量关键步骤的必要手段。全过程质量控制的要点：（1）对原材料、构配件采购的质量控制。（2）复核现场质量定位、工程定位依据、轴线、水准控制点，复核无误后，正式办理移交手续。（3）审查现场质量保证体系、检测、人员配备钢结构分部工程质量检查认证。（4）督促检查施工机械的完好情况。（5）做好现场施工范围内地下管线的资料搜集，及时向钢结构分包商移交地下管线资料，确保施工能正常进行及安全施工。11、为保证本工程质量能达到优质标准，必须做到以下几点：1）首先建立健全的工程管理网络和质量管理制度，明确钢结构工程施工同各方面的关系。2）从深化设计开始，深化设计人员必须熟悉图纸，能深化各种节点，使其具有可操作性，深化设计完成后必须有专业工程师负责校对、审核，对施工图的修改必须有依有据，且必须由设计人员签字。3）材料的采购严格按照ISO9001质量保证体系采购程序执行，在制作期间可邀请监理工程师及业主单位来制作生产现场指导监督，以利于制作质量的进一步提高。4）材料安装前应仔细核对制作资料，检查构件变形情况，如发现质量问题应及时校正或重新生产，决不让不合格产品进入工地现场。5）工程施工必须严格按照施工验收规范执行，在施工过程中必须做到三检（自检、互检、交接检）；对监理工程师提出的问题应及时整改，杜绝不合格产品流入下一道工序，做到“谁施工、谁负责”；加强成品保护意识。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心第2节安全措施一、施工安全管理保证措施1、安全生产管理安全生产管理是项目管理的重要组成部分，是保证生产顺利进行，防止伤亡事故发生而采取的各种对策。它既管人又要管生产现场的物、环境。严格遵守国家职业安全、健康和环境保护的相关法律、法规，一切工作服从于职业安全、健康和环境保护，不断改善建筑施工过程中的职业安全、健康和环境条件，以“零事故、健康、清洁”为准则，围绕目标和指标，不断持续改进并提供充足而有效的资源。2、具体安全措施：（1）坚决执行国家劳动部颁发的《劳动操作规程》。（2）安全员定期检查现场，并进行现场监督，确保只能使用安全的施工方法，所有安全包括法定规则都要进行监督和检查；详细调查事故原因和发生的危险性，采取有效措施以防止事故再次发生。（3）个人防护设备：a、为工人提供安全帽、安全鞋、安全带、防护镜、面罩、眼镜、耳塞等。（4）移动式轻便灯a、提供的移动轻便电灯，其电压为安全电压36V。b、用于照明供应的变压器，首次线圈与二次线圈绝缘，二次线圈要有效接地。（5）地面以上的施工要采取以下预防措施：A、提供并维护所有工作区域的安全通道，B、提供全套带有扶手和踏板的脚手架。如果脚手架不实用，则使用工作台和安全网或安全带，C、采取有效措施保护有可能遭受高空坠物的下方的施工作业人员（6）移动吊车A、吊车不得用于送载人，B、28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心为确保在安全状态下作业，吊车在管道或其他结构下移动务必要采取预防措施，A、施工设备要在国家证书的有效期内使用。（7）罐装气体的储藏、运输和使用a、气罐不得与腐蚀材料接触b、气罐不得作为支架、辊子等来使用c、气罐要存放在批准的仓库里，仓库要符合当地和法定的要求。储存前要得到业主的认可。d、气罐应根据其性质分类隔离存放，空的和放完气的气罐要单独存放，e、气罐始终要竖立存放，f、运输时，气罐阀门要适当保护，g、短距离移动气罐要用手推车，如果没有，可转动气罐底部进行移动，h、装卸气罐时要小心，滑动气罐时应利用橡胶垫或木楔，i、使用时，氧气罐与乙炔罐的距离在5米以上。（8）电焊a、与电源连接处应安装带开关的供电柜，开关的输出端应配备适用的保险丝。b、控制板上，所有机器都应有单独控制开关。c、焊接机械的金属框架要有效接地。d、如果中断焊接，机械上的开关和供电线路的开关都应断开。（9）现场面貌管理a、要随时保持其负责区域的整洁。提供金属器具用来装盛丢弃的旧衣物、油脂、油污和其他废料。b、废料的转移要按照业主的指示进行。C、施工的散料或余料不应不加选择地进行存放，存放位置由业主定。（10）培训和指导：a、要保证所有施工人员在施工前参加培训交底，参考资料要与现场和要求的安全规范有关。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心（11）钢结构吊装时，构件应尽可能在地面组装，并应搭设进行临时固定、电焊、高强螺栓连接等工序的高空安全措施，随构件同时上吊就位。拆卸时的安全措施，亦应一并考虑和落实。（12）进行上、下交叉作业时，不得在同一垂直方向上操作，下层作业人员的位置必须在上层高度确定的可能坠落范围之外，否则应设置安全防护层。（13）参加安装的各专业工种必须服从现场统一指挥，负责人在发现违章作业时要及时劝阻，对不听劝阻继续违章操作者应立即停止其工作。（14）夏季施工时应为从事露天作业的人员提供防暑用品，各种气瓶在存放时，避免在太阳光下暴晒。（15）雨季来临之前，应做好下列工作：a、对临时设施进行检查、整修和加固，保证不漏、不塌、不倒、不积水：b、检查并落实施工现场机电设备的防雨、防潮措施。C、检查现场照明线、动力线、电杆的完好情况。（16）暴风和大雨过后，应检查工地临时设施、脚手架、机电设备、临时用电线路等，如有问题，应及时修理和加固。（17）在闪电、雷雨及五级以上强风时应停止作业。（18）在冬季施工时，氧气瓶、胶管、防止回火的安全装置等解冻时，严禁用明火烘烤。第3节文明施工及消防、保卫措施文明施工是加快工程进度的关键,是施工现场科学化管理的体现,为使本工地达到北京市安全文明施工工地标准,特制定以下措施：1、加工现场环境卫生及场容管理（1）现场设专人负责文明施工管理。（2）定期针对环境保护措施进行检查,并对工人进行教育。办公室内清洁整齐,经常打扫卫生,保持窗明地净。（3）制定施工现场卫生管理制度,卫生责任区划分明确,指定专人负责,定期进行卫生检查并做好记录。（4）施工现场禁止焚烧一切能产生烟害和毒气的物质，禁止吸烟，要有明确的禁烟标志。办公室和宿舍区禁止使用带电设施取暖（电热炉、电热毯等）（5）建筑垃圾和余料应及时清理回收，做到工完场地清。28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心（6）设置医务室，由专职医生值班。建立职工登记制度，对职工的姓名、性别、年龄、家庭住址、来源地、健康状况、联系方式、身份证号码等进行登记注册，并每天进行人员清点。（7）经常开展卫生防病宣传教育，增强职工的卫生防病知识。2、消防、保卫措施（1）消防保卫管理措施施工现场必须遵照“谁主管、谁负责”的原则,确定党政领导负责消防保卫工作。成立消防保卫领导小组,以工程指挥部及总包单位密切配合,及时解决施工期内的防火治安问题,工地配备专职人员,昼夜执勤,确保现场施工材料、机具的安全。消防工作实行“预防为主,防消结合”的方针,所有施工人员进入现场前都必须进行消防教育,严格遵守消防治安条例,切实做好消防工作。（2）消防施工措施a料场库房的设置要达到消防治安条例要求,并配有必要防范设施,易燃、易爆、剧毒等设专库专管,严格执行领用回收制度。b现场要配备足够数量的消防器材,做到布局合理。定期维护保养和更换,冬季使用采取防冻保温措施,保证消防器材处于灵敏有效的良好状态。c严格执行用火申报审批制度。凡是电气焊及用明火处,要有灭火措施及设备,周围无易燃物,并有专人看管。d任何人都有责任维护消防设施,不准损坏和擅自挪用消防设备、器材,不准埋压和圈占消防水源,不准堵塞消防通道。e电气防火措施根据使用条件和环境要求,正确设计用电线路,选择导线截面和保护装置,严禁线路长期超负荷工作。当熔断器或自动开关用于保护某段线路时,保护电路可能出现的最小短路电流应不小于熔体额定电流的4倍或自动开关瞬间时脱扣电流的1.5倍。加强电气线路和电气设备运行情况的巡视和检查,发现接头松动和过热应及时处理。第4节雨季施工措施28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心1、雨季施工，必须进行局部围挡，以保证工程质量。2、雨季焊接作业时、除围挡外还要对构件焊接区各方向2倍板厚且不小于100mm范围内加热到20℃以上后方可施焊，以确保焊接质量。3、施工现场设保温箱，烘干后的焊条、各种胶及胶条放在保温箱中，以保证工程质量。第5节撤场将施工现场清理干净，将建筑垃圾运到甲方指定地点，撤走现场设备、工具及人员。X28 新兴大阳黄骅机车车辆检修中心建设项目生产辅助中心28'
