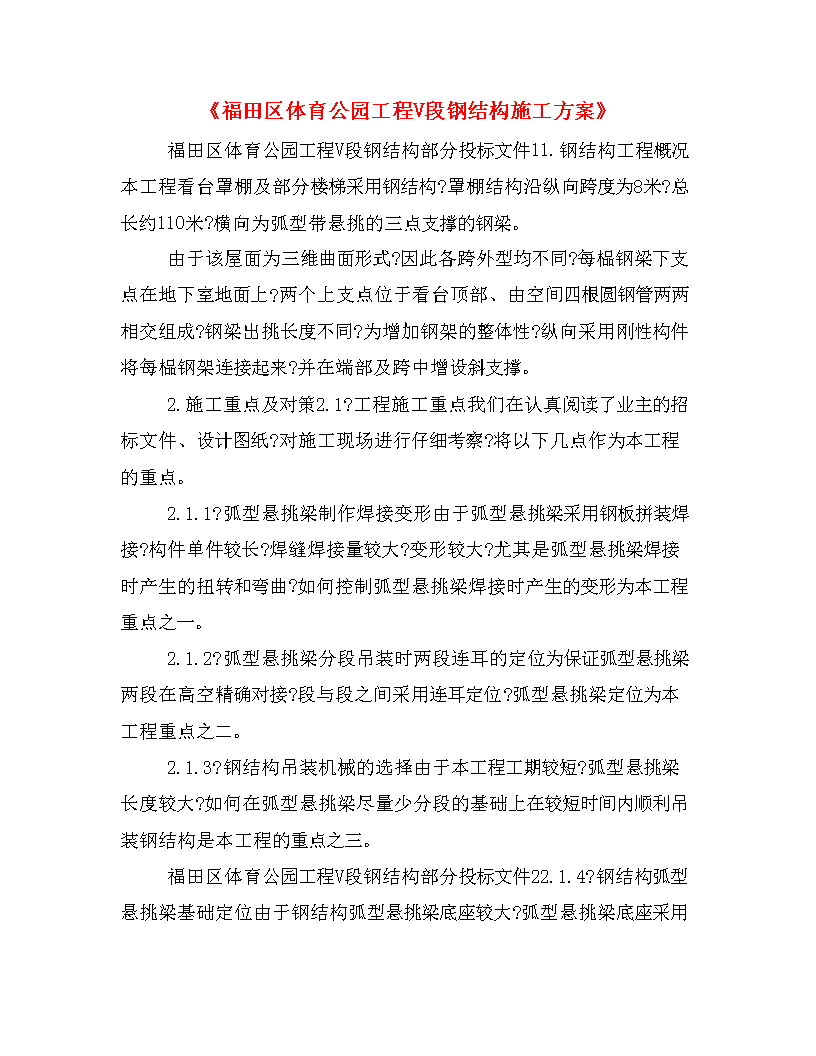

《福田区体育公园工程V段钢结构施工方案》.doc

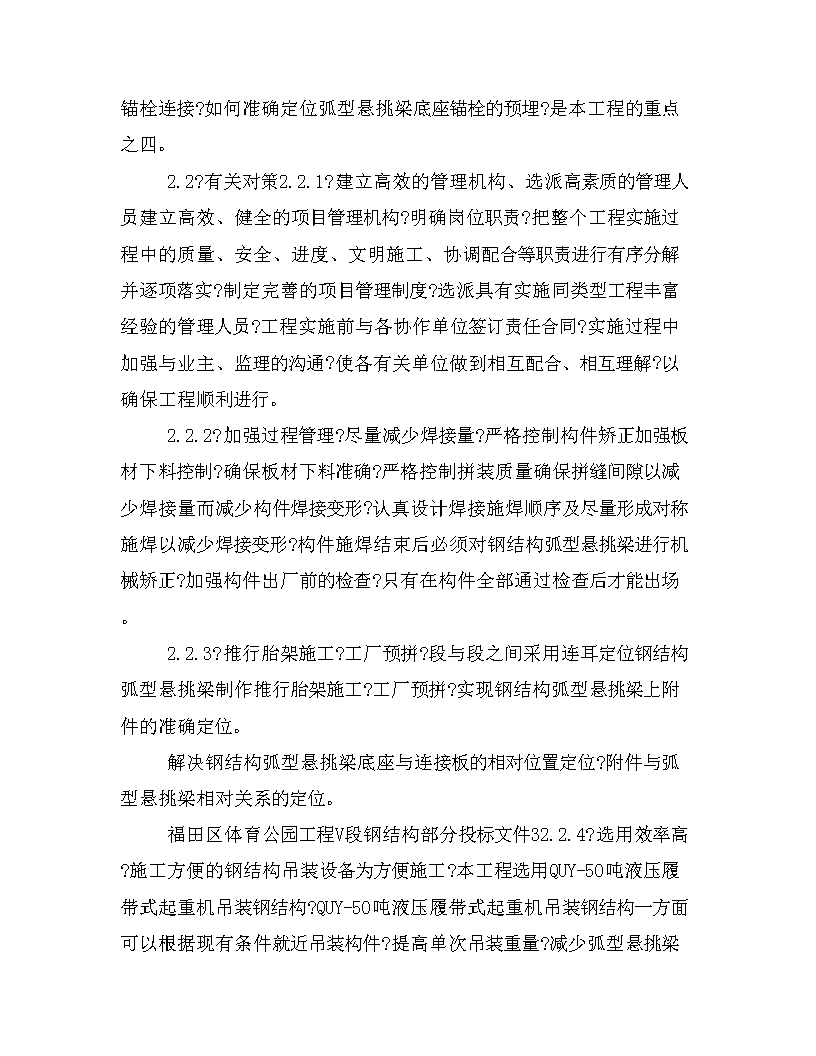

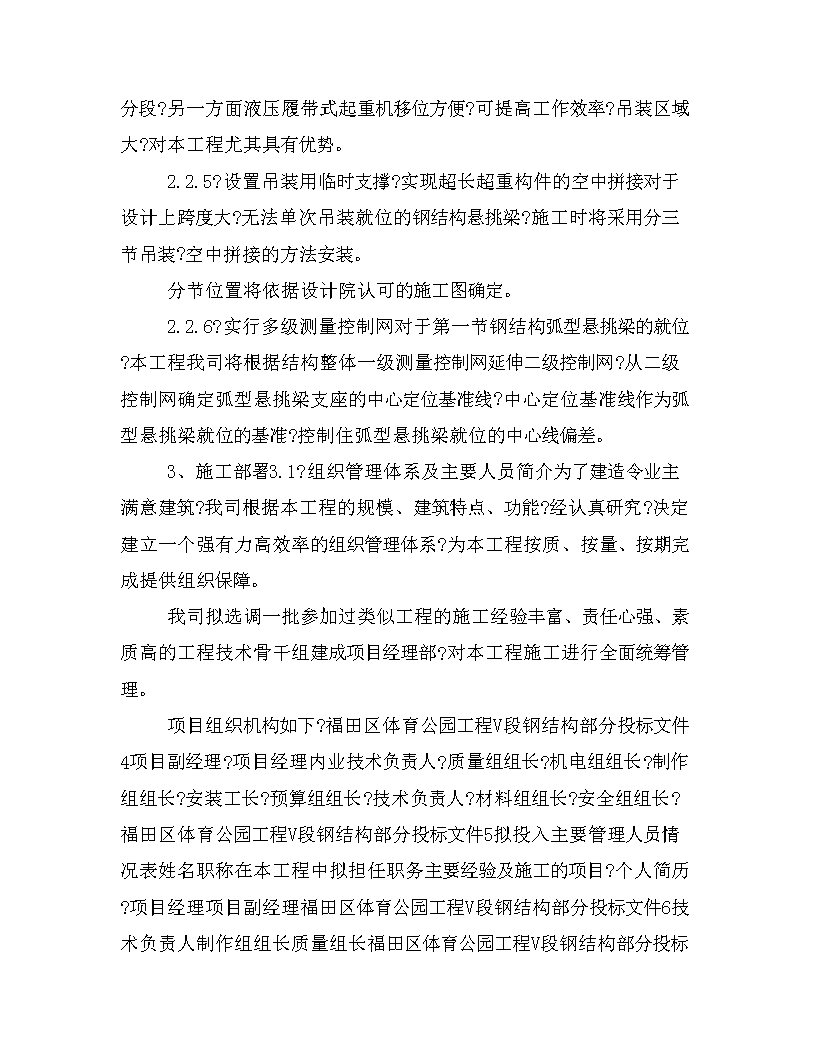

'《福田区体育公园工程V段钢结构施工方案》　　福田区体育公园工程V段钢结构部分投标文件11.钢结构工程概况本工程看台罩棚及部分楼梯采用钢结构?罩棚结构沿纵向跨度为8米?总长约110米?横向为弧型带悬挑的三点支撑的钢梁。　　由于该屋面为三维曲面形式?因此各跨外型均不同?每榀钢梁下支点在地下室地面上?两个上支点位于看台顶部、由空间四根圆钢管两两相交组成?钢梁出挑长度不同?为增加钢架的整体性?纵向采用刚性构件将每榀钢架连接起来?并在端部及跨中增设斜支撑。　　2.施工重点及对策2.1?工程施工重点我们在认真阅读了业主的招标文件、设计图纸?对施工现场进行仔细考察?将以下几点作为本工程的重点。　　2.1.1?弧型悬挑梁制作焊接变形由于弧型悬挑梁采用钢板拼装焊接?构件单件较长?焊缝焊接量较大?变形较大?尤其是弧型悬挑梁焊接时产生的扭转和弯曲?如何控制弧型悬挑梁焊接时产生的变形为本工程重点之一。　　2.1.2?弧型悬挑梁分段吊装时两段连耳的定位为保证弧型悬挑梁两段在高空精确对接?段与段之间采用连耳定位?弧型悬挑梁定位为本工程重点之二。　　2.1.3?钢结构吊装机械的选择由于本工程工期较短?弧型悬挑梁长度较大?如何在弧型悬挑梁尽量少分段的基础上在较短时间内顺利吊装钢结构是本工程的重点之三。　　 福田区体育公园工程V段钢结构部分投标文件22.1.4?钢结构弧型悬挑梁基础定位由于钢结构弧型悬挑梁底座较大?弧型悬挑梁底座采用锚栓连接?如何准确定位弧型悬挑梁底座锚栓的预埋?是本工程的重点之四。　　2.2?有关对策2.2.1?建立高效的管理机构、选派高素质的管理人员建立高效、健全的项目管理机构?明确岗位职责?把整个工程实施过程中的质量、安全、进度、文明施工、协调配合等职责进行有序分解并逐项落实?制定完善的项目管理制度?选派具有实施同类型工程丰富经验的管理人员?工程实施前与各协作单位签订责任合同?实施过程中加强与业主、监理的沟通?使各有关单位做到相互配合、相互理解?以确保工程顺利进行。　　2.2.2?加强过程管理?尽量减少焊接量?严格控制构件矫正加强板材下料控制?确保板材下料准确?严格控制拼装质量确保拼缝间隙以减少焊接量而减少构件焊接变形?认真设计焊接施焊顺序及尽量形成对称施焊以减少焊接变形?构件施焊结束后必须对钢结构弧型悬挑梁进行机械矫正?加强构件出厂前的检查?只有在构件全部通过检查后才能出场。　　2.2.3?推行胎架施工?工厂预拼?段与段之间采用连耳定位钢结构弧型悬挑梁制作推行胎架施工?工厂预拼?实现钢结构弧型悬挑梁上附件的准确定位。　　解决钢结构弧型悬挑梁底座与连接板的相对位置定位?附件与弧型悬挑梁相对关系的定位。　　 福田区体育公园工程V段钢结构部分投标文件32.2.4?选用效率高?施工方便的钢结构吊装设备为方便施工?本工程选用QUY-50吨液压履带式起重机吊装钢结构?QUY-50吨液压履带式起重机吊装钢结构一方面可以根据现有条件就近吊装构件?提高单次吊装重量?减少弧型悬挑梁分段?另一方面液压履带式起重机移位方便?可提高工作效率?吊装区域大?对本工程尤其具有优势。　　2.2.5?设置吊装用临时支撑?实现超长超重构件的空中拼接对于设计上跨度大?无法单次吊装就位的钢结构悬挑梁?施工时将采用分三节吊装?空中拼接的方法安装。　　分节位置将依据设计院认可的施工图确定。　　2.2.6?实行多级测量控制网对于第一节钢结构弧型悬挑梁的就位?本工程我司将根据结构整体一级测量控制网延伸二级控制网?从二级控制网确定弧型悬挑梁支座的中心定位基准线?中心定位基准线作为弧型悬挑梁就位的基准?控制住弧型悬挑梁就位的中心线偏差。　　3、施工部署3.1?组织管理体系及主要人员简介为了建造令业主满意建筑?我司根据本工程的规模、建筑特点、功能?经认真研究?决定建立一个强有力高效率的组织管理体系?为本工程按质、按量、按期完成提供组织保障。　　我司拟选调一批参加过类似工程的施工经验丰富、责任心强、素质高的工程技术骨干组建成项目经理部?对本工程施工进行全面统筹管理。　　 项目组织机构如下?福田区体育公园工程V段钢结构部分投标文件4项目副经理?项目经理内业技术负责人?质量组组长?机电组组长?制作组组长?安装工长?预算组组长?技术负责人?材料组组长?安全组组长?福田区体育公园工程V段钢结构部分投标文件5拟投入主要管理人员情况表姓名职称在本工程中拟担任职务主要经验及施工的项目?个人简历?项目经理项目副经理福田区体育公园工程V段钢结构部分投标文件6技术负责人制作组组长质量组长福田区体育公园工程V段钢结构部分投标文件7安全组长内业技术组长福田区体育公园工程V段钢结构部分投标文件8预算组组长材料组长福田区体育公园工程V段钢结构部分投标文件9机电队长安装工长福田区体育公园工程V段钢结构部分投标文件103.2?施工流程3.3.劳动力计划3.3.1制作劳动力计划序号工种数量序号工种数量1管理人员85测量工42吊装工66涂装63装配工307探伤44焊工308普工15材料采购生产悬挑钢梁制作圆钢管支撑制作除锈油漆钢结构运输悬挑梁吊装支撑安装钢结构测量校正钢结构现场焊接竣工福田区体育公园工程V段钢结构部分投标文件113.3.2安装劳动力计划序号工种数量序号工种数量1管理人员86焊工162吊装工127测量工63装配工188探伤24铆工109普工105钳工63.4.施工机械、设备配置本工程钢结构施工?制作拟投入的主要设备有数控切割机、校直机?焊接拟投入的主要设备有埋弧焊机、二氧化碳焊机、手工直流电焊机、栓钉焊机?安装拟投入的主要机械设备有履带吊?涂装拟投入的主要设备有喷丸机、高压无气喷漆机?测量拟投入的主要设备有全站仪、铅垂仪、经纬仪、水平仪?检测拟配置的主要机械设备有涂层测厚仪、超声波探伤仪等。　　 拟投入本工程机械设备及性能情况如下表所示?序号机械设备名称数量使用年限性能1板材等离子数控切割机2台9年优2数控火焰切割机EXA6000×20001台4年优3校直机(315吨)1台1年优4剪板机QC12Y-20×25001台2年优福田区体育公园工程V段钢结构部分投标文件12550吨履带吊吊1台3年优6恒温恒湿涂装车间1间5年优7铣边机XBJ-12M1台3年优8CO2气保焊机XCM-50042台2年优9H型钢埋弧焊机生产线1条新优10H型钢门型焊机4条5年优11焊接操作机CZ4×71台1年优12ZXG-100R单丝埋弧焊机40台1年优13H型钢翼缘矫正机4台5年优14J2-JDB激光经纬仪2台1年优15H型钢数控三维钻BDL-150/32台3年优16万向摇臂钻2台5年优17CTS-22B超声波探伤仪1台2年优18磁粉探伤仪CDX?4000-10000A?2套2年优19万能试验机WE-1000B1台1年优20半自动冲击机JB-30B1台2年优21涂层测厚仪EPK600BF1套2年优22布氏硬度机HB-3000B1套2年优23冲击试样缺口手动拉床1套2年优24HV-4B微机CS分析仪1套2年优25HB-2H引烘炉1套2年优福田区体育公园工程V段钢结构部分投标文件1326RB-1试块一台套1套2年优27HP-GL/2绘图仪1台5年优28抛丸机PB-8-2502台6年优29CLEMCO喷丸机2台3年优305~25T德国安博起重机20台3年优31水旋式喷漆线1条1年优32高压无气喷漆机W33-701条2年优33DC-2000A/F/H测厚仪1台3年优34500F数字式干膜测厚仪2台5年优35CO2半自动气体保护焊焊机3台6年优36CO2半自动气体保护焊焊机7台2年优37直流电焊机3台2年优38交流焊机10台3年优39半自动切割机2台1年优40全站仪1台3年优41经纬仪4台3年优42水平仪2台7年优43超声波探伤仪2台优3.5.施工进度计划本工程钢结构施工工期为75天?共有悬挑梁16榀?每4天吊装一榀福田区体育公园工程V段钢结构部分投标文件14?含圆钢管支撑??吊装时间为64天?其它工序占11天。　　3.6.施工现场平面布置图平面布置图中?钢结构施工平面布置主要考虑QUY-50吨液压履带式起重机的行走路线和构件进场的临时道路?构件堆场随施工部位变化?施工现场平面布置见总平面布置图。　　4.施工准备4.1.施工技术准备4.1.1.参加图纸会审?与设计、监理充分沟通?认真做好施工图的深化设计?尽早安排构件加工。　　4.1.2.做好必要的工艺试验?如加工厂、现场焊接工艺试验。　　4.1.3.进一步计算构件安装时各工况构件受力及确定抗失稳的技术措施、要求。 　　4.1.4.对现场周边交通状况进行仔细调查?确定钢构件进场路线。　　4.2.材料构件准备4.2.1.根据施工图?测算各主耗材的数量?作好定货安排?确定进场时间。　　4.2.2.各施工工序所需临时支撑、钢结构拼装平台、脚手架支撑、安全防护器材数量的确认?及安排进场搭设、制作。　　4.2.3.根据现场吊装安排?编制钢结构件进场计划?安排制作运输计划。　　福田区体育公园工程V段钢结构部分投标文件155.施工技术措施5.1.本工程拟采用的新工艺、新技术、新材料本工程拟采用的主要新工艺有现场光丝二氧化碳气体保护焊。　　根据本工程现场吊装分段及构件设计图纸要求?钢结构构件现场焊接节点较多?若采用通常的手工焊焊接工艺不但效率低?而且焊接变形也较大。　　我司根据自身的钢结构施工技术优势将采用现场光丝二氧化碳气体保护焊。　　该工艺由于其对焊接施工人员技术要求很高?对现场管理要求比较严格?采用的现场光丝二氧化碳气体保护焊不但相比较于其他的现场高空焊接方法效率高、变形小、质量更为可靠。　　 5.2.钢结构制作5.2.1.钢结构制作工艺流程图纸会审验收喷砂油漆其他工艺文件设计施工图转换及确认预拼装矫正焊接材料采购验收拼装放样下料原材料检测检查检测检测验收胎架施工验收福田区体育公园工程V段钢结构部分投标文件165.2.2.施工图转换5.2.2.1.施工图转换出图思路根据设计院提供的深圳市福田区体育公园钢结构图纸、文件及CAD图形文件?根据技术交底确定出图范围。　　建立钢结构的三维模型。　　对每个单体的重要关键节点?请专家确认的方式?保证万无一失。　　准确标出构件及各零件角度和中心线交点的距离?各构件下料图预留焊缝收缩余量等。　　施工工艺图送交设计、业主、监理确认后?方可下料制作作为工程施工及验收依据。　　5.2.2.2.钢结构施工图转换设计软件本工程的施工图转换设计采用AUTOCAD绘图软件?其中钢结构专业设计软件有?AUTOCADR2000绘图软件、Xsteel、天正软件、结构设计及绘图软件包REI软件以及大型软件TRIBON、ANSYS等。　　各软件的功能如下表所示?软件名称软件产地主要功能在本工程的主要应用备注AUTOCAD R2000绘图软件美国二维平面图绘制、三维实体制作绘图Xsteel钢结构设计软件芬兰通过三维智能钢结构建模?迅速得到零件、立体建模、零件数据生成、主要使用福田区体育公园工程V段钢结构部分投标文件17安装、总体布置图及各构件参数施工详图绘制软件REI钢结构设计软件美国用于结构分析、钢结构设计与优化、快速几何建模及绘制施工详图结构分析计算及节点优化设计天正建筑设计软件中国便于迅速创建、平面、立面、剖面、三维方案以及施工详图基础等辅助设计Super2000钢结构设计软件美国用于结构分析、强度和稳定性计算和节点优化设计结构分析计算及节点优化设计ANSYS美国用于结构分析、强度和稳定性计算和节点优化设计结构分析计算及节点优化设计5.2.2.3.钢结构施工图转换设计流程钢结构深化设计开始前?按ISO9001的程序文件的要求?对钢结构制作和安装方案进行会审。　　深化设计过程应包含钢结构制作工艺流程、节段划分方案、制作精度控制方案、质量检测方案等内容。　　钢结构施工图转换设计流程如下?工程图纸文件福田区体育公园工程V段钢结构部分投标文件185.2.3.钢结构制作一般工艺5.2.3.1.放样、号料a.放样、号料前应检查钢材牌号、规格、质量符合图纸及有关规定的要求。　　b.根据工艺要求及排版图预留制作和安装时的焊接余量及切割加工余量。　　c.根据来料情况以及图纸中的要求对钢构件进行精心排料?矫正后直接号料?并对号料零件做好标识。　　5.2.3.2.下料钢结构制作安装方案评审CAD绘图圆钢管支撑零星钢构件悬挑钢梁钢结构工程计算机立体建模阅图、消化编制深化设计节点目录审核校对送设计院、业主、监理单位审定钢结构制作福田区体育公园工程V段钢结构部分投标文件19a.下料采用半自动切割机和数控切割机进行。　　气割前应将钢材表面的铁锈、污物等清除干净?切割后应清除熔渣和飞溅物。　　b.气割时钢材应放平、垫稳?切割线下面应留有空隙。　　5.2.3.3.零件矫正a.切割下料后?应进行矫正?采用校平机及火焰进行b.热矫正温度控制在600℃?800℃。　　5.2.3.4.组装a.零件的组装在工作平台上或胎架上进行。 　　b.组装前?将零部件按排版图进行拼装、焊接、矫正?经检验合格后?方可继续组装。　　c.组装前焊接区彻底清除铁锈、油污、水分等?显露出金属光泽。　　d、组装点焊采用与正式焊接材料相同的焊材。　　5.2.4.主要构件的制作制作工程中难度较大的是悬挑钢梁的制作?主要通过悬挑钢梁的拼接、悬挑钢梁制作的胎架设计、悬挑钢梁附件的定位等几个方面来进行控制。　　5.2.4.1.悬挑钢梁的拼接a.悬挑钢梁拼接施工流程如下工艺方案确认施工图转换并确认材料采购福田区体育公园工程V段钢结构部分投标文件205.2.4.2.悬挑钢梁附件定位悬挑钢梁附件定位工艺流程如下?福田区体育公园工程V段钢结构部分投标文件215.3.钢结构安装5.3.1.安装工艺流程平面放线胎架施工悬挑钢梁预拼装附件放线附件定位附件焊接校正验收、脱胎福田区体育公园工程V段钢结构部分投标文件22接头除锈、油漆5.3.2.吊装设备的选择为方便施工?本工程选用QUY-50吨液压履带式起重机吊装钢结构?QUY-50吨液压履带式起重机吊装钢结构一方面可以根据现有条件就近吊装构件?提高单次吊装重量?减少弧型悬挑梁分段?另一方面液压履带式起重机移位方便?可提高工作效率?吊装区域大?对本工程尤其具有优势。　　 布网、放线、轴线定位、标高垫块找平第一榀悬挑钢梁第二节吊装、同时吊装斜支撑第一榀悬挑钢梁第一节吊装、加设临时支撑第一榀悬挑钢梁第三节吊装依次安装其它各榀悬挑钢梁钢梁焊接、探伤第二榀悬挑钢梁吊装完后开始安装横向水平支撑福田区体育公园工程V段钢结构部分投标文件23QUY-50吨液压履带式起重机起重性能见下图?福田区体育公园工程V段钢结构部分投标文件24QUY-50吨液压履带式起重机额定总载重表(单位:吨?起重臂长?米?1316192225283134374043464952工作半径?米?3.750.00443.0044.954.535.0036.4037.30529.0030.6031.0031.105.525.0026.4026.7026.7726.55622.0023.0023.4023.4523.2323.15718.0018.5018.7018.7118.4818.4218.30815.0015.3015.5015.4915.2515.2115.1115.0014.90912.6013.1013.xx.1612.9212.8912.7912.6512.5712.5012.451011.0011.3011.5011.4011.1511.1311.0310.8910.8110.7310.6810.5510.45128.608.909.008.918.668.648.558.408.328.228.168.067.938.00147.307.347.236.986.976.886.736.646.536.476.356.246.xx6.146.035.775.775.685.535.445.325.255.135.024.90185.124.864.864.774.624.534.414.344.214.104.02204.414.154.164.063.913.833.703.623.493.383.29223.583.593.503.343.263.123.052.912.802.70福田区体育公园工程V段钢结构部分投标文件255.3.3.构件分段分节综合考虑制作、运输、安装及进度要求?按以下分节方案考虑?悬挑钢梁分三节吊装?钢管支撑由于长度不大?不再分节。　　由于悬挑钢梁长度较大?大于30米?重量较大?无法一次吊装到位?施工时拟分三次进行吊装?现场接头采用全熔透焊接。　　悬挑钢梁的分节及吊装如下图所示?福田区体育公园工程V段钢结构部分投标文件26福田区体育公园工程V段钢结构部分投标文件275.4.高强螺栓施工工艺福田区体育公园工程V段钢结构部分投标文件285.4.1.高强螺栓施工工艺流程5.4.2.高强螺栓施工技术5.4.2.1.高强螺栓连接件检查结构吊装前要对摩擦面进行清理?清除浮锈、板边毛刺、卷边、切割瘤、油污等。 　　组装时用钢钎、冲子等校正孔位?首先用约占1/3螺栓孔数量的安装螺栓进行临时连接?待结构调整就位以后换穿高强螺栓?并用摇头扳手适当拧紧。　　安装时?高强螺栓应能自由穿入孔内。　　遇到不能自由穿入时?应用绞刀修孔?严禁强行敲入。　　5.4.2.1.高强螺栓的紧固顺序高强螺栓的紧固顺序应由螺栓群中央顺序向外按初拧-终拧程序拧紧?高强螺栓必须当天终拧完毕。　　5.4.2.3.高强螺栓的终拧检查连接板摩擦系数试验合格钢结构框架校正完毕换装高强螺栓?HTB?HTB初拧?为终拧值30?50%?HTB终拧检查合格框架焊接HTB轴力抽检合格HTB枪检查合格福田区体育公园工程V段钢结构部分投标文件29扭剪型高强螺栓终拧结束后?应以目测梅花头拧掉为合格。　　5.6.焊接工艺及检验5.5.1.焊接工艺流程焊前确认根据结构特点确认焊接顺序钢构件拼装调整完毕衬板引弧焊接完成坡口清理预热焊接焊中检测碳弧气刨砂轮打磨局部处理焊工自检必要时后热焊缝外观检查填写焊缝质量查打磨超声波探伤检查焊接场地清理工艺记录报告不合格合格预热温度测试间隙测定、错口检测气候条件检查坡口形状、角度、钝边及切割表面精度检查、垫板检查焊机工作状态良好、接地安全检查焊接材料检查确认安全施焊条件CO2送气检查电流、电压检测焊道清渣、外观检查层间温度检测焊道裂纹、气孔自检CO2气体流量纯度压力检测送丝稳定性检查导电嘴保护罩磨损检查焊丝外伸长度检查福田区体育公园工程V段钢结构部分投标文件305.5.　　 2、焊接方法及焊接材料的选择在焊接时为尽量减小结构焊接后的变形和焊后残余应力?结构焊接应尽量实行对称焊接?让结构受热点在整个平面内对称、均匀分布?避免结构因受热不均匀而产生扭曲和较大焊后残余应力。　　焊接方法、工艺参数及焊接材料的选择序号构件名称及施焊位置焊接方法工艺参数焊接材料1悬挑钢梁制作埋弧焊V=38-40vI=700-800Aφ5H08,HJ430H08A,HJ4312圆形钢支撑埋弧焊V=38-40vI=700-800Aφ5H08,HJ430H08A,HJ4313零星构件制作CO2气保焊V=25-30vI=180-250Aφ1.2H08Mn2SiA4弧型悬挑梁安装CO2气保焊V=25-30vI=180-250Aφ1.2H08Mn2SiA5圆形钢支撑安装CO2气保焊V=25-30vI=180-250Aφ1.2H08Mn2SiA6零星构架安装手工电弧焊I=120-160AE4303,E4315E4316福田区体育公园工程V段钢结构部分投标文件315.5.3.焊接质量控制5.5.3.1.焊接质量的一般控制措施a.焊接材料?所有焊材均要有质保书并符合规范要求?入库后分类管理?并保证通风干燥?焊条使用前严格按使用说明进行烘焙?CO2气体纯度和含水量符合规范要求。　　b.焊接设备接地要好?并经常检修?使其处于良好工作状态。　　c.焊工操作平台搭设牢固?并做好防护。　　d.焊工工具配备齐全?施工时妥善放置。　　e.焊工必须具备相应焊接资格?持证上岗?焊工只能从事其资格认定的工作范围的焊接。　　f.焊接接点处的铁锈、油漆、水分及其他影响焊接质量的杂物?应在焊接前清除。　　g.对焊缝坡口尺寸进行检查、记录。　　h.对接焊缝和角接组合焊缝?应在焊缝的两端设置引弧板和引出板。 　　焊接完毕?应割除引弧、引出板。　　i.多层焊接应连续进行?每一层焊道焊完后应及时清理、检查?清除缺陷后再施焊。　　j.空气相对湿度大于85%时?应对焊接施工点进行吸湿、干燥处理后进行焊接。　　k.焊接预热和层间温度应严格控制?确保焊接质量。　　l.焊接中应严格按工艺规范要求进行施焊?随时注意焊接电流、电压及焊接速度?如发现问题?应立刻上报?整改后才可继续焊接。　　福田区体育公园工程V段钢结构部分投标文件32m.焊接完毕?应清理焊缝表面的熔渣和两侧的飞溅物?检查焊缝外观质量?打上焊工钢印号。　　5.6.3.2.焊接检测5.6.3.2.1.焊缝外观检查a.所有焊缝均需由焊接工长100%进行目视检查,并记录成表。　　b.对焊道尺寸、焊角尺寸、焊喉进行检查记录。　　5.6.3.2.　　2、无损探伤为保证焊接质量及检验的公正、可信性?我单位将按设计及现行国家钢结构施工质量验收规范要求聘请有资质的无损检测单位及人员对本工程钢结构焊缝进行无损检测。　　探伤比例及标准依据钢结构施工质量验收规范执行。　　5.5.4.焊接质量保证程序本工程将组织有经验的焊接工程师和焊接工人进行施工?焊接施工的质量目标为?自检探伤一次合格率为98%?监理、业主检查一次合格率为100%。　　焊接质量保证程序见—焊接质量保证程序图。 　　福田区体育公园工程V段钢结构部分投标文件33焊接质量保证程序图5.7.涂装本工程钢结构涂装主要包括二部分?即钢结构工厂制作油漆、现场补漆。　　质量检查组安装钢构件偏差记录焊接办公室调整顺序、签发通知、信息反馈焊条组焊条烘干电焊小组施焊开始、工艺控制电焊小组焊口处理、调整、预热专职质检工艺、规范控制检查电焊小组焊前自预检专职质检焊前焊口检查专职质检焊条烘烤时间、温度专职质检超声波探伤检查电焊小组焊后外观自检专职质检外观检查专职质检焊中规范控制、检查信息反馈福田区体育公园工程V段钢结构部分投标文件345.7.1.制作厂钢结构除锈油漆5.7.1.1.除锈钢结构油漆前应进行除锈处理?除锈质量等级要求达到设计要求及《油漆前钢材表面锈蚀等级和除锈等级》?GB8923?的标准?除锈后采用无水无油的压缩空气清除附着在构件表面的砂子和粉尘。　　5.7.1.2.油漆要求钢材经除锈处理后进行油漆施工?涂层厚度达到设计要求?现场焊缝两侧各50mm范围内待现场焊接完毕后补漆。　　油漆施工必须按照油漆说明书要求或技术工程师的指导进行。　　 6.质量保证措施6.1.施工及验收规范标准本钢结构工程施工及验收按我国现行有关规范标准进行,主要标准如下:《低合金结构钢技术条件》?GB1591?《合金结构钢技术条件》?GB3077?《钢结构用扭剪型高强度螺栓》?GB3632?3633?《建筑钢结构焊接规程》?JGJ81?《钢结构工程施工质量验收规范》?GB50205-xx?《六角头螺栓》?GB5782-2000?《钢焊缝手工超声波探伤规范》?GB11345?《焊接用钢丝》?GB1300?《低合金钢焊条》?GB5118?福田区体育公园工程V段钢结构部分投标文件35《手工焊及气体保护焊焊缝坡口的基本形式与尺寸》?GB985?《钢结构设计规范》?GBJ17?《钢结构高强螺栓连接的设计、施工及验收规程》?JGJ82?《钢结构用扭剪型高强度螺栓连接副》?GB/T-3632?《钢结构用扭剪型高强度螺栓连接副技术条件》?GB/T-3633?《优质碳素结构钢钢号及一般技术条件》?GB699?《涂装前钢材表面锈蚀等级和除锈等级》?GB8923?6.　　2、本项目钢结构质量保证机构项目经理副经理?钢结构?质量总负责人吊装组焊接组测量组探伤组防火组结构制作组项目QC中心焊接质量构件安装精度焊缝质量防火涂料施工质量控制构件加工精度作业QC活动甲方、监理质监站、设计院工程质量构件拼装质量福田区体育公园工程V段钢结构部分投标文件366.3.钢结构制作工程质量保证措施6.3.1.制作中保证工程质量的主要措施a.在钢结构加工制作的全过程中?除了严格执行设计图纸、技术文件规定的技术要求及有关规范、标准所规定的要求外?还将确立质量目标?用历年工程所积累的成熟制作工艺、检测手段?确保工程总体质量。　　b.在钢结构放样、制作、拼装过程中?采用同一把经检定的合格量具?确保尺寸精度。　　c.板材的对接焊缝尽量采用自动焊?角焊缝尽量采用半自动焊?运用工厂工程制作保证体系?选派有丰富经验持证焊工、探伤人员上岗。　　d.编制详细的施工工艺?并实行监督和反馈制度。　　e.专材专用?钢材、油漆、焊条及其他材料具有质量证明书?并按使用区域逐项登记。　　6.3.2.钢结构制作、拼装、焊接及油漆工程质量控制程序质量的保证依赖于科学的管理和严格的要求?为此特制定本工程钢结构制作、拼装、焊接及油漆工程质量控制程序图。 　　 福田区体育公园工程V段钢结构部分投标文件37钢结构制作工程质量程序控制图钢材、焊条准备、出具合格证场地和焊接工具准备焊工考试合格检验工具准备核实下料品种、规格、尺寸按不同型号挂牌保证焊接质量中间检查自检材料代用核定单材料合格证焊接试验记录自检记录质量评定记录出厂合格证明施工记录钢材、焊条准备、出具合格证场地和焊接工具准备焊工考试合格检验工具准备核实下料品种、规格、尺寸按不同型号挂牌保证焊接质量中间检查自检材料代用核定单材料合格证焊接试验记录自检记录质量评定记录出厂合格证明施工记录准备工作钢材、焊条准备、出具合格证场地和焊接工具准备焊工考试合格检验工具准备核实下料品种、规格、尺寸按不同型号挂牌保证焊接质量中间检查自检材料代用核定单材料合格证焊接试验记录自检记录质量评定记录出厂合格证明施工记录学习操作规程和质量标准学习图纸和技术资料技术交底书面交底操作人员参加厂内下料制作质量评定资料制作拼装模板架或大样装办理隐蔽部位签证焊接试验清理现场、文明施工执行验评标准不合格的处理办理出厂证明福田区体育公园工程V段钢结构部分投标文件38钢结构预拼装工程质量控制程序图钢结构就位、出具质量证明预拼装、平台的测量找平克服上道工序弊病的补救措施测量定位接头位置及质量专检中间抽查自检焊条合格证钢结构出厂合格证测量记录自检记录质量评定记录施工记录准备工作技术交底预拼装质量评定资料学习操作规程和质量标准学习图纸和技术资料书面交底操作人员参加注意构件安装拱度和平面注意构件相关尺寸执行检评标准清理现场、文明施工福田区体育公园工程V段钢结构部分投标文件39钢结构焊接工程质量程序控制图焊条、焊剂准备、出具合格证焊条烘焙焊接机具、焊接试验工具准备焊工考试合格首次施焊的钢种和焊接材料?进行焊接工艺和力学性能实验禁止在焊缝区外的母材上打火引弧注意焊缝长度、厚度及质量缺陷和下道工序办理交接手续焊条合格证及烘焙记录焊缝质量检验记录焊接试验记录自检记录质量评定记录焊接记录准备工作技术交底焊接质量评定资料学习操作规程和质量标准书面图纸和技术资料书面交底操作人员参加复查组装质量和焊缝区处理办理上道工序交接检查中间抽查自检清理溶渣及金属飞测物在焊缝附近打上钢印号清理现场、文明施工执行验评标准不合格的处理福田区体育公园工程V段钢结构部分投标文件40油漆工程质量程序控制图按设计要求准备油漆、出具合格证喷丸除锈克服上道工序弊病的补救措施中间抽查自查涂油漆后4小时内严防雨淋油漆质量证明隐蔽验收记录自检记录质量评定记录施工记录准备工作学习操作规程和质量标准学习图纸和技术资料技术交底施工质量评定资料书面交底涂装时?按涂料要求相对湿润度施工安装焊缝及摩擦面外应留出30?50mm不涂控制漆膜厚度不得任意稀释防止灰尘污染控制设计要求涂刷遍数执行验评标准不合格的处理清理现场、文明施工操作人员参加福田区体育公园工程V段钢结构部分投标文件416.4.现场钢结构安装质量控制措施6.4.1.优化施工方案和合理安排施工程序?作好每道工序的质量标准和施工技术交底工作?搞好图纸审查和技术培训工作。　　6.4.2.严格控制进场原材料的质量?对钢材等物资除必须有出厂合格证外?尚需经试验进行复检并出具复检合格证明文件?严禁不合格材料用于本工程。　　6.4.3.合理配备施工机械?搞好维修保养工作?使机械处于良好的工作状态。 　　6.4.4.对产品质量实行优质优价?使工程质量与员工的经济利益密切相关。　　6.4.5.采用质量预控法?把质量管理的完全事后检查转变为事前控制工序及因素?达到“预控为主”。　　6.5.施工过程中的质量控制6.5.1.加强施工工艺管理?保证工艺过程的先进、合理和相对稳定?以减少和预防质量事故的发生。　　6.5.2.坚持质量检查与验收制度?严格执行“三检制”?上道工序不合格不得进入下道工序施工?对于质量容易波动?容易产生质量通病或对工程质量影响比较大的部位和环节加强预检、中间检和技术复核工作?以保证工程质量。　　6.5.3.做好各工序或成品保护?下道工序的操作者即为上道工序的成品保护者?后续工序不得以任何借口损坏前一道工序的产品。　　福田区体育公园工程V段钢结构部分投标文件426.5.4.及时准确地收集质量保证原始资料?作好归档工作?为整个工程积累原始准确的质量档案?各类资料的与施工进度同步。　　6.6.钢结构施工的质量报验钢结构工程施工必须在原材料、制作、安装等各方面严格控制把关?确保钢结构工程质量达到优良标准。　　因此钢结构工程施工的各个工序环节必须进行质量控制、自检?并报请监理检查、验收。　　钢结构制作部分的报验工作分别由钢构件加工厂向业主、监理进行申报?钢结构现场安装的报验工作由我司向业主、监理进行申报?并且要求上道工序完成、验收合格后?方可进行下道工序的施工。　　 7.安全施工7.1.现场安全施工管理7.1.1.安全生产管理机构在现场建立以项目经理为首的安全生产管理小组?专职安全员、各专业工种管理人员?班组负责人任兼职安全员?见下图?7.1.2.施工现场安全教育项目经理项目副经理安全组组长机电工长制作组组长安装工长涂装负责人福田区体育公园工程V段钢结构部分投标文件43a.贯彻执行劳动保护、安全生产、消防工作的各类法规、条例、规定?遵守局、工地的安全生产制度、规定、要求。　　b.施工负责人必须对职工进行安全生产教育?增强法制观念和提高职工的安全生产思想意识及自我保护能力?自觉遵守安全纪律、安全生产制度?服从安全生产管理。　　c.所有的施工及管理人员必须严格遵守安全生产六大纪律?正确穿、戴和使用好劳动防护用品。　　d.认真贯彻执行工地分部分项、工种及施工技术交底要求。　　施工负责人必须检查具体施工人员的落实情况?并经常性督促、指导?确保施工安全。　　e.施工负责人应对所属施工及生活区域的施工安全质量、防火、治安、生活卫生各方面全面负责。　　f.按规定做好“三上岗”、“一讲评”活动?即做好上岗交底、上岗检查、上岗记录及周安全活动?定期检查工地安全活动、安全防火、生活卫生?做好检查活动的有关记录。　　g.对施工区域、作业环境、操作设施设备、工具用具等必须认真检查发现问题和隐患?立即停止施工并落实整改?确认安全后方准施工。　　h.机械设备、脚手架等设施?使用前需经有关单位按规定验收?并做好验收及交付使用的书面手续?严禁在未经验收或验收不合格的情况下投入使用。 　　i.对于施工现场的脚手架、设施、设备的各种安全设施、安全标志和警告牌等不得擅自拆除、更动?必须经规定负责人及安全管理员的同福田区体育公园工程V段钢结构部分投标文件44意?并采取必要可靠的安全措施后方能拆除。　　j.特殊工种的操作人员必须按规定经有关部门培训?考核合格后持有效证件上岗作业。　　起重吊装人员遵守十不吊规定?严禁不懂电气、机械的人员擅自操作使用电器、机械设备。　　k.必须严格执行各类防火防爆制度?易燃易爆场所严禁吸烟及动用明火?消防器材不准挪作它用。　　电焊、气割作业应按规定办理动火审批手续?严格遵守十不烧规定?严禁使用电炉。　　冬季作业如必须采用明火加热的防冻措施时?应取得工地防火主管人员同意。　　配备有一定数量干粉灭火器?落实防火、防中毒措施?并指派专人值班。　　l.工地电气设备?在使用前应先进行检查?如不符合安全使用规定时应及时整改?整改合格后方准使用?严禁擅自乱拖乱拉私接电气线路。　　m.其他未经交底人员一律不准上岗?新进人员上岗?须经施工负责人作补充交底。　　7.1.3.现场安全生产技术措施a.要在职工中牢牢树立起安全第一的思想?认识到安全生产?文明施工的重要性?做到每天班前教育?班前总结?班前检查?严格执行安全生产三级教育。 　　b.进入施工现场必须戴安全帽?高空作业必须系好安全带。　　c.吊装前起重指挥要仔细检查吊具是否符合规格要求?是否有损伤?所有起重指挥及操作人员必须持证上岗。　　d.高空操作人员应符合超高层施工体质要求?开工前检查身体。　　e.高空作业人员应佩带工具袋?工具应放在工具袋中不得放在钢梁或福田区体育公园工程V段钢结构部分投标文件45易失落的地方?所有手动?如手锤、扳手、撬棍??应穿上绳子套在安全带或手腕上?防止失落伤及他人。　　f.钢结构是良好导电体?四周应接地良好?施工用的电源线必须是胶皮电缆线?所有电动设备应安装漏电保护开关?严格遵守安全用电操作规程。　　g.高空作业人员严禁带病作业?禁止酒后作业?并做好防暑降温工作。　　h.吊装时应架设风速仪?风力超过6级或雷雨时应禁止吊装?夜间吊装必须保证足够的照明?构件不得悬空过夜。　　i.乙炔、油漆等属易爆、易燃物品?应妥善保管?严禁在明火附近作业?严禁吸烟。　　CO2气体也应妥善保管。　　j.焊接平台搭设后应作好防火措施?防止火花飞测。　　7.2.施工安全保障设施钢结构安装高空作业量大?需用安全设施多?为确保施工安全?现场将组建专业安全班组?负责工程安装中所需的一切安全设施的搭设。 　　7.2.1.现场防火及台风、水灾、地震之防护7.2.1.1.气象机关发布暴雨、台风警报后?守卫及有关单位应随时注意收听报告台风动向之广播?转告项目经理或审查主管。　　7.2.1.2.台风接近本地区之前?应采取如下预防措施?a.关闭门窗?如有特别防范设备?亦应装上?井架、外架上绑扎防护物并与建筑物拉接牢固。　　b.熄灭炉火?关闭不必要电源或煤气。　　福田区体育公园工程V段钢结构部分投标文件46c.重要文件及物品放置于安全地点。　　d.放在室外不堪淋雨的物品?应搬进室内或加以适当遮盖。　　e.准备手电筒、蜡烛、油灯等照明物品及雨衣、雨鞋等雨具。　　f.门窗有损坏应紧急修缮?并加固房屋天面及危墙。　　h.指定必要人员集中待命?准备抢救灾情。　　7.2.1.3.强台风袭击时?应采取下列措施?a.关闭电源或煤气。　　b.非绝对必要?不可生火?生火时应严格戒备。　　c.重要文件或物品应有专人看管。　　d.门窗破坏时?警戒人员应采取紧急措施。　　e.为防止雷灾?易燃物不应放在高处?以免落地造成灾害。　　f.为防止被洪水冲击之处?应采取紧急预防措施。　　7.2.2.现场防雷击措施加强防雷接地检测?接地电阻不得大于4欧姆。　　8.成品保护措施8.1.成品保护组织机构本工程工期紧,如何进行成品保护必将对整个工程的质量产生其重要的影响?必须重视并妥善地进行好成品保护工作?才能保证工程优质高速地进行施工。 　　这就要求我们成立成品保护专项管理机构?有序地进行穿插施工?对制作、运输堆放、拼装、吊装及已完部分进行有效保护?确保整个工程的质量及工期。　　成品保护管理组织机构首先根据实际情况制定具体的成品、半成品保福田区体育公园工程V段钢结构部分投标文件47护措施及奖罚制度?落实责任单位或个人?然后定期检查?督促落实具体的保护措施?并根据检查结果?对贡献大的单位或个人给予奖励?对保护措施不得力的单位或个采取相应的处罚手段。　　8.2.成品保护的实施措施工程施工过程中?制作、运输、拼装、吊装及屋面板施工均需制定详细的成品、半成品保护措施?防止屋架变形及表面油漆破坏等?任何忽视均将对工程顺利开展带来不利影响?因此制定以下成品保护措施。　　8.2.1.防止变形钢结构弧型悬挑梁、及其它钢构件在运输、堆放过程中设计专用胎架?拼装时必须设计专用胎架。　　转运和吊装时吊点及堆放时搁置点的选择均须通过计算确定?确保各构件内力及变形不超出允许范围。　　运输、转运、堆放?拼装、吊装过程中应防止碰撞、冲击而产生局部变形?影响构件质量。　　8.2.2.禁止随意割焊施工过程中?任何单位或个人均不得任意割焊。　　8.2.3.防止油漆破坏所有构件在运输、转运、堆放、拼装及安装过程中?必须注意油漆的保护。　　搁置点、捆绑点均需加软垫。 　　钢结构安装就位后?机电、屋面板安装班组在穿插施工中应特别注意交叉施工部位的保护?任何人均不得随意敲打杆件。　　现场禁止随意动火。　　福田区体育公园工程V段钢结构部分投标文件48。　　　　内容仅供参考　　 '
