锅炉钢结构施工方案培训资料.doc

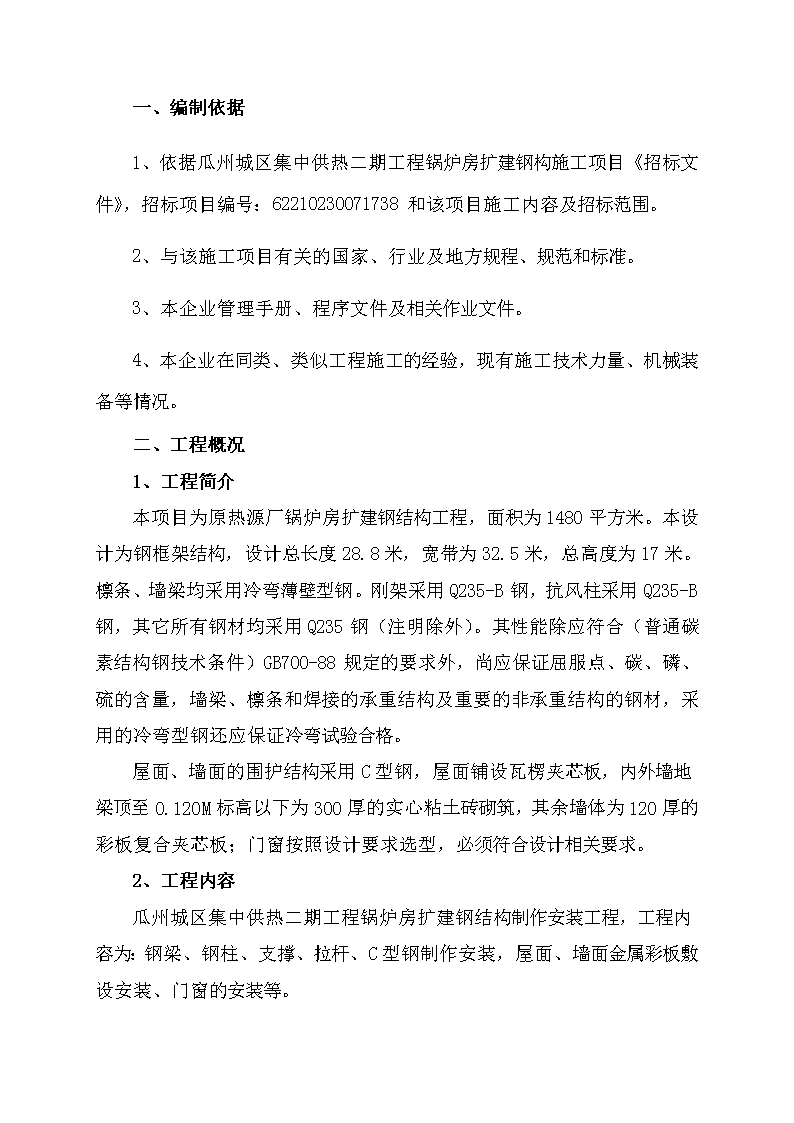

'一、编制依据1、依据瓜州城区集中供热二期工程锅炉房扩建钢构施工项目《招标文件》，招标项目编号：62210230071738和该项目施工内容及招标范围。2、与该施工项目有关的国家、行业及地方规程、规范和标准。3、本企业管理手册、程序文件及相关作业文件。4、本企业在同类、类似工程施工的经验，现有施工技术力量、机械装备等情况。二、工程概况1、工程简介本项目为原热源厂锅炉房扩建钢结构工程，面积为1480平方米。本设计为钢框架结构，设计总长度28.8米，宽带为32.5米，总高度为17米。檩条、墙梁均采用冷弯薄壁型钢。刚架采用Q235-B钢，抗风柱采用Q235-B钢，其它所有钢材均采用Q235钢（注明除外）。其性能除应符合（普通碳素结构钢技术条件）GB700-88规定的要求外，尚应保证屈服点、碳、磷、硫的含量，墙梁、檩条和焊接的承重结构及重要的非承重结构的钢材，采用的冷弯型钢还应保证冷弯试验合格。屋面、墙面的围护结构采用C型钢，屋面铺设瓦楞夹芯板，内外墙地梁顶至0.120M标高以下为300厚的实心粘土砖砌筑，其余墙体为120厚的彩板复合夹芯板；门窗按照设计要求选型，必须符合设计相关要求。2、工程内容瓜州城区集中供热二期工程锅炉房扩建钢结构制作安装工程，工程内容为：钢梁、钢柱、支撑、拉杆、C型钢制作安装，屋面、墙面金属彩板敷设安装、门窗的安装等。 3、施工技术关键点3．1钢结构制作时，对连接板的制孔尺寸及其与柱、梁的装配尺寸必须进行严格控制，否则会影响安装进度和质量。3.2钢结构基础施工时，必须配合土建单位，对预埋螺栓及预埋板的安装偏差必须严格控制，否则影响安装质量及进度。3.3钢结构在运输和安装过程中的变形，是施工过程的不利因素。3.4钢结构的吊装，必须要有切实可行的吊装措施，有吊装经验的起重工进行吊装，否则会影响工期及质量，造成钢结构整体或局部变形。3.5彩板的安装，必须了解其材料的性能，选用合理的安装程序，才能保证其平整度。3.6门窗洞口、屋面转角处的包边等，必须严格按有关要求进行施工，以防有漏雨现象的发生。4、采取的对策针对上述工程特点及难点，制定以下施工措施：4.1认真进行图纸审核和技术质量、安全、交底，从设备、材料进货验收到工程竣工全过程进行控制，同监理和业主保持良好工作关系，及时沟通，精心组织施工，细化施工工序，严格控制技术、质量细节，特别是关键点的控制；制作加工工艺及装配精度应严格控制。4.2在施工组织上应分部、分项、分段、分阶段进行科学施工，保证做到安全有序，保质保量，文明施工。4.3与供货商签定周密的供货合同，保证供货质量及供货时间，确保整体工程进度及工程质量。4.4积极与建设单位、监理单位及设计单位配合，及时解决现场所出现的技术问题，确保正常施工条件及施工质量。 4.5认真编制工程进度计划表，控制关键点，从组织机构、施工人员、机具设备和技术措施等方面保证工程质量和工期要求，按安装先后时间顺序进行加工预制，硧保现场安装的需要。4.6为确保工程质量，施工时应编制专项施工方案，如焊接作业方案、吊装方案、雨季施工方案、安全技术措施方案等，并严格执行。4.7非标准件加工制作时，为保证焊接质量，编制焊接工艺作业指导书，减少焊接变形。4.8钢结构件在起吊运输安装过程中，尽量采用尼龙吊带或垫木块等措施，防止划伤损坏构件，在运输过程中作专用胎架，防止构件运输变形。4.9本工程参与施工人员参加意外伤害保险，严格遵守有关安全操作规程及安全施工方案。4.10根据本工程特点及现场实际，施工总体安排合理交叉施工，保证施工工期，施工组织做到紧密衔接，合理搭接，力求施工的连续性。5、施工执行技术标准、规范及参考资料《建筑工程施工质量验收统一标准》GB50300-2001；《钢结构施工质量验收规范》GB50205-2001；05-21《建筑钢结构焊接技术规程》JGJ81-2002；-2002《冷弯薄壁型钢结构技术规范》GB50018-2002；《门式刚架轻型房屋钢结构技术规程》CECS102-2002；《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91；《压型金属板设计施工技术规程》YBJ216-88；- 《建筑施工高处作业安全技术规范》JGJ80—91；《建筑机械使用安全技术规程》JGJ33—86；《施工现场临时用电安全技术规范》JGJ46—88；《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；三、施工组织措施3.1、施工准备工作计划3.1.1施工技术准备：积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施。做好现场定位桩的测设工作，完成工程的定位放线工作等。3.1.2物资的准备：根据施工预算和分部分项工程施工方法和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。根据各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。3.1.3组织准备： 成立以项目经理为领导的项目经理部的组织机构，建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和文明施工等方面的教育。在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。为了加快施工准备工作的进度，必须加强建设单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作由领导、有组织、有计划和分期分批地进行。对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。3.2、项目管理组织机构组成 项目管理组织机构项目经理项目技术负责人资料员预算员材料员安全员质检员施工员施工班组3.3、施工资源准备3.3.1、人力资源配备计划 根据该项目的工程量和全国统一劳动定额及类似工程劳动力使用情况和公司目前劳动力状况，经过分析、测算、预测该项目工程劳动力需求计划。为了确保该项目工程施工进度计划的实现，必须对人力资源进行优化配置，使其充分利用，降低工程成本，根据该项目进度计划和工程需要数量进行劳动力配备工作，根据人力资源的总量和企业内部建筑安装定额进行平衡控制。3.3.2、劳动力计划表（见附表二）：3.4、施工机械设备投入计划见附表一;本工程拟投入的施工机械机具和工具需求计划见附表一所示。3.5、现场准备3.5.1、施工现场总平面规划的原则1）要根据建筑总平面图、单位工程施工图、以确定的施工方法、施工进度计划进行布置。2）在满足施工条件的情况下，尽可能减少施工用地，要求布置紧凑，减少管线的敷设。3）在确保顺利施工的情况下，尽量少建临时设施。要充分利用施工现场附近的新旧建筑物。4）最大限度地减少现场内运输。各种材料设备可按计划分期分批进场，材料设备堆放场地，要按使用时间的要求，尽量靠近使用地点。5）生活设施要靠近施工现场，便于职工的生产和生活的安排，福利设施也应在生活区范围内。6）施工平面须按照当地部门有关规定布置，并符合城市卫生、安全、保卫、防火、环境和劳动保护方面的规定和要求，便于文明施工。3.5.2、施工临时用水用电计划1)施工临时用水计划本工程施工临时用水计划主要为洒水降尘等施工用水以及现场生活用水。水源及排水，待正式施工时向建设单位现场协商解决，由施工单位进行临时用水管线敷设。2)施工临时用电计划 施工临时用电主要为施工机械、电动工具、临时照明等用电。电源具体接入根据现场实际情况，施工单位向建设单位现场协商解决。由施工单位进行临时用电线路敷设。根据施工主要用设备及功率，确定总用电量：四、施工程序与技术方案（一）、材料要求1、材质说明工程项目所采用的焊接H型钢、板材、线材、C型钢、彩板、螺栓必须符合设计图纸及相关规范的要求，并具有材料质量证明文件。2、材料采用标准(1)、《普通碳素结构钢技术条件》(GB700-88)；(2)、《低合金高强度结构钢》(GB/T1591-94)；(3)、《碳钢焊条》（GB5117-95）；(4)、《熔化钢用焊丝》（GB/T14957-94）；(5)、《冷弯薄壁型钢结构技术规范》（GB50018-20020；(6)、《钢结构用高强度螺栓连接副》（GB/T3632-95）；(7)、《碳素钢埋弧焊用焊剂》（GB/T5293-85）；3、材料的取样检验3.1如果甲方或监理对材料的质量等有疑问时，在工程钢结构加工前7天对材料进行取样检验，检验方法应符合GB232-88、GB222-88、GB227-87所规定的标准要求。3.2材料的取样与试验，检验结果及原材料的出厂合格证书必须报甲方或监理进行审批，材料的变更及代用必须经甲方（监理）设计院批准后，方可执行。3.3材料的包装、运输、验收3.3.1 钢板的标志、质量证明书应符合GB2102-88《钢板的包装、标志、质量说明书》规定要求。3.3.2钢板表面不得有气泡、结疤、明显凹面、裂纹和压入的氧化铁皮等缺陷。钢板、型钢，其表面缺陷补焊后，用手工或机械方法清除，清理厚度不得超过钢板厚度负偏差范围。3.3.3该工程所采用焊接材料，应符合设计要求。其外观质量，熔敷金属，化学成份及其机械性能均应符合GB/T5117-95《碳钢焊条》的质量要求。3.3.4钢板、型钢采用喷印方式进行标识。标志内容应字迹清楚，实用可靠，标识上应有生产厂家、材质、炉批号、重量等内容，所有标识应与材料合格证内容相符。3.3.5材料运输，同一规格、同一批号，同材质的材料，尽量集中在一起运输，做好标识以便卸车托运搬运分类堆放，在运输过程中应对材料做好防护措施，以免材料表面质量受损，影响其使用性能，材料的搬运和堆放作业，应采取适当措施，以满足其使用性能不受影响。3.3.6.材料验收主要材料要有一套完善、清晰的货物检验合格说明书和交货清单，材料按时进行检验和验收，每项批应尽量由同一钢号、同一炉号、同一规格的材料组成，材料检验由甲方（或监理）、承包方双方代表共同组成。a.材料规格、尺寸检验，钢板的厚度在距离顶角不小于100mm处测量：其测量选用游标卡尺，宽度和长度的测量工具选用钢卷尺，测量后的尺寸偏差应符合GB3275-88标准规定，抽测比例可在1%至3%之间，圆钢、型钢测量在距离端部标500mm处进行，通常用卡钳和游标卡尺，厚度测量一般用游标卡尺或千分尺，必要时采用超声波测量，其测量后双方检验人员须做好测量记录。b. 材料的成品化学成分及力学性能，应符合GB/T1591-94、GB700-88标准规定要求，材料应有生产厂家开具的质量说明书，质量保证书的内容包括材料的品名、钢种、熔炼号、规格、级别，化学成份及力学性能，工艺性能及其它规定需要的各项技术指标，各项技术指标都要与相应的标准进行核对，是否符合标准的规定和要求，检验结果及材料质量证明保证书报监理单位审批。（二）、构件预制加工生产工艺流程平板→切割下料→H型钢组立→焊缝焊接→H型钢矫正→连接板及筋板配装、焊接→构件预拼装→除锈→油漆喷涂→包装出厂。当安装施工准备工作达到钢构件可进现场条件时进行运输，运输应在涂层干燥后进行，运输时应把钢构件捆扎牢固、保护涂层不受损伤。为保证钢构件不变形、不损坏、不散失，以及运输的安全，要做到不超载、不超长，不超宽，不超高。（三）、钢结构加工制作程序:3.1.材料检验：钢结构制作与安装需用的钢材，必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料（焊条、焊丝和焊剂，高强度螺栓、普通螺栓及铆钉等）和涂料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。3.2材料矫正：钢结构制作工艺中矫正是关键的工序，是确保钢结构制作质量重要环节。对于各种型材，如变形超标，下料前应以矫正。 制作钢结构的钢材矫正应用平板机、型钢矫直机矫正和人工矫正，矫正后钢材表面，不应有明显的凹面或损伤，划痕深度不大于0.5mm。人工矫正钢板时，应根据变形情况，确定锤击顺序。3.3放样：　　3.3.1放样前应该核对施工图、熟悉工艺标准、掌握各部件的精确尺寸严格控制尺寸精度；3.3.2度量工具必须经法定计量单位校验；3.3.3放样应以施工图的实际尺寸1:1的大样放出有关的节点，连接尺寸，作为控制号料、弯制、剪切、铣刨、钻孔和组装等的依据。3.3.4放样样板制作：样板采用厚度0.3mm的薄铁皮制作，应考虑切割、焊接、铣、刨及火煨等加工余量。样板上应标记切线、孔径、上下、左右、反正的工作线和加工符号（如弯曲、铲、刨等），注明规格、数量及编号，标记应细小清晰。3.3.5放样应在放样平台上进行，平台必须平整稳固。放样平台严禁受外力冲击，以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线，依次放出构件各节点的实样。3.4号料：号料前应详细熟悉样板上的符号和号料的数量。板材号料应号出基准检查线；号孔应号规孔线。号料后应在零件上注明零件的编号、数量、加工方法等，并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量，以及焊接收缩余量。3.5切割：本工程钢板切割均采用气割的方法。在气割钢板和型材时，厚度在14mm以下时缝宽为2mm；厚度在16～20mm以下时缝宽为2.5mm，气割后的钢板和型钢的气割面的平面度和割纹深度以及局部缺口深度都必须符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。 3.6加工：为了消除切割后钢材硬化或产生淬硬层，以保证构件连接接触严密、平整和其焊接坡口的加工质量。所以需要对切割后钢材的边缘进行加工，以确保加工的精度。边缘加工的宽度、长度、边直线度、相邻两边夹角、加工面垂直度以及加工面表面粗糙度都必须符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。3.7制孔：采用钻孔的方法钻孔是在钻床上进行。为了确保指控的质量应预先在零件上冲成或钻成小孔，待结构装配时，将孔扩钻至设计孔径，确保孔壁不受损伤达到孔壁光滑。为了确保群控制作的质量，应预先制成钻模，严格控制孔群的位置，制孔时将钻模覆在零件上钻孔。所有制孔的质量应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。（四）、焊接质量控制技术措施：1、主要焊接工作内容本工程主要焊接分两部分组成：第一部分为厂内构件制作焊接，主要内容为钢柱、抗风柱、钢梁、次梁的组装焊接。第二部分现场安装焊缝。2、焊接方法、设备、材料的选择：2.1为保证钢柱、抗风柱、钢梁的焊接质量，提高焊接效率，优先采用埋弧自动焊。焊缝经检验合格，变形矫正后组装零部件，采用手工焊接，现场安装焊缝均采用手工焊。2.2焊接设备的选择门式埋弧自动焊机MZ—1000硅整流电焊机ZX—4002.3焊接材料的选择埋弧自动焊丝选用H08A，规格为Φ4mm 埋弧自动焊焊剂用HJ431型，颗粒为0.3-2.0mm手工焊焊条E5015、E4303型规格Φ3.2-Φ4.0mm3、焊工资格：本工程焊接由取得《锅炉压力容器焊工合格证》或按JGJ8191《建筑钢结构焊接技术规程》第八章规定、培训、考试合格，取得相应焊接项目合格证，并在有效期内的焊工担任，脱离焊接作业6个月需要重新培训、考核。4、焊前准备4.1焊接胎具的制作、验证焊接胎具、卡具的制作验证是保证焊接质量，防止焊接变形的主要条件之一，因此、焊接胎具（包括自动焊焊件台架，焊接平台，翻转台架）必须在制作、安装后进行检查、测量找平调整并进行构件模拟焊接试验，确认胎具满足保证焊接要求，方可正式投入使用，在使用过程中经常检查、调整、验证。4.2焊材领用、保管、烘烤、发放工程选用焊材必须是质量稳定，守信用的生产厂产品，选购的焊材批号、型号、牌号、规格、生产日期同质量证明书内容相符，焊材必须设专人负责保管、烘烤、发放。焊材存放必须设存放架，最下层离地300mm以上，距墙300mm以上，、分批号、分牌号、规格、标识，挂牌分开存放，以防误用。存放场所必须通风、干燥、最好温度控制在10-20摄氏度，相对湿度不超过50%。焊材使用前按照焊材说明书的烘烤时间，温度进行烘烤，烘烤必须做好记录，焊条烘干次数不得超过2次。焊材发放，按当天的工作量进行发放，对完成当天工作量剩余焊材必须收回，由专人统一管理，并做好发放，回收记录。 对于低氢型焊条经烘烤后应放入保温桶内，随用随取。焊丝在使用前应除锈清污，焊剂应按照说明书的烘烤时间，温度进行烘烤。发放的焊条、焊丝，不得有药皮脱落、生锈现象。4.3坡口检查已加工完成的坡口及焊口两侧30mm范围将油污、水、浮锈等清除干净，检查坡口角度是否符合工艺要求，对坡口边缘上的缺棱小于3.0mm，可用磨光机打磨修，大于3.0mm的缺棱或沟槽应用Ф3.2mm以下的低氢型焊条补焊，并修磨平整。坡口或焊口边缘出现分层或裂纹，须用10倍放大镜或超声波探伤检查其长度和深度，用磨光机、气刨等方法清除分层裂纹，用Ф3.2低氢型焊条补焊，并修磨平整。4.4施焊环境：雨雪天气，禁止露天焊接。温度低于-10摄氏度，风力超过4级以上，未采取防风、加热措施，禁止施焊。4.5定位焊必须由持证焊工担任，定位焊采用的焊材与正式施焊焊材相同。定位焊焊缝厚度不大于焊件厚度的2/3，定位焊缝长度应根据构件的结构形式、焊件厚度确定，一般应不小于40㎜，间距300～600㎜为宜。定位焊缝不得有夹渣、气孔、裂纹，如发现有上述缺陷，应清除重新点固焊。4.6设置引弧、收弧板对接和T型角焊缝必须在焊缝两端设置引弧、收弧板，材质应同被焊件，厚度同被焊件相同为宜。自动焊长度≥150㎜，宽度大于80㎜，手工焊长度应大于60㎜，宽度大于50㎜。焊接完毕，必须用氧、乙炔切割或用等离子切割引弧、收弧板，不得用锤击，引弧、收弧板切除后，应用砂轮沿受力方向修磨平整。 4.7焊件固定：组装好的施焊构件，如钢柱、钢梁必须放置在焊接台架上，并检查焊缝位置的水平度，构件放置角度，并确认自动焊机机头焊咀沿焊缝长度方向对准中心，高度一致，构件可用卡具固定，方可施焊。焊接参数选择：①手工焊：Ф3.2㎜焊条电流90～120A为宜Ф4.0㎜焊条电流160～180A为宜②埋弧自动焊：依据焊接工艺评定取得的工艺参数所编制的焊接作业指导书规定的焊接工艺要求，选择参数，特别是第一层施焊必须选择较小的线能量及较小直径的焊丝，其目的在保证焊件熔透的前提下减小焊接应力和防止焊接变形。5.焊接过程质量保证技术措施：5．1钢柱、钢梁、次梁厂内制作焊接5.1.1焊件组装成H钢型采用埋弧自动焊，H钢必须在经校验合格的台架上施焊，台架与焊件侧向用钢性卡具固定，使其再焊接中呈沿长度方向自由伸缩状态，减小焊接变形。焊件始终位置与水平焊接位置，自动焊机焊咀与焊缝中心保持垂直，便于使焊件熔透，保证焊缝质量和外观变形。第一层选用焊丝不大于Ф4.0㎜，在保证熔深的基础上，尽量防止烧穿。焊缝反面可用碳弧气清根，清根后必须用角向磨光机清除熔渣和飞溅，并确保焊缝无渗碳存在。焊缝厚度保证在设计规定和规范允许范围，不宜过大使其焊缝应力增加，变形倾向增大，并造成资源浪费，过小使其焊缝强度达不到性能要求，降低机械强度，缩短使用寿命。5.1.2 自动焊焊接方向、顺序、层次必须严格执行焊接作业指导书工艺要求，为防止因操作失误而造成焊件扭曲变形，每层、每道焊缝施焊前，两名操作者检查，确认方向、顺序无误，方可开机焊接。每焊完一层或一道焊缝必须清除干净熔渣，由操作者进行自检，发现有焊偏、气孔现象，用角向手把砂轮清除气孔，用E5015型Ф3.2㎜焊条补焊，并用手把砂轮修磨。每完成一根H钢焊件，经操作者自检，班长、工长检查合格，做好焊接记录，由质检员对焊件检查合格后，在焊接记录上签字，方可通知进行无损检测。5.2焊件加劲板、连接板、端板、檩条托板的手工焊连接板、端板、加劲板、檩条托板的焊接应按规定的工艺进行施焊，特别是连接板、水平加劲板与钢柱腹板装配焊接按工艺要求采用Ф3.2㎜焊条焊接。焊接时应先焊连接板与钢柱腹板的角缝，后焊水平加劲板与钢柱连接的角缝，随后焊接水平加劲板与连接板角缝。6、现场焊接安装6.1焊条的选择及使用现场安装支架安装选用E5015型，规格3.2～4.0㎜焊条。焊条放置在保温桶内，随用随取。低氢型焊条严禁放置在钢件或地上，以防受潮，影响焊接质量。6.2施焊环境现场施焊应对被焊件焊口及两侧30㎜范围内的尘土、水气等清理干净。当风速大于6米/秒时，无防风措施严禁施焊。6.3现场焊接 现场施焊为高空作业，必须遵照安全技术措施和《建筑安装安全技术操作规程》操作。作业用工具必须放置在工具袋内，确保施工安全。现场安装焊接、位置受环境条件的限制，劳动强度、焊接难度增大，在严格执行焊接工艺文件的同时，更应增强质量意识，加强自检、互检、专检力度。现场焊缝大部分为角焊缝，焊脚高度严格控制在技术要求的范围内，防止因疲劳、条件影响而减小焊缝厚度，降低焊缝强度。7.焊接检验7.1质量检查员负责验证钢材、焊接材型号、规格、材质与本工程设计规定的相符性，焊缝外观质量是否符合设计规定和规范要求，能否满足建设单位的要求。负责检查施焊焊工资格，禁止无证上岗，超项目操作。检查、监督工艺文件、操作规程的实施。7.2施焊班组兼职检查员：7.2.1负责检查工艺文件的具体落实、执行，监督操作者的质量自检活动。负责焊缝质量的检查，督促操作者准确、及时、清楚的填写焊接记录。焊缝外观质量检验严格执行本公司《检验与试验控制》程序，确保“三检”制度的落实，责任到人。7.2.2焊缝外观成形：焊波应均匀，不得有裂纹、未熔合、夹渣、焊瘤、超规范咬边，烧穿、针状气孔、焊接区不应有飞溅、焊疤等缺陷。8、无损检测8.1焊接H钢对接焊缝质量为二级，对接焊缝采用全熔透焊缝，应进行20%的超声波探伤，检验等级B级，按GB11345-90Ⅲ级合格。A、对于二级焊缝20%的检测，对检验不合格焊缝进行两边扩探，如有一边不合格，则该焊缝必须全部进行超声波探伤。B、每个焊口超声波检验点都应标明检验识另标记，并在焊缝边缘标上检验编号钢印。C、绘制超声波探伤平面示意图，标明检验位置和检验编号。D、探伤报告同示意图一同归入质量记录文件。8.2、焊缝返修 经外观检验，无损探伤发现的焊接缺陷，依据本公司不合格品控制程序及纠正预防措施程序和“返修”、“返工”工艺进行缺陷的清除焊接。A、焊缝“返修”、“返工”必须严格按照已批准的“返修”、“返工”工艺，对重要、关键焊缝“返修”、“返工”，专职质检员，焊接技术员必须到现场监督“返修”、“返工”工艺的实施。B、“返修”、“返工”焊接完成后，必须重新检验，并按本公司《检验和试验控制》和《检验和试验状态控制》程序标识。C、准确、真实、清楚填写“返修”、“返工”记录和检验记录，记录在专职质检员审查签字后归入质量记录文件。9、组装：9.1钢结构组装前,应按施工图、施工方案及其下料单,清点和检查加工件的材质、规格、数量和加工质量,并将组件连接接触部位和沿焊缝边缘每边30～50mm范围内的铁锈、毛刺、污垢等清除干净。9.2组装平台及拼装模具应经测平,组装平台平面高低差不应超过4mm,并加以固定.构件的组装应在部件的组装、焊接、矫正后进行,以保证构件组装的精度。9.3组装时应进行零件组装的调整定位，以防止过大的外力强行组对，避免构件内产生附加应力、产生疲劳或裂纹等缺陷。9.4组装时应防止焊接变形。为了保证焊接结构的质量，防止焊接产生应力、变形和裂纹等缺陷，所以本工程在组装焊接时，选择对称法的施焊顺序，焊缝布置的位置采用两边对称，尽量减少焊缝和不等规格或异种钢材相焊；采用较大的夹具将焊件固定以增加罕见的刚度；采取反变形的措施，即在焊前进行组装，先将焊件向与焊接后产生变形相反的方向进行人为的适量变形，以达到焊后抵消变形的目地。10、矫正： 组合H型钢因焊接产生的变形，本工程采用机械和高温加热矫正调直，进行热矫正时，加热温度不应超过9000C，加热矫正后应自然冷却，在矫正过程中，不得损坏钢材材料组织。11、除锈、施涂11.1本工程采用机械抛丸除锈。除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。11.2施涂：本工程施涂的方法采用喷涂法。喷涂顺序为：先上后下、先难后易、先左后右、先内后外，以保持涂层厚度均匀一致，不漏涂。钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。(1)施工准备①根据设计图纸要求，选用油漆。②准备除锈机械，涂刷工具。③涂装前钢结构、构件已检查验收，并符合设计要求。④防腐涂装作业在公司油漆厂区进行，油漆厂区具有防火和通风措施，可防止发生火灾和人员中毒事故。(2)、工艺流程基面清理→涂装 (3)、涂装施工①、基面清理：a.钢结构工程在涂装前先检查钢结构制作,安装是否验收合格.刷前将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。b.为保证涂装质量，采用自动喷丸除锈机进行喷丸除锈。该除锈方法是利用压缩空气的压力，连续不断地用钢丸冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。这种方法效率高，除锈彻底，比较先进的除锈工艺。②、涂装：a.调合油漆，控制油漆的粘度、稠度、稀度、兑制时充分的搅拌，使油漆色泽、粘度均匀一致。b.刷第一层油漆时涂刷方向应该一致，接搓整齐。c.待第一遍干燥后，再刷第二遍，第二遍涂刷方向与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致。d.涂刷完毕后在构件上按原编号标注：重大构件还需要标明重量、重心位置和定位标号。(4)、涂层检查与验收①表面涂装施工时和施工后，对涂装过的工件进行保护，防止飞扬尘土和其他杂物。②涂装后处理检查，应该是涂层颜色一致，色泽鲜明，光亮，不起皱皮，不起疙瘩。③涂装漆膜厚度的测定，用触点式漆膜测厚仪测定漆膜厚度，漆膜测厚仪一般测定3点厚度，取其平均值。(5)、成品保护①钢构件涂装后加以临时围护隔度，防止踏踩，损伤涂层。 ②钢构件涂装后，在4小时之内遇有大风或下雨时，则加以覆盖，防止粘染尘土和水气，影响涂层的附着力。③涂装后的构件需要运输时，要注意防止磕碰，防止在地面拖拉，防止涂层损坏。④涂装后的钢构件勿接触酸类液体，防止咬伤涂层。11.3需要焊接的部位留出50mm左右不用喷涂。12、检验、编号等：在钢结构制作加工完后，应立即组织有关单位进行检验，验收合格后方可进行编号装车发送。在吊装和运输过程中，应采取措施防止预制件变形和预制件表面油漆损坏。（五）、钢结构的安装方案：1、安装施工程序安装前准备→基础复测→钢柱安装就位→钢柱找正、找平→主梁安装就位→其它构件安装就位→高强度螺栓初拧、终拧→屋面水平支撑安装→屋面、墙面檩条就位→拉杆与撑杆组装→彩板安装→屋脊盖板、天沟、泛水安装→喷涂密封→交工验收。2、安装前准备按现场布置和进入现场的材料、设备、人员计划进行准备。施工现场要做到“三通一平”。项目部进入施工现场开展工作，完成土建基础复测和验收工作，完成土建柱基础资料移交工作。分批的成品、半成品，物件进入现场，进行现场验收工作。项目部的各项指标挂牌及安全标志挂牌做完。吊装时路面管道、管沟、临时设施应进行保护，对吊装时阻碍的电杆、架子和电线、管道等，应采取保护或绕道。3、钢架梁、柱及其它构件安装 3.1安装应从轴线一端进行，按轴线顺序进行流水线安装，钢柱找正、找平后立即进行主梁安装，随后安装其它构件，以便形成整体，增加结构的稳定性；安装钢柱、钢梁人员分成两个作业小组，屋面檩条、拉杆、水平支撑由另外一个作业小组完成，形成一个流水作业工序，墙檩条可在屋面檩条完成后进行。3.2钢架柱的吊装采取25吨汽车吊1台，边退边进行吊装。钢架柱的安装允许偏差；①柱底板中心与轴中心偏移5mm；②柱基准点标高+3mm至-5mm；③柱轴线垂直度H/1000且≯25mm(柱H=高度)；3.3钢梁与钢柱连接应由吊车起吊在空中进行就位连接，连接形式是高强螺栓连接，高强螺栓为大六角头，一个螺栓两垫圈一个螺母组成。钢梁与连接板连接接点，安装时应达到85%的接触面，边缘最大间隙不大于0.8mm为合格。连接的高强螺栓应先初拧，最后终拧，初拧与终拧都必须当天完成，终拧应按规定的扭距值进行，初拧、终拧应按顺序，由螺栓群中央向外拧紧，终拧完的螺栓应露出螺母2扣。3.4钢梁安装时应搭设活动的操作平台。安装钢梁的允许偏差；①跨中垂直度h/250≯15mm(h=梁高)；②跨间距离±10mm；③翼缘节点错位±2mm；④翼板水平高低差±2mm；⑤端板接触间隙≮0.8mm；4、钢结构吊装：在吊装前编制可行的吊装方案，并经监理等有关单位的审定批准。 钢结构构件的堆放场地应平整坚实，无积水；堆放构件下应铺设垫木。堆放的构件按种类、型号、安装顺序编号分区放置。本工程采用25吨吊车进行安装，安装时应从一端开始吊装，在钢架安装完毕后应将其间的檩条、支撑、偶撑等全部安装好，并检查其垂直度。然后以这两榀钢架为起点，向车间的另一段顺序安装。除最初安装的两榀钢架外，所有其余刚架间的檩条、墙梁和檐檩的螺栓均应在校准后再行拧紧。钢架安装，应先立柱子，然后将在地面组装好的刚架梁吊装就位，并进行与柱连接。本工程吊装时采用多吊点。起吊和平移应缓慢。现场吊装采取单片吊装校正后逐片安装，临时浪风采用拉条固定。钢柱安装:吊装前首先确定构件吊点位置,确定绑扎方法,吊装时做好防护措施。钢柱起吊后,当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位.经过初校待垂直偏差在20MM内,拧紧螺栓,临时固定即可脱钩。钢梁吊装:钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装.钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正,然后固定连接。钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。墙面檩条安装:檩条截面较小，重量较轻，采用一钩多吊或成片吊装的方法吊装.檩条的校正主要是间距尺寸及自身平直度。间距检查用样杆顺着檩条杆件之间来回移动，如有误差，放松或拧紧螺栓进行校正。平直度用拉线和钢尺检查校正，最后用螺栓固定。安装校正： 钢柱校正:钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正,标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓,待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。钢梁校正:钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。4.1高强螺栓施工施工工序高强螺栓在施工前必须有材质证明书（质量保证书）必须在使用前做复试。高强螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭距系数发生变化。高强螺栓要防潮、防腐蚀安装螺栓时应用光头撬棍及冲钉对正上下（或前后）连接板的螺孔，使螺栓能自由投入。若连接板螺孔的误差较大时应检查分析酌情处理，若属调整螺孔无效或剩下局部螺孔位置不正，可使用电动绞刀或手动绞刀进行打孔。在同一连接面上，高强螺栓应按同一方向投入，高强螺栓安装后应当天终拧完毕。4.2钢结构刷漆钢结构在工厂已刷底漆，钢结构安装合格后，首先对在现场焊接的焊缝及周围采用手工进行除锈处理，除锈处理合格经认可，刷底漆。钢结构在刷面漆之前，应全面检查，对在运输或安装过程中油漆损坏部位进行修补，同时在刷面漆之前，应用棉纱头清理钢结构表面的油污和灰尘等。5、檩条及附件安装；檩条及附件安装在钢架就位稳定后同步进行。在安装檩条时，必须在钢架柱与梁全部检验合格后才能进行，墙檩条安装可穿插进行、檩条安装要求应横平竖直，不允许有扭曲、弯曲、高低不平现象。拉杆与撑杆组装应松紧适宜，不得造成檩条变形。6、楼承板的安装: 施工工艺流程：弹线排版下料吊运压型钢板安装堵头板和封边板安装拴钉焊接固定验收布筋埋件浇筑养护；6.1、弹线先在铺板区弹出钢梁的中心线，梁的中心线是铺设楼承板固定主位置的控制线，由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置，梁的中心线将决熔透焊次拴钉的焊接位置。因楼承板铺设后难以观测次梁翼缘板的具体位置，故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上，定拴钉时固应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上。6.2、排版下料根据图纸设计要求的搭接长度，主次梁位置、间距、跨度尺寸，分为标准跨压型钢板排版图；非标准跨压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。（六）、压型金属彩板的安装方案：1、安装工序金属彩板的现场堆放及保管→金属彩板的外观质量检查→金属彩板现场预制加工→金属彩板的吊装→金属彩板的安装→检查验收；2、现场堆放及保管金属彩板运到现场，一般采用人工卸货，卸货时从车尾卸车，往下拉动彩板时应在板与板之间加设一道厚棉布，防止彩板互相擦伤。彩板露天堆放时，必须整齐地放置在平整的场地上，下面必须铺上道木，道木距离以彩板不产生挠曲为宜。由于彩板上附有保护膜、不宜露天堆放时间过长，否则保护膜由于老化而粘接在彩板上，不易清除，影响彩板的外观质量。根据现场施工场地的实际情况，尽可能地在吊装位置处卸车堆放、避免二次倒运。3、金属彩板的外观质量检查 表面干净，无油污泥砂，无可察觉的凹凸和皱折，检查数量，每批抽查5%。但不应少于10件。涂层或镀层表面光洁平整，检查数量，每批抽查5%，但不应少于10件。金属彩板的尺寸偏差A、波高：h≤70mm±1.5mmh>70mm±2mmB、波距±2mmC、侧向弯曲、钢板20mm4、金属彩板现场预制加工洞口部分及泛水部分等需要切割加工，金属彩板切割采用专用电锯，切割时要放垫板。金属彩板切割时要用铅笔根据施工图和排版图画出切割线，切割后应用聚脂漆进行防腐。5、金属彩板的吊装金属彩板的吊装主要是垂直运输、采用保护性的扁担吊具，吊车采用25吨汽车吊，起吊及放置时均应缓慢进行，为防止彩板中间折弯，影响安装质量，吊具与彩板接触部分用软棉布包装加衬木板，以防擦伤板面。屋面彩板，吊上屋面后应放置在刚架梁附近，不能放置在跨中，以免由于集中荷载将屋面檩条压变形。6、金属彩板的安装安装时应找准起始基线，以保证彩板与结构轴线平行。当第一块彩板固定就位后，在屋顶的较低端拉一根连续的基准线，此线作为后续彩板基准线，以便于彩板安装校正。对每个屋面安装区域要定段检测，方法是测量一固定好的彩钢板宽度，其顶部与底部各测一次，检测彩钢板安装时的累计误差，表面彩钢板出现移动或安装成扇形，上下整段误差不能大于6mm 。当安装部位在边缘时，应保证边缘彩钢板的边线成一条直线，如需调整应在边缘金属彩钢板以内进行。彩钢板安装时应进行配件的安装，安装前应用软布将板面擦拭干净。7、屋面施工的要求7.1操作人员必须穿软底布鞋或胶鞋。在屋面行走时，要在彩板凹槽中行走，不能踩在波峰上。当沿屋面横向行走时，应尽量靠近或踩在屋面支撑点上即沿檩条部位行走。7.2屋面彩钢板折去保护膜后，表面较油腻，行走时应小心滑倒，尤其坡度大的屋面，最好要系上安全带，设安全绳。7.3自攻螺钉、螺帽颜色应与彩钢板颜色匹配。彩板留洞部分应采用防水盖密封处理，安装彩板所用密封胶采用中性固化硅酸胶，安装时如有彩板烤漆损坏应进行同颜色烤漆补漆。7.4在安装屋面彩板前，应将天沟焊口全部处理完毕，并做好落水口。墙面金属彩板安装前，应先进行泛水的安装。天沟安装完后，应用煤油对每道焊缝进行渗漏试验。7.5彩板安装时如需集中用力，如敲打，应用橡皮锤打击。板槽安装必须到位，即安装时能听到明显的卡口达声响。屋面彩板屋脊盖板安装时，将屋面板屋脊端板头向上搬翘起，防止雨水反爬。8、金属彩板及维护部分外观质量8.1屋面、墙面平整清洁、接槎顺直，纵、横搭接缝均呈直线，檐口和墙下端呈直线，无错钻孔眼。检查数量按面积每100平方米抽查1处，每处10平方米，但不应少于1处。8.2金属彩板在支撑构件上搭接，接缝均匀，整齐，严密无翘曲，检查数量按面积100平方米抽查1处，每处10平方米，但不少于1处。金属彩板与立体构件的连接质量。在支撑长度内接触严密。检查数量按面积100平方米抽查1处，每处10平方米，但不少于1处。8.3金属彩板及围护部分的安装允许偏差 8.3.1金属彩板的搭接长度a、h>70mm≥375mmb、h≤70mm屋面坡度<1/10≥250mm屋面坡度≥1/10≥200mmc、墙面≥120mm8.3.2安装允许偏差a、檐口与屋脊的平行度10mmb、波纹线对屋脊的垂直度L/1000且≯20mm（L=半坡长度）c、檐口和相邻两块板端部错位钢板5mmd、卷边板件最大波浪高钢板3mme、墙面彩板波纹线的垂直度H/1000且≯20mm（H=墙面高度）f、相邻两块下端错位5mm；五、工程质量控制措施:1、质量方针和目标：我项目部按照ISO9001标准的要求和公司《质量手册》的规定及本工程设计特点，制定了本工程质量方针和目标。质量方针：合理配置资源、科学管理、安全施工、奉献精品工程，增强顾客满意。质量目标：保证合同期内一次验收通过，交付顾客使用，增强工程质量顾客满意度。制作工程：分项工程合格率100%，质量保证资料齐全，观感质量的总评分得分率95%以上。安装工程：分项工程合格率100%，质量保证资料齐全，观感质量得分率95%以上。2、工程质量保证措施 质量管理体系组织结构项目经理监理业主监理技术负责人质量监督站施工班组发现问题，采取纠正措施质检员工序质量检查2.1组织保证措施项目经理是工程质量的总负责人，项目部质量控制是日常管理工作的主要任务，现场设专职质量检查员1名，负责现场的工程质量检查验证。项目经理是工程施工主要质量负责人，在布置岗位、调整工程分配时，要明确质量责任，保证质量体系有效运行。2.2、技术保证措施2.2.1技术负责人是本工程的技术质量管理的核心，负责组织各专业技术人员进行施工方案和作业指导书的编制，指导方案的实施，保证技术质量上下管理协调一致，督促各施工工序技术质量控制的有效性。2.2.2由质量控制部确定，质量控制点，检查人员在每一个控制点进行检查及停点检查。2.2.3所有质量控制人员各把自己的质量关，出现质量问题及时分析、处理，及时收集各工序，各阶段质量记录及质量信息，进行统计分析，做到质量控制消除质量通病，预防质量事故的出现。2.3、信息的收集与反馈 2.3.1质量信息来源于施工过程检查记录，质量保证资料，检验报告，不合格品报告及纠正措施、顾客意见和建议等，由专职质检员收集，汇总，报质量控制部。2.3.2质量控制部定期进行质量检查，并对质量信息进行分析，统计，对各类质量为体指定针对性、操作性强的纠正措施和预防措施，下发各施工专业工序。3、质量通病及防治措施3.1钢结构制作时，下料尺寸偏差较大，构件尺寸与设计尺寸不符；防治措施：划线、号料前应准确认真地看懂图纸；划线、号料、检查所使用的量具必须定期检定、校核；划线、号料时应根据不同的零件预留加工余量；原材料在划线、号料前须进行矫正调直。3.2钢结构制作时，构件弯曲变形较大；防治措施：应根据不同主材、焊材、结构、设备选用合理的加工工艺；现场使用的组立机、门式焊机、矫正机要保证施工质量的要求；直条切割机切割时考虑对称切割，以控制切割变形；拼装、吊装、运输过程要采取防变形措施；选用合理的焊接工艺。3.3地脚螺栓位移和不垂直防治措施：基础施工时，应认真按施工图规定的轴线位置尺寸，放出基准线；浇注混凝土前，应按规定的基准位置支设固定基础模板及其表面的配件；浇注混凝土时，应经常观察并调整模板支架、预埋件、预留孔的位置。3.4钢梁垂直度、水平度偏差过大，以致影响其它工序的安装。防治措施：钢柱制作时严格控制底座板的长度尺寸及扭曲变形，可防止垂直度、水平度发生超差；应严格控制钢柱制作、安装定位轴线，可防止钢柱安装后轴线位移；钢柱安装时，应认真按要求调整好垂直度 、水平度，应认真复测有关安装尺寸，按要求达到质量标准后，再进行其它构件的安装和紧固。4、交工验收工程全部完工后，要进行内部各有关部门预验，对预验检查不完善部分进行完善处理，改进、修整后再进行复验，无问题后打出交工验收报告报批，由甲方组织有关人员进行总验收。在进行总验收时，应提交下列有关资料：竣工图、设计变更、联系单及有关设计文件；工程交底会议记录；钢材、焊料、连接材料、压型金属彩板、涂料等质量证明书及有关试验、复验报告。土建基础复测报告及交接文件。焊接质量检验报告。几何尺寸的检查记录。工程中间交接验收记录。钢结构各分项分批报验资料。屋面、墙面及围护部分的安装检查记录。开竣工报告与交工验收书六、工程进度计划控制措施：1、工程施工工期：本工程计划开工日期：2013年7月20日，计划竣工日期：2013年9月17日，计划施工总工期为70日历天。2、施工进度计划网络图（见附图）3、施工进度保证措施：3.1根据该工程合同要求和建设单位要求，编制施工进度计划，报建设 （监理）单位审批，同时依据施工进度计划及具体施工情况，编制月、周施工进度计划，以便有计划、有组织地进行施工，并报甲方（监理）对进度进行考核、监控。3.2要求土建和安装认真地做好配合、准备工作，提前做好施工安装，提前加工好土建基础及安装等所用的零部件，以确保工期。3.3为确保工期顺利完成，项目部必须合理地组织施工人员进行施工，采用先进的施工机具和新工艺、新材料，提高生产能力和效率，工作量要定费定包，以降低工程成本，以缩短工期。3.4施工中应服从项目经理的统一指挥，各专业相互协调，并及时解决施工中出现的问题，每周召开生产协调会，协调各工种进度，各工种负责人每日下班前要召开碰头会，对当日的工作进行检查、总结，安排第二天的工作。3.5对于工程形象和质量要求以及安全要求生产，要求每周开生产会，由班长以上管理人员参加，汇报一周的生产进度及出现的问题和需要解决的问题。3.6技术质量部门应随时对现场进行检查，发现问题及时督促整改。3.7材料供应部门应及时组织货源，与各专业负责人通报通报材料供应情况，各专业售货员应根据进度计划安排，向材料供应部门提供日、周使用计划。3.8各专业承担的施工任务要根据有关规定实行计件定包，明确工期，质量目标和安全指标，使工程保质保量提前完成。3.9施工时要根据现场实际情况及时延长工作时间，加班加点，赶抢工期。七、文明施工措施：1、文明施工 文明施工是施工企业的窗口，是施工企业的形象，是施工企业管理水平衡量的标准，是施工企业宣传自己，取得业主信任的场所。按国家有关环境保护、市容、卫生管理的规定，建立科学、现代、规范化管理方法。严格产品保护措施，临时设施、材料、配件、半成品等按施工平面布置堆放整齐，施工场地平整、道路畅通、水电线路整齐，施工设备状况良好，施工作业符合相关规程规范的要求。2、文明施工的目标目标：一实现，二杜绝，三无，四严惩。一、实现施工场地的文明、整洁、安全；二、杜绝野蛮施工，杜绝不文明语言和行为；三、无因工死亡、重伤和重大机械设备事故，无火灾事故，无违法犯罪案件；四、严惩，污染扰民事件，严惩破坏环境行为，严惩破坏生产成品行为，严惩违章作业行为；3、现场文明施工管理措施3.1施工现场设置“八牌三图”，并有安全生产、文明施工内容的宣传栏或标语。建立环境卫生文明施工的各项管理制度。3.2加强对职工职业道德教育，树立文明施工思想，以“人人都是企业形象、企业形象靠人人”为宗旨，以“建一个工程、留一处美景、交一方文明、传一片美誉”为目标，使人人遵守职业道德，遵守建设程序。3.3加强施工管理的科学性，计划性，杜绝盲目性，随意性和领导的拍板性。严格按业主批准的施工总平面进行现场文明施工管理，临设、机具、材料等要有标识并分类、分规格摆放，保持施工现场的合理布置，并整洁有序。 3.4项目部管理人员挂牌上岗，着装符合安全规定。施工现场管理高标准、严要求、现场每周至少打扫一次，设备、材料的运输、吊装应严格按计划执行，不能拖泥带水。设备、配件或材料应保持清洁，杜绝不文明的漫画和文字，施工现场的垃圾除土要定点堆放，及时运外。各种施工用的周转材料应妥善保管，不得随意损坏。3.5局部利益服从大局，施工中听从业主统一的部署和要求，尊重业主的各项管理规定和制度。高空刷漆，电焊施工时，不得四处喷洒溅落，不得让材料受到污染或损伤。3.6施工用的电焊机、空压机等应有防雨棚，做到三面挡，一面敞，上有盖，下有垫，线路敷设整齐，并有专人负责，经常检查线路，及时清理易燃物。大型机具及车辆行走的施工道路及场地事先要规划处理，避免冬雨季施工泥浆四溅，车陷路堵，大型吊车进出厂区时，要提前报告业主，车辆过后，及时清扫道路，以保持厂区道路清洁。及时回收涂料、废料、严禁乱堆乱放，施工材料做到工完料尽场地清，保证施工场地清洁，道路畅通，排水系统处于良好的使用状态。在车辆、行人通行的地方施工时，应设置施工标志。3.7乙炔气瓶、氧气瓶按要求摆放整齐，遮盖好。现场的水线、电缆、导线、电地线、手把线等的安装和使用必须符合安装规范和安全操作规程，并按施工组织设计进行合理布置，不准随意接线。使用的电焊软线，氧气带和电焊条，每日收工后应盘好收回。八、安全管理措施：1、安全管理目标严格按照行业安全标准施工，严格执行操作规程，重伤事故频率控制在万分之二以下，杜绝死亡事故，安全标准化达标率100%。2、安全生产保证 2.1为规范施工现场的安全管理，保障参加施工职工的生命安全，保障施工设备的正常使用，施工组织设计、专业技术方案及措施必须包含安全措施的具体要求，应编制安全施工技术措施并经批准后，方可准许施工。如业主有要求，还需要应报业主批准后实施。2.2进入现场施工的全体员工必须进行安全培训和进工地教育，并报业主批准办理入场证，方可进行现场施工。参加本工程施工的全体员工应遵守业主有关规定，接受业主监督，除执行业主的安全要求和本规定外，还应执行有关本工种、本岗位的安全技术操作规程。2.3施工前，项目负责人、技术人员在布置施工任务的同时进行安全技术交底。3、安全生产管理体系：3.1管理体系我们对本工程的安全管理方式采取横向到边，纵向到底，专管专线、群管成网的网络式管理，安全管理体系如下图：项目经理项目技术负责人专职安全员施工员材料负责人机具负责人电气负责人保卫作业班组3.2组织措施 项目经理是安全施工地第一责任人，充分发挥项目经理部安全管理机构和安全生产保证体系的作用，确保在施工中正常运转。为加强安全监督，项目部设专职安全员。3.3认真贯彻安全管理制度，在任何时候、任何情况下都要始终如一地坚持安全第一的基本原则，落实安全责任制，对施工班组和个人实行安全评分制，并与经济效益挂钩。3.4严格执行国家的安全法、标准和安全操作规程，认真贯彻执行安全文明施工管理规定，坚持按标准和规程进行检查、监督和宣传教育。安全保证体系和各级责任人员应积极参与施工前的技术准备工作，参加技术措施的编制和审查，并据此编制有针对性的安全保证措施，对安全生产的关键环节进行有效的控制。3.5在编制各专业施工方案和施工技术措施时，应含有安全保证措施的专业内容和要求，并要及时向施工人员交底，交底有见证材料。3.6安全保证体系的责任人员分区分片，落实责任，装置施工时安全员巡回检查，特殊工序要设专人监护，对违反安全规定和不遵守操作规程者立即停止其作业。4、项目安全生产教育4.1三级安全教育凡新入厂职工（包括学徒工、外单位调入职工、合同工、代培员和大专院校学生等）必须经项目部、施工队、班组进行三级安全教育，并经考试合格方进入施工现场工作。①一级（项目部）安全教育 职工报到后，由项目部主观人事或安全的部门负责组织进行安全技术教育，时间不少于8小时，其教育内容包括国家有关安全、生产法令、法规和规定；工厂的性质、施工生产特点及有关安全规定制度；施工安全的基本知识、消防常识以及典型事故的教训。经一级安全教育考试合格后，方可分配到施工队工作。②由施工队主观安全生产的队长指导专人负责教育，时间不少于8小时，教育内容为：本队的概况、施工特点、本队安全生产制度及安全技术操作规程；安全设施、工具及个人防护用品、急救器材、消防器材的性能、使用方法、以往事故的教训等。经二级安全教育考试合格后，方可分配到班组。③三级（班组）安全教育由班长负责教育，可采取讲解和实际演示相结合方式。其教育内容为：本岗位的施工流程、工程工作特点和注意事项；本岗位安全操作规程、设备、工具的性能及安全装置的使用；防护用品的使用，保管方法。本岗位以往的施工教训及预防措施。4.2外来人员安全教育凡进入施工现场办事和参观人员，进厂前接受相应的入场安全教育，教育内容为：本施工企业的特点、入场须知、注意事项等。对外来人员需指派专人负责管理和检查。5、安全管理责任5.1项目经理项目经理是施工现场安全管理工作的第一责任人，在施工现场安全管理工作方面对公司法定代表人负责。项目经理负责制定安全广目标，对施工现场安全管理的策划、控制与协调工作负责，确保施工现场的安全和文明施工达到预期的管理目标。项目经理负责建立施工现场安全管理体系，组织编制施工现场安全管理文件，制定安全管理制度，保证施工现场安全管理体系的正常运行。 项目经理批准施工现场安全管理目标和安全管理文件，监督安全体系的运行情况，组织定期或不定期的安全检查。项目经理签发安全整改通知单，对安全管理的不符合项责令相关单位限期整改。项目经理实施对违反安全规章制度的单位和个人进行行政的和经济的处罚。项目经理对坚持安全生产和文明施工并取得优异成绩的单位和个人进行表彰，并给予行政的和经济的奖励。5.2技术负责人技术负责人是施工现场安全管理工作的技术保证负责人。技术负责人负责为施工现场的安全管理工作提供可靠的施工技术保证，确保施工技术措施的安全、可靠性。技术负责人负责检查专业工程师施工技术方案中的技术措施是否安全可靠，施工方案和施工技术交底中是否包含安全技术措施的详细内容。技术负责人对施工现场发生的高处作业、结构与设备吊装、临时用电设施的安装、电缆敷设、多层作业和交叉作业等的安全防护措施的可靠性进行科学的分析，确保安全施工。技术负责人组织编制合理的施工进度计划和施工程序，尽量减少施工作业的安全风险。5.3施工负责人施工部长负责组织施工员、安全工程师、安全监督员的日常安全管理工作。施工部长负责对施工现场的安全管理工作进行调查和总结，组织特殊工种和特殊环境的安全风险预测工作。负责施工现场安全问题整改的验收工作。 负责施工现场安全问题和安全事故的调查、分析，提出整改意见和处理意见上报事故技术负责人或项目经理批准。5.4质量负责人质量负责人负责事故现场的安全技术保证工作。组织专业技术工程师编制事故技术方案，和事故技术交底，同时提出安全技术措施。对于特殊工种和特殊环境的施工，必须编制安全技术措施，采取可靠的技术保证。组织专业技术工程师对施工现场可能发生安全事故的特殊作业环境采取有效的防护措施。对于吊装、高处作业、交叉作业、电气设备等提供安全技术保证措施。5.5施工员施工员直接指挥施工人员实施工程项目，是施工现场安全管理工作的主要责任者。施工员负责按照施工技术方案和施工技术交底的安全要求组织施工；施工员监督操作人员严格执行本工种的安全操作规程，杜绝违章操作现象。施工员有权对违反安全操作规程的班组和操作者实施停工整顿，并上报现场经理对其进行适当的处罚。施工员有权对违章作业这进行权限以内的经济处罚。施工员负责施工现场安全环境的维护和整改工作，保证施工环境的安全和建立作业区间的安全维护设施。施工员负责根据安全工程师和安全监督员的提议和通知对施工现场不安全因素的整改工作。 施工员有义务协助去年安全工程师和安全监督员消除施工现场的各种安全隐患。5.6安全负责人安全工程师负责按照国家现行的安全技术规范和劳动法编制施工现场安全管理规定。按照健康·安全·环境手册的要求制定安全管理规章制度。对施工现场的施工环境进行监控，制定施工人员的安全行为规范。制定安全检查规定，和奖罚条例，有效地限制施工人员的违章行为。负责收集和整理安全管理文件和记录保留安全管理痕迹。6、安全要求：6.1对施工人员的要求参加该工程施工的所有人员，要认真学习和严格执行国家有关安全规程、规范，坚持安全第一，预防为主的方针。开展安全在我心中及施工现场班组联防互保活动，建立以项目经理为核心的安全管理体系，定期进行安全大检查，杜绝安全事故的发生。在项目经理的领导下，专职安全员，各专业施工员，结合本工程的施工特点，做好详细的安全技术交底，根据施工技术措施及安全技术操作规程的要求，以书面形式逐条向班组交底，履行签字手续，确保施工安全。安全员必须坚守工作岗位，及时检查，对安全中发现的问题及时提出建议并督促整改，否则有权制止违章施工。施工现场的各专业管理人员，特殊工种的操作人员要持证上岗，无证人员不得从事施工作业；施工人员操作前严禁熏酒。 6.2对施工现场的要求进入施工现场必须戴安全帽，按规定穿戴劳动保护用品，施工现场内不准赤脚，不准穿高跟鞋、拖鞋、喇叭裤及带钉易滑的鞋施工作业。施工现场要设置安全标识和安全警识片，危险区域要设置围栏，夜间设置警示灯，未经安全人员的许可，任何人不得擅自拆除或挪用。施工现场要设置相应数量的消防器材、设备、设施。非有关操作人员不准进入危险区内。非施工人员严禁擅自进入施工现场。施工现场要保持整洁，垃圾、废料及时清除，坚持文明施工。未经施工负责人员批准，不准任意拆除架子设施及安全装置。施工现场用电要严格按照施工现场临时用电安全技术规范，加强电源管理，防止电气火灾发生。施工现场内的各种管道、电线、电缆及安全防护设施，不得随意切割或移动。进入潮湿场所或地下室作业，使用36V低压安全电源，严禁电线缠绕在金属部件上。进行半封闭孔洞作业时，孔外必须有人联系监护。沟、槽内作业，必须事先检查沟、槽的稳定性，支护板的可靠性，并有专人在外看护。沟、槽两边设置防护栏，使施工现场与行人车辆隔开，并设明显的安全标识和安全警示牌，夜间设置警示灯，未经安全人员的许可，任何人不得擅自拆除或挪用。 土质较松软的地沟两侧，绑竹撬板及木杆支护，防止坍塌，沿车行道较近的沟槽边、通道口设置围栏、警示牌。沟坑挖土堆放在上边口1.5米以外，距沟边0.8米宽0.5米高弧形防水带。6.3对施工机具的要求各种施工机具必须经常维护和保养，按技术规范要求使用，不得违章操作。施工机具在运行中不得检修或调整，各种动力设备检修时，必须将电源切断。临时电源线必须架空，电闸箱要上锁，专人负责。现场使用的起重机械索具必须安全、可靠、制动灵活，各种电动设备要有良好的接地保护装置，电动工具要有漏电保护装置。6.4对起重作业的要求重大设备吊装、运输时，必须单独编制施工方案，经审核批准后方可进行起重作业。进行垂直吊装时，吊装物下严禁站人，机械操作人员和指挥人员要密切协调配合。各种起重设备、工具，不准超载运行。设备搬运或吊起前，应先了解设备的重量、外形尺寸、精密程度及运输路线，选用适当的方案或工具，确保设备及人身安全。搬运大型或过重设备的机具设备，安全装置必须齐全、灵敏、可靠，绳索、卡具等用具必须符合安全要求，使用滚杠，粗细一致，填滚杠禁止戴干套和手抓滚杠。 6.5高空作业的要求从事高空作业的人员要进行体检，合格后方可从事高空作业，作业要严格遵守高空作业的规定。高空作业人员必须佩戴安全带，安全带的佩戴和捆绑要符合规定。高空作业时要对脚手架、脚手板、机件、靠梯进行认真检查，脚手板按规定搭设并捆绑好达到坚实牢固。7、防火要求焊割作业时，作业点与氧气、乙炔瓶使用存放的距离要符合规定安全距离。油类燃烧时用沙子或蒸汽隔离空气灭火，电气设备着火时应切断电源，并用干粉灭火器和用氮气灭火。现场焊接、烘烤、加热等作业必须严格执行安全操作规程，并与易燃易爆物品保持一定的距离。8、安全生产责任分解工程施工准备阶段，由工程公司与项目经理部签定安全目标管理责任书，内容条款明确规定安全生产指标及相应的考核办法，定期进行严格考核，使安全生产与经济效益挂钩，实行有效的奖罚。项目部各职能人员应严格执行本公司安全生产责任制，各负其责，各尽其职。项目经理应对本项目所管辖范围的安全生产负直接领导责任；施工员应对所管辖单位工程的安全生产负直接责任；技术负责人应对所负责的单位工程安全生产技术措施负直接责任； 安全员应对所管辖的单位工程安全生产负检查、监督责任；班组长要领导本班安全作业，遵守安全生产规章制度，执行安全技术操作规程。9、主要分部分项工程安全技术措施9.1脚手架安全技术要求：9.1.1脚手架工程多属高空作业，必须十分重视安全技术问题，遵守安全技术操作规程，避免发生伤亡事故。9.1.2必须有完善的安全防护设施，要按规定设置安全网，安全防护栏，安全挡板等。10米以上的脚手架最好在操作层下面留设一步脚手板以保证安全。如应材料不足不能留设安全层时，可在操作层下张设安全网或采取其它安全措施。9.1.3操作人员上下架子，要有保证安全的扶梯、爬梯或斜道。9.1.4吊、挂式脚手架使用的挑架、桁架、吊篮、吊架、钢丝绳和其它绳索，使用前要作荷载试验，均必须满足规定的安全系数，升降设备必须有可靠的制动装置。9.1.5必须有良好的放电、避雷装置、钢脚手架、钢垂直运输架均应有可靠接地，雷雨季节高于四周建筑物的脚手架和垂直运输架应设避雷装置。9.1.6架子工必须熟悉和严格遵守安全技术操作规程，佩戴劳动保护用品。9.1.7加强检查，在脚手架搭设和使用过程中，必须随时进行检查，经常清除架上垃圾，注意控制架上荷载，禁止在架上过多地堆放材料或多人挤在一起。 9.1.8暂停工程复工和风、雨、雪后应对脚手架进行详细检查，发现有立杆沉降、悬空、接头松动、架子歪斜、桁架或吊钩变形等问题时应及时处理。9.1.9六级以上大风、大雾、大雪、和大雨天应暂停高空作业，雨雪后上架操作要有防滑措施。9.2现场施工用电安全技术措施9.2.1电气专业人员配置及责任针对本工程实际，我们在现场配备2名电气、机具负责人，全面负责施工现场临时用电和机械管理，配备能完成复杂性电气技术的电工2名。电气人员职责：1）、电气工作人员须熟练掌握安全用电基本知识和现场所用机械用电设备的性能。2）、使用电气设备前必须按规定穿戴和配备好相应的劳动保护用品，并检查电气装置和保护设施是否完好，严禁设备带病运转。3）、停用设备必须拉闸断电，锁好开关箱。4）、负责保护所用设备的负荷线，保护零线和开关箱，发现问题及时报告解决。5）、搬迁或移动用电设备，必须经电工切断电源，并经妥善自理后进行。9.2.2接地与防雷 在施工现场专用的中性点，直接接地的电力线路中必须采用TN-S接零保护系统。保护零线除在配电室做重复接地外，还必须在配电线路中间处和末端处做重复接地。保护零线采用12mm2的绝缘铜线，架空敷设，与电气设备相连接的保护零线采用2.5mm2的绝缘多股铜线，采用2.0mm2的绝缘多股铜线，并在橡皮电缆内。保护零线的统一颜色定为绿黄双色。保护零线应单独敷设，不作它用，不得装设开关或熔断器。电机、变压器，照明器具，手持电动工具的金属外壳等电器设备不带电的外露导电部分应做保护接零。施工现场的电力系统严禁利用大地做相线或零线。9.2.3配电室、配电箱、开关箱配电室应安全可靠，自然通风，门应向外，并配锁。配电室正面操作宽度，单列布置不小于1.5m，后面维护通道宽度不小于0.8m，侧面不小于1.0m，距天棚不小于0.5m。配电室构筑物的耐火等级应不低于3级，室内应配置砂箱和绝缘灭火器。送电操作顺序：总配电箱→分配电箱→开关箱停电操作顺序：开关箱→分配电箱→总配电箱配电箱选用δ≥1.5mm钢板制作，距地1.4m，架设在钢支架上，安装在干燥通风足够两人同时工作的地方上。配电箱、开关箱的金属箱体，金属电器安装板及箱内电器金属底座外壳等必须作保护接零。配电箱、开关箱进、出线口应设在箱底下底面，严禁设在箱体的上顶面，侧面、后面或箱门处。所有配电箱均应标明其名称、用途、并作出分路标记；所有配电箱、开关箱应每月进行检查和维修一次；施工现场停止作业1小时以上时，应将动力开关箱断电上锁； 9.2.4用电机械及照明供电每台用电设备必须执行“一机”、“一闸”、“一漏”、“一箱”、“一锁”制，箱内电器装置必须动作灵活，接触良好可靠，漏电保护器参数与相应设备电机参数必须匹配，其动作电流不大于30mA，额定漏电动作时间应不小于0.1S；电焊机一次侧电源线必须绝缘良好，不得随意拖拉，其长度不宜大于5m，焊机外壳应可靠接地，不得多台串联接地。电焊机把钳绝缘必须良好，焊机二次侧引出线宜采用橡皮绝缘铜芯软电缆，其长度不宜大于30m；其它用电机械和手持电动工具均要严格按产品使用说明书操作使用。现场照明专用回路必须设漏电保护器，灯具金属外壳要做接零保护，室内线路及灯具安装高度低于2.4m须采用36V安全电压，潮湿作业照明须采用12V安全电压，手持照明灯须采用36V以下安全电压，照明灯具与易燃物之间，应保持一定安全距离，普通灯具不宜小于300mm，聚光灯、碘钨灯等高热灯具不宜小于500mm，且不得直接照射易燃物，当间距不够时，应采取隔热措施。10、HSE计划书10.1组织结构和职责10.1.1“HSE”管理结构见下图：HSE领导小组组长：项目经理HSE领导小组付组长：项目副经理、技术负责人HSE监督：企管部部长HSE主管部门：企管部HSE检查负责人：安全员HSE技术负责人：技术员各专兼职HSE检查员 10.1.2项目部健康安全环境管理领导小组职责执行公司、分公司和甲方有关规定;定期召开会议研究、确定本项目部“HSE”的执行计划和措施并检查执行情况;组织整改“HSE”管理工作中存在的毛病和问题；对员工进行现场“HSE”宣传教育和培训，促进员工的“HSE”管理意识，定期进行应急演习；及时向上级管理机构汇报本项目部健康、安全、环境管理情况。10.1.3项目经理的职责负责组织项目健康、安全与环境策划、编制项目“HSE工作计划书”和“HSE作业指导书”，并组织实施；对施工现场和作业人员的健康、安全、环境负责；负责应急情况下的指挥和协调，发生紧急情况时，按应急计划采取行动；按照项目“HSE”检查表，定期组织“HSE”检查； 组织召开健康、安全、环境管理会议，解决现场健康、安全、环境管理工作中的问题。10.1.4项目健康安全环境监督的职责协助项目经理从事现场健康安全环境管理；按“二书一表”对项目健康、安全与环境管理情况进行监督与检查；向所有到达现场的人员讲解项目健康、安全与环境现状和管理规定；参加项目健康、安全与环境会议，并对健康、安全、环境管理状况进行总结，并定期向上级报告。10.1.5各级管理人员职责逐级负责贯彻执行公司的健康、安全、环境方针、目标，确保体系的有效实施和保持；做好本岗位健康、安全、环境管理工作；及时解决业务范围内健康、安全、环境管理体系运行中的有关问题。10.1.6班组长的职责教育、监督班组员工遵守健康、安全与环境管理规定；负责开好班前健康、安全、环境例会；组织岗位人员严格执行“项目HSE作业指导书”；搞好班组“HSE”自查，及时整改不符合项；组织对本班组健康、安全、环境设施的维护保养，保证设备处于良好状态。10.1.7员工的职责树立健康、安全、环境意识，提高健康、安全环境表现水平； 遵守和执行健康、安全、环境管理规定；有权拒绝一切违章指令，发现任何影响健康、安全与环境的问题要及时排除解决，无法解决的要按程序逐级汇报；积极参加各种健康、安全、环境培训教育活动和应急演习，提高自救能力，确保HSE方针目标的实现。10.2风险识别10.2.1项目部在项目施工前，组织有关人员对施工过程中可能产生的危害进行调查和识别，采用分析讨论会的形式针对施工的各道工序、作业场所、人员的健康安全和环境保护方面进行危害识别，参加识别的人员为：项目部主管HSE的副经理、专职HSE监督员、技术负责人及各专业技术人员、生产调度、施工班组长、富有经验的班组成员。必要时，也可报请公司指派有相应技术、有经验的人员参加。10.2.2危害识别的施工风险主要内容有(不限于)：砂轮机、射钉枪、动力机具、脚手架、吊车、叉车、载人吊篮、火焰切割、电焊、气瓶、物体坠落与安全网、废弃物、有限空间、挖掘、噪音、照明、火灾、射线探伤、压力试验、高空作业、尘土等。10.2.3项目部风险评价小组对已识别的危害和影响进行评价，分析危害发生的频率和后果，按顶端事件顺序进行排列，找出主要危害，制定风险削减和控制措施。10.2.4针对施工风险，编制风险消减措施，施工人员在施工时必须填写《项目风险消减保证书》，按消减措施全部完成后才可施工。《项目 风险消减保证书》的内容包括施工单位名称，施工负责人，风险因素，风险消减措施等。《项目风险消减保证书》由保证人，施工单位负责人和HSE负责人签字认可后方有效。10.2.5危害因素辨识及控制措施：序号危害因素涉及部位/活动风险成因/条件潜在后果风险削减和控制措施负责人1高出坠落施工过程违章、防护不当未系好安全带人身伤害严格按规定作业系好安全带安全监督员2跌、碰、挤、砸、夹操作过程违章、未按操作规程操作人身伤害严格按照操作规程操作安全监督员3触电操作过程电线破损、违规操作人身伤害电源线要完好要有漏电保护装置、严禁擅自乱接电安全监督员4乱抛物品施工过程乱抛工器具人身伤害严禁施工过程中乱扔物品、进入现场戴好安全帽安全监督员5高处物品坠落施工过程乱堆、乱放工器具人身伤害高处作业人员工具应放在工具袋中、严禁上下抛掷工具杂物安全监督员10.3事故应急预案为了防止重大安全事故的发生，项目部对本工程安全生产负责管理、指挥、协调和决策的同时，还应负责本工程重大安全事故的预防和抢救工作。针对本工程特点，具体制定的防止重大安全事故预案措施有：10.3.1严格执行本施工安全组织设计，落实各项安全措施，实现安全管理目标，对参加项目施工的全体人员进行安全、技术交底，同时对全体人员进行本工程安全生产的特点，安全生产注意事项，安全自保和互保常识，紧急事故发生处理方法的培训。10.3.2 为了在发生自然灾害或突发性事件时，能够采取有序的应急措施，能够有效保护人员生命和财产的安全，保护生态环境和资源，把损失降低到最小程度，依据公司HSE程序文件，项目部成立应急小组，组长由项目经理担任；副组长由现场经理及施工经理担任。10.3.3应急处置措施施工过程中若遇到意外紧急情况时，要组织人员迅速撤离现场，并根据现场的情况拨打119或117。10.4现场应急网络图如下： 施工班组施工员HSE负责人安全管理员现场监理公司主管部门建设项目部项目经理120急救中心上级主管部门安全保卫部门九、雨季施工措施9.1雨季施工部署9.1.1技术及组织安排(1)在雨季到来之前，做好防洪、防雨、抢险知识的培训，根据气象预报情况，进行轮流执班，做到遇突发情况及险情时能迅速应对。(2)制定雨季施工计划，雨季施工前，项目部认真组织有关人员分析雨季期间的施工任务，雨季施工期间在工期安排时应对雨天的影响进行充分考虑，根据雨季施工项目编制雨季施工措施。(3) 夜间值班人员做好值班记录，同时要设置天气预报员，负责收听和发布天气情况，用小黑板及时进行公布，中大雨期间停止混凝土的浇灌、脚手架搭设、塔机运转等工作。(4)组织相关人员对施工现场的准备工作进行一次全面的检查，包括临时设施、临时用电、临时用水、排水、机械设备、施工道路、脚手架、施工马道等，检查施工现场及生产生活基地的排水设施，疏通各种排水管道，清理雨水排水口及沉淀池，保证雨天排水通畅无阻。9.1.2施工现场及生产准备(1)现场施工道路用C20砼硬化，在进场后对施工现场进行整体规划，确定场区总体排水走势。基坑边用砖砌筑两皮砖高挡水墙，以防水流入基坑，路面两侧设路牙，没硬化的施工场地用草坪绿化，或铺设碎石，设计硬化的路面均低于施工场地100mm；并设置排水沟，施工现场内的雨水均通过排水沟流入市政雨水管道，确保下雨后现场不积水。现场道路要求畅通平整，路面不积水、不沉陷。(2)未回填土的基坑内沿基坑坡脚设200（深）×200（宽）排水盲沟，（坑内放置40mm~60mm卵、碎石），每隔20米设一集水坑，集水坑深450、宽300，雨水及时用潜水泵抽排出地面。。(3)现场生活区排水均经过排水沟排至东侧道路排水沟中排出场外。(4)对易燃、易爆材料、防水材料应严加保管，防止日晒、雨淋、受潮、变质或内燃。(5)提前做好材料计划，在雨施前应储存防雨材料。9.2雨季施工技术措施9.2.1回填土工程(1)雨季施工期内,回填土必须分段或分片进行，运土、铺填、压实必须连续进行，雨前及时压完已铺土层。(2) 回填土要严格控制含水率,严禁采用“水夯法”；大雨过后，必须等回填土含水率符合要求，回填部位无积水，方可继续进行。(3)要准备好塑料布，如回填时遇下雨，应停止作业，并及时用塑料布把填土层覆盖好。9.2.2边坡监测雨季施工中，必须派专人加强边坡稳定监测，及早发现边坡变形，及时处理，有边坡土方塌坍潜在隐患的必须提前清除以免发生危险。9.2.3临电及机械(1)供电线路，不能直埋的一定要架空，室外的配电箱、电焊机和机械设备搭设防雨棚。值班电工要经常检查现场电气设备的接地，接零保护装置是否灵敏有效。雨季使用的电气设备应采用双重保护措施──漏电保护和绝缘保护，及时检查电线绝缘是否良好，接头是否包好，禁止电线浸泡在水中。(2)在潮湿和易触及带电体场所的照明电源不得大于24V;在特别潮湿的场所或金属容器内工作的照明电源电压不得大于12V;手持灯的电源线不得使用塑料线。(3)塔司班前必须检查机身是否带电，漏电装置是否灵敏有效，各种操作机构是否灵活、安全可靠；塔司每次下班后，须关好驾驶室门窗，切断配电箱内电源开关，关好箱门上好锁。(4)雨施前应对现场所有电气设备及配电线路进行一次绝缘检测，如发现线皮破裂、有漏电、跑电等现象应及时修理或更换。(5)使用电气设备时要穿绝缘鞋，戴绝缘手套，严格按安全操作规程生产。(6)遇大暴雨或五级以上强风等恶劣天气，应停止起重。(7)露天使用电气设备，要有可靠防漏电措施。机电设备的电闸箱要加装防雨、防潮罩，并应安装接地保护装置。 (8)塔吊的防雷装置应单独设置，不应借用架子或建筑物的防雷装置，塔吊防雷接地电阻值不得大于10Ù。(9)雨季经常对现场配电箱、闸箱、电缆临时支架等仔细检查，需要加固的及时加固，缺盖、门、防护罩的及时补齐，下方不得有积水，周围不得堆放任何妨碍操作、维修的物品，确保用电安全。9.2.4消防工作(1)消防器材采用定做标准消防棚摆放，以防雨、防晒。(2)对化学品、油类、易燃品应专人专库妥善保管，防止受潮变质或因天气过热起火。9.2.5雨季施工环境保护(1)施工现场及时清理现场障碍物，保持现场道路畅通保证雨后不滑，不陷、不积水，生活垃圾及时清理。(2)设临时洗车池，以防止砂浆泥土带出场外影响市容，清理机械和运输机械的废水经沉淀池进行沉淀，设专人定期清理废物。9.3雨季施工管理措施9.3.1临时设施管理措施(1)检查办公室、宿舍及料库屋面有无漏雨现象，对漏雨部位及时修理完好。(2)在办公区处设48小时天气预报牌，由专人负责每天更新最近天气情况。(3)检查食堂、厕所等处的排水沟，及时疏通污水管道。(4)做好生活后勤工作，食堂、办公室、宿舍周围要注意搞好环境卫生、防暑降温工作，提前安好纱门、纱窗，注意饮食卫生，提供充足的开水。(5)雨季来临前，对现场的水泥库房等作好地面加高处理，对于受潮易损物品进行架空或覆盖保护。9.3.2雨季值班制度进入雨季施工后，雨季施工领导小组和防汛领导小组即开始轮流值班。 根据地区情况，一般从7月至8月为降雨量最大最多的时期，各组作好轮流值班表，负责指挥检查工作及协调施工队值班人员，除正常值班外还要负责本岗位所承担的雨季施工的本职工作，在雨季施工小组的领导下，行使自己的职权。9.3.3安全管理措施(1)对塔式起重机基座每周进行一次观测，以现问题及时汇报，并采取相应措施。(2)各种消防器材在雨季前应进行普查、维护、维修，并做好防雨措施。(3)上下人的马道、坡道要有防滑措施。(4)对施工现场的围墙要经常检查，必要时要进行加固，以防倒塌。十、施工平面布置方案1、施工总平面布置原则1.1生活办公主营地拟建在厂区生活园区；为减少材料、设备的二次倒运，施工现场设置独立的生产临建设施，以就近原则，计划在甲方指定的施工现场建值班室和现场办公室、材料设备堆放场地、非标设备加工制作场地、施工机具集装箱等临时设施、场地周围用围墙维护。1.2关于施工用便道的布置，根据施工现场实际情况合理布置解决。1.3关于施工用水的布置。施工用水根据建设单位提供的水源，由施工单位协商接入各用水点。1.4关于施工用电的布置。施工用电根据建设单位提供的地点接出，应能保证施工现场正常施工用电；1.5生产用临时设施配置表（见附表三）1.6主要生产用临时设施做法： 简易房屋：水泥空心砌块墙，木屋架、木檩条，石棉瓦屋面，砼地面，木门、木窗。水泥库地面采用方木架空、铺木板及油毡防潮。彩板房：彩板屋面，彩板墙，塑钢窗，彩板门，砼地面。工棚：采用脚手架钢管搭设框架，石棉瓦屋面，地面采用C10砼硬化厚100。临时堆场：场地整平、碾压密实、C10砼硬化厚100。1.7临时供水管线供水干管使用UPVC管埋地敷设，由水源接至各用水点，出地面设阀门，用软管由阀门接引至用水地点。在非标设备加工堆放场，中小型设备临时堆放场，管道、配件材料堆放场，施工用具集装箱处，分别设消火栓。1.8临时供电线路供电干线采用木杆架立橡皮铜芯电线，供电干线布设到各主要用电处后设置配电箱，再由各配电箱引出至周围各用电点供电。2、施工用水、用电方案2.1施工临时用水量的计算施工作业用水量q1=1.10×10600×1.5/（8×3600）=2L/S施工机械用水量q2=1.10×180×2/（8×3600）=0.05L/S施工现场生活用水量q3=1.3×150×30/（8×3600）=0.20L/S消防用水量q4=5L/S施工用水总量：q1+q2+q3=2.25L/S≤q4=5L/S，因此Q=6.13L/S。 供水管径计算总管及消防用水管管径选70mm施工作业用水管管径选40mm生活用水管管径选15mm2.2施工临时用电量的计算P=1.1x(0.6∑P1/0.7+K2∑P2+K3∑P3+K4∑P4)=1.1×318=350KVA主干线总导线:经查表，供电主干线选择BX型截面积为150mm2的铜芯橡皮电线。施工临时用电主干线采用木杆架立。十一、新工艺、新材料、新机具的使用1、在多头直条切割机上采用丙烷气体，可使切割表面光滑美观，熔渣容易清除，提高切割精度；2、在连接板、底座板、檩托板焊接时采用二氧化碳气体保护焊，可减小焊接变形，提高焊接工效；3、在H型钢制作时，采用先进设备组成的流水线作业，可大大优化工期，提高效率。十二、合理化建议1、钢梁、钢柱在同截面、同强度的情况下建议优先采用热扎H型钢，可降低成本，提高工效。2、例会制度 为确保工程施工进度和工程质量，建议施行周三例会制度，由建设单位、监理单位、施工单位三方参加，必要时请设计人员参加，协调解决施工中的各种问题，保证工程顺利进行、按期完工。3、建议强化设计管理请按照设计出图时间表及时发放图纸，为保证工程的顺利进行，业主应在施工单位接到图纸一周后组织设计、监理、施工单位等进行现场交底和图纸会审工作，以利于尽早了解设计意图和发现“错”、“漏”、“碰”、“缺”等问题，为材料计划的及早合理提出提供依据。4、建议实行工序会签制度4.1为了保证工程质量，能够高速、优质、低耗建成工程项目，建议在施工过程中实行工序会签制度。4.2在某专业工序开始施工之前，由本施工专业发出会签通知给相关各单位（专业），明确会签内容部位和计划会签时间，各相关单位（专业）接到会签通知后，根据会签所列内容及部位，再次核对图纸，作好施工配合检查工作，发现设计存在问题，不能满足本单位（专业）施工要求时，及时与监理（业主）和设计单位联系解决。列出会签时间后，由工序施工单位（专业）发出会签单，相关各单位（专业）现场检查、复核、签字，之后再由监理工程师（业主现场代表）签字确认，再经各方会签无问题后，重要施工工序由监理工程师签发施工令后开始施工，一般工序施工会签结束后就可施工，未经会签的工序禁止擅自施工。4.3开展会签工作的作用及意义：（1）限度地减少了由于设计疏漏、错误或施工配合不到位给工程质量造成的不利影响。（如遗漏、位置尺寸和规格错误等）（2）将施工图中各专业图纸相矛盾，造成的各专业交叉、打架等问题消灭在施工开始前，有利于工程施工顺利开展，减少了可能造成的窝、停工及返工现象。（ 3）最大限度的减少了安装施工中打洞和墙洞修理，有利于降低成本，保证工程质量，加快工程进度。（4）工种责任明确，经过工序会签程序，施工各方所做工作及各自的责任十分明确记载，如发生施工错误，应属于哪方的责任显而易见。十三、附表、附图：拟投入本工程的主要施工设备表： 瓜州城区集中供热二期工程锅炉房扩建钢构施工项目：附表一序号机械或设备名称型号规格单位数量额定功率(kw)备注1汽车吊25t台125t2汽车吊16t台116t3活动扳手8寸～20寸把104手动葫芦2～5吨个65扭矩扳手M20～M24把36钢水平尺6600mm把37经纬仪J6台18水准仪TGJ-1000台19普通车床C630-1A台11510刨边机B81120A台12111摇臂钻床Z63台21012型钢调直机HAJ-8M台22213CO2气体保护焊机NBC-500-1台22214交流电焊机BX1-500台23215直流电焊机ZXG-400台52116半自动切割机CC1-30台117探伤机26型台218H型钢组立机台119门式埋弧自动焊机台120切割锯￠400台221气割枪J01-30套3劳动力计划表： 劳动力计划表瓜州城区集中供热二期工程锅炉房扩建钢构施工项目：附表二序号工种人数备注1下料工32组对工33矫正工24电焊工65安装工8现场安装6油漆工3除锈、防腐7辅助工12需用时调配8检测人员19管理人员5 瓜州城区集中供热二期工程锅炉房扩建钢构施工进度网络图附图一日期分项工程2013年7月2013年8月2013年9月2025315101520253151015202530楼承板安装楼承板安装构件除锈、喷涂除锈、刷油钢柱、钢梁下料制作、安装切割、下料组立、焊接矫正、连扳、筋板装配钢柱安装、钢梁安装喷涂密封交工验收屋面、墙面檩条基础复核屋面墙面支撑檩条安装压型彩钢板安装压型彩板安装门窗安装门窗安装 现场平面布置图附图二设备材料堆放场地非标材料堆放场地消耗材料库成品、半成品用地加工场地说明：1、水源由甲方指定就近引接，并考虑污水排放便利；2、电源甲方指定或邻近接入；施工机械配电室施工工具库各专业综合办公室项目经理办公室消防器材摆放区大门现场值班 本工程施工临时用地计划表：本项目临时用地计划表：附表三序号名称类型规格尺寸(长×宽)m建筑面积（占地面积）m2备注1钢构加工场工棚20×153002临时堆放场露天10×202003材料堆放场露天15×101504施工用具集装箱露天5×10505值班室简易房3×4127焊机棚简易房10×5508焊条烘干室简易房4×4169配电室简易房2×36'
