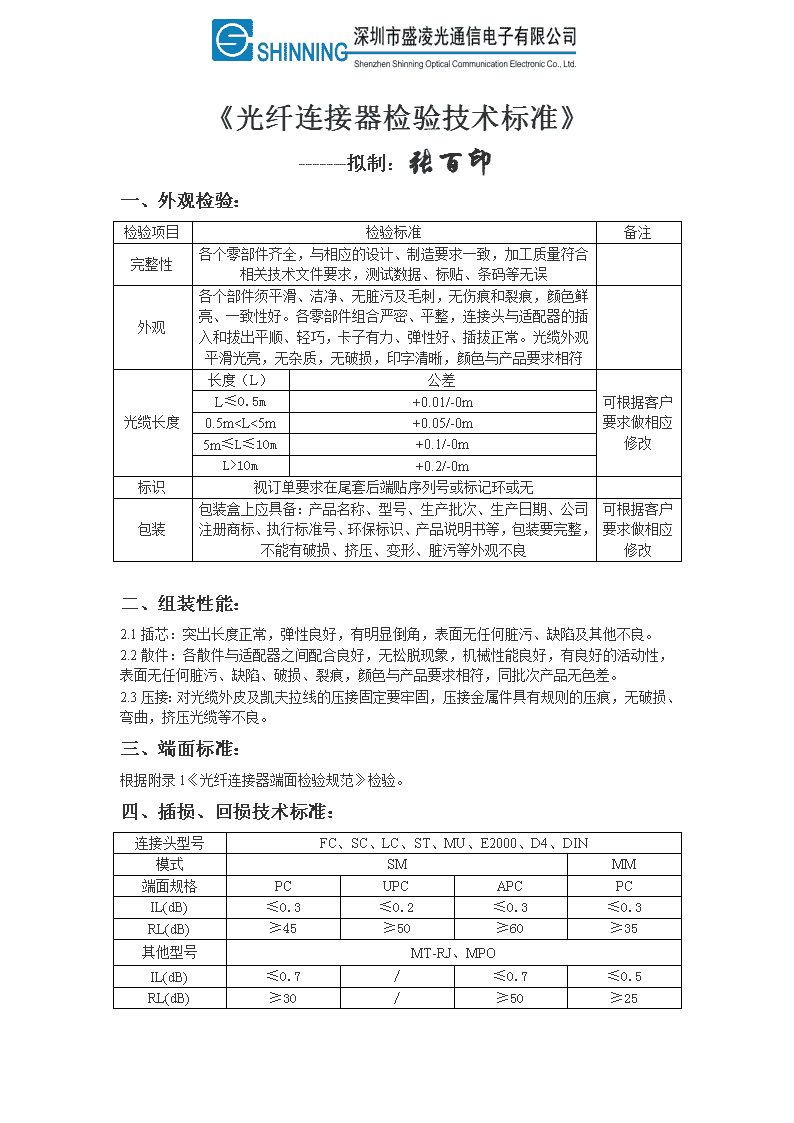

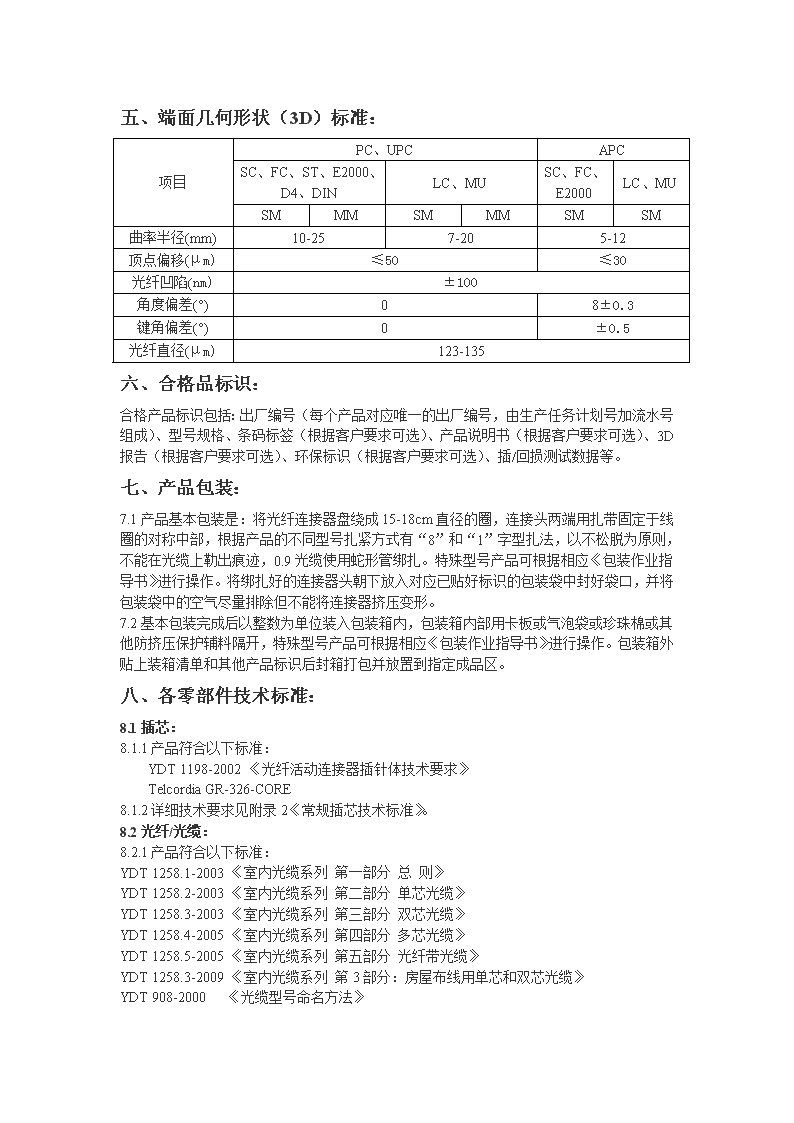

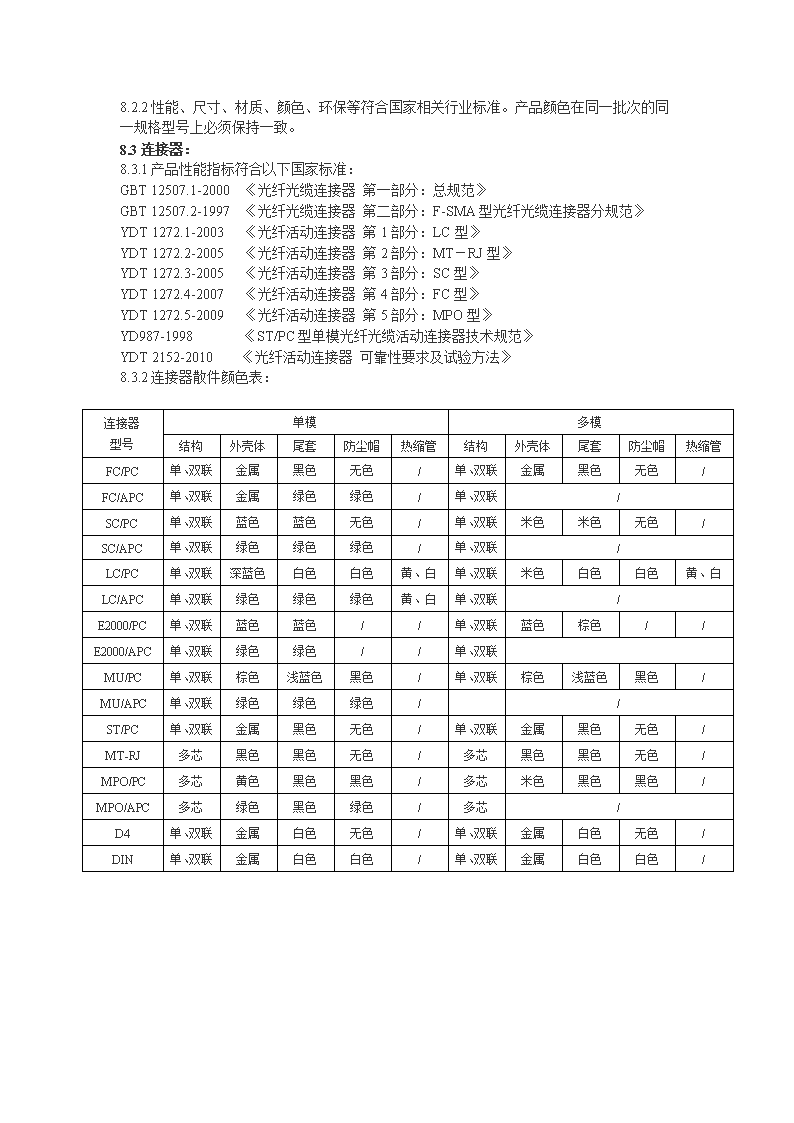

'《光纤连接器检验技术标准》-------拟制：张百印一、外观检验：检验项目检验标准备注完整性各个零部件齐全，与相应的设计、制造要求一致，加工质量符合相关技术文件要求，测试数据、标贴、条码等无误外观各个部件须平滑、洁净、无脏污及毛刺，无伤痕和裂痕，颜色鲜亮、一致性好。各零部件组合严密、平整，连接头与适配器的插入和拔出平顺、轻巧，卡子有力、弹性好、插拔正常。光缆外观平滑光亮，无杂质，无破损，印字清晰，颜色与产品要求相符光缆长度长度（L）公差可根据客户要求做相应修改L≤0.5m+0.01/-0m0.5m10m+0.2/-0m标识视订单要求在尾套后端贴序列号或标记环或无包装包装盒上应具备：产品名称、型号、生产批次、生产日期、公司注册商标、执行标准号、环保标识、产品说明书等，包装要完整，不能有破损、挤压、变形、脏污等外观不良可根据客户要求做相应修改二、组装性能：2.1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。2.2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。2.3压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。三、端面标准：根据附录1《光纤连接器端面检验规范》检验。四、插损、回损技术标准：连接头型号FC、SC、LC、ST、MU、E2000、D4、DIN模式SMMM端面规格PCUPCAPCPCIL(dB)≤0.3≤0.2≤0.3≤0.3RL(dB)≥45≥50≥60≥35其他型号MT-RJ、MPOIL(dB)≤0.7/≤0.7≤0.5RL(dB)≥30/≥50≥25 二、端面几何形状（3D）标准：项目PC、UPCAPCSC、FC、ST、E2000、D4、DINLC、MUSC、FC、E2000LC、MUSMMMSMMMSMSM曲率半径(mm)10-257-205-12顶点偏移(μm)≤50≤30光纤凹陷(nm)±100角度偏差(°)08±0.3键角偏差(°)0±0.5光纤直径(μm)123-135三、合格品标识：合格产品标识包括：出厂编号（每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成）、型号规格、条码标签（根据客户要求可选）、产品说明书（根据客户要求可选）、3D报告（根据客户要求可选）、环保标识（根据客户要求可选）、插/回损测试数据等。四、产品包装：7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部，根据产品的不同型号扎紧方式有“8”和“1”字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。特殊型号产品可根据相应《包装作业指导书》进行操作。将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。7.2基本包装完成后以整数为单位装入包装箱内，包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开，特殊型号产品可根据相应《包装作业指导书》进行操作。包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。五、各零部件技术标准：8.1插芯：8.1.1产品符合以下标准：YDT1198-2002《光纤活动连接器插针体技术要求》TelcordiaGR-326-CORE8.1.2详细技术要求见附录2《常规插芯技术标准》。8.2光纤/光缆：8.2.1产品符合以下标准：YDT1258.1-2003《室内光缆系列第一部分总则》YDT1258.2-2003《室内光缆系列第二部分单芯光缆》YDT1258.3-2003《室内光缆系列第三部分双芯光缆》YDT1258.4-2005《室内光缆系列第四部分多芯光缆》YDT1258.5-2005《室内光缆系列第五部分光纤带光缆》YDT1258.3-2009《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》YDT908-2000《光缆型号命名方法》 8.2.2性能、尺寸、材质、颜色、环保等符合国家相关行业标准。产品颜色在同一批次的同一规格型号上必须保持一致。8.3连接器：8.3.1产品性能指标符合以下国家标准：GBT12507.1-2000《光纤光缆连接器第一部分：总规范》GBT12507.2-1997《光纤光缆连接器第二部分：F-SMA型光纤光缆连接器分规范》YDT1272.1-2003《光纤活动连接器第1部分：LC型》YDT1272.2-2005《光纤活动连接器第2部分：MT－RJ型》YDT1272.3-2005《光纤活动连接器第3部分：SC型》YDT1272.4-2007《光纤活动连接器第4部分：FC型》YDT1272.5-2009《光纤活动连接器第5部分：MPO型》YD987-1998《ST/PC型单模光纤光缆活动连接器技术规范》YDT2152-2010《光纤活动连接器可靠性要求及试验方法》8.3.2连接器散件颜色表：连接器型号单模多模结构外壳体尾套防尘帽热缩管结构外壳体尾套防尘帽热缩管FC/PC单、双联金属黑色无色/单、双联金属黑色无色/FC/APC单、双联金属绿色绿色/单、双联/SC/PC单、双联蓝色蓝色无色/单、双联米色米色无色/SC/APC单、双联绿色绿色绿色/单、双联/LC/PC单、双联深蓝色白色白色黄、白单、双联米色白色白色黄、白LC/APC单、双联绿色绿色绿色黄、白单、双联/E2000/PC单、双联蓝色蓝色//单、双联蓝色棕色//E2000/APC单、双联绿色绿色//单、双联MU/PC单、双联棕色浅蓝色黑色/单、双联棕色浅蓝色黑色/MU/APC单、双联绿色绿色绿色//ST/PC单、双联金属黑色无色/单、双联金属黑色无色/MT-RJ多芯黑色黑色无色/多芯黑色黑色无色/MPO/PC多芯黄色黑色黑色/多芯米色黑色黑色/MPO/APC多芯绿色黑色绿色/多芯/D4单、双联金属白色无色/单、双联金属白色无色/DIN单、双联金属白色白色/单、双联金属白色白色/ 附录一：光纤连接器端面检验规范1、检测设备：400X端面检测仪，监视器观察。2、端面要求：区域范围缺陷描述A级端面检测标准①区：Φ50um之内划痕、斑点、气泡、黑块、裂纹、脏污等不允许有任何不良缺陷②区：Φ50um~Φ125um内③区：胶圈黑块、凹凸不平、斑点、裂纹、脏污，大小不能超过纤芯的1/4且宽度不大于1um④区：陶瓷端面部分（胶圈之外的可见区域）划痕、斑点、气泡、黑块、裂纹、脏污等⑤区：模场通光部分无裂纹、划伤、斑块、阴影，通光良好，有明显光斑3、端面图示：纤芯与插芯结合处的胶圈③②①陶瓷端面部分④Φ50umΦ125um⑤模场通光部分 附录二：常规插芯技术标准一、产品技术标准：1、插芯材质：用ZrO2二氧化锆粉，呈不透明的乳白色，符合RoHS标准。化学成分：ZrO2（Wt%)≈94.3Y2O3（Wt%)5.40±0.20A12O2（Wt%)0.25±0.05SiO2（Wt%)≤0.03Na2O（Wt%)≤0.01Fe2O3（Wt%)≤0.012、插芯规格类型及尺寸要求：1）常规插芯规格分类（型号规格分类）SC型SC/SM/PCSC/MM/PCSC/SM/APCLC型LC/SMLC/MM2）技术要求：SC型项目Item单位unit规格SpecificationSMMM外径OutDiametermmΦ2.4990±0.0005同芯度Concentricitymm≤0.0014≤0.004内径InnerDiametermmΦ0.125~Φ0.126Φ0.127~Φ0.130端面外观AppearanceofEndface/圆度、外观合格长度Lengthmm10.50±0.05LC型项目Item单位unit规格SpecificationSMMM外径OutDiametermmΦ1.2490±0.0005同芯度Concentricitymm≤0.0014≤0.004内径InnerDiametermmΦ0.125~Φ0.126Φ0.127~Φ0.130端面外观AppearanceofEndface/圆度、外观合格长度Lengthmm10.50±0.05端面直径DiameterofEndfacemmΦ0.60+0.15/-0前倒角Degreeoffrontchamfer°35°±2.5° 尾柄规格插芯规格尾柄规格突出长度示意图拔脱力SC/PC不锈钢SUS303或铜镀镍，槽宽1.5mm7.95+0.05/0>50NSC/APC不锈钢SUS303或铜镀镍，槽宽1.35mm8.10+0.05/0LC/PC不锈钢SUS303或铜镀镍4.95+0.05/0LC/APC5.10+0.05/0ST/PC7.95+0.05/0'
