房地产公司甲供材料招标技术标准（多套）

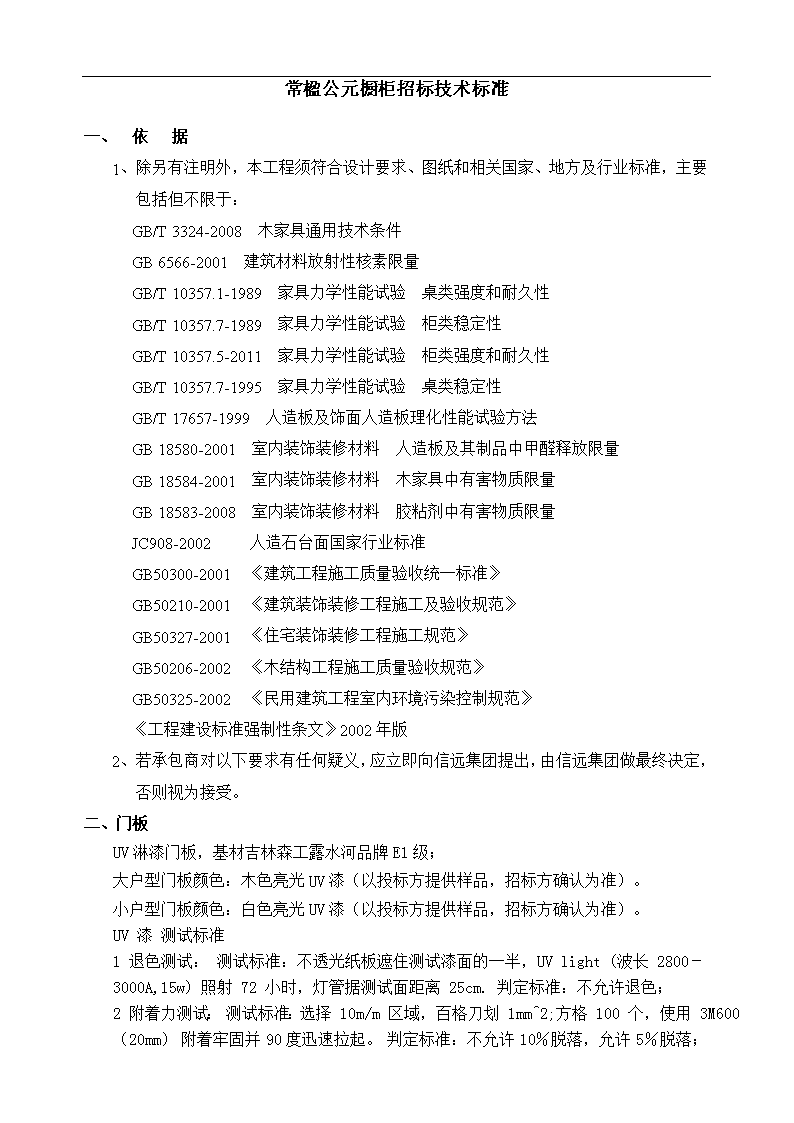

'常楹公元橱柜招标技术标准一、依据1、除另有注明外，本工程须符合设计要求、图纸和相关国家、地方及行业标准，主要包括但不限于：GB/T3324-2008木家具通用技术条件GB6566-2001建筑材料放射性核素限量GB/T10357.1-1989家具力学性能试验桌类强度和耐久性GB/T10357.7-1989家具力学性能试验柜类稳定性GB/T10357.5-2011家具力学性能试验柜类强度和耐久性GB/T10357.7-1995家具力学性能试验桌类稳定性GB/T17657-1999人造板及饰面人造板理化性能试验方法GB18580-2001室内装饰装修材料人造板及其制品中甲醛释放限量GB18584-2001室内装饰装修材料木家具中有害物质限量GB18583-2008室内装饰装修材料胶粘剂中有害物质限量JC908-2002人造石台面国家行业标准GB50300-2001《建筑工程施工质量验收统一标准》GB50210-2001《建筑装饰装修工程施工及验收规范》GB50327-2001《住宅装饰装修工程施工规范》GB50206-2002《木结构工程施工质量验收规范》GB50325-2002《民用建筑工程室内环境污染控制规范》《工程建设标准强制性条文》2002年版2、若承包商对以下要求有任何疑义，应立即向信远集团提出，由信远集团做最终决定，否则视为接受。二、门板UV淋漆门板，基材吉林森工露水河品牌E1级；大户型门板颜色：木色亮光UV漆（以投标方提供样品，招标方确认为准）。小户型门板颜色：白色亮光UV漆（以投标方提供样品，招标方确认为准）。UV漆测试标准1退色测试：测试标准：不透光纸板遮住测试漆面的一半，UVlight(波长2800－3000A,15w)照射72小时，灯管据测试面距离25cm.判定标准：不允许退色；2附着力测试：测试标准：选择10m/m区域，百格刀划1mm^2;方格100个，使用3M600（20mm）附着牢固并90度迅速拉起。判定标准：不允许10％脱落，允许5％脱落； 3耐磨测试：测试标准：1mm厚，1cm长棉布，加1000g力，行程30cm，摩擦500次。判定标准：不允许退色、脱落；4高温测试：测试标准：温度40+/-3°C，湿度90－95％，48小时。判定标准：不允许退色、脱落；5铅笔硬度：测试标准：选择2H硬度铅笔，加1kgf，延45°方向，行程6－7mm.判定标准：不允许有划伤痕迹；6酒精测试：测试标准：纱布沾96％酒精溶液，加500g/cm^2;,来回摩擦30次。判定标准：不允许变色脱落；7盐雾测试：测试标准：5％NaCl,100%Humidity,35+/-1°C，24小时连续喷雾。判定标准：不允许腐蚀、氧化、脱落；8膜厚测试：测试标准：膜厚仪；UV漆物理化性能指标：项目指标底漆面漆细度：um7010漆膜外观平整平整光泽：60°≥-90划格试验：级≤22硬度：≥0.60.6耐磨性（750g/500r）:g≤-0.030复合层耐水性72H不起泡、不起皱、不脱落复合层耐醇性8H不起泡、不起皱、不脱落复合层干热性（90±2）℃：级2三、柜体板橱柜使用18mm厚双饰面三聚氰胺防潮刨花板，吉林森工露水河品牌E1级；使用与柜体板同色PVC封边条进行四周封边，封边条厚度不小于0.6mm，柜体前端开门后见光面采用与门板同色的2.0mm封边条，使用环保热溶胶粘结，并进行光滑倒角。柜体板面向墙、地面边同样要求封边。双饰面三聚氰胺防潮刨花板环保性能符合《室内装饰装修材料及其制品中甲醛释放限量》GB18580-2001中E1级标准，物理性能符合《浸渍胶膜纸饰面人造板》GB/T15102-2006中“浸渍胶膜纸饰面刨花板”优品标准。四．背板橱柜使用5mm厚与柜身板同色的双饰面三聚氰胺纤维板 双饰面三聚氰胺纤维板环保性能符合《室内装饰装修材料及其制品中甲醛释放限量》GB18580-2001中E1级标准，双饰面三聚氰胺纤维板物理性能符合《浸渍胶膜纸饰面人造板》GB/T15102-2006中“浸渍胶膜纸饰面硬质纤维板”优等品标准。背板厚度尺寸偏差要求为±0.2mm。五、抽屉面板要求同“门板”的要求；顶板、底板、侧板使用同“柜体板”的要求。六、人造石台面板（甲供或甲指乙供）低、中档人造石台面板要求使用性能符合《实体面材》JC908-2002中不饱和聚酯树脂（UPR）为基体，尺寸规格为A、C型板材的要求，同时主要指标还要满足标准要求：序号项目JC908-2002要求标准1厚度12.7±0.3mm12.7±0.3mm2拉伸强度/≥30Mpa（ASTM标准）3巴氏硬度PMMA类≥58；UPR类≥50同JC908-2002要求4落球冲击落差610mmPMMA类≥落差1600mmUPR类≥落差1500mm5冲击韧性≥4KJ/M2同JC908-2002要求6弯曲强度≥40Mpa同JC908-2002要求7弯曲弹性模量≥6500MPa同JC908-2002要求8老化性能色差<2.0（200h）同JC908-2002要求9耐污染性耐污染值总和≤64，最大污迹深度≤0.12mm同JC908-2002要求10阻燃性能≥35同JC908-2002要求台面及挡水板高度及线条刀型等需按照指定要求进行加工。（1）台面含抛光、开盆孔、炉灶孔、燃气孔等；（2）同一排台面不允许出现两条或以上的接缝，拼接无缝，线条浑圆流畅；注：所有台面板下必须增设条铺垫板（夹板），以加强台面板刚度减少变形，开孔位置需用同质人造石加固。（条铺垫板厚度15mm，宽度150mm，间距不大于300mm，各单位报具体方案）。七、铰链使用BLUM顶级快装铰链或同档品牌产品，带阻尼，并符合以下指标要求：序号项目要求1使用性开闭实验时，铰链无卡死或出现摩擦声2可调性前后、左右、上下可调范围±2mm3打开角度开启角度95°~110°。其中小于30°自闭，30°～110° 之间任意定位。4耐腐蚀经48小时中性盐雾试验，腐蚀等级不低于9级5开关次数不小于次6安全性铰链上螺丝即使被调整到极限位置也不会脱落。即门板在调节过程中不会跌落门板、柜体板必须预埋用于铰链螺丝安装的膨胀胶塞。采用顶级快装无阻尼铰链加配内嵌式门板阻尼器/顶级快装内置阻尼铰链。八、滑轨导轨使用隐藏式豪华静音阻尼导轨。隐藏式豪华静音阻尼导轨，要求在承载50Kg均匀重物进行开启、关闭时，滑轨应平稳，噪音应均匀、轻微，导轨长度不小于450mm。抽屉拉开至尽头时应有保护装置确保抽屉不被拉出、跌落，如需将抽屉抽出导轨，则将抽屉抬起一定角度方能完成。九、上翻门支撑（BLUM上翻版支撑架或选用同档品牌产品）十、拉手拉手根据图纸及物料表要求制作。拉手表面要求无锈蚀，无毛刺锐棱，以开关门不割手为标准。十一、吊码明装式或隐藏式吊码技术要求序号项目要求1承重每对吊码应能承受130公斤的垂直吊挂力2塑料盖颜色如为明装吊码，吊码塑料盖应为同柜体板的白色，安装牢固3其它吊码塑料件应为阻燃材料，无裂纹和斑痕十二、ABS可调地脚序号项目要求1外观表面不得有凹痕、断牙等缺陷，塑料表面不应有溢料、缩痕、溶接痕等缺陷2调节调整脚应有±15mm的调节范围3承重每个调整脚应能承受不小于50Kg的能力十三、踢脚板踢脚板使用同门板材质。（与地面接触面应有防水胶层，可以阻挡水和灰尘的进入。） 十四、顶部收口封边顶部收口使用同门板材质。（安装平门板）十五、连接件及隔板销组结连接件、柜体连接件等金属连接件表面应平整、光滑、无毛刺锐棱，螺纹表面不允许有凹痕、断牙等缺陷，电镀件应保证电镀质量。组结连接件使用“三合一”（PVC预埋件、冷轧钢链接杆、合金偏心轮）螺丝，人可以看到的偏心轮上加盖胶盖。无论是否可见，均不得使用自攻螺丝或木螺丝。柜体连接使用“过山螺丝”，要求在铰链位安装过山螺丝，由铰链覆盖，不得外露。十六、缓冲器所有门板要求安装与铰链配套型号缓冲器/选用带有内置阻尼功能的快装铰链，要求门板关闭时不得出现响亮的碰撞声音。十七、硅酮胶人造石台面与墙面瓷砖接封处使用道康宁中性白色硅酮胶收口，硅酮胶要求较好的耐老化性能。打胶要求饱满、光滑、均匀。十八、透气孔铝合金透气板（安装在内嵌冰箱高柜底部的踢脚板正面明装，每个冰箱高柜配装一个）。十九、橱柜灯具：安装在吊柜底部，颜色、外观功率等以招标方确认为准。二十、其它要求：水池柜下需配备防水铝板，因管线需要现场所开孔洞应进行妥善的包封处理，请在回标时提供相关封边样式的样板（最终方式以发标方确认为准）。 工艺标准一、门、抽屉、柜体1、形状和位置偏差应符合下表：序号检验项目技术要求（单位mm）1翘曲度正视面板件对角长度≥1400≤3.0700≤对角长度＜1400≤2.0700＜对角长度≤1.02底脚平稳行底脚着地平稳性*≤0.53临边垂直度门板、台面板及其它板件≤2.0框架对角长度≥1000≤3.0对角长度＜1000≤2.04平整度面板、正视面板件0～150mm范围内局部平整程度≤0.25位度差门与框架、门与门相邻表面间的距离偏差（非设计要求的距离）≤3.0抽屉与框架，抽屉与门，抽屉与抽屉相邻的表面间的距离（非设计要求的距离）≤3.06分缝开门嵌装式上、左、右分缝≤1.5下、中分缝≤2.0盖装式门背板与框架平面间隙≤3.0抽屉嵌装式上、左、右分缝≤2.5盖装式抽屉面背面与框架平面的间隙≤2.57下垂度、摆动度抽屉下垂≤15摆动≤15*：固定不可调底脚做此项检测，可调脚不需此项检测。2、超长柜体的强度对于长度超过800mm的柜体，增加中间支板，以加强强度。3、柜体板与背板连接除热水器柜、煤气表柜、水盆柜、消毒柜、烤箱柜、内嵌冰箱柜等不适宜有背板的特殊柜体外，其它所有柜体必须安装背板。柜体板靠墙一侧制作嵌接槽，在柜体成型后，将背板插入柜体框架的嵌接槽中。背板安装后不得在嵌接槽内晃动，用力推背板，不得出现背板出槽现象。4.柜体与台面板连接柜体应对台面板有足够的支撑面积，采用满铺刨花板方式支撑，刨花板环保性能必须符合《室内装饰装修材料及其制品中甲醛释放限量》GB18580-2001中E1级标准。5、柜体制作工艺要求： 立式柜体按照功能单独制作，不允许通过加侧挡板方式将两个柜体合并成一个柜体制作；卧式双开门柜体使用两层固定隔板，一层固定隔板用于上门闭合接口，一层固定隔板用于下门铰链安装。6、检测方法：1）尺寸测定采用精度为每米误差不大于±0.6mm的3m钢卷尺(或钢直尺)对安放在平板(或平整地面)上的试件进行测定，精确至±1mm。2）形状和位置公差的测定A、人造板橱柜的形位公差测定翘曲度测定采用误差不大于0.1mm的翘曲度测定器具。测试时，将器具放置在试件的对角线上，测量试件中点与基准直线的距离，以其中一个最大距离为翘曲度的测定值。B、底脚着地平稳性测定采用塞尺测量。测试时，把试件放置在平板上，测定某一底脚与平板之间的距离。C、邻边垂直度测定采用每米误差不大于±0.6mm的3m钢卷尺(或钢直尺)，测试时，用钢卷尺(或者钢直尺)测量矩形试件的两对角线，其差值即为邻边垂直度测定值。D、平整度测定采用误差不大于0.03mm的平整度测定器具，测试时，将器具放置在试件的被测试表面，同时选择不平整程度最严重的三个部位，测量0～15Omm长度内与基准直线间的距离，以其中一个最大距离为平整度测定值。E、位差度测定采用误差不大于0.1mm的位差度测定器。测试时，应选择门与框架(或抽屉与框架，门与门)相邻两表面间距离最大部位，在该相邻表面中任选一表面为测量基准面，将器具的基面安放在测量基面上，器具的测量面对另一相邻表面进行测量(并沿着该相邻表面再测量一个或一个以上的部位)，当测得都是正(或负)值时，以最大绝对值为位差度测定值；当测得值为正负时，以最大的绝对值之和为位差度测定值。当设计要求门(或抽屉)与框架相邻的表面间为某一距离值时，应在每次测得的值上扣除该距离值。F、分缝测定测量抽屉分缝时，抽屉应靠紧任意一边，测量另一边的最大分缝，测定门分缝时，应测量分缝最大部位，测得最大值即为分缝的测定值。G、抽屉下垂度、摆动度测定采用每米误差不大于±0.6mm的3m钢卷尺(或钢直尺)和长度大于700mm，直线度不大于0.6mm的钢尺。测试时，抽屉面水平边的自由下垂和抽屉面侧边左右摆动的值。测得的最大值即为下垂度和摆动度的测定值。 二、人造石台面1、橱柜台面制作工艺如下图所示。台面支撑采用满衬25mm三聚氰胺双饰面刨花板工艺。如选择条衬，条衬木条厚度不低于25mm厚，并且必须为整条，中间不得出现断口。并且必须保证台面的平整度、防裂性等验收标准。将下图后挡水与台面的加工连接方式进行图形修改以上用于支撑台面的三聚氰胺双饰面刨花板必须符合《室内装饰装修材料及其制品中甲醛释放限量》GB18580-2001中E1级标准。2、形状和位置偏差应符合下表：序号检验项目技术要求1不平整度≤4‰2表面外观无明显划痕，边缘齐整，前端棱角应倒圆3粘结缝目测不到粘结缝，粘结缝两侧台面颜色、花纹一致4缺陷裂纹不允许缺损不允许皱纹不允许白斑不允许花斑不允许气泡不允许麻点不允许砂眼不允许凹陷不允许色差色泽一致杂质不明显3、台面前挡水下方应制作滴水线，须距离门板或箱体侧板至少1cm，确保水滴不会落到门板上或进入橱柜内部。 4、台面后挡水相对于台面高度不得低于50mm，后挡水与墙体瓷砖接缝处使用国产或进口硅酮胶粘结（硅酮胶品牌在投标前确定）。5、后挡水与台面粘结处应倒内圆角，圆角应均匀一致。6、后挡水与墙面之间距离应≤4.0mm。7、不平整度检测方法用精度为2级的塞尺和1m的钢直尺，将钢直尺垂直放在制品的不同方向的平坦表面上，用塞尺塞入钢直尺与制品表面的缝隙，记录塞尺厚度，每件测三次，计算后取三个数据的平均值，并记录其中的最大值，精确至0.01％。计算公式：F＝（D/L）×100其中：F－不平整度（单位％）；D－塞尺厚度（单位mm）；L－测量长度（单位mm）。三、拉手拉手安装应该牢固，无晃动，拉手的安装应与门板垂直或平行。拉手表面不允许有划痕，缺陷。四、水槽柜水槽安装应该牢固，在水槽底部中央加50Kg的重物，加载时间1小时，检查水槽与台面连接处，不得有拉裂的痕迹，水槽盆底距柜底的距离在加载重物前后变化不应超过3mm。水槽台上安装，人造石台面开孔转弯处应成圆角，不允许直角转弯或切割过度的情况出现，衬板应能有效支撑，对于台上盆，衬板开口边缘距台面开口边缘距离不得大于20mm，对于台下盆，衬板开口边缘距台面开口边缘距离不得大于50mm。如水槽采用台下安装，内边需倒角。水槽与台面连接方式如图：五、炉灶柜炉灶柜部分人造石台面开孔转弯处应承圆角，不允许直角转弯或切割过度的情况出现，内边需倒角。炉灶柜门必须注意有通风设计，防止煤气泄漏在柜体内积聚，通风设计供方需提供工艺说明与图纸。并有考虑与下方消毒柜的关系，防止烹调污物流淌污染。剖面如图：六、拉篮柜拉篮安装后，开启应顺畅，无滞顿、卡死的现象，左右、上下摆动的要求同抽屉。 在拉篮中均匀加载20Kg的重物，开启应顺畅，无滞顿、卡死的现象。七、连接螺丝柜体连接螺丝统一做不可见处理。即，上下板连接螺丝应安装于板外，不得出现柜底；侧板螺丝应被铰链遮盖。设计要求一、橱柜设计公司须对现场重新复核，根据现场对原图纸进行适度调整。调整后的图纸须提交甲方审核。二、除抽油烟机上部飞板，其他柜体临墙面均设背板（热水器、煤气表柜体、消毒碗柜、冰箱、烤箱等电器后不需设置背板）。三、踢脚板距低柜门板距离40mm，顶部封口板距吊柜门板距离30mm。施工说明一、橱柜安装时切勿损坏燃气表。二、橱柜台面施工方负责灶台台面开孔。三、背板后如有插座面板，背板留孔现场开凿。背板留孔要求如图（背板上圆形插座孔不贴铝箔）四、台面所有开孔部位须严格进行防渗漏处理。五、施工时不能破坏灶台金属面的成品保护。同时严格作好橱柜自身的成品保护。六、橱柜深化设计时，对应土建预留管道直引水应预留台面开洞设计位置。七、现场切割规范（1）管道缺口切割与密封工艺： 竖向管道缺口切割（图一）横向管道缺口切割（图二）现场施工工艺（切割处优先贴多功能封边带、如缺口断面贴铝箔多余部分贴在背面）：（图一）煤气阀门缺口（图二）走烟管顶板缺口（应贴多功能封边带）（图三）侧板走水管缺口（图四）管道垛缺口贴多功能封边带 （图五）管接头预留空间贴多功能封边带（图六）跨柜体灶侧板缺口平整并贴铝箔（2）孔洞开挖与密封工艺：1、切割后进行修整、涂抹硅胶，再贴好铝箔带或多功能封边带或加开孔封套（后背板不需贴铝箔只涂硅胶），要求外观美观。2、如需开方洞，则四边必须很平直，四角圆角过渡。 （3）、水槽柜底板入地式下水口开挖规范：现场施工工艺：（图一）宽水槽柜铝箔对接（图二）圆形下水口（四周贴铝箔）要求：1、水槽下水口开孔精确、无毛刺；孔位也可贴防水铝萡或加开孔封套。2、图二中下水硬管应突出底板50—100mm，以便于接水。橱柜验收及交接程序施工：1、橱柜施工由橱柜供应商施工，并负责总体协调人造石台面安装及厨房电器安装，验收完成后进行交接，由精装施工单位做成品保护。2、橱柜供应商加工前应与甲方沟通，并由橱柜技术人员对现场尺寸测量复核，做好图纸深化工作，经甲方确认后进行加工。3、根据甲方提供的入场时间表橱柜供应商进场安装施工；到货验收：1、库房验收：橱柜柜体板及门板加工完成后，橱柜供应商应及时通知甲方进行初验，此验收只针对产品数量验收，对产品的材质、颜色、五金、尺寸进行抽查；2、现场到货验收：甲方组织相关部门对现场到货进行验收，并由采购部做好现场会议记录，参加人员确认签字；3、 对于瑕疵产品或不合格产品，由供应商无条件进行调换，调换数量统计后报与甲方，调换后再次与甲方相关部门进行二次验收，直至验收合格为止，并由采购部做好现场会议记录，参加人员确认签字；1、现场临时存放：由甲方指定并提供橱柜临时存放地点，此间发生的丢失损坏等问题由橱柜供应商负责。成品验收：1、为利于成品保护，避免橱柜五金等小物件的丢失，橱柜施工可根据整体施工进度分为两个阶段：1、柜体、门板、小五金、人造石台面安装。2、厨盆、厨盆龙头及厨房电器安装；验收可在两个阶段施工完成后分别验收并办理移交程序；2、安装全部完成后，橱柜供应商提出验收申请，甲方进行成品质量验收，并由工程部做好现场会议记录，参加人员确认签字；3、如验收不合格则由橱柜供应商进行整改，验收合格后与精装施工单位进行交接；成品移交：1、橱柜成品验收合格后，由橱柜供应商与精装公司进行成品移交，并由甲方及监理但我见证；2、移交以层为单位，可根据具体完成情况而定，建议每次不少于五层；3、移交时由精装施工单位及橱柜供应商做好记录，办理交接手续并存档；4、移交时对验收合格产品由橱柜供应商进行成品包装保护，一并移交给精装施工单位；5、对于橱柜质量并不能因橱柜移交至精装单位后而免除橱柜供应商所应承担的责任，最终移交为成功交付业主；验收标准一、外观1、用目视、感观检验应在自然光泽或300Lx～600Lx范围内的近似自然光下，检查台面、门板及柜体板表面不得有碰伤、划伤、开裂和压痕等损伤；2、厨柜安装位置应按家用厨房设备设计图样要求进行，不得随意变换位置；3、橱柜、浴柜摆放应协调一致，台面及吊柜组合后应保证水平； 4、对门板应进行全面调节，使门板上下、前后、左右齐整，缝隙度均匀一致。二、安装尺寸公差采用精度为±0.6mm的钢卷尺、直板尺和塞尺进行测量，检验以下9项内容是否符合安装尺寸公差的要求。1、台面及前脚拼缝应≤0.5mm（不锈钢、天然大理石及人造贴面板）；人造石应无拼缝。2、厨位差度应≤2.0mm。3、后挡水与墙面之间距离应≤4.0mm（墙面瓷砖不平导致超过2mm的情况除外）。4、柜体左右两侧与墙面之间距离应≤5mm。5、低柜台面距地面高度公差应为±5mm。6、嵌式灶具安装应与吸油烟机对准，允许公差为±20mm。7、门与框架、门与门相邻表面、抽屉与框架、抽屉与门、抽屉与抽屉相邻表面的位差度应≤3.0mm。8、台面拼接时错位公差应≤1.0mm。9、相邻吊柜、低柜和高柜之间应使用柜体连接件紧固，柜与柜之间的层错位、面错位公差应≤1.0mm。三、牢固度1、采用扳手和螺丝刀等工具，对所有结合部位进行检查，均应结合牢固，紧固螺钉要全部拧紧；2、将吸油烟机接上电源，开机5分钟后，无异常声音或抖动为合格；四、密封性能1、目视各密封处应按要求采取了密封措施。2、采用扳手等工具，对所有水、气接头进行检查，均应结合牢固。3、排水密闭检查：将水槽注满水，快速完全打开落水塞，并继续注水，同时检视水管与水槽连接处和排水机构各部位的连接处，均应无渗漏。4、隔气检测：应无返气问题出现。五、安全性能和清洁卫生1、采用目测、触摸检查以下3点，符合要求为合格。1）所有抽屉和拉篮，应推拉自如，无阻滞，并设有不被拉出柜体的限位保护装置；2）所有柜的锐角必须磨钝； 3）金属件在人可接触的位置要砂光处理，不允许有毛刺和锐角，以不割手为标准。2、将所用抽屉和拉篮水平拉出，检查推拉自如、无阻滞，且不被拉出柜体为合格。六、环保厨房符合GB50325-2002《民用建筑工程室内环境污染控制规范》中I类民用建筑工程室内污染物浓度限量要求。七、成品保护：1、保护方式：用防潮纸包裹（见下图）。2、保护实施时间：橱柜安装完工并验收合格后即时保护。3、保护拆除时间：细部整改后拆除。4、产品保护：安装过程中注意保留原橱柜表面保护膜，橱柜安装完成、将台面污染清除后即时用防潮膜满铺保护。 5、保洁注意事项：不得使用腐蚀质溶液，用干净不褪色的抹布或毛巾擦拭干净即可。6、成品保护责任：1)橱柜成品移交后由精装施工单位统一进行成品保护工作；2)在移交后橱柜如发生划伤、损坏、丢失等情况由精装施工单位负责，如需修补或调换时橱柜供应商应积极配合，不得以任何理由推脱；3)厨房电器、水盆施工前应进行检查并交接，如在施工中损坏由相关施工单位负责，施工完成后由精装单位负责检查验收，并由精装施工单位统一进行成品保护工作。八、检测报告1)由厂家提供产品出厂检测报告，合格证等相关资料；2)产品到达施工现场后，按照相关规范要求由厂家做见证取样，并送至检测中心做进场复试。'
